NAVODILA ZA UPORABO D-JET1100 TALLAS

4.1 Skladiščenje 112
4.2 Prevažanje 112
4.3 Teza in velikost 112

1. OPOZORILO 112

2. NAMESTITEV 112

3. PRIKLOPN A ELEKTRIKO 113
   8.ZAGON 113

4. VARNOSTNI UKREPI 113

5. CIscENJE IN VZDRZEVANJE 113

10.1 Cischenje sesalega filtra 114
10.2 Cišćenje nepovratnega ventila 114

11.ISKANJE OKVARE 114
12.GARANCIJA 115

OPOZORILO

Pred nameščanjem natančno preberite celotno dokumentacijo.

Pred vsakim posegom jo izklopite iz napajanja. V vsakem primeru se izognite delovanju na suho.

Nujno zašcititi elektricno Črpalko od vremenskih neprilik.

Zašcita proti preobremenjenosti. Črpalka ima samodejno toplotno zašcito motorja. V primeru eventualnega pregrevanja motorja, samodejna naprava avtomatsko izključi Črpalko. Potreben Čas za ohlajevanje je približno 15-20 minut, nato pa se Črpalka avtomatski ponovno vkluči. Po posegu samodejne naprave je njuno potrebno poiskati vzrok in ga eliminirati. Poglejtse si po-glavje Iskanje Okvar.

1.UPORABA

Samosesalne centrifugalne Čpalke s curkom, z izjemno sesalno sposobnostjo tudi za gazirano vodo. Izredno primerne za oskrbo z vodo in uravnavanje tlaka v hisah. Primerne za obdelovanje vtov, nujne primere doma in hobije na sploh. Zaradi kompaktnosti in priročnosti so uporabne tudi kot prenosne Čpalke za nujne primere kot je zajemanje vode iz rezervoorjev alirek.

Teh Črpalk ni mogoče uporabljati v bazenih, mlakah, bazenih z ljudmi oz. za Črpanje ogljikovodikov (bencina, dizelskega goriva, olnih goriv, topil itd.) v skladu z veljavnimi protinezgodnimi predpisi za področje. Pred shranjevanjem je priporočljivo Čišcenje. Glej poglavje "Čišcenje in vzdřevanje".

2. TEKOÇINE, KI JIH JE MOGOÇE CRPATI

Cisto brez trdih ali abrazivnih delcev, ni jako.

Sladke vode	●
Deževnica (filtrirana)	●
Čiste odpadne vode	○
Umazane vode	○
Voda iz vodnjaka (filtrirana)	●
Voda izrek ali jezer (filtrirana)	●
Pitna voda	●

Preglednica 1

Primerno
Neprimerno

3. TEHNIČNI PODATKI IN OMEJITVE UPORABE

• Napajalna napetost: 230V, glej tablico s podatki o elektriki
• Tokovni prekinjevalnik (različica 230 V): okvirne vrednosti (amper)
• Temperatura skladišenja: -10^ + 40^

Model	Omrežna varovalka 230V 50Hz
P1= 650 W	4
P1= 850 W	4
P1= 1100 W	6
P1= 700 W	4
P1= 1000 W	6

SLOVENŠCINA
Preglednica 3

	Model	P1=650W	P1=850W	P1=1100W	P1=700W	P1=1000W
Elektrichi podatki	P1 Nominalna vchodna moč [W]	650	850	1100	640	920
	P2 [W]	400	600	750	380	560
	Napetost omrežja	1~220-240 AC
	Frekvenca omrežja [Hz]	50
	Tok [A]	3.11	3.88	4.58	3.10	4.20
	Kondenzator [μF]	12.5	12.5	16	16	12.5
	Kondenzator [Vc]	450
Hidravlični podatki	Maks. pretok [l/h]	3000	3180	3750	3600	4800
	Maks. sesalna višina [m]	39	43	45	32	40
	Maks. sesalna višina [bar]	3.9	4.3	4.5	3.2	4.0
	Maks. tlak [bar]	6
	Maks. globina sesanja [m/min]	8 m / < 3min			6 m / < 3min
Področje uporabe	Dol. Napajalni kabel [m]	1.5
	Vrsta kabla	H07 RNF
	Stopnja zaščite motorja	IP X4
	Izolacijski razred	F
	Polje temperature tekočine [°C] v skladu z EN 60335-2-41 za uporabo v gospodinjstvu	0 °C / +35 °C
	Maks. velikost delcev [mm]	Čisto voda
	Maks. Temperatura okolja [°C]	+40 °C
Teža	DNM GAS	1" M
	Neto/bruto teža ca. [kg]	8.64/10.84	9.06/11.26	9.84/12.04	9.7/11.7	10.5/12.5

Črpalka ne more vzdřati teže cevovoda, ki ga je treba drugace podpreti.

4. UPRAVLJANJE

4.1 Skladiščenje

Vse crpalke je treba skladišciti v zaprih in suhih prostorih s konstantno vlažnostjo zraka, brez vibracij in prašnih delcev. Dobavljao se v originalem pakiranju in se ne smejo odvjati do namestitve.

4.2 Prevažanje

Izdeldkov ne izpostavljajte nepotrebnim udarcem in trkom.

4.3 Teža in velikost

Na nalepki na embalazi je navedena skupna teza elektriche crpalke in njena velikost.

5. OPOZORILO

Črpalk se ne sme nikoli prevažati, dvigovati ali vklapljati taklo, da visijo na napajalnem kablu. Za to se uporablja ustrezna ročica.

• Crpalke se ne sme nikoli vklučiti na suhem.

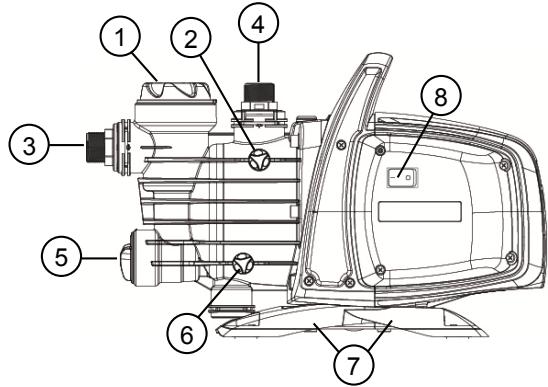

6. NAMESTITEV

1 Predfilter
2 IzpušniPokrov
3 Premični sesalni priključek
4 Premični dovodni priključek
5 Integriran nepovratni ventil
6 OdvodniPokrov
7 Protivibracjske gumijaste nogice
8 ON/OFF, P1=850W / P1=1.100W / P1=700W / P1=1000W

SLOVENŠCINA

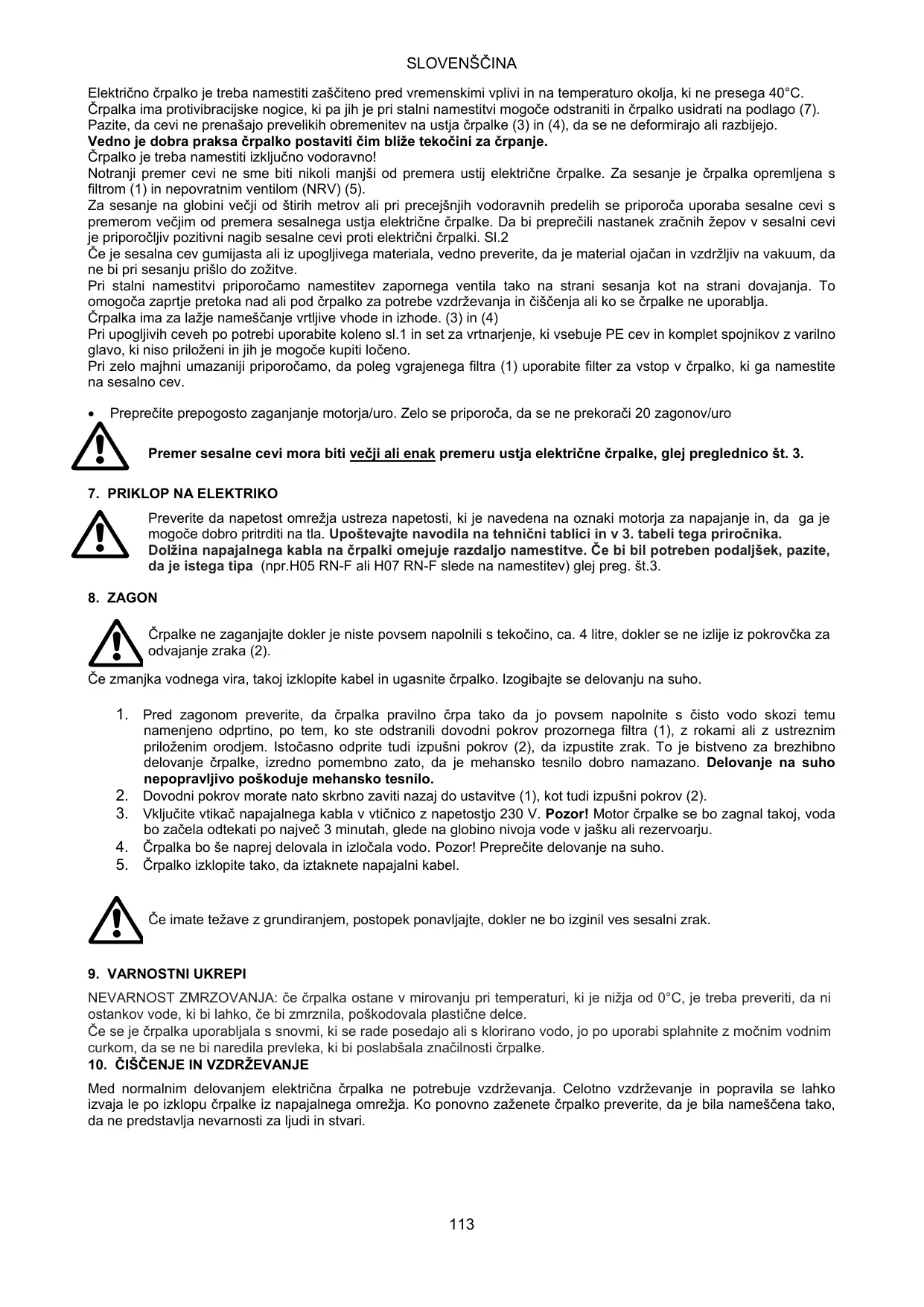

Elektricno Črpalko je treba namestiti zašciteno pred vremenskimi vplivi in na temperaturo okolja, ki ne presega 40^ . Črpalka ima protivibracjske nogice, ki pa jih je pri stalni namestitvi mogoce odstraniti in Črpalko usidrati na podlago (7). Pazite, da cevi ne prenašajo prevelikih obremenitev na ustja Črpalke (3) in (4), da se ne deformirajo ali razbijego. Vedno je dobra praksa Črpalko postaviti Čim blije tekocini za Črpanje.

Crpalko je treba namestiti izkligno vodoravno!

Notranji premer cevi ne sme biti nikoli manjši od premera ustij elektricne Črpalke. Za sesanje je Črpalka opremljena s filtrom (1) in nepovratnim ventilom (NRV) (5).

Za sesanje na globini večji od štirih metrov ali pri precejsnjih vodoravnih predelih se priporoča uporaba sesalne cevi s premerom večjim od premera sesalnegа ustja elektrčne Čpalke. Da bi preprečili nastanek zracnih Čepov v sesalni cevi je priporočljiv positivni nagib sesalne cevi proti elektrčni Črpalki. Sl.2

Ce je sesalna cev gumijasta ali iz upogljivega materiala, vedno preverite, da je material ojačan in vzdrlžljiv na vakuum, da ne bi pri sesanju prišlo do zožitve.

Pri stalni namestitvi priporočamo namestitev zapornega ventila takao strani sesanja kot na strani dovajanja. To omogoca zaprte pretoka nad ali pod Črpalko za potrebe vzdhrževanja in Čišćenja ali ko se Črpalke ne uporablja.

Crpalka im za lazje namescane vrtljve vhode in izhode. (3) in (4)

Pri upogljivih ceveh po potrebi uporabite koleno sl.1 in set za vrtnarjenje, ki vsebuje PE cev in komplet spojnikov z varilno glavo, ki niso priloženi in jih je mogoče kupiti ločeno.

Pri zelo majhni umazaniji priporočamo, da poleg vgrajenega filtra (1) uporabite filter za vstop v Črpalko, ki ga namestite na sesalno cev.

• Preprečite prepogosto zaganjanje motorja/uro. Zelo se priporoča, da se ne prekorači 20 zagonov/uro

Premer sesalne cevi mora biti večji ali enak premeru ustja elektrîne Črpalke, glej preglednico št. 3.

7. PRIKLOPN NA ELEKTRIKO

Preverite da napetost omreža ustreza napetosti, ki je navedena na oznaki motorja za napajanje in, da ga je mogoce dobro pritrditi na tla. Upostevalte navodila na tehnici tablici in v 3. tabeli tegia prirocnika.

Dolžina napajalnega kabla na Črpalki omejuje razdaljo namestitve. Če bi bil potreben podaljšek, pazite, da je istega tipa (npr.H05 RN-F ali H07 RN-F slede na namestitve) glej preg. Št.3.

8. ZAGON

Črpalke ne zaganajte dokler je niste povsem napolnili s tekocino, ca. 4 litre, dokler se ne izljie izPokrovčka za odvajanje zraka (2).

Če zmanjka vodnega vira, takoj izklopite kabel in ugasnite Črpalko. Izogibajte se delovanju na suho.

1. Pred zagonom preverite, da Črpalka pravilno Črpata kado da jo povsem napolnite s Čistvo vodo skozi temu namenjeno odprtino, po tem, ko ste odstranili dovodniPokrov prozornega filtra (1), z rokami ali z ustreznim priloženim orodjem. Istocasno odprite tudi izpušniPokrov (2), da izpustite zrak. To je bistveno za brezhibno delovanje Črpalke, izredno pomembno zato, da je mehansko tesnilo dobro namazano. Delovanje na suho nepopravljiivo poskoduje mehansko tesnilo.
2. DovodniPokrov morate nato skrbno zaviti nazaj do ustavitve (1),kot tudi izpušniPokrov (2).
3. Vkljucite vtikač napajalega kabla v vtičnico z napetostjo 230 V. Pozor! Motor Čpalke se bo zignal takoj, voda bo začela odtekati po največ 3 minutah, gledo na globino nivoja vode v jašku ali rezervoorju.
4. Črpalka bo še napraj delovala in izločala vodo. Pozor! Preprečite delovanje na suho.
5. Črpalko izklopite takto, da iztaknete napajalni kabel.

Če imate težave z grundiranjem, postopek ponavljaje, dokler ne bo izginil ves sesalni zrak.

9. VARNOSTNI UKREPI

NEVARNOST ZMRZOVANJA: Če Črpalka ostane v mirovanju pri temperaturi, ki je nižja od 0^ , je treba preveriti, da ni ostankov vode, ki bi lahko, Če bi zmrznila, poškodovala plastěne delce.

Če se je Črpalka uporabljala s snovmi, ki se rade posedajo ali s klorirano vodo, jo po uporabi splahnite z močnim vodnim curkom, da se ne bi naredila prevleka, ki bi poslabšala značilnosti Črpalke.

10. CIsCENJE IN VZDRZEVANJE

Med normalnim delovanjem elektrichna crpalka ne potrebuje vzdrrzevanja. Celotno vzdrrzevanje in popravila se lahko izvaja le po izklopu crpalke iz napajalnega omreža. Ko ponovno zazenete crpalko preverite, da je bila namešcena tako, da ne predstavlja nevarnosti za ljudi in stvari.

SLOVENŠCINA

10.1 Čišćenje sesalnega filtra

(S1.3)

Izklopite Črpalko iz napajalega omrežja.
- Izpraznite Črpalko takao da odprete odvodni ventil (6) po tem, ko ste nad Črpalko zaprli zaporne ventil (Če prisotni).
- OdvijtePokrovkomorefiltra,zrokamiali z ustreznimprilozemim orodjem.
- Od zgoraj odstranite filter.
- Splahnite kozarec pod tekočo vodo in filter očistite z mehko šćetko.
- Ponovno namestite filter takao da postopek izvedete v obratnem vrstnem redu.

10.2 Čišćenje nepovratnega ventila

(SI.4)

• Izklopite Črpalko iz napajalnega omrežja.
• Odstranite poukov nepovratnega ventila (5) s prilożenim orodjem.
• Odstranite varnostni ventil nepovratnega ventila in očistite morebitno nečistoco sl. 9.
• Sestavite dele v obratnem vrstnem redu kot pri razstavljanju.

11.ISKANJE OKVARE

TEŽAVE	PREVERJANJE (možni vzroki)	REŠITVE
1. Motor se ne zažene in ne proizvaja hrupa.	A. Preverite elektrîche povezave. B. Preverite, Če je motor pod napetostjo. C. Preverite zašcitne varovalke. D. Možen vpliv termične zašcite.	C. Če so pregorele, jih zamenjaje. D. Počakajte ca. 20 min, da se motor ohladi. Ugotovite vzrok in ga odpravite. Pozor: morebitna takojšnja ponovitev okvare pomeni, da je motor prišel v kratek stik.
2. Motor se ne zažene vendar proizvaja hrup.	A. Preverite, da omrežna napetost ustreza napetosti na tablici. B. Poiščite morebitne ovire na Črpalki ali motorju. C. Preverite, da gred ni blokirana. D. Preverite stanje kondenzatorja.	B. Odstranite ovire. C. S priložENO napravo odvjtePokrovček in z izvijačem sprostite gred. D. Zamenjaje kondenzator.
3. Motor ima težave pri vrtenju.	A. Preverite, Če je napajalna napetost zadostna. B. Preverite, Če med stalimi in premikajovičimi se delci prihaja do praskanja.	B. Odstranite vzrok za praskanje.
4. Črpalka ne pretaka.	A. Črpalka ni bila ustrezno nastvljena. B. Sesalna cev ima premajhen premer. C. Nepovratni ventil ali filtri so zamašeni.	A. Črpalko napolnite z vodo in jo namestite, pri Čemer pazite, da s pomocjo izpušnegа Pokrova izpustite zrak. B. Cev zamenjaje z drugo, ki ima večji premer. C. Očistite filter in po potrebi tudi nepovratni ventil
5. Črpalka se ne prilega.	A. Vsrkavanje zraka skozi sesalno cev. B. Zaradi negativnega naklona cevi nestajajo zračni Žepi.	A. Odstranite napako tako da preverite tesnjeni plekjiučkov in sesalni cevovod ter ponomvno poskusite namestiti Črpalko. B. Spremenite naklon sesalne cevi.
6. Črpalka izloča nezadostno količino.	A. Sesalna cev ima oviro. B. Rotor je obrabljen ali oviran. C. Sesalna cev ima premajhen premer.	A. Očistite sesalno cev. B. Odstranite oviro in zamenjaje obrabljene delce. C. Cev zamenjaje z drugo, ki ima večji premer.
7. Cev vibrira in med delovanjem proizvaja hrup.	A. Preverite, da sta Črpalka in cev dobros pritrijeni. B. Črpalka je preobremenjena, količina vode je večja od njenezmogljivosti Črpanja. C. Črpalka deluje preko podatkov na tablici.	A. Skrbneje zatisnite dele, ki so popustili. B. Zmanjišajte višino sesanja ali preverite izgube vnosa. C. Morda bi bilo ustrezno zmanjišati nosilnost vnosa.

SLOVENŠCINA

12. GARANCIJA

Vsi nepooblasceni posegi proizvajalca razbremenjujeo vsakrsne odgovornosti. Vsi rezervni deli, ki se uporabljajo pri popravilu morajo biti originalni in vsi pripomocki morajo biti pooblasceni s strani proizvajalca, takao slednji lahko zagotovi maksimalno varnost strojev in systemov, na katere se ti lahko namešcajo.

Ta izdelek krije pravno jamstvo (v Evropski skupnosti 24 mesecev od dneva nakupa) za vse napake zaradi proizvodnih napak ali napak na uporabljenem materialu.

Izdelek pod garancijo bo lahko zamenjan z drugim, brezhibno delujočim,

ali brezplačno popravljen, Če za to objstajajo sledeči pogoji:

• izdelek je bil rabljen ustrezno in v skladu z navodili ter ni prišlo do poskusa popravila s strani kupca ali tretjih oseb.
• izdelek je bil oddan na prodajnem mestu vkligucno z dokazilom o nakupu (račun ali blagajniški izpis) in krajšim opisom težave.

Rotor in delci, ki so podvrženi obrabi, niso vklučeni v garancijo. Poseg pod garancijo le te ne podaljišuje.
