GEBRUIKSAANWIJZING D-JET1100 TALLAS

4.3 Gewichten afmetingen

0. ONDERHOUD EN REINIGING

10.1 Schoonmaak van de aanzuigfilter

10.2 Schoonmaak van de terugslagklep .

11. PROBLEMEN OPSPOREN

WAARSCHUWINGEN Lees deze documentatie aandachtig door véér de installatie. Trek steeds de stekker uit het stopcontact alvorens enige interventie uit te voeren. Vermijd absoluut de droge werking. AN Bescherm de elektropomp tegen weer en wind. Beveiliging tegen overbelasting: de pomp is voorzien van een beveiliging tegen oververhitting. Indien de motor eventueel oververhit raakt, schakelt deze oververhittingsbeveiliging de pomp au- tomatisch uit. Na een afkoeltijd van ongeveer 15-20 minuten gaat de pomp automatisch weer aan. Na inwerkingtreding van de thermische motorbeveiliging, moet in ieder geval de oorzaak daarvan opgespoord en verholpen worden. Raadpleeg Het Opsporen van Storingen.

Centrifugaal zelfvissende sproei pompen met uitstekende opzuigings vermogen ook bij water met gasaanwezigheid. Bijzonder geschikt voor de toevoer en onderdrukzetting van water naar landhuizen. Geschikt voor kleine landbouw- en tuinbouwbedrijven, huishoudelijke noodsituaties en doe-het-zelf-doeleinden. Dankzij de compacte en handige vorm is deze pomp ook zeer nuttig als draagbare pomp in noodgevallen, zoals bij staalname van water uit reservoirs en rivieren. niet worden gebruikt in zwembaden, vijvers, bassins waar zich mensen bevinden, of voor het pompen van koolwaterstoffen (benzine, gasolie, stookolie, oplosmiddelen enz.). Maak de pomp schoon alvorens ze terug op te bergen: zie hoofdstuk “Onderhoud en Schoonmaak” ( Volgens de normen voor ongevallenpreventie die op dit gebied van kracht zijn, mogen deze pompen

2. POMPBARE VLOEISTOFFEN

Schoon,zonder vaste of schurende stoffen,niet aggressief. Schoon water Regenwater (gefiltreerd) . Grijs afvalwater o Afvalwater o Fonteinwater (gefiltreerd) Water van rivieren of meren (gefiltreerd) Drinkwater . Tabel1 + Geschikt o Nietgeschikt

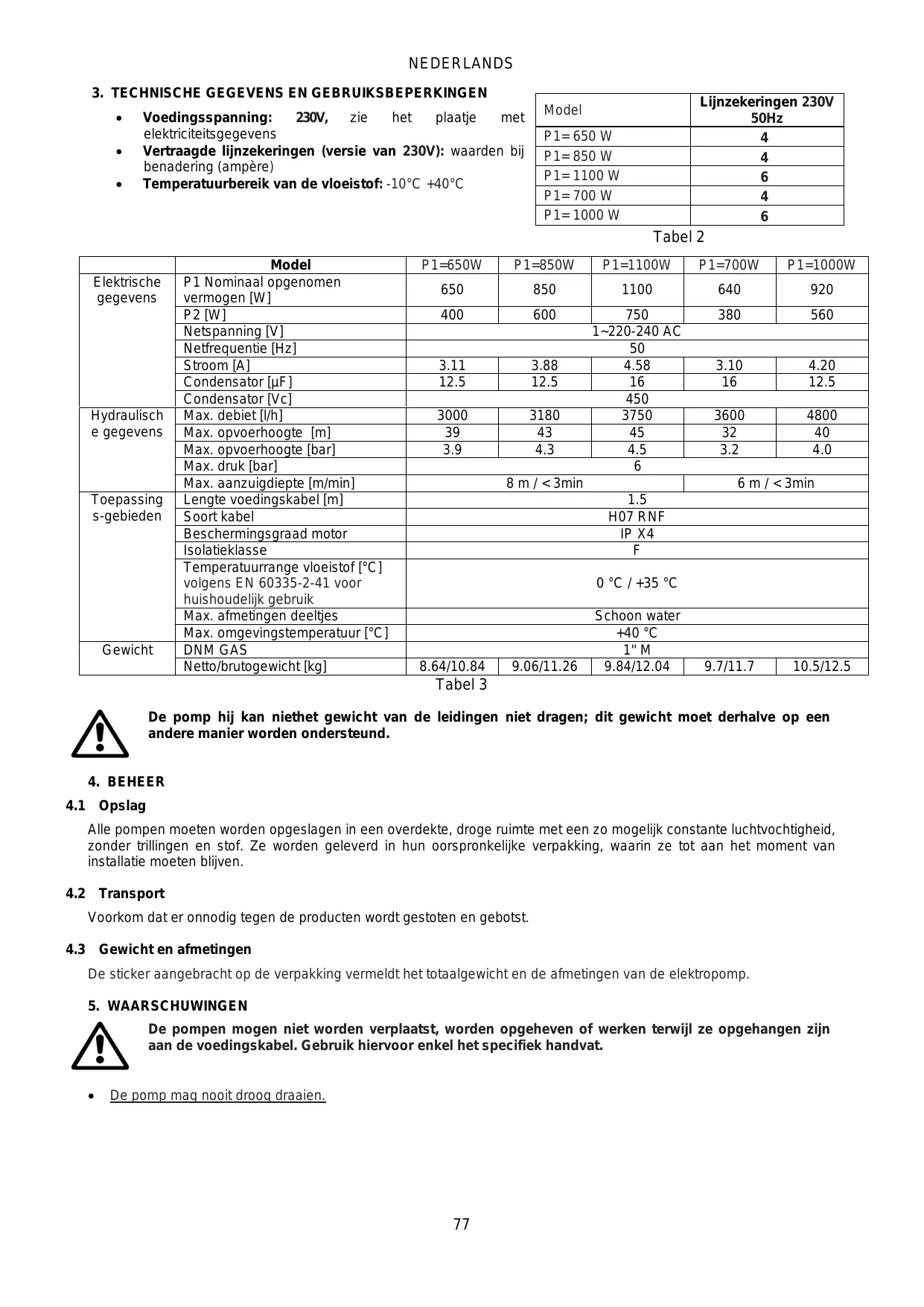

Model Lijnzekeringen 230V + Voedingsspanning: 230V, zie het plaate met 50Hz elektriciteitsgegevens P1=650 W 4 + Vertraagde lijnzekeringen (versie van 230V): waarden bi | p1=850 w 4 benadering (ampère) P1=1100 W 6 + __Temperatuurbereik van de vloeistof: -10°C +40°C P1=700W 4 P1=1000 W 6 Tabel 2 Model P1=650W P1=850W P1=1100W P1=700W P1=1000W Elektrische | P1 Nominaal opgenomen megevens | vermogen Les 650 850 1100 640 920 P2[W] 400 600 750 380 560 Netspanning [V] 1-220-240 AC Netfrequentie [Hz] 50 Stroom [A] 3.11 3.88 4.58 3.10 4.20 Condensator [uF] 12.5 12.5 16 16 12.5 Condensator [Vc] 450 Hydraulisch | Max. debiet [I/h] 3000 3180 3750 3600 4800 e gegevens | Max. opvoerhoogte [m] 39 43 45 32 40 Max. opvoerhoogte [bar] 39 43 4.5 3.2 4.0 Max. druk [bar] 6 Max. aanzuigdiepte [m/min] 8m/<3min I 6m/<3min Toepassing | Lengte voedingskabel [m] 15 s-gebieden | Soort kabel HO7 RNF Beschermingsgraad motor IP X4 Isolatieklasse F Temperatuurrange vloeistof [°C] volgens EN 60335-2-41 voor 0 °C / +35 °C huishoudelik gebruik Max. afmetingen deeltjes Schoon water Max. omgevingstemperatuur [°C] +40 °C Gewicht DNM GAS 1"M Netto/brutogewicht [kg] 8.64/10.84 | 9.06/11.26 | 9.84/12.04 | 9.7/11.7 | 10.5/12.5 Tabel 3 De pomp hij kan niethet gewicht van de leidingen niet dragen; dit gewicht moet derhalve op een andere manier worden ondersteund.

Alle pompen moeten worden opgeslagen in een overdekte, droge ruimte met een zo mogelik constante luchtvochtigheid, zonder trillingen en stof. Ze worden geleverd in hun oorspronkelijke verpakking, waarin ze tot aan het moment van installatie moeten blijven. 42 Transport Voorkom dat er onnodig tegen de producten wordt gestoten en gebotst. 43 Gewicht en afmetingen De sticker aangebracht op de verpakking vermeldt het totaalgewicht en de afmetingen van de elektropomp.

De pompen mogen niet worden verplaatst, worden opgeheven of werken terwijl ze opgehangen zijn aan de voedingskabel. Gebruik hiervoor enkel het specifiek handvat. + De pomp mag nooit drooq draaien.

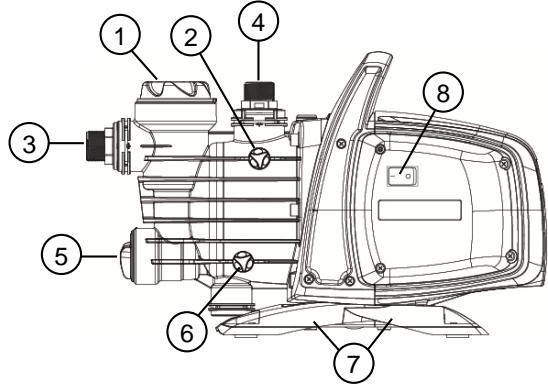

1 Voorfilter 2 Ontluchtingsdop 3 Draaibare aanzuigaansluiting 4 Draaibare persaansluiting 5 Geïntegreerde terugslagklep 6 Afvoerdop 7 Antitrilvoetjes in rubber 8 ON/OFF, P1=850W / P1=1.100W / P1=700W / P1=1000W De elektropomp moet geïnstalleerd worden op een plaats beschermd tegen weer en wind, bij een temperatuur van maximum 40°C. De pomp is uitgerust met antitrilvoetjes. Bij vaste installatie kunnen deze worden verwijderd en kan de pomp verankerd worden aan de steunbasis (7) Vermijd dat de buizen grote belastingen overbrengen naar de pompaansluitingen (3) en (4), om omvormingen of schade te vermijden. Het is altijd goede regel de pomp zo naast mogelijk bij de op te pompen vloeistof te plaatsen. De pomp moet alleen in horizontale stand geplaatst worden De interne diameter van de buizen mag nooit kleiner zijn dan die van de pers- en aanzuigaansluiting van de elektropomp. De pomp is uitgerust met een filter (1) en terugslagklep (5). Voor diepte opzuiging boven de vier meter of met aanzienlijk horizontale trajecten,het is de toepassing van een opzuigingsbuis aan te raden van grotere diameter dan diegene van de pomp opzuigingsmond. Om de vorming van lucht zakken in de opzuigingsbuis te voorkomen, een kleine positieve helling bij de opzuigingsmond naar de elektropomp te rekenen. Afb.2 Indien de aanzuigbuis vervaardigd is in rubber of in een flexibel materiaal, moet u steeds controleren dat dit versterkt is en vacuumbestendig, om te vermijden dat deze zou vernauwen ten gevolge van de aanzuiging. Bi vaste installaties raden wij aan een afsluitklep te installeren zowel op de aanzuig- als persaansluiting, zodat de stroomopwaartse en/of stroomafwaartse lijn van de pomp kan worden afgesloten voor onderhouds- en schoonmaak interventies, of gedurende periodes waarin de pomp niet wordt gebruikt. De pomp is aan de ingang en uitgang uitgerust met draaibare aansluitingen, (3) en (4), voor een eenvoudige installatie. Indien u tuinslangen wenst te gebruiken is een bochtstuk fig.1 vereist en de tuinkit bestaande uit een slang in PE en een kit voor aansluiting van het spruitstuk (niet bijgeleverd, maar afzonderlik aan te kopen). In omstandigheden met aanwezigheid van onzuiverheden van kleine afmetingen raden wij aan om buiten de geïntegreerde filter (1) ook een filter te plaatsen aan de pompingang, geïnstalleerd op de aanzuigbuis. + De motor mag niet te vaak opstarten per uur: wij raden strikt aan het maximum aantal van 20 starten/uur niet te overschrijden De diameter van de aanzuigbuis moet groter of gelijk zijn aan de diameter van de aansluitmond van de elektropomp, zie Tabel 3.

7. ELEKTRISCHE AANSLUITING

Zich verzekeren dat de netspanning met datgene oveenkomt die op het motor naamplaatje is aangegeven en dat het mogelik is EEN GOEDE AARD VERBINDING TOT STAND TE BRENGEN. Respecteer de aanduidingen op het typeplaatje en in deze handleïding, tabel 3. De lengte van de voedingskabel van de pomp beperkt de installatie-afstand. Bij gebruik van verlengstukken moet u controleren dat deze van hetzelfde type zijn (bv. HO5 RN-F of H07 RN-F afhankelijk van de installatie) zie tab.3.

Start de pomp niet op zonder dat zij volledig gevuld is met vloeistof (circa 4 liter): er moet vloeistof uit de ontluchtingsdop stromen (2). Trek de stekker onmiddellik uit het stopcontact wanneer de vloeistof op is, om de pomp uit te schakelen. Vermijd een droge werking.

1. Alvorens de pomp op te starten moet u ervoor zorgen dat ze correct aanzuigt. Verwijder de transparente vuldop

van de filter (1) met uw handen of met het bijgeleverde accessoire en vul de pomp met zuiver water via de specifieke opening. Open tegelijkertid ook de ontluchtingsdop (2) om de lucht te laten ontsnappen. Deze handeling is van groot belang voor een perfekte pomp functionering, onmisbaar om de mechanische houding gesmeerd te houden. Een droge functionering brengt onherstelbare schade aan de mechanische houding.

2. De vuldop moet vervolgens correct worden vastgedraaid tot aan de stop (1), evenals de ontluchtingsdop (2).

3. Steek de stekker van de voedingskabel in een 230 V stopcontact. Opgelet! De motor van de pomp zal

onmiddellijk opstarten: het water zal uit de pomp beginnen lopen na max. 3 minuten. Het tidsinterval is afhankelijk van de diepte van het waterpeil, van de put of tank.

4. De pomp zal bliven werken en water wegpompen. Opgelet! Vermijd droge werking.

Schakel de pomp uit door de stekker uit het stopcontact te trekken.

Indien er problemen optreden tijdens het aanzuigen moet u de handeling herhalen totdat alle opgezogen lucht werd verwijderd.

9. VOORZORGSMAATREGELEN

BEVRIEZINGSGEVAAR: wanneer de pomp buiten werking blijft bij een temperatuur lager dan 0°C, moet men er voor zorgen dat er geen waterresten in de pomp kunnen bevriezen, waardoor er barsten zouden kunnen ontstaan in de plastic onderdelen Indien de pomp werd gebruikt met vloeistoffen die neerslaan of met bleekwater, dan moet ze na gebruik worden gespoeld met behulp van een krachtige waterstraal, om neerslag- of korstvorming te vermijden, wat zou leiden tot de vermindering van de pompprestaties.

10. ONDERHOUD EN REINIGING

Bi de normale werking vereist de elektropomp geen enkel onderhoud In ieder geval mogen alle reparaties en onderhoudswerkzaamheden pas worden uitgevoerd nadat de pomp is afgekoppeld van het voedingsnet. Wanneer de pomp terug wordt opstart moet u controleren dat alles correct werd gemonteerd, om geen gevaar te berokkenen aan personen ofzaken.

10.1 Schoonmaak van de aanzuigfilter 10.2 Schoonmaak van de terugslagklep

(Afbeelding.3) (Afbeelding.4) + De elektrische voeding van de pomp + De elektrische voeding van de pomp uitschakelen. uitschakelen. + Verwijder de dop van de terugslagklep (5) met het « Draineer de pomp, open de afvoerdop (6) bijgeleverde accessoire nadar de hogerliggende luiken (indien + Maak de terugslagklep schoon en verwijder aanwezig) werden gesloten. aanwezige vuiltjes fig.9. « Draai de dop van de filterkamer los met de + Assembleer de onderdelen terug in de omgekeerde handen of met het bijgeleverde accessoire. volgorde. + Verwijder de filtereenheid naar boven toe. + Spoel de beker onder stromend water en maak de filter schoon met een zachte borstel. + _ Monteer de filter terug door de handelingen in de omgekeerde volgorde uit te voeren.

11. PROBLEMEN OPSPOREN

Voordat begonnen wordt met het opsporen van storingen, moet de pomp eerst losgekoppeld worden van het elektriciteitsnet (door de stekker uit het stopcontact te halen). Indien de voe-dingskabel of een elektrisch onderdeel van de pomp beschadigd zijn, mogen deze alleen door de fabrikant of diens technische klantenservice of door een iemand met gelijke bevoegdheid. ONGEMAKKEN ONDERZOEKEN (mogelijke oorzaak) OPLOSSINGEN 1 De motor start niet |A. Elektrische aansluitingen nagaan. C. Indien verbrandt vervangen. en maakt geen |B. Nagaan dat de motor onder druk staat. D. Wacht 20 min totdat de motor is lawaai. C. De beschermings zekeringen. afgekoeld. Ga na wat de oorzaak ervan D. Controleer of de thermische beveiliging is en verwijder deze. werd geactiveerd. N.B.: het heventueel zich direkt herhalen van het mancament kan betekenen dat de motor in kortsluiting staat.

2. De motor start niet |A. Zich verzekeren dat de netspanning |B. Verstoppingen verwijderen.

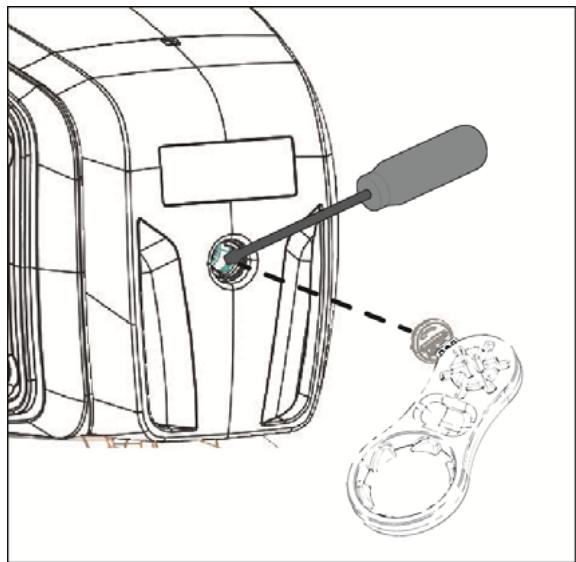

maar doet lawaai overeenkomt met datgene water op het |C. Gebruik het bijgeleverde accessoire om naamplaatje staat. het deksel los te draaien en bevrijd de B. Onderzoek naar mogeliike as met behulp van een verstoppingen van de motor of van de schroevendraaier. pomp. D. De condensator vervang. C. Controleer dat de as niet geblokkeerd zit. D. Nagaan de toestand van de condensator.

3. De motor draait |A. Zich verzen dat er geen onvoldoende

moeilijk. voedings spanning is. B. Zorgen om de wrijfinges oorzaken op te B. Nagaaan mogelikke wrifingen tussen de sporen. bewegende en vaste delen.

NEDERLANDS ONGEMAKKEN ONDERZOEKEN (mogelijke oorzaak) OPLOSSINGEN

4. De pomp werkt. A. De pomp is niet correct aangesloten.. A. Vul de pomp met water en zorg voor de

B. Onvoldoende diameter van de aanzuiging. De lucht kan ontsnappen opzuigingsbuis. doordat de ontluchtingsdop wordt C. De terugslagklep of filter zit verstopt. losgedraaid B. Buis vervangen met een van grotere diameter. C. Maak de filter schoon en indien dit niet volstaat ook de terugslagklep.

5. De pomp vist niet.. A. De luchtaanzuiging gebeurt via de |A. Elimineer dit fenomeen door de dichting

aanzuigbuis. van de aansluitingen en van de B. De negatieve helling van de aanzuigbuis te controleren. Herhaal de opzuiginggsbuis vergemakkelijkt de handelingen voor vloeistofaanzuiging. vorming van luchtzakken. B. De helling van de buis herstellen

6. De pomp voert een |A. De aanzuigbuis zit verstopt. A. Maak de aanzuigbuis terug schoon

onvoldoende druk |B. De draaier is versleten of verstopt. B. De verstoppingen verwijderen of de uit. C. Opzuigingbuis met onvoldoende versleten delen vervangen. diameter. C. De buis vervangen met een van grotere diameter.

7. De pomp trit met |A. Nagaan dat de pomp en de buizen |A. Met meer zorg de losgekomaken delen

een rumoerige goedzijn aangesloten. vastmaken. geluid. B. De pomp heeft een holte d.w.z. er is |B. De opzuiginngs hoogte beperken of meer watwr nodig dan opgepompd kan drukbelasting controleren. worden. C.Kan nuttig zijn de belasting te C. De pomp werkt meer dan wat beperken.. aangegeven staat.

Elke wijziging waarvoor geen voorafgaande toestemming verkregen is, ontheft de fabrikant van iedere verantwoor-delijkheid. Alle vervangingsonderdelen die worden gebru-ikt bij reparaties moeten originele onderdelen zijn, en alle accessoires moeten geautoriseerd zijn door de fabrikant, zodanig dat de maximale veiligheid van de machines en van de installaties waarop zij gemonteerd kunnen wor-den, wordt gewaarborgd. Dit product wordt gedekt door een wettelijk voorziene garantie (in de Europese Gemeenschap gedurende 24 maanden, met ingang op de aankoopdatum) voor alle storingen te wijten aan fabricagefouten of gebruikt materiaal. Het product kan gratis worden vervangen door een perfect werkend product of gratis worden hersteld wanneer de volgende condities zich voordoen: + Het product correct werd gebruikt, conform de instructies en er geen poging werd ondernomen voor herstelling door de koper zelf of derden. + Het product werd overhandigd aan het verkooppunt, samen met het aankoopbewijs (factuur of kassabon) en een korte beschrijving van het opgetreden probleem. Het vliegwiel en de onderdelen onderhevig aan slitage worden niet gedekt door de garantie. De uitvoering van interventies tijdens de garantieperiode resulteert nooit in de verlening van deze periode.
