LIETOŠANAS INSTRUKCIJA D-JET1100 TALLAS

4.3 Svoris ir matmenys

Pirms jebkuras ricibas atvienojiet kontaktdaksu. Jebkādā veidā izvairieties no darbības bez udens.

Nepaklaujiet sukni nelabvelligiem laika apstakljem.

Aizsardziba pret parslodzi. Sūknis ir aprikots ar motora termisko parslodzes aizsargu. Motora iespejamas pärkarşanas gadijumā motora termiskas parslodzes aizsargs automatiski izslédz sūkni. Dzesësanas laiks ir apmēram 15-20 min., un péc tam sūknis automatiski iesledzas no jauna. Pec motora termiskas parslodzes aizsarga nostradësanas ir absoluti nepiecesams atrast celoni un noverst to. Skatīt nodalu „Traucejummekleësana".

1. LIETOJUMI

Pašuzsūcošie strūklas centrēdzes sūkni ar optimalu sūkšanas jaudu pat gāzeta udens klātbūtne. Čpasi piemēroti Ćūdensapgādei un nemeinīga spiediena uzturešanai lauku mājās. Piēmēroti lauksaimniecības maziem dārziem un dārzkopībai, mājsaimniecības Ārkātas situacijās un hobijam kopūma. Pateicoties to kompaktajai formai un parocīgumam, tie arī ir erti Čpasiem lietojumiem, piēmēram, kā portativie sūkni avārijas gadījumā udens savākšanai no tvertnēm vai upēm.

Saskañar spekë esosajiem drošibas noteikumiem, šos sukŋus nevar izmantot peldbaseinos, dɪkəs, udenskrātuvës ar personu klætbūtni un, vai oglüdenražu (benzīna, dizeldegviela, degvielela, skīdīnātāj i u.c.) suknešanai. Pirms uzglabāsanas laba prakse ir nodrošināt tīrīsanas posmu. Skatīt nodalu "Tehniskā apkope un tīrīsana".

2. SUKNEJAMIE SKIDRUMI

Tirit bez cietiem vai abraziviem, ar neagresiviem Idzekjiem.

Saldūdens	●
Lietusūdens (filtrëts)	●
Tīri notekūdeṇi	○
Netīrs ādens	○
Strūklakas ādens (filtrëts)	●
Upju un ezeru ādens (filtrëts)	●
Dzeramais ādens	●

1.tabula

• Piemērots
  Nepiemerots

3. TEHNISKÁS SPECIFIKÁCIJAS UN LIETOŠANAS IEROBEŽOJUMI

• Barošanas spriegums: 230V, skatiet elektrisko datu plaksnītes
• Linijas aizkavetas darbibas drošinatāji (230V versija): indikativās vertības (ampēri)
  Uzglabāšanas temperatūr: -10°C +40°C

2.tabula

Modelis	Līnijas 230V, 50Hz drošinātāji
P1= 650 W	4
P1= 850 W	4
P1= 1100 W	6
P1= 700 W	4
P1= 1000 W	6

1. tabula

	Modelis	P1=650W	P1=850W	P1=1100W	P1=700W	P1=1000W
Elektriskie dati	P1 Nominālais enerçijas patēriņš [W]	650	850	1100	640	920
	P2 [W]	400	600	750	380	560
	Tīkla spriegums [V]	1~220-240 AC
	Tīkla frekvence [Hz]	50
	Strāva [A]	3.11	3.88	4.58	3.10	4.20
	Kondensators [uF]	12.5	12.5	16	16	12.5
	Kondensators [Vc]	450
Santehnikas dati	Plūsma, maks. [I/h]	3000	3180	3750	3600	4800
	Izplatība, maks. [m]	39	43	45	32	40
	Izplatība, maks. [bar]	3.9	4.3	4.5	3.2	4.0
	Maks. spiediens [bārì]	6
	Maks. sūknēšanas dzilums [m/min.]	8 m / < 3min			6 m / < 3min
Paredzētā lietošana	Strāvas kabela gar. [m]	1.5
	Tipo cavo	H07 RNF
	Motora aizsardzības pakāpe	IP X4
	Izolācijas klase	F
	Škidruma temperatūras lauks [°C], atbilstoši EN 60335-2-41 prasibām, lietošanai mājas apstāklos	0 °C / +35 °C
	Dājūnli lielums, maks.	Tīrītūdens
	Maks. vides temperatūra [°C]	+40 °C
Svars	DNM GAS	1" M
	Neto/bruto svars apt. [kg]	8.64/10.84	9.06/11.26	9.84/12.04	9.7/11.7	10.5/12.5

Sūknis nevar atbalstīt caurulvadu svaru, kas jāatbalsta citādi.

4. PÁRVALDÍBA

4.1 Uzglabăsana

Visi sukni jauzglaba slegta, sausa telpa ar pec iespejas konstantu mitruma procentu, bez vibracijam un putekliem. Sukni pienak savā originalaja iepakojuma, kurā atrodas lidz to uzstadišanai.

4.2 Transportesana

Izvairieties izstradajumus paklaut nevajadzTu triecenu un sadursmju ietekmei.

4.3 Svars un izmēri

Uzlime uz iepakojuma tiek noradits elektriska sukna kopejais svars un ta izmeri.

5. BRIDINAJUMS

Suknus nekad nedrikst transportet, Celt vai paceltus darbinat ar strvas kabela palidzibu; izmantojiet specali rokturi.

• Sūkni nekad nedrīkst darbināt bez udens.

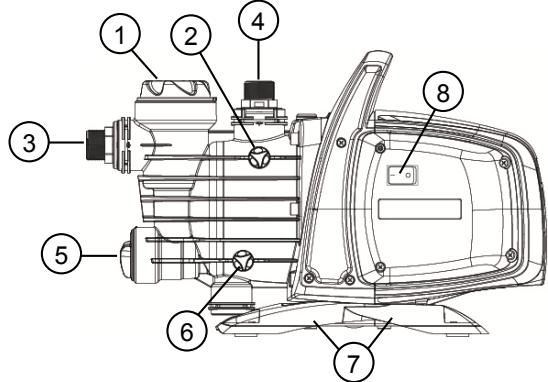

6. UZSTADISHANA

1 Prieksfilters
2 Ventilacijasvacins
3 Grozami sukšanas savienojumi
4 Grozāmi izvada savienojumi
5 lebuvets pretvarsts
6 Nolaisanas skruve
7 Pretvibraciju gumijas kajas
8 ON/OFF, P1=850W / P1=1.100W / P1=700W / P1=1000W

Sūknis jāuzstāda no laika apstkliem aizsargātā viētā un pie vides temperatūras, kas nepärsniedz 40°C.

Sūknis ir apríkots ar pretvibraciju kājām, bet stacionaru iekārtu gadījumā, jus varat tās nonemt un nodrošināt stiprinājumu uz pamatplates (7).

Novérst, ka caurulvadi var pārvadīt pārmērīgu spēku sūkna atverēs (3) un (4), radot deformacijas vai lūzumus.

Vienmér ir laba prakse novietot sukni péc iespejas tuvák suknejamajam škidrumam.

Sukni drikst uzstadit tikai vertikāla stavokli.

Caurulvadi nekad nedrikst but ar mazaku ieksejo diametre nekā elektriskā sūkna un sūknēsanas atvere; sūknis ir aprikots ar filtru (1), un pretvarstu (NRV) (5).

Suknešanas dzilumam virs Četriem metriem vai ar butiskām horizontalām pārejām ir ieteicams izmantot iesūkšanas caurules ar lielaku diametu nekā no iesūkšanas sūkna atvere. Lai novérstu gaisa kabatas veidošanos iesūkšanas caurule, tā ir ar nelielu slipumu attiecībā pret elektrosūkni. Att.2.

Ja iesuksanas caurule ir izgatavoti no gumijas vai elastiga materiala, vienmér japarbauda, vai tā ir izturīga darbam ar vakuumu ekstrēmos apstaklos, lai, veicot sūknēsanu izvairitos no sašaurinājumiem.

Stacionaras iekartas gadijumā mēs iesakām iesukšanas puse, kā arī izplūdes puse uzstādīt slegvarstu. Tas lauj slegt linju pirms un/vai pēc sūkṇa noderīga visiem iejaukšanās uzturešanu un tīrīsanu vai par periodiem, kuros sūknis netiek izmantots.

Suknis iraprkots ar rotejosu pievadun izvadu, lai atvieglotu uzstadi san. (3) un (4)

Slutenes gadjumā, ja nepieiesams, izmantot lki 1.attelā un darzniecibas komplektu, kas sastav no PE caurulvada un armaturas ar uzgali komplektu, kas nav ieklauts komplektacijā, bet ko var iegadaties atseviški.

Loti siku izmeru netirumu klatabutnes gadijumā ieteicams lietot, papildus iebūvēto filtru (1), filtru sukna pievada, kas uzstadīts uz iesukšanas caurules.

Motoru nadri kst paklaut parmerigam palaiianas biezumam/stunda, un ir stingri ieteicams neparsniet 20 palaiianas reizes/stunda.

lepludes caurules diamets jabut lielakam vai vienadam ar elektrosukna atveres diametu, skatit 3. tabulu.

7. ELEKTRISKAIS SAVIENOJUMS

Parrliecinaties, vai tikla spriegums atbilst tam, kas noradits motora strvas padeves dato plaaksite, un, vai ir iespejams izveidot labu zemes savienojumu. leverojet dato plaaksites un sis instrukcijas 3. tabulas noradijumus.

Sukna strvas vada garums ierobezo uzstadiśana attalumu; ja jums nepiecesams pagarinatajs, parliecināties, vai tas ir tas ir tāda paşa veida (piemēram, H05 RN-F vai H07 RN-F, atkarībā no iekārṭas); skatīt 3. tabulu.

8. IEDARBINÁŠANA

Neiedarbinat sukni, lidz tas nav pilinbā uzpildits ar škidrumu, aptuveni no 4 litriem, lidz no nolaišanas skruves (2) izplust gaiss.

Gadijumā ja udens resursi izbeidzas, nekavējoties atvienojiet kontaktdakšu, sūkni izslēdzot. Izvairieties no darbības sausos apstāklos.

1. Pirms sukna iedarbinasanas pbaraudit, vai suknis sukne vienmertigi, nodrosinot t pilnigu uzpildijumu ar tru udeni caur atveri, nonemot filtra caurspidigo uzpildes vaciu (1) ar rokam vai ar ipasa instrumenta palidzibu, kas ieklauts komplektacija. Atvertaja pa sa laikara ventilacijas vaciu (2), lai izlaistu gaisu. S darbiba ir butiska pareizai sukna fungcione sanai, kas ir nepieciesams, lai tiktu rupgi ieellots mehaniskais blivejums. Darbiba sausos apstaklos rada mehaniska blivejuma neatgriezeniskus bojajumus.
2. Uzpildes vacin's pec tam ir jauzskruve uzmanigi no jauna, lidz ts atduras (1), ka ar ventilacijas vacins (2).
3. Pievienojiet strvas vada kontaktdaksu elektribas kontaktligzdai 230 V. Uzmanibu! Sukna motors iedarbojas nekavejoties; udens sāk iztecēt pēc maksimalā laikā 3 minutes, kas ir atkarīgs no udens līmena dziluma urbūmā vāi tvertnē.
4. Sūknis turpinās darboties uniegādāsūdeni. Uzmanību! Izvairieties no darbības sausos apstaklos.
5. Lai izslęgtu sūkni, atvienot strāvas vadu.

Ja rodas problemas ar gruntešanu, atkartojet darbību, līd z viss gaissūknēšanas procesa laikā ir pazudis.

9. DROŠIBAS BRIDINAJUMI

SALA RISKS: Sūknim neatrodoties darbībā pie temperatūras, kas zemāka par 0°C, jānodrośina, lái nebūtu atlikusāūdens, kas veido apledojumu un tādejādi var rasties plaías plastmasas detalās.

Ja sūknis tiek izmantots ar vielām, kas veido nogulsnes, vai hloretu ùdeni, pēc lietošanas izskalot to ar specīgu udens strūklu, lai neveidotos nogulsnes vai inkrustacijas, kas savukār tamazina sūkna raksturlielumus.

10. TEHNISKÄ APKOPE UN TIRISANA

Elektriskajam suknim normalas ekspluatacijas apstaklos nav nepiecesama tehniska apkope. Jebkur gadijum, visi remonta un tehniskas apkopes darbi javeic tikai pec sukna atvienosanas no barosanas avota. Restartejot sukni, parliecinaties, vai tas tika prasmigu pievienots no jauna, lai neraditu miesas bojajumus vai materiolos zaudejumus.

10.1 Nosuksanas filtra tirišana

(3. att.)

• Izslegt sukna strāvas padevi.
• Drenet sukni, atverot nolaišanas skruvi (6), vispirms aizverot ieprieksejā posma plūsmas vārstus (ja ir uzstädtī).
• Atskruvēt filtra kameras vaku ar rokām vai ar ipasu piederumu, kas ieklauts komplektacija.
• Izvikt filtra mezglu.
• Noskalot stikla trauku zem tekošaūdens un notīrīt filtru ar mīkstu suku.
• Uzstādīt filtru, izpildot darbības apgrieztā secībā.

10.2 Pretvársta tirišana

(4. att.)

• Izslęgt sukna strāvas padevi.
• Nonem pretvärsta vacinu (5) izmantojot komplektacijai klauto piederumu
• Nonemt pretvärstu un izfirit to no nettrumiem, 9.att.
  Uzstādīt attiecīgās detalas demontāžai pretējā secībā.

11. TRAUÇEJUMMEKLÉŠANA

Pirms sakt traucjummeklesanu, nepiecesams atvienot elektriskos savienojumus (atvienot kontaktdaksu). Ja barošanas kabela vai sukna jebkura elektriska dala ir bojata, tã remonts vai nomaina javeic ražotajam vai tā tehniskas palidzibas pakalpojuma dienestam vai personai ar lidzvertigu kvalifikaciju, lai noverstu visus riskus.

PROBLÉMAS	PÜRBAUDES (iespējamie cēloni)	RISINAJUMI
1. Motors neiedarbinās un neizdod troksni.	A. Pärbaudīt elektriskos savienojumus. B. Pärbaudīt, vai motors ir zem sprieguma. C. Pärbaudīt aizsardzības drošinātājus. D. Termiskā aizsardzības iespējama nostrādāšana.	C. Ja tie ir nolietojušies, nomainīt. D. Uzgaidīt apt. 20 min, lai atdzistu motors. Pärbaudīt traucējumu iemeslu un novērst to. N.B.: Kjūmes tūlīēja atkārtosanās nozīmē, ka motorā ir issavienojums.

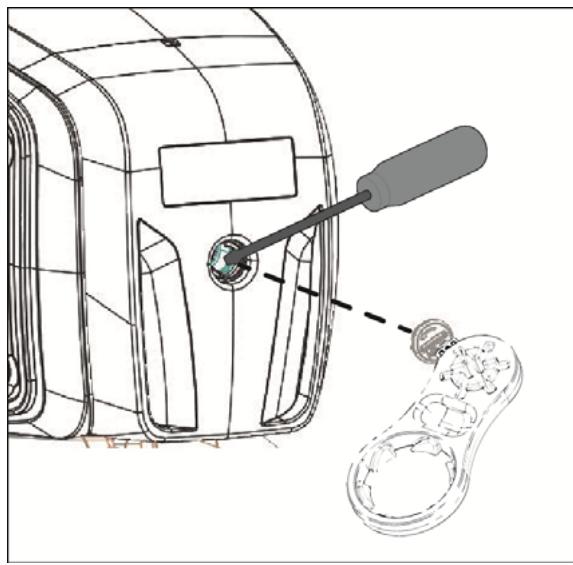

2. Motors neiedarbinās, bet izdod troksni.	A. Pärliecināties, vai tikla spriegums atbilst pläksnītē norādītajam. B. Meklēt, vai nav aizsērējis sūknis vai motors. C. Pärliecināties vai nav blokēta vārpsta. D. Pärbaudīt kondensatora stāvokli.	B. Noŋemt aizsērējumus. C. Ar komplektācijā iekJautā instrumenta palīdzību noskrūvēt vāciṇu, un, izmantojot skruvgriezi, atblokēt vārpstu. D. Nomainīt kondensatoru.
3. Motors griežas ar grūtībām.	A. Pärliecināties, vai strāvas padeve ir pietiekama. B. Pärliecināties, vai nav skrāpējumu pazīmes starp kustīgajām un fiksētajām dalām.	B. Noskaidrot un novērst skrāpējumu cēlōnus.
4. Sūknis nedarbojas.	A. Sūknis nesūknē pareizi. B. lesūkšanas caurules diamets nav pietiekams. C. Pretvārsts vai filtrs aizsērējis.	A. Uzpildīt sūkni arūdeni, un veikt sūknēšanu, pieveršot uzmanību gaisa izlaišanai, atlaižot ventilācijas vāciṇu. B. Nomainīt ar cauruli ar lieläku diametu. C. Notīriet filtru un gadījumā, ja tas nav pietiekami, pretvārstu.
5. Sūknis nesūknē.	A. lesūkšanas caurulē tiek nosūkts gaiss. B. lesūkšanas caurules negatīvais slipums veicina gaisa kabatu veidošanos.	A. Novērst šo fenomenu, pārbaudot savienojumu hermētiskumu un ieplūdes caurulvadu, un atkārto sistēmas atgaisošanu. B. Izlabot iesūkšanas caurules slipumu.
6. Sūkṇa sūknēśanas kapacitate ir pārak zema.	A. lesūkšanas caurule ir aizsērējusi. B. Lāpstīnritenis ir nodilis vai aizsērējis. C. leplūdes caurules diametrs nav pietiekams.	A. Notīrīt iesūkšanas cauruli. B. Nonemt aizsērējumus vai nomainīt nodilušās detalias. C. Nomainīt ar caurúlvadu ar lieläku diametru.
7. Sūknis vibrē ar trokšnainu darbību.	A. Pārbaudīt, vai sūknis un caurulvadi ir nofikseti. B. Sūkṇa kavitācija, t. i., ādens pieprasījums pārsniedz to, ko spēj sūknis sūknēt. C. Sūkṇa darbība neatbilst datum plāksnītē norādītajai.	A. Nostiprināt rūpīgāk valīgās dalas. B. Samazināt iesūkšanas augstumu vai pārbaudīt slodzes zudumus. C. Var but noderīgi iberobežot piegāde plūsmu.

12. GARANTIJA

Jebkādas neatjautas modifikacijas atbrivo ražotāju no jebkādas atbildibas. Visam rezerves davon, kuras izmanto remontam, jabut originalam un visam paligiericem jabut ražotāja apstiprinatam, lai varetu nodrošinat iekartu un sistemu maksimalu drošibu vietās, kur tās var tikt uzstādītas.

Šim produktam ir pieškirtas juridiskas garantijas (Eiropas Kopiena 24 menešu laikā no iegādes datuma) attiečbā uz visiem trukumiem saistibā ar ražošanas defektiem vai izmantoto materiälu.

Izstrādājums garantijas laikā, pēc saviem ieskatiem, vai nu tiek aizstās ar tādu, kas ir labā darba kārtībā, vai tiek remontēs bez maksas, pamatojoties uz šādiem nosacījumiem:

• izstrādājums tika izmantots pareizi un saskaña ar instrukcijām, un pircejs vai tresas personas nav meginājušas veikt remontu.
• izstrādājums tiek nodots pirkuma veikalā, pievienojot dokumentu, kas apliecina pirkumu (pārdošanas kvīti), un tā problemas Ṣu aprakstu.

Garantija nesedz lapistinriteni un dilstošasmares. Garantijas prasibasnekādāveidānav pagarināmas ilgak par sakotnejo laikposmu.
