Znamka	Makita
Model	HW111
Vrsta izdelka	Visokotlačni čistilnik
Delovni tlak	9 MPa (maks. 11 MPa)
Pretok vode	6,2 L/min
Poraba moči	1,7 kW
Napetost / Frekvenca	230 V / 50 Hz
Teža	7,4 kg
Razred izolacije motorja	F
Stopnja zaščite	IPX5
Raven zvočnega tlaka (LWA)	87 dB(A)
Vibracije (K=1,5 m/s²)	3,72 m/s²
Maks. temperatura vstopne vode	50 °C
Maks. dovodni tlak	1 MPa
Povratna sila pištole (maks.)	13,6 N
Funkcija TSS (samodejni izklop)	Da
Nastavljiva glava	Da (nastavljiv curek)
Rotacijska šoba	Opcijsko (komplet)
Posoda za detergent	Da
Varnost pištole	Da (zaklepanje)
Toplotna zaščita motorja	Da
Priključek za pitno vodo	Možno s protipovratnim ventilom
Uporaba	Gospodinjska in profesionalna

Pogosto zastavljena vprašanja - HW111 MAKITA

Kako zaženem visokotlačni čistilnik Makita HW111?

Popolnoma odprite vodovodni ventil, odklenite varnost pištole (D), držite pištolo odprto nekaj sekund in nato preklopite stikalo na ON/1. Pred zagonom se prepričajte, da je naprava dobro oskrbljena z vodo.

Kakšno vrsto detergenta lahko uporabim z HW111?

Uporabljajte samo biorazgradljive detergente, združljive z materiali cevi in kabla. Izogibajte se vnetljivim ali strupenim snovem. Posoda se polni neposredno, odmerjanje pa nastavite z regulatorjem (F).

Kako nastavim tlak vode?

Uporabite regulator tlaka (G) za spreminjanje delovnega tlaka. Tlak prikazuje manometer (če je prisoten). Za močnejši ali šibkejši curek obračajte tudi nastavljivo glavo (E).

Kaj storiti, če črpalka ne doseže normalnega tlaka?

Preverite, ali šoba ni obrabljena, vodni filter čist, dovod vode zadosten in v črpalki ni zraka. Odzračite tako, da s pištolo (izklopljena naprava) sprožite curek, dokler ne postane neprekinjen.

Kako očistim šobo in filter?

Odstranite cev, uporabite orodje za čiščenje (C1) za čiščenje luknje v glavi. Za sesalni filter (L) in filter detergenta ju pred vsako uporabo očistite z bistro vodo. Glejte sliko 5 v navodilih.

Ali lahko uporabim električni podaljšek?

Da, vendar mora imeti podaljšek zaščito IPX5 in presek, prilagojen dolžini (glejte tabelo I v navodilih). Nezadosten presek lahko povzroči padec napetosti in prepreči zagon.

Kako shranim napravo pozimi?

Pred zimskim shranjevanjem napravo zaženite z neagresivno in nestrupeno tekočino proti zmrzovanju. Shranite jo na suhem mestu, zaščitenem pred zmrzaljo. Izpraznite in očistite posodo za detergent.

Kaj pomeni indikator TSS in zakaj se motor ustavi, ko spustim sprožilec?

TSS (Total Stop System) je funkcija samodejnega izklopa: ko je pištola zaprta, tlak pade in motor se ugasne za varčevanje z energijo. Ponovno se zažene, ko odprete pištolo, z rahlo zakasnitvijo (4–5 sekund).

Katere varnostne razdalje je treba upoštevati?

Nikoli ne usmerjajte curka proti osebam ali živalim. Ohranjajte razdaljo vsaj 15 metrov od oseb in živali ter vsaj 30 cm od površin pri pranju, zlasti pri pnevmatikah in komponentah pod tlakom.

Kako sprostim motor, če se po daljši nedejavnosti ne zažene?

Uporabite priloženo orodje za sprostitev (M): vstavite ga v zadnjo luknjo motorja in ročno zavrtite gred, da sprostite apnenčaste usedline. Če težava ne izgine, se obrnite na pooblaščeni servisni center.

NAVODILA ZA UPORABO HW111 MAKITA

5.4 Pripojeni k vodovodu

Upoczornéni - Nebezpeci!

1 Na vstupu do pristroje by mela byt pouzivana vyhradne cistá nebo filtrovaná voda. Prutok vody na privodu musi byt shodnys prutokem cerpadla.

1.1 Naprava, ki ste je kupili, je tehnolosko napreden izdelek, ki ga jezasnoval eden od vodilnih evropsih proizvajalcev visokotlačnih Črpalk. Za njobljso učinkovitost naprave pozorno preberite to knjžico in sledite navodilom ob sleherni uporabi naprave. Čestitamo vam za izbiro in vam Želimo uspešno uporabo izdelka.

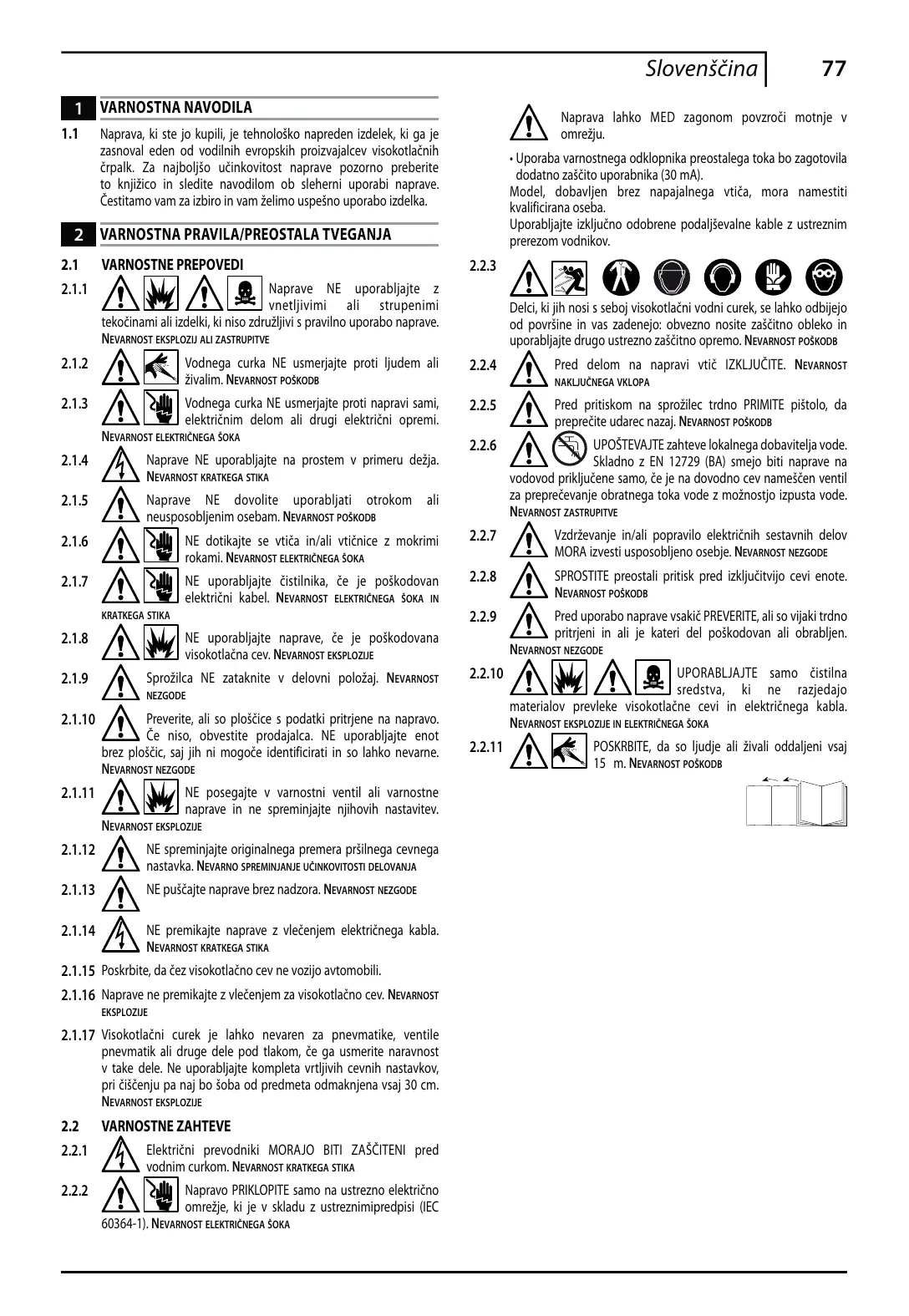

2 VARNOSTNA PRAVILA/PREOSTALA TVEGANJA

2.1 VARNOSTNE PREPOVEDI

2.1.1! ！ ！ ！ Naprave NE uporabljate z vnetljivimi ali strupenimi tekocinami ali izdelki, ki niso zdruzljivi s prvilno uporabo naprave. NEVARNOST EKSPOZIJ ALI ZASTRUPITVE
2.1.2 Vodnega curka NE usmerjaje proti ljudem ali zivalim. NEVARNOST POskODB
2.1.3 Vodnega curka NE usmerajte proti naprvi sami, elektrichnim delom ali drugi elektrichni opremi. NEVARNOST ELEKTRICNEGA SOKA
2.1.4 Naprave NE uporabljaje na prostem v primeru dežja. NEVARNOST KRATKEGA STIKA
2.1.5 Naprave NE dovolite uporabljati otrokom ali neusposobljenim osebam. NEVARNOST POskODB
2.1.6 NE dotikajte se vtiča in/ali vtičnice z mokrimi rokami. NEVARNOST ELEKTRICNEGA šOKA
2.1.7 NE uporabljaje cistilnika, ce je poškodovan elektrčni kabel. NEVARNOST ELEKTRČNEGA SOKA IN

KRATKEGA STIKA

2.1.8 NE uporabljate naprave, cje poskodovana visokotlačna cev. NEVARNOST EKSPOLOZJE

2.1.9 Sprozilca NE zataknite v delovni položaj. NEVARNOST NEZGODE

2.1.10 Preverite, ali so plošcice s podatki pritrijene na napravo. Če niso, obvestite prodajalca. NE uporabljaje enot brez plošcic, są jih ni mogoće identificirati in so lahko nevarne. NEVARNOST NEZGODE

2.1.11 NE posegajte v varnostni ventil ali varnostne naprave in ne spreminjaje njihovih nastavitev. NEVARNOST EKSPLOZJE

2.1.12 NE spreminjaje originalnega premsilnega cevnega nastavka. NEVARNO SPREMINJANE UcinkovitosI DELOVANJA

2.1.13 NE pusćajte naprave brez nadzora. NEVARNOST NEZGODE

2.1.14 NE premikajte naprave z vlečenjem elektrickega kabla. NEVARNOST KRTATKEGA STIKA

2.1.15 Poskrbite, da cze visokotlačno cev ne vozijo avtomobili.

2.1.16 Naprave ne premikajte z vlečenjem za visokotlačno cev. NEVARNOST EKSPLOZJE

2.1.17 Visokotlacni curek je lahko nevaren za pnevmatike, ventile pnevmatik ali druge dele pod tlakom, cie ga usmerite naravnost v take dele. Ne uporabljaje kompleta vrtljivih cevniln nastavkov, pri ciscenju pa nj bo šoba od predmeta odomknjena vsaj 30 cm. NEVARNOST EKSPLOZJE

2.2 VARNOSTNE ZAHTEVE

2.2.1 Elektricni prevodniki MORAJO BITI ZASCIKENI pred vodnim curkom. NEVARNOST KRATKEGA STIKA
2.2.2 Napravo PRIKLOPITE samo na ustrezno elektricno omrežje, ki je v skladu z ustreznimipredpisi (IEC 60364-1). NEVARNOST ELEKTRICNEGA SOKA

Naprava Iahko MED zagonom povzroci motnje v omrežju.

• Uporaba varnostnega odklopnika preostalega toka bo zagotovila dodatno zašcitopurabnika (30mA)

Model, dobavljen brez napajalega vtiča, mora namestiti kvalificirana oseba.

Uporablajte izklučno odobrene podaljševalne kable z ustreznim prerezom vodnikov.

2.2.3

Delci, ki jih nosi seboj visokotlačni vodni curek, se lahko odbijeo od povrsine in vas zadenejo: obvezno nosite zašcitno obleko in uporabljate drugo ustrezno zašcitno upremo. NEVARNOST PoškODB

2.2.4 Pred delom na napravi vtic IZKLJUCITE. NEVARNOST NAKLJUCNEGA VKLOPA
2.2.5 Pred pritiskom na sprozilec trdno PRIMITE pistolo, da preprecite udarec nazaj. NEVARNOST POskODB
2.2.6 UPOSTEVAJTE zahteve lokalnega dobavitelja vode. Skladno z EN 12729 (BA) smejo biti naprave na vodovod priključene samo, Če je na dovodno cev namešćen ventil za preprečevanje obratnega toka vode z možnostjo izpusta vode. NEVARNOST ZASTRUPITVE

2.2.7 Vzdrrzevanje in/ali popravilo elektrichn iestavnih delov MORA izvesti usposobljeno osebje. NEVARNOST NEZGODE
2.2.8 SPROSTITE preostali pritisk pred izključitvijo cevi enote. NEVARNOST POSKODB
2.2.9 Pred uporabo naprave vsaki PREVERITE, ali so vijaki trdno pritrjeni in ali je kateri del poškodovan ali obrabljen. NEVARNOST NEZGODE

2.2.10 UPORABLJAJTE samo Čistilna sredstva, ki ne razjedajomo materialov prevleke visokotlačne cevi in elektricnega kabla. NEVARNOST EKSPLOZJE IN ELEKTRICNEGA SOKA
2.2.11 POSKRBITE, da so ljudje ali zivali oddaljeni vsaj 15 m. NEVARNOST POSKODB

3 SPLOŠNE INFORMACIJE (SLIKA 1)

3.1 Uporaba navodil za uporabo

Ta navodila so sestavni del te naprave, zato jih shranite za rabo v prihodnje. Pred namestitvijo/uporabo enote jih pozorno preberite. Ce se naprava proda, mora prodajalec navodila predati novemu lastniku skupaj z napravo.

3.2 Dobava

Naprava je dobavljena delno sestavljena v kartonasti skatli. Vsebina skatle je prikazana na sliki 1.

3.2.1 Napravi prilożena dokumentacija

A1 Navodila za uporabo in vzdhrževanje
A2 Varnostna navodila
A3 Izjava o skladnosti
A4 Garancijski dolocbe

3.3 Odlaganje embalaje

Materiali embalaze ne onesnažujejo okolja, vendar jih je treba kljub temu reciklirati ali zavreci v skladu z veljavnimi predpis i državi uporabe.

3.4 Varnostniznaki

Ravnajte v skladu z navodili varnostnih znakov, ki so priloženi naprvi. Preverite, ali so navedeni in citljivi; sicer nadomestne namestite v prvotni polojazj.

Znak E1 - Označuje, da se naprave ne sme odveci s komunalnimi odpadki, ampak jo je potrebno predat prodajalcu ob nakupu nove naprave. Elektrichnih in elektronskih delov naprave ni dovoljeno ponovno uporabiti v neprimerne namene, ker vsebujejo snovi, ki lahko ogrozijo zdravje.

3.4.1 Simboli

Simbol E2 - Oznacuje, da je naprava namenjena profesonalni uporabi, npr. izkušenih uporabnikov, ki soseznanjeni s tehnici nimami, predpisin zakoni ter so sposobni upravlji vo in jo vzdřevecati.

Simbol E3 - označuje, da je naprava namenjena neprofessionalni (domaci) uporabi.

4 TEHNICNE INFORMACije (SLIKA 1)

4.1 Predvidena uporaba

Naprava je namenjena individualnemu ciscenju vozil, strojev, colnov, stavb ipd., odpravi trdovratne umazanje s cisto vodo in biorazgradljivimi kemicnimi cistilimi sredstvi.

Motorje vozil je dovoljeno cistiti samo, ce se umazana voda zavrzejskladno z veljavnimi predpisi.

• Temperatura dovodne vode: oglejte si plošćico s podatki na napravi.
• Tlak vode na dovodu: min. 0,1 MPa - maks. 1 MPa.
• Temperatura okolja: nad 0°C.

Naprava je skladna s standardom EN 60335-2-79/A1.

4.2 Uporabnik

Simbol na sprednjemPokrovu označuje,komu je napravana menjena (profesionalna ali neprefesionalna uporaba).

4.3 Nepravilna uporaba

Neusposobljenim uporabnikom in osebam, ki niso prebrali ali razumeli navodil v tem prirocniku, je uporaba naprave prepovedana.

V napravo je prepovedano vnašati vnetljive, eksplozivne in strupene tekovičine.

Uporaba naprave v morebitno vnetljivem in eksplozivnem okolju je prepovedana.

Rezervnih delov drugih proizvajalcev in drugih rezervnih delov, ki niso izrecno namenjeni omenjenemu modelu, ni dovoljeno uporabljati.

Naprave ni dovoljeno kakorkoli spreminjati. Kakrsnokoli spreminjanje naprave bo razveljavilo izavo o ustreznosti in proizvajalca razresilo odgovornosti po civilem in kazenskem zakonu.

4.4 Glavni sestavni deli (glejte sliko 1)

B1 Prilagodljiv prsilni cevni nastavek
B2 Cevni podaljsek
B3 Pistola z varnostnim zapahom
B4 Napajalni kabel z vtičem
B5 Visokotlačna cev
B6 Rezervoora za cristilno sredstvo

4.4.1 Dodatna oprema

C1 Orodje za ciscenje cevnega nastavka
C2 Komplet vrtljivih cevnih nastavkov
C3 Ročica
C4 Sctka (za modele tem sestavnim delom)
C5 Tuljava za gumijasto cev (za modele s tem sestavnim delom)

4.5 Varnostne naprave

Pozor, nevarnost!

Ne spreminjate ali prisagajte nastavitev stega ventila.

• Varnostni ventil in/ali ventil za omejitev tlaka.
  Varnostni ventil je tudi ventil za omejitev pritiska. Pri sprošcenem sprožilcu pistole je ventil odprt, voda pa se vrača na vstop Čpalke.
• Varnostni zapah (D): preprećuje nakljucno prěsenje vode.

Vse postopke namestitve in sestave izvajaje pri vi, izklopljeni iz elektricnega omreža.

Postopek sestave je prikazan na sliki 2.

5.2 Sestava vrtljivega cevnega nastavka

Pri uporabi vrtljivega cevega nastavka lahko tlak pade do 25% v primerjavi s tlakom, ki ga zagotavlja preragodljiv cevni nastavek.

Zaradi vrtenja vodnega curka pa vrtljivi cevni nastavek vseeno dosega vecko pranja.

5.3 Prikljucitev na elektricno omrezej

Pozor, nevarnost!

Preverite, ali se elektricna napajalna napetost in frekvenca (volti, Hz) ujemata z vrednostmi, navenenimi na ploščić s podatki na napravi (slika 2). Napravo lahko prikljucite samo na elektricno omrežje, opremljeno z ustrezno ozemljitvijo in diferencialnim odklopnikom (30 mA) za prekinitev elektrichega napajanja v primuru kratkega stika.

5.3.1 Uporaba kabelskih podaljskov

Uporabite kable in vtice z nivojem zašcite "IPX5".

Precni prerez kabelskega podaljka mora biti sorazmeren z njegovo dolzino; dalji si kot je, veci mora biti precniprerez. Oglejtsi preglednico I.

5.4 Prikljucitev na vodovod

Pozor, nevarnost!

Zadovod uporabljaje samo cisto ali precišćeno

vodo. Odtok dovodne pipe mora biti enak odtoku crpalke.

Naprvo postavite cim blizje vodovodnemu prkljucku.

5.4.1 Tocke prikljucitve

• Odvod vode (OUTLET)
  Dovod vode s filtrom (INLET)

5.4.2 Priključitev na vodovodno omrežje

Napravo prikljucite neposredno na omreje s pitno vodo samo, ce je dovodna cev opremljena z ventilom za preprecitev nasprotnega dotoka vode v skladu z veljavnimi predpisi. Cev mora imeti palmer vsaj 13 mm in biti ojačana.

6 INFORMACIJE O PRILAGODITVI (SLIKA 3)

6.1 Prilagoditev pršilnega cevnega nastavka (za modele s tem sestavnim delom)

Pretok vode se prilagaja z regulacao cve nega nastavka (E).

6.2 Prilagoditev Čistilnega sredstva (za modele s tem sestavnim delom)

Pretok cistilnegaa sredsta vesprilagodi z regulatorjem (F).

6.3 Prilagoditev pritiska Čistilnega sredstva

Za dovajanje cistilnegaa sredstva pod pravilnim pritiskom prerlagodljivi cevni nastavek (E) nastavite na '' (za modele s tem sestavnim delom).

6.4 Prilagoditev pritiska (za modele s tem sestavnim delom)

Z regulatorjem (G) se nastvi delovni pritisk. Pritisk je prikazan na merilniku pritiska (na nekaterih modelih).

7 INFORMACije O UPORABI NAPRAVE (SLIKA 4)

7.1 Kontrole

-Vklopi mehanizem (H).
Stikalo nastavite v položaj (ON/1), da omogocite motor.
Stikalo nastavite v položaj (OFF/0), da zaustavite napravo.
- Kontrolna stopnja vodnega curka (I).

Pozor, nevarnost!

Med uporabo mora biti naprava na močni stabilni gi, kot je prikazano na sliki 4.

7.2 Vklop

1) Do konca odprite dovodno pipo.
2) Sprostite varnostni zapah (D).
3) Za nekaj sekund pritsnite sprežilec piistole in vklopite naprvo s pritiskom na stikalo (ON/1).

Pozor, nevarnost!

Pred vklopom naprave preverite, ali je dovodna cev pravilno prikljucena; uporaba naprave brez vode jo bo poskodovala napravo; nePokrivajte mreze za prezračevanje, ko je naprava v uporabi.

Modeli TSS - V modelih TSS s systemom samodejne prekinitve odtoka:

• ko je sprozilec pistole sprošćen, dinamični pritisk samodejno izklopi motor (slika 4);
• ko je sprozilec pistole pritsinjen, samodejni padec pritiska zažene motor, pritisk pa je ponovno vzpostavljen po zelo kratkem zamiku;
• da bi TSS deloval pravilno, morajo biti postopki sprostitve in pritiska pistole izvedeni v presledkih, krajish od 4 do 5 sekund.

Da se naprava ne poskoduje, pazite, da ne deluje na suho.

7.3 Izklop naprave

1) Stikalo obrnite v položaj (OFF/0).
2) Pritisnite sprozilec pistole in sprostite preostali pritisk v ceveh.
3) Zategnite varnostni zapah (D).

7.4 Ponovni vklop

1) Sprosite varnostni zapah (D).
2) Pritisnite sprozilec pistole in sprostite preostali zrak v ceveh.
3) Stikalo obrite v položaj (ON/1).

7.5 Shranjevanje

1) Obrnite stikalo v položaj (OFF/0).
2) Vtic izkljucite iz vticnice.
3) Zaprite dovodno pipo.
4) Sprošćajte preostanek pritiska iz pistole dokler iz cevnega nastavka ne izteče vsa voda.
5) Ob zakliquchu pranja izpraznite in operite posodo za detergent. Za pranje posode uporabite cisto vodo brez detergenta.
6) Zategnite varnostni zapah (D).

7.6 Ponovno polnjenje s cistilnim sredstvom in njegova uporaba Pri uporabi cistilnega sredstva mora biti prisagodljivi cevni nastavek nastavljen na " " (za modele s tem sestavnim delom).

Uporaba visokotlačne cevi, daljše od cevi, izvirno prilozene Čistilniku, ali uporaba dodatnega podaljška cevi lahko zmanjsa ali popolnama ustavi vnos detergenta.

Rezervoorapolnitezmocnorazgradljivimcistilnimsredstvom.

7.7 Priporočeni postopek Čišćenja

Raztopite umazanijo z nanosom Čistilnega sredstva na povrsino, ko je ta še suha.

Pri navpičihn povrsinah Čistne od spodaj navzgor. Pustite delovati 1-2 minuti, a ne dovolite, da se povrsina popolnama posusi. Začnite od spodaj navzgor in uporabite visokotlačni curek na majmanjsi razdalji 30~cm . Ne dovolite, da voda za izpiranje teće na neocijëcene povrsine.

Pranje z visokotlačnim curkom ni vedno njaboljša rešitev, saj lahko curek poskoduje povrsino, ki jo Čistite. Na občutljivih ali lakiranih povrsinah ali na delihi pod tlakom (pnevmatikah, ventililn pnevmatik ipd.) ni priporočljivo uporabljati najfinejse nastavitve preragodljivega nestavka ali vrtljive šobe.

Učinek pranja je prav tolko kot od tlaka odvisen tudi od količine vode.

8 VZDRZEVANJE (SLIKA 5)

Postopke vzdřevanja, ki niso omenjeni v tem poglavju, mora izvesti pooblasčeni servis za prodajo in servis.

Pozor, nevarnost!

Pred delom na napravi izkljucite vtic iz vtičnice.

8.1 Čiścenje cevnega nastavka

1) Cevni podaljsek locite od cevnega nastavka.
2) Odstranite morebitne ostanke umazanje iz odprtine cevnega nastavka z uporabo orodja (C1).

8.2 Cišćenje filtra

Pred vsako uporabo preglejte filter za vsesavanje (L) in filter za detergent (ce je vgrajen) ter ju po potrebi ocistite po navodilih.

8.3 Odblokiranje motorja (za modele stem delom)

V primeru daljish prekinitev lahko apenene povzroci okvaro motorja. Za odblokiranje motorja z orodjem obrnite pogonsko gred (M).

8.4 Shranjevanje ob koncusezone

Pred shranjevanjem za zimo na napravo vtrite nejedko, nestrupeno sredstvo proti zmrzovanju.

Napravo shranite na suhem mestu, zašcitemem pred zmrzovanjem.

9 ODPRAVLJANJE TEZAV

Težava	Mogoči vzroki	Odprava
Črpalka ne doseže delovnega pritiska	Obrabljen cevni nastavek	Zamenjajte cevni nastavek
	Umazan vodni filter	Očistite filter (sika 5)
	Nizek pritisk dovoda vode	Popolnoma odprite dovodno pipo
	V system vsesan zrak	Preverite trdnost namestitve cevi
	Zrak v Črpalki	Izklopite napravo in pritiskajte ter sprošćajte sprožilec pistole, dokler voda ne izteka enakomerno. Ponomno vklopite napravo
	Prilagodljivi cevni nastavek ni ustrezno namešen	Obrnine prilagodljivcevni nastavek (E (+) (sika 3)
	Sprožen termostatski ventil	Pocakajte, da se vzpostavi pravilna temperatura vode
Pritisk pave med uporabo	Dovod vode iz zunanjega rezervoorja	Prikljucitev naprave na vodovodno omrežje
	Prevoča dovodna voda	Znižajte temperaturo
	Zamašen cevni nastavek	Očistite cevni nastavek (sika 5)
	Filter za vsesavanje (L) umazan	Očistite filter (L) (sl. 5)
Motor se sliši, vendar se ne zažene	Nezadostno napajanje	Preverite, ali je napetost voda elektricnega omrežja enaka napetosti na plošćici (sika 2)
	Izguba napetosti zaradi uporabe kabelskega podaljška	Preverite karakteristike kabelskega podaljška
	Naprava dalj Časa neuporabljena	Obrnine se na najblžji pooblašćeni servisni center
	Težave z napravo TSS	Obrnine se na najblžji pooblašćeni servisni center
Motor se ne zažene	Ni elektrike	Preverite, ali je vtič trdno v vtičnici in ali se dovaja omrežna napetost (*)
	Težave z napravo TSS	Obrnine se na najblžji pooblašćeni servisni center
	Naprava dalj Časa neuporabljena	Z orodjem (M) odklokiraje motor v odprtini na zadnji strani naprave (pri modelih s tem sestavnim delom) (sika 5)
Prepušćanje vode	Obrabljena tesnila	Tesnila naj zamenjajo v najblžjem pooblašćenem servisnem centru
	Varnostni ventil sprezen in izpušća vodo	Obrnine se na pooblašćeni servisni center
Hrupna naprava	Prevoča voda	Znižajte temperaturo (oglejte si tehnčne podatke)
Prepušćanje olja	Obrabljena tesnila	Obrnine se na najblžji pooblašćeni servisni center
Samo razlìčice TSS: motor se zažene tudi, ko je spröžilec pištole sprešćen	Hidravlicno vezej visokotlačnegaSYSTEMA ali Črpalke prepušća vodo	Obrnine se na najblžji pooblašćeni servisni center
Samo razlìčice TSS: ni odtoka vode, ko je spröžilec pištole pritisjen (s prikljucocono dovodno cevjo)	Zamašen cevni nastavek	Očistite cevni nastavek (sika 5)
Vodi ni dodan detergent	Prilagodljivi nastavek na visokotlačni nastavitvi	Nastavite cevni nastavek v položaj " " (sl. 5)
	Detergent pregost	Razredčite z vodo
	Uporabljen podaljšek visokotlačne cevi	Namestite originalno cev
	Usedline ali ovire pretoka v tokokrogu detergenta	Sperite s cisto vodo in odstranite ovire pretoka. Če težave ne morete odpraviti, se obrnite na pooblašćeni servisni center

(*) Če se motor zažene in se delovanjem ponovno ne zažene, pred ponovnim vklopom počakajte 2 do 3 minute (prišlo je do prekinitve zaradi obretenitve).
Če se težava pojavévečkrat, se obrnite na pooblašćeni servisni center.

Tehnični podatki (SL)	Enota	HW111
Izhod	L/min	6
Pritisk	MPa	7
Maksimalni pritisk	MPa	10
Moč	kW	1,7
Vhodna temperatura	°C	50
Maksimalni vhodni pritisk	MPa	1
Odbojna sila pištole na maksimalni pritisk	N	9,63
Izolacija motorja	-	Razred F
Zašcita motorja	-	IPX5
Napetost	V/Hz	230/50
Raven zvoka K = 3 dB(A):
L-PA (EN 60704-1)	dB (A)	79,15
L-WA (EN 60704-1)	dB (A)	87
Tresljaji enote K = 1,5 m/s2:	m/s2	3,72
Teža	kg	7,4

MODEL

SERIJSKA STEVILKA

SL Deklaracija o skladnosti ES

Makita Corporation, Anjo, Aichi, Japonska, izjavlja, da je (so) naslednji stroj(i) Makita:

v skladu z naslednjimi evropskimi direktivami:

Tehnično dokumentacijo hrani naš pooblaščeni predstavnik v Evropi, in sicer:

Makita International Europe Ltd,

Presoja skladnosti, ki jo predpisuje Direktiva 2000/14/ES, je bila opravljena po Prilogi V Izmerjena raven zvočnega tlaka L_PA: 86 dB (A); (K=3 dB(A))

Zajamčena raven zvočnega tlaka L_WA : 87 dB (A); (K=3 dB(A))

1. December 2010

Kato Tomoyasu

Direktor

4.3 Nepravilno koristenje

Zabranjeno je ulijevanje zapaljivih, eksplozivnih i otrovnih tekuciina u urejad.

Zabranjena je upotreba uredaja u potencijalno zapaljivom ili eksplozivnom okruženju.

Zabranjeno je koriistenje dodatne opreme koja nods originalna ili namijenjena posebno za taj uredaj.

4.3 Nepravilno koristenje

4.4 Glavne componente (vidi sliku 1)

B1 Podesiva mlaznica za rasprśivanje
B2 Baca
B3Pistoj sa sigurnosnim osiguračem
B4 Elektricni kabel sutukaçem
B5 Visokotlačna cijev
B6 Rezervoor sa sredstvom za pranje

4.4.1 Dodaci

C1 Alat za cziscenje mlaznice
C2 Komplet z rotirajuću mlaznicu
C3 Drska
C4 Cetka (na modelima koji imaju ovu značajku)
C5 Vitlo cijevi (na modelima koji imaju ovu značajku)

4.5 Sigurnosni ureadi

Urejosto je blze moguce sustavu za dovod vode.

5.4.1 Točke spajanja

• Odvod vode (OUTLET)
  Dovod vode s filtrom (INLET)

5.4.2 Spajanje na dovod vode

7.3 Zaustavljanje uredaja

1) Stavite prekidač u položaj (OFF/0).
2) Pritiskom na okidač pištolja oslobodite preostali tlak iz cijevi.
3) Aktivirajte osigurač (D).

7.4 Pokretanje

1) Otpustite osigurač (D).
2) Pritiskom na okidač pištolja oslobodite preostali zrak iz cijevi.
3) Stavite prekidač natrag u položaj (ON/1).

7.5 Skladišenje

1) Iskljucite uredj (OFF/O).
2) Izvucite utikač iz uticnice.
3) Zatvorite slavin za dovod vode.
4) Oslobodite preostali tlak iz pistolja dok sva voda ne isteće iz mlaznice.
5) Na kraju rada ispraznite i isperite rezerovoar za sredstvo za pranje. Za ispiranje rezerovoara koristite Čistu vodu umesto sredstva za pranje.
6) Aktiviraje osigurač pistolja (D).

7.6 Ponovno punjenje i koriistenje sredstva za ciscenje

Kada koristite sredstvo za cisćenje, podesiva mlaznica mora biti postavljena na " [ (na modelima koji imaju ovu značajku).

Uporaba visokotlačnog crijeva koje je dulje od originalnog crijeva isporučenog s urežajem za cisćenje ili uporaba dodatnog produžetka crijeva moze smanjiti ili potpuno zaustaviti dovod sredstva za pranje.
