Merk	Makita
Model	HW111
Producttype	Hogedrukreiniger
Werkdruk	9 MPa (max. 11 MPa)
Waterdebiet	6,2 L/min
Opgenomen vermogen	1,7 kW
Spanning / Frequentie	230 V / 50 Hz
Gewicht	7,4 kg
Motorisolatieklasse	F
Beschermingsgraad	IPX5
Geluidsdrukniveau (LWA)	87 dB(A)
Trillingen (K=1,5 m/s²)	3,72 m/s²
Max. temperatuur ingangswater	50 °C
Max. toevoerdruk	1 MPa
Terugslagkracht van het pistool (max)	13,6 N
TSS-functie (automatische stop)	Ja
Verstelbare kop	Ja (verstelbare straal)
Roterende spuitmond	Optioneel (set)
Detergenttank	Ja
Pistoolveiligheid	Ja (vergrendeling)
Thermische motorbescherming	Ja
Aansluiting drinkwater	Mogelijk met terugslagklep
Gebruik	Huishoudelijk en professioneel

Veelgestelde vragen - HW111 MAKITA

Hoe start ik de hogedrukreiniger Makita HW111?

Open de waterkraan volledig, ontgrendel de pistoolveiligheid (D), houd het pistool enkele seconden open en zet de schakelaar op ON/1. Zorg ervoor dat het apparaat voldoende van water wordt voorzien voordat u start.

Welk type detergent kan ik gebruiken met de HW111?

Gebruik alleen biologisch afbreekbare detergenten die compatibel zijn met de materialen van de slang en de kabel. Vermijd brandbare of giftige producten. De tank wordt direct gevuld en de dosering wordt ingesteld via de regelaar (F).

Hoe stel ik de waterdruk in?

Draai aan de drukregelaar (G) om de werkdruk aan te passen. De druk wordt aangegeven op de manometer (indien aanwezig). Draai ook aan de verstelbare kop (E) voor een sterkere of zwakkere straal.

Wat te doen als de pomp de normale druk niet bereikt?

Controleer of de spuitmond niet versleten is, het waterfilter schoon is, de watertoevoer voldoende is en er geen lucht in de pomp zit. Ontlucht de pomp door het pistool te bedienen terwijl het apparaat uit is totdat er een continue straal komt.

Hoe reinig ik de spuitmond en het filter?

Demonteer de lans, gebruik het reinigingsgereedschap (C1) om het gaatje in de kop te ontstoppen. Reinig het aanzuigfilter (L) en het detergentfilter met schoon water vóór elk gebruik. Zie afb.5 in de handleiding.

Kan ik een verlengsnoer gebruiken?

Ja, maar het verlengsnoer moet een beschermingsgraad IPX5 hebben en een doorsnede die is aangepast aan de lengte (zie tabel I in de handleiding). Een te kleine doorsnede kan spanningsverlies veroorzaken en het starten verhinderen.

Hoe bewaar ik het apparaat in de winter?

Voordat u het apparaat in de winter opbergt, laat u het draaien met een niet-agressieve en niet-giftige antivriesvloeistof. Berg het op in een droge, vorstvrije ruimte. Maak de detergenttank leeg en reinig deze.

Wat betekent het TSS-lampje en waarom stopt de motor als ik de trekker loslaat?

De TSS (Total Stop System) is een automatische stopfunctie: wanneer het pistool wordt gesloten, daalt de druk en schakelt de motor uit om energie te besparen. De motor start opnieuw zodra u het pistool opent, met een kleine vertraging (4-5 seconden).

Welke veiligheidsafstanden moeten worden aangehouden?

Richt de straal nooit op personen of dieren. Houd een afstand van minstens 15 meter tot personen en dieren, en minstens 30 cm tot oppervlakken tijdens het wassen, vooral banden en onderdelen onder druk.

Hoe ontgrendel ik de motor als deze niet start na een lange inactiviteit?

Gebruik het meegeleverde ontgrendelingsgereedschap (M): steek het in het achterste gat van de motor en draai handmatig de as om kalkaanslag te verwijderen. Als het probleem aanhoudt, neem contact op met een erkend technisch servicecentrum.

GEBRUIKSAANWIJZING HW111 MAKITA

1.1 De machine die u heeft aangeschaft is een product van hoog technologisch niveau, ontwikkeld door eén van de meest ervaren bedrijven in Europa op het gebied van hogedrukpompen. Om verzekerde te zijn van de Beste resultaten, hebben we een aantal regels opgesteld die u wordt verzocht aandachtig door te lezen enijdens het gebruik van het apparaat toe te passen. Hartelijk dank voor de goede keuze en veel succes bij het werk!

2 VEILIGHEIDSVOORSCHRIFTEN/OVERIGE RISICO'S

2.1 AANWIJZINGEN: WAT U NIET MOET DOEN

2.1.1 Vloeistoffen of met eigenschappen die een correcte werking van de machine in de weg staan. GEVAAR VOOR EXPLOSIES OF VERGIFTIGEN

2.1.2 Richt de waterstraal NIET op Personen of dieren. GEVAAR VOOR VERWONDINGEN
2.1.3 Richt de waterstraal NIET op de machine zelf, op elektrische onderdelen ervan of op andere elektrische apparatuur. GEVAAR VOOR ELEKTRISCHE SCHOKKEN
2.1.4 Gebruik de machine NIET buiten als het regent. GEVAAR VOOR KORTSLUITING
2.1.5 De machine mag NIET worden gebruikt door kinderen of onbekwame Personen. GEVAAR VOOR ONGEVALLEN
2.1.6 Raak de stekker en/of het stopcontact NIET aan met natte handen. GEVAAR VOOR ELEKTRISCHE SCHOKKEN
2.1.7 Gebruik de machine NIET als de elektricitetskabel beschadigd is. GEVAAR VOOR ELEKTRISCHE SCHOKKEN EN

KORTSLUITINGEN

2.1.8 Gebruik de machine NIET als de hagedrukslang beschadigd is. GEVAAR Voor EXPLOSIES
2.1.9! Blokkeer de hendel van het pistool NIET in de werkstand. GEVAAR VOOR ONGEVALLEN
2.1.10 Controleer op de aanwezigheid van het typeplaatje op de machine, waarschuw de dealer indien dit nicht het geval is. Machines zonder typeplaatje mogen Niet worden gebruikt, aangezien ze NIET te identificeren en potentieel gevaarlijk zijn. GEVAAR VOOR ONGEVALLEN
2.1.11 Kom Niet aan de veiligheidsklep en de beveiligingen en wijzig de afstelling er NIET van. GEVAAR VOOR EXPLOSIES
2.1.12 Verander de originele diameter van de straal van de kop NIET. DIT KAN DE WERKING OP GEVAARLUKE WIJZE VERANDEREN
2.1.13 Laat de machine NIET onbeheerd. GEVAAR VOOR ONGEVALLEN
2.1.14 Verplaats de machine NIET door te trekken aan de VOEDINGSKABEL. GEVAAR VOOR KORTSLUITINGEN
2.1.15 Vermijd de passage van voertuigen over de hagedrukslang.
2.1.16 Trek Niet aan de hagedrukslang om de machine te verplaatsen. GEVAAR VOOR EXPLOSIES
2.1.17 Een op de banden, ventielen en andere, onder druk staande onderdelen gerichte hagedrukstraal is potenteel gevaarlijk. Vermijd het gebruik van de draaiende mondstuk kit en houd tijdens het reinigen de straal altijd op een afstand van tenminste 30 cm. GEVAAR VOOR EXPLOSIES

2.2 AANWIJZINGEN: WAT U WEL MOET DOEN

2.2.1 Alle stroomgeleidende onderdelen MOETEN AFGESCHERMD ZIJN gegen de waterstraal. GEVAAR VOOR

KORTSLUITINGEN

2.2.2 De machine mag uitsluitend worden AANGESLOTEN op een hiervoorn geschikte elektriciteitsvoorziening die overeenstemt met het geldende normenstelsel (IEC 60364-1). GEVAAR VOOR ELEKTRISCHE SCHOKKEN

TIJDENS het opstarten van de machine können elektrische storingen optreden.

• Het gebruik van een veiligheids-differentiaaluitschakelaar (30 mA) zal extra personlijke bescherming bieden.

De installment van de modellen zonder stekker dient door gekwalificeerd personeel te worden uitgevoerd.

Gebruik uitsluitend geauthoriseerde verlangkabels met een geschikte doorsnede van de geleideredraten.

2.2.3 Als gevolg van de hoge druk zullen voorwerpen kennen wegstringen, gebruik waarom de beschemende kleding en beveiligingen die de verilheid en gezondheid van de bediener zullen waarborgen. GEVAAR VOOR VERWONDINGEN
2.2.4 Voordat u reparatives of onderhoudswerkzaamheden op de machine uitvoert dient u de stekker UIT HET STOPCONTACT TE TREKKEN. GEVAAR VOOR ONGEWENST STARTEN
2.2.5 HOUD, vanwege de terugslag, het pistool stevig VAST als u de hendel indrukt. GEVAAR VOOR VERWONDINGEN
2.2.6 HOUDT U ZICH AAN de voorschriften van hetplaatselijke waterleidingbedrijf. Volgens de EN 12729 (BA) norm kan de machine alleen danrechtstreeks op het openbare waterleidingnet worden aangesloten als in detoevoerleiding een terugstroomklep met afvoer is geinstalleer. GEVAAR VOOR VERVUILING
2.2.7 Het onderhoud en/of de reparatie van de elektrische onderdelen MOET worden uitgevoerd door bevoegt personeel. GEVAAR VOOR ONGEVALLEN
2.2.8 BLAAS eerst de restdruk af alvorens de slang van de machine af te koppelen. GEVAAR VOOR VERWONDINGEN
2.2.9 CONTROLEER iedere keer dat u het apparaat gebruikt en met regelmatige tussenpozen of alle schroeven goed+zijn aangedraaid en of alle onderdelen van de machine in goede staat verkeren; controller op kapotte of versleten onderdelen. GEVAAR VOOR ONGEVALLEN
2.2.10 GEBRUIK uitsluitend compatibel zich met de bekledingsmaterialen van de hagedrukslang / elektrische kabel. GEVAAR VOOR EXPLOSIES EN ELEKTRISCHE SCHOKKEN
2.2.11 HOUD personen en dieren op een afstand van tenminste 15 m. GEVAAR VOOR VERWONDINGEN

3 ALGEMENE INFORMATIE (FIG.1)

3.1 Gebruik van de handleiding

Deze handleding is een geintegreerd onderdeel van de machine en dient te worden bewaard om ook later te kunnen worden geraadpleegd. Lees hem voor de installmente en het gebruik aandachtig door. Bij het afstaan van het eigendom van het apparatus is de oude eigenaar ertoe verplicht om de handleding aan de neue eigenaar te overhandigen.

3.2 Levering

De machine worden gedeeltemelijk gedemonteerd in een kartonnen doos geleverd. De samenstelling van het geleverde product staat afgebeeld in fig. 1.

3.2.1 Bijgevoegde documentatione

A1 Handleiding voor het gebruik en onderhoud
A2 Veiligheidsvoorschriften
A3 Verklaring van overeenstemming
A4 Garantiebepalingen

3.3 Verwerking van het verpakkingsmaterialiaal

De materialen waaruit de verpakking bestaat vormen geen bedreig ing voor het milieu maar zullen wel gerecycled of verwerkt moeten worden in overeenstemming met de gelden normen van het land van bestemming.

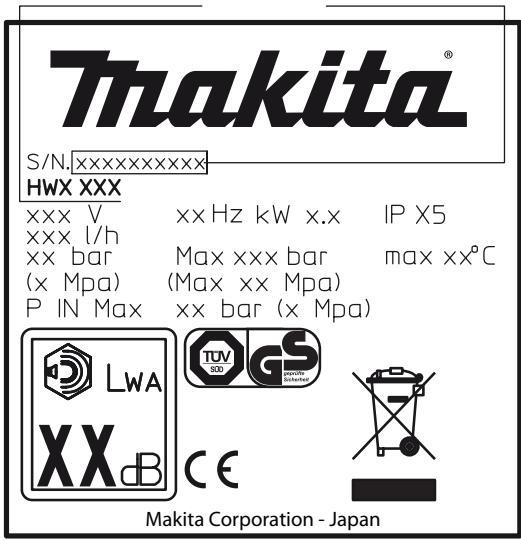

3.4 Informatieaanduidingen

Houdt u zich aan de informatie van de plaatjes op de machine.

Controleer of ze altiijd aanwezig en leesbaar zich; mocht dit Niet het geval zich dan moet u ze verrangen en de neueplaatjes opdezelfde plek aanbrengen.

Plaatje E1 - Wijst op de verplichting om de machine Niet als stedelijk afval te verweken; hij kan aan de distributeur worden teruggegeven op het moment dat u eenijke machine aanschaft. De elektrische en elektronische delen waarmee de machine is samengesteld mogen nicht opnieuw voor oneigenlijke doeleinden worden gebruikt vanwege de aanwezigheid van substanties die de gezondheid zouden konnen bedreigen.

3.4.1 Symbolen

Pictogram E2 - Geeft aan dat de machine bestemd is voor een professioneel gebruik, dat wil zeggen voor personen met ervaring en technische kennis en op

de hoogte van de toegepaste normen, wetten en in staat om de moodzakelijk handelingen te verrichten voor het gebruik en onderhoud van de machine.

Pictogram E3 - Geeft aan dat de machine bestemd is voor een Niet-professioneel (huishoudelijk) gelebruik.

4 TECHNISCHE INFORMATIE (FIG.1)

4.1 Voorzien gebruik

De machine is bestemd voor persoonlijk gebruik door voor het reinigen van voertuigen, auto's, vaartuigen, metselwerk enz., om hardnekig vuil met schoon water en biologisch afbreekbare chemische detergenten te verwijdenen.

Het wassen van motoren is slechts toegestaan indien het wieze water volgens de geldende normen worden verwerkt.

• Temperatur toevoerwater: zi typeplaatje op de machine.
• Druktoevoerwater: min. 0,1MPa - max. 1MPa.
• Temperatuur gebruiksomgeving: hoger dan 0^

De machine voldoet aan de EN 60335-2-79/A1 norm.

4.2 Bediener

Voor het herkennen van de bediener belast met het gebruik van de (professionele of nicht-professionele) machine verwijzen wij hier het pictogram op de omslag.

4.3 Niet toegestaan gebruik

De machine mag nicht worden gebruikt door Personen zonder ervaring of Personen die de instructies van de gebruiksaanwijzing Niet gelezen of begrenpen hebben.

De machine mag nicht worden gevoed met ontvlambare, explosieve en giftinge vloeistoffen.

De machine mag nicht worden gebruikt in een ontvlambare of explosieve omgeving.

Het gekruik van Niet-originele en Niet specifiek voor dit model bestemde onderdelen is verboden.

Het is verboden om wijzigingen op de machine aan te brengen; eventuele wijzigingen zullen de Verklaring van Overeenstemming doen komen verrallen en de Fabrikant vrijwaren van civiel- en strafrechtelijk aansprakelijkheid.

4.4 Hoofdbestanddelen (zie fig. 1)

B1 Regelbare sproeikop
B2 Lans
B3 Pistol met beveiliging
B4 Elektricheitskabel met stekker
B5 Hogedrukslang
B6 Tank reinigingsmiddel

4.4.1 Accessoires

C1 Werktuig voor het reinigen van de kop
C2 Kit draaiend mondstuk
C3 Handvat
C4 Borstel (waar voorzien)
C5 Slanghaspel (waar voorzien)

4.5 Veiligheidsinrichtingen

Let op - gevaar! Kom Niet aan de ve

• Veiligeidsklep en/of drukregelklep.

De veiligheidsklep is tevens een drukregelklep. Wanner het pistool wordt gesloten gaat de klep open en zal het water door de pompaan-zuiging recirculeren.
- Beveiliging (D): om ongewenste waterstralen te voorkomen.

Tijdens alle werkzaamheden voor de installmenten en montagemoet de machine losgekoppeld着眼 van het elektriciteitsnet.

Voor de montagevolgorde verwijzen wij hier fig. 2.

5.2 Montage van het draaiende mondstuk

(Voor de modellen die hiermee zijn uitgerust).

Met de draaiende mondstuk-kit beschikt u overeer waskracht.

Het gebruik van het draaiende mondstuk kan leiden tot een daling van de druk van 25% ten opzichte van de druk verkregen met de regelbare sproeikop. De kit met het draaiende mondstuk biedt u meer waskracht dankzij het roterende effect op de waterstraal.

5.3 Elektrische aansluiting

Let op - gevaar! Controller de s

1 Controller of de spanning en frequentie (V - Hz) van het elektriciteitsnet overeenstemmen met de waarden vermeld op het typeplaatje (fig. 2). Sluit de machine aan op een elektriciteitsnet dat is uitgerust met een efficiente aarding en een differentiaalbeveiliging (30mA) welke bij kortsluiting de elektrische voeding za onderbreken.

5.3.1 Gebruik van de verlangkabels

Gebruik kabels en stekkers met een "IPX5" beschemingsgraad.

De diameter van de verlangkabels moet evenredig+zijn aan de lengte ervan; hoe langer de kabel,des te groter zal de diameter ervan要去en zich. Zie tabel I.

5.4 Hydraulic aansluiting

Let op - gevaar! Zuiguitsluitend a

Zuig uitsluitend gefilterd of schoon water op. De waterkraan要去en watertoevoer garanderen die tenminste gelijk is aan de capacititeit van de pomp.

De machine moet zo zich möglichk bij het waterleidingnet worden geplaatst.

5.4.1 Verbindingsopeningen

Wateruitlaat (OUTLET)
Waterinlaat met filter (INLET)

5.4.2 Aansluiting op het openbare waterleidingnet

De machine mag alleen danrechtstreeks op het openbare drinkwaterleidingnet worden aangesloten als er in de toevoerleiding een terugstroomklep met afvoer overeenkomstig de geldende normen is geinstalleerd. Verzeker u ervan dat de binnendiameter van de slang tenminste 13mm is en dat hij verstevigd is.

6.1 Regeling van de spreiekop (waar voorzien)

Draai de spreiekop (E) om de waterstraal te regelen.

6.2 Regeling reinigingsmiddel (waar voorzien)

Gebruik de regulateur (F) voor de dosering van de hoeveelheid af te给他们 reinigingsmiddel.

6.3 Regeling afgithe reinigingsmiddel

Zet de spreiekop (E) in de stand "■" voor een afgifte met de juiste druk van het reinigingsmiddel (waar voorzien).

6.4 Regeling druk (waar voorzien)

Gebruik de regulateur (G) om de werkdruk te veranderen. De druk worden aangegeven door de manometer (indien aanwezig).

7 GEBRUIKSINFORMATIE (FIG. 4)

• Startinrichting (H)
  Zet de startinrichting in de stand (ON/1) om de motor voor het gebruik gereed te make.
  Zet de startinrichting in de stand (OFF/0) om de werkking van de machine te onderbreken.
  -Bedieningshendel waterstraal (I).

Let op - gevaar!

1 De machine要去ijdens de werkung op een degelijk en stabiel vlak staan, en zijn geplaatst zoals aangegeven in fig. 4.

7.2 Starten

1) Open de kraan van de waterleiding volledig;
2) Schakel de beveiliging (D) ut;
3) Houd het pistool enkele seconden lang geopend en start de machine met de startinrichting (ON/1).

Let op - gevaar!

Voordat u de machine in werkung stelt moet u zich ervan verzekeren dat de watertoevoer in orde is; het droge gebruik za de machine beschadigen en tijdens het gebruik mag u de ventilatioroesters Niet bedekken.

TSS Modellen - Bij de TSS modellen met automatische onderbreking van de aanvoer:

• zal, bij het sluiten van het pistool de dynamische druk de elektromotor onmiddelijk uitschaken (zie fig.4);
• zal, bij het openen van het pistool, de drukval de elektromotor automatisch starten en worden de druk waar met een zeer geringe vertraging hersteld;
• voor eenperfecte werking van de TSS mag het sluiten en openen van het pistool Niet met tussenpauzes van minder dan 4÷ 5 seconden worden uitgevoerd.

Om schade aan de machine te voorkomen要去 een droog gebruik ervan.

7.3 Stoppen

1) Zet de startinrichting in de stand (OFF/0).
2) Open het pistool en blaas de druk in de leidingen af.
3) Schakel de beveiliging (D) in.

7.4 Herstarten

1) Schakel de beveiliging (D)uit:
2) Open het pistool en blaas de in de leidingen aanwezig druk af.
3) Zet de startinrichting in de stand (ON/1).

7.5 Buiten gebruik stellen

1) Schakel de machine uit (OFF/0).
2) Trek de stekker uit het stopcontact
3) Draai de waterkraan dicht.

4) Blaas de resterende druk uit het pistool af totdat er geen water meer uit de kop komt.
5) Maak na het gebruik de reinigingsmiddeltank leeg. Voor het schoonmake van het reservoir moet u inplaats van het reinigingsmiddel schoon water gebruiken.
6) Schakel de beveiliging (D) van het pistool in.

7.6 Vullen en gebruik van het reinigingsmiddel

Het reinigingsmiddel moet worden afgegeben met de regelbare sproeikop in de stand " (haar voorzien).

Het gebruik van een langere hogedrukslang dan het standard met de hogedrukreiniger geleverde exemplaar of het gebruik van een extra verlengslang za het aanzuigen van het reinigingsmiddel konnen verminderen of volledig onderbreken.

7.7 Tips voor een correcte wasbeurt

Los het vuil op door het reinigingsmiddel gemengd met water op het droge oppervlak aan te brengen.

Werk bij verticale oppervlakken van benedenaar boven. Laat het product 1÷ 2 minuten inwerken, zonder het oppervlak zicher op te latent drogen.Werk met de hagedrukstraal op een afstand vaneer dan 30 cm, en begin van onderen.Zorg ervoor dat het spoelwater Niet op nog nicht behandelde oppervlakken druipt.

In bepaalde gevaln zult u het wasborstelmechanisme in werkig moeten stellen om het vuil te verwijderen.

De hopedruk is Niet altijd de Beste oplossing voor een goede wasbeurt omdat bepaalde oppervlakken erdoor beschadigd kuren raken. Het gebruik van de punststraal van de regelbare spreiekop en het gebruik van draaiend mondstuk op delicate en gelakte delen en op onder druk staande onderdelen (bijv. banden, ventilien...) kan better worden vermeden.

Een goede waswerking is op gelijke mate afhankelijk van de druk als van de hoeveelheid water.

8 ONDERHOUD (FIG. 5)

Alle, nicht in dit hoofdstuk behandelde onderhoudswerkzaamheden要去en bij een erkend Verkoop- en Servicecentrum worden uitgevoerd.

Let op - gevaar!

Vór alle werkzaamheden op de machine moet u de stekker stopcontact trekken.

8.1 Reiniging van de spreiekop

1) Demonteer de lans van het pistool.
2) Verwijder met het werktuig (C1) het vuil uit het gat van de kop.

8.2 Reiniging van het filter

Controleer, voor ieder gebruik, het aanzuigfilter (L) en dat van het reinigingsmiddel (waar voorzien) en houdt u zich, indien moodzakelijk, aan de aanwijzingen voor het reinigen.

8.3 Opheffen motorblokkering (waar voorzien)

Bij langdurige stilstand kan kalkaanslag de motor doen blokkeren. Om de blokkering op te heffen moet u de as draaien met een werktuig (M).

8.4 Opbergen

Voordat u de machine opbergt voor de winter, moet u haar met Nietagressieve/niet-toxische antivriesvloeistof lately draaien.

Bewaar het apparaat op een droge plek waar geen gevaar van vorst bestaat.

9 STORINGEN OPLOSSEN

Problemen	Mogelijk oorzaken	Oplossingen
De pomp bereikt de voorgeschreiben druk Niet	Mondstuk versleten	Vervang het mondstuk
	Waterfilter vies	Reinig het filter (fig. 5)
	Onvoldoende watertoevoer	Draai de kraan volledig open
	Er wordenlicht aangezogen	Controleer de verbindingen
	Er is lucht in de pomp	Schakel de machine uit en gebruik het pistool tot de straal ononderbroken is. Opnieuw inschakelen.
	Sproeikop Niet goed geregeld	Draai de spreiekop (E) (+) (fig. 3)
	Interventie thermostaatklep	Wacht tot de juiste watertemperatuur weir is hersteld
De pomp heeft druksprongen	Het water wordenuit een externe tank aangezogen	Sluit de machine aan op het waterleidingnet
	De temperatuur van het water aan de ingang is te hoog	Verminder de temperatuur
	Mondstuk verstoet	Reinig het mondstuk (fig. 5)
	Aanzuigfilter (L) vies	Reinig filter (L) (fig.5)
De motor "bromt" maar start Niet	Onvoldoende netspanning	Controleer of de netspanning overeenstem met die van het typeplaatje (fig. 2)
	Verlies van spanning door de verlangkabel	Controleer de karakteristieken van de verlangkabel
	Langdurige stop van de machine	Raadpleeg een erkend Technische Servicecentrum
	Problemen met de TSS Incorrecting	Raadpleeg een erkend Technische Servicecentrum
De motor "bromt" maar start Niet	Er is geen spanning	Controler op de aanwezigheid van spanning op het elektrici-teitsnet en controllerer of de stekker goed in het stopcontact zit (*)
	Problemen met de TSS Incorrecting	Raadpleeg een erkend Technische Servicecentrum
	De machine heeft langdurig stilgestaan	Vanaf het gat aan de achterkant moet u de motorblokkering opheffen met het werktuig (M) (voir de modellen waar bij dit is voorzien) (fig. 5)
Waterlekkage	Pakkingen versleten	Laat de pakking verwangen bij een erkend Technische Servicecentrum
	Interventie veilighidesklep bij vrij afvoer	Raadpleeg een bevoegd Servicecentrum
Lawaaigheid	De temperatuur van het water is te hoog	Verminder de temperatuur (zie technische gegevens)
Olielekkage	Pakkingen versleten	Raadpleeg een erkend Technische Servicecentrum
Alleen voor TSS: de machine start hoewel het pistool gesloten is	Dichting van het hogeduksysteme of het pomp circuit defect	Raadpleeg een erkend Technische Servicecentrum
Alleen voor TSS: wannee u aan de hendel van het pistool trekt komt er geen water uit (met gemonteerde voedingssslang)	Mondstuk verstocht	Reinig het mondstuk (fig. 5)
Er worden geen reinigingsmiddel aan- gezogen	Stand regelbare spreiekop op hoge druk	Zet de spreiekop in de"▶"stand (fig.3)
	Reinigungsmiddel te dik	Verdun met water
	Gebruik van verlengslangen voor hogedukslang	Monteer de oorspronkelijke slang terug
	Reinigungsmiddelcircuit vuil of richtgekoekt	Spoel met schoon water en verwijder eventuele aankoekin-gen Wanner het probleem aanhoudt要去 u het erkende Technische Servicecentrum raadplegen

(*) Indienijdens het gebruik de motor stil gaat staan en Niet更是 start moet u 2-3 minuten wachtenden voordat u hem opnieuw start (Interventie van de thermische beveiliging). Mocht het probleem zich vaker voordoen dan moet u de Technische Servicdienst waarschuwen.

Tecnische Gegevens (NL)	Unit	HW111
Capaciteit	L/min	6,2
Druk	MPa	9
Maximumdruk	MPa	11
Vermogen	kW	1,7
T° Voeding	°C	50
Maximale voedingsdruk	MPa	1
Afstotingskracht van het pistool bij de maximale druk	N	13,6
Motorisolation	-	Klasse F
Motorbescherming	-	IPX5
Spanning	V/Hz	230/50
Geluidsdrukniveau K = 3 dB(A):
LPA (EN 60704-1)	dB (A)	79,15
LWA (EN 60704-1)	dB (A)	87
Trillingen van het apparaat K = 1,5 m/s2:	m/s2	3,72
Gewicht	kg	7,4

MODEL

SERIENUMMER

NL EG verklaring van overeenstemming

Wij, van Makita Corporation, Banjo, Fichi, Japan, verklaren dat de volgende machine(s) van Makita:

Benaming van de machine

Hogedrukreiniger

Nr.model

HW111

Opgenomen vermogen

1,7 kW

conform is (zijn) aan de volgende Europese richtlijnen:

2006/42/EG, 2006/95/EG, 2002/95/EG, 2002/96/EG, 2004/108/EG, 2000/14/EG

en gefabricieerd is (zijn) in overeenstemming met de volgende normen of de volgende gestandaardiseerde documenten: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1

De technische documentatie worden bewaard bij unsere bevoegde vertegenwoordiger in Europa:

Makita International Europe Ltd,

De procedure ter beoordeling van de overeenstemming vereist door richtlijn 2000/14/EG is uitgevoerd in navolging van Bijlage V

Gemeten geluidsvermogenniveau LPA: 86 dB (A); (K = 3dB(A))

Gegarandeerd geluidsvermogenniveau LWA: 87 dB (A); (K = 3 dB(A))

06 December 2010

Kato Tomoyasu

Directeur

7.7 Soovitatav pesemisprotseduur
