Mærke	Makita
Model	HW111
Produkttype	Højtryksrenser
Arbejdstryk	9 MPa (maks. 11 MPa)
Vandflow	6,2 L/min
Effektforbrug	1,7 kW
Spænding / Frekvens	230 V / 50 Hz
Vægt	7,4 kg
Motorisoleringsklasse	F
Beskyttelsesklasse	IPX5
Lydtryksniveau (LWA)	87 dB(A)
Vibrationer (K=1,5 m/s²)	3,72 m/s²
Maks. vandindgangstemperatur	50 °C
Maks. forsyningstryk	1 MPa
Pistolens tilbageslagsstyrke (maks)	13,6 N
TSS-funktion (automatisk stop)	Ja
Justerbart hoved	Ja (justerbar stråle)
Roterende dyse	Tilvalg (kit)
Rensemiddelbeholder	Ja
Pistolsikring	Ja (låsning)
Motor termisk beskyttelse	Ja
Drikkevandstilslutning	Mulig med tilbageslagsventil
Anvendelse	Husholdning og professionel

Ofte stillede spørgsmål - HW111 MAKITA

Hvordan starter jeg Makita HW111 højtryksrenseren?

Åbn vandhanen helt, lås pistolsikringen op (D), hold pistolen åben i et par sekunder, og sæt derefter kontakten til ON/1. Sørg for, at maskinen er forsynet med vand, før du starter.

Hvilken type rensemiddel kan jeg bruge med HW111?

Brug kun biologisk nedbrydelige rengøringsmidler, der er kompatible med slange- og kabelmaterialerne. Undgå brandfarlige eller giftige produkter. Beholderen fyldes direkte, og doseringen justeres via regulatoren (F).

Hvordan justerer jeg vandtrykket?

Brug trykregulatoren (G) til at ændre arbejdstrykket. Trykket vises på manometeret (hvis monteret). For en stærkere eller svagere stråle skal du også dreje på det justerbare hoved (E).

Hvad gør jeg, hvis pumpen ikke når normalt tryk?

Kontroller, at dysen ikke er slidt, at vandfilteret er rent, at vandforsyningen er tilstrækkelig, og at der ikke er luft i pumpen. Udluf pumpen ved at aktivere pistolen med maskinen slukket, indtil der kommer en jævn stråle.

Hvordan renser jeg dysen og filteret?

Afmontér lansen, brug rengøringsværktøjet (C1) til at rense hovedets hul. For sugefiltret (L) og rensemiddelfilteret: rengør dem med rent vand før hver brug. Se fig. 5 i vejledningen.

Kan jeg bruge en el-forlængerledning?

Ja, men forlængerledningen skal have beskyttelsesklasse IPX5 og et tværsnit tilpasset dens længde (se tabel I i vejledningen). Utilstrækkeligt tværsnit kan føre til spændingstab og forhindre start.

Hvordan opbevarer jeg maskinen om vinteren?

Før vinteropbevaring skal du køre maskinen med en ikke-ætsende og ikke-giftig frostvæske. Opbevar den et tørt og frostfrit sted. Tøm og rengør rensemiddelbeholderen.

Hvad betyder TSS-indikatoren, og hvorfor stopper motoren, når jeg slipper aftrækkeren?

TSS (Total Stop System) er en automatisk stopfunktion: Når pistolen lukkes, falder trykket, og motoren slukker for at spare energi. Den genstarter, når du åbner pistolen med en let forsinkelse (4-5 sekunder).

Hvilke sikkerhedsafstande skal jeg overholde?

Ret aldrig strålen mod personer eller dyr. Hold en afstand på mindst 15 meter fra personer og dyr, og mindst 30 cm fra overflader under vask, især ved dæk og tryksatte komponenter.

Hvordan frigør jeg motoren, hvis den ikke starter efter lang tids inaktivitet?

Brug det medfølgende frigøringsværktøj (M): Indsæt det i hullet bag på motoren og drej akslen manuelt for at løsne kalkaflejringer. Hvis problemet fortsætter, kontakt et autoriseret servicecenter.

BRUGSANVISNING HW111 MAKITA

1.1 Den maskine, De har kegt, er et technologisk avanceret produkt, der er fremstillet af en af Europas forende fabrikanter af hojtrykspumper. For at opna den optimale ydelse bedes De lese delle brochure omhyggeligt og folge instrukserne hvr gang, De anvender maskinen. Vi takker Dem for valget af vort produkt og onsker Dem god arbejdslyst.

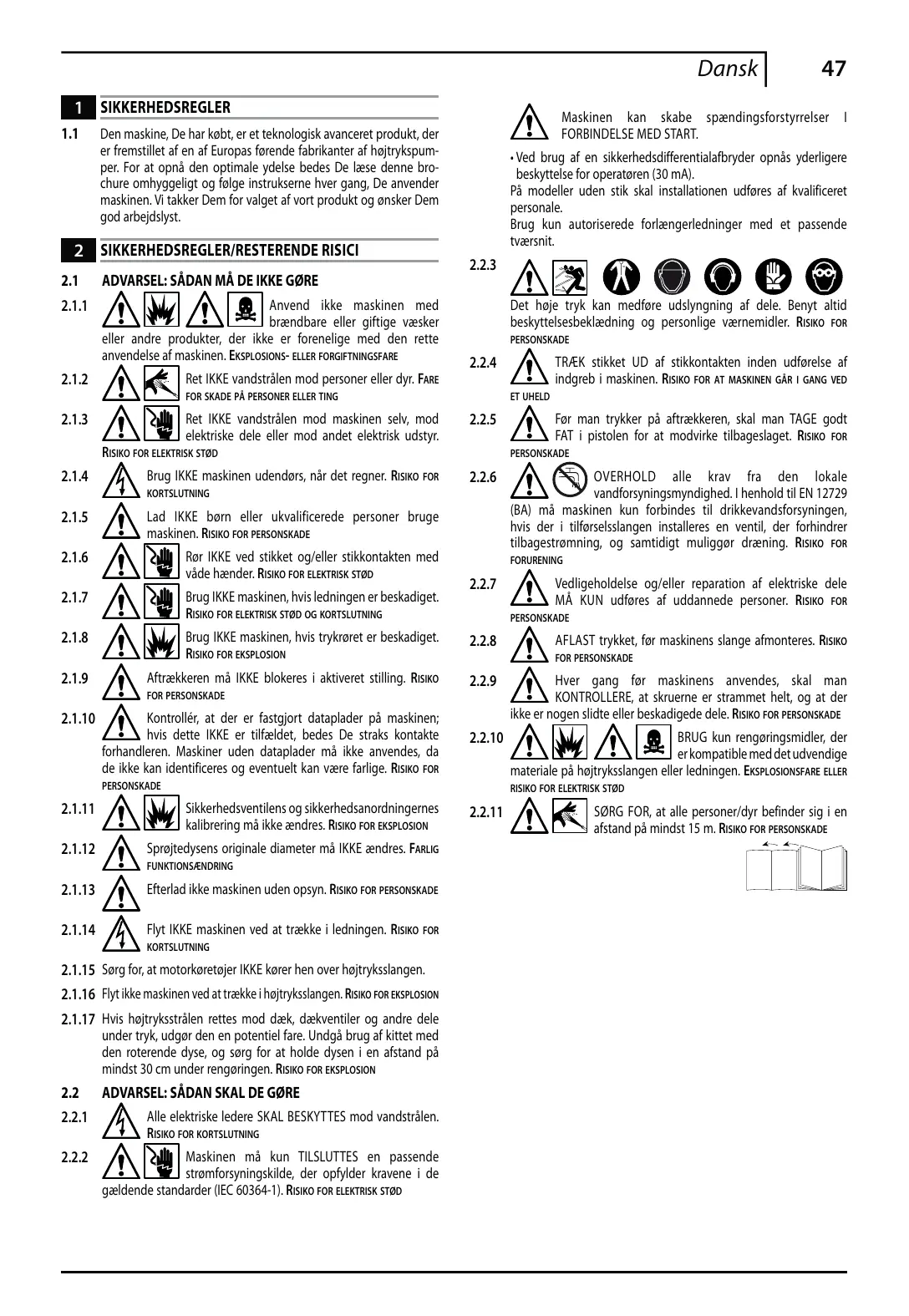

2 SIKKERHEDSREGLER/RESTERENDE RISICI

2.1 ADVARSEL: SÄDAN MÄ DE IKKE GÖRE

2.1.1 Anvend/DDkke maskinen med brændbare erer giffige væskereller andre produkter, der ici er forenelige med den rette anvendelse af maskinen. EKSPLOSIONS- ELLER FORGIFTNINGSFARE

2.1.2 Ret IKKE vandstrålen mod personer eller dyr. FARE FOR SKADE PÅ PERSONER ELLER TING

2.1.3 Ret IKKE vandstralen mod maskinen selv, mod elektriske deler mod andet elektrisk udstyr. RISIKO FOR ELEKTRISK STØD

2.1.4 Brug IKKE maskinen udendørs, nár det regner. RISIKO FOR KORTSLUTNING

2.1.5 Lad IKKE boorn ell erukvalificerede personer brugemaskinen.RISIKOFOR PERSONSKADE

2.1.6 Rør IKKE ved stikket og/eller stikkontakten med våde hænder. Risiko FOR ELEKTRISK STØD

2.1.7 Brug IKKE maskinen, hvis ledningen er beskadiget. RISIKO FOR ELEKTRISK STØD OG KORTSLUTNING

2.1.8 Brug IKKE maskinen, hvis trykrøret er beskadiget. RISIKO FOR EKSPLOSION

2.1.9! Aftrakkeren ma IKKE blokeres i aktiveret stilling. Risiko FOR PERSONSKADE

2.1.10 Kontroller, at der er fastgjort dataplader på maskinen; hvis dette IKKE er tilfældet, bedes De straks kontakte forhandleren. Maskiner,uden dataplader mA ikke anvendesa de ikke kan identificeres og eventuelt kan være farlige. RISOKOFOR PERSONSKADE

2.1.11 Sikkherhedsventilens og sikkerhedsanordningernes kalibrering ma aktke aendres. Risiko FOR EKSPLOSION

2.1.12 Sprøjtedysens originale diameter må IKKE ændres. FARLIG FUNKTIONSændRING

2.1.13 Efterlad ikke maskinen.uden opsyn.RISIKO FOR PERSONSKADE

2.1.14 Flyt IKKE maskinen ved at trække i ledningen. Risiko FOR KORTSLUTNING

2.1.15 Sorg for, at motorkoretjer IKKE korer hen over hojtryksslangen.

2.1.16 Flyt ikke maskinen ved at trække i hojtryksslangen. Risiko FOR EKSPLOSION

2.1.17 Hvis højtryksstrålen rettes mod dæk,.dkækventiler og andre dele under tryk, udgør den en potentiel fare. Undgå brug af kittet med den roterende dyse, og sorg for at holde dysen i en afstand pa mindst 30 cm under rengøringen. Risiko FOR EKSPLOSION

2.2 ADVARSEL: SADAN SKAL DE GORE

2.2.1 Alle elektriske ledere SKAL BESKYTTES mod vandstralen. RISIKO FOR KORTSLUTNING
2.2.2 Maskinen mä kun TILSLUTTES en passende stromforsyningskilde, der opfylder kravene i de geldende standarder (IEC 60364-1). RISIKO FOR ELEKTRISK STØD

Maskinen kan skabe spelendingsforstyrelser I FORBINDELS MED START.

• Ved brug af en sikkerhedsdifferentiafbryder opnas yderligere beskyttelse for operatoren (30mA)

På modeller,uden stik skal installationen udføres af kvaliferet personale.

Brug kun autorisere de forlangerledninger med et passende tversnit.

2.2.3

Det haje tryk kan medfrole udslnyngning af dele. Benyt altid beskyttelssbeklaedning og personlige varnemidler. Risiko FOR PERSONSKADE

2.2.4

TRAK stikket UD af stikkontakten inden udfoelse af indgrepimaskinen. RISIKOFOR AT MASKINEN GARG I GANG VED

2.2.5

Før man trykker på aftrækkeren, skal man TAGE godt. FAT i pistolen for at modvirke tilbageslaget. RISIKO FOR KADE

2.2.6

OVERHOLD alle krav fra den lokale vandforsyningsmyndighed. I henhold til EN 12729 à maskinen kun forbinds til drikkevandsforsyningen, r i tilforselselangen installereres en ventil, der forhindertrømning, og samtidigt muliggør dræning. Risiko FORNG

2.2.7

Vedligheholdelse og/eller reparation af elektriske deli
MA KUN udfores af uddannede personer. RISIKO FOR
XADE

2.2.8

AFLAST trykket, for maskinens slange afmonteres. Risiko FOR PERSONSKADE

2.2.9

Hver gang for maskinens anvendes, skal man KONTROLLERERE, at skruerne er strammet welt, og at der hogen slideller beskadigede del. Risiko FOR PERSONSKADE

2.2.10

BRUG kun rengoringsmidler, der er kompatible med det udvendige e på højtryksslangen aller ledningen. EKPLOSIONSFARE ELLER R ELEKTRISK STØD

2.2.11

SORG FOR, at alle personer/dyr befindener sig i en afstand pa mindst 15 m. Risiko FOR PERSONSKADE

3 GENERELLE OPLYSNINGER (FIG.1)

3.1 Brug af vejledningen

Denne vejledning udgør en vigtig del af maskinens udstyr og skal opbevares til senere brug. Læs vejledningen omhyggeligt inden installation og brug. Ved et eventuelt salg af maskinen anbefales det ogsa at udlevere vejledningen.

3.2 Levering

Maskinen leveres delvist afmonteret i en papemballage.

Leveringens forskeigde dele er vist i fig.1.

A1 Betjenings- og vedligeholdsesvejledning

A2 Sikkerhedsregler

A3 Konformitetserklaering

A4 Garantibetingelser

3.3 Bortskaffelse af emballage

Emballagen er af genbrugsmaterialie og bør bortskaffes i henhold til lokale regler herom.

3.4 Informationsskilte

Overhold ophysningerne på maskinens skilte.

Kontroler, at skiltene er monterede og leselige. I modsat fald skal skiltene udskiftes. De nye skilte skal monteres i samme position.

Skilt E1 - Maskinen违法犯罪 som almindeligt affd. Maskinen kan indleverres til forhandleren i forbindelse med kəb af en ny maskine. Maskinens elektriske og elektroniske dele mä ikke genbruges til/DDt de formal, idet de indeholder sundhedskadelige stoffer.

3.4.1 Symboler

Ikon E2 - Maskinen er beregnet til professionel brug; dvs. den skal betjenes af personer, som har erfaring, teknik og lovgivningsmaessigt kendmt er i stand til at udfore den ndvendige form for vedligeholdse af maskinen.

Ikon E3 - Maskinen er beregnet til ikke-professionnel drug (privat hjem).

4 TEKNISKE OPLYSNINGER (FIG.1)

4.1 Tilsigtet anvendelse

Maskinen er beregnet til sørskilt brug til rengøring af koretojer, maskiner, bade, murværk osv. Maskinen benyttes til fjernelse af vanskeligt snavs ved hjælp af rent vand og biologisk nedbrydelige kemiske rengøringsmidler.

Motorkoretjers motorer ma kun rengores pa steder, hvor det snave sede vand bortskaffes med overholdelse af kravene i de geldende standarder.

• Vandets indløbstemperatur: se oplyningerne på maskinens dataplade.
  Vandets indloobstryk: min. 0,1 MPa -maks. 1 MPa.
• Omgivelsestemperatur ved drift: over 0^ .

Maskinen opfylder kravene i standarden EN 60335-2-79/A1.

4.2 Maskinens bruger

Vedrørende identifikation af de nødvendige kvalifikationer for maskinens bruger (professionel eller ikke-professionel) henvises til ikonet på omslaget.

4.3 Ikke tilsigtet anvendelse

Maskinen må ikke anvendes af ukvalificerede personer eller personer, som ikke har læst og forstæt oplysningerne i vejledningen.

Det er forbidt at forsyne maskinen med brandfarlige, eksplosive eller giffige væsker.

Det er forbidt at benyte maskinen i omgivelser med brand- og eksplosionsfare.

Det er forbudt at benytte uoriginalt udstyr og udstyr, som/DDke er beregnet specifikt til den pageldende model.

Det er forbudt at ænder maskinen. Eventuelle ændringer medfører bortfeld af konformitetserklæringen og fritag producernten for civil- og strafferetsliegt ansvar.

4.4 Hovedkomponenter (se fig. 1)

B1 Justerbar stralespids
B2 Lanse
B3 Pistol med sikkerhedsgreb
B4 Ledning med stik
B5 HoJtryksslange
B6 Beholder til rengaringsmiddel

4.4.1 Tilbehør

C1 Værktøj til rengöring af strålespids
C2 Kit med roterende dyse
C3 Håndtag
C4 Børste (hvis monteret)
C5 Slangetromle (hvis monteret)

4.5 Sikkerhedsanordninger

Advarsel - fare! Sikkerhedsventilens kalibrering på旅游度假 park.

• Sikkerheds- og/eller trykbegaansningsventil.

Sikkerhedsventilen fungerer och som trykbegrænsningsventil. Nár pistolen lukkes, abnes ventilen, og vendet recirkuleres gen-nem pumpæbningen.

• Sikkerhedsgreb (D): Hinderer utilisigtet tanding af vandstralen.

Se fig. 2 vedrorende rækkefolgen i forbindelse med montering.

5.2 Montering af roterende dyse

(hvor den forefindes)

Vaskekraften öges, hvis man anvender kittet med den roterende dyse. Brugen af den roterende dyse kan medføre et trykfald på 25% i forhold til det tryk, som opnås ved hjælp af den justerbare strålespids. Vandstrålens roterende effekt gør det muligt at sprede en oget vaskekraft.

5.3 Tilslutning af strøm

Advarel-fare! Kontroler, at stikkontaktens netspænding og frekvens (V/Hz) svarer til angivelserne på maskinens dataplade (fig. 2). Slut maskinen til en strømforsyningslinie med jordforbindelse og jordfejlsafbryder (30mA) , som afbryder forsyningen i tilfaalde af kortslutning.

5.3.1 Brug af forlaengerledninger

Brug forlangerledninger og stik med beskytttesesgrad IPX5. Forlangerledningernes tvarsnit skal vare proportionalt med langden, dvs. jo längere forlangerledningerne er, jo storre skal tvarsnittet vare. Se tabel I.

Anbring maskinen sā tæt som muligt på vandforsyningskilden.

5.4.1 Tilmutningsstudser

Vandafledning (OUTLET)
Vandforsyning med filter (INLET)

5.4.2 Tilslutting til lokal vandforsyning

I henhold til de geldende standarder ma maskinen kun forbindes direkte til drikveandsforsyningen, hvis der i forsyningslangen installereres en ventil, der forhinder tilbagestromning og samtidigt muliggor draning. Kontroler, at slangen er forstarket og har en diameter pa min. 13 mm.

6 JUSTERINGER (FIG.3)

6.1 Justering af stralespids (hvis dette er muligt)

Drej den justerbare strålespids (E) for at justere vandstralen.

6.2 Justering af rengøringsmiddel (hvis dette er muligt)

Drej på regulatoren (F) for at justere mängden af det sprechte ren:g-ringsmiddel.

6.3 Justering af spedning af rengøringsmiddel

Indstil den justerbare strålespids (E) i pos. "■" for at sprede rengø-ringsmidlet ved det korrekte tryk (hvis dit er muligt).

6.4 Justering af tryk (hvis dette er muligt)

Drej regulatoren (G) for at ændre arbejdstrykket. Trykket vises pa manometeret (hvis monteret).

7 OPLYSNINGER OM BRUG (FIG. 4)

7.1 Kontroller

• Startanordning (H).

Indstil startanordningen i pos. (1 ON) for at forberede motoren til start.
Indstil startanordningen i pos. (0 OFF) for at afbryde maskinen.

• Styregreb for vandstråle (I).

Advarsel - fare!

Maskinen skal hvile på et robust og stabilt underlag ndelse med brug. Anbring maskinen som vist i fig. 4.

7.2 Start

1) Aben vandhanen welt.
2) Løsn sikkerhedsgrebet (D).
3) Hold pistolen aben i et par sekunder og start maskinen ved hjelp af startanordningen (1 ON).

Advarsel-fare!

För maskinen startes, skal det kontrolleres, at den er tilsluttet vandforsyningen korrekt. Hvis man anvender maskinen.uden vend, kan den beskadiges. Ventilationsristene ma ikke tildækkes,ningar maskinen er i drift.

Modeller med TSS - På modeller med TSS med automatisk afbrydelse af Forsyningen:

• när pistonlen lukkes, afbrydes den elektriske motor automatisk af det dynamiske tryk (fig. 4);
• när pistolen abnes, startes den elektriske motor automatisk af trykfaldet, og trykket genetableres herefter med en meget begrænset forsinkelse;
• for at sikre en korrekt Funktion i TSS anordningen må lukning og Åbning af pistolen kun finde sted i intervaller på min. 4-5 sekunder.

For at undgå beskadigelse af maskinen帽子 den ikke kørte ør.

7.3 Afbrydelse

1) Indstil startanordningen i pos. (0 OFF).
2) Åben pistolen og udlign trykket i slangerne.
3) Fastspænd sikkerhedsgrebet (D).

7.4 Genstart

1) Løsn sikkerhedsgrebet (D).
2) Aben pistolen og fjern luften fra slangerne.
3) Indstil startanordningen i pos. (1 ON).

7.5 Opbevaring

1) Sluk for maskinen (0 OFF).
2) Tag stikket ud af stikkontakten.
3) Luk for vandhanen.
4) Udled resttrykket i pistolen, indtil der ici komer mere vand ud af stralespidsen.
5) Tøm og afvask beholderen til rengøringsmiddel after arbejdet. Benyt rent vand i stedet for rengøringsmiddel i forbindelse med afvaskning af beholderen.
6) Fastspænd pistolens sikkerhedsgreb (D).

7.6 Päfyldning og brug af rengöringsmiddel

Den justerbare strålespids skal vare placeret i pos. " [hvis dette er muligt).

Brug af en længere højtryksslange end den slange, som blev leveret sammen med højtryksreneren, eller brug af en forlæangerslange kan reducere eller afbryde indsugningen af rengøringsmiddel fuldstændigt.

Fyld beholderen med rengøringsmiddel med hj biologisk nedbrydelighed.

7.7 Anbefalet fremgangsmåde ved korrekt renssning med maskinen

Oplos snavset ved at pafore rengoringsmiddel blandet med vand pa den tøre overflade.

På lodrette flader arbejder man nedefra og opefter. Lad rengöringsmidlet virke i 1-2 minutter, men lad ikke overfladen tørre ud. Anvend derefter højtryksstrålen, idet De holder dysen i en afstand på mindst 30~cm fra overfladen og arbejder nedefra og opefter. Lad ikke vandet lobe over overflader, der ikke er vasket.

I nogle tilfælde er det ndvendigt at benyttte børsterne til afvask- ning for at fjerne snavset.

Hojt tryk er seks altid den bedste lösning til sikring af en god afvaskning, idet det kan beskadige visse former for overflader. Det frarades at benytte spidsstralen i den justerbare stralespids og med roterende dyse på sarte og lakerede dele damit på dele under tryk (eksempelvis dæk, dækventiler osv.).

En god afvaskning afhænger i lige sá høj grad af trykket og vandmaengden.

8 VEDLIGEHOLDELSE (FIG.5)

Træk stikket ud af stikkontakten inden udforelse af eb i maskinen.

8.1 Rengoring af stralespids

1) Tag lansen af pistolen.
2) Fjern eventuelt snavs fra hullet i strålespidsen ved hjælp af værktøjet (C1).

8.2 Rengoring af filter

Kontroler sugefilteret (L) og filteret til rengøringsmiddel (hvis monteret) hver gang inden brug, og rengør eventuelt filtrene som beskrevet.

8.3 Udlønsning af motor (hvis dette er muligt)

I tilfælde af langvarige afbrydelser kan kalkaflejringer medføre blokering af motoren. Løsn motoren ved at dreje motorakslen med værktøjet (M).

Opbevar maskinen på et tört sted, der er beskyttet mod temperaturer under frysepunktet.

9 FEJLFINDING

Problem	Mulig Årsag	Forslag
Pumpen kører ikke med det fore-skrevne tryk.	Den roterende dyse er slidt.	Udskift den roterende dyse.
	Vandfilteret er snavset.	Rens filteret (fig. 5).
	Vandforsyningen er'utilstrækkelig.	Åben vandhanen welt.
	Der suges luft ind i systemet.	Kontrollér forsyningskoblingerne.
	Luft i pumpen.	Sluk for maskinen og brug pistolen, indtil derkommen en konstant strøm af vand. Tænd derefter.
	Den justerbare strålespids er forkert justeret.	Drej den justerbare strålespids (E) (+) (fig. 3).
	Termostatventilen er udløst.	Vent, indtil den korrekte vandtemperatur er genetableret.
Pumpen har trykforskelle.	Vand suges ind fra ekstern beholder.	Forbind maskinen til vandforsyningen.
	Vandtemperaten er for høj ved forsyningen.	Nedsæt temperaten.
	Den roterende dyse er stoppet.	Rens den roterende dyse (fig. 5).
	Sugefilteret (L) er snavset.	Rens filteret (L) (fig. 5).
Motoen "brummer" men starter ikke.	For lav spænding ved forsyningen.	Kontrollér, at stikkontaktens spænding svarer til angivel-serne på datapladen (fig. 2).
	Spændingstab på grund af forlæringerledning.	Kontrollér forlæringerledningens karakteristika.
	maskinen har stæt uvirksom*Længe.	Ret henvendelse til et autoriseret servicecenter.
	Problemer med TSS anordningen.	Ret henvendelse til et autoriseret servicecenter.
Den elektriske motor starterHUke.	Spændingssvigt.	Kontrollér, at stikket er korrekt indsat i stikkontakten, og at der er spænding (*)
	Problemer med TSS anordningen.	Ret henvendelse til et autoriseret servicecenter.
	Maskinen har stæt uvirksom*Længe.	Løsn motoren ved at stikke værktøjet (M) gennem det bageste hull (til modeller, der er forberedt hertil)(fig. 5).
Der drypper vand.	Slidte pakninger.	Få pakningerne udskiftet ved et autoriseret servicecenter.
	Sikkerhedsventilen med fri bortledning er udløst.	Ret henvendelse til et autoriseret servicecenter.
Støj.	Vandtemperaten er for høj.	Nedsæt temperaten (se de tekniske specifikationer).
Der drypper olie.	Slidte pakninger.	Ret henvendelse til et autoriseret servicecenter.
Kun modeller med TSS: Maskinen starter selv med lukket pistol.	Tætningsfejl i hjθtrykssystemet eller i pumpens hydrauliske kredsløb.	Ret henvendelse til et autoriseret servicecenter.
Kun modeller med TSS: DerkommenHUke vand ud,+när pistolen Åbnes (forsyningslangen er tilsluttet).	Den roterende dyse er stoppet.	Rens den roterende dyse (fig. 5).
DerindsugesHUke rengøringsmiddel.	Den justerbare strålespids er indstillet til høj tryk.	Indstil strålespidsen i pos." " (fig. 3).
	Rengøringsmidlet er for tyktflydende.	Fortyd med vand.
	Der anwendes forlæangerslanger.	Montér den originale slange igen.
	Kredsløbet til rengøringsmiddel indeholder aflejringer erler er forsøvret.	Skyl med rent vent, og fjern eventuelle forsøvringer. Ret henvendelse til et autoriseret servicecenter, hvis proble-met fortsatirectional alhjulpet.

(*) Hvis motoren standser under drift og ikke genstarter, er det nødvendigt at vents 2-3 minutter inden motoren startes på ny (udlønsing af motorsikring). Ret henvendelse til det autorisere de servicecenter, hvis fejlen opstår gentagne gange.

Tekniske spekifikationer (DA)	Måleenhed	HW111
Kapacitet	L/min	6,2
Tryk	MPa	9
Maks. tryk	MPa	11
Effekt	kW	1,7
Forsyningstemperatur	°C	50
Maks. Forsyningstryk	MPa	1
Pistolens repulsionskraft ved maks. tryk	N	13,6
Motorisolering	-	Klasse F
Motorbeskyttelse	-	IPX5
Spending	V/Hz	230/50
Maks. lydtryk K = 3 dB(A):
L-PA (EN 60704-1)	dB (A)	79,15
L-WA (EN 60704-1)	dB (A)	87
Apparatets vibrationener K = 1,5 m/s2:	m/s2	3,72
Vægt	kg	7,4

MODEL

SERIENUMMER

DA EF-konformitetserklæring

Vi - Makita Corporation, Anjo, Aichi, Japan - erklærer, at følgende Makita maskine/ maskiner:

Maskinbetegnelse Hjtryksrenser

Modelnr. HW111

Effektforbrug 1,7 kW

opfylder kravene i følgende EU-direktiver:

og er produceret med overholdelse af kravene i ffolgende standarder eller i ffolgende standardiserede dokumenter: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1

Den tekniske dokumentation opbevares af vores autoriserede repraesentant i Europa:

Makita International Europe Ltd,

Fremgangsmåden i forbindelse med vurdering af konformiteten jf. direktivet 2000/14/EF er sket med overholdelse af kravene i bilag V.

Malt lydtryksniveau: 86 dB (A); (K = 3 dB(A))

Garanteret lydtryksniveau: 87 dB (A); (K = 3dB(A))

1. December 2010

Kato Tomoyasu

Direktør

1 SIKKERHETSREGLER

1.1 Maskinen du har anskaffet, er et technologisk avansert produit konstruert av en av Europas ledende fabrikanter av høytrykkspumper. For øppna best mulig resultat med maskinen din bør du lese dette bruksanvisingen grundig og følgne instruktjone hv er gang du bruker maskinen. Vi gratulerer deg med valget du har gjort og ønsker lykke til medBruken av maskinen.

2 SIKKERHETSINSTRUKSJONER/RESTERENDE RISIKOER

2.1 ADVARSEL: SIKKERHETSMESSIGE "FORBUD"

2.1.1 IKKE bruk maskinen med brannfarlige aller giftige vasker, dess andre producerkter som ikke passer sammen med korrekt bruk av maskinen. FARE FOR EKSPLOSJON ELLER FORGIFTNING

drikkevannet hvis vanntilforselen til maskinen er utstyrt med tilbakestromningssperre. FORURENSNINGSFARE

227

Folg det som stär på skiltene festet på maskinen.

• Vanntemperatur ved innlopet: Se maskinens merkeskilt.
• Vantrykk ved innlopet: min. 0,1 MPa - maks. 1 MPa.
• Romtemperatur ved drift: Over 0^ .

Maskinen er i samsvar med standarden EN 60335-2-79/A1.

4.2 Operatør

1. Maskinen på vår koplet fra strømmen nr du skal de installationjon og montering.

Angäende monteringssekvensen se fig. 2.

5.2 Montering av rotordysen

Behandle maskinen med rusthemmende, ikke-giftig frostvæske for maskinen settes bort for vinteren.

Oppbevar maskinen på et短时间内 frostsikkert sted.

9 FEILSØKING

3.2.1 Dokumentation som medfoljer

Maskinen skaplaceraspaaett sakertoch stadigterlag enlgnt anvisningarna i fig.4.

7.2 Start
