Typ produktu	Akumulátorová skrutkovačka
Značka	Bosch
Model	GTB 18V45 Professional
Menovité napätie	18 V
Voľnobežné otáčky	0 – 4 500 ot/min
Max. krútiaci moment (mäkké skrutkovanie) podľa ISO 5393	6,0 Nm
Upínanie nástroja	Šesťhranné puzdro 1/4"
Max. priemer skrutkovania	6 mm
Hmotnosť	1,3 – 2,3 kg (podľa batérie)
Odporúčaná teplota nabíjania	0 °C až +35 °C
Prevádzková a skladovacia teplota	-20 °C až +50 °C
Odporúčané batérie	GBA 18V..., ProCORE18V...
Odporúčané nabíjačky	GAL 18..., GAX 18..., GAL 36...
Hladina akustického tlaku	79 dB(A)
Hladina akustického výkonu	87 dB(A)
Vibrácie (skrutkovanie)	a_h < 2,5 m/s², K = 1,5 m/s²
Hlavné funkcie	Režim PowerSAVE, výsuvný doraz hĺbky, LED osvetlenie, pásový klip, ochrana proti preťaženiu a hlbokému vybitiu
Údržba a čistenie	Čistite vetracie štrbiny, pred akýmkoľvek zásahom vyberte batériu
Bezpečnosť	Pozorne si prečítajte bezpečnostné pokyny, používajte osobné ochranné prostriedky, neupravujte batériu
Náhradné diely a opraviteľnosť	Popredajný servis Bosch, náhradné diely k dispozícii, oprava do 5 dní cez SAV DIRECT
Všeobecné informácie	Návod na použitie k dispozícii vo viacerých jazykoch, možné otázky používateľov

Často kladené otázky - GTB 18V45 Professional BOSCH

Ako nabíjať batériu skrutkovačky Bosch GTB 18V45?

Používajte iba odporúčané nabíjačky (GAL 18..., GAX 18..., GAL 36...). Batéria je dodávaná čiastočne nabitá; pred prvým použitím ju úplne nabite. Môžete ju nabíjať kedykoľvek bez zníženia jej životnosti.

Aká je maximálna rýchlosť otáčania nástroja?

Voľnobežné otáčky sú 0 až 4 500 ot/min. Rýchlosť je premenlivá v závislosti od tlaku na spínač Zap/Vyp.

Ako nastaviť hĺbku zaskrutkovania?

Otáčajte nastavovacím krúžkom (3) na nastavenie výsuvného dorazu hĺbky. Otáčajte v smere hodinových ručičiek na zvýšenie hĺbky, proti smeru na zníženie. Vykonajte skúšky na nájdenie ideálneho nastavenia.

Čo znamená režim PowerSAVE a ako ho aktivovať?

Režim PowerSAVE umožňuje vypnúť motor, kým sa nástroj nezatlačí na obrobok. Aktivujte ho krátkym stlačením tlačidla Zap/Vyp PowerSAVE (9) a potom stlačením a zaaretovaním spínača Zap/Vyp. LED PowerSAVE (11) sa rozsvieti, keď je režim aktívny.

Ako uvoľniť skrutky pomocou dorazu hĺbky?

Na uvoľnenie skrutiek zarovnajte šípky na nastavovacom krúžku a prevodovej skrini, potom potiahnite krúžok dozadu, kým nezacvakne. Potom bude viditeľný hrot skrutkovača. Zvoľte smer otáčania doľava a spustite nástroj.

Aké typy batérií môžem použiť?

Odporúčané batérie sú GBA 18V... a ProCORE18V.... Používajte iba batérie špecificky určené pre tento nástroj, aby ste predišli riziku.

Ako čistiť a udržiavať skrutkovačku?

Pred čistením vždy vyberte batériu. Pravidelne čistite vetracie štrbiny pre optimálnu prevádzku. Použite suchú handričku; nepoužívajte vodu ani rozpúšťadlá.

Čo robiť, ak sa skrutkovačka náhle zastaví?

Nástroj je chránený proti preťaženiu a hlbokému vybitiu. Ak je teplota batérie príliš vysoká, rýchlosť sa automaticky zníži. Nechajte batériu vychladnúť. Ak sa nástroj úplne zastaví, batéria je vybitá; nabite ju.

Kde nájsť náhradné diely pre GTB 18V45?

Náhradné diely sú k dispozícii v popredajnom servise Bosch. Navštívte www.bosch-pt.com pre online objednávku alebo kontaktujte servis na čísle 0970821226 (Francúzsko). Uveďte 10-miestne číslo výrobku.

Ako bezpečne prepravovať batériu?

Lítium-iónové batérie podliehajú predpisom o nebezpečných materiáloch. Na prepravu treťou stranou si prizvite odborníka. Posielajte iba nepoškodené batérie, zakryte kontakty a zabalte ich tak, aby sa zabránilo pohybu.

NÁVOD NA OBSLUHU GTB 18V45 Professional BOSCH

Popis výrobku a výkonu

Upozornenie: Povolovanie skrutiek možno vykonať aj pomocou úplného odstránenia zasúvacieho hĺbkového dorazu (4).

Elektronáradie, akumulátory, príslušenstvo a obaly sa musia odovzdať na ekologickú recykláciu.

Elektronáradie a akumulátory/batérie nevyhadzujte do domového odpadu!

Pouze pro země EU:

Už nepoužiteľné elektrické náradie, chybné alebo vybité akumulátory/batérie sa musia likvidovať v triedenom odpade. Použite určené zberné miesta.

Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia pre elektrické náradie

VÝSTRAHA

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie

a špecifikácie dodané s týmto elektrickým náradím.

Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenie.

Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

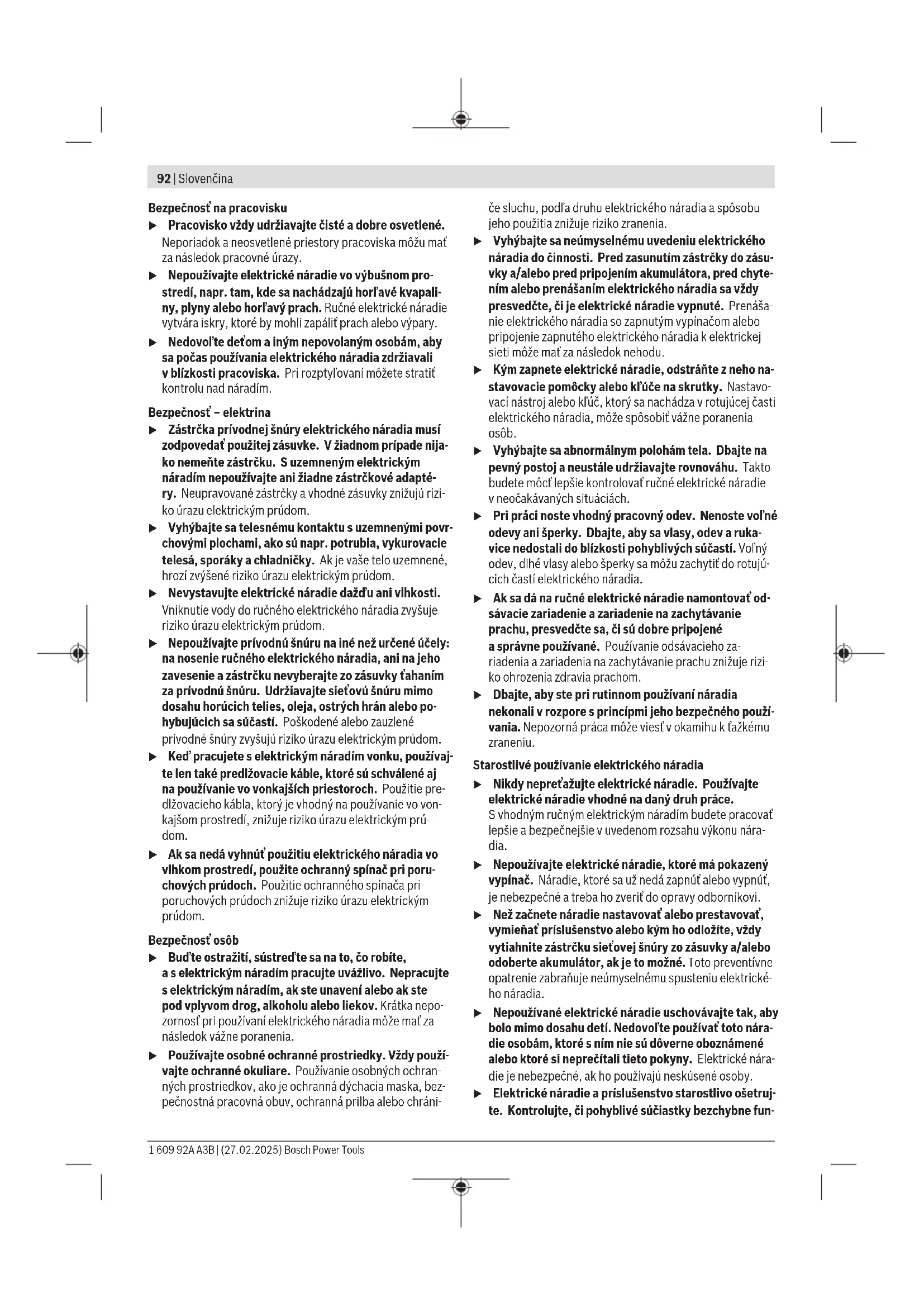

92 | Slovenčina

• Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary. Nedovoľte deťom ani nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratiť kontrolu nad náradím.

Bezpečnosť - elektrina

Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zásuvkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom. Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom. Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom. Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom. Keď pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým prúdom. Ak sa nedá vyhnúť použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.

Bezpečnosť osôb

Buďte ostražití, sústreďte sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia. Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.

ce sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.

Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, že je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu. Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo kľúče na skrutky. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobiť vážne poranenia osôb. Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môcť lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách. Pri práci noste vhodný pracovný odev. Nenoste voľné odevy ani šperky. Dbajte, aby sa vlasy, odev a rukávice nedostali do blízkosti pohyblivých súčastí. Voľné odevy, dlhé vlasy alebo šperky sa môžu zachytiť do rotujúcich častí elektrického náradia. Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom. Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viesť v okamihu k ťažkému zraneniu.

Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia. Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi. Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia. Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať to náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby. Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fun

Akumulátory nabíjajte len v nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka určená na nabíjanie iného typu akumulátorov, hrozí nebezpečenstvo požiaru. Do elektrického náradia používajte len špecificky určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru. Nepoužívané akumulátory uschovávajte tak, aby sa nemohli dostať do styku s kancelárskymi sponkami, mincami, kľúčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobiť skratovanie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo vznik požiaru. Z akumulátora môže pri nesprávnom používaní vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vypláchnite ich a vyhľadajte lekára. Unikajúca kvapalina z akumulátora môže spôsobiť podráždenie pokožky alebo popáleniny. Nepoužívajte poškodené alebo upravované akumulátory alebo náradie. Poškodené alebo upravované akumulátory môžu neočakávane reagovať a spôsobiť požiar, výbuch alebo zranenie. - Nevystavujte akumulátory alebo náradie ohňu ani vysokým teplotám. Vystavenie ohňu alebo teplote nad 130°C môže spôsobiť výbuch. Dodržiavajte pokyny týkajúce sa nabíjania a akumulátory alebo náradie nenabíjajte mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo teploty mimo špecifikovaného rozsahu môžu poškodiť akumulátor a zvýšiť riziko požiaru.

Servis

Ak vykonávate prácu, kde sa môže spojovací materiál dostať do kontaktu so skrytou elektroinštaláciou, držte elektrické náradie za izolované uchopovacie plochy. Spojovací materiál pri kontakte s fázou môže prepojiť odkryté kovové časti náradia s fázou a používateľ môže byť zasiahnutý elektrickým prúdom. Používajte vhodné prístroje na vyhľadávanie skrytých elektrických vedení a potrubí alebo sa obráťte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobiť požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu. ▶ Pri práci ručné elektrické náradie dobre držte. Pri uťahovaní a uvoľňovaní skrutiek môžu krátkodobo vznikať veľké reakčné momenty. Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou. Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť a môže zapríčiniť stratu kontroly nad ručným elektrickým náradím. Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Akumulátor môže horieť alebo vybuchnúť. Zabezpečte prívod čerstvého vzduchu a v prípade ťažkostí vyhľadajte lekára. Tieto výpary môžu podráždiť dýchacie cesty. Akumulátor neupravujte ani ho neotvárajte. Hrozí nebezpečenstvo skratu. ▶ Špicatými predmetmi, ako napr. klince alebo skrutkovače, alebo pôsobením vonkajšej sily môže dôjsť k poškodeniu akumulátora. Vo vnútri môže dôjsť ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriať. Akumulátor používajte iba vo výrobkoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením.

Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, pred ohňom, špinou, vodou a vlhkosťou. Hrozí nebezpečenstvo výbuchu a skratu.

Toto náradie je určené na zaskrutkovávanie a uvoľňovanie skrutiek.

Vyobrazené komponenty

Číslovanie zobrazených komponentov sa vzťahuje na znázornenie elektrického náradia na grafickej strane.

(1) Skrutkovací hrot (2) Dorazová objímka (3) Nastavovacia objímka pre reverzibilný hĺbkový doraz (4) Reverzibilný hĺbkový doraz (5) Prepínač smeru otáčania (6) Zaisťovacie tlačidlo zapínača/vypínača (7) Akumulátor (8) Tlačidlo na odistenie akumulátora (9) Tlačidlo zapnutia/vypnutia PowerSAVE (10) LED na osvetlenie miesta skrutkovania (11) LED indikácia PowerSAVE (12) Zapínač/vypínač (13) Rukoväť (izolovaná úchopová plocha) (14) Univerzálny držiak hrotov (15) Klip na opasok a) Toto príslušenstvo nepatrí do štandardného rozsahu dodávky.

Technické údaje

Akumulátorový skrutkovač GTB 18V-45
Číso položky	3601 JK7 0..
Menovité napătie V= 18
Voǐnobežné otáčkyA)	ot/min 0-4 500
Max. krútiaci moment pre mäkký skrutkový spoj podla ISO 5393A)	Nm 6,0
Upínanie nástroja ¼" vnútorny šest-	hran
Max. Ø skrutiek mm 6
HmotnostB)	kg 1,3-2,3
Odporučaná teplota okolia pri nabljani	°C 0 ... +35
Povlená teplota okolia pri prevážkeC) a pri skladovaní	°C -20 ... +50

Akumulátorový skrutkovač GTB 18V-45

Odporučané akumulátrory GBA 18V...	ProCORE18V...
Odporučané nabijačky GAL 18...	GAX 18..
	GAL 36...

A) Merané pri 20-25°C s akumulátorom ProCORE18V 4.0Ah B) Merané s GBA 18V 1.5Ah a ProCORE18V 12.0Ah. C) Obmedzený výkon pri teplotách < 0°C

Informácia o hlučnosti/vibráciách

Hodnoty emisií hluku zistené podľa EN 62841-2-2.

Uvedená úroveň vibrácií a hodnota emisií hluku reprezentujú hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšiť.

Na presný odhad emisií vibrácií a hluku by sa mal zohľadniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížiť.

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Montáž

Pred vykonávaním akýchkoľvek prác na elektrickom náradí (napr. údržba, výmena nástroja atď.) vyberte z elektrického náradia akumulátor. V prípade neúmyselného stlačenia zapínača/vypínača hrozí nebezpečenstvo poranenia.

Nabíjanie akumulátorov

Používajte len nabíjačky uvedené v technických údajoch. Len tieto nabíjačky sú prispôsobené lítiovo-iónovému akumulátoru používanému vo vašom elektrickom náradí.

Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite v nabíjačke.

Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.

Lítiovo-iónový akumulátor je vďaka „Electronic Cell Protection (ECP)“ chránený proti hlbokému vybitiu. Keď je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje.

Po automatickom vypnutí elektrického náradia už viac nestláčajte vypínač. Akumulátor by sa mohol poškodiť.

Dodržiavajte upozornenia týkajúce sa likvidácie.

Vyberanie akumulátora

Akumulátor (7) je vybavený dvoma blokovacími spínmi, ktoré majú zabrániť tomu, aby pri náhodnom neúmyselnom stlačení odisťovacieho tlačidla (8) akumulátor vypadol. Kým sa akumulátor nachádza v ručnom elektrickom náradí, je pridržiavaný v správnej polohe pomocou pružiny.

Na vybratie akumulátora (7) stlačte odisťovacie tlačidlo (8) a akumulátor vytiahnite smerom nahor z elektrického náradia. Nepoužívajte pritom neprimeranú silu.

Indikácia stavu nabitia akumulátora

Zelené LED kontrolky indikácie stavu nabitia akumulátora zobrazujú stav nabitia akumulátora. Z bezpečnostných dôvodov je zisťovanie stavu nabitia možné len vtedy, keď je elektrické náradie zastavené.

Stlačte tlačidlo pre indikáciu stavu nabitia, aby sa zobrazil stav nabitia. Je to možné aj vtedy, keď je akumulátor vybratý.

Ak po stlačení tlačidla pre indikáciu stavu nabitia nesvieti žiadna LED kontrolka, akumulátor je chybný a musí sa vymeniť.

Typ akumulátora GBA 18V...

LED kontrolky Kapacita

Neprerušované svetlo 3× zelená 60-100%

Neprerušované svetlo 2× zelená 30 - 60%

Neprerušované svetlo 1× zelená 5-30%

Blikanie 1 × zelená 0 - 5 %

Typ akumulátora ProCORE18V...

LED kontrolky Kapacita

Neprerušované svetlo 5× zelených 80-100%

Neprerušované svetlo 4× zelené 60 - 80%

Neprerušované svetlo 3× zelené 40 - 60%

LED kontrolky Kapacita

Neprerušované svetlo 2x zelené 20-40%

Neprerušované svetlo 1x zelená 5-20%

Blikanie 1x zelená 0-5%

Výmena nástroja (pozri obrázok A)

Pred vykonávaním akýchkoľvek prác na elektrickom náradí (napr. údržba, výmena nástroja atď.) vyberte z elektrického náradia akumulátor. V prípade neúmyselného stlačenia zapínača/vypínača hrozí nebezpečenstvo poranenia.

Stiahnite hĺbkový doraz (4) z elektrického náradia. Vytiahnite skrutkovací hrot (1) von. V prípade potreby sa môže vytiahnuť von aj univerzálny držiak hrotov (14) a vymeniť. V prípade potreby použite kliešte.

Po výmene nástroja nasuňte hĺbkový doraz (4) naspäť.

Prevádzka

Uvedenie do prevádzky

Vkladanie akumulátora

Upozornenie: Používanie akumulátorov, ktoré nie sú vhodné pre vaše elektrické náradie, môže viesť k chybnému fungovaniu alebo k poškodeniu elektrického náradia.

Prepínač smeru otáčania (5) nastavte do stredovej polohy, aby ste zabránili neúmyselnému zapnutiu. Nabitý akumulátor (7) vložte do rukoväti tak, aby citeľne zapadol a aby lícoval s povrchom rukoväti.

Nastavenie smeru otáčania (pozri obrázky E-F)

Na zaistenie stlačeného vypínača (12) zatlačte zaisťovacie tlačidlo (6).

Mierny tlak na vypínač (12) vyvolá nízke otáčky. Pri zvyšovaní tlaku sa otáčky zvyšujú.

Pri zaskrutkovávaní skrutiek nasaďte skrutku na skrutkovací hrot (1). Skrutku pridržiava magnetická sila univerzálneho držiaka hrotov (14). Posuňte prepínač smeru otáčania (5) na ľavej strane elektrického náradia k prednej strane elektrického náradia. Zapnite elektrické náradie a pritlačte hrot skrutky silno o obrobok. Skrutka sa zaskrutkuje až po dosiahnutie nastavenej hĺbky zaskrutkovania do obrobku. Reverzibilný hĺbkový doraz (4) sa dotkne obrobku a pohon sa vypne; univerzálny držiak hrotov (14) sa už neotáča. Skontrolujte hĺbku zaskrutkovania a v prípade potreby upravte nastavenie reverzibilného hĺbkového dorazu (4).

Nastavenie hĺbky zaskrutkovania (pozri obrázok B)

Pomocou nastavovacej objímky (3) možno predvoliť hĺbku zaskrutkovania hlavy skrutky do obrobku.

Otočte nastavovaciu objímku (3) do polohy želanej hĺbky zaskrutkovania. Číslo na stupnici viditeľné na okraji nastavovacej objímky (3) možno použiť ako referenčný bod pre želanú hĺbku zaskrutkovania.

Otáčaním nastavovacej objímky (3) v smere pohybu hodinových ručičiek sa nastaví väčšia hĺbka zaskrutkovania, otáčaním proti smeru pohybu hodinových ručičiek sa nastaví menšia

hĺbka zaskrutkovania. Vykrútením nastavovacej objímky (3) cez polohu MAX túto objímku úplne odoberiete z dorazovej objímky (2).

Potrebné nastavenie zistíte najlepšie vykonaním praktickej skúšky skrutkového spoja.

Režim PowerSAVE (pozri obrázok C)

Krátko stlačte vypínacie tlačidlo PowerSAVE (9), aby ste aktivovali režim PowerSAVE. LED indikácia PowerSAVE (11) sa rozsvieti. Potom krátko stlačte vypínač (12)

a zaistite ho stlačením zaisťovacieho

tlačidla (6). Motor bude deaktivovaný/odpojený, aj keď sa stlačí vypínač (12). Teraz mierne potlačte elektrické náradie do obrobku, aby ste aktivovali motor.

LED indikácia PowerSAVE (11) zhasne, keď sa elektrické náradie 30 minút nepoužíva. Pre opätovnú aktiváciu režimu PowerSAVE uvoľnite blokovanie krátkym stlačením vypínača (12). Potom znovu stlačte vypínač (12) a zaistite ho zaisťovacím tlačidlom (6). LED indikácia

PowerSAVE (11) sa opäť rozsvieti.

Reverzibilný hĺbkový doraz (pozri obrázok D)

Na povoľovanie skrutiek nasmerujte šípku na nastavovacej objímke (3) a na kryte prevodovky elektrického náradia oproti sebe. Potiahnite nastavovaciu objímku (3) smerom dozadu tak, aby bez voľného medzipriestoru priliehala na

kryt prevodovky a počuteľne zaskočila. Skrutkovací hrot (1) je teraz jasne viditeľný. Elektrické náradie je pripravené na povoľovanie alebo vyskrutkovávanie skrutiek.

Posuňte prepínač smeru otáčania (5) na ľavej strane elektrického náradia smerom dozadu (t. j. preč od prednej strany elektrického náradia). Prepínač smeru otáčania (5) na pravej strane elektrického náradia sa automaticky posunie dopredu. Zapnite elektrické náradie.

Upozornenie: Povoľovanie skrutiek možno robiť aj úplným odobratím reverzibilného hĺbkového dorazu (4).

Reverzibilný hĺbkový doraz (4) nemožno stiahnuť späť, keď sa nastavovacia objímka (3) nachádza na alebo nad polohou MAX.

Tepelne závislá poistka proti preťaženiu

Pri používaní v súlade s určením nemôže dôjsť k preťaženiu náradia. Pri nadmernom preťažení alebo prekročení prípustného rozsahu teploty akumulátora sa znížia otáčky. Elektrické náradie bude bežať s plnými otáčkami znova až po dosiahnutí prípustnej teploty akumulátora.

Ochrana proti úplnému vybitiu akumulátora

Lítium-iónový akumulátor je vďaka „Electronic Cell Protection (ECP)“ chránený proti hlbokému vybitiu. Keď je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje.

Upozornenia týkajúce sa práce

Spona na opasok

Servis pre zákazníkov vám odpovie na otázky týkajúce sa opravy a údržby vášho produktu, ako aj náhradných dielov. Rozložené výkresy a informácie k náhradným dielom nájdete aj na stránke: www.bosch-pt.com

Poradenský tím Bosch vám ochotne pomôže v otázkach týkajúcich sa našich produktov a ich príslušenstva.

V prípade akýchkoľvek otázok a objednávok náhradných dielov bezpodmienečne uveďte 10-miestne vecné číslo uvedené na typovom štítku produktu.

Slovensko

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Ďalšie servisné adresy nájdete na:

Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Dodržiavajte, prosím, aj prípadné ďalšie národné predpisy.

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.

Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Elektrické náradie, ktoré už nie je vhodné na používanie, a poškodené alebo použité akumulátory/batérie sa musia likvidovať oddelene. Využívajte na to určené zberné systémy. Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické produkty škodlivé účinky na životné prostredie a ľudské zdravie z dôvodu možnej prítomnosti nebezpečných látok.

Akumulátory/batérie:

Li-Ion:

Dodržujte pokyny uvedené v Časti Preprava (pozri „Preprava“, Stranka 97).

Magyar

Бастордддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддддд Зашафвац	GBT 18V-45
Пpenорачанн полочи GAL 18...	GAX 18..
	GAL 36...

A) Meranie pri 20-25 ° C s batériou ProCORE18V 4.0Ah B) Meranie s GBA 18V 1.5Ah ProCORE18V 12.0Ah C) Obmedzený výkon pri teplote < 0°C

Informácie o hluku/vibráciách

Hodnoty emisií hluku sa určujú podľa EN 62841-2-2.

Hladina akustického tlaku elektrického náradia je typicky: hladina akustického tlaku 79 dB(A); hladina akustického výkonu 87 dB(A). Neistota K = 3 dB.

Noste chrániče sluchu!
