Typ produktu	Wkrętarka bezprzewodowa
Marka	Bosch
Model	GTB 18V45 Professional
Napięcie nominalne	18 V
Prędkość obrotowa na biegu jałowym	0 – 4 500 obr/min
Moment obrotowy maks. (miękki) wg ISO 5393	6,0 Nm
Uchwyt narzędziowy	Sześciokątny zewnętrzny 1/4"
Maks. średnica wkręcania	6 mm
Waga	1,3 – 2,3 kg (w zależności od akumulatora)
Zalecana temperatura ładowania	0 °C do +35 °C
Temperatura pracy i przechowywania	-20 °C do +50 °C
Zalecane akumulatory	GBA 18V..., ProCORE18V...
Zalecane ładowarki	GAL 18..., GAX 18..., GAL 36...
Poziom ciśnienia akustycznego	79 dB(A)
Poziom mocy akustycznej	87 dB(A)
Wibracje (wkręcanie)	a_h < 2,5 m/s², K = 1,5 m/s²
Główne funkcje	Tryb PowerSAVE, chowany ogranicznik głębokości, oświetlenie LED, klips do paska, zabezpieczenie przed przeciążeniem i głębokim rozładowaniem
Konserwacja i czyszczenie	Czyścić szczeliny wentylacyjne, wyjmować akumulator przed jakimikolwiek czynnościami
Bezpieczeństwo	Uważnie przeczytać instrukcje bezpieczeństwa, stosować środki ochrony osobistej, nie modyfikować akumulatora
Części zamienne i naprawy	Serwis posprzedażowy Bosch, dostępne części zamienne, naprawa w ciągu 5 dni przez SAV DIRECT
Informacje ogólne	Instrukcja obsługi dostępna w kilku językach, możliwe pytania użytkowników

Często zadawane pytania - GTB 18V45 Professional BOSCH

Jak naładować akumulator wkrętarki Bosch GTB 18V45?

Używaj wyłącznie zalecanych ładowarek (GAL 18..., GAX 18..., GAL 36...). Akumulator jest dostarczany częściowo naładowany; naładuj go całkowicie przed pierwszym użyciem. Możesz go ładować w dowolnym momencie bez skracania jego żywotności.

Jaka jest maksymalna prędkość obrotowa narzędzia?

Prędkość obrotowa na biegu jałowym wynosi 0 do 4 500 obr/min. Prędkość jest zmienna w zależności od nacisku na przełącznik włącz/wyłącz.

Jak ustawić głębokość wkręcania?

Obróć pierścień regulacyjny (3), aby dostosować chowany ogranicznik głębokości. Obróć zgodnie z ruchem wskazówek zegara, aby zwiększyć głębokość, przeciwnie, aby ją zmniejszyć. Wykonaj próby, aby znaleźć idealne ustawienie.

Co oznacza tryb PowerSAVE i jak go włączyć?

Tryb PowerSAVE pozwala wyłączyć silnik, dopóki narzędzie nie zostanie dociśnięte do elementu. Włącz go, naciskając krótko przycisk PowerSAVE (9), a następnie uruchamiając i blokując przełącznik włącz/wyłącz. Dioda LED PowerSAVE (11) zapala się, gdy tryb jest aktywny.

Jak odkręcać wkręty za pomocą ogranicznika głębokości?

Aby odkręcić wkręty, wyrównaj strzałki na pierścieniu regulacyjnym i obudowie przekładni, a następnie pociągnij pierścień do tyłu, aż się zatrzaśnie. Końcówka wkręcania będzie wtedy widoczna. Wybierz lewy kierunek obrotów i uruchom narzędzie.

Jakie typy akumulatorów mogę stosować?

Zalecane akumulatory to GBA 18V... i ProCORE18V.... Używaj tylko akumulatorów przeznaczonych specjalnie do tego narzędzia, aby uniknąć ryzyka.

Jak czyścić i konserwować wkrętarkę?

Zawsze wyjmuj akumulator przed czyszczeniem. Regularnie czyść szczeliny wentylacyjne dla optymalnej wydajności. Używaj suchej szmatki; nie używaj wody ani rozpuszczalników.

Co zrobić, jeśli wkrętarka nagle się zatrzyma?

Narzędzie jest zabezpieczone przed przeciążeniem i głębokim rozładowaniem. Jeśli temperatura akumulatora jest zbyt wysoka, prędkość automatycznie się zmniejsza. Pozostaw akumulator do ostygnięcia. Jeśli narzędzie całkowicie się zatrzyma, akumulator jest rozładowany; naładuj go.

Gdzie znaleźć części zamienne do GTB 18V45?

Części zamienne są dostępne w serwisie posprzedażowym Bosch. Odwiedź www.bosch-pt.com, aby zamówić online lub skontaktuj się z serwisem pod numerem 0970821226 (Francja). Podaj 10-cyfrowy numer artykułu.

Jak bezpiecznie transportować akumulator?

Akumulatory litowo-jonowe podlegają przepisom dotyczącym materiałów niebezpiecznych. W przypadku transportu przez osobę trzecią skorzystaj z usług eksperta. Wysyłaj tylko nieuszkodzone akumulatory, zakryj styki i zapakuj je tak, aby uniknąć ruchu.

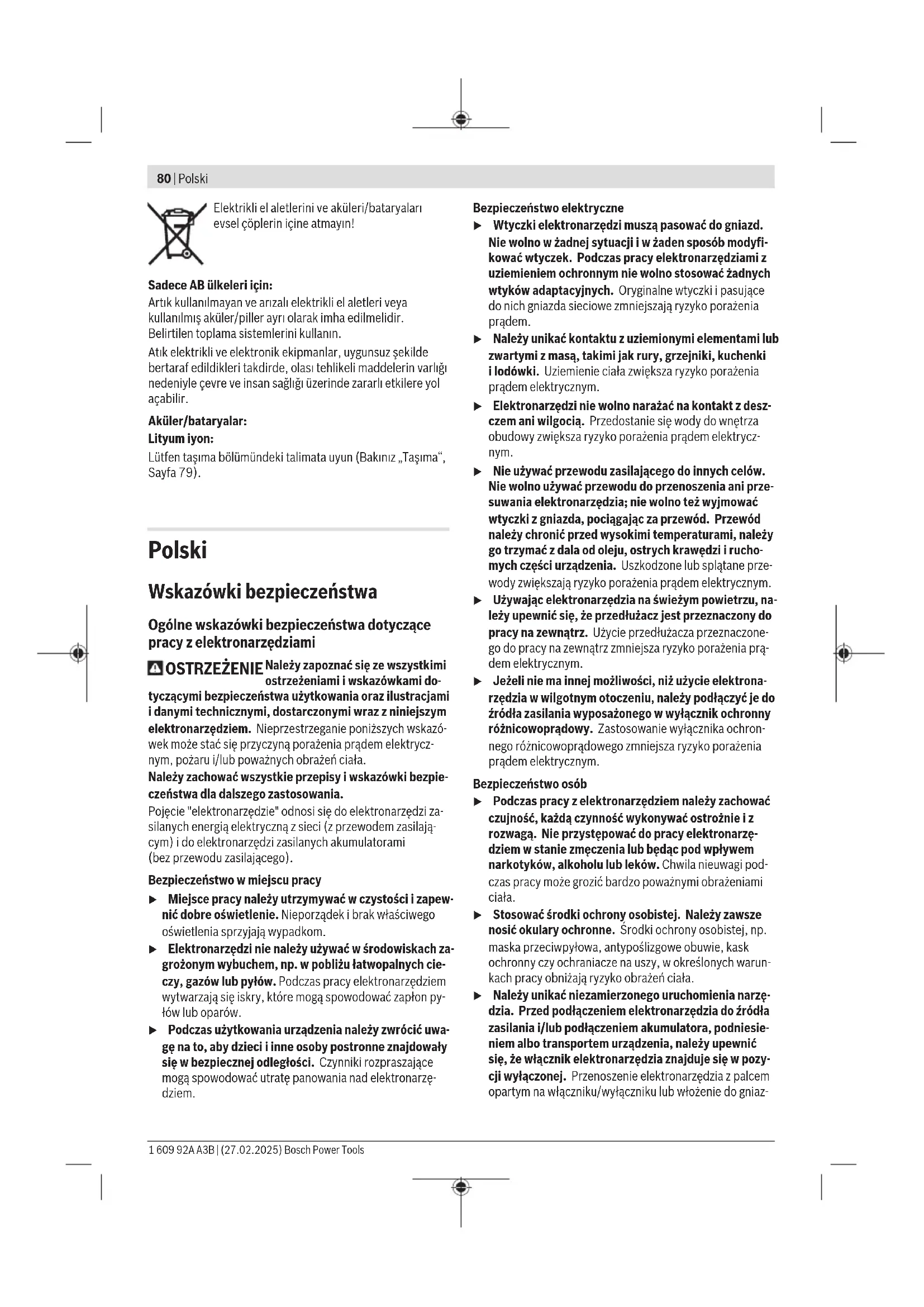

INSTRUKCJA OBSŁUGI GTB 18V45 Professional BOSCH

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami

OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami dotyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Należy zachować wszystkie przypisy i wskazówki bezpieczeństwa do dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo w miejscu pracy

Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom. Elektronarzędzi nie należy używać w środowiskach zagrożonych wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzane są iskry, które mogą spowodować zapłon pyłów lub oparów. Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie zwiększa ryzyko porażenia prądem elektrycznym. Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym. - Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani ciągnięcia elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym. Używając elektronarzędzia na świeżym powietrzu, należy upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym. Jeżeli nie ma innej możliwości, niż użycie elektronarzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osobiste

Podczas pracy elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzędziem w stanie zmęczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy może grozić bardzo poważnymi obrażeniami ciała. Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warunkach pracy obniżają ryzyko obrażeń. Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniazda

sieciowego wtyczki włączonego narzędzia może stać się przyczyną wypadków.

Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze pozostawione w ruchomych częściach urządzenia mogą spowodować obrażenia ciała. Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie lepiej zareagować w nieprzewidzianych sytuacjach. Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzymać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenia zdrowia pyłami. Nie wolno dopuścić, aby rutyna nabyta w wyniku częstej pracy elektronarzędziem zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia są w stanie spowodować poważne obrażenia.

Obsługa i konserwacja elektronarzędzi

Nie należy przeciążać elektronarzędzia. Należy dobrać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wykona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane. - Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione. Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przy odłożeniu elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne. Elektronarzędzia i osprzęt należy utrzymywać w nienagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypad

ków spowodowanych jest niewłaściwą konserwacją elektronarzędzi.

Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze. Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Wykorzystywanie elektronarzędzi do celów innych niż ich przeznaczenie jest niebezpieczne. Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i niezabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

Obsługa i konserwacja elektronarzędzi akumulatorowych

Akumulatory należy ładować tylko w ładowarkach o parametrach określonych przez producenta. W przypadku użycia ładowarki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru. Elektronarzędzia należy używać wyłącznie z przeznaczonymi do nich akumulatorami. Użycie innych akumulatorów może stwarzać ryzyko odniesienia obrażeń i zagrożenia pożarem. Nieużywany akumulator należy przechowywać z dala od metalowych elementów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogłyby powodować zwarcie biegunów akumulatora. Zwarcie biegunów akumulatora może skutkować oparzeniem lub wybuchem pożaru. Przechowywanie lub użytkowanie akumulatora w nieodpowiednich warunkach może spowodować wyciek elektrolitu. Należy unikać kontaktu z elektrolitem, a w razie przypadkowego kontaktu, przemyć skórę wodą. W przypadku dostania się elektrolitu do oczu, należy dodatkowo zasięgnąć porady lekarza. Elektrolit wyciekający z akumulatora może spowodować podrażnienie skóry lub oparzenia. Nie wolno używać uszkodzonych ani modyfikowanych akumulatorów i elektronarzędzi. Uszkodzone lub zmodyfikowane akumulatory mogą zachowywać się w sposób nieprzewidywalny, powodując niebezpieczne dla zdrowia skutki (zapłon, eksplozja, obrażenia). Akumulator należy trzymać z dala od ognia oraz chronić przed ekstremalnymi temperaturami. Wskutek działania ognia lub temperatury przekraczającej 130°C akumulator może eksplodować. Należy stosować się do wszystkich wskazówek dotyczących ładowania. Nie wolno ładować akumulatora lub elektronarzędzia w temperaturze znajdującej się poza zakresem określonym w niniejszej instrukcji. Niezgodne z instrukcją ładowanie lub ładowanie w temperaturze niemieszczącej się w zalecanym zakresie

może spowodować uszkodzenie akumulatora oraz zwiększyć ryzyko pożaru.

Serwis

Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia. Nie wolno w żadnym wypadku naprawiać uszkodzonego akumulatora. Naprawy akumulatora można dokonywać wyłącznie u producenta lub w autoryzowanym punkcie serwisowym.

Wskazówki dotyczące bezpieczeństwa przy wkrętarkach

Podczas wykonywania prac, przy których element mocujący mógłby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie. Kontakt z przewodem elektrycznym pod napięciem może spowodować przeniesienie napięcia na nieizolowane części metalowe elektronarzędzia, grożąc porażeniem prądem elektrycznym. Należy używać odpowiednich detektorów w celu zlokalizowania instalacji lub zwrócić się o pomoc do lokalnego dostawcy usługi. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe. Elektronarzędzie należy mocno trzymać. Podczas dokręcania i odkręcania wkrętów i śrub mogą okresowo wystąpić wysokie momenty reakcji. Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem. W razie uszkodzenia akumulatora lub stosowania go niezgodnie z przeznaczeniem mogą wystąpić opary. Akumulator może się zapalić lub wybuchnąć. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podrażnić drogi oddechowe. - Nie modyfikować ani nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. Ostre przedmioty, takie jak gwoździe lub śrubokręty, a także działanie sił zewnętrznych mogą spowodować uszkodzenia akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do samoistnego zapalenia, eksplozji lub przegrzania. Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można

ochronić akumulator przed niebezpiecznym dla niego przeciążeniem.

Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem, przed ogniem, zanieczyszczeniami, wodą i wilgocią. Istnieje zagrożenie zwarcia i wybuchu.

Opis urządzenia i ich zastosowania

Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nieprzestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Urządzenie jest przeznaczone do wkręcania i wykręcania śrub.

Przedstawione graficznie komponenty

Numeracja przedstawionych komponentów odnosi się do schematu elektronarzędzia, znajdującego się na stronie graficznej.

(1) Końcówka wkręcająca (2) Tuleja ogranicznika (3) Tuleja nastawcza wsuwanego ogranicznika głębokości (4) Wsuwany ogranicznik głębokości (5) Przełącznik kierunku obrotów (6) Przycisk blokady włącznika/wyłącznika (7) Akumulator (8) Przycisk odblokowujący akumulator (9) Włącznik/wyłącznik trybu PowerSAVE (10) Dioda LED do oświetlania obszaru roboczego (11) Wskaźnik LED trybu PowerSAVE (12) Włącznik/wyłącznik (13) Rękojeść (powierzchnia izolowana) (14) Uniwersalny uchwyt do końcówek wkręcających (15) Zaczep do paska a) Nie wchodzi w skład wyposażenia standardowego.

Dane techniczne

Wkrętarka akumulatorowa GTB 18V-45

Numer katalogowy		3 601 JK7 0..
Napiȩcie znamionowe V = 18
Prędkość obrotowa bez ob-ciażeniaA)	min-1	0 - 4500

Wkrętarka akumulatorowa GTB 18V-45

Maks. moment obrotowy, wkręcanie miękkie wg ISO 5393A)	Nm 6,0
Uchwyt narȩźwiary wewétrzny sześćciokaty 1/4"
Maks. Ø wkrętów mm 6
WagaB)	kg 1,3-2,3
Zalecana temperatura oto-czenia podczasławania	°C 0 ... +35
Dopuszczalna temperatura otoczenia podczas pracyc)i podczas przyechowywnia	°C -20 ... +50
Zalecane akumulatory GBA 18V...	ProCORE18V...
Zalecaneławarki GAL 18...	GAX 18..
	GAL 36...

A) Pomiar wykonany przy temperaturze 20-25°C z akumulatorem ProCORE18V 4.0Ah B) Pomiar przy zastosowaniu GBA 18V 1.5Ah i ProCORE18V 12.0Ah. C) Ograniczona wydajność w przypadku temperatur < 0°C

Informacje o emisji hałasu i drgań

Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN 62841-2-2.

Określony w skali A typowy poziom hałasu emitowanego przez urządzenie wynosi: poziom ciśnienia akustycznego 79 dB(A); poziom mocy akustycznej 87 dB(A). Niepewność pomiaru K=3 dB.

Stosować środki ochrony słuchu!

Wartości drgań a (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z EN 62841-2-2:

Dokręcanie śrub i nakrętek o maksymalnie dopuszczalnej wielkości: a_h < 2,5m / s²,K = 1,5m / s²

Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną procedurą pomiarową i mogą zostać użyte do porównania elektronarzędzi. Można ich także użyć do wstępnej oceny poziomu drgań i poziomu emisji hałasu.

Podany poziom drgań i poziom emisji hałasu jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji hałasu mogą różnić się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spo-

-wodować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę osoby obsługującej przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy.

Montaż

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnieje niebezpieczeństwo doznania obrażeń.

Ładowanie akumulatora

Należy stosować wyłącznie ładowarki wyszczególnione w danych technicznych. Tylko te ładowarki są odpowiednie do ładowania zastosowanego w elektronarzędziu akumulatora litowo-jonowego.

Wskazówka: W momencie dostawy akumulator jest naładowany częściowo. Aby zagwarantować pełną wydajność akumulatora, należy przy pierwszym użyciu całkowicie naładować akumulator w ładowarce.

Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.

Dzięki systemowej elektronicznej ochronie ogniw "Electronic Cell Protection (ECP)" akumulator litowo-jonowy jest zabezpieczony przed głębokim rozładowaniem. W przypadku rozładowania akumulatora układ ochrony odłącza urządzenie: narzędzie przestaje być poruszane.

Po automatycznym wyłączeniu elektronarzędzia nie naciskać ponownie włącznika/wyłącznika. Można w ten sposób uszkodzić akumulator.

Przestrzegać wskazówek dotyczących utylizacji odpadów.

Wyjmowanie akumulatora

Akumulator (7) posiada dwa stopnie blokady, zapobiegające jego wypadnięciu w przypadku niezamierzonego naciśnięcia przycisku odblokowującego (8). Akumulator, umieszczony w obudowie elektronarzędzia, przytrzymywany jest na miejscu za pomocą sprężyn.

W celu wyjęcia akumulatora (7) nacisnąć przycisk odblokowujący (8) i pociągnąć akumulator do przodu, wyjmując go z elektronarzędzia. Nie należy przy tym używać siły.

Wskaźnik stanu naładowania akumulatora

Zielone diody LED wskaźnika stanu naładowania akumulatora pokazują stan naładowania akumulatora. Ze względów bezpieczeństwa stan naładowania akumulatora można skontrolować tylko przy wyłączonym elektronarzędziu.

Nacisnąć przycisk wskaźnika stanu naładowania lub, aby pojawiło się wskazanie stanu naładowania. Można to zrobić także po wyjęciu akumulatora.

Jeżeli po naciśnięciu przycisku wskaźnika stanu naładowania nie świeci się żadna dioda LED, oznacza to, że akumulator jest uszkodzony i należy go wymienić.

Typ akumulatora GBA 18V...

Diody LED Pojemność

Światło ciągłe, 3 zielone diody LED 60-100%

Wymiana narzędzi roboczych (zob. rys. A)

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnieje niebezpieczeństwo doznania obrażeń.

Zdjąć ogranicznik głębokości (4) z elektronarzędzia. Wyjąć końcówkę wkręcającą (1). W razie potrzeby przy wyjmowaniu wymienić uniwersalny uchwyt do końcówek wkręcających (14). W razie konieczności należy użyć szczypiec.

Po wymianie narzędzia roboczego ponownie założyć ogranicznik głębokości (4).

Praca

Uruchamianie

Wkładanie akumulatora

Wskazówka: Użycie niedostosowanych do danego elektronarzędzia akumulatorów może prowadzić do niewłaściwego działania lub do uszkodzenia elektronarzędzia.

Przełącznik kierunku obrotów (5) należy ustawić w pozycji środkowej, aby zapobiec przypadkowemu uruchomieniu. Wsunąć naładowany akumulator (7) w rękojeść aż do wyczuwalnego zablokowania (akumulator powinien być włożony tak, aby znajdował się na równi z krawędzią rękojeści).

Ustawianie kierunku obrotów (zob. rys. E-F)

Za pomocą przełącznika obrotów (5) można zmienić kierunek obrotów elektronarzędzia. Przy naciśniętym włączniku/wyłączniku (12) jest to jednak niemożliwe.

Obroty w prawo: Przesunąć przełącznik kierunku obrotów (5) po lewej stronie elektronarzędzia w kierunku przodu elektronarzędzia. Przełącznik kierunku obrotów (5) po prawej stronie elektronarzędzia automatycznie przesunie się do tyłu.

Obroty w lewo: Przesunąć przełącznik kierunku obrotów (5) po lewej stronie elektronarzędzia do tyłu (odsuwając go od przedniej części elektronarzędzia). Przełącznik kierunku obrotów (5) po prawej stronie elektronarzędzia automatycznie przesunie się do przodu.

Włączanie/wyłączanie

Aby włączyć elektronarzędzie, należy nacisnąć włącznik/wyłącznik (12) i przytrzymać w tej pozycji.

Dioda LED świeci się, gdy włącznik/wyłącznik (12) jest naciśnięty do połowy lub całkowicie i zapewnia lepszą widoczność w przypadku niekorzystnych warunków oświetleniowych.

Aby zablokować naciśnięty włącznik/wyłącznik (12), należy nacisnąć przycisk blokady (6).

Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik (12) lub jeśli użyto przycisku blokady (6), nacisnąć krótko włącznik/wyłącznik (12), a następnie go zwolnić.

Ustawianie prędkości obrotowej

Prędkość obrotowa włączonego elektronarzędzia może być regulowana bezstopniowo, w zależności od siły nacisku na włącznik/wyłącznik (12).

Lekki nacisk na włącznik/wyłącznik (12) oznacza niską prędkość obrotową. Wraz ze zwiększającą się siłą nacisku prędkość obrotowa rośnie.

Wkręcanie wkrętów

W celu wkręcania wkrętów należy przyłożyć wkręt do końcówki wkręcającej (1). Wkręt jest przytrzymywany przez magnes uniwersalnego uchwytu do końcówek wkręcających (14). Przesunąć przełącznik kierunku obrotów (5) po lewej stronie elektronarzędzia w kierunku przedniej części elektronarzędzia. Włączyć elektronarzędzie i mocno docisnąć końcówkę wkrętu do obrabianego elementu. Wkręt zostanie wkręcony w obrabiany element aż do osiągnięcia ustawionej głębokości wkręcania. Wsuwany ogranicznik głębokości (4) dotyka obrabianego elementu, silnik jest wyłączony, a uniwersalny uchwyt do końcówek wkręcających (14) nie obraca się. Skontrolować głębokość wkręcania i w razie potrzeby wyregulować wsuwany ogranicznik głębokości (4).

Ustawianie głębokości wkręcania (zob. rys. B)

Za pomocą tulei nastawczej (3) można wstępnie ustawić głębokość wkręcania śruby w obrabianym elemencie.

Obróć tuleję nastawczą (3) w pozycję odpowiadającą wybranej głębokości wkręcania. Liczba na skali (widoczna z boku tulei nastawczej (3)) może posłużyć jako wskazówka dla wybranej głębokości wkręcania.

Obracanie tulei nastawczej (3) w kierunku zgodnym z ruchem wskazówek zegara zwiększa głębokość wkręcania, obracanie w kierunku przeciwnym do ruchu wskazówek zegara

zmniejsza głębokość wkręcania. Obracając tuleję nastawczą (3) dalej, poza pozycję MAX, można ją całkowicie zdjąć z tulei ogranicznika (2).

Właściwą głębokość wkręcania należy ustalić, przygowadzając wkręcanie próbne.

Tryb PowerSAVE (zob. rys. C)

Aby aktywować tryb PowerSAVE, należy krótko nacisnąć włącznik/wyłącznik PowerSAVE (9). Zaświeci się wskaźnik LED trybu PowerSAVE (11). Następnie należy krótko nacisnąć włącznik/wyłącznik (12) i zablokować

go poprzez naciśnięcie przycisku blokady (6). Silnik pozostanie unieruchomiony/wyłączony nawet wtedy, gdy zostanie naciśnięty włącznik/wyłącznik (12). Następnie należy lekko docisnąć elektronarzędzie do obrabianego elementu, aby uruchomić silnik.

Jeżeli elektronarzędzie nie będzie używane przez 30 minut, wskaźnik LED trybu PowerSAVE (11) przestanie się świecić automatycznie. Aby ponownie aktywować tryb PowerSAVE, należy zwolnić blokadę poprzez dwukrotne krótkie naciśnięcie włącznika/wyłącznika (12). Następnie należy ponownie nacisnąć włącznik/wyłącznik (12) i zablokować go poprzez naciśnięcie przycisku blokady (6). Ponownie zaświeci się wskaźnik LED trybu PowerSAVE (11).

Wsuwany ogranicznik głębokości (zob. rys. D)

W celu odkręcania śrub należy ustawić strzałki na tulei nastawczej (3) i obudowie przekładni w taki sposób, aby znajdowały się naprzeciwko siebie. Pociągnąć tuleję nastawczą (3) do tyłu, aż będzie ściśle przyle

gać do obudowy przekładni i zostanie w słyszalny sposób zablokowana. Końcówka wkręcająca (1) jest teraz wyraźnie widoczna. Elektronarzędzie jest gotowe do odkręcania lub wykręcania śrub.

Przesunąć przełącznik kierunku obrotów (5) po lewej stronie elektronarzędzia do tyłu (odsuwając go od przedniej części elektronarzędzia). Przełącznik kierunku obrotów (5) po prawej stronie elektronarzędzia automatycznie przesunie się do przodu. Włączyć elektronarzędzie.

Wskazówka: Odkręcanie śrub jest możliwe także po całkowitym wyjęciu wsuwanego ogranicznika głębokości (4).

Wsuwanego ogranicznika głębokości (4) nie można cofnąć, jeżeli tuleja nastawcza (3) znajduje się w pozycji lub poza pozycją MAX.

Termiczny wyłącznik przyłączeniowy

Stosowanego zgodnie z przeznaczeniem elektronarzędzia nie można przeciążać. Jeśli obciążenie jest zbyt duże lub jeśli przekroczony zostanie dopuszczalny zakres temperatur roboczych, prędkość obrotowa jest redukowana. Elektronarzędzie pracuje z pełną prędkością obrotową dopiero po ponownym osiągnięciu dopuszczalnej temperatury akumulatora.

Ochrona przed głębokim rozładowaniem

Dzięki systemowej elektronicznej ochronie ogniw "Electronic Cell Protection (ECP)" akumulator litowo-jonowy jest zabezpieczony przed głębokim rozładowaniem. W przypadku rozładowania akumulatora układ ochrony odłącza urządzenie: narzędzie przestaje się poruszać.

Wskazówki dotyczące pracy

Zaczep do paska

Za pomocą zaczepu (15) można wygodnie zawiesić elektronarzędzie, np. na pasku. Dzięki temu obie ręce są wolne, a elektronarzędzie znajduje się w zasięgu ręki.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnieje niebezpieczeństwo doznania obrażeń. Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę.

Obsługa klienta oraz doradztwo dotyczące użytkowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki techniczne oraz informacja o częściach zamiennych można także znaleźć pod adresem: www.bosch-pt.com

Pracownicy biura obsługi firmy Bosch chętnie udzielą pomocy w przypadku zapytań dotyczących naszych produktów i osprzętu.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

86 | Čeština

E-Mail: [e-mail]

www.bosch-pt.pl

Dalsze adresy serwisowe zamieszczamy poniżej:

Zalecane akumulatory litowo-jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową przez użytkownika bez konieczności spełnienia jakichkolwiek dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np.: transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy stosować się do szczególnych wymogów dotyczących opakowania i znaczenia towarów. W takim wypadku podczas przygotowywania towarów do wysyłki należy skonsultować się z ekspertem ds. towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odstające styki należy zakleić, a akumulator zapakować w taki sposób, aby nie mógł się on poruszać w opakowaniu. Należy wziąć też pod uwagę ewentualne przepisy prawa krajowego.

Utylizacja odpadów

Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Elektronarzędzi i akumulatorów/baterii nie wolno wyrzucać do odpadów domowych!

Tylko dla krajów UE:

Niezdatne do użytku elektronarzędzia i uszkodzone lub zużyte akumulatory/baterie należy utylizować. Należy korzystać z przewidzianych systemów zbiórki.

W przypadku nieprawidłowej utylizacji zużytego sprzętu elektrycznego i elektronicznego mogą wystąpić szkodliwe skutki dla środowiska i zdrowia ludzkiego, wynikające z potencjalnej obecności substancji niebezpiecznych.

Akumulatory/baterie:

Li-Ion:

Prosimy postępować zgodnie ze wskazówkami umieszczonymi w rozdziale Transport (zob. "Transport", Strona 86).

Čeština

C) Omezený výkon při teplotách < 0°C

Informace o hluku a vibracích

Popis výrobku a výkonu

Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržování bezpečnostních upozornění a pokynů může způsobit úraz elektrickým proudem, požár a/nebo těžká zranění.

Prosím, všimněte si obrázků v přední části návodu k používání.

Používání v souladu s určením

Onnc npoaykty i nocnyr

Przestrzegaj wszystkich wskazówek bezpieczeństwa i instrukcji. Nieprzestrzeganie instrukcji bezpieczeństwa i instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń.

Prosimy o zapoznanie się z instrukcją obsługi przed rozpoczęciem pracy.

Przeznaczenie urządzenia

Urządzenie przeznaczone jest do wkręcania i wykręcania śrub.

Przedstawione komponenty

Numeracja przedstawionych komponentów odnosi się do rysunku elektronarzędzia na stronie z rysunkiem.

(1) Bita (2) Tuleja oporowa (3) Regulacja głębokości wkręcania (4) Ogranicznik głębokości (5) Przełącznik kierunku obrotów (6) Przycisk blokady wrzeciona (7) Akumulator (8) Przycisk odblokowania akumulatora (9) Włącznik PowerSAVE (10) Wskaźnik ładowania akumulatora (11) Wskaźnik PowerSAVE (12) Włącznik (13) Rękojeść (z antypoślizgową powierzchnią)

(14) Uchwyt uniwersalny (15) Mocowanie bitu a) To wyposażenie nie wchodzi w skład standardowego wyposażenia.

Konserwacja

Wymiana narzędzia (patrz rys. A)

Przed przystąpieniem do jakichkolwiek prac konserwacyjnych przy elektronarzędziu (np. konserwacji, wymiany narzędzia itp.) wyjmij akumulator z elektronarzędzia.

W przeciwnym razie, przypadkowe naciśnięcie włącznika/wyłącznika może spowodować obrażenia.

1 130 jjL
