Tipo de producto	Atornillador inalámbrico
Marca	Bosch
Modelo	GTB 18V45 Professional
Tensión nominal	18 V
Velocidad en vacío	0 – 4 500 rpm
Par máximo (atornillado blando) según ISO 5393	6,0 Nm
Portaherramientas	Hexágono hueco 1/4"
Diámetro máximo de atornillado	6 mm
Peso	1,3 – 2,3 kg (según batería)
Temperatura de carga recomendada	0 °C a +35 °C
Temperatura de uso y almacenamiento	-20 °C a +50 °C
Baterías recomendadas	GBA 18V..., ProCORE18V...
Cargadores recomendados	GAL 18..., GAX 18..., GAL 36...
Nivel de presión acústica	79 dB(A)
Nivel de potencia acústica	87 dB(A)
Vibraciones (atornillado de tornillos)	a_h < 2,5 m/s², K = 1,5 m/s²
Funciones principales	Modo PowerSAVE, tope de profundidad retráctil, iluminación LED, clip para cinturón, protección contra sobrecarga y descarga profunda
Mantenimiento y limpieza	Limpiar las ranuras de ventilación, retirar la batería antes de cualquier intervención
Seguridad	Leer atentamente las instrucciones de seguridad, usar equipo de protección personal, no modificar la batería
Piezas de repuesto y reparabilidad	Servicio posventa Bosch, piezas de repuesto disponibles, reparación en 5 días a través de SAV DIRECT
Información general	Manual de instrucciones disponible en varios idiomas, posibles preguntas de los usuarios

Preguntas frecuentes - GTB 18V45 Professional BOSCH

¿Cómo cargar la batería del atornillador Bosch GTB 18V45?

Utilice únicamente los cargadores recomendados (GAL 18..., GAX 18..., GAL 36...). La batería se entrega parcialmente cargada; cárguela completamente antes del primer uso. Puede recargarla en cualquier momento sin reducir su vida útil.

¿Cuál es la velocidad de rotación máxima de la herramienta?

La velocidad en vacío es de 0 a 4 500 rpm. La velocidad es variable según la presión ejercida sobre el interruptor de encendido/apagado.

¿Cómo ajustar la profundidad de atornillado?

Gire el anillo de ajuste (3) para ajustar el tope de profundidad retráctil. Gire en sentido horario para aumentar la profundidad, antihorario para disminuirla. Haga pruebas para encontrar el ajuste ideal.

¿Qué significa el modo PowerSAVE y cómo activarlo?

El modo PowerSAVE permite desactivar el motor hasta que se presione la herramienta contra la pieza. Actívelo presionando brevemente la tecla de encendido/apagado PowerSAVE (9) y luego accionando y bloqueando el interruptor de encendido/apagado. El LED PowerSAVE (11) se enciende cuando el modo está activo.

¿Cómo aflojar tornillos con el tope de profundidad?

Para aflojar tornillos, haga coincidir las flechas en el anillo de ajuste y la carcasa del engranaje, luego tire del anillo hacia atrás hasta que encaje. La punta de atornillado será visible. Seleccione la dirección de rotación izquierda y ponga la herramienta en marcha.

¿Qué tipos de baterías puedo usar?

Las baterías recomendadas son las GBA 18V... y ProCORE18V.... Utilice solo baterías específicamente designadas para esta herramienta para evitar cualquier riesgo.

¿Cómo limpiar y mantener el atornillador?

Retire siempre la batería antes de la limpieza. Limpie regularmente las ranuras de ventilación para un funcionamiento óptimo. Use un paño seco; no use agua ni disolventes.

¿Qué hacer si el atornillador se detiene repentinamente?

La herramienta está protegida contra sobrecargas y descargas profundas. Si la temperatura de la batería es demasiado alta, la velocidad se reduce automáticamente. Deje enfriar la batería. Si la herramienta se detiene por completo, la batería está descargada; recárguela.

¿Dónde encontrar piezas de repuesto para la GTB 18V45?

Las piezas de repuesto están disponibles a través del servicio posventa Bosch. Visite www.bosch-pt.com para pedir en línea o contacte al servicio de atención al cliente al 0970821226 (Francia). Indique el número de artículo de 10 dígitos.

¿Cómo transportar la batería de forma segura?

Las baterías de iones de litio están sujetas a la normativa sobre mercancías peligrosas. Para el transporte por terceros, recurra a un experto. Envíe solo baterías no dañadas, cubra los contactos y empaquételas de manera que se evite cualquier movimiento.

MANUAL DE USUARIO GTB 18V45 Professional BOSCH

Indicaciones de seguridad

Indicaciones generales de seguridad para herramientas eléctricas

ADVERTENCIA

Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificaciones

entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave.

Guarde todas las advertencias de peligro e instrucciones para futuras consultas.

El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (sin cable de red).

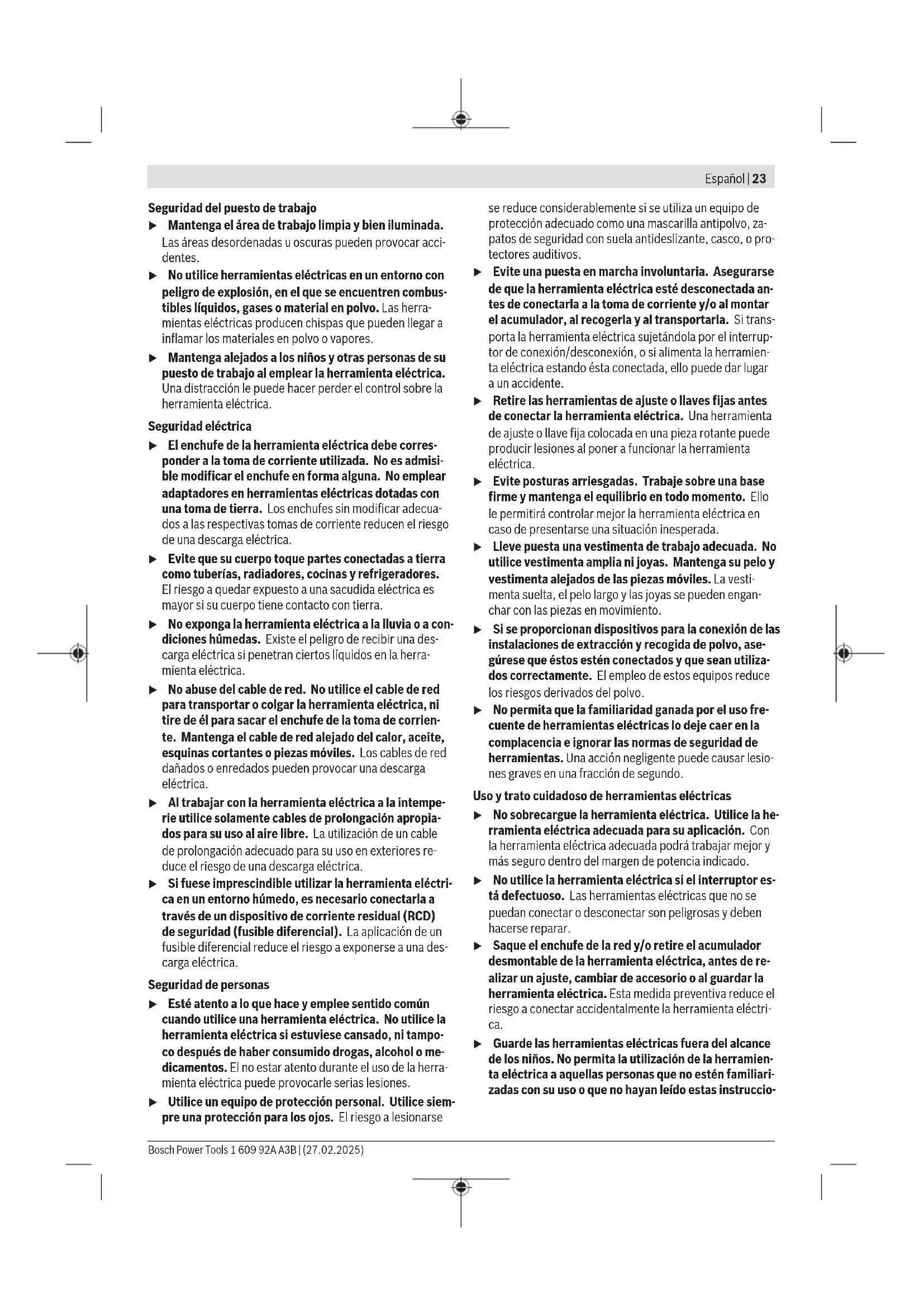

Seguridad del puesto de trabajo

• Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes. No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
• Mantenga alejados a los niños y a otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

Seguridad eléctrica

El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar y adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. No exponga la herramienta eléctrica a la lluvia o a condiciones húmedas. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. No abuse del cable de red. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

Seguridad de personas

Esté atento a lo que hace y emplee el sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco antes de haber consumido drogas, alcohol o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarles lesiones. - Utilice un equipo de protección personal. Utilice siempre una protección para los ojos. El riesgo a lesionarse

se reduce considerablemente si se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.

Evite una puesta en marcha involuntaria. Asegúrese de que la herramienta eléctrica está desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando conectada, esto puede dar lugar a un accidente. Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Esto le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. Lleve una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga el pelo y la vestimenta alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. Si se proporcionan dispositivos para la conexión de las instalaciones de extracción y recogida de polvo, asegúrese de que estén conectados y que sean utilizados correctamente. El empleo de estos reduce los riesgos derivados del polvo. No permita que la familiaridad ganada por el uso frecuente de herramientas eléctricas lo deje caer en la complacencia e ignore las normas de seguridad de herramientas. Una acción negligente puede causar lesiones graves en una fracción de segundo.

Uso y trato cuidadoso de herramientas eléctricas

No sobrecargue la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. No utilice la herramienta eléctrica si el interruptor está defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.

Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones.

Las herramientas eléctricas realizadas por personas inexpertas son peligrosas.

Cuide las herramientas eléctricas y los accesorios. Controle la alineación de las piezas móviles, rotura de piezas y cualquier otra condición que pudiera afectar el funcionamiento de la herramienta eléctrica. En caso de daño, la herramienta eléctrica debe repararse antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.

Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. - Utilice la herramienta eléctrica, los accesorios, los útiles, etc. de acuerdo a estas instrucciones, considerando en ellos las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. - Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

Trato y uso cuidadoso de herramientas accionadas por acumulador

Solamente recargar los acumuladores con el cargador especificado por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. - Utilice las herramientas eléctricas solo con los acumuladores asignados específicamente. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. Si no utiliza el acumulador, guárdelo separado de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuague el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a ayuda médica. El líquido del acumulador puede irritar la piel o producir quemaduras. No emplee acumuladores o útiles dañados o modificados. Los acumuladores dañados o modificados pueden comportarse en forma imprevisible y producir un fuego, explosión o peligro de lesión. No exponga un paquete de baterías o una herramienta eléctrica al fuego o a una temperatura demasiado alta. La exposición al fuego o a temperaturas sobre 130 °C puede causar una explosión. Siga todas las instrucciones para la energía y no cargue nunca el acumulador o la herramienta eléctrica a una temperatura fuera del margen correspondiente especificado.

cificado en las instrucciones. Una carga inadecuada o a temperaturas fuera del margen especificado puede dañar el acumulador y aumentar el riesgo de incendio.

Servicio

• Únicamente deben reparar su herramienta eléctrica por un experto, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica. No repare los acumuladores dañados. El mantenimiento de los acumuladores solo debe ser realizado por el fabricante o un servicio técnico autorizado.

Indicaciones de seguridad para atornilladoras

Sujete la herramienta eléctrica por las superficies de agarre aisladas, al realizar trabajos en los que el portautensilios pueda entrar en contacto con conductores eléctricos ocultos. En el caso del contacto del portautensilios con conductores "bajo tensión", las partes metálicas expuestas de la herramienta eléctrica pueden quedar "bajo tensión" y dar al operador una descarga eléctrica. - Utilice aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañeros abastecedores. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales. Sostenga firmemente la herramienta eléctrica. Al apretar y aflojar tornillos, pueden presentarse pares de reacción momentáneos. Asegure la pieza de trabajo. Una pieza de trabajo fijada con dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. - Espere a que se haya detenido la herramienta electrónica antes de depositarla. El útil puede engancharse y hacer perder el control sobre la herramienta eléctrica. En caso de daño y uso inapropiado del acumulador, pueden emanar vapores. El acumulador se puede quemar o explotar. En tal caso, busque un entorno con aire fresco y acuda a un médico si nota molestias. Los vapores pueden irritar las vías respiratorias. No modifique ni abra el acumulador. Podría provocar un cortocircuito. Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede tener un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse. - Utilice el acumulador solo en productos del fabricante. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.

Proteja la batería del calor excesivo, además de, p. ej., una exposición prolongada al sol, la suciedad, el fuego, el agua o la humedad. Existe riesgo de explosión y cortocircuito.

Descripción del producto y servicios

Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.

Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.

Utilización reglamentaria

El aparato ha sido diseñado para apretar y aflojar tornillos.

Componentes principales

La numeración de los componentes representados se refiere a la imagen de la herramienta eléctrica en la página ilustrada.

(1) Puntas recambiables de destornillador (2) Casquillo tope (3) Casquillo de ajuste para tope de profundidad retráctil (4) Tope de profundidad retráctil (5) Selector de sentido de giro (6) Tecla de enclavamiento del interruptor de conexión/desconexión (7) Acumulador (8) Tecla de desenclavamiento del acumulador (9) Tecla de conexión/desconexión PowerSAVE (10) LED para la iluminación del lugar del atornillamiento (11) Indicador LED PowerSAVE (12) Interruptor de conexión/desconexión (13) Empuñadura (zona de agarre aislada) (14) Portapuntas recambiables universal (15) Clip de sujeción al cinturón a) Estos accesorios no corresponden al material que se adjunta de serie.

Datos técnicos

Atornilladora actionada por accumulator		GTB 18V-45
Número de articulo		3 601 JK7 0..
Tensión nominal V=18
Número de revoluciones en vacioA)	min-1	0-4500
máx. par de atornillado blan-do según ISO 5393A)	Nm 6,0
Portaherramentas Hexágono interior		de ¼"
∅ máx. de tornillos mm 6
PesoB)	kg 1,3-2,3
Temperatura ambiente recomendada durante la energia deactivación (energonía)

Atornilladora actionada por accumulator	GBT 18V-45
Temperatura ambientepermitida durante el functi笼罩oCy y en el almacena-miento	°C -20 ... +50
Accumuladores recomendados	GBA 18V...ProCORE18V...
Cargadores recomendados GAL 18...	GAX 18..GAL 36...

A) Medido a 20-25°C con acumulador ProCORE18V 4.0Ah B) Medido con GBA 18V 1.5Ah y ProCORE18V 12.0Ah. C) Potencia limitada a temperaturas < 0° C

Información sobre ruidos y vibraciones

Valores de emisión de ruidos determinados según EN 62841-2-2.

El nivel de ruidos valorado con A de la herramienta eléctrica asciende típicamente a: Nivel de presión acústica 79 dB(A); nivel de potencia acústica 87 dB(A). Inseguridad K = 3 dB.

¡Utilice protección para los oídos!

Valores totales de vibraciones a (suma de vectores de tres direcciones) e inseguridad K determinados

según EN 62841-2-2:

Apriete de tornillos y tuercas del dato máximo admisible: a_n < 2,5m / s²,K = 1,5m / s²

El nivel de vibraciones y el valor de emisiones de ruidos indicados en estas instrucciones han sido determinados según un procedimiento de medición normalizado y pueden servir como base de comparación con otras herramientas eléctricas. Internacionalmente son adecuados para estimar provisionalmente la emisión de vibraciones y ruidos.

El nivel de vibraciones y el valor de emisiones de ruidos indicados han sido determinados para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones y el valor de emisiones de ruidos pueden ser diferentes si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Esto puede suponer un aumento drástico de la emisión de vibraciones y de ruidos durante el tiempo total de trabajo.

Para determinar con exactitud las emisiones de vibraciones y de ruidos, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Esto puede suponer una disminución drástica de las emisiones de vibraciones y de ruidos durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Montaje

• Antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herramienta, etc.), retire el acumulador de la herramienta eléctrica. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.

Carga del acumulador

• Utilice únicamente los cargadores que se enumeran en los datos técnicos. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica.

Indicación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador.

El acumulador de iones de litio puede recargarse siempre que se quiera, sin que esto merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.

El acumulador de iones de litio está protegido contra descarga total gracias al sistema de protección electrónica de celdas "Electronic Cell Protection (ECP)". Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse.

En caso de una desconexión automática de la herramienta eléctrica no mantenga pulsado el interruptor de conexión/desconexión. El acumulador podrá dañarse.

Observe las indicaciones referentes a la eliminación.

Desmontaje del acumulador

El acumulador (7) dispone de dos etapas de desenclavamiento para evitar que este se salga en el caso de un accionamiento accidental de la tecla de desenclavamiento (8). Al estar montado el acumulador en la herramienta eléctrica, este es retenido en esta posición por un resorte.

Para la extracción del acumulador (7), presione la tecla de desenclavamiento (8) y tire hacia delante el acumulador de la herramienta eléctrica. No proceda con brusquedad.

Indicador del estado de energía del acumulador

Los LEDs verdes del indicador del estado de energía del acumulador indican el estado de energía del acumulador. Por motivos de seguridad, la consulta del estado de energía es solo posible con la herramienta eléctrica parada.

Presione la tecla del indicador de estado de energía, para indicar el estado de energía. Este también es posible con el acumulador desmontado.

Si tras presionar la tecla del indicador de estado de energía no se enciende ningún LED, significa que el acumulador está defectuoso y debe sustituirse.

Tipo de acumulador GBA 18V...

LEDs Capacidad

Luz permanente 3 × verde 60-100%

Luz permanente 2 × verde 30 - 60 %

Luz permanente 1 × verde 5 - 30 %

Luz intermitente 1× verde 0 - 5%

Tipo de acumulador ProCORE18V...

LEDs Capacidad

Luz permanente 5 × verde 80-100%

Luz permanente 4 × verde 60 - 80 %

Luz permanente 3 × verde 40 - 60 %

Luz permanente 2 × verde 20 - 40%

Luz permanente 1 × verde 5 - 20 %

Luz intermitente 1 × verde 0 - 5 %

Cambio de útil (ver figura A)

• Antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herramienta, etc.), retire el acumulador de la herramienta eléctrica. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.

Retire el tope de profundidad (4) de la herramienta eléctrica. Retire la punta recambiable de destornillador (1). En caso necesario, se puede extraer y cambiar también el portapuntas recambiables universal (14). En caso necesario, utilice unas tenazas.

Tras el cambio del útil, coloque de nuevo el tope de profundidad (4).

Operación

Puesta en marcha

Montaje del acumulador

Indicación: La utilización de acumuladores no adecuados para su herramienta eléctrica puede causar un funcionamiento anómalo o un daño a la herramienta eléctrica.

Colocar el selector de sentido de giro (5) en el centro, para evitar una conexión involuntaria. Coloque el acumulador (7) cargado en la empuñadura, hasta que encaste perceptiblemente y quede enrasado en la empuñadura.

Ajuste del sentido de giro (ver figuras E-F)

Con el selector de sentido de giro (5) puede modificar el sentido de giro de la herramienta eléctrica. Sin embargo, es

to no es posible con el interruptor de conexión/desconexión (12) presionado.

Rotación a la izquierda: desplace el conmutador del sentido de giro (5) situado en el lado izquierdo de la herramienta eléctrica hacia la parte delantera de la misma. El conmutador de sentido de giro (5) situado en el lado derecho de la herramienta eléctrica se desplaza automáticamente hacia la derecha.

Rotación a la izquierda: Desplace el conmutador del sentido de giro (5) situado en el lado izquierdo de la herramienta eléctrica hacia atrás (es decir, en sentido contrario a la parte delantera de la herramienta eléctrica). El conmutador de sentido de giro (5) situado en el lado derecho de la herramienta eléctrica se desplaza automáticamente hacia delante.

Para la puesta en marcha de la herramienta eléctrica, accione y mantenga en esta posición el interruptor de conexión/desconexión (12).

El LED se enciende con el interruptor de conexión/desconexión (12) semi o totalmente oprimido y posibilita la iluminación del lugar de atornillado con condiciones de luz desfavorables.

Para enclavar el interruptor de conexión/desconexión (12) apretado, oprima la tecla de enclavamiento (6).

Para desconectar la herramienta eléctrica, suelte el interruptor de conexión/desconexión (12) o, si la tecla de enclavamiento (6) está bloqueada, presione brevemente el interruptor de conexión/desconexión (12) y luego suéltelo.

Ajuste de las revoluciones

El número de revoluciones de la herramienta eléctrica conectada lo puede regular de modo continuo, según la presión ejercida sobre el interruptor de conexión/desconexión (12).

Una leve presión sobre el interruptor de conexión/desconexión (12) origina un número de revoluciones bajo. Incrementando paulatinamente la presión van aumentando las revoluciones en igual medida.

Enroscar tornillos

Para enroscar tornillos coloque el tornillo en la punta recambiable de destornillador (1). El tornillo se sujeta mediante la fuerza de sujeción magnética del portapuntas recambiable universal (14). Desplace el conmutador del sentido de giro (5) situado en el lado izquierdo de la herramienta eléctrica hacia la parte delantera de la misma. Conecte la herramienta eléctrica y presione firmemente la punta del tornillo contra la pieza de trabajo. El tornillo se enrosca en la pieza de trabajo, hasta alcanzar la profundidad de atornillado ajustada. El tope de profundidad retráctil (4) toca la pieza de trabajo y el accionamiento se desconecta; el portapuntas universal (14) deja de girar. Verifique la profundidad de enroscado y reajuste el tope de profundidad retráctil (4) si fuese necesario.

Ajustar la profundidad de enroscado (ver figura B)

Con el casquillo de ajuste (3) se puede preseleccionar la profundidad de enroscado de la cabeza del tornillo en la pieza de trabajo.

Gire el casquillo de ajuste (3) hasta la posición de la profundidad de enroscado deseada. La cifra de la escala (visible en el borde del casquillo de ajuste (3)) puede utilizarse como referencia para la profundidad de enroscado deseada.

Girando el casquillo de ajuste (3) en sentido horario se obtiene una mayor profundidad de enroscado y girándolo en sentido antihorario una menor profundidad de enroscado. Al girar

el casquillo de ajuste (3) más allá de la posición MAX se extrae completamente del casquillo de tope (2).

Se recomienda determinar probando el ajuste correcto.

Modo PowerSAVE (ver figura C)

Presione brevemente la tecla de conexión/desconexión PowerSAVE (9), para activar el modo PowerSAVE. El indicador LED PowerSAVE (11) se ilumina. A continuación, presione brevemente el interruptor de conexión/

desconexión (12) y enclávelo presionando la tecla de bloqueo (6). El motor permanece desactivado/desembragado, aunque se accione el interruptor de conexión/desconexión (12). Presione ahora ligeramente la herramienta electrónica contra la pieza de trabajo para activar el motor.

El indicador LED PowerSAVE (11) se apaga, si la herramienta eléctrica no se usa durante 30 minutos. Para reactivar el modo PowerSAVE, libere el enclavamiento pulsando brevemente el interruptor de conexión/desconexión (12). A continuación, presione de nuevo el interruptor de conexión/desconexión (12) y enclávelo presionando la tecla de bloqueo (6). El indicador LED PowerSAVE (11) se ilumina de nuevo.

Tope de profundidad retráctil (ver figura D)

Para sostar tornillos, alinee las flechas del casquillo de ajuste (3) y de la carcasa del engranaje de la herramienta eléctrica una frente a la otra. Tire del casquillo de ajuste (3) hacia atrás, hasta que se apoye en la carcasa del en

granaje sin ninguna holgura y encastre de forma audible. La punta recambiable de destornillador (1) es ahora claramente visible. La herramienta eléctrica está en disposición para aflojar o desatornillar tornillos.

Desplace el conmutador del sentido de giro (5) situado en el lado izquierdo de la herramienta eléctrica hacia atrás (es decir, en sentido contrario a la parte delantera de la herramienta eléctrica). El conmutador de sentido de giro (5) situado en el lado derecho de la herramienta eléctrica se desplaza automáticamente hacia delante. Conecte la herramienta eléctrica.

Indicación: Los tornillos también se pueden soltar retirando completamente el tope de profundidad retráctil (4).

28 | Español

El tope de profundidad retráctil (4) no puede retraerse cuando el casquillo de ajuste (3) se encuentra en o sobre la posición MAX.

Protección contra sobrecarga térmica

La herramienta eléctrica no puede sobrecargarse si se realiza un uso apropiado y conforme a lo prescrito. En el caso de una energía pronunciada o al abandonar el margen admisible de energía del acumulador, se reduce el número de revoluciones. La herramienta eléctrica funciona de nuevo con pleno número de revoluciones recién tras alcanzar la energía admisible del acumulador.

Protección contra altas descargas

El acumulador de iones de litio está protegido contra descarga total gracias al sistema de protección electrónica de celdas "Electronic Cell Protection (ECP)". Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse.

Instrucciones de trabajo

Clip de sujeción al cinturón

El clip de cinturón (15) le permite enganchar la herramienta eléctrica, p. ej., a un cinturón. De esta manera le quedan libres ambas manos y tiene siempre accesible la herramienta eléctrica.

Mantenimiento y servicios

Mantenimiento y limpieza

• Antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herramienta, etc.), retire el acumulador de la herramienta eléctrica. En caso contrario podrá accidentarse al accionar fortuitamente el interruptor de conexión/desconexión. Siempre mantenga limpias la herramienta eléctrica y las rejillas de ventilación para trabajar con eficacia y fiabilidad.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en: www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pagar la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: [phone]

México

Robert Bosch, S. de R.L. de C.V.

www.boschherramientas.com.mx

Encontrará más direcciones del servicio técnico en:

Los acumuladores de iones de litio recomendados están sujetos a los requisitos estipulados en la legislación sobre mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones. En el caso de un envío por terceros (p. ej., transporte aéreo o agencia de transporte) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación. En ese caso deberá recurrirse a un experto en mercancías peligrosas al preparar la pieza para su envío.

Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos, cúbralos con cinta adhesiva y embale el acumulador de forma que este no se pueda mover dentro del embalaje. Observe también la normativa nacional aplicable.

Eliminación

Las herramientas eléctricas, acumuladores, accesorios y embalajes deben someterse a un proceso de recuperación que respete el medio ambiente.

¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura!

Sólo para los países de la UE:

Las herramientas eléctricas que ya no se puedan usar y acumuladores/baterías defectuosos o usados deben desecharse por separado. Utilice los sistemas de recogida previstos.

Si se eliminan de forma inadecuada, los residuos de aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.

Acumuladores/pilas:

Iones de litio:

Por favor, observe las indicaciones en el apartado Transporte (ver "Transporte", página 28).

NOM

El símbolo es solamente válido si también se incluye sobre la placa de características del producto/fabricado.

Portugués

Seguridad del área de trabajo

Valores de vibración
