GTB 18V45 Professional - Parafusadeira BOSCH - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho GTB 18V45 Professional BOSCH em formato PDF.
| Tipo de produto | Parafusadeira sem fio |
| Marca | Bosch |
| Modelo | GTB 18V45 Professional |
| Tensão nominal | 18 V |
| Rotações em vazio | 0 – 4 500 rpm |
| Torque máximo (aperto macio) conforme ISO 5393 | 6,0 Nm |
| Porta-ferramenta | Sextavado oco 1/4" |
| Diâmetro máximo de aperto | 6 mm |
| Peso | 1,3 – 2,3 kg (conforme bateria) |
| Temperatura de carga recomendada | 0 °C a +35 °C |
| Temperatura de uso e armazenamento | -20 °C a +50 °C |
| Baterias recomendadas | GBA 18V..., ProCORE18V... |
| Carregadores recomendados | GAL 18..., GAX 18..., GAL 36... |
| Nível de pressão sonora | 79 dB(A) |
| Nível de potência sonora | 87 dB(A) |
| Vibrações (aperto de parafusos) | a_h < 2,5 m/s², K = 1,5 m/s² |
| Funções principais | Modo PowerSAVE, limitador de profundidade retrátil, iluminação LED, clipe de cinto, proteção contra sobrecarga e descarga profunda |
| Manutenção e limpeza | Limpar as fendas de ventilação, remover a bateria antes de qualquer intervenção |
| Segurança | Ler atentamente as instruções de segurança, usar equipamento de proteção individual, não modificar a bateria |
| Peças sobressalentes e reparabilidade | Serviço pós-venda Bosch, peças de reposição disponíveis, reparo em 5 dias via SAV DIRECT |
| Informações gerais | Manual de instruções disponível em várias línguas, perguntas dos utilizadores possíveis |
Perguntas frequentes - GTB 18V45 Professional BOSCH
Perguntas dos utilizadores sobre GTB 18V45 Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Parafusadeira em formato PDF gratuitamente! Encontre o seu manual GTB 18V45 Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GTB 18V45 Professional da marca BOSCH.
MANUAL DE UTILIZADOR GTB 18V45 Professional BOSCH

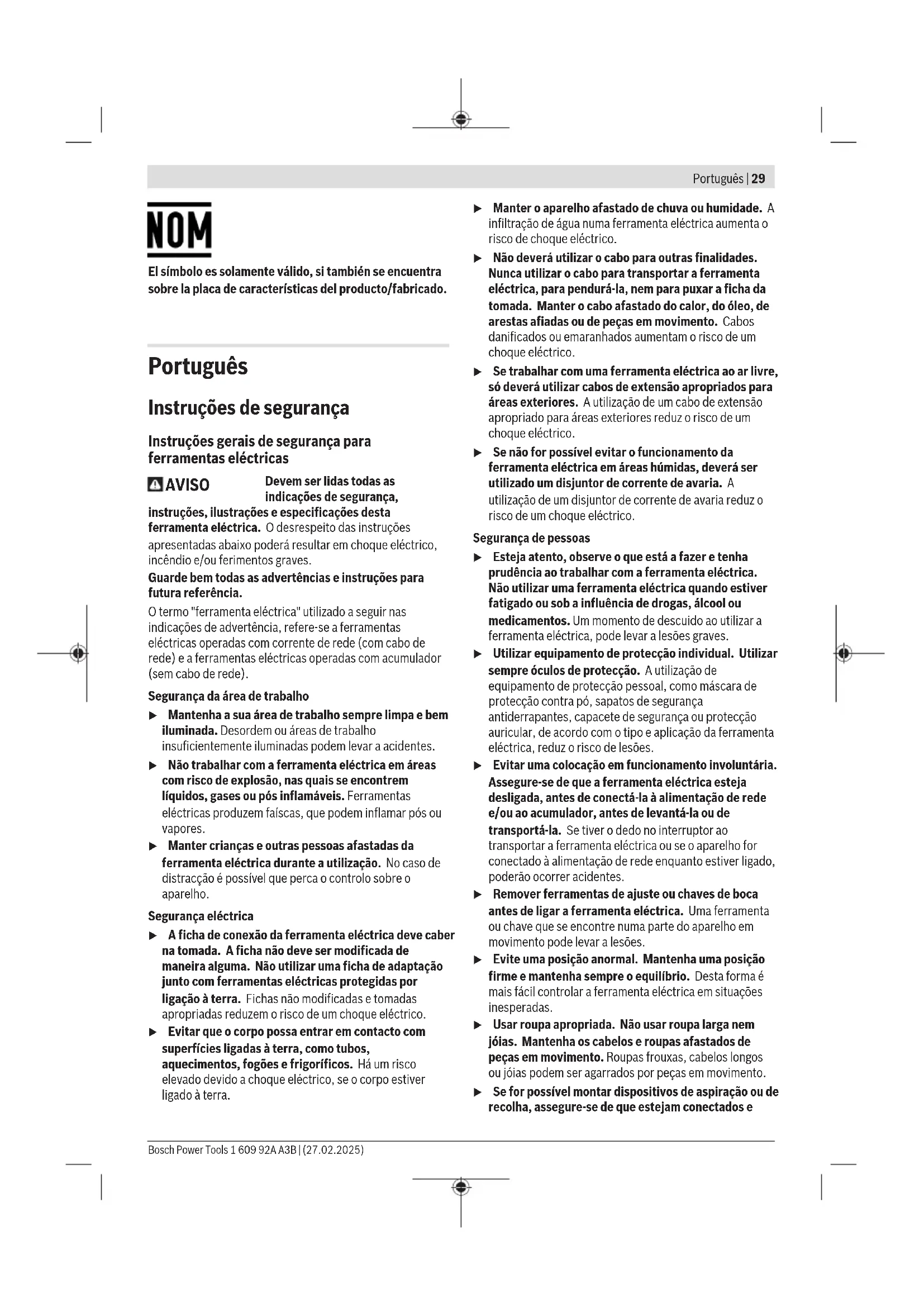

Instruções de segurança
Instruções gerais de segurança para ferramentas elétricas
AVISO
Devem ser lidas todas as indicações de segurança,
instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.
Guarde bem todas as advertências e instruções para futura referência.
O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).
Mantenha sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar poeiras ou vapores. - Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controle sobre o aparelho.
Segurança elétrica
A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evitar que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra.
Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção individual. Utilize sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e
utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
- Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma coisa descuidada pode causar ferimentos graves numa fração de segundo.
Utilização e manuseio cuidadoso de ferramentas elétricas
- Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
- Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador, se amovível, antes de executar ajustes na ferramenta elétrica, de substituir acessórios ou de guardar as ferramentas elétricas. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças e não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
- Trate a ferramenta elétrica e os acessórios com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.
- Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
- Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não sejam as aplicações previstas pode levar a situações perigosas.
- Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.
Manuseio e utilização cuidadosos de ferramentas com acumuladores
Só carregue acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de
acumuladores for utilizado para carregar acumuladores de outros tipos.
Só utilizar ferramentas elétricas com os acumuladores aprovados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. - Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam fazer um curto-circuito dos contatos. Um curto-circuito entre os contatos do acumulador pode ter como consequência queimaduras ou fogo. No caso de aplicação incorreta, pode sair líquido do acumulador. Evitar o contato. No caso de um contato acidental, deverá enxaguar com água. Se o líquido entrar em contato com os olhos, deve-se consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras. - Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão. - Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130°C pode causar explosão. - Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar inadvertidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. - Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.
Indicações de segurança para aparafusadoras
Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o parafuso possa entrar em contato com cabos escondidos. O contato do parafuso com um fio "sob tensão" irá colocar as partes metálicas expostas da ferramenta elétrica "sob tensão" e produzir um choque elétrico. Utilizar detetores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.
- Segure bem a ferramenta elétrica. Ao apertar e soltar parafusos podem ocorrer temporariamente elevados momentos de reação. Fixar a peça a ser aparafusada. Uma peça a ser aparafusada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
- Espere que a ferramenta elétrica pare completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica. Em caso de danos e de utilização incorreta da bateria, pode escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de sentir queixas. É possível que os vapores irritem as vias respiratórias.
- Não altere nem abra o acumulador. Há perigo de haver um curto-circuito. Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer. Utilize a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.
Proteger a bateria contra calor, p. ex. contra a radiação solar permanente, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.
Descrição do produto e do serviço
Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar choque elétrico, incêndio e/ou ferimentos graves.
Respeite as figuras na parte da frente do manual de instruções.
Utilização adequada
O aparelho é destinado para apertar e soltar parafusos.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
(1) Ponta de aparafusar (2) Luva de encosto (3) Luva de ajuste para limitador de profundidade recolhível (4) Limitador de profundidade recolhível (5) Comutador do sentido de rotação (6) Tecla de fixação para o interruptor de ligar/desligar (7) Bateria
(8) Tecla de desbloqueio da bateria (9) Tecla de ligar/desligar PowerSAVE (10) LED para iluminação do local de aparafusamento (11) Indicador LED PowerSAVE (12) Interruptor de ligar/desligar (13) Punho (superfície do punho isolada) (14) Porta-bits universal (15) Suporte de fixação ao cimento
a) Este acessório não pertence ao volume de fornecimento.
Dados técnicos
| Aparafusadora sem fio GTB 18V-45 | |
| Nível de produits | 3601 JK7 0.. |
| Tensão nominal V= 18 | |
| N.° de rotações em vaziona) | r.p.m. 0 - 4500 |
| Máx. binário de aparafusamento macio conforme ISO 5393A) | Nm 6,0 |
| Encabadouro ¼" sextavado | interior |
| Ø máximo do aparfuso mm 6 | |
| PesoB) | kg 1,3 - 2,3 |
| Temperatura ambiente recomendada durante o corregamento | °C 0 ... +35 |
| Temperatura ambiente admissivel em functimentoC) e durante o armazenamento | °C -20 ... +50 |
| Baterias recomendadas GBA 18V... | ProCORE18V... |
| Carregadores recomendados GAL 18... | GAX 18.. |
| GAL 36... | |
A) Medido a 20 - 25°C com bateria ProCORE18V 4.0Ah B) Medido com GBA 18V 1.5Ah e ProCORE18V 12.0Ah. C) Potência limitada perante temperaturas < 0°C
Informação sobre ruídos/vibrações
Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-2.
O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 79 dB(A); nível de potência sonora 87 dB(A). Incerteza K = 3 dB.
Utilizar proteção auditiva!
Valores totais de vibração ah (soma dos vetores das três direções) e incerteza K determinada segundo EN 62841-2-2:
Apertar parafusos e porcas com o maior tamanho admissível: ah < 2,5 m/s2 K = 1,5 m/s2
O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizada e podem ser utilizados para a comparação de ferramentas elétricas. Eles não são adequados para uma avaliação provisória das emissões sonoras e de vibrações.
O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo do trabalho.
Para uma estimação exata da emissão sonora e de vibrações, devem ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.
Além disso, também devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.
Montagem
Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.
Carregar a bateria
Utilize apenas os carregadores listados nos dados
técnicos. Só estes carregadores são apropriados para as baterias de lítio realizadas na sua ferramenta elétrica.
Nota: A bateria é fornecida parcialmente carregada. Para assegurar a capacidade total da bateria, a bateria deverá ser carregada completamente no carregador antes da primeira utilização.
A bateria de lítio pode ser carregada a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica a bateria.
O acumulador de iões de lítio está protegido contra descarga completa pelo sistema "Electronic Cell Protection (ECP)". A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.
- Não continue a premir o interruptor de ligar/desligar antes do desligamento automático da ferramenta
elétrica. A bateria pode ser danificada.
Observe as indicações sobre a eliminação de forma ecológica.
Retirar a bateria
A bateria (7) possui dois níveis de travamento, que devem evitar que a bateria caia, caso a tecla de desbloqueio (8)
seja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantida em posição por uma mola.
Para retirar a bateria (7), pressione a tecla de desbloqueio (8) e puxe a bateria para a frente para a retirar da ferramenta elétrica. Não empregar força.
Indicador do nível de energia da bateria
Os LEDs verdes do indicador do nível de carga da bateria indicam o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.
Prima a tecla para o indicador do nível de energia da bateria ou para visualizar o nível de energia. Isto também é possível com a bateria removida.
Se, depois de premir a tecla para o indicador do nível de carga da bateria, não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.
Tipo de bateria GBA 18V...
LEDs Capacidade
Luz permanente 3x verde 60 - 100%
Luz permanente 2x verde 30 - 60%
Luz permanente 1x verde 5 - 30%
Luz intermitente 1x verde 0 - 5%
Tipo de bateria ProCORE18V...
LEDs Capacidade
Luz permanente 5x verde 80 - 100%
Luz permanente 4x verde 60 - 80%
Luz permanente 3x verde 40 - 60%
Luz permanente 2x verde 20 - 40%
Luz permanente 1x verde 5 - 20%
Luz intermitente 1x verde 0 - 5%
Troca de ferramenta (ver figura A)
▸ Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o
interruptor de ligar/desligar for acionado involuntariamente.
Retirar o limitador de profundidade (4) da ferramenta elétrica. Puxar a ponta de aparafusar (1) para fora. Se necessário, pode ser removido e trocado o porta-bits universal (14). Se necessário, utilize uma pinça.
Depois de trocada a ferramenta, voltar a colocar o limitador de profundidade (4).
Funcionamento
Colocação em funcionamento
Colocar a bateria
Nota: A utilização de baterias não indicadas para a sua ferramenta elétrica pode causar falhas de funcionamento ou danos na ferramenta elétrica.
Coloque o comutador do sentido de rotação (5) no centro para evitar um ligamento inadvertido. Coloque a bateria carregada (7) no punho até esta encaixar de forma audível e ficar rente ao punho.
Ajustar o sentido de rotação (ver figuras E-F)
Com o comutador de sentido de rotação (5) é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar/desligar pressionado (12) isto não é possível.
Rotação à direita: deslocar o comutador do sentido de rotação (5) no lado esquerdo da ferramenta elétrica no sentido da parte da frente da ferramenta elétrica. O comutador do sentido de rotação (5) no lado direito da ferramenta elétrica desloca-se automaticamente para trás.
Rotação à esquerda: deslocar o comutador do sentido de rotação (5) no lado esquerdo da ferramenta elétrica para trás (ou seja, afastado do lado da frente da ferramenta elétrica). O comutador do sentido de rotação (5) no lado direito da ferramenta elétrica desloca-se automaticamente para a frente.
Ligar e desligar
Para a colocação em funcionamento da ferramenta elétrica deverá pressionar o interruptor de ligar/desligar (12) e mantê-lo pressionado.
O LED acende-se com o interruptor para ligar/desligar (12) completo ou meio premido e permite iluminar o local de aparafusamento em caso de condições de iluminação desfavoráveis.
Para fixar o interruptor de ligar/desligar (12) pressionado, prima o botão de fixação (6).
Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (12) ou, se este estiver bloqueado com o botão de fixação (6), pressione o interruptor de ligar/desligar (12) brevemente e liberte-o.
Ajustar o número de rotações
Pode regular a velocidade da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (12).
Uma leve pressão sobre o interruptor de ligar/desligar (12) proporciona um número de rotações baixo. Aumentando a pressão, é aumentado o número de rotações.
Apertar parafusos
Para apertar parafusos, colocar o parafuso na ponta de aparafusar (1). O parafuso é segurado pela força magnética do porta-bits universal (14). Empurrar o comutador do sentido de rotação (5) no lado esquerdo da ferramenta elétrica para o lado da frente da ferramenta elétrica. Ligar a
ferramenta elétrica e pressionar bem a ponta do parafuso contra a peça. O parafuso é aparafusado na peça até alcançar a profundidade de aparafusamento desejada. O limitador de profundidade recolhível (4) toca na peça e o aparelho é desligado; o porta-bits universal (14) não roda mais. Verificar a profundidade de aparafusamento e, se necessário, ajustar o limitador de profundidade recolhível (4).
Ajustar profundidade de aparafusamento (ver figura B)
Com a luva de ajuste (3) pode ser pré-selecionada a profundidade de aparafusamento da cabeça do parafuso na peça.
Rodar a luva de ajuste (3) para a posição da profundidade de aparafusamento desejada. O número da escala (visível no rebordo da luva de ajuste (3)) pode ser usado como ponto de referência para a profundidade de aparafusamento desejada.
Rodar a luva de ajuste (3) para a direita aumenta a profundidade de aparafusamento, rodar para a esquerda diminui a profundidade
de aparafusamento. Rodando a luva de ajuste (3) acima da posição MAX, a mesma é removida por completo da luva de encosto (2).
O ajuste necessário deveria ser determinado através de um aparafusamento de ensaio.
Modo PowerSAVE (ver figura C)
Pressionar brevemente a tecla de ligar/desligar PowerSAVE (9), para ativar o modo PowerSAVE. O indicador LED PowerSAVE (11)
acende-se. De seguida, pressionar brevemente o interruptor de ligar/desligar (12) e bloquear
o mesmo pressionando a tecla de fixação (6). O motor fica desativado/desacoplado, mesmo que o interruptor de ligar/desligar (12) seja acionado. Pressionar agora ligeiramente a ferramenta elétrica na peça, para ativar o motor.
Se a ferramenta elétrica não for utilizada durante 30 segundos, o indicador LED PowerSAVE (11) apaga-se. Para tornar a ativar o modo PowerSAVE, solte o bloqueio premindo brevemente o interruptor de ligar/desligar (12). De seguida, pressione novamente o interruptor de ligar/desligar (12) e bloqueie o interruptor pressionando o botão de segurança (6). O indicador LED PowerSAVE (11) acende-se novamente.
Limitador de profundidade recolhível (ver figura D)
Para soltar parafusos, alinhar as setas na luva de ajuste (3) e na caixa da engrenagem da ferramenta elétrica. Puxar a luva de ajuste (3) para trás até que assente sem folga na caixa da engrenagem e engate de forma audível. A
ponta de aparafusar (1) está agora bem visível. A ferramenta elétrica está pronta para soltar ou apertar parafusos.
Deslocar o comutador do sentido de rotação (5) no lugar esquerdo da ferramenta elétrica para trás (ou seja, afastado do lado da frente da ferramenta elétrica). O comutador do sentido de rotação (5) no lugar direito da ferramenta elétrica
desloca-se automaticamente para a frente. Ligue a ferramenta elétrica.
Nota: Também se pode soltar parafusos removendo por completo o limitador de profundidade recolhível (4).
O limitador de profundidade recolhível (4) não pode ser puxado para trás se a luva de ajuste (3) se encontrar na ou acima da posição MAX.
Indicador da proteção contra sobrecarga
Numa utilização correta, a ferramenta elétrica não pode ser sobrecarregada. Em caso de sobrecarga ou saída da faixa de temperatura da bateria permitida, o número de rotações é reduzido. A ferramenta elétrica só volta ao número de rotações pleno depois de atingida a temperatura da bateria permitida.
Proteção contra descarga completa
O acumulador de iões de lítio está protegido contra descarga completa através do sistema "Electronic Cell Protection (ECP)". A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.
Instruções de trabalho
Suporte de fixação ao cinto
Com o suporte de fixação ao cinto (15) pode pendurar a ferramenta elétrica, p. ex., num cinto. Desta forma terá ambas as mãos livres e a ferramenta elétrica está sempre ao alcance.
Manutenção e assistência técnica
Manutenção e limpeza
- Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.
- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Serviço pós-venda e aconselhamento
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.
Brasil
Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195
Campinas, São Paulo
Tel.: 08007045446
www.bosch.com.br/contato
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 218500000
Fax: 218511096
Outros endereços de serviço encontram-se em:
As baterias de iões de lítio recomendadas estão sujeitas às leis de materiais perigosos. As baterias podem ser transportadas na rua pelo uso, sem mais obrigações.
No caso de envio por terreiros (por ex.: transporte aéreo ou expedição), devem ser observadas as especiais exigências quando a embalagem e a designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser realizada.
Baterias não devem ser transportadas se a carcaça estiver em perfeito estado. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Respeite também outras disposições nacionais eventualmente existentes.
Eliminação
As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.
Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!
Apenas para países da UE:
As ferramentas elétricas que já não são úteis e as pilhas/baterias com defeito ou usadas têm de ser eliminadas separadamente. Utilize os sistemas de recolha previstos para o efeito.
Se descartados de forma inadequada, os resíduos de equipamentos elétricos e eletrónicos podem ter efeitos nocivos ao meio ambiente e à saúde humana devido à possível presença de substâncias perigosas.
Baterias/pilhas:
Lítio:
Observar as indicações no capítulo Transporte (ver "Transporte", Página 34).
Desligue o aparelho da tomada e de qualquer outro equipamento elétrico (por exemplo, transformador, carregador, etc.) antes de qualquer limpeza ou manutenção. Em caso de ativação acidental do interruptor On/Off, existe risco de ferimentos. ▸ Mantenha o aparelho elétrico em local seco e limpo para evitar riscos de segurança.
- INSTRUÇÕES DE SEGURANÇA
- AVISO
- SEGURANÇA ELÉTRICA
- SEGURANÇA DE PESSOAS
- UTILIZAÇÃO E MANUSEIO CUIDADOSO DE FERRAMENTAS ELÉTRICAS
- MANUSEIO E UTILIZAÇÃO CUIDADOSOS DE FERRAMENTAS COM ACUMULADORES
- SERVIÇO
- INDICAÇÕES DE SEGURANÇA PARA APARAFUSADORAS
- DESCRIÇÃO DO PRODUTO E DO SERVIÇO
- UTILIZAÇÃO ADEQUADA
- COMPONENTES ILUSTRADOS
- DADOS TÉCNICOS
- INFORMAÇÃO SOBRE RUÍDOS/VIBRAÇÕES
- UTILIZAR PROTEÇÃO AUDITIVA
- MONTAGEM
- CARREGAR A BATERIA
- RETIRAR A BATERIA
- INDICADOR DO NÍVEL DE ENERGIA DA BATERIA
- TIPO DE BATERIA GBA 18V
- LEDS CAPACIDADE
- TIPO DE BATERIA PROCORE18V
- TROCA DE FERRAMENTA (VER FIGURA A)
- FUNCIONAMENTO
- COLOCAÇÃO EM FUNCIONAMENTO
- COLOCAR A BATERIA
- AJUSTAR O SENTIDO DE ROTAÇÃO (VER FIGURAS E-F)
- LIGAR E DESLIGAR
- AJUSTAR O NÚMERO DE ROTAÇÕES
- APERTAR PARAFUSOS
- AJUSTAR PROFUNDIDADE DE APARAFUSAMENTO (VER FIGURA B)
- MODO POWERSAVE (VER FIGURA C)
- LIMITADOR DE PROFUNDIDADE RECOLHÍVEL (VER FIGURA D)
- INDICADOR DA PROTEÇÃO CONTRA SOBRECARGA
- PROTEÇÃO CONTRA DESCARGA COMPLETA
- INSTRUÇÕES DE TRABALHO
- SUPORTE DE FIXAÇÃO AO CINTO
- MANUTENÇÃO E ASSISTÊNCIA TÉCNICA
- MANUTENÇÃO E LIMPEZA
- SERVIÇO PÓS-VENDA E ACONSELHAMENTO
- BRASIL
- PORTUGAL
- OUTROS ENDEREÇOS DE SERVIÇO ENCONTRAM-SE EM
- ELIMINAÇÃO
- APENAS PARA PAÍSES DA UE
- BATERIAS/PILHAS
- LÍTIO
Marca : BOSCH
Modelo : GTB 18V45 Professional
Categoria : Parafusadeira
