Typ výrobku	Šroubovák akumulátorový
Značka	Bosch
Model	GTB 18V45 Professional
Jmenovité napětí	18 V
Otáčky naprázdno	0 – 4 500 ot/min
Max. krouticí moment (měkký šroub) dle ISO 5393	6,0 Nm
Upínání nástroje	Šestihran 1/4"
Max. průměr šroubu	6 mm
Hmotnost	1,3 – 2,3 kg (podle akumulátoru)
Doporučená teplota nabíjení	0 °C až +35 °C
Teplota použití a skladování	-20 °C až +50 °C
Doporučené akumulátory	GBA 18V..., ProCORE18V...
Doporučené nabíječky	GAL 18..., GAX 18..., GAL 36...
Hladina akustického tlaku	79 dB(A)
Hladina akustického výkonu	87 dB(A)
Vibrace (šroubování)	a_h < 2,5 m/s², K = 1,5 m/s²
Hlavní funkce	Režim PowerSAVE, zasouvací doraz hloubky, LED osvětlení, poutko na opasek, ochrana proti přetížení a hlubokému vybití
Údržba a čištění	Čistěte větrací štěrbiny, před jakýmkoli zásahem vyjměte akumulátor
Bezpečnost	Pečlivě si přečtěte bezpečnostní pokyny, používejte osobní ochranné pomůcky, neupravujte akumulátor
Náhradní díly a opravitelnost	Zákaznický servis Bosch, náhradní díly k dispozici, oprava do 5 dnů prostřednictvím SAV DIRECT
Obecné informace	Návod k použití je k dispozici v několika jazycích, možnost dotazů uživatelů

Často kladené otázky - GTB 18V45 Professional BOSCH

Jak nabíjet akumulátor šroubováku Bosch GTB 18V45?

Používejte pouze doporučené nabíječky (GAL 18..., GAX 18..., GAL 36...). Akumulátor je dodáván částečně nabitý; před prvním použitím jej plně nabijte. Můžete jej kdykoli dobít, aniž by se snížila jeho životnost.

Jaká je maximální rychlost otáčení nástroje?

Otáčky naprázdno jsou 0 až 4 500 ot/min. Rychlost je plynule měnitelná podle stisku spínače Zap/Vyp.

Jak nastavit hloubku šroubování?

Otáčejte nastavovacím kroužkem (3) pro nastavení zasouvacího dorazu hloubky. Otáčením ve směru hodinových ručiček hloubku zvyšujete, proti směru snižujete. Proveďte zkoušky pro nalezení ideálního nastavení.

Co znamená režim PowerSAVE a jak jej aktivovat?

Režim PowerSAVE umožňuje vypnout motor, dokud nástroj není přitlačen k obrobku. Aktivujte jej krátkým stisknutím tlačítka Zap/Vyp PowerSAVE (9) a poté stisknutím a zablokováním spínače Zap/Vyp. LED PowerSAVE (11) se rozsvítí, když je režim aktivní.

Jak povolit šrouby pomocí dorazu hloubky?

Pro povolování šroubů zarovnejte šipky na nastavovacím kroužku a skříni převodovky, poté kroužek zatáhněte dozadu, dokud nezapadne. Šroubovací nástavec bude viditelný. Zvolte levý směr otáčení a spusťte nástroj.

Jaké typy akumulátorů mohu použít?

Doporučené akumulátory jsou GBA 18V... a ProCORE18V.... Používejte pouze akumulátory určené speciálně pro tento nástroj, abyste předešli rizikům.

Jak čistit a udržovat šroubovák?

Před čištěním vždy vyjměte akumulátor. Pravidelně čistěte větrací štěrbiny pro optimální provoz. Používejte suchý hadřík; nepoužívejte vodu ani rozpouštědla.

Co dělat, když se šroubovák náhle zastaví?

Nástroj je chráněn proti přetížení a hlubokému vybití. Pokud je teplota akumulátoru příliš vysoká, rychlost se automaticky sníží. Nechte akumulátor vychladnout. Pokud se nástroj úplně zastaví, je akumulátor vybitý; nabijte jej.

Kde sehnat náhradní díly pro GTB 18V45?

Náhradní díly jsou k dispozici u zákaznického servisu Bosch. Navštivte www.bosch-pt.com pro online objednávku nebo kontaktujte servis na čísle 0970821226 (Francie). Uveďte 10místné číslo výrobku.

Jak bezpečně přepravovat akumulátor?

Lithium-iontové akumulátory podléhají předpisům o nebezpečných materiálech. Pro přepravu třetí stranou se obraťte na odborníka. Odesílejte pouze nepoškozené akumulátory, zakryjte kontakty a zabalte je tak, aby nedocházelo k pohybu.

NÁVOD K OBSLUZE GTB 18V45 Professional BOSCH

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA

Prostudujte si všechny

bezpečnostní výstrahy, pokyny,

ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechna varovná upozornění a pokyny si uschovejte pro budoucí použití.

V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Bezpečnost pracoviště

Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům. S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit. Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. Dbejte na kabel. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, který je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.

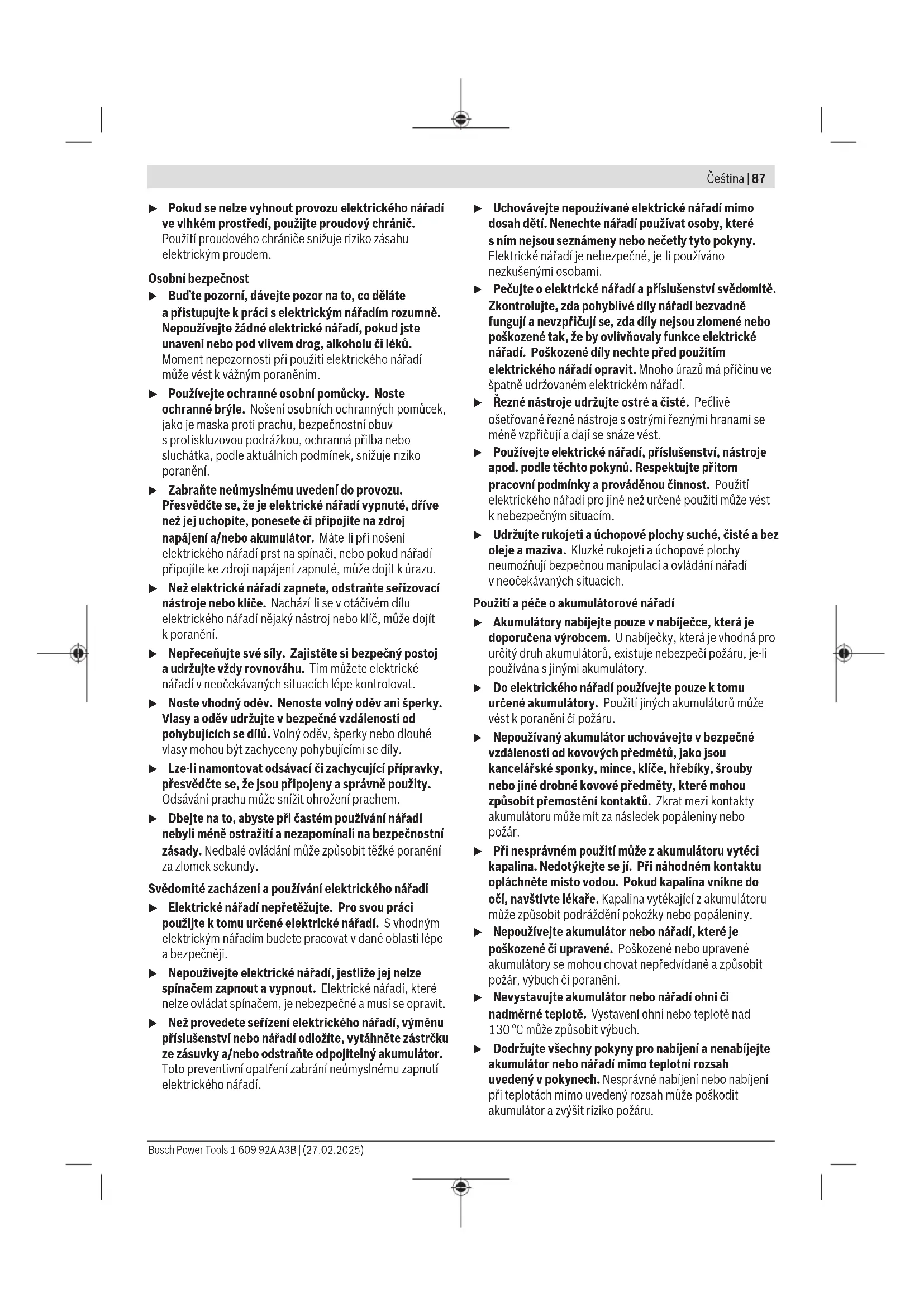

Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.

Osobní bezpečnost

Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unavení nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním. Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění. Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu. Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění. Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem. Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

Svědomité zacházení a používání elektrického nářadí

Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. Se správným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji. Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit. Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.

Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo které nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami. Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrického nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se snáze vést. Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím. Udržujte rukojeti a uchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a uchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

Použitá péče o akumulátorové nářadí

Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátoru, existuje nebezpečí požáru, je-li používána s jinými akumulátory. Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru. Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár. Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny. Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a způsobit požár, výbuch nebo poranění.

Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch. Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

Servis

Nechejte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována. Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.

Bezpečnostní upozornění pro šroubováky

Pokud provádíte operaci, při které se může spojovací prvek dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované úchopové plochy. Při kontaktu spojovacího prvku s živým vodičem mohou být nechráněné kovové části elektrického nářadí pod napětím a způsobit úraz elektrickým proudem. Použijte vhodné detekční přístroje k vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a úrazu elektrickým proudem. Poškození plynového vedení může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody. Elektrické nářadí držte pevně. Při utahování a povolování šroubů mohou vzniknout vysoké reakční momenty. Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněn bezpečněji, než kdybyste ho drželi v ruce. Než elektrické nářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektrickým nářadím. Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. Neupravujte a neotvírejte akumulátor. Hrozí nebezpečí zkratu. Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát. Akumulátor používejte pouze ve výrobcích výrobce. Jen tak bude akumulátor chráněn před nebezpečným přetížením.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Řiďte se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Elektrické nářadí je určeno k zašroubovávání a povolování šroubů.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje k vyobrazení elektrického nářadí na straně s obrázky.

(1) Šroubovací bit (2) Dorazová objímka (3) Nastavovací objímka pro závislý hloubkový doraz (4) Závislý hloubkový doraz (5) Přepínač směru otáčení (6) Aretační tlačítko vypínače (7) Akumulátor a) (8) Odjišťovací tlačítko akumulátoru (9) Tlačítko zapnutí/vypnutí PowerSAVE (10) LED pro osvětlení místa šroubování (11) LED ukazatel PowerSAVE (12) Vypínač (13) Rukojet (izolovaná plocha pro uchopení) (14) Univerzální držák bitů (15) Spona na pásek

a) Toto příslušenství nepatří do standardního obsahu dodávky.

Technické údaje

Akumulátorový šroubovák GTB 18V-45
Číso zboží	3601 JK7 0..
Jmenovité napěti V= 18
Otáčky naprázdnoA)	ot/min 0-4 500
Max. krouticí moment měkký šroubový spoj podle ISO 5393A)	Nm 6,0
Upínání nastroje¼" vinitřné šestihran
Max. Ø šroubů mm 6
HmotnostB)	kg 1,3-2,3
Doporčená teploa prostřédí前列 nabíjení	°C 0 až +35
Dovolená teploa prostřédí前列 provozfuC) a前列 skladovány	°C -20 až +50
Doporčené akumúlátory GBA 18V...	ProCORE18V...

Akumulátorový šroubovák GTB 18V-45

Hodnoty hlučnosti zjištěné podle EN 62841-2-2.

Hladina hluku elektrického nářadí stanovená za použití váhového filtru A činí typicky: Hladina akustického tlaku 79 dB(A); hladina akustického výkonu 87 dB(A). Nejistota K = 3 dB.

Noste chrániče sluchu!

Celkové hodnoty vibrací a_h (součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-2:

utahování šroubů a matic maximální přípustné velikosti: a_h < 2,5 m/s², K = 1,5 m/s²

Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se pro předběžný odhad zatížení vibracemi a hlukem.

Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

Montáž

Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Nabíjení akumulátoru

Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-iontový akumulátor používaný vaším elektronářadím.

Upozornění: Akumulátor se dodává částečně nabitý. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte v nabíječce.

Lithium-iontový akumulátor lze nabíjet kdykoli, aniž by se tím zkrátila životnost. Přerušení procesu nabíjení nepoškozuje akumulátor.

Lithium-iontový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněn proti hlubokému vybití. Při vybitém akumulátoru ochranná funkce vypne elektrické nářadí, které se již nepohybuje.

Po automatickém vypnutí elektronářadí už nestiskávejte vypínač. Akumulátor se může poškodit. Dodržujte pokyny pro likvidaci.

Vyjmutí akumulátoru

Akumulátor (7) je opatřen dvěma stupni zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka (8). Pokud je akumulátor nasazen do elektronáradí, je držen ve své poloze pružinou. Pro vyjmutí akumulátoru (7) stiskněte odjišťovací tlačítko (8) a akumulátor vytáhněte směrem nahoru z elektronáradí. Nepoužívejte přitom násilí.

Ukazatel stavu nabití akumulátoru

Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Z bezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronáradí.

Pro zobrazení stavu nabití stiskněte tlačítko ukazatele stavu nabití. To je možné také při vyjmutém akumulátoru.

Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný a musíte jej vyměnit.

Typ akumulátoru GBA 18V...

LED Kapacita

Trvale svítí tři zelené 60-100%

Trvale svítí dvě zelené 30-60%

Trvale svítí jedna zelená 5-30%

Bliká jedna zelená 0-5%

Typ akumulátoru ProCORE18V...

LED Kapacita

Trvale svítí pět zelených 80-100%

Trvale svítí čtyři zelené 60-80%

Trvale svítí zelená 40-60%

Trvale svítí zelená 20 - 40%

Trvale svítí jedna zelená 5 - 20%

Bliká jedna zelená 0-5%

Výměna nástroje (viz obrázek A)

Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Stáhněte hloubkový doraz (4) z elektrického nářadí. Vytáhněte šroubovací bit (1). V případě potřeby lze vytáhnout i univerzální držák bitu (14) a vyměnit ho. V případě potřeby použijte kleště. Po provedení výměny nástroje znovu nasaďte hloubkový doraz (4).

Provoz

Uvedení do provozu

Nasazení akumulátoru

Upozornění: Používání akumulátorů, které nejsou vhodné pro vaše elektronářadí, může vést k nesprávné funkci nebo poškození elektronářadí. Nastavte přepínač směru otáčení (5) doprostřed, abyste zabránili neúmyslnému zapnutí. Nabitý akumulátor (7) vložte do rukojeti, až citelně zaskočí a nebude z rukojeti vyčnívat.

Nastavení směru otáčení (viz obrázky E-F)

Pomocí přepínače směru otáčení (5) můžete změnit směr otáčení elektronářadí. Při stisknutém vypínači (12) to ale není možné.

Chod vpravo: Posuňte přepínač směru otáčení (5) na levé straně elektrického nářadí směrem k přední straně elektrického nářadí. Přepínač směru otáčení (5) na pravé straně elektrického nářadí se automaticky posune dozadu.

Chod vlevo: Posuňte přepínač směru otáčení (5) na levé straně elektrického nářadí dozadu (tzn. směrem od přední strany elektrického nářadí). Přepínač směru otáčení (5) na pravé straně elektrického nářadí se automaticky posune dopředu.

Zapnutí a vypnutí

Pro zapnutí elektronářadí stiskněte vypínač (12) a držte ho stisknutý.

LED svítí při napůl nebo úplně stisknutém vypínači (12) a umožňuje osvětlení místa šroubování při nepříznivých světelných podmínkách.

Pro zajištění stisknutého vypínače (12) stiskněte aretační tlačítko (6).

Pro vypnutí elektrického nářadí uvolněte vypínač (12), resp. pokud je zaaretovaný aretačním tlačítkem (6), krátce stiskněte vypínač (12) a pak ho uvolněte.

Nastavení otáček

Otáčky zapnutého elektronářadí můžete plynule regulovat tím, jak moc stisknete vypínač (12).

Mírným stisknutím vypínače (12) dosáhnete nízkých otáček. S rostoucím tlakem se počet otáček zvyšuje.

Zašroubování šroubů

Pro zašroubování šroubu nasaďte šroub na šroubovací bit (1). Šroub je přidržován magnetickou silou univerzálního držáku bitů (14). Posuňte přepínač směru otáčení (5) na levé straně elektrického nářadí k přední straně elektrického nářadí. Zapněte elektrické nářadí a silou zatlačte špičku šroubu proti obrobku. Šroub se zašroubuje do obrobku až do

nastavené hloubky šroubování. Zásuvný hloubkový doraz (4) se dotkne obrobku a pohon se vypne, univerzální držák bitů (14) už se neotáčí. Zkontrolujte hloubku šroubování a v případě potřeby seřiďte zásuvný hloubkový doraz (4).

Nastavení hloubky šroubování (viz obrázek B)

Pomocí nastavovací objímky (3) lze předvolit hloubku zašroubování hlavy šroubu do obrobku.

Nastavte nastavovací objímku (3) do polohy požadované hloubky šroubování. Číslo na stupnici (viditelné na okraji nastavovací objímky (3)) lze použít jako orientační bod pro požadovanou hloubku šroubování.

Otáčením nastavovací objímky (3) po směru hodinových ručiček dosáhnete větší hloubky šroubování, otáčením proti směru hodinových ručiček menší hloubky šroubování. Otáčením

nastavovací objímky (3) za polohu MAX se tato objímka úplně odstraní z dorazové objímky (2).

Potřebné nastavení zjistíte nejlépe zkušebním zašroubováním.

Režim PowerSAVE (viz obrázek C)

Krátce stiskněte tlačítko zapnutí/vypnutí PowerSAVE (9) pro aktivaci režimu PowerSAVE. LED ukazatel PowerSAVE (11) se rozsvítí. Poté krátce stiskněte vypínač (12) a zajistěte ho stisknutím aretačního

tlačítka (6). Motor zůstane deaktivovaný/odpojený i při stisknutí vypínače (12). Pro aktivaci motoru nyní lehce přitlačte elektrické nářadí k obrobku.

LED ukazatel PowerSAVE (11) zhasne, když se elektrické nářadí 30 minut nepoužívá. Pro opětnou aktivaci režimu PowerSAVE uvolněte blokování krátkým stiskem vypínače (12). Potom znovu stiskněte vypínač (12) a zajistěte ho aretačním tlačítkem (6). LED ukazatel PowerSAVE (11) se opět rozsvítí.

Zásuvný hloubkový doraz (viz obrázek D)

Pro povolování šroubů nastavte šipky na nastavovací objímce (3) a na krytu převodovky elektrického nářadí proti sobě. Zatáhněte nastavovací objímku (3) dozadu tak, aby bez mezery doléhala ke krytu převodovky

a slyšitelně zaskočila. Šroubovací bit (1) je nyní dobře vidět. Elektrické nářadí je připravené pro povolování nebo vyšroubování šroubů.

Posuňte přepínač směru otáčení (5) na levé straně elektrického nářadí dozadu (tzn. směrem od přední strany elektrického nářadí). Přepínač směru otáčení (5) na pravé straně elektrického nářadí se automaticky posune dopředu. Zapněte elektrické nářadí.

Zásuvný hloubkový doraz (4) nelze zatáhnout zpět, když se nastavovací objímka (3) nachází v poloze MAX nebo nad ní.

Ochrana proti přetížení závislá na teplotě

Pokud se nářadí používá v souladu s určeným účelem, nemůže dojít k jeho přetížení. Při příliš velkém zatížení nebo překročení přípustného rozsahu teploty akumulátoru se sníží otáčky. Elektronářadí se na plné otáčky znovu rozeběhne až po dosažení přípustné teploty akumulátoru.

Ochrana proti hlubokému vybití

Lithium-iontový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněn proti hlubokému vybití. Při vybitém akumulátoru ochranná funkce vypne elektronářadí: Nástroj se již nepohybuje.

Pracovní pokyny

Spona na pásek

Pomocí spony na pásek (15) můžete elektronářadí zavěsit např. na pásek. Pak máte obě ruce volné a elektronářadí je kdykoli po ruce.

Údržba a servis

Údržba a čištění

Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. Udržujte elektronářadí a větrací otvory čisté, aby se pracovalo dobře a bezpečně.

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Explodované výkresy a informace k náhradním dílům naleznete i na: www.bosch-pt.com

Poradenský tým Bosch vám ochotně pomůže v případě otázek k našim výrobkům a jejich příslušenství.

U všech dotazů a objednávek náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku výrobku.

Česká republika

Robert Bosch odbytová s.r.o.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky přizván expert na nebezpečné látky.

Akumulátory zasílejte pouze tehdy, pokud je těleso nepoškozené. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte prosím tak případné další národní předpisy.

Likvidace

Při nesprávné likvidaci mohou mít stará elektrická a elektronická zařízení z důvodu možné přítomnosti nebezpečných látek škodlivé účinky na životní prostředí a lidské zdraví.

Akumulátory/baterie:

Lithium-iontové:

Dodržujte pokyny uvedené v části Přeprava (viz ,Přeprava Strana 91).

Slovenština

Bezpečnost na pracovišti

Starostlivé používání elektrického nářadí

Zkontrolujte, zda nejsou blokované, zlomené nebo poškozené, což by mohlo negativně ovlivnit správné fungování elektrického nářadí. Před použitím nářadí dejte poškozené součástky vyměnit. Mnoho nehod je způsobeno nedostatečnou údržbou elektrického nářadí.

Řezné nástroje udržujte ostré a čisté. Starostlivě ošetřované řezné nástroje s ostrými řeznými hranami mají menší tendenci se zablokovat a snadněji se vedou. Používejte elektrické nářadí, příslušenství, nastavovací nástroje a pod. podle těchto výstražných upozornění a bezpečnostních pokynů. Při práci zohledněte konkrétní pracovní podmínky a činnost, kterou budete vykonávat. Používání elektrického nářadí k jinému než předpokládanému účelu může vést k nebezpečným situacím. Rukojeti a uchopovací povrchy udržujte suché, čisté a bez oleje nebo mazacího tuku. Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

Starostlivé používání akumulátorového nářadí

Elektrické nářadí dávejte opravovat jen kvalifikovanému personálu, který používá originální náhradní součástky. Tím se zajistí zachování bezpečnosti nářadí. Nikdy neopravujte poškozené akumulátory. Akumulátory může opravovat jen výrobce nebo autorizovaný servis.

Bezpečnostní pokyny pro šroubováky

Úroveň hluku elektrického nářadí při použití váhového filtru A je obvykle: úroveň akustického tlaku 79 dB(A); úroveň akustického výkonu 87 dB(A). Nejistota K = 3 dB.

Noste prostředky na ochranu sluchu!

Celkové hodnoty vibrácií a_h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 62841-2-2:

Utahovanie skrutiek a matíc s maximálnou prípustnou veľkosťou: a_h < 2,5m / s², K = 1,5m / s²

Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.

Prepínačom smeru otáčania (5) môžete meniť smer otáčania elektrického náradia. Nie je to však možné vtedy, keď je stlačený vypínač (12).

Pravobežný chod: Posuňte prepínač smeru otáčania (5) na ľavej strane elektrického náradia k prednej strane elektrického náradia. Prepínač smeru otáčania (5) na pravej strane elektrického náradia sa automaticky posunie dozadu.

Ľavobežný chod: Posuňte prepínač smeru otáčania (5) na ľavej strane elektrického náradia smerom dozadu (t. j. preč od prednej strany elektrického náradia). Prepínač smeru otáčania (5) na pravej strane elektrického náradia sa automaticky posunie dopredu.

Zapínanie/vypínanie

Na zapnutie elektrického náradia stlačte vypínač (12) a držte ho stlačený.

LED svieti pri mierne alebo úplne zatlačenom vypínači (12) a umožňuje osvetlenie oblasti skrutkovania pri nepriaznivých svetelných podmienkach.

Na vypnutie elektrického náradia uvoľnite vypínač (12), príp. keď je zaisťovacím tlačidlom (6) zaaretovaný, stlačte krátko vypínač (12) a potom ho uvoľnite.

Nastavenie otáčok

Otáčky zapnutého elektrického náradia môžete plynulo regulovať tým, do akej miery stláčate vypínač (12).

Pomocou upínacej spony (15) si môžete zavesiť toto ručné elektrické náradie napr. na opasok. V takom prípade budete mať obe ruky voľné a ručné elektrické náradie budete mať stále v pohotovosti.

Údržba a servis

Údržba a čištění

Před prováděním jakýchkoliv prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) vyjměte z elektrického nářadí akumulátor. V případě neúmyslného stlačení vypínače hrozí nebezpečí poranění. Elektrické nářadí a větrací štěrbiny udržujte v čistotě, abyste mohli dobře a bezpečně pracovat.

Zákaznický servis a poradenství ohledně použití

Doporučené lithiovo-iontové akumulátory podléhají požadavkům na přepravu nebezpečného nákladu. Tyto akumulátory smí uživatel přepravovat po silnicích bez dalších opatření.

Při zasílání prostřednictvím třetích osob (např. leteckou dopravou nebo prostřednictvím spediční firmy) je třeba pamatovat na zvláštní požadavky na obaly a označení zásilky. V takovém případě je třeba při přípravě zásilky bezpodmínečně konzultovat s odborníkem pro přepravu nebezpečného zboží.
