GTB 18V45 Professional - Cacciavite BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Avvitatore a batteria
Marca	Bosch
Modello	GTB 18V45 Professional
Tensione nominale	18 V
Velocità a vuoto	0 – 4 500 giri/min
Coppia max (avvitatura morbida) secondo ISO 5393	6,0 Nm
Porta-utensile	Esagonale cavo 1/4\"
Diametro massimo di avvitatura	6 mm
Peso	1,3 – 2,3 kg (a seconda della batteria)
Temperatura di carica consigliata	0 °C a +35 °C
Temperatura di utilizzo e stoccaggio	-20 °C a +50 °C
Batterie raccomandate	GBA 18V..., ProCORE18V...
Caricabatterie raccomandati	GAL 18..., GAX 18..., GAL 36...
Livello di pressione acustica	79 dB(A)
Livello di potenza acustica	87 dB(A)
Vibrazioni (serraggio viti)	a_h < 2,5 m/s², K = 1,5 m/s²
Funzioni principali	Modalità PowerSAVE, battuta di profondità retrattile, illuminazione LED, clip per cintura, protezione da sovraccarico e scarica profonda
Manutenzione e pulizia	Pulire le fessure di ventilazione, rimuovere la batteria prima di qualsiasi intervento
Sicurezza	Leggere attentamente le istruzioni di sicurezza, utilizzare dispositivi di protezione individuale, non modificare la batteria
Pezzi di ricambio e riparabilità	Servizio post-vendita Bosch, pezzi di ricambio disponibili, riparazione entro 5 giorni tramite SAV DIRECT
Informazioni generali	Manuale d'uso disponibile in più lingue, domande degli utenti possibili

Domande frequenti - GTB 18V45 Professional BOSCH

Come caricare la batteria dell'avvitatore Bosch GTB 18V45?

Utilizzare solo i caricabatterie raccomandati (GAL 18..., GAX 18..., GAL 36...). La batteria viene fornita parzialmente carica; caricarla completamente prima del primo utilizzo. È possibile ricaricarla in qualsiasi momento senza ridurne la durata.

Qual è la velocità di rotazione massima dell'utensile?

La velocità a vuoto è di 0 a 4 500 giri/min. La velocità è variabile in base alla pressione esercitata sull'interruttore Accensione/Spegnimento.

Come regolare la profondità di avvitatura?

Ruotare l'anello di regolazione (3) per regolare la battuta di profondità retrattile. Ruotare in senso orario per aumentare la profondità, antiorario per diminuirla. Effettuare delle prove per trovare la regolazione ideale.

Cosa significa la modalità PowerSAVE e come attivarla?

La modalità PowerSAVE permette di disattivare il motore finché l'utensile non viene premuto contro il pezzo. Attivarla premendo brevemente il tasto Accensione/Spegnimento PowerSAVE (9) e poi azionando e bloccando l'interruttore Accensione/Spegnimento. Il LED PowerSAVE (11) si accende quando la modalità è attiva.

Come allentare viti con la battuta di profondità?

Per allentare le viti, fare corrispondere le frecce sull'anello di regolazione e sulla scatola ingranaggi, quindi tirare l'anello all'indietro fino a quando scatta. La punta di avvitatura sarà quindi visibile. Selezionare il senso di rotazione sinistra e avviare l'utensile.

Quali tipi di batterie posso utilizzare?

Le batterie raccomandate sono le GBA 18V... e ProCORE18V.... Utilizzare solo batterie specificamente indicate per questo utensile per evitare rischi.

Come pulire e manutenere l'avvitatore?

Rimuovere sempre la batteria prima della pulizia. Pulire regolarmente le fessure di ventilazione per un funzionamento ottimale. Utilizzare un panno asciutto; non usare acqua né solventi.

Cosa fare se l'avvitatore si ferma improvvisamente?

L'utensile è protetto da sovraccarichi e scariche profonde. Se la temperatura della batteria è troppo elevata, la velocità si riduce automaticamente. Lasciare raffreddare la batteria. Se l'utensile si ferma completamente, la batteria è scarica; ricaricarla.

Dove trovare pezzi di ricambio per la GTB 18V45?

I pezzi di ricambio sono disponibili presso il servizio post-vendita Bosch. Visita www.bosch-pt.com per ordinare online o contatta il servizio clienti al 0970821226 (Francia). Indicare il numero articolo a 10 cifre.

Come trasportare la batteria in sicurezza?

Le batterie al litio-ion sono soggette alla normativa sulle merci pericolose. Per un trasporto tramite terzi, rivolgersi a un esperto. Spedire solo batterie non danneggiate, coprire i contatti e imballarle in modo da evitare qualsiasi movimento.

MANUALE UTENTE GTB 18V45 Professional BOSCH

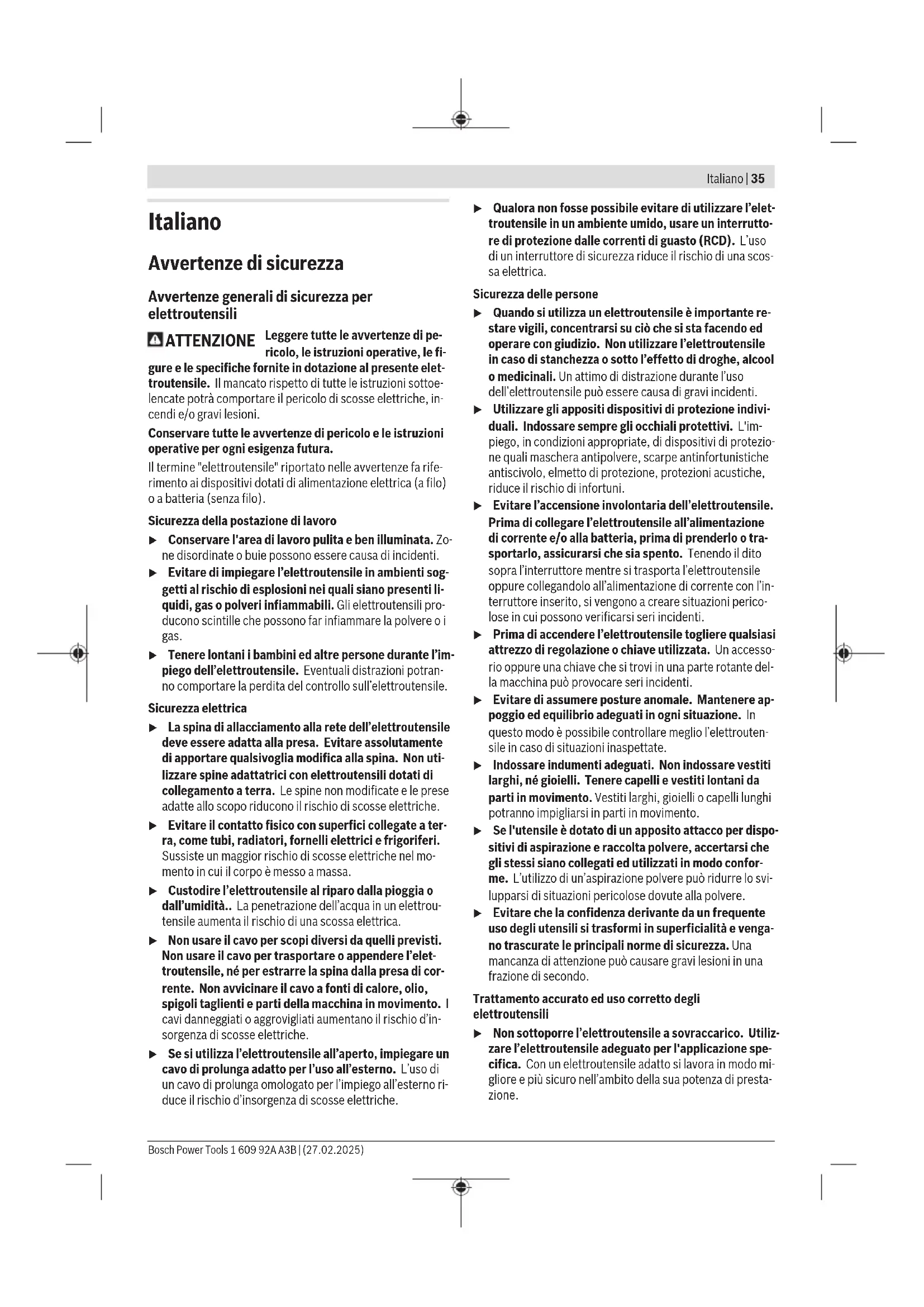

Avvertenze di sicurezza

Avvertenze generali di sicurezza per elettroutensili

ATTENZIONE

Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche tecniche fornite con questo elettroutensile. La mancata osservanza delle istruzioni riportate di seguito può causare scosse elettriche, incendi e/o lesioni gravi.

gure e le specifiche fornite in dotazione al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per esigenze future.

Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).

Mantenere l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti. Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

▷ Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti. Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo sull'elettroutensile.

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsiasi modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elettroutensile, né per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di insorgenza di scosse elettriche. Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di insorgenza di scosse elettriche.

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsiasi modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elettroutensile, né per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche. Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

Qualora non fosse possibile evitare di utilizzare l'elettroutensile in un ambiente umido, usare un interruttore di protezione delle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

Quando si utilizza un elettroutensile è importante restare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, alcol o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può causare gravi lesioni. Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'impiego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni. Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sia spento. Tenendo il dito sull'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate. - Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo conforme. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e vengano trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.

Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato. Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione evita che l'elettroutensile possa essere messo in funzione involontariamente. Riporre gli elettroutensili fuori dalla portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. Mantenere gli utensili da taglio affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre. Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.

Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili

Per ricaricare la batteria utilizzare solo il dispositivo di carica consigliato dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. Utilizzare gli elettroutensili solo con le batterie esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio di incendi. Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti ed altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.

In caso di condizioni d'uso non conformi, si può verificare la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liquido fuoriuscito dalla batteria ricaricabile può causare irritazioni cutanee o ustioni. Non utilizzare una batteria, né un utensile danneggiati o modificati. Batterie danneggiate o modificate possono causare esplosioni e possibili lesioni. Non esporre una batteria o un elettroutensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130°C può causare esplosioni. Seguire tutte le istruzioni di carica e non ricaricare la batteria o l'elettroutensile fuori dal campo di temperatura indicato nelle istruzioni stesse. Una carica non corretta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio.

Assistenza

• Far riparare l'elettroutensile da personale specializzato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile. Non eseguire mai la manutenzione di batterie danneggiate. La manutenzione di batterie ricaricabili andrà effettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati.

Avvertenze di sicurezza per avvitatori

Trattenere l'elettroutensile sulle superfici di impugnatura isolate, qualora si eseguano operazioni in cui l'elemento di fissaggio potrebbe entrare in contatto con cavi elettrici nascosti. Se gli elementi di fissaggio entrano in contatto con un cavo sotto tensione, la tensione potrebbe trasmettersi alle parti metalliche esposte dell'elettroutensile, provocando la folgorazione dell'utilizzatore. Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla società erogatrice locale. Un contatto con cavi elettrici può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano danni materiali. Trattenere saldamente l'elettroutensile. Durante il serraggio e l'avvitamento delle viti, possono brevemente verificarsi coppie di reazione. Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Prima di posare l'elettroutensile, attendere sempre che si sia arrestato completamente. L'accessorio può

incepparsi e comportare la perdita di controllo dell'elettroutensile.

In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può incendiarsi o esplodere. Far entrare aria fresca nell'ambiente e contattare un medico in caso di malessere. I vapori sono irritanti per le vie respiratorie. Non modificare né aprire la batteria. Vi è il rischio di cortocircuito. Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fumo, esplodere o surriscaldarsi. Utilizzare la batteria solo con articoli del produttore. Soltanto in quel modo la batteria verrà protetta da pericolosi sovraccarichi.

Proteggere la batteria dal calore, ad esempio anche da irradiazione solare continua, fuoco, sporcizia, acqua ed umidità. Sussiste il pericolo di esplosioni e cortocircuito.

Descrizione del prodotto e dei servizi forniti

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

La macchina è adatta per avvitare e svitare viti.

Componenti illustrati

La numerazione dei componenti raffigurati è riferita all'illustrazione dell'elettroutensile nella pagina con rappresentazione grafica.

(1) Bit di avvitamento (2) Bussola di battuta (3) Bussola di regolazione per boccola di profondità retrattile (4) Boccola di profondità retrattile (5) Commutatore del senso di rotazione (6) Tasto di bloccaggio per interruttore di avvio/arresto (7) Batteria (8) Tasto di sbloccaggio della batteria (9) Tasto ON/OFF PowerSAVE (10) LED per l'illuminazione del punto da avvitare (11) Indicatore LED PowerSAVE (12) Interruttore di avvio/arresto

(13) Impugnatura (superficie di presa isolata) (14) Portabit universale (15) Clip di aggancio alla cintura

a) Questo accessorio non è compreso nella fornitura standard.

Dati tecnici

Avvitatore a batteria GTB 18V-45
Codice prodotto	3601 JK7 0..
Tensione nominale V=18
Numero di giri a vuotoA)	giri/min 0 - 4500
Coppia di serraggio max. (av-vitamento in materiale elasti-co) secondo ISO 5393(A)	Nm 6,0
Attacco utensile Esagono interno	da ¼"
Ø viti max. mm 6
PesoB)	kg 1,3 - 2,3
Temperatura ambiente consigliata in fase di ricarica	°C 0 ... +35
Temperatura ambiente consentita durante il funziona-mentoC) e per lo stoccaggio	°C -20 ... +50
Batterie consigliate GBA 18V...	ProCORE18V...
Caricabatteria consigliati GAL 18...	GAX 18..
	GAL 36...

A) Misurazione a 20-25°C con batteria ProCORE18V 4.0Ah B) Misurato con GBA 18V 1.5Ah e ProCORE18V 12.0Ah. C) Prestazioni limitate con temperature < 0° C

Informazioni su rumorosità e vibrazioni

Valori di emissione acustica rilevati conformemente a EN 62841-2-2.

Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di: livello di pressione acustica 79 dB(A); livello di potenza sonora 87 dB(A). Grado d'incertezza K = 3 dB.

Indossare protezioni acustiche!

Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K, rilevati conformemente a EN 62841-2-2:

Serraggio di viti e dadi di dimensioni massime ammesse: a_h < 2,5 m/s², K = 1,5 m/s²

Il livello di vibrazione ed il valore di emissione acustica indicati nelle presenti istruzioni sono stati rilevati conformemente ad una procedura di misurazione unificata e sono utilizzabili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livello di vibrazione e dell'emissione acustica.

Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell'elettroutensile; qualora, tuttavia, l'elettroutensile venisse utilizzato per altre applica

zioni, oppure con accessori differenti o in caso di insufficiente manutenzione, il livello di vibrazione ed il valore di emissione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Per valutare con precisione i valori di vibrazione e di emissione acustica, andranno considerati anche periodi nei quali l'utensile è spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni: ad esempio, sottoponendo a manutenzione l'elettroutensile e gli utensili accessori, mantenendo calde le mani e organizzando i vari processi di lavoro.

Montaggio

Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.

Ricarica della batteria

Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatterie sono adatti alle batterie al litio utilizzate nell'elettroutensile.

Avvertenza: La batteria viene fornita solo parzialmente carica. Per garantire l'intera potenza della batteria, prima dell'impiego iniziale, ricaricare completamente la batteria nell'apposito caricabatteria.

La batteria al litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria.

La batteria al litio è protetta contro lo scaricamento completo dal sistema «Electronic Cell Protection (ECP)». In caso di batteria scarica, l'elettroutensile si spegne attraverso un interruttore automatico: l'accessorio non si muove più.

Dopo lo spegnimento automatico dell'elettroutensile, non premere ulteriormente l'interruttore di avvio/arresto. La batteria potrebbe subire danni.

Si prega di attenersi alle indicazioni relative allo smaltimento.

Rimozione della batteria ricaricabile

La batteria (7) è dotata di due inserti di bloccaggio che devono impedire che la batteria stessa cada all'esterno in caso di pressione accidentale del tasto di sbloccaggio batteria (8). Fintanto che la batteria ricaricabile è inserita nell'elettroutensile, la stessa è tenuta in posizione tramite una molla. Per la rimozione della batteria (7) premere il tasto di sbloccaggio (8) ed estrarre la batteria dall'elettroutensile. Durante questa operazione, non esercitare forza.

Indicatore del livello di carica della batteria

I LED verdi dell'apposito indicatore indicano il livello di carica della batteria. Per ragioni di sicurezza, il livello di carica si può verificare esclusivamente ad elettroutensile fermo.

Per visualizzare il livello di carica, premere il tasto dell'indicatore livello di carica della batteria. Sarà possibile anche a batteria rimossa.

Se premuto il tasto dell'indicatore livello di carica della batteria non si illumina alcun LED, ciò significa che la batteria è difettosa e che deve essere sostituita.

Tipo di batteria GBA 18V...

LED Autonomia

Luce fissa, 3 LED verdi 60-100%

Luce fissa, 2 LED verdi 30-60%

Luce fissa, 1 LED verde 5 - 30%

Luce lampeggiante, 1 LED verde 0 - 5%

Tipo di batteria ProCORE18V...

LED Autonomia

Luce fissa, 5 LED verdi 80-100%

Luce fissa, 4 LED beige 60 - 80%

Luce fissa, 3 LED verdi 40-60%

Luce fissa, 2 LED verdi 20-40%

Luce fissa, 1 LED verde 5-20%

Luce lampeggiante, 1 LED verde 0 - 5%

Sostituzione dell'accessorio (vedere fig. A)

Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.

Estrarre la boccola di profondità (4) dall'elettroutensile. Estrarre il bit di avvitamento (1). All'occorrenza, è possibile estrarre e sostituire anche il portabit universale (14). Se necessario usare delle pinze.

Una volta sostituito correttamente l'accessorio, innestare nuovamente la boccola di profondità (4).

Uso

Messa in funzione

Introduzione della batteria

Avvertenza: L'impiego di batterie non idonee all'elettroutensile può causare malfunzionamenti o danni all'elettroutensile stesso.

Posizionare al centro il commutatore del senso di rotazione (5), per prevenire accensioni accidentali. Introdurre la batteria carica (7) nell'impugnatura, sino a farla innestare udibilmente in sede e a portarla a filo dell'impugnatura stessa.

Impostazione del senso di rotazione (vedere figg. E-F)

Il commutatore del senso di rotazione (5) consente di variare il senso di rotazione dell'elettroutensile. Ad interruttore di avvio/arresto (12) premuto, tuttavia, ciò non sarà possibile.

Rotazione destrorsa: spingere il commutatore del senso di rotazione (5) sul lato sinistro dell'elettroutensile in direzione del lato anteriore dell'elettroutensile. Il commutatore del senso di rotazione (5) sul lato destro dell'elettroutensile si sposta automaticamente indietro.

Rotazione sinistrorsa: spingere indietro il commutatore del senso di rotazione (5) sul lato sinistro dell'elettroutensile (ovvero lontano dal lato anteriore dell'elettroutensile). Il commutatore del senso di rotazione (5) sul lato destro dell'elettroutensile si sposta automaticamente avanti.

Avvio/arresto

Per accendere l'elettroutensile, premere l'interruttore di avvio/arresto (12) e mantenerlo premuto.

Il LED si accende ad interruttore di accensione/spegnimento (12) premuto per metà o completamente e consente di illuminare il punto di avvitamento in condizioni di luce sfavorevoli.

Per bloccare l'interruttore ON/OFF (12), premere il tasto di blocco (6).

Per spegnere l'elettroutensile, rilasciare l'interruttore ON/OFF (12) oppure, se il tasto (6) è bloccato, premere brevemente l'interruttore ON/OFF (12), dopodiché rilasciarlo.

Regolazione del numero di giri

Ad elettroutensile acceso, la velocità si può regolare in modo continuo, esercitando più o meno pressione sull'interruttore di avvio/arresto (12).

Premendo leggermente l'interruttore di avvio/arresto (12), si otterrà una velocità ridotta; aumentando la pressione, aumenterà anche la velocità.

Avvitamento delle viti

Per avvitare le viti, mettere la vite sul bit di avvitamento (1). La vite verrà trattenuta dalla forza magnetica di ritenuta del portabit universale (14). Spingere il commutatore del senso di rotazione (5) sul lato sinistro dell'elettroutensile verso il lato anteriore dell'elettroutensile. Accendere l'elettroutensile e premere con forza la punta della vite contro il pezzo in lavorazione. La vite viene avvitata nel pezzo in lavorazione fino a raggiungere la profondità di avvitamento impostata. La boccola di profondità retrattile (4) entra in contatto con il

pezzo in lavorazione e la trasmissione si blocca; il portabit universale (14) non ruota più. Controllare la profondità di avvitamento e regolare eventualmente la boccola di profondità retrattile (4).

Regolazione della profondità di avvitamento (vedere fig. B)

Con la bussola di regolazione (3) è possibile preselezionare la profondità di avvitamento della testa della vite nel pezzo in lavorazione.

Ruotare la bussola di regolazione (3) nella posizione di profondità di avvitamento desiderata. Il numero sulla scala (visibile sul bordo della bussola di regolazione (3)) viene usato come punto di riferimento per la profondità di avvitamento desiderata.

Ruotando la bussola di regolazione (3) in senso orario, la profondità di avvitamento verrà aumentata; ruotando in senso antiorario, verrà ri

dotta. Ruotando la bussola di regolazione (3) nella posizione MAX, la bussola di battuta (2) viene rimossa totalmente.

Per stabilire la regolazione necessaria, si consiglia di eseguire una prova di avvitamento.

Modalità PowerSAVE (vedere fig. C)

Premere brevemente il tasto ON/OFF PowerSAVE (9) per attivare la modalità PowerSAVE. L'indicatore LED PowerSAVE (11) si accenderà. Successivamente premere brevemente l'interruttore di avvio/arresto (12) e

bloccarlo premendo il tasto di bloccaggio (6). Il motore resta disattivato/disinserito, anche se si preme il pulsante di avvio/arresto (12). Ora premere leggermente l'elettroutensile contro il pezzo in lavorazione per attivare il motore.

Se l'elettroutensile rimane inutilizzato per 30 minuti, l'indicatore LED PowerSAVE (11) si spegne. Per riattivare la modalità PowerSAVE, rilasciare il bloccaggio premendo brevemente l'interruttore di avvio/arresto (12). Successivamente premere di nuovo l'interruttore di avvio/arresto (12) e bloccarlo con il tasto di bloccaggio (6). L'indicatore LED PowerSAVE (11) si riaccenderà.

Boccola di profondità retrattile (vedere fig. D)

Per svitare le viti, allineare le frecce sulla bussola di regolazione (3) e sulla carcassa ingranaggi dell'elettroutensile l'una di fronte all'altra. Tirare la bussola di regolazione (3) indietro, fino a quando si appoggia alla carcassa ingranaggi.

senza lasciare alcuno spazio vuoto e scatta udibilmente in posizione. Il bit di avvitamento (1) ora è chiaramente visibile. L'elettroutensile è pronto per allentare o svitare le viti.

Spingere indietro il commutatore del senso di rotazione (5) sul lato sinistro dell'elettroutensile (ovvero lontano dal lato anteriore dell'elettroutensile). Il commutatore del senso di rotazione (5) sul lato destro dell'elettroutensile si sposta automaticamente avanti. Accendere l'elettroutensile.

Avvertenza: le viti possono anche essere svitate rimuovendo completamente la boccola di profondità retrattile (4).

La boccola di profondità retrattile (4) non può più essere retratta se la bussola di regolazione (3) si trovava in posizione MAX o al di sopra.

Protezione contro il sovraccarico in funzione della temperatura

Se impiegato in modo conforme, l'elettroutensile non può subire sovraccarichi. In caso di carico eccessivo o di temperatura della batteria al di fuori del range ammesso, il numero di giri viene ridotto. L'elettroutensile riprende a funzionare al massimo numero di giri solo dopo aver raggiunto la temperatura della batteria ammessa.

Protezione contro lo scaricamento totale

La batteria al litio è protetta contro lo scaricamento completo dal sistema «Electronic Cell Protection (ECP)». In caso di batteria scarica, l'elettroutensile si spegne attraverso un interruttore automatico: l'accessorio non si muove più.

Indicazioni operative

Clip di aggancio cintura

Tramite la clip di aggancio cintura (15) è possibile, ad esempio, agganciare l'elettroutensile ad una cinghia. In questo modo si hanno libere entrambe le mani e l'elettroutensile è sempre a portata di mano.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni. Per poter garantire buone e sicure operazioni di lavoro, tenerne sempre puliti l'elettroutensile e le fessure di ventilazione.

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni esplosi ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di identificazione del prodotto.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Ulteriori indirizzi per l'assistenza sono indicati sotto:

Le batterie ricaricabili agli ioni di litio raccomandate sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.

In caso di spedizione tramite terzi (ad es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In quel caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo. Attenersi anche alle eventuali prescrizioni integrative nazionali.

Smaltimento

Avviare ad un ricicaggio rispettoso dell'ambiente elettroutensili, batterie, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie/pile tra i rifiuti domestici!

Solo per i Paesi UE:

Gli elettroutensili non più utilizzabili e le batterie/pile difettose o esauste devono essere smaltiti separatamente. Utilizzare gli appositi sistemi di raccolta.

In caso di smaltimento effettuato in maniera impropria, i rifiuti di apparecchiature elettriche ed elettroniche, a causa della possibile presenza di sostanze pericolose, possono avere effetti dannosi sull'ambiente e sulla salute dell'uomo.

Batterie/pile:

Attenersi alle avvertenze riportate al paragrafo «Trasporto» (vedi «Trasporto», Pagina 40).
