HASZNÁLATI ÚTMUTATÓ GTB 18V45 Professional BOSCH

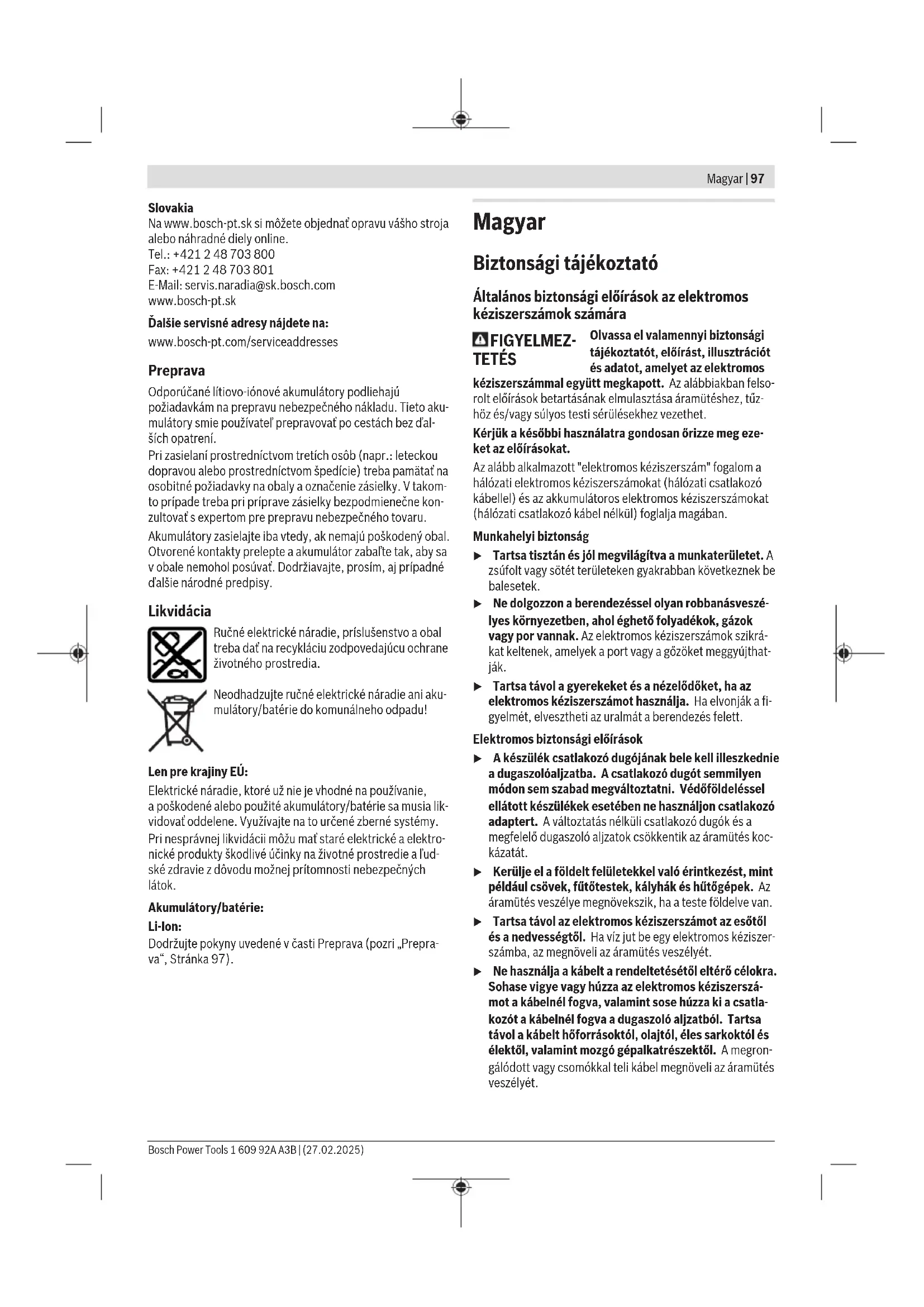

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos kéziszerszámok számára

FIGYELMEZTETÉS

Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos

kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meggyújthatják. Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elveszítheti az uralmat a berendezés felett.

Elektromos biztonsági előírások

A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. ▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be az elektromos kéziszerszámba, az megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszámot a kábelnél fogva, valamint soha ne húzza ki a csatlakozót a kábelnél fogva a dugaszolóaljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.

Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést, ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát. ▶ Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az balesethez vezethet. ▶ Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztonságosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatásait. Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.

Az elektromos kéziszerszámok gondos kezelése és használata

Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja.

A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.

Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes, és meg kell javíttatni. Húzza ki a csatlakozót az áramforrásból és/vagy távolítsa el az akkumulátort (ha az leválasztható az elektromos kéziszerszámról), mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés megakadályozza a szerszám akaratlan üzembe helyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. Tartsa megfelelően karban az elektromos kéziszerszámokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be, és azokat könnyebben lehet vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket, valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredményezhet. Tartsa szárazon, tisztán, valamint olaj- és zsírmentes állapotban a fogantyúkat és markolófelületeket. A csúszós fogantyúk és markolófelületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.

Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata

Az akkumulátort csak a gyártó által ajánlott töltőszkekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőszkben egy másik akkumulátort próbál feltölteni, tűz keletkezhet. Az elektromos kéziszerszámhoz csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.

A használaton kívüli akkumulátort tartsa távol bármely fémtárgytól, mint például irodai kapcsoktól, pénzerméktől, kulcsoktól, szögektől, csavaroktól és más kis méretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. Nem megfelelő körülmények esetén az akkumulátorból folyadék léphet ki. Kerülje az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került a folyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. Az akkumulátorból kilépő folyadék irritációt vagy égési sérüléseket okozhat. Sohase használjon egy akkumulátort vagy szerszámot, ha az megrongálódott, vagy ha változtatásokat hajtottak végre rajta. A megrongálódott vagy megváltoztatott akkumulátorok kiszámíthatatlanul viselkedhetnek, amely tűzhöz, robbanáshoz vagy sérülésveszélyhez vezet. Ne tegye ki se az akkumulátort, se a szerszámot tűz, vagy extrém hőmérsékleti hatásoknak. Ha az akkumulátort tűznek, vagy 130 °C-ot meghaladó hőmérsékletnek teszi ki, az robbanást okozhat. Tartson be valamennyi töltési előírást és ne töltse fel az akkumulátort, ha annak hőmérséklete az utasításokban megadott hőmérséklet-tartományon kívül van. Az akkumulátor nem megfelelő módon, vagy a megadott hőmérséklet-tartományon kívül feltöltése megrongálhatja az akkumulátort és megnövelheti a tűzveszélyt.

Szerviz

Az elektromos kéziszerszámot csak szakképzett személyzet, kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Sohase szervizeljen megrongálódott akkumulátort. Az akkumulátort csak a gyártónak, vagy az erre feljogosított szolgáltatóknak szabad szervizelniük.

Biztonsági előírások csavarozó gépek számára

Az elektromos kéziszerszámot csak a szigetelt markolatfelületeknél fogja, ha olyan műveletet hajt végre, melynek során a rögzítő elem rejtett vezetékekhez érhetnek. Ha a rögzítő elem hozzáér egy feszültség alatt álló vezetékhez, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek, ami áramütéshez vezethet. A rejtett vezetékek felkutatásához használjon arra alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezeték a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek. Tartsa szorosan fogva az elektromos kéziszerszámot. A csavarok megszorításakor és kilazításakor rövid időre magas reakciós nyomatékok léphetnek fel.

A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elveszítheti az uralmát az elektromos kéziszerszám felett. Az akkumulátorok megrongálódása vagy szakszerűtlen kezelése esetén abból gőzök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gőzök ingerelhetik a légutakat. Ne módosítsa és ne nyissa fel az akkumulátort. Ekkor fennáll a rövidzárlat veszélye. Az akkumulátort hegyes tárgyak, például tűk vagy csavarhúzók, vagy külső erőbehatások megrongálhatják. Belső rövidzárlat léphet fel, és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet. Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől.

Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tűztől, a szennyeződésektől, a víztől és a nedvességtől. Robbanásveszély és rövidzárlat veszélye áll fenn.

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Rendeltetésszerű használat

Az elektromos kéziszerszám csavarok behajtására és kicsavarására szolgál.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel az elektromos kéziszerszám ábrájának, az ábrákat tartalmazó oldalon.

(1) Csavarozóbit (2) Ütközőhüvely (3) Beállítóhüvely a behúzható csavarozási mélységütközőhöz (4) Behúzható mélységütköző (5) Forgásirány-váltó (6) A be-/kikapcsoló rögzítőgombja (7) Akkumulátor (8) Akkumulátor reteszelésfeloldó gomb

100 | Magyar

(9) PowerSAVE Be-/ki-gomb (10) LED a csavarozási hely megvilágítására (11) PowerSAVE LED-kijelző (12) Be-/kikapcsoló (13) Fogantyú (szigetelt fogantyú-felület) (14) Univerzális bittartó (15) Övtartócsat

a) Ez a tartozék nem tartozik a standard szállítmányhoz.

Műszaki adatok

Akkumulátoros csavarozógép		GBT 18V-45
Rendelési szám		3601 JK7 0..
Névleges feszült ség V= 18
Üresjárati fordulatszámA)	perc-1	0-4500
Max.对不起yomaték puha csavarozás mellett az ISO 5393/sheintA)	Nm 6,0
Szerszámbefogó egység¼" belső hatlapos
Max. csavar-ø mm 6
SúlyB)	kg 1,3-2,3
Javasolt környezeti hämér- séklet a tõltes során	°C 0...+35
Megengedett környezeti hämér- séklet az üzeléso- ránC)	°C -20...+50
Javasolt akkumulatorok GBA 18V...		ProCORE18V...
Javasolt tõltekészülékek GAL 18...		GAX 18..
		GAL 36...

A) 20-25°C hőmérsékleten a ProCORE18V 4.0Ah akkumulátorral mérve B) A GBA 18V 1.5Ah és a ProCORE18V 12.0Ah akkumulátorral mérve. C) < 0° C hőmérsékletek mellett korlátozott teljesítmény

A zajkibocsátási érték meghatározása az EN 62841-2-2 szabványnak megfelelően történt.

Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értékei: Hangnyomásszint 79 dB(A); hangteljesítményszint 87 dB(A). A szórás, K = 3 dB.

Viseljen fülvédőt!

Az a, rezgési összértékek (a három irány vektorösszege) és a K szórás az EN 62841-2-2 szabványnak megfelelően meghatározott értékei:

A legnagyobb megengedett méretű csavarok és anyák meghúzása: a < 2,5m / s²,K = 1,5m / s²

Az ezen utasításokban megadott rezgésszint és zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatározásra, és az elektromos kéziszerszámok egymással

való összehasonlítására alkalmazható. Ez az érték a rezgés és zajkibocsátás ideiglenes becslésére is alkalmas.

A megadott rezgésszint és zajkibocsátási érték az elektromos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen megnövelheti.

A rezgés- és zajkibocsátás pontos becsléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelemre, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Összeszerelés

Minden elektromos kéziszerszámon végzett munka előtt (pl. karbantartás, szerszámcsere stb.) vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.

Az akkumulátor feltöltése

Csak a Műszaki Adatoknál megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek felelnek meg az Ön elektromos kéziszerszámában alkalmazásra kerülő Li-ion-akkumulátornak.

Figyelem: Az akkumulátor részben feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltőkészülékben.

A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak.

A lítium-ionos akkumulátort az „Electronic Cell Protection (ECP)" védi a túl erős kisülés ellen. Ha az akkumulátor kimerül, az elektromos kéziszerszámot egy védőkapcsoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább.

Az elektromos kéziszerszám automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez megrongálhatja az akkumulátort.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.

Az akkumulátor kivétele

A (7) akkumulátor két reteszelővállal van ellátva, amelyek meggátolják, hogy az akkumulátor a (8) akkumulátor reteszelés feloldó gomb akaratlan megnyomásakor kiessen. Amíg az akkumulátor be van helyezve az elektromos kéziszerszámba, azt egy rugó a helyén tartja.

A (7) akkumulátor eltávolításához nyomja meg a (8) reteszelés feloldó gombot és húzza ki az akkumulátort előrefelé az elektromos kéziszerszámból. Ne erőltesse a kihúzást.

Akkumulátor töltöttségi szint kijelző

Az akkumulátor töltési szint kijelző display zöld LED-jei az akkumulátor töltési szintjét mutatják. A töltöttségi szintet biztonsági okokból csak használaton kívüli elektromos kéziszerszám esetén lehet lekérdezni.

Nyomja meg a töltési szint kijelző gombot, hogy kijelezze a töltési szintet. Erre kivett akkumulátor esetén is van lehetőség.

Ha az akkumulátor feltöltési szint kijelző gomb megnyomása után egy LED sem világít, az akkumulátor meghibásodott és ki kell cserélni.

Akkumulátor típus: GBA 18V...

LED-ek Kapacitás

Tartós fény, 3× zöld 60-100%

Tartós fény, 2× zöld 30-60%

Tartófény, 1 × zöld 5-30%

Világítófény, 1× zöld 0-5%

Akkumulátor típus: ProCORE18V...

LED-ek Kapacitás

Tartós fény, 5 × zöld 80-100%

Tartós fény, 4 × zöld 60-80%

Tartós fény, 3 × zöld 40-60%

Tartós fény, 2 × zöld 20-40%

Tartófény, 1× zöld 5-20%

Szerszámcsere (lásd az A ábrát)

Minden elektromos kéziszerszámon végzett munka előtt (pl. karbantartás, szerszámcsere stb.) vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.

Húzza le a (4) mélységi ütközőt az elektromos kéziszerszámról. Húzza ki a (1) csavarbitet. Szükség esetén

a (14) univerzális bittartót is ki lehet húzni és ki lehet cserélni. Szükség esetén használjon egy fogót.

Szerszámcsere után ismét helyezze fel a (4) mélységi ütközőt.

Üzemeltetés

Üzembe helyezés

Az akkumulátor beszerelése

Figyelem: Az elektromos kéziszerszámnak nem megfelelő akkumulátorok használata működési hibákhoz vagy az elektromos kéziszerszám meghibásodásához vezethet.

Állítsa a középső helyzetbe a (5) forgásirány-átkapcsolót, hogy megakadályozza az akaratlan bekapcsolást. Tegye bele a feltöltött (7) akkumulátort a fogantyúba, amíg az érezhetően beugrik a reteszelési helyzetbe és egy síkban fekszik a fogantyúval.

A forgásirány beállítása (lásd E-F ábra)

A (5) forgásirány-átkapcsoló az elektromos kéziszerszám forgásirányának megváltoztatására szolgál. Ha a (12) be-/ki-kapcsoló be van nyomva, akkor a forgásirányt nem lehet átkapcsolni.

Jobbra forgás: Tolja el az elektromos kéziszerszám bal oldalán található (5) forgásirány-átkapcsolót az elektromos kéziszerszám első oldala felé. Az elektromos kéziszerszám jobb oldalán a (5) forgásirány-átkapcsoló automatikusan hátraugrik.

Balra forgás: Tolja el az elektromos kéziszerszám bal oldalán található (5) forgásirány-átkapcsolót hátrafelé (vagyis az elektromos kéziszerszám első oldalától távolodva). Az elektromos kéziszerszám jobb oldalán a (5) forgásirány-átkapcsoló automatikusan előreugrik.

Be- és kikapcsolás

Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a (12) be-/kikapcsolót.

A LED-lámpa felig vagy teljesen benyomott (12) be-/kikapcsoló esetén világít, gondoskodva arról, hogy a csavarozás helyének megvilágítása kedvezőtlen fényviszonyok esetén is megfelelő legyen.

A benyomott (12) be-/kikapcsoló rögzítéséhez nyomja be a (6) rögzítő gombot.

Az elektromos kéziszerszám kikapcsolásához engedje el a (12) be-/kikapcsolót, illetve, ha az az adott helyzetben a (6) rögzítőgombbal rögzítve van, nyomja be rövid időre, majd engedje el a (12) be-/kikapcsolót.

A fordulatszám beállítása

A bekapcsolt elektromos kéziszerszám fordulatszámát annak megfelelően szabályozhatja, mennyire nyomja be a (12) be-/kikapcsolót.

A (12) be-/kikapcsolóra gyakorolt enyhe nyomás alacsony liketszámot eredményez. Növekvő nyomás esetén a fordulatszám is növekszik.

Csavarok behajtása

Csavarok behajtásához tegye a csavart az (1) csavarozóbitbe. A csavart a (14) univerzális bittartó mágneses tartóereje fogva tartja. Tolja el az elektromos kéziszerszám bal oldalán található (5) forgásirány-átkapcsolót az elektromos kéziszerszám első oldala felé. Kapcsolja be az elektromos kéziszerszámot, és nyomja rá erőteljesen a csavar

hegyét a munkadarabra. A csavar a beállított csavarozási mélység eléréséig becsavarozásra kerül a munkadarabba. A behúzható mélységütköző (4) megéri a munkadarabot, és a hajtűkapcsoló; az univerzális bittartó (14) nem forog tovább. Ellenőrizze a csavarozási mélységet, és szükség esetén állítsa utána a behúzható mélységütközőt (4).

A csavarozási mélység beállítása (lásd a B ábrát)

A (3) beállító hüvellyel előre ki lehet választani a csavarfejnek a munkadarabba való becsavarozási mélységét.

Forgassa el a (3) beállító hüvelyt a kívánt becsavarozási mélységnek megfelelő helyzetbe. A skálán található szám (ez a (3) beállító hüvely szélén látható) kiindulási pontként használható a kívánt becsavarozási mélység beállításához. A (3) beállító hüvelynek az óramutató mozgásával megegyező irányba való elforgatásakor a becsavarozási mélység növekszik, ellenkező irányban csökken. A (3) beállító hüvelynek

a MAX helyzeten túli elforgatásával ez teljesen eltávolodik a (2) ütközőhüvelytől.

A szükséges beállítást a legcélszerűbb egy próbacsavarozással meghatározni.

PowerSAVE üzemmód (lásd a C ábrát)

Nyomja meg röviden a (9) PowerSAVE be-/kikapcsoló gombot, hogy aktiválja a PowerSAVE üzemmódot. A (11) PowerSAVE LED-kijelző kigyullad. Ezután nyomja be rövid időre a (12) be-/kikapcsoló gombot, és a (6) reteszelő gomb megnyo

másával reteszelje azt. A motor deaktiválva / leválasztva marad, még akkor is, ha ismét megnyomják a (12) be-/kikapcsoló gombot. Most nyomja kissé bele az elektromos kéziszerszámot a munkadarabba, hogy aktiválja a motort.

Ha az elektromos kéziszerszámot 30 percig nem használják, a (11) PowerSAVE LED-kijelző automatikusan kialszik. A PowerSAVE üzemmód ismételt aktiválásához a (12) be-/kikapcsoló gomb rövid megnyomásával oldja fel a reteszelést. Ezután nyomja be ismét a (12) be-/kikapcsoló gombot, és a (6) reteszelő gomb megnyomásával reteszelje azt. A (11) PowerSAVE LED-kijelző ismét kigyullad.

Behúzható mélységütköző (lásd a D ábrát)

Csavarok kihajtásához állítsa be egymással szembe a (3) beállító hüvelyen és az elektromos kéziszerszám hajtóműházán található nyilakat. Húzza hátra a (3) beállító hüvelyt, amíg az rés nélkül felfekszik a hajtóműházra, és hallhatóan bepattan a rögzített helyzetbe. A (1) csavarozóbit most jól látható. Az elektromos kéziszerszám most készen áll csavarok kioldására vagy kihajtására.

hatóan bepattan a rögzített helyzetbe. A (1) csavarozóbit most jól látható. Az elektromos kéziszerszám most készen áll csavarok kioldására vagy kihajtására.

Tolja el az elektromos kéziszerszám oldalán található (5) forgásirány-átkapcsolót hátrafelé (azaz az elektromos kéziszerszám első oldalától távolodva). Az elektromos kéziszerszám jobb oldalán a (5) forgásirány-átkapcsoló automatikusan előretolódik. Kapcsolja be az elektromos kéziszerszámot.

Figyelem: A csavarokat a behúzható mélységütköző (4) teljes eltávolításával is ki lehet oldani.

A behúzható mélységütközőt (4) nem lehet visszahúzni, ha a beállítóhüvely (3) a MAX helyzetben vagy feljebb található.

Hőmérsékletfüggő túlterhelés elleni védelem

Rendeltetésszerű használat esetén az elektromos kéziszerszámot nem lehet túlterhelni. Túl magas terhelés esetén, vagy ha az akkumulátor hőmérséklete kilép a megengedett tartományból, a fordulatszám csökkentésre kerül. Az elektromos kéziszerszám csak a megengedett akkumulátor-hőmérséklet elérése után működik ismét teljes fordulatszámon.

Mélykisülés elleni védelem

A lítium-ionos akkumulátort az „Electronic Cell Protection (ECP)” védi a túl erős kisülés ellen. Ha az akkumulátor kimerült, az elektromos kéziszerszámot egy védőkapcsoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább.

Munkavégzési tanácsok

Övtartócsat

A (15) övtartó csat segítségével az elektromos kéziszerszámot például felakaszthatja egy hevederre. Ekkor mindkét keze szabad, és az elektromos kéziszerszám mindig rendelkezésre áll.

Karbantartás és szerviz

Karbantartás és tisztítás

Minden elektromos kéziszerszámon végzett munka előtt (pl. karbantartás, szerszámcsere stb.) vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsoló készülék sérüléseket okozhat. Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a termék javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen is megtalálhatók: www.bosch-pt.com

A Bosch Használati Tanácsadó Csapat szívesen segít, ha termékeinkkel és azok tartozékaival kapcsolatos kérdései vannak.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10 jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékeinek javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek az alábbi címen találhatók:

A javasolt lítium-ion-akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják.

Ha a szállítással harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a ház nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Kérjük, tartsa be az adott országban érvényes, ezen esetleg túlmenő előírásokat.

Eltávolítás

Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

A már nem használható elektromos kéziszerszámokat és a hibás vagy elhasznált akkumulátorokat/elemeket elkülönítve kell ártalmatlanítani. Használja a rendelkezésre álló gyűjtőrendszereket.

Szakszerűtlen ártalmatlanítás esetén az elhasznált elektromos és elektronikus készülékek a veszélyes anyagok lehetséges jelenléte miatt káros hatással lehetnek a környezetre és az emberek egészségére.

Akkumulátorok/elemek:

Li-ion:

Kérjük, vegye figyelembe a Szállítás fejezetben található tájékoztatót (lásd „Szállítás", Oldal 103).

Az információs táblán a megfelelőségi nyilatkozat található.

Az információs táblán a készülék gyártási dátuma található.

A gyártási dátum a használati útmutató utolsó oldalán található.

Az importőrre vonatkozó információk a csomagoláson találhatók.

Élettartam

A készülék élettartama 7 év. A gyártástól számított 5 év elteltével tárolás után nem ajánlott üzembe helyezés előzetes ellenőrzés nélkül (a gyártási dátumot lásd a címkén).

A megadott élettartam a jelen használati útmutató követelményeinek betartása mellett érvényes.

A kritikus meghibásodások korlátozása

- Ne használja erős szikraforrás közelében - Ne használja erős rezgésnek kitett helyen - Ne használja sérült vagy elszakadt elektromos kábellel - Ne használja közvetlenül a készülék házából kiálló vezetékkel

Lehetséges személyi hibás műveletek

- Ne használja sérült fogantyúval vagy sérült védőburkolattal - Ne használja nyílt térben esőben - Ne kapcsolja be, ha víz került a házba

Határállapotok kritériumai

• Az elektromos kábel túlmelegedése vagy sérülése
• A készülék házának sérülése

A műszaki karbantartás típusa és gyakorisága

• A műszert minden használat után meg kell tisztítani a portól.

Tárolás

Száraz helyen kell tárolni, távol a hőforrásoktól, magas hőmérséklettől és közvetlen napsugárzástól. Kerülje a hirtelen hőmérséklet-változásokat. Csomagolás nélküli tárolás nem megengedett. A tárolási feltételekre vonatkozó részletes követelményeket lásd a GOST 15150-69 (1. feltétel) szabványban.

104|Orosz

Tárolja a gyártó csomagolásában, raktárhelyiségekben, 5 °C és +40 °C közötti környezeti hőmérsékleten. A relatív páratartalom nem haladhatja meg a 80%-ot.

Szállítás

Szállítás közben tilos bármilyen mechanikai hatás a csomagolásra. Rakodásnál/kirakodásnál tilos bármilyen, a csomagolást megfogó elven működő technika használata. A szállítási feltételekre vonatkozó részletes követelményeket lásd a GOST 15150-69 (5. feltétel) szabványban. Szállítás -50 °C és +50 °C közötti környezeti hőmérsékleten. A relatív páratartalom nem haladhatja meg a 100%-ot.

Biztonsági utasítások

Általános biztonsági utasítások elektromos kéziszerszámokhoz

FIGYELMEZTETÉS

Olvassa el az összes biztonsági figyelmeztetést, utasítást, ábrát és előírást, amelyek ehhez az elektromos kéziszerszámhoz mellékelve vannak. A felsorolt utasítások be nem tartása áramütéshez, tűzhöz és/vagy súlyos sérüléshez vezethet.

Őrizze meg ezeket az utasításokat a jövőbeni használatra.

Az ezekben az utasításokban és figyelmeztetésekben használt „elektromos kéziszerszám” kifejezés vonatkozik a hálózatról működő (vezetékes) elektromos kéziszerszámokra és az akkumulátoros (vezeték nélküli) elektromos kéziszerszámokra is.

A munkaterület biztonsága

Munkavégzési helyek

A készüléket tiszta és jól megvilágított helyen használja. A sötét vagy rosszul megvilágított munkaterületek balesetekhez vezethetnek. Ne dolgozzon elektromos kéziszerszámmal robbanásveszélyes légkörben, pl. éghető folyadékok, gyúlékony gázok vagy por jelenlétében. Az elektromos kéziszerszámok szikrát bocsáthatnak ki, ami lángra lobbanthatja a port vagy a gőzöket. Az elektromos kéziszerszámmal végzett munka közben ne engedjen illetéktelen személyeket a munkaterület közelébe. Ha elterelődik a figyelme, elveszítheti az uralmat a szerszám felett. A berendezés háztartási, kereskedelmi és közösségi helyeken, valamint kis elektromos fogyasztású ipari területeken történő használatra készült, káros és veszélyes ipari tényezők hatása nélkül. A berendezés állandó felügyelet nélküli üzemeltetésre készült.

Elektromos biztonság

Az elektromos kéziszerszám csatlakozódugójának illeszkednie kell a hálózati aljzathoz. Soha ne módosítsa a csatlakozódugót. Ne használjon adapterdugót földelt elektromos kéziszerszámokhoz. A módosítatlan csatlakozódugók és a hozzáillő aljzatok csökkentik az áramütés kockázatát. Kerülje a testi érintkezést földelt felületekkel, mint például csövek, radiátorok, tűzhelyek és hűtőszekrények. Ha a teste földelt, megnő az áramütés kockázata. Óvja az elektromos kéziszerszámot az esőtől és a nedvességtől. A víz behatolása az elektromos kéziszerszámba növeli az áramütés kockázatát. Ne használja a kábelt rendeltetésétől eltérő célra. Soha ne használja a kábelt az elektromos kéziszerszám szállítására, húzására vagy a csatlakozódugó kihúzására az aljzatból. Óvja a kábelt magas hőmérséklettől, olajtól, éles élektől vagy az elektromos kéziszerszám mozgó alkatrészeitől. A sérült vagy összegubancolódott kábel növeli az áramütés kockázatát. Ha az elektromos kéziszerszámmal a szabadban dolgozik, használjon kültéri használatra alkalmas hosszabbítókábelt. A kültéri használatra alkalmas hosszabbítókából csökkenti az áramütés kockázatát. Ha nem lehet elkerülni az elektromos kéziszerszám nedves helyiségben történő használatát, csatlakoztassa az elektromos kéziszerszámot egy hibaáram-védőkapcsolón keresztül. A hibaáram-védőkapcsoló használata csökkenti az elektromos áramütés kockázatát.

Személyi biztonság
