Tip de produs	Șurubelniță fără fir
Marcă	Bosch
Model	GTB 18V45 Professional
Tensiune nominală	18 V
Viteză în gol	0 – 4 500 rpm
Cuplu maxim (înșurubare moale) conform ISO 5393	6,0 Nm
Portsculă	Hexagon interior 1/4"
Diametru maxim de înșurubare	6 mm
Greutate	1,3 – 2,3 kg (în funcție de baterie)
Temperatură de încărcare recomandată	0 °C – +35 °C
Temperatură de utilizare și depozitare	-20 °C – +50 °C
Baterii recomandate	GBA 18V..., ProCORE18V...
Încărcătoare recomandate	GAL 18..., GAX 18..., GAL 36...
Nivel de presiune acustică	79 dB(A)
Nivel de putere acustică	87 dB(A)
Vibrații (strângere șurub)	a_h < 2,5 m/s², K = 1,5 m/s²
Funcții principale	Mod PowerSAVE, opritor de adâncime retractabil, iluminare LED, clip pentru centură, protecție împotriva suprasarcinii și descărcării profunde
Întreținere și curățare	Curățați fantele de ventilație, scoateți bateria înainte de orice intervenție
Siguranță	Citiți cu atenție instrucțiunile de siguranță, utilizați echipament de protecție individuală, nu modificați bateria
Piese de schimb și reparabilitate	Service after-sales Bosch, piese de schimb disponibile, reparație în 5 zile prin SAV DIRECT
Informații generale	Manual de utilizare disponibil în mai multe limbi, întrebări ale utilizatorilor posibile

Întrebări frecvente - GTB 18V45 Professional BOSCH

Cum încărcați bateria șurubelniței Bosch GTB 18V45?

Utilizați numai încărcătoarele recomandate (GAL 18..., GAX 18..., GAL 36...). Bateria este livrată parțial încărcată; încărcați-o complet înainte de prima utilizare. O puteți reîncărca oricând fără a-i reduce durata de viață.

Care este viteza maximă de rotație a sculei?

Viteza în gol este de 0 până la 4 500 rpm. Viteza este variabilă în funcție de presiunea exercitată asupra întrerupătorului Pornire/Oprire.

Cum se reglează adâncimea de înșurubare?

Rotiți inelul de reglare (3) pentru a ajusta opritorul de adâncime retractabil. Rotiți în sens orar pentru a crește adâncimea, în sens antiorar pentru a o diminua. Faceți încercări pentru a găsi reglajul ideal.

Ce înseamnă modul PowerSAVE și cum se activează?

Modul PowerSAVE permite dezactivarea motorului până când scula este apăsată pe piesă. Activați-l apăsând scurt pe tasta Pornire/Oprire PowerSAVE (9) apoi acționând și blocând întrerupătorul Pornire/Oprire. LED-ul PowerSAVE (11) se aprinde când modul este activ.

Cum se desfac șuruburi cu opritorul de adâncime?

Pentru a desface șuruburi, faceți să coincidă săgețile de pe inelul de reglare și carcasă, apoi trageți inelul înapoi până când se fixează. Vârful de înșurubare va fi vizibil. Selectați sensul de rotație stânga și porniți scula.

Ce tipuri de baterii pot folosi?

Bateriile recomandate sunt GBA 18V... și ProCORE18V.... Utilizați numai baterii desemnate special pentru această sculă pentru a evita orice risc.

Cum se curăță și se întreține șurubelnița?

Scoateți întotdeauna bateria înainte de curățare. Curățați regulat fantele de ventilație pentru o funcționare optimă. Folosiți o cârpă uscată; nu folosiți apă sau solvenți.

Ce faceți dacă șurubelnița se oprește brusc?

Sculele sunt protejate împotriva suprasarcinilor și descărcărilor profunde. Dacă temperatura bateriei este prea ridicată, viteza se reduce automat. Lăsați bateria să se răcească. Dacă scula se oprește complet, bateria este descărcată; reîncărcați-o.

Unde găsesc piese de schimb pentru GTB 18V45?

Piesele de schimb sunt disponibile la service-ul after-sales Bosch. Accesați www.bosch-pt.com pentru a comanda online sau contactați serviciul clienți la 0970821226 (Franța). Indicați numărul articolului cu 10 cifre.

Cum se transportă bateria în siguranță?

Bateriile litiu-ion sunt supuse reglementărilor privind mărfurile periculoase. Pentru transportul de către terți, apelați la un expert. Expediați numai baterii nedeteriorate, acoperiți contactele și ambalați-le astfel încât să evitați orice mișcare.

MANUAL DE UTILIZARE GTB 18V45 Professional BOSCH

Instrucțiuni de siguranță pentru scule electrice

AVERTISMENT

Citiți toate instrucțiunile de siguranță, avertismentele, ilustrațiile și specificațiile tehnice, care

însoțesc această unealtă electrică. Nerespectarea instrucțiunilor de mai jos poate provoca șoc electric, incendiu și/sau răni grave.

Păstrați toate avertismentele și instrucțiunile pentru referințe viitoare.

Termenul "unealtă electrică" din avertismente se referă la sculele electrice alimentate de la rețea (cu cablu) și la sculele electrice alimentate de la baterii (fără cablu).

Siguranța la locul de muncă

Păstrați locul de muncă curat și bine iluminat. Zonele dezordonate sau întunecate pot provoca accidente. Nu folosiți scula electrică în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau prafului inflamabil. Sculele electrice creează scântei care pot aprinde praful sau vaporii.

68|Română

Când folosiți scula electrică, țineți copiii și persoanele neautorizate la distanță. În caz de neatenție, puteți pierde controlul asupra sculei.

Siguranță electrică

Ștecherul sculei electrice trebuie să se potrivească în priză. Nu modificați ștecherul în niciun fel. Nu folosiți ștechere adaptoare cu scule electrice împământate. Ștecherele nemodificate și prizele corespunzătoare reduc riscul de șoc electric. Evitați contactul corpului cu suprafețe împământate, cum ar fi țevi, radiatoare, plite sau frigidere. Când corpul este împământat, riscul de șoc electric crește. Nu expuneți sculele electrice la ploaie sau umezeală. Pătrunderea apei într-o unealtă electrică crește riscul de șoc electric. Nu deteriorați cablul. Nu folosiți cablul pentru a transporta, trage sau scoate din priză scula electrică. Țineți cablul departe de căldură, ulei, muchii ascuțite sau piese în mișcare. Cablurile deteriorate sau încurcate cresc riscul de șoc electric. Când lucrați cu o unealtă electrică în aer liber, folosiți un cablu prelungitor (prelungitor) care este adecvat și pentru utilizare în exterior. Utilizarea unui cablu adecvat pentru exterior reduce riscul de șoc electric. Dacă utilizarea sculei electrice în mediu umed este inevitabilă, folosiți un întrerupător de protecție la curent rezidual (întrerupător FI/RCD). Utilizarea unui întrerupător de protecție la curent rezidual reduce riscul de șoc electric.

Siguranța personală

Înainte de a utiliza unealta electrică, citiți cu atenție instrucțiunile de siguranță și manualul de utilizare. Nu utilizați unealta electrică dacă sunteți obosit sau sub influența alcoolului, a medicamentelor sau a drogurilor. O clipă de neatenție în timpul utilizării uneltei electrice poate duce la răniri grave. Purtați echipament individual de protecție, purtați întotdeauna ochelari de protecție. Echipamentul individual de protecție, cum ar fi masca de praf, încălțămintea de siguranță antiderapantă, casca de protecție sau protecția auditivă, utilizate în condițiile adecvate, reduce riscul de răniri. Evitați pornirea accidentală. Asigurați-vă că întrerupătorul este în poziția OFF înainte de a conecta unealta electrică la sursa de alimentare și/sau la acumulator, și înainte de a o ridica sau transporta. Când transportați uneltele electrice cu degetul pe întrerupător sau când conectați uneltele electrice la sursa de alimentare cu întrerupătorul în poziția ON, acest lucru poate duce la accidente.

Îndepărtați orice cheie sau dispozitiv de reglare înainte de a porni unealta electrică. O cheie sau un dispozitiv de reglare lăsat atașat de o piesă rotativă a uneltei electrice poate duce la răniri. Nu vă aplecați. Păstrați o poziție corectă și echilibrul în orice moment. Astfel puteți controla mai bine unealta electrică în situații neașteptate. Purtați îmbrăcăminte adecvată. Nu purtați haine largi sau bijuterii. Țineți părul și îmbrăcămintea departe de piesele în mișcare. Îmbrăcămintea largi, bijuteriile sau părul lung pot fi prinse în piesele în mișcare. Dacă există posibilitatea de conectare a dispozitivelor de extracție a prafului sau de colectare a prafului, asigurați-vă că acestea sunt conectate și utilizate corect. Utilizarea unui dispozitiv de extracție a prafului poate reduce riscurile legate de praf. Nu fiți neglijenți și nu ignorați regulile de siguranță pentru uneltele electrice, chiar dacă sunteți familiarizați cu unealta după utilizări repetate. Un moment de neatenție poate duce la răniri grave în fracțiuni de secundă.

Instrucțiuni de siguranță pentru uneltele electrice

Nu vă permiteți să folosiți scula electrică. Folosiți scula electrică corect pentru aplicația dumneavoastră. Cu scula electrică corectă lucrați mai rapid și mai sigur în intervalul de putere menționat. Nu folosiți niciodată o sculă electrică cu întrerupătorul defect. O sculă electrică pe care nu o mai puteți opri și/sau porni este periculoasă și trebuie reparată. Deconectați ștecherul de la priză și/sau scoateți acumulatorul înainte de a efectua reglaje, schimbări de accesorii sau înainte de a depozita scula electrică. Astfel de măsuri preventive reduc riscul de pornire accidentală a sculei electrice. Păstrați sculele electrice nefolosite departe de copii și nu permiteți utilizarea sculei electrice de către persoane care nu sunt familiarizate cu scula electrică sau cu aceste instrucțiuni. Sculele electrice sunt periculoase atunci când sunt utilizate de persoane neexperimentate. Întrețineți sculele electrice și accesoriile. Verificați dacă părțile mobile sunt aliniate și nu se blochează, dacă există piese rupte sau o stare care ar putea afecta funcționarea sculei electrice. În caz de deteriorare, reparați scula electrică înainte de utilizare.

Scula electrică înainte de utilizare. Întreținerea necorespunzătoare a sculelor electrice este cauza multor accidente.

Păstrați sculele de tăiat ascuțite și curate. Sculele de tăiat îngrijite, cu muchii ascuțite, se blochează mai rar și sunt mai ușor de controlat. Utilizați sculele electrice, accesoriile etc. conform acestor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie efectuată. Utilizarea sculelor electrice pentru operații pentru care nu sunt prevăzute poate crea situații periculoase. Păstrați mânerul și suprafețele de prindere uscate, curate și fără urme de ulei sau grăsime. Mânerele și suprafețele de prindere alunecoase nu permit o manevrare și un control sigur al sculei electrice în situații neprevăzute.

Păstrați mânerul și suprafețele de prindere uscate, curate și fără urme de ulei sau grăsime. Mânerele și suprafețele de prindere alunecoase nu permit o manevrare și un control sigur al sculei electrice în situații neprevăzute.

Înainte de utilizare, verificați întotdeauna unealta pentru deteriorări. O unealtă deteriorată este periculoasă pentru un anumit tip de lucrare și poate crea un risc real atunci când este utilizată pentru alte lucrări. Utilizați numai unelte de lucru care sunt în stare bună și proiectate pentru lucrările respective. Utilizarea altor unelte poate duce la răniri și poate crea un risc real. Dacă unealta nu este utilizată, țineți-o departe de obiecte metalice ascuțite, cum ar fi șuruburi, cuie, chei, sârmă, șurubelnițe sau alte obiecte metalice mici care pot provoca scurtcircuitarea bornelor uneltei. Un scurtcircuit al bornelor uneltei poate provoca arsuri sau incendii. O utilizare accidentală poate duce la scurgeri de lichid din unealtă. Evitați aceste situații. În caz de scurgere accidentală, spălați pielea cu apă. Dacă lichidul intră în contact cu ochii, solicitați imediat asistență medicală suplimentară. Scurgerile de lichid din unealtă pot duce la arsuri sau arsuri chimice. Nu utilizați o unealtă care este deteriorată sau modificată. Uneltele modificate pot prezenta probleme de comportament și pot duce la răniri, arsuri sau risc de rănire. Nu introduceți unealta sau o unealtă de lucru în zone cu temperaturi ridicate. Utilizarea la temperaturi peste 130 °C poate provoca arsuri. Urmați toate instrucțiunile de încărcare și încărcați unealta sau unealta de lucru numai în afara zonei de temperatură specificate în instrucțiunile de operare. Încărcarea necorespunzătoare sau încărcarea în afara intervalului de temperatură poate deteriora unealta și poate crește riscul de rănire.

Service

Predați unealta electrică pentru întreținere doar personalului calificat, folosind doar piese de schimb originale. Aceasta asigură menținerea siguranței uneltei electrice. Nu întrețineți niciodată unelte deteriorate. Orice întreținere a uneltelor trebuie efectuată numai de producător sau de centre de service autorizate.

Instrucțiuni de siguranță pentru baterii

Păstrați întrerupătorul electric departe de materiale inflamabile, atunci când executați lucrări, în care forța trebuie să exercite o presiune cu scule ascuțite. Întrerupătorul TNC, cu un întrerupător electric, trebuie să țină cont de materialele metalice ale întrerupătorului electric sub tensiune, care pot provoca electrocutare atunci când sunt atinse. Folosiți mănuși de protecție adecvate pentru a identifica eventualele pericole ascunse și pentru a vă proteja de șocuri electrice. Întrerupătorul cu întrerupătoare electrice nu poate fi folosit în locuri cu pericol de electrocutare. Protecția împotriva unui întrerupător de circuit (scurtcircuit) poate fi asigurată de un întrerupător. Tăierea unui material poate provoca daune materiale. Păstrați întrerupătorul electric separat. La o tensiune de 100 V și mai mare, este necesar să se verifice dacă tensiunea este sigură. Așezați materialul de prelucrat. Un material de prelucrat nu este ținut suficient de sigur cu mâinile, ci trebuie fixat cu dispozitive de fixare. Așteptați, înainte de a porni întrerupătorul electric, să se oprească complet. Întrerupătorul pornit poate provoca răniri și poate fi periculos în timpul verificării întrerupătorului electric. În caz de deteriorare / utilizare necorespunzătoare a bateriei, pot apărea scurgeri de acid din baterie. Bateria poate exploda sau arde. Evitați contactul cu acidul și consultați un medic în caz de iritații. Scurgerile pot afecta căile respiratorii. Nu încercați să deschideți sau să dezasamblați bateria. Există pericol de scurtcircuit. Unele piese, cum ar fi capacele sau capacele de protecție, pot fi îndepărtate cu forță. Pot apărea scurgeri interne de scurtcircuit, care pot duce la supraîncălzire, incendiu, explozie sau deteriorarea bateriei. Folosiți bateria numai cu încărcătorul recomandat. Doar astfel bateria este protejată împotriva supraîncărcării.

Protejați bateria de temperaturi extreme, de exemplu de căldură și de radiații solare directe, de foc, de apă și de umiditate. Există pericol de explozie și de scurtcircuit.

Descrierea produsului și specificațiile

Citiți toate instrucțiunile de siguranță și instrucțiunile. Nerespectarea instrucțiunilor de siguranță și a instrucțiunilor poate provoca electrocutare, incendiu și/sau răniri grave.

Respectați întotdeauna imaginile din manualul de instrucțiuni.

Utilizarea conform destinației

Întrerupătorul electric este destinat pentru găurire și pentru înșurubare.

Componente

Numerotarea componentelor se referă la imaginea întrerupătorului electric de pe pagina cu grafică.

(1) Buton de declanșare (2) (3) Indicator pentru reglarea ghidajului (4) Șurub de reglare a ghidajului (5) Comutator pentru schimbarea direcției de rotație (6) Comutator pornit/oprit (7) Baterie (8) Indicator pentru descărcarea bateriei (9) Buton pornit/oprit PowerSAVE (10) LED pentru iluminarea zonei de lucru (11) Indicator LED PowerSAVE (12) Comutator pornit/oprit (13) Mâner (suprafață de prindere izolată) (14) Suport pentru acumulatori de tip universal (15) Observație: Acest accesoriu nu este inclus în conținutul standard de livrare.

Date tehnice

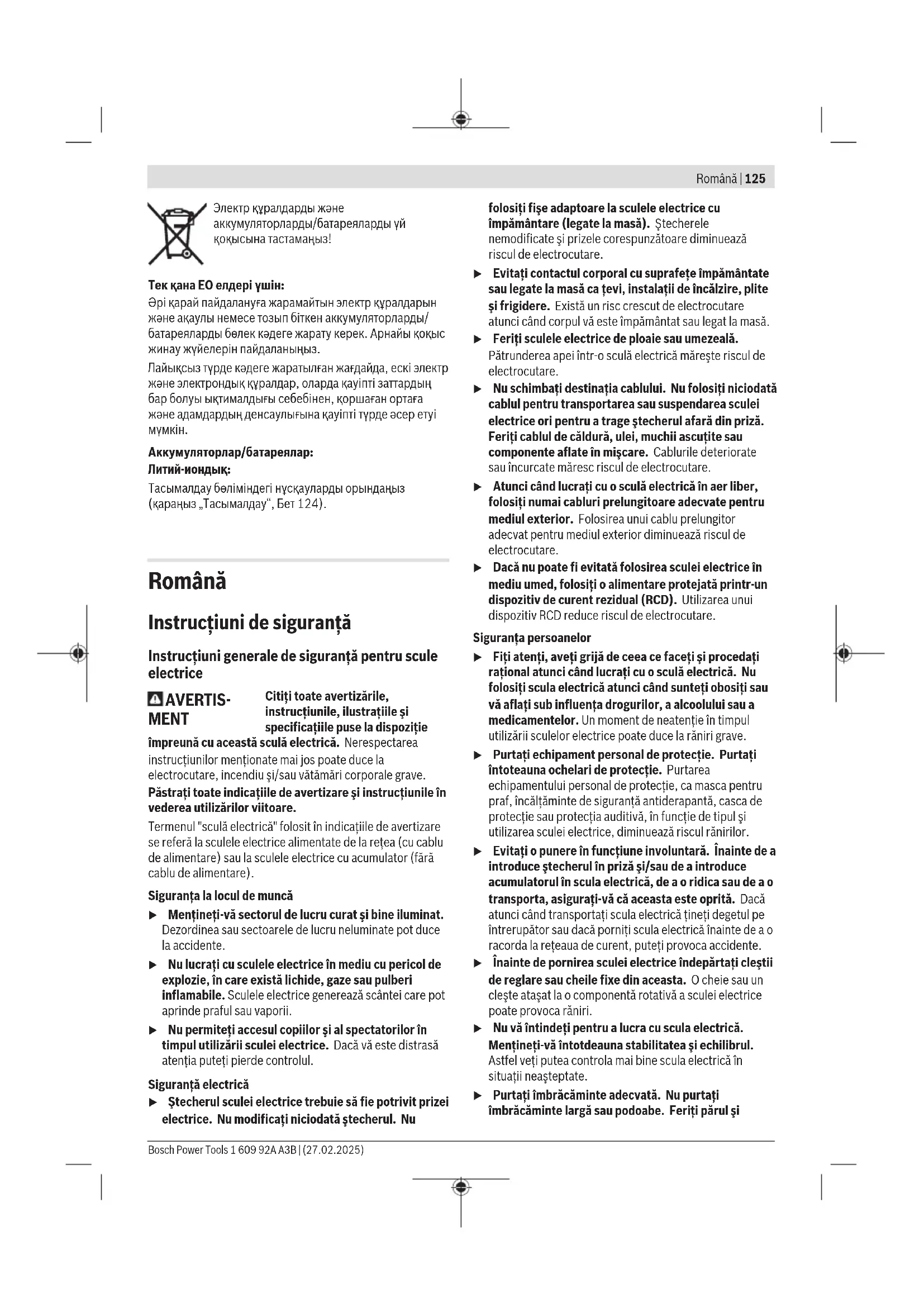

Instrucțiuni generale de siguranță pentru scule electrice

AVERTISMENT

Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție

împreună cu această sculă electrică. Nerespectarea

instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare).

Siguranța la locul de muncă

• Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția, puteți pierde controlul.

Siguranța electrică

Ștecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ștecherul. Nu

folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ștecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.

Evitați contactul corporal cu suprafețe împământate sau legate la masă, ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă. Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare. Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediu exterior. Folosirea unui cablu prelungitor adecvat pentru mediu exterior diminuează riscul de electrocutare. Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave. Purtați echipament personal de protecție. Purtați întotdeauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca mască pentru praf, încălțăminte de siguranță antiderapantă, cască de protecție sau protecție auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor. Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente. Înainte de pornirea sculei electrice îndepărtați cheile de reglare sau cheile fixe din aceasta. O cheie sau un cleste atașat la o componentă rotativă a sculei electrice poate provoca răniri. Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate. Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și

îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.

Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf. Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dvs. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat. Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată. Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență. Întrețineți sculele electrice și accesoriile acestora. Verificați alinierea corespunzătoare, controlați dacă componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare, dați la reparat o sculă electrică defectă sau piesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice. - Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor. Folosiți scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase. - Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.

Manevrarea și utilizarea atentă a sculelor electrice cu acumulator

• Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu. Folosiți numai acumulatori special destinați sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri și pericol de incendiu. Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, care ar putea provoca scurtcircuitarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu. În cazul utilizării greșite, se poate scurge lichid din acumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din acumulator poate produce iritații ale pielii sau arsuri. Nu folosiți un acumulator sau o sculă electrică cu acumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale. Nu expuneți acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la temperaturi mai mari de 130°C poate duce la explozii. Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mari riscul de incendiu.

Întreținere

Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice. Nu întrețineți niciodată acumulatori deteriorați. Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.

Instrucțiuni de siguranță pentru șurubelnițe

Țineți scula electrică de mânerele izolate atunci când executați lucrări la care elementul de fixare poate nimeri conductori electrici ascunși. Contactul elementului de fixare cu un conductor "sub tensiune" poate pune sub tensiune componentele metalice ale sculei electrice și provoca electrocutarea operatorului. Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în

Contactul cu conductori electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale.

Țineți ferm scula electrică. La strângerea și slăbirea șuruburilor pot apărea pentru scurt timp momente de reacție puternice. Asigurați piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră. Înainte de a pune jos scula electrică, așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice. În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irita căile respiratorii. Nu modificați și nu deschideți acumulatorul. Există pericolul de scurtcircuit. În urma contactului cu obiecte ascuțite, ca de exemplu cuie sau șurubelnițe, sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. Utilizați acumulatorul numai la produsele producătorului. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

Descrierea produsului și a performanțelor sale

Citiți toate indicațiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicațiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Țineți seama de ilustrațiile din partea anterioară a instrucțiunilor de folosire.

Utilizare conform destinației

Mașina este destinată înșurubării și deșurubării de șuruburi.

Componentele ilustrate

Numerotarea componentelor ilustrate se referă la schița sculei electrice de la pagina grafică.

(1) Bit de șurubelniță

(2) Mâner de prindere (3) Mâner de reglare pentru limitatorul retractabil de reglare a adâncimii (4) Limitatorul retractabil de reglare a adâncimii (5) Comutator de schimbare a direcției de rotație (6) Buton de fixare a comutatorului de pornire/oprire (7) Acumulator a) (8) Buton de deblocare a acumulatorului (9) Buton de pornire/oprire PowerSAVE (10) LED pentru iluminarea locului de înșurubare (11) Indicator cu LED-uri PowerSAVE (12) Buton de pornire/oprire (13) Mâner (suprafață izolată de prindere) (14) Suport universal pentru biți (15) Clemă de prindere la centură

a) Acest accesoriu nu este inclus în setul de livrare standard.

Date tehnice

Maşină de găuritși	GTB 18V-45
insurubat
cu accumulator

Cod de identificare

3601 JK7 0..

Tensiune nominalä V=18

Turatie in gola)

rot/min 0-4500

Cuplumaxim destrangere,

Diametru maxim de	mm	6
Însurubare

Greutateβ)

kg 1,3-2,3

Temperatura ambientalá

°C 0 ... +35

recomandata in timpul incarcarii

Temperatura ambientalà	°C -20 ... +50
admisà in timpul fonctionarii

c) si pe perioada depositàrii

Accumulatori recomandi GBA 18V...

ProCORE18V...

Incárcatóare recomandate GAL 18...

GAX 18..

GAL 36...

A) Măsurat la 20-25°C cu acumulatorul ProCORE18V 4.0Ah B) Măsurat cu GBA 18V 1.5Ah și ProCORE18V 12.0Ah. C) Performanțe limitate la temperaturi < 0°C

Informații privind zgomotul/vibrațiile

Valorile zgomotului emis au fost determinate conform EN 62841-2-2.

Nivelul de zgomot al sculei electrice evaluat după curba de filtrare A este în parametri normali: nivel de presiune sonoră 79 dB(A); nivel de putere sonoră 87 dB(A). Incertitudinea K = 3 dB.

Purtați căști antifonice!

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 62841-2-2:

La strângerea de șuruburi și piulițe, valorile maxime admise sunt: a_1 < 2.5 m/s², K = 1.5 m/s²

Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instrucțiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate pentru compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.

Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.

Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

Montare

Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoateți acumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.

Încărcarea acumulatorului

Folosiți numai încărcătoarele specificate în datele tehnice. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat la scula dumneavoastră electrică.

Notă: Acumulatorul este parțial încărcat la livrare. Pentru a asigura funcționarea la capacitatea nominală a acumulatorului, înainte de prima utilizare, încărcați complet acumulatorul în încărcător.

Acumulatorul litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață utilă.

Întreruperea procesului de încărcare nu afectează acumulatorul.

Acumulatorul Li-Ion este protejat împotriva descărcării profunde prin "Electronic Cell Protection (ECP)". Când

acumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protecție: dispozitivul de lucru nu se mai mișcă.

După deconectarea automată a sculei electrice nu mai apăsați pe întrerupătorul Pornit/Oprit. Acumulatorul s-ar putea deteriora.

Respectați instrucțiunile privind eliminarea.

Extragerea acumulatorului

Acumulatorul (7) este prevăzut cu două trepte de blocare, care au rolul de a preveni căderea acumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a acumulatorului (8). Cât timp acumulatorul este introdus în scula electrică, acesta este fixat în poziție prin forța elastică a unui arc.

Pentru scoaterea acumulatorului (7) din aparat, apăsați tasta de deblocare (8) și scoateți acumulatorul din scula electrică trăgându-l spre înainte. Nu forțați.

Indicatorul stării de încărcare a acumulatorului

LED-urile verzi ale indicatorului stării de încărcare a acumulatorului indică starea de încărcare a acumulatorului. Din considerente legate de siguranță, verificarea stării de încărcare este posibilă numai cu scula electrică oprită.

Pentru indicarea stării de încărcare, apăsați tasta sau Acest lucru este posibil și când acumulatorul nu este montat pe scula electrică.

Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că acumulatorul este defect și trebuie înlocuit.

Tip de acumulator GBA 18V...

LED-uri Capacitate

Aprindere continuă de 3 ori cu iluminare de cuoare verde	60-100%
Aprindere continuă de 2 ori cu iluminare de cuoare verde	30-60%
Aprindere continuă o data cu iluminare de cuoare verde	5-30%
Aprindere intermitentă o data cu iluminare de cuoare verde	0-5%

Tip de acumulator ProCORE18V...

LED-uri Capacitate

Aprindere continua de 5 ori cu iluminare	80-100%
de culoare verde

Aprindere continua de 4 ori cu iluminare	60-80%
de culoare verde

LED-uri Capacitate

Aprindere continuă de 3 ori cu iluminare de culoare verde	40-60 %
Aprindere continuă de 2 ori cu iluminare de culoare verde	20-40 %
Aprindere continuă o data cu iluminare de culoare verde	5-20 %
Aprindere intermitentă o data cu iluminare de culoare verde	0-5 %

Înlocuirea sculei (consultați imaginea A)

Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoateți acumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.

Trageți limitatorul de reglare a adâncimii (4) din scula electrică. Trageți afară bitul de șurubelniță1). Dacă este necesar, puteți extrage și înlocui inclusiv suportul universal pentru biți de șurubelniță (14). Dacă este necesar, utilizați un clește.

La următoarea înlocuire a sculei, montați din nou limitatorul de reglare a adâncimii (4).

Funcționare

Punere în funcțiune

Montarea acumulatorului

Notă: Folosirea unor acumulatori care nu sunt adecvați sculei dumneavoastră electrice poate duce la deranjamente funcționale sau defectarea acesteia.

Aduceți în poziția de mijloc comutatorul de schimbare a direcției de rotație (5) pentru a preveni pornirea accidentală. Introduceți în mâner acumulatorul încărcat (7) până când acesta se fixează sonor și este coplanar cu mânerul.

Reglarea direcției de rotație (consultați imaginile E-F)

Cu ajutorul comutatorului de schimbare a direcției de rotație (5) puteți schimba direcția de rotație a sculei electrice. Atunci când comutatorul de pornire/oprire (12) este apăsat, acest lucru nu mai este însă posibil.

Funcționare spre dreapta: împingeți comutatorul de schimbare a direcției de rotație (5) de pe partea stângă a sculei electrice în direcția părții anterioare a sculei electrice. Comutatorul de schimbare a direcției de rotație (5) de pe partea dreaptă a sculei electrice se deplasează automat spre înapoi.

Funcționare spre stânga: împingeți spre înapoi comutatorul de schimbare a direcției de rotație (5) de pe partea stângă a sculei electrice (adică la distanță de partea anterioară a sculei electrice). Comutatorul de schimbare a direcției de rotație (5) de pe partea dreaptă a sculei electrice se deplasează automat spre înainte.

Pornirea/Oprirea

Pentru punerea în funcțiune a sculei electrice, apăsați și mențineți apăsat comutatorul de pornire/oprire (12).

LED-ul se aprinde pe jumătate sau complet când este apăsat comutatorul de pornire/oprire (12) și permite iluminarea zonei de înșurubare în condiții de luminozitate nefavorabile. Pentru fixarea în poziție a comutatorului de pornire/oprire (12), apăsați tasta de fixare (6).

Pentru a deconecta scula electrică, eliberați comutatorul de pornire/oprire (12), respectiv, dacă acesta este fixat în poziție cu tasta de fixare (6), apăsați scurt comutatorul de pornire/oprire (12), iar apoi eliberați-l.

Reglarea turației

Puteți regla fără trepte turația sculei electrice pornite exercitând o apăsare mai puternică sau mai ușoară a comutatorului de pornire/oprire (12).

O apăsare ușoară a comutatorului de pornire/oprire (12) determină o turație mai scăzută. Turația crește odată cu creșterea forței de apăsare.

Înșurubarea șuruburilor

Pentru înșurubarea șuruburilor, așezați șurubul pe bitul de șurubelniță (1). Șurubul este menținut în poziție de forța magnetică de fixare a suportului universal pentru biți (14). Împingeți comutatorul de schimbare a direcției de rotație (5) de pe partea stângă a sculei electrice spre partea anterioară a acesteia. Porniți scula electrică și apăsați puternic vârful șurubului pe piesa de prelucrat. Șurubul trebuie înșurubat în piesa de prelucrat până la atingerea adâncimii de înșurubare reglate. Limitatorul retractabil de reglare a adâncimii (4) atinge piesa de prelucrat, iar unitatea de antrenare se deconectează; suportul universal pentru biți (14) nu se mai rotește. Controlați adâncimea de înșurubare și, dacă este necesar, reajustați limitatorul retractabil de reglare a adâncimii (4).

Reglarea adâncimii de înșurubare (consultați imaginea B)

Cu manșonul de reglare (3) poate fi preselectată adâncimea de înșurubare a capului de șurub în piesa de prelucrat.

Răsuciți manșonul de reglare (3) în poziția adâncimii de înșurubare dorite. Numărul de pe scală (vizibil pe marginea manșonului de reglare (3)) poate fi utilizat ca punct de referință pentru adâncimea de înșurubare dorită.

În cazul rotirii în sens orar a manșonului de reglare (3), rezultă o adâncime de înșurubare crescută, iar în cazul rotirii acestuia în sens

antiorar, rezultă o adâncime de înșurubare mai mică. Prin rotirea manșonului de reglare (3) dincolo de poziția MAX, acesta este scos complet din manșonul opritor (2).

Reglajul necesar se determină cel mai bine printr-o înșurubare de probă.

Modul PowerSAVE (consultați imaginea C)

Pentru a activa modul PowerSAVE, apăsați scurt tasta de pornire/oprire a modului PowerSAVE (9). Indicatorul cu LED PowerSAVE (11) se aprinde. Apoi apăsați scurt comutatorul de pornire/oprire (12) și

blocați-l apăsând tasta de fixare (6). Motorul rămâne deactivat/decuplat, chiar dacă comutatorul de pornire/oprire (12) este acționat. Acum apăsați ușor scula electrică pe piesa de prelucrat, pentru a activa motorul. Dacă scula electrică nu este utilizată timp de 30 de minute, indicatorul cu LED PowerSAVE (11) se stinge. Pentru a reactiva modul PowerSAVE, eliberați blocatorul apăsând scurt comutatorul de pornire/oprire (12). Apoi apăsați din nou comutatorul de pornire/oprire (12) și blocați-l în poziție cu ajutorul tastei de fixare (6). Indicatorul cu LED PowerSAVE (11) se aprinde din nou.

Limitatorul retractabil de reglare a adâncimii (consultați imaginea D)

Pentru deșurubarea șuruburilor, aliniați săgețile de pe mansonul de reglare (3) și de pe carcasa transmisiei sculei electrice, de pe partea opusă. Trageți mansonul de reglare (3) spre înapoi, până când acesta se atinge de

carcasa transmisiei și se fixează sonor. Bitul de șurubelniță (1) este acum perfect vizibil. Scula electrică este pregătită pentru deșurubarea sau desfacerea șuruburilor. Împingeți spre înapoi comutatorul de schimbare a direcției de rotație (5) de pe partea stângă a sculei electrice (adică la distanță de partea anterioară a sculei electrice). Comutatorul de schimbare a direcției de rotație (5) de pe partea dreaptă a sculei electrice se deplasează automat spre înainte. Porniți scula electrică.

Observație: Deșurubarea șuruburilor se poate realiza și prin scoaterea completă a limitatorului retractabil de reglare a adâncimii (4).

Limitatorul retractabil de reglare a adâncimii (4) nu poate fi tras înapoi atunci când mansonul de reglare (3) se află în sau deasupra poziției MAX.

Dacă este folosită conform destinației, scula electrică nu poate fi suprasolicitată. În cazul unei solicitări prea puternice sau în cazul depășirii domeniului de temperaturi admis, turația este redusă. Puterea utilă a sculei electrice va atinge din nou nivelul maxim numai după atingerea temperaturii admise a acumulatorului.

Instrucțiuni de lucru

Cu clema de prindere la centură (15) puteți prinde scula electrică, de exemplu, de o centură. Astfel veți avea ambele mâini libere, iar scula electrică vă va fi întotdeauna la îndemână.

Întreținere și service

Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoateți acumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire. Pentru a putea lucra bine și în siguranță, mențineți curate scula electrică și fantele de aerisire ale acesteia.

Serviciu de asistență tehnică post-vânzări și consultanță clienți

Serviciul nostru de asistență tehnică post-vânzare răspunde întrebărilor dumneavoastră privind întreținerea și repararea produsului dumneavoastră, cât și în ceea ce privește piesele de schimb. Desene explodate și informații cu privire la piesele de schimb găsiți și la: www.bosch-pt.com. Echipa de consultanță clienți Bosch vă va răspunde cu plăcere la întrebări privind produsele noastre și accesoriile acestora. În caz de reclamații și comenzi de piese de schimb, vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Acumulatorii Li-ion recomandați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier de către utilizator, fără restricții. În cazul expedierii de către terți (de ex.: transport aerian sau case de expediții) trebuie respectate cerințele speciale privind ambalajele și marcarea. În acest caz, la pregătirea coletului trebuie să se consulte un expert în domeniul mărfurilor periculoase.

Expediați acumulatorii numai dacă aceștia prezintă carcasă intactă. Acoperiți cu bandă adezivă contactele deschise și ambalați astfel acumulatorii încât aceștia să nu se poată deplasa în interiorul ambalajului. Respectați și alte eventuale norme naționale din domeniu.

Eliminare

Sculele electrice, acumulatorii, accesoriile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.

Nu aruncați sculele electrice și acumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Sculele electrice scoase din uz și acumulatorii/bateriile defecte sau uzate trebuie eliminate separat. În acest scop, utilizați sistemele de colectare prevăzute special.

În cazul evacuării necorespunzătoare la deșeuri, produsele electrice și electronice uzate pot avea efecte dăunătoare asupra mediului și sănătății oamenilor, din cauza posibilei existențe a unor materiale periculoase.

Acumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport”, Pagina 130).

Bîlarsk
