GTB 18V45 Professional - Schrauber BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Schrauber
Marke	Bosch
Modell	GTB 18V45 Professional
Nennspannung	18 V
Leerlaufdrehzahl	0 – 4 500 U/min
Max. Drehmoment (weicher Schraubfall) nach ISO 5393	6,0 Nm
Werkzeugaufnahme	Innensechskant 1/4"
Max. Schraubdurchmesser	6 mm
Gewicht	1,3 – 2,3 kg (je nach Akku)
Empfohlene Ladetemperatur	0 °C bis +35 °C
Betriebs- und Lagertemperatur	-20 °C bis +50 °C
Empfohlene Akkus	GBA 18V..., ProCORE18V...
Empfohlene Ladegeräte	GAL 18..., GAX 18..., GAL 36...
Schalldruckpegel	79 dB(A)
Schallleistungspegel	87 dB(A)
Vibration (Schrauben)	a_h < 2,5 m/s², K = 1,5 m/s²
Hauptfunktionen	PowerSAVE-Modus, versenkbarer Tiefenanschlag, LED-Beleuchtung, Gürtelclip, Überlast- und Tiefentladeschutz
Wartung und Reinigung	Lüftungsschlitze reinigen, Akku vor jedem Eingriff entfernen
Sicherheit	Sicherheitshinweise sorgfältig lesen, persönliche Schutzausrüstung verwenden, Akku nicht modifizieren
Ersatzteile und Reparierbarkeit	Bosch-Kundendienst, Ersatzteile erhältlich, Reparatur innerhalb von 5 Tagen über SAV DIRECT
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar, Benutzerfragen möglich

Häufig gestellte Fragen - GTB 18V45 Professional BOSCH

Wie lade ich den Akku des Bosch GTB 18V45 Schraubers?

Verwenden Sie nur die empfohlenen Ladegeräte (GAL 18..., GAX 18..., GAL 36...). Der Akku wird teilgeladen geliefert; laden Sie ihn vor der ersten Verwendung vollständig auf. Sie können ihn jederzeit nachladen, ohne die Lebensdauer zu verkürzen.

Wie hoch ist die maximale Drehzahl des Werkzeugs?

Die Leerlaufdrehzahl beträgt 0 bis 4 500 U/min. Die Geschwindigkeit ist variabel abhängig vom Druck auf den Ein-/Ausschalter.

Wie stelle ich die Schraubtiefe ein?

Drehen Sie den Einstellring (3), um den versenkbaren Tiefenanschlag einzustellen. Drehen Sie im Uhrzeigersinn, um die Tiefe zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Führen Sie Testversuche durch, um die ideale Einstellung zu finden.

Was bedeutet der PowerSAVE-Modus und wie aktiviere ich ihn?

Der PowerSAVE-Modus deaktiviert den Motor, bis das Werkzeug auf das Werkstück gedrückt wird. Aktivieren Sie ihn, indem Sie kurz die PowerSAVE-Taste (9) drücken und dann den Ein-/Ausschalter betätigen und verriegeln. Die PowerSAVE-LED (11) leuchtet, wenn der Modus aktiv ist.

Wie löse ich Schrauben mit dem Tiefenanschlag?

Zum Lösen von Schrauben die Pfeile auf dem Einstellring und dem Getriebegehäuse zur Deckung bringen, dann den Ring nach hinten ziehen, bis er einrastet. Der Schraubbit wird sichtbar. Wählen Sie Linkslauf und schalten Sie das Werkzeug ein.

Welche Akkutypen kann ich verwenden?

Die empfohlenen Akkus sind GBA 18V... und ProCORE18V.... Verwenden Sie nur speziell für dieses Werkzeug bestimmte Akkus, um Risiken zu vermeiden.

Wie reinige und warte ich den Schrauber?

Entfernen Sie vor der Reinigung immer den Akku. Reinigen Sie regelmäßig die Lüftungsschlitze für optimalen Betrieb. Verwenden Sie ein trockenes Tuch; kein Wasser oder Lösungsmittel.

Was tun, wenn der Schrauber plötzlich stoppt?

Das Werkzeug ist gegen Überlast und Tiefentladung geschützt. Wenn die Akkutemperatur zu hoch ist, reduziert sich die Drehzahl automatisch. Lassen Sie den Akku abkühlen. Wenn das Werkzeug ganz stoppt, ist der Akku entladen; laden Sie ihn auf.

Wo finde ich Ersatzteile für den GTB 18V45?

Ersatzteile sind beim Bosch-Kundendienst erhältlich. Besuchen Sie www.bosch-pt.com für Online-Bestellungen oder kontaktieren Sie den Kundendienst unter 0970821226 (Frankreich). Geben Sie die 10-stellige Artikelnummer an.

Wie transportiere ich den Akku sicher?

Lithium-Ionen-Akkus unterliegen den Gefahrgutvorschriften. Für den Versand durch Dritte beauftragen Sie einen Experten. Versenden Sie nur unbeschädigte Akkus, bedecken Sie die Kontakte und verpacken Sie sie so, dass sie sich nicht bewegen können.

BEDIENUNGSANLEITUNG GTB 18V45 Professional BOSCH

de Originalbetriebsanleitung

en Original instructions

In Notice originale

es Manual original

pt Manual original

Itstrucioiogic

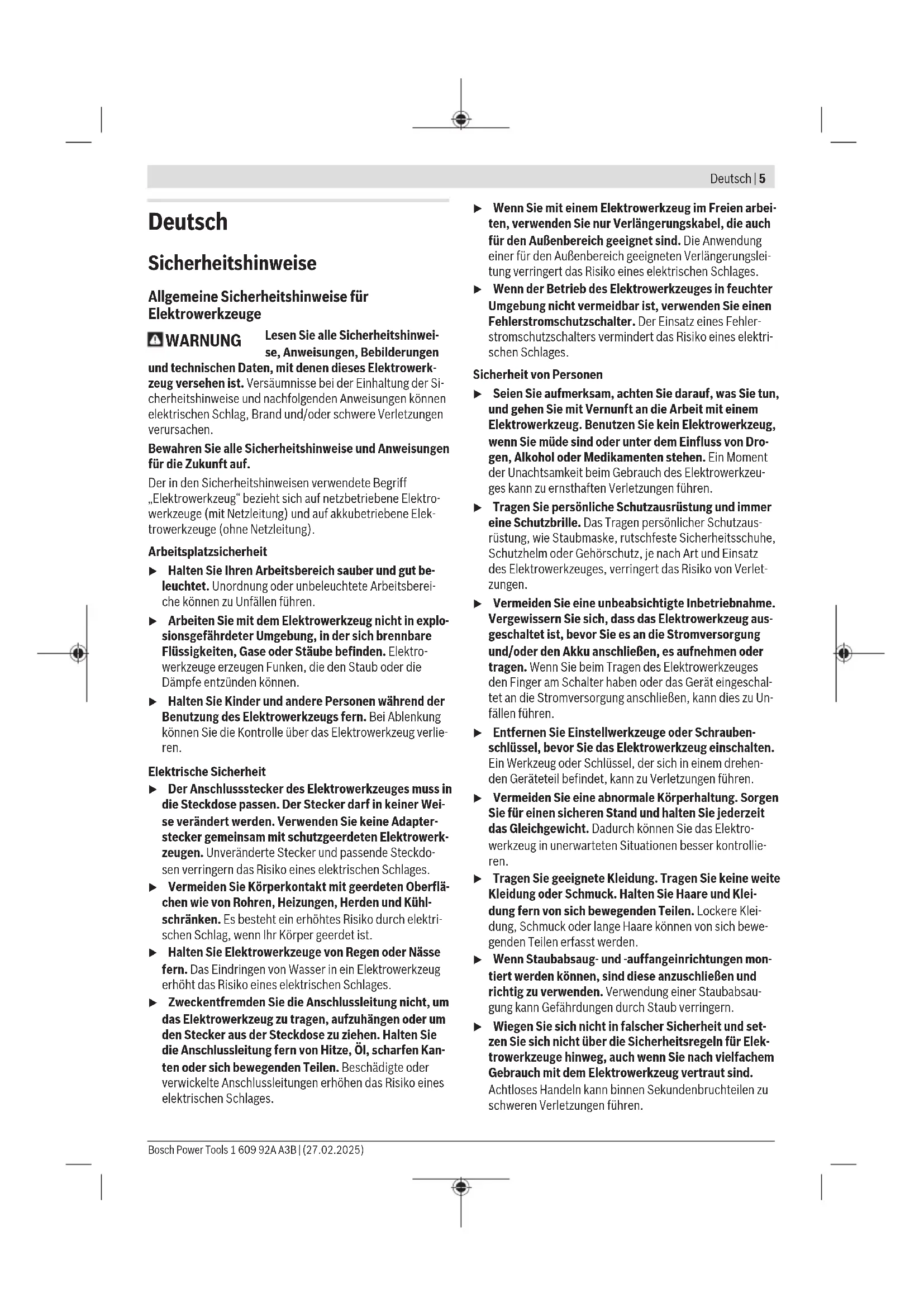

Allgemeine Sicherheitsinweis für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweis, Anweisungen, Beibildungen

und technischen Daten, mit denen diesen Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzssicherheit

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
  Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieven.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeugees muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdoosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
  Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mühse sind oder unter dem Einfluss von Dro-gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschattet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und-auffangeinrichtungen montiert werden konnen, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

6 | Deutsch

Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defect ist. Ein Elektrowerkzeug, das sich nicht mehr ein oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Verwendung und Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die darauf vorgesehen Akkus in den Elektrowerkzeug. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Buro-klammern, Munzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein

Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzliche arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersebar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorrufen.
Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkezug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgebung erhöhen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Warten Sie niemals beschädigte Akkus. Sümttliche Wartung von Akkus sollene nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Sicherheitshinweise für Schrauber

Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführten, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
Halten Sie das Elektrowerkzeug gut fest. Beim Festziehen und Losen von Schrauben konnen kurzzeitig hohe Reaktionsmomente auftreten.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist{sicherer gehalten als mit ihrer Hand.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führten Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Ändern und öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch außere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.
Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäß Gebrauch

Das Elektrowerkeug ist bestimmt zum Eindreten und Losen von Schrauben.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafik-seite.

(1) Schrauberbit
(2) Anschlaghülse
(3) Einstellhülse für einziehbaren Tiefenanschlag
(4) Einziehbarer Tiefenanschlag
(5) Drehrrichtungsumschalter
(6) Feststelltaste für Ein-/Ausschalter
(7) Akku
(8) Akku-Entriebelungstaste
(9) Ein-/Aus-Taste PowerSAVE
(10) LED zur Schraubstellenausleuchtung
(11) LED-Anzeige PowerSAVE
(12) Ein-/Ausschalter
(13) Handgriff (isolierte Griffläche)
(14) Universalbithalter

(15) Gurthalteclip
a) Dleses Zubehor gehort nicht zum Standard-Lieferumfang.

Technische Daten

Akku-Schrauber GTB 18V-45
Sachnummer		3601 JK7 0..
Nennspannung V= 18
Leerlaufdrehzahl(A)	min-1	0 - 4500
max. Drehmoment weicher Schraubfall nach ISO 5393(A)	Nm 6,0
Werkzeugaufnahme 1/4" Innensechskant
max. Schrauben-Ø mm 6
Gewicht(B)	kg 1,3 - 2,3
Empfohlene Umgebungstemperatur beim Laden	°C 0... +35
erlaubte Umgebungstemperatur beim Betrieb(C) und beiLagerung	°C -20... +50
empfohlene Akkus GBA 18V...		ProCORE18V...
empfohlene Ladegeräte GAL 18...		GAX 18..
		GAL 36...

A) gemessen bei 20-25°C mit Akku ProCORE18V 4.0Ah
B) Gemessen mit GBA 18V 1.5Ah und ProCORE18V 12.0Ah.
C) eingeschränkte Leistung bei Temperaturen < 0^

Gerausch-/Vibrationsinformation

Gerauschemisswerte ermittelt entsprechend EN 62841-2-2.

Der A-bewertete Gerauschpegel des Elektrowerkzeugs beitragt typischerweise: Schaldruckpegel 79 dB(A); Schalleistungspegel 87 dB(A).Unsicherheit K-3 dB.

Gehorschutz tragen!

Schwingungsgesamtwerte a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841-2-2:

Anziehen von Schrauben und Muttern maximaler zulässiger
Gröbe: a_h < 2.5 m/s^2 , K = 1.5 m/s^2

Der in diesen Anweisungen angegebene Schwingungspegel und der Gerauschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und konnen für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eigen sich auch für eine vorläufige Einschätzung der Schwingungs- und Gerauschemission.

Der angegebene Schwingungspegel und der Gerauschemiss- sionswert representieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug fur andere Anwendungen, mit abweichenden Einsatzwerk- zeugen oder ungenügender Wartung eingesetzt wird, konnen der Schwingungspegel und der Gerauschemisswert abweichen. Dies kann die Schwingungs- und Gerausch

8 | Deutsch

emission über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs- und Geräuschemissionen sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oderzarw lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-gungs- und Geräuschemissionen über den gesamten Arbeits-zeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hande, Organisation der Arbeitsablaufe.

Montage

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.

Akku laden

Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-lonen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkurzen. Eine Unterbrechung des La-devorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)" gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschalmt: Das Einsatzwerkzeug bewegt sich nicht mehr.

Drücken Sie nach dem automatischen Abschalten des Elektrowerkzeuges nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.

Beachten Sie die Hinweise zur Entsorgung.

Akku entnehmen

Der Akku (7) verfügbar über zwei Vertriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drucken der Akku-Entriebelungstaste (8) herausfält. Solange der Akku im Elektrowerkeug eingesetzt ist, wird er durch eine Feder in Position gehalten.

Zur Entnahme des Akkus (7) drücken Sie die Entriegelungs-taste (8) undziehen den Akku nach vorn aus dem Elektrowerkzeug. Wenden Sie damit keine Gewalt an.

Akku-Ladezustandsanzeige

Die grünen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich.

Drucken Sie die Taste für die Ladezustandsanzeige oder um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku möglich.

Leuchtet nach dem Drücken der Taste für die Ladezustandsanzeige keine LED, ist der Akku defekt und muss ausge-tauscht werden.

Akku-Typ GBA 18V...

LEDs Kapazität

Dauerlicht 3 × grün 60-100%

Dauerlicht 2× grun 30 - 60%

Dauerlicht 1× grün 5-30%

Blinklicht 1 × grün 0 - 5 %

Akku-Typ ProCORE18V...

LEDs Kapazität

Dauerlicht 5 × grün 80-100%

Dauerlicht 4× grun 60-80%

Dauerlicht 3× grun 40 - 60%

Dauerlicht 2 × grün 20-40%

Dauerlicht 1 × grün 5-20%

Blinklicht 1 × grün 0 - 5 %

Werkzeugwechsel (siehe Bild A)

Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.

Ziehen Sie den Tiefenanschlag (4) vom Elektrowerkzeug ab. Ziehen Sie das Schrauberbit (1) Heraus. Bei Bedarf kann auch der Universalbithalter (14) Herausgezogen und gewechselt werden. Falls erforderlich, verwenden Sie eine Zange.

Stecken Sie nach erfolgtem Werkzeugwechsel den Tiefenan-schlag (4) wieder auf.

Betrieb

Inbetriebnahme

Akku einsetzen

Hinweis: Der Gebrauch von nicht für Ihr Elektrowerkzeug geeigneten Akkus kann zu Fehlfunktionen oder zur Beschädigung des Elektrowerkzeuges führen.

Stellen Sie den Drehrrichtungsumschafter (5) auf die Mitte, um ein unbeabsichtigtes Einsatzalten zu verhindern. Setzen Sie den geladenen Akku (7) in den Griff ein, bis dieser spürbar einrastet und bündig am Griff anliegt.

Drehrichtung einstellen (siehe Bilder E-F)

Mit dem Drehrichtungsumschafter (5) konnen Sie die Drehrichtung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschafter (12) ist dies jedoch nicht möglich.

Rechtslauf: Schieben Sie den Drehrrichtungsumschafter (5) auf der linken Seite des Elektrowerkzeugs in Richtung der Vorderseite des Elektrowerkzeugs. Der Drehrrichtungsumschafter (5) auf der rechten Seite des Elektrowerkzeugs schiebt sich automatisch nach hinten.

Linklauf: Schieben Sie den Drehrrichtungsumschalter (5) auf der linken Seite des Elektrowerkzeugs nach hinter (d. h. weg von der Vorderseite des Elektrowerkzeugs). Der Drehrrichtungsumschalter (5) auf der rechten Seite des Elektrowerkzeugs schiebt sich automatisch nach vorn.

Ein-/Ausschalten

Drucken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter (12) und halten Sie ihn gedrückt. Die LED leuchtet bei halb oder vollständig gedrücktem Ein-/ Ausschalter (12) und ermöglicht das Ausleuchten der Schraubstelle bei ungünstigen Lichtverhältnissen. Zum Feststellen des gedrückten Ein-/Ausschalters (12) drucken Sie die Feststelltaste (6).

Um das Elektrowerkzeug auszuschalten, setzen Sie den Ein-/Ausschalter (12) los bzw. wenn er mit der Feststelltaste (6) arretiert ist, drücken Sie den Ein-/Ausschalter (12) kurz und setzenihn dann los.

Drehzahl einstellen

Sie können die Drehzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie welt Sie den Ein-/Aussalter (12) eindrücken.

Leichter Druck auf den Ein-/Ausschalter (12) bewirkt eine niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die Drehzahl.

Schauben eindrehen

Zum Eindrehen von Schrauben setzen Sie die Schraube an das Schrauberbit (1). Die Schraube wird durch die Magnethaltekraft des Universalbithalters (14) festgehalten. Schieben Sie den Drehrrichtungsumschalter (5) auf der linken Seite des Elektrowerkzeugs zur Vorderseite des Elektrowerkzeugs. Schalten Sie das Elektrowerkzeug ein und drücken Sie die Spitze der Schraube kräftig gegen das Werkstück. Die Schraube wird bis zum Erreichen der eingestellen Einschraubtiefe in das Werkstück eingedreht. Der einziehbare Tiefenanschlag (4) berührt das Werkstück und der Antrieb wird abgeschelt; der Universalbithalter (14) dreht sich nicht mehr. Kontrollieren Sie die Einschraubtiefe und stellen Sie sie ggf. den einziehbaren Tiefenanschlag (4) nach.

Einschraubtiefe einstellen (siehe Bild B)

Mit der Einstellhülse (3) kann die Einschraubtiefe des Schraubenkopfes in das Werkstück vorgewählt werden.

Drehen Sie die Einstellhülse (3) in die Position Ihr gewünschten Einschraubtiefe. Die Zahl auf der Skala (sichtbar am Rand der Einstellhülse (3)) kann als Anhaltspunkt für ihre gewünschte Einschraubtiefe verwendet werden. Drehen der Einstellhülse (3) im Uhrzeigersinn ergibt eine große Einschraubtiefe, drehen entgegen dem Uhrzeigersinn eine Kleinere Einschraubtiefe. Durch Drehen der Einstellhülse

(3) über die Position MAX hinaus wird diese vollständig von der Anschlaghülse (2) entfernt.

Die erforderliche Einstellung ermittelt in Sie am besten durch eine Probeverschraubung.

Modus PowerSAVE (siehe Bild C)

Drucken Sie kurz die Ein-/Aus-Taste PowerSAVE (9), um den Modus PowerSAVE zu aktivieren. Die LED-Anzeige PowerSAVE (11) leucht auf. Drucken Sie anschließend kurz den Ein-/Ausschalter (12) und verriegeln Sie ihn

durch Drücken der Feststelltaste (6). Der Motor bleibt deaktiviert/ausgekuppelt, auch wenn der Ein/Aus-Schalter (12) betätig wird. Drücken Sie jetzt das Elektrowerkzeug liegt in das Werkstück, um den Motor zu aktivieren.

Wenn das Elektrowerkzeug 30 Minuten lang nicht benutzt wird, erlischt die LED-Anzeige PowerSAVE (11). Um den Modus PowerSAVE wieder zu aktivieren, losen Sie die Verriegelung durch kurzes Drucken des Ein-/Ausschalters (12). Drucken Sie anschließend den Ein/Aus-Schalter (12) erneut und verriegeln Sie him mit der Feststelltaste (6). Die LED-Anzeige PowerSAVE (11) leuchtet wieder auf.

Einziehbarer Tiefenanschlag (siehe Bild D)

Zum Losen von Schrauben richten Sie die Pfeile an der Einstellhülse (3) und am Getriebegehause des Elektrowerkzeugs gegenüberliegend aus. Ziehen Sie die Einstellhülse (3) nach hinten, bis sie ohne Zwischenraum am Getrie

begehause anliegt und hörbar einrastet. Das Schrauberbit (1) ist nun deutlich sightbar. Das Elektrowerkzeug ist bereit, Schrauben zu losen oder herauszudrehen.

Schieben Sie den Drehrichtungsumschalter (5) auf der linken Seite des Elektrowerkzeugs nach hinten (d. h. weg von der Vorderseite des Elektrowerkzeugs). Der Drehrichtungsumschalter (5) auf der rechten Seite des Elektrowerkzeugs schiebt sich automatisch nach vorn. Schalten Sie das Elektrowerkzeug ein.

Hinweis: Das Losen von Schrauben kann auch durch vollständiges Entfernen des einziehbaren Tiefenanschlags (4) erfolgen.

Der einziehbare Tiefenanschlag (4) kann nicht zurückgezogen werden, wenn sich die Einstellhülse (3) in oder oberhalb der Position MAX befindet.

Temperaturabhängiger Überlastschutz

Bei bestimmungsgemäßem Gebrauch kann das Elektrowerkzeug nicht überlastet werden. Bei zu starker Belastung oder Verlassen des zulässigen Akkuttemperaturbereichs wird die

10 | Deutsch

Drehzahl reduziert. Das Elektrowerkzeug lauft erst nach Erreichen der zulässigen Akkutemperatur wieder mit voller Drehzahl.

Tiefentladungsschutz

Der Li-Ilonen-Akku ist durch die „Electronic Cell Protection (ECP)" gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.

Arbeitshinweise

Gurthalteclip

Mit dem Gurthalteclip (15) konnen Sie das Elektrowerkzeug z. B. an einem Gurt einhängen. Sie haben dann beiden Fälle frei und das Elektrowerkzeug ist jederzeit griffbereit.

Wartung und Service

Wartung und Reinigung

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
- Halten Sie das Elektrowerkzeug und die Luftungs-schlitze sauber, um gut und safer zu arbeiten.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen frembe bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Weitere Serviceadressen finden Sie unter:

Die empfohlenen Li-lonen-Akkus unterliegen den Anforderungen des Gefahrungsrechts. Die Akkus konnen durch den

Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.itte beachten Sie auch eventuelle weiterführrende nationale Vorschriften.

Entsorgung

Elektrowerkzeuge, Akkus, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmull!

Nur fur EU-Länder:

Nicht mehr gebrauchsfähige Elektrowerkzeuge und defekte oder verbrauchte Akkus/Batterien müssen getrennt entsorgt werden. Nutzen Sie die vorgesehenen Sammelsysteme.

Bei unsachgemäßer Entsorgung konnen Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden naher beschreiben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dört durch Auslieferung die Abgabe erfolgt: In thisem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung länger als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes ge

knüpf werden und ist auf drei Altgeräte pro Geräteart beschrankt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgerats zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400m^2 betragen oder die gesamtten Lager- und Versandflächen mindestens 800m^2 betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großergeäte mit mindestens einer äußerten Abmessung über 50~cm ) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzter gewährleisten; das gilt auch für Altgeräte, die in keiner äußerten Abmessung länger als 25~cm sind, die der Endnutzter zurückgeben will, ohne ein neues Gerät zu kaufen.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 10).

English

Safety Instructions

Bescherming gegen diepontlading

Illustreredekomponenter

Sekundär-/primärbatterier:

Li-jon:

(Opladbare) batterier:

Li-ion:

Se informasjonen i avsnittet Transport (se „Transport“, Side 62).

Suomi

Turvallisuusohjeet

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Dalsi servisi adresy nalezeta na:

Tel.: [phone]

Fax:[phone]

E-Mail:[e-mail] www.bosch-pt.ro

Alte adrese de service gashi la:

E-Mail: [e-mail]

www.bosch.hr

Dodatne adrese servisa naci cete na:

当云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

#

（20 （204 1
厂原生，，有之在本于，有子有，有半自，有也。
是的，当程，从，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，平，
正通同公于人，求有当，求之云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

装机处：韩国安正

云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

aui jss oessol sowl g

gplwUuW.qlolawl g

jol jol oJ aJy aJol oJ gJg J

.

aJySJJ sssjI psswlg aoloo jns

.

oJal abwlg lol jslg JdJ Lsui Jooj ci!

JgSdJI 1sJI Joo aaiJoo aiJySJI

eao uL u! auiu 0aaiu

Joo 1001 auiuui oaii.

4ssll juii uLxly uJ

JlKlI JdJ!

JJJ JJJ JJJ JJJ

auiJ

1

g aai 1

pJ. auijEJI oJU Jau jU JI Iaolgallg

gJgOoljoglll

ggl/g gg w

.0j

Iaill. y joll, lall

19.aXwPdxtjTJ 1

Lpaiiilll 1yjSll ooll

aJgogolajyLjSJI JdJI,aaJI

（aUgJdAswUJLSabWg）aUgJdAswU

山（g）0gjoojgl

a1

ssu .gaoo mu jkuw

Jai Jai jai jao

Jusll lalbig jssu 1sGgoll.

gagglgagglgagg

a jg g u 11 jSlo31 jnJzJx

山

JbIg JjgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJg

.0jJg 0hcJU

1olu c9. aebpckll gpsphgblogd bain

j0j0011 0000000000000000000000000

jI

4uWl sji 8. aWlu uJ-1sjl

JUyIyIyIyJgJgJgJgJg

go aIgaiJyIgaiJiaaw .Jlgai
