Vrsta izdelka	Brezžični vijačnik
Znamka	Bosch
Model	GTB 18V45 Professional
Nazivna napetost	18 V
Prosti tek	0 – 4500 vrt/min
Največji navor (mehko vijačenje) po ISO 5393	6,0 Nm
Vpenjalno orodje	Šestrobni nastavek 1/4"
Največji premer vijačenja	6 mm
Teža	1,3 – 2,3 kg (odvisno od baterije)
Priporočena temperatura polnjenja	0 °C do +35 °C
Temperatura uporabe in skladiščenja	-20 °C do +50 °C
Priporočene baterije	GBA 18V..., ProCORE18V...
Priporočeni polnilniki	GAL 18..., GAX 18..., GAL 36...
Raven zvočnega tlaka	79 dB(A)
Raven zvočne moči	87 dB(A)
Vibracije (vijačenje)	a_h < 2,5 m/s², K = 1,5 m/s²
Glavne funkcije	Način PowerSAVE, nastavljiv omejevalnik globine, LED osvetlitev, pasni sponka, zaščita pred preobremenitvijo in globokim praznjenjem
Vzdrževanje in čiščenje	Očistite prezračevalne reže, pred vsakim posegom odstranite baterijo
Varnost	Pozorno preberite varnostna navodila, uporabljajte osebno zaščitno opremo, ne spreminjajte baterije
Nadomestni deli in popravljivost	Servisna služba Bosch, nadomestni deli na voljo, popravilo v 5 dneh prek SAV DIRECT
Splošne informacije	Navodila za uporabo na voljo v več jezikih, možna uporabniška vprašanja

Pogosto zastavljena vprašanja - GTB 18V45 Professional BOSCH

Kako napolniti baterijo vijačnika Bosch GTB 18V45?

Uporabljajte samo priporočene polnilnike (GAL 18..., GAX 18..., GAL 36...). Baterija je delno napolnjena; pred prvo uporabo jo popolnoma napolnite. Polniti jo lahko kadar koli, ne da bi skrajšali njeno življenjsko dobo.

Kakšna je največja hitrost vrtenja orodja?

Prosti tek je 0 do 4500 vrt/min. Hitrost je spremenljiva glede na pritisk na stikalo za vklop/izklop.

Kako nastaviti globino vijačenja?

Obrnite nastavitveni obroč (3) za prilagoditev uvlačljivega omejevalnika globine. Obrnite v smeri urinega kazalca za povečanje globine, v nasprotni smeri za zmanjšanje. Preizkusite, da najdete idealno nastavitev.

Kaj pomeni način PowerSAVE in kako ga aktivirati?

Način PowerSAVE omogoča izklop motorja, dokler orodje ni pritisnjeno na obdelovanec. Aktivirajte ga s kratkim pritiskom na tipko za vklop/izklop PowerSAVE (9), nato pa pritisnite in zaklenite stikalo za vklop/izklop. LED PowerSAVE (11) sveti, ko je način aktiven.

Kako odviti vijake z omejevalnikom globine?

Za odvijanje vijakov poravnajte puščice na nastavitvenem obroču in ohišju menjalnika, nato potegnite obroč nazaj, dokler ne zaskoči. Vijačni nastavek bo viden. Izberite levo smer vrtenja in zaženite orodje.

Katere vrste baterij lahko uporabljam?

Priporočene baterije so GBA 18V... in ProCORE18V.... Uporabljajte samo baterije, ki so posebej namenjene temu orodju, da se izognete tveganju.

Kako očistiti in vzdrževati vijačnik?

Pred čiščenjem vedno odstranite baterijo. Redno čistite prezračevalne reže za optimalno delovanje. Uporabite suho krpo; ne uporabljajte vode ali topil.

Kaj storiti, če se vijačnik nenadoma ustavi?

Orodje je zaščiteno pred preobremenitvijo in globokim praznjenjem. Če je temperatura baterije previsoka, se hitrost samodejno zmanjša. Pustite, da se baterija ohladi. Če se orodje popolnoma ustavi, je baterija prazna; napolnite jo.

Kje najti nadomestne dele za GTB 18V45?

Nadomestni deli so na voljo pri servisni službi Bosch. Obiščite www.bosch-pt.com za spletno naročilo ali pokličite servis na 0970821226 (Francija). Navedite 10-mestno številko artikla.

Kako varno prevažati baterijo?

Litij-ionske baterije so podvržene predpisom o nevarnem blagu. Za prevoz tretjih oseb se posvetujte s strokovnjakom. Pošiljajte samo nepoškodovane baterije, prekrijte kontakte in jih zavijte tako, da preprečite premikanje.

NAVODILA ZA UPORABO GTB 18V45 Professional BOSCH

Preberite vsa varnostna opozorila in vsa navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči

Splošna varnostna navodila za električna orodja

OPOZORILO

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so priložene temu električnemu orodju.

Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težkih poškodb.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.

Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povečajo možnost nezgod.

▶ Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.

▶ Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.

Električna varnost

Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtikačev. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in štedilniki. Tveganje električnega udara je večje, če je vaše telo ozemljeno. Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar. ▶ Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.

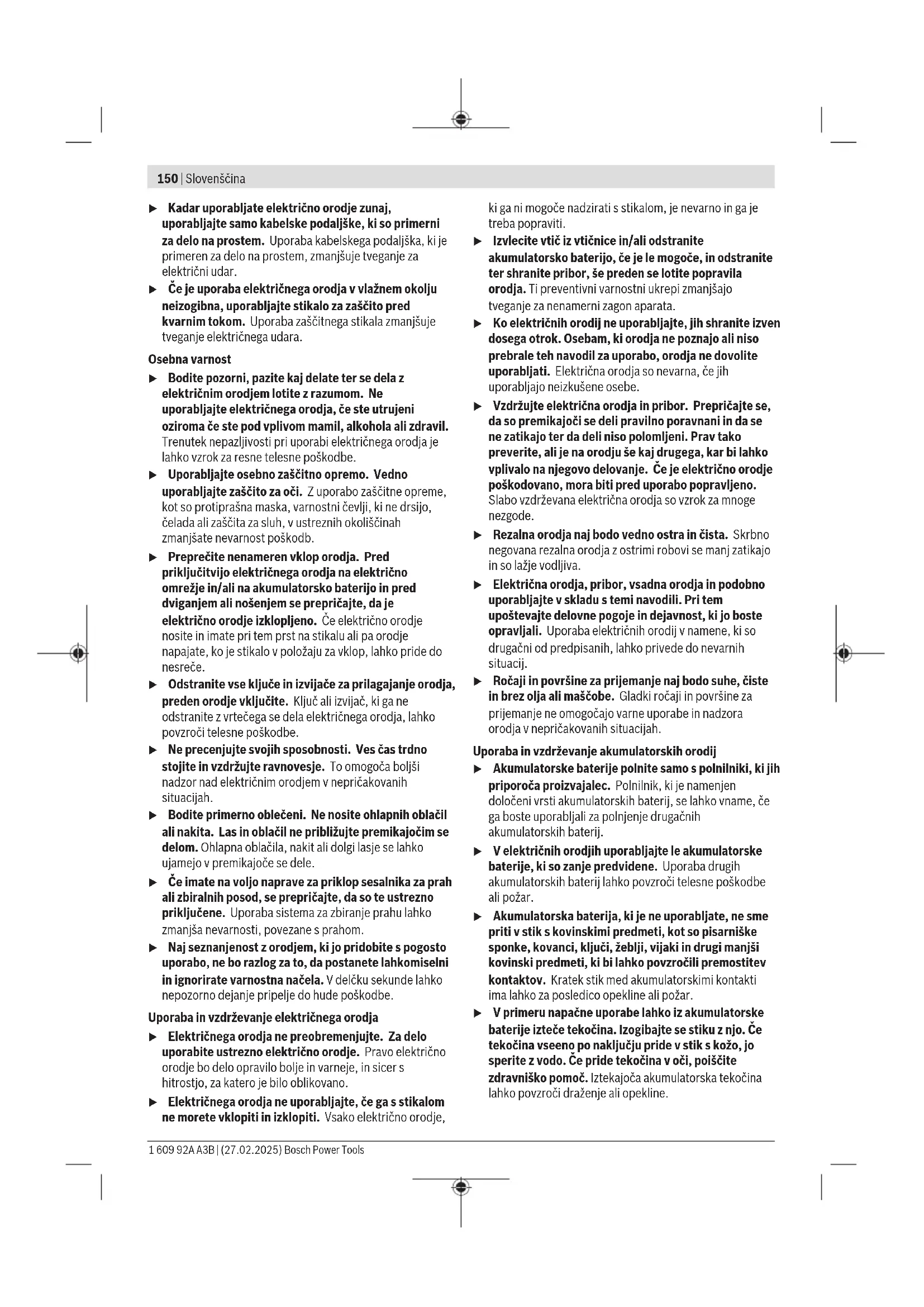

150 | Slovenščina

▶ Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar. ▶ Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kratkim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe.

Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita sluha, v ustreznih okoliščinah zmanjšate nevarnost poškodb. Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče. Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe. Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah. Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele. Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom. Seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrževanje električnega orodja

Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano. Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje,

ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti.

Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, če je le mogoče, in odstranite ter shranite pribor, preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata. Ko električnih orodij ne uporabljate, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij. Ročaji in površine za prijemanje naj bodo suhi, čisti in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Uporaba in vzdrževanje akumulatorskih orodij

Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če ga boste uporabljali za polnjenje drugačnih akumulatorskih baterij. V električnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar. Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki in drugi manjši kovinski predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali požar. V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Če tekočina vseeno po naključju pride v stik s kožo, jo sperite z vodo. Če pride tekočina v oči, poiščite zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje ali opekline.

Ne uporabljajte poškodovanih ali prilagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe. Akumulatorskih baterij ali orodij ne izpostavljajte ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130 °C lahko povzroči eksplozijo. Upoštevajte navodila za polnjenje in ne polnite akumulatorskih baterij ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven določenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.

Servisiranje

Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo. Nikdar ne popravljajte poškodovanih akumulatorskih baterij. Akumulatorske baterije naj popravljajo proizvajalec ali pooblaščeni serviser.

Varnostna opozorila za vijačnike

▷ Ko izvajate postopek, pri katerem lahko pride do stika vijačnika s skrito žico, električno orodje držite za izolirane ročaje. Ob stiku vijačnika z žico pod napetostjo se lahko električna napetost prenese na kovinske dele električnega orodja, uporabnik pa lahko ob tem doživi električni udar. Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo. Trdno držite električno orodje. Pri zategovanju in odvijanju vijakov lahko pride do kratkotrajnih visokih reakcijskih momentov. Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot če bi ga držali z roko. Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Nastavek se lahko zatakne, zaradi česar lahko izgubite nadzor nad električnim orodjem. - Če je akumulatorska baterija poškodovana ali če jo nepravilno uporabljate, lahko iz nje uhajajo pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svežega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzročijo draženje dihalnih poti. Akumulatorskih baterij ne spreminjajte in ne odpirajte. Obstaja nevarnost kratkega stika.

Koničasti predmeti, kot so na primer žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojavi se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.

Uporabljajte akumulatorsko baterijo samo v proizvajalčevih izdelkih. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.

Akumulatorsko baterijo zaščitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in kratkega stika.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Električno orodje je namenjeno privijanju in odvijanju vijakov.

Komponente na sliki

Oštevilčenje komponent na sliki se nanaša na shemo električnega orodja na strani s shemami.

(1) Vijačni nastavek (2) Omejitveni tulec (3) Nastavitveni tulec za izvlečni omejevalnik globine (4) Izvlečni omejevalnik globine (5) Stikalo za izbiro smeri vrtenja (6) Tipka za zaklep stikala za vklop/izklop (7) Akumulatorska baterija (8) Tipka za sprostitev akumulatorske baterije (9) Tipka za vklop/izklop varčnega načina delovanja PowerSAVE (10) LED-lučka za osvetlitev delovne površine (11) LED-prikaz varčnega načina PowerSAVE (12) Stikalo za vklop/izklop (13) Ročaj (izolirana oprijemalna površina) (14) Univerzalno držalo za nastavke (15) Zanka za obešanje a) Ta pribor ne spada v standardni obseg dobave.

Tehnični podatki

Akumulatorski vijačnik GTB 18V-45

Kataloška številka

3601JK70..

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-2-2.

A-vrednotena raven hrupa za električno orodje običajno znaša: raven zvočnega tlaka 79 dB(A); raven zvočne moči 87 dB(A). Negotovost K = 3 dB.

Uporabite zaščito za sluh!

Skupne vrednosti tresljajev a (vektorska vsota treh smeri) in negotovost K so določene v skladu s standardom EN 62841-2-2:

Privijanje vijakov in matic Največje dovoljene velikosti: a_h < 2,5m / s²,K = 1,5m / s²

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa.

Navedeni nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju lahko nivo hrupa in tresljajev odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.

Določite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.

Namestitev

Pred kakršnimi koli deli na električnem orodju (npr. vzdrževanjem, menjavo nastavkov, itd.) akumulatorsko baterijo odstranite iz električnega orodja. Pri nenamernem pritisku stikala za vklop/izklop obstaja nevarnost poškodb.

Polnjenje akumulatorske baterije

Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so združljivi z litij-ionsko akumulatorsko baterijo, ki je nameščena v vašem električnem orodju. Opozorilo: akumulatorska baterija je ob dobavi delno napolnjena. Da zagotovite polno moč akumulatorske baterije, jo pred prvo uporabo popolnoma napolnite v polnilniku. Litij-ionsko akumulatorsko baterijo lahko kadar koli napolnite, ne da bi s tem skrajšali njeno življenjsko dobo. Prekinitev polnjenja ne poškoduje akumulatorske baterije. Litij-ionska akumulatorska baterija je zaščitena pred prekomerno izpraznitvijo s sistemom elektronske zaščite celic „Electronic Cell Protection (ECP)”. Če je akumulatorska baterija izpraznjena, zaščitno stikalo izklopi električno orodje: nastavek se ne premika več. - Po samodejnem izklopu električnega orodja ne pritiskajte več na stikalo za vklop/izklop.

Akumulatorska baterija se lahko poškoduje. Upoštevajte navodila za odstranjevanje.

Odstranitev akumulatorske baterije

Akumulatorska baterija (7) ima dve blokirni stopnji, ki preprečujeta, da bi akumulatorska baterija pri nenamernem pritisku sprostitvene tipke (8) izpadla. Kadar je akumulatorska baterija vstavljena v električno orodje, jo varuje vzmet.

Akumulatorsko baterijo (7) odstranite tako, da pritisnete na sprostitveno tipko (8) in akumulatorsko baterijo potegnite iz električnega orodja. Pri tem ne uporabljajte sile.

Prikaz stanja napolnjenosti akumulatorske baterije

Tri zelene LED-lučke prikaza stanja napolnjenosti akumulatorske baterije prikazujejo stanje napolnjenosti akumulatorske baterije. Iz varnostnih razlogov je stanje napolnjenosti mogoče prikazati le, ko je električno orodje izklopljeno.

Za prikaz stanja napolnjenosti pritisnite tipko za prikaz stanja napolnjenosti. To je mogoče tudi takrat, ko akumulatorska baterija ni vstavljena.

Če po pritisku tipke za prikaz stanja napolnjenosti LED-diode ne zasvetijo, je akumulatorska baterija okvarjena in jo je treba zamenjati.

Pred kakršnimi koli deli na električnem orodju (npr. vzdrževanjem, menjavo nastavkov, itd.) akumulatorsko baterijo odstranite iz električnega orodja. Pri nenamernem pritisku stikala za vklop/izklop obstaja nevarnost poškodb.

Omejevalnik globine (4) povlecite z električnega orodja. Izvlecite vijačni nastavek (1). Po potrebi lahko izvlečete univerzalno držalo nastavkov (14) in ga zamenjate. Po potrebi uporabite klešče.

Po menjavi nastavka znova namestite omejevalnik globine (4).

Delovanje

Uporaba

Namestitev akumulatorske baterije

Opomba: uporaba akumulatorskih baterij, ki niso primerne za električno orodje, lahko povzroči nepravilno delovanje ali poškodbe električnega orodja.

Stikalo za preklop smeri vrtenja (5) pomaknite v sredinski položaj, da preprečite nenameren vklop. Napolnjeno akumulatorsko baterijo (7) vstavite v ročaj tako, da je poravnana z ročajem in da se slišno zaskoči.

Nastavitev smeri vrtenja (glejte slike E-F)

S preklopnim stikalom smeri vrtenja (5) lahko spremenite smer vrtenja električnega orodja. Pri pritisnjenem stikalu za vklop/izklop (12) spreminjanje smeri vrtenja ni mogoče.

Vrtenje v desno: stikalo za izbiro smeri vrtenja (5) na levi strani električnega orodja potisnite proti sprednjemu delu električnega orodja. Stikalo za izbiro smeri vrtenja (5) na desni strani električnega orodja se samodejno premakne nazaj. Vrtenje v levo: stikalo za izbiro smeri vrtenja (5) na levi strani električnega orodja potisnite nazaj (stran od sprednje strani električnega orodja). Stikalo za izbiro smeri vrtenja (5) na desni strani električnega orodja se samodejno premakne naprej.

Vklop/izklop

Za zagon električnega orodja pritisnite na stikalo za vklop/izklop (12) in ga držite pritisnjenega.

Lučka LED sveti pri delno ali popolnoma pritisnjenem stikalu za vklop/izklop (12) in omogoča osvetlitev delovnega območja pri neugodnih svetlobnih razmerah.

Za blokiranje pritisnjenega stikala za vklop in izklop (12) pritisnite zaporno tipko (6).

Za izklop električnega orodja izpustite stikalo za vklop/izklop (12) oz., če je blokirano z zaporno tipko (6), na kratko pritisnite stikalo za vklop/izklop (12) in ga nato izpustite.

Nastavitev števila vrtljajev

Število vrtljajev vklopljenega električnega orodja lahko brezstopenjsko upravljate glede na to, kako globoko pritisnete stikalo za vklop/izklop (12).

Rahel pritisk na stikalo za vklop/izklop (12) povzroči nizko število vrtljajev. Z vse močnejšim pritiskanjem stikala se število vrtljajev povečuje.

Privijanje vijakov

Za privijanje vijakov vstavite vijak na vijačni nastavek (1). Vijak drži magnetna sila univerzalnega držala za nastavke (14). Stikalo za izbiro smeri vrtenja (5) na levi strani električnega orodja potisnite proti sprednjemu delu električnega orodja. Vklopite električno orodje in konico vijaka trdno pritisnite ob obdelovanec. Vijak se privije v obdelovanec, dokler ni dosežena nastavljena globina vijačenja. Izvlečni omejevalnik globine (4) se dotakne obdelovanca in pogon se izklopi; univerzalno držalo za nastavke (14) se ne vrti več. Preverite globino privijanja in po potrebi znova nastavite izvlečni omejevalnik globine (4).

Nastavitev globine privijanja (glejte sliko B)

Z nastavitvenim valjem (3) lahko vnaprej nastavite globino vijačenja glave vijaka v obdelovanec.

Nastavitveni tulec (3) zavrtite v položaj izbire želene globine vijačenja. Številko na skali (vidna je na robu nastavitvenega tulca (3)) lahko uporabite kot vodilo za izbiro želene globine vijačenja.

Z vrtenjem nastavitvenega tulca (3) v desno povečate globino privijanja, z vrtenjem v levo pa globino privijanja zmanjšate. Če zavrtite nastavitveni valj (3) čez položaj MAX, ga

popolnoma odstranite omejevalno matico (2).

Katera globina vijačenja je najprimernejša, najlažje ugotovite s poskusnim vijačenjem.

Način PowerSAVE (glejte sliko C)

Na kratko pritisnite tipko za vklop/izklop načina PowerSAVE (9), da aktivirate varčni način delovanja PowerSAVE. LED-prikaz varčnega načina PowerSAVE (11) zasveti. Nato na kratko pritisnite na stikalo za vklop/izklop (12) ga

zaklenite s pritiskom tipke za zaklep (6). Motor ostane izklopljen/prekinjen, tudi če pritisnete stikalo za vklop/izklop (12). Električno orodje nežno pritisnite v obdelovanec, da aktivirate motor.

Če električnega orodja ne uporabljate 30 minut, LED-prikaz varčnega načina PowerSAVE (11) samodejno ugasne. Za vnovični vklop varčnega načina PowerSAVE sprostite blokado s kratkim pritiskom stikala za vklop/izklop (12). Nato znova pritisnite stikalo za vklop/izklop (12) in ga zaklenite s tipko za zaklep (6). LED-prikaz varčnega načina PowerSAVE (11) znova zasveti.

Izvlečni omejevalnik globine (glejte sliko D)

Za odvijanje vijakov puščice na nastavitvenem valju (3) in ohišju gonila električnega orodja poravnajte drugo proti drugi. Nastavitveni tulec (3) povlecite nazaj, da se dotakne ohišja gonila in slišno zaskoči. Vijačni nastavek (1) je

zdaj jasno viden. Električno orodje je pripravljeno za odvijanje ali odstranitev vijakov.

Stikalo za izbiro smeri vrtenja (5) na levi strani električnega orodja potisnite nazaj (stran od sprednje strani električnega orodja). Stikalo za izbiro smeri vrtenja (5) na desni strani električnega orodja se samodejno premakne naprej. Vklopite električno orodje.

Opomba: Vijake lahko odvijete tudi tako, da popolnoma odstranite izvlečni omejevalnik globine (4).

Izvlečnega omejevalnika globine (4) ni mogoče povleči nazaj, ko je nastavitveni tulec (3) v položaju MAX ali nad njim.

Zaščita pred preobremenitvijo, ki deluje glede na temperaturo

Električnega orodja pri uporabi v skladu z namembnostjo ni mogoče preobremeniti. Pri preveliki obremenitvi ali neupoštevanju dovoljene temperature akumulatorske baterije se število vrtljajev zmanjša. Šele ko je dosežena dovoljena temperatura akumulatorske baterije, električno orodje deluje s polnim številom vrtljajev.

Zaščita pred prekomernim praznjenjem

Sistem elektronske zaščite celic (ECP) ščiti litij-ionsko akumulatorsko baterijo pred prekomernim praznjenjem. Ko se akumulatorska baterija izprazni, zaščitno stikalo izklopi električno orodje: nastavek se ne premika več.

Navodila za delo

Zanka za obešanje

Z zanko za obešanje (15) lahko električno orodje obesite na primer za pas. Na ta način boste imeli prosti obe roki, električno orodje pa bo dosegljivo v vsakem trenutku.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred kakršnimi koli deli na električnem orodju (npr. vzdrževanjem, menjavo nastavkov, itd.) akumulatorsko baterijo odstranite iz električnega orodja. Pri nenamernem pritisku stikala za vklop/izklop obstaja nevarnost poškodb. Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod: www.bosch-pt.com Skupina svetovalcev o uporabi podjetja Bosch vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pribora.

Ob vseh vprašanjih in naročilih rezervnih delov nujno navedite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Faks: +00 803931

E-pošta: [e-mail]

www.bosch.si

Drugi naslovi za servis so navedeni pod:

Za priporočene litij-ionske akumulatorje veljajo zahteve zakonodaje o nevarnem blagu. Uporabnik lahko akumulatorske baterije brez nadaljnjih pogojev transportira na cesti.

Pri pošiljanju s strani tretjih oseb (npr. zračni transport ali špedicija) se morajo upoštevati posebne zahteve glede embalaže in označitve. Pri pripravi odpreme mora biti obvezno vključen strokovnjak za nevarne snovi.

Akumulatorske baterije pošiljajte samo, če je ohišje nepoškodovano. Prelepite odprte kontakte in zapakirajte akumulatorsko baterijo tako, da se v embalaži ne premika. Prosimo, upoštevajte tudi morebitne dodatne nacionalne predpise.

Odlaganje

Poskrbite za okolju prijazno recikliranje električnih orodij, akumulatorskih baterij, pribora in embalaže.

Električnih orodij in akumulatorskih/običajnih baterij ne smete odvreči med gospodinjske odpadke!

Zgolj za države Evropske unije:

Odslužena električna orodja in okvarjene ali odpadne akumulatorske in navadne baterije je treba zbirati in zavreči ločeno. Uporabite za to predvidene sisteme za zbiranje odpadkov.

Pri nepravilnem odstranjevanju ima lahko odpadna električna in elektronska oprema zaradi možnega obstoja nevarnih snovi škodljiv vpliv na okolje in človeško zdravje.

Akumulatorske/običajne baterije:

Litijevi ioni:

Upoštevajte navodila v poglavju "Transport" (glejte "Transport", stran 154).
