EXACT 700 Professional - Skrutkovač BOSCH - Bezplatný návod na obsluhu

Značka	Bosch
Model	EXACT 700 Professional
Typ produktu	Priemyselná bezdrôtová skrutkovačka
Maximálny uťahovací moment (tvrdý/mäkký) podľa ISO 5393	8/8 Nm
Otáčky naprázdno	700 ot/min
Menovité napätie	12 V
Hmotnosť podľa EPTA-Procedure 01:2014	0,83 kg
Stupeň krytia	IP 20
Napájanie	Akumulátor NiCd/NiMH (9,6-14,4 V) alebo stabilizované napájanie cez napäťový adaptér
Kompatibilný typ akumulátora	NiCd 9,6/12/14,4 V, NiMH 9,6/12/14,4 V
Odporúčaná nabíjačka	AL 2450 DV
Smer otáčania	Pravé a ľavé, voliteľné
Vypínacia spojka	Áno, s predvoľbou momentu
Osvetľovacia LED	Áno, na osvetlenie pracovnej oblasti
LED indikátor stavu nabitia	Áno, s akustickým signálom
Upínanie nástroja	Rýchloupínacie skľučovadlo pre bity 1/4"
Prevádzková teplota	-5 až +50 °C
Relatívna vlhkosť	20 až 95 % (bez kondenzácie)
Hladina hluku	70 dB(A) typicky, môže presiahnuť 80 dB(A)
Vibrácie (skrutkovanie)	< 2,5 m/s², neistota K=1,5 m/s²
Údržba	Čistenie vetracích štrbín, mazanie prevodovky a spojky
Náhradné diely	Dostupné cez popredajný servis Bosch
Opraviteľnosť	Oprava autorizovaným servisom Bosch

Často kladené otázky - EXACT 700 Professional BOSCH

Ako nastaviť uťahovací moment na Bosch EXACT 700 Professional?

Použite priložený nastavovací nástroj (21). Posuňte posúvač predvoľby momentu (10) dozadu, vložte nástroj do upínania a pomaly ním otáčajte až na zárez. Otáčaním v smere hodinových ručičiek zvyšujete moment, proti smeru ho znižujete. Po nastavení posuňte posúvač späť do prednej polohy.

Aké typy akumulátorov sú kompatibilné s touto skrutkovačkou?

Kompatibilné sú NiCd a NiMH akumulátory s napätím 9,6 V, 12 V alebo 14,4 V s APT koncovkou. Odporúčaná nabíjačka je AL 2450 DV.

Ako vymeniť skrutkovací bit?

Potiahnite rýchloupínacie skľučovadlo (19) dopredu, vložte bit (9) do upínania nástroja (8), potom skľučovadlo uvoľnite. Používajte iba bity so šestnástkovou stopkou 1/4".

Čo znamená blikanie červenej LED na nabíjačke?

Blikajúca červená LED indikuje, že nabíjanie nie je možné. Môže to byť spôsobené teplotou akumulátora mimo rozsahu (0-45 °C) alebo znečistenými kontaktmi. Nechajte akumulátor vychladnúť alebo zohriať, prípadne očistite kontakty.

Ako zistím, že je akumulátor úplne nabitý?

Zelená LED (13) na nabíjačke sa rozsvieti trvalo a približne 2 sekundy zaznie akustický signál. Proces nabíjania sa automaticky zastaví.

Skrutkovačka neštartuje, čo robiť?

Skontrolujte, či je akumulátor nabitý a správne vložený, či prepínač smeru otáčania (3) nie je v strednej polohe (zablokovaný) a či LED indikátor stavu nabitia (2) nesvieti načerveno. Ak je LED červená, vymeňte akumulátor alebo počkajte, kým preťaženie nepominie.

Aká pravidelná údržba je potrebná?

Pravidelne čistite vetracie štrbiny. Po 150 hodinách prevádzky vyčistite prevodovku a namažte ju špeciálnym mazivom Bosch. Opakujte každých 300 hodín. Po 100 000 skrutkovaniach namažte spojku niekoľkými kvapkami motorového oleja SAE 10/20.

Môžem túto skrutkovačku použiť ako vŕtačku?

Nie, tento nástroj je určený výhradne na skrutkovanie a odskrutkovanie. Nie je vhodný na vŕtanie kvôli vypínacej spojke, ktorá by sa mohla náhle aktivovať.

Ako označiť nastavenie momentu pre viacero nástrojov?

Použite označovacie krúžky (7) rôznych farieb (čierna, modrá, zelená, žltá, červená) dodávané s nástrojom. Krúžok odstráňte pomocou tenkého skrutkovača, aby ste ho vymenili.

Kde nájdem náhradné diely a popredajný servis?

Pozrite si stránku www.bosch-pt.com pre rozložené pohľady a diely. Kontaktujte zákaznícky servis Bosch: vo Francúzsku na 0811 360122, alebo emailom [e-mail].

NÁVOD NA OBSLUHU EXACT 700 Professional BOSCH

Elektronárádi, akumúlátory, príslušenstvi a obaly se musi odevzdat k ekologické recyklaci.

Elektronárádi a akumuláry/baterie nevyhazujte do domovniho oppadu!

Pouze pro zeme EU:

Bezpečnostné upozornenia

Vseobecne bezpecnostn upozornenia pre elektricke naradie

VYSTRAHA

Precitajtsi vsetky bezpečnostné upozornenia,Pokyny, ilustracie

a specifiedodanestymtoelektrickymaradim.

Nedodržiavanie vsetkych uvedenychPokynov moze maf za nasledok uraz elektrickym prudom, poziar a/alebo tazke poranenie.

Tieto vystrażne upozornenia a bezpećnostné pouzny starostlivo uschovajte na buduce použitie.

Pojem „elektrické náradie“ použivaný v nasledujúcrom texte sa vztahuje na elektrické náradie napajane zo siete (s privodnou snúrou) a na elektrické náradie napajane akumulatorovou bateriou (bez privodnej snúry).

• Pracovisko vždy udržiavajte Čišć a dobre osvetlené.
  Neporiadok a neosvetlené priestory pracovska možu mat za nasledok pracovné urazy.
  Nepouživajte elektrické náradie vo vybusnom prostredi, napr. tam, kde sa nachadzaju horlavé kvapaliyny, plyny alebo horfavyrch. Ručné elektrické náradie vytvára iskry, ktoré by mohl zapalit prac alebo vypary.
  Nedovolte detom anym nepovolanym osobam,aby sa pochas pouzivania elektrickeho naradia zdrziavil v blizkosti pracoviska. Pri Rozptylovani mozte stratit kontrlu nad naradim.

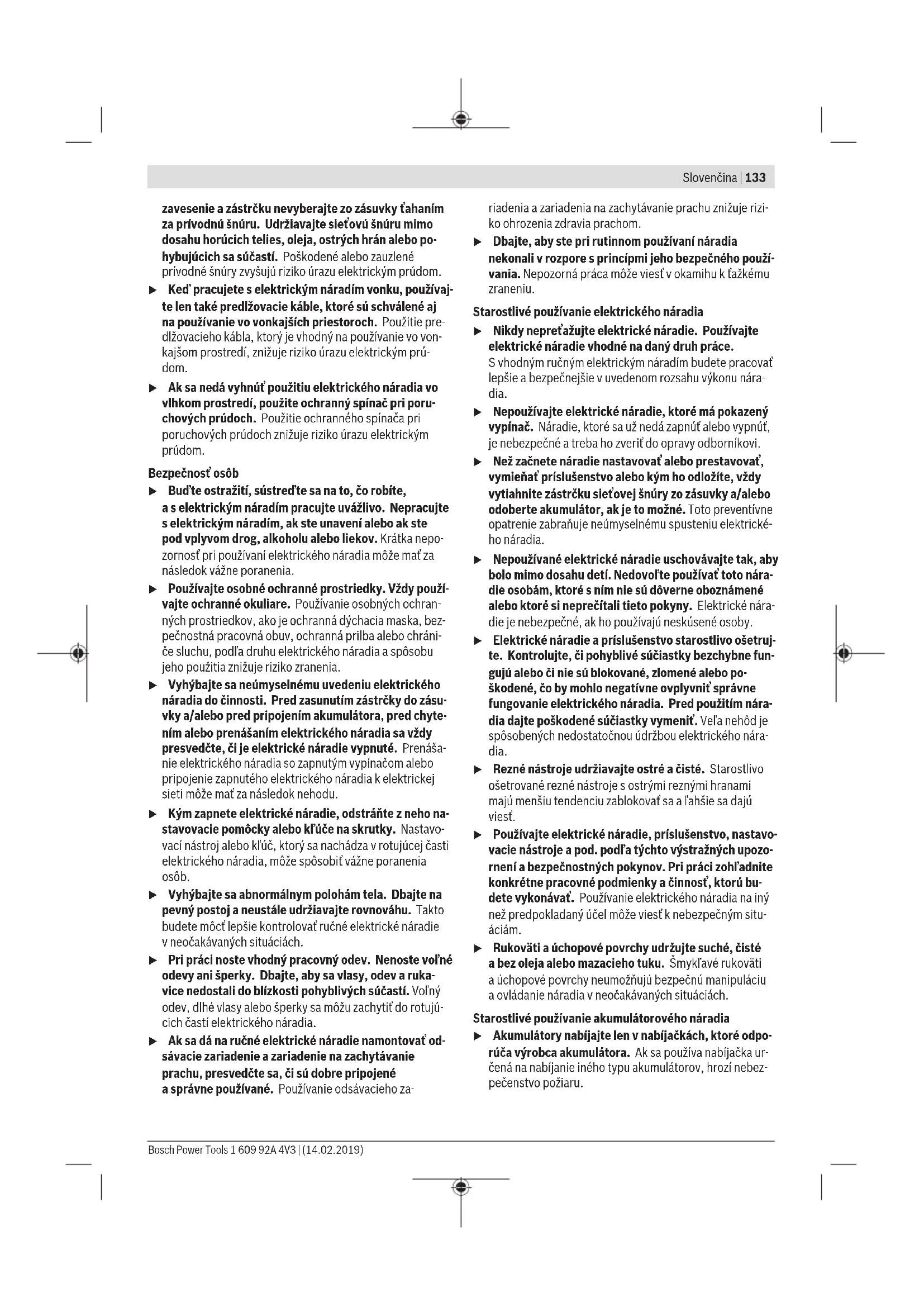

zavesenie a zastrcku nevyberajte zo zasuvky tahanim za privodn snuru. Udrziavajte sie'tovu snuru mimo dosahu horucich telies, oleja, ostrych hran alebo pohybujucich sa sucasti. Poškodené alebo zauzlené privodne snury zvysuju riziko urazu elektrickym prudom.

Ked' pracujete s elektrickym naradim vonku, pouzivaje len také predlžovacie kable, ktoré su schvalene aj na použivanie vo vonkajśch priestoroch. Pouzitie predlžovaceho kábla, ktorý je vchodny na použivanie vo vonkajšom prostredi, znižije riziko urazu elektrickym prudom.
Ak sa nedá vyhnút pouzitiu elektrického naradia vo vlhkom prostredi, použite ochranny spinač pri poruchovych prudoch. Použitie ochranného spinaça pri poruchovych prudoch znižuje riziko urazu elektrickým prudom.

Bezpečnost'osob

Bud'te ostražitú, sustred'te sa na to, co robite, a s elektrickým náradim pracujte uvažlivo. Nepracujte s elektrickým náradim, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepo-zornost pri použivani elektrického náradia moze mat za následok važne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobněch ochraněch prostriedkov, ako je ochranná dychacia maska, bezpečnostné pracovné obuv, ochrnaná prilba alebo chraniče sluchu, podlá druhu elektrického náradia a spôsobu jeho použitza znižuje riziko zranenia.
Vyhybajte sa neumyselnemu uvedeniu elektrického nárdia do cinnosti. Predzasunutim zastrcky do zasuvky a/alebo pred pripojenim akumulátora, pred chytením alebo prenásním elektrického nárdia sa vždy presvedcte, ci je elektrické náradie vypnuté. Prenásnie elektrického nárdia so zapnutým yvpínačom alebo pripojenie zapnutého elektrického nárdia k elektrickej sieti moze ma za nasledok nefodu.
Kym zapnete elektrICKe naradie, odstrante z neho na stavovacie pomocky alebo kl'uce na skrutky. Nastavovaci nastroj alebo kl'uc, ktory sa nachadza v rotujucej casti elektrickeho naradia, moze sposobit vaze poranenia osob.
Vyhybajte sa abnormalnym poloham tela. Dbajte na pevny postoj a neustale udrziavaje rovnovahu. Takto budete moct lepsie kontrolovat rucné elektricke naradie v neocakavanych situaciach.
Pri práci noste vhodný pracovný odev. Nenoste volné odevy ani šperky. Dbajte, aby sa vlasy, odev a ruka-vice nedostali do blízkosti pohyblívych súčasti. Volné odev, dlhé vlasy alebo šperky sa možu zachytit do rotujú-cich āstí elektrického náradia.
Ak sa da na rucne elektrické naradie namontovat od-savacie zariadenie a zariadenie na zachytavianie prachu, presvedcte sa, ci su dobre priopojenae spravnpe pouzivané. Pouzivanie odsavacieho za

riadenia a zariadenia na zachytavanie prachu znižuje riziko ohrozenia zdravia prachom.

Dbajte, aby ste pri rutinnom pouzivan naradia nekonali v Rozpore s principi jeho bezpecnheo pouzivania. Nepozorná praca moze viest'v okamihu k tazkemu zraneniu.

Nikdy nepretazujte elektricke naradie. Pouzivajte elektricke naradie vchodne na dany druh prace. Svhodnym rucnym elektrickym naradim budete pracovat lepsie a bezpečnejsie v uvedenom rozsahu vykonu naradia.
Nepouzivajte elektrické naradie, ktoré máPokazeny vypinač. Náradie, ktoré sa uz nedá zapnut alebo vypnút, je nebezpećné a treba ho zverit do opravy odborníkovi.
Než zacnete náradie nastavovat alebo prestavovat, vymieñat prisluşentvo alebo kym ho odložite, vždy vytiahnite zastrčku sietovej snúry zo zásuvky a/alebo odoberte akumulator, ak je to moźne. Totopreventivne opatrenie zabrańje neumyselnému spusteniu elektrického naradia.
Nepouživané elektrické náradie uschovájte tak, aby bolo mimo dosahu deti. Nedovol'te použivat toto nárdie osobám, ktoré s nim nie su doverne oboznámene alebo ktoré si neprecftali tietoPokyny. Elektrické náradie je nebepezné, ak ho použivaj neskúsené osoby.
Elektrické náradie a prisluşenstvo starostlivo osetrujte. Kontrolujte, ci pohyblíve suciastky bezchybne funguji alebo ci nie su blokovane, zlomené alebo poskodené, co by mohlo negativne ovplyvinit správné fungovanie elektrického náradia. Pred použitím nárdia dajte poskodené suciastky vymenit. Věna nehód je spôsobenych nedostatočnou udžbou elektrického nárdia.
Rezné nastroje udrziavajte ostre a cîsté. Starostlivo osetrované rezné nastroje s ostrymi reznymi hranami maju mensiu tendenciu zablokovat sa a'ahsie sa daju viest.
Používajte elektrické náradie, prisluěs nestvo, nastavovacie nastroje a pod. podla tychto výstrǎnych upozorni a bezpečnostnéchPokynov. Pri práci zohl'adnite konkretne pracovné podmienky a cinnost, ktoru budete vykonávat. Používanie elektrického náradia na iny než predpokladany učel moze viest'k nebezpečnám situáciam.
Rukovati a uchopové povrchy udržujte suché, cîsté a bez oleja alebo mazacieho tuku. Šmyk'lavé rukovati a uchopové povrchy neumoznjuć bepezćnu manipuláciu a ovladanie náradia v neocakavanych situáciach.

Akumulárytory nabijajte len v nabijačkach, ktoré odporuča vyrobca akumulátora. Ak sa použiva nabijačka určená na nabijanie iného typu akumulátorov, hroží nebezpečenstvo požiaru.

134 | Slovencina

Do elektrického naradia používajte len spefický určěné akumúlátry. Používanie inych akumulátorov možě mat za následok poranenie a nebezpečénstvo požiaru.
Nepouživané akumátryoschovávjte tak,aby sa nemohli dostaf do styku s kancelárskymi sponkami, mincami,kl'ucmi,klincami, skrutkami alebo sinymi drobnymi kovovymi predmetmi, ktoré by mohl sposobit skratovaniekontaktov. Skrat medzi kontaktmi akumulátora moze mat za nasledok popálenie alebo vznik požiaru.
Z akumulátora moze pri nesprávnom používani vytekat kvapalina. Vyhybajte sa kontaktu s touto kvapaliinou. Po nahodnom kontakte opláchnite postihnute miesto vodou. Ak sa dostane kvapalina z akumulátorado ocí, vypláchnite ich a vyhladajte lekára. Unikajuca kvapalina z akumulátora moze spősobit podráždenie pokožky alebo popálényine.
Nepouzivaje poskodené alebo upravované akumulá tory alebo náradie. Poškodené alebo upravované akumulá tory mozu neocakávane reagovat a sposobit požiar, yibuch alebo zranenie.
Nevystavujte akumulatory alebo naradie ohnu ani vysokym teplotam. Vystavenie ohnu alebo teplate nad 130^ moze sposobit vybuch.
Dodržujte pouny tykajuce sa nabijania a akumulátry alebo náradie nenabijajte mimo teplotného rozsahu uvedeného vPokynoch. Nesprávné nabijanie alebo teploty mimo špecifikovaného rozsahu mozu poskodit akumulator a zvyšit riziko požiaru.

Servis

Elektrické náradie davajte opravovat'len kvalifikov-nému personalu, ktory použiva originé nahradné suciastky. Tym sa zaistzachovanie bezpečnosti náradia.
Nikdy neopravujte poskodené akumáulary. Akumáulary moze opravovatlen vyrobca alebo autorizovaný ser-vis.

BezpečnostnéPokyny pre skrutkovace

Ak vykonávate prácu, kde sa moze spojovaci material dostat do kontaktu so skrytou elektroinstaláiou, drzte elektrické náradie za izolované uchipovacie plochy. Spojovaci material pri kontakte s fázou moze preposjič odhalene kovové casti náradia s fázou a používatě moze byt zasiahnuty elektrický prudom.
Použivajte vchodné prístroje na vyhladávanie skrytych elektrický vedení a potrubi alebo sa obratte na miestne energetické podniky. Kontakt s elektrický vodicicom pod napatím moze spösobit požiar alebo mat za následok zásah elektrický prudom. Poškodenie plynového potrubia moze mat za následok explóziu. Preniknutie do vodovodného potrubia spösobí vecnú škodu.
Pri praci rucne elektricke naradie dobre drzte. Pri uha hovani uvol'novani skrutiek mozu kratkodobo vznikat vel'ke reakcné momenty.

Zabezpěte obrobok. Obrobok upnutý pomocou upí-nacieho zariadenia alebo zveráka je bezpečnéjsí ako ob-robok pridržiavany rukou.
- Pockajte na upné zastavenie elektrického náradia, až potom ho odložte. Vkladaci nastroj sa moze zaseknút a moze zaprćinif stratu kontroly nad ručnám elektrickýn náradim.
Po poskodeni akumuláora alebo v pripe de neodbneho pouzivania mozu z akumuláora vystupovat skodlivé vypary. Akumulátor moze horie' alebo vybuchnut. Zabezpěte privod cerstveho vzduchu a v pripe tázkosti vyhladajte lekára. Tieto vypary mozu podráždit dychace cesty.
Akumulator neotvarajte. Hrozinebezpecenstvo skratu.
Špicatymi predmetmi, akopr. kince alebo skrutkovače alebo posobenim vonkajšej sily moze dojst k poskodeniu akumulátora. Vo vnútri moze dojst ku skratu a akumulator moze zaćat horiet, moze z neho unikat dym, moze vybuchnút alebo sa prehriat.
Akumulator použivajte len v produktoch vyrobuču. Len tak bude akumulator chroneny pred nebezpečným pretažením.

Chrante akumulator pred teplom,napr. aj pred trvalym slneynm ziarenim, pred oh-nom,vodou a vhlkostou.Hrozinebezpecen-stvo vybuchu.

Ked'sa vkladaci nastroj zablokuje,okamzite vypnite elektricke naradie. Pripravte sa na yvsoké reakcné momenty, ktoro mozu sposobit spatny naraz. Vkladaci nastroj sa zablokuje pri pretazeni elektrickeho naradia alebo sprieceni opracovavaneho obrobku.

VYSTRAHA Prach, vznikajuci pri smirg'ovani, pileni, bruseni a podobnych cin-nostiach, moze sposobovat rakovinu, poskodzovat plod alebo sposobovat dedicne geneticke poruchy. Niektore z latok, ktoré sa v toto prachu nachadzaju, su: olovo v olovnatych farbach a lakoch; krystalicke kremeliny v tehlach, cemente a inch murarskych materialoch; arzen a chróman v chemicky osetrenom dreve. Riziko ocherenia závisi od toho, ako casto ste tymto látkam vystaveny. Aby ste riziko znižili, mali by ste pracovat v dobre vetranych priestoroch s prislušnou ochrannou vybavou (napr. so specialne skonstruovanymi ochrannymi dychacimi pristrojmi, ktoré odfiltruju aj tie majmensie ciastockу prachu).

Vyvarujte sa neumyselnému zapnutiu. Prv nez vlozite akumulator, presvedcte sa, ze yvpinač je vo yvpnutej pozicii. Prenasanie ručného elektrického naradia s prstom na yvpinač alebo vladanie akumúláora do zapnutého ručného elektrického nárdia moze zaprćinitúrazy.
Používajte len bezchybné, neopotrebované pracovné nastroje. Poškodené pracovné nastroje sa možu napri-klad zlomit, co može mat za nasledok poranenie alebo materiálne škody.
Pri vkladani pracovneho nastroja davajte pozor na to, aby spo'ahlivo sedel v upinacom mechanizme. Ak by pracovny nastroj nebol pevne spojeny's upinacim mecha

nizmom, mohol by sa uvo'ni'at u'z by sa stal nekontrolovatel'nym.

Pri skrutkovani dlhych skrutiek budte opatrný, hroží nebezpečenstvo posmyknutia v závislosti od druhu skrutiek a použiteho pracovného nastroja. Dlhé skrutky sa casto nedajú celkom dobre kontrolová t hroží pri nich nebezpečenstvo posmyknutia a poranenia.
Prv nez zapnete elektrické náradie, dajte pozor na na-staveny smer otacania. Ked chcete napriklad povolit skrutku a smer otacania je nastaveny tak, ze sa utiahne, moze dojst k nekontrolovatelnému pohybu elektrického náradia.
Toto elektrické náradie nepoužívajte akovrtačku.

Elektrické náradie s vypinacou spojkou nie je vchodné na vrtanie. Spojka sa moze automaticky bez varovania vypnut.

Toto elektrické náradie je určene na zaskrutkovávanie a uvolnovanie skrutiek, matic a iných skrutkových spojov u vúdzanom Rozsahu Rozmerov a vykonov.

Toto rucne elektricke naraie nie je vchodne na pouzivanie akovrsta;z dovodu ochrany osob a zabranych moznym vecnym skodam by ste nikdy nemali pouzivat toto rucne elektricke naraide s vypinacou spojkou na vtanie.

Vyobrazene componenty

Cislovanie Jednotlivych komponentov sa vztahuje na vyobrazenie elektrickeho naradia na graficnej strane.

(1) Indikácia LED skrutkovacie ukony
(2) Indikácia LED stav nabitia akumulátora
(3) Prepinač smeru otáčania
(4) Tlačidlo na odistenie akumulátora
(5) Akumulator sozasuvacim kontaktom APTA
(6) Vypinač
(7) Oznacovaci prstenec
(8) Upinacmechanizmus
(9) Pracovny nastroj (napr. skrutkovaci hrot)
(10) Posúvač na predvolbu krútiaceho momentu
(11) Nabijačka
(12) Sietová zastřka
(13) Zeelená LED indikácia na nabíjacke
(14) Červéná LED indikácia na nabíjáčěké
(15) Prípojna zásvukva pre napatóvý adaptor na 4EXACT
(16) Pripájacia zástrčka D-Sub
(17) Skrutky na pripopajacej zastrcke D-Sub
(18)Napafovadapter
(19) Rychlovymenné sklucovadlo
(20) Pracové svetlo
(21) Nastavovací nastroj
(22) Nastavovac kruzok
(23) Rukovat (izolovaná úchopová plocha)

A) Vyobrazene alebo opisané prisluosenstvo nepatri do standardného rozsahu dodávyk. Kompletné prisluosenstvo najdete v našom sortimente prisluosenstva.

Technické udaje

Uvedená uroven vibrácí a hodnota emisi hluku reprentuje hlavné spósoby použitia elektrického náradia. Ak sa však elektrické náradie vyuziva na iné spósoby použitia, s odliśny

mi vkladacimi nastrojmi alebo pri nedostatonej udrzbe, moze sa uroven vibraciia hodnota emisi hluku odlisovat. To moze emisiu vibraciia hluku poças celho pracovnelo chasu vyrazne zvysiit.

Na presny odhad emisi vibraci a hluku by sa mal zohladni' aj cas, v priebehu ktoreho je naradie vypnute alebo sice spustene, ale v skutocnosti sa nepouziva. To moze emisie vibraci a hluku pochas celho pracovneho casu vyrazneznifit.

Na ochranu oblsuhujucej osoby pred posobenim vibracif urcite doplnkove bezpečnostné opatrenia, ak napriklad: udžba elektrického náradia a vkladacich nastrojov, udržiavanie správnéj teploty ruk, organizácia pracovnych procesov.

Montáz

Pred vsetkymi pracami na elektrickom naradi (napriklad udrzba, vymina nastroja a podobne), ako aj pri

jeho preprave a uskladneni vyberte akumulator

z elektrického náradia. V prípade neúmyselného aktivo

Obsah dodávky (základná výbava)

Typ

0602490437/0602490471/0602490447/

0602490469

Priemyselné akumulatorové skrutkovače sa dodávajú bez nastrojov, akumulatora, nabíjacky, sietóvoho napájacieho zdroja a napatóvoho adaptéra. Napáťové adaptéry sa smu použivat vyhradne na pripojenie priemyselných akumatórovych skrutkovačov Bosch k sietovému napájaciemu zdroju 4EXACT.

Podmienky prevádzky a skladovania

Toto elektrické náradie je vhodné vylučné na prévádžku vuzavretych priestoroch.

Pre bezchybnu prevadzku by mala byt priustna teplota okolia-5°C až +50°C (23°F až 122°F) pri relativnej vlhkosti vzduchu 20 až 95% bez kondenzacia.

Akumulator by sa mal uchovávat pri teplote 0^ (32^) až 45^ (113^) , aby sa predišlo poškodeniu akumulatorovych clankov.

Proces nabijania

Davajte pozor na to, aby nabijačka a akumulator boli vchodné pre vašu domácu elektrickú siet.

Nabijačka AL 2450 DV (pozri obrázok A)

Iie. Akumulatory sozasuvacim kontaktom APT (Akku Pack Top) su skonstruované tak, aby sa dai vlozit do elektrického náradia alebo nabijačky len v správnje polohe.

Chyby - príčiny a odstránenie

Pricina Pomoc

LED indikáci e nsvietia

Prícina Pomoc

Teplota akumulátora sa nenachódza v prípustnom rozsahu	Ochladenim alebo zahriṭim akumulátora zabezepečte, aby bola teplota akumulátora v prípustnom Rozsahu 0°C (32°F) až 45°C (113°F)
Kontaky akumulátora su znečistené	Vycistite kontakty akumulá- tora, napr. viacnásobnám za- sunutím a vysunutím akumu- látora, príp. akumulátory vyměnte

Stabilizator napatia (pozri obrazok B)

Typ

0602490437/0602490471/0602490447/

0602490469

Upozornenie: Priemyselné akumulátorove skrutkovače sa možu alternativné k akumulátorovej prevadzke prevadzkovat aj so stabilízátorom napatia. Stabilízátor napatia a napátovy adaptorné nie su súcastou rozsahu dodávky.

Vyobrażna sietová zăstrčka sa moze lišit od zăstrčky na vaśom elektrickom naradi.

Davajte pozor na to, aby bol stabilizator napatia vchodny pre vašu domacu elektrickú siet.

Okrem stabilizatóra napātia 4EXACT a vhodného sieṭového kábla potrebujete napafovy adaptor, ktory má rovnák sieṭové napātie ako vás skrutkovač.

Napatie na stabilizatóre prudu (LED indikácia) sa musi zhodovat's napātim skrutkovača. Stabilítor napātia je určeny výhradne na napájanie priemyselnéch akumulátorovych skrutkovačov Bosch radov EXACT, ANGLE EXACT a BT-EXACT s napātim v rozsahu 9,6 V až 14,4 V. Inak hroží nebezpečenstvo požiaru a vybuchu.

Pripojka k elektrickému napájaniu

Upozornenie: Nezabudnite,Že pri dodani nie je v elektrickom náradi vlozený akumulator ani napatový adaptor.

Akumulatory nikdy neuchovávajte v akumulatorovom náradi. Akumulatory vydržia dlhsie a budu sa daf lahsie nabija vtedy, ked ich budete uschováva osobitne (nie v náradi). Pamatajte na to, ze po dlhsm uskladneni treba akumulator pred pouzitim uplne nabit.

138 | Slovenica

Nabijanie akumulatorov

Pred vlozenim do ručného elektrického naradia nabite akumulator vo vhodnej nabijačke. Presný opis postupu nabijania najdete v navode na prevadzku nabijačka y instrukciach v toto navode (pozri „Proces nabijania“, Stranka 137).

Akumulator je vybaveny tepelnou poistkou NTC, ktorá dovolni nabijanie len v rozsahu teplot 0^ (+32^) až 45^ (+113^) . Vd'aka tomu sa zabezpeči vyssia zivotnost akumulatora. Ak sa akumulator použiva správnym spósobom, moze sa datznova nabijažaž 3000-krát.

Novy alebo dlhshi cas nepouzivany akumulator dava plny vykon az po cca 5 nabijacich a vbyjacich cykloch. Akumulatory by sa mali dobit len vtedy, ked LED indikacia,Stav natabia akumulatora" elektrickeho naradia sviet načerveno.

Vkladanie a vyberanie akumulatora (pozri obrazok C)

Zatačte prepinač smeru otácania (3) do strednej pozicie. Tym sa vypinač (6) zablokuje v pozicii „vyp.“, cím sa zabrani neumyselnému zapnutiu elektrického naradia.

Zasunte nabity akumulator (5) do rukovati elektrickeho náradia.

Dbajte na to, aby ste akumulator správnézasunuli a aby odistovacie tlačidla (4) citel'ne zapadli do rukovati elektrického náradia.

Pri vkladani/vyberani akumulatora nepouzivajte nasi- lie. Akumulatory sozasuvacim kontaktom APT (Akuu Pack Top) su skonstruované tak, aby sa dali vlozi do elektrickego náradia alebo nabijačky len v spravnej polohe.

Na vybratie akumulátora (5) stlacte na obidvoch stranach odistovacie tlacidla (4) a akumulator vytiahnite smerom nadol z elektrického naradia.

Vkladanie a vyberanie napatového adaptéra (pozri obrazok D)

Typ

0602490437/0602490471/0602490447/ 0602490469

Vyhladajte taky napatovy adaptor, ktory sa hodi k sietovemu napatiu vasho elektrickho naraadia.

Napatové adaptery sa pod'ana napatia odlishuju farbou krytu
pripajacej zastrcky D-Sub (16). Teleso pripajacej zastrcky D-Sub pre napatie 9,6V ma svetlomodru farbu a teleso pripajacej zastrcky pre napatie 12 V ma Červenu farbu.

Teleso adaptera (18) sa smie namontová do priemyselného akumulatoróvoho skrutkovača alebo ze neho demontovat'len vtedy, ked'je stabilízátor vypnutý alebo pripájacia zástrčka (16) odpojená od stabilízatóra napátia.

Zatačte prepinač smeru otáčania (3) do strednej pozicie. Tym sa vypinač (6) zablokuje v pozicii „vyp.“, Čim sa zabrani neumyselnému zapnutiu elektrického naradia.

Zasunte potom teleso adaptera (18) do rukovati elektrického náradia. Dbajte na to, aby ste teleso adaptera správne za-sunuli a aby odistovacie tlacidla (4) cit'ne zapadli do ru-kovati elektrického náradia.

Potom zasunte pripajaciu zastrcku (16) napafoveho adaptera vhdneho k va smu skrutkova c do pripajacezavky

(15). Priskrutkujte pripajaciu zastrcku (16) v pripajacej zasuvke (15) tak, ze obidve skrutky (17) rukou utiahnete.

Vymena nastroja pre skrutkovaci hlavus rychlovymennym skl'ucovadlom (pozri obrazok E)

Pri vkladani pracovného nastroja dávajte pozor na to, aby spo'ahlivo sedel v upinacom mechanizme. Ak by pracovný nastroj nebol pavne spojený's upinacim mechancznom, mohol by sa uvol'niţa už by sa stal nekontrolovatelnym.

Vkladanie pracovného nastroja

Použivajte len pracovné nastroje s vhodným zaúvacim koncom (1/4"šesthran).

Vybratie pracovné nastroja

Použivajte osobné ochranné prostriedky.
Vždy použivajte ochranné okuliare. Použivanie osobnych ochrannych prostriedkov, ak je ochrnaná dychacia maska, bezpečnostrá pracovna obuv, ochrnaná prilba alebo chraniče

Nastavenie smeru otáčania (pozri obrázok F)

Prepinač smeru otácania (3) aktivujte len na zastavemnom elektrickom náradi.

Pravobezn'y chod: Na zaskrutkovanie skrutiek zatlache pre-pinač smeru otáčania (3) dolava až na doraz.

Lavobězný chod: Na povolovanie, przy. vyskrutkovávanie skrutiek zatlácte prepínač smeru otáčania (3) doprava až na doraz.

Zapinanie LED pracovného svetla (pozri obrazok G)

Pracovné svetlo (20) umožnjue osvetlenie oblasti skrutkova nia pri nepriaznivych svetelnych pomeroch. Pracovné svetlo (20) zapnete'lahkym stlačenim vypinača (6). Ked'vypinač stlačite silnejšie, elektrické náradie sa zapne a pracovné svetlo bude svietit'dalej.

Nepozerajte priamo do pracovného svetla, mohlo by vás oslepit.

Zapinanie/vypinanie

Skrutkovače majú vypinaciu spojku, závislý od krutiaceho momentu, ktorá sa da nastavit v uvedenom roszahu. Aktivujé sa vtedy, ked' sa dosiahne nastavený krutiaci moment.

Upozornenie: Ked' použivate skrutkovač s napātovým adap- terom, musite majopr uviest do prevádžky stabilizator na- pátia.

Pred vsetkymi pracami na elektrickom naradi (napriklad udrzba, yymena nastroja a podobne), ako aj pri jeho preprave a uskladneni vyberte akumulator z elektrickeho naradia. V priade neuyselnho aktivovania vypinaca hrozi nebezpecenstvo poranenia.
Na skrutku/maticu prikladajte ručné elektrické nárádie iba vo vypnutom stave. Otačajúce sa pracovné nástroje by sa mohl zošmyknúf.

Nastavenie krutiaceho momentu (pozri obrazky H-1)

Krutiaci moment závisí od napatia pruziny vypinacej spojky.
Táto vypínacia spojka vypina pri dosiahnutí nestaveného
krutiaceho momentu rovnako pri pravobeznom, ak oji pri l'avobeznom chode náradia.

Na nastavenie individualseho krutiaceho momentu pouzivaje len dodany nestavovaci nastroj (21).

Posunte posuvac (10) na elektrickom naradi kompletne naspat.
-Nastavovacnastroj (21) vsu'te do upinaceho mechanizmu (8) a pomaly ho otacajte.
- Ked' v otvore krytu uvidite v spojke maly vycnelok (nastavovaci kruzok (22)),zasunte nestavovaci nastroj (21) do tohto vybezku a otacajte ho.

Otačanie v smere pohybu hodinovych ručićiek poskytuje vyši krutiaci moment, otáčanie proti smeru pohybu hodinovych ručićiek poskytuje nižs krutiaci moment.

• Vyberte nastavovaci nastroj (21). Posuţne posúvac (10)
  znova doprodu, aby bola spojka chránena pred znečiste-nim.
  Upozornenie: Potrebné nastavenie závisí od druhu skrutkového spoja a dá sa zistí na záklate prakticékj skúsky. Skúsobné skrutkové spojenie prekontrolujte pomocou momentového k'lúca.
  Nastavujte krutiaci moment len v uvedenom rozsahu vykonu, pretoze inak by sa vypinacia spojka už neinici-ovala.

Oznacenie nastavenia krutiaceho momentu

Na oznacenie individualse nastavenych krutiacich momen- tov mozete oznacovaci prstenec (7) ymenit za oznacovaci prstenec inj farby.

Ak napriklad pouzivate ručné elektrické naradie EXACT s krutiacim momentom 4,5 Nm, možete použit na označenie svojho krutiaceho momentu Červene oznacovacie pristence. Ak použivate v inje montánej oblasti d'alsie ručné elektrické naradie EXACT, ktorych krutiaci moment je nastaveny na 7,5 Nm, možete použit d'alsie oznacovacie pristence s inymi farbami (cierny, modrý, zelený alebo Žly), aby ste oznacili krutiaci moment v tejto oblasti. Oznacovacie pristence roznych farieb su vlastne iba pomokkou pre monterov, aby veledi rychlejsie identifikovat, aký krutiaci moment je na prislušnom ručnom elektrickom naradi nastaveny.

Odlacte oznaocavic prstenec (7) tenkym skrutkovaom, stierkou alebo podobnym predmetom.

Vždy použivajte rucne elektrické naradie snamontovanym označovacim prstencom, aby ste si bolí istý,Žte teleso náradia je chránene proti prachu a nečistote.

LEDukazovatel'

Indikácia stavu nabitia akumulatóra

Ak je potrebné akumulator (5) nabit, bliká LED indikácia (2) nazeleno a zaznie zvukovy signál. Potom je moźne vyhotovit uz len 6-8 za

skrutkovani.

Ak svieti Červena indikácia LED, kapacita akumúlatóra nešasti ani na Jedno skrutkovanie, alebo ručné elektrické náradie bolo pretažné. Ručné elektrické náradie sa už nedá za-pnut. Blokovanie zapinania dostava aktivne dovtedy, kym sa z ručného elektrického náradia vyberie akumúlator a kym sa do neho znova vloží nabity akumúlator.

Ked pracujete s napatovym adaptorem, cervená LED indikácia (2) oznamuje pretazenie.

Indikácia skrutkovacie ukony

Pri dosiahnuti nastaveného krútiaceho momentu sa aktivujte vypinacia spojka. LED indikácia (1) svieti nazeleno.

Ak sa prednastaveny krutiaci moment nedosiahol, LED indikacia (1) sa rozsvieti naçerveno a zaznie zvukovy signal. Skrutkový spoj treba urobitznova.

140 | Magyar

Ochrana proti opakovaniu

Ak sa pri skrutkovan inciovala vypinacia spojka, motor sa vypne. Opatovné zapnutie je možné až po 0,7 s prestavke. Takýmto sposobom sa vyhnete neúmyselnému dofahovaniu už utiahnutych pavných skrutkovych spojov.

Udrzba a servis

Udrzba a cistenie

Pred vsetkymi pracami na elektrickom naradi (naprklad udrzba, vymena nastroja a podobne), ako aj pri jeho preprave a uskladneni vyberte akumulator z elektrickho naradia. V priade neumyselnhevo aktivovania vypinaca hrozi nebezpecenstvo poranenia.
Elektrické náradie a jeho vetracie strbiny udrziavaje vždy v Čistote, aby ste mohli pracováť dobre a bezpečné.

Servisné stredisko Vám odpovie na otázky tykajúce sa opravya a udžrby Vásho produktu ak o njahradnych dielov. Rozkladove vykresy a informácie o njahradnych dieloch najdete tiež na: www.bosch-pt.com

V pripeode otazok tykajucich sa naisich vyrobkov a prisluenstva Vam ochote pomoze poradensky tim Bosch.

V pripe akychkolvek otazok a objednavok nahradnych suciastok uvdzajte bezpodmiene 10-miestne vecne cislo uvedené na typovom stitku vyrobku.

Slovakia

Na www.bosch-pt.sk si moźete objednat opravu vásho stroja alebo nahradné diely online.

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Likvidácia

Elektrické náradie, prislušenstvo a obal odovzdajte na recykláciu zodpovedajúcu ochraneživotného prostredia.

Neodhadzujte ručné elektrické náradie ani akumulatory/batérié do komunálneho odpadu!

Len pre krajiny EU:

Podla Europskej smernice 2012/19/EU sa musi nepouzitelne elektrické náradie a podla europskej smernice 2006/66/ES sa musia poskodené alebo opotrebované akumulatory/batérié zbierat separovane a treba ich dávat na recyklaciu v sulade s ochranou zivotného prostredia.

Akumulatory/batérie:

Ni-Cd: niklovo-kadmiove
