使用説明書 EXACT 700 Professional BOSCH

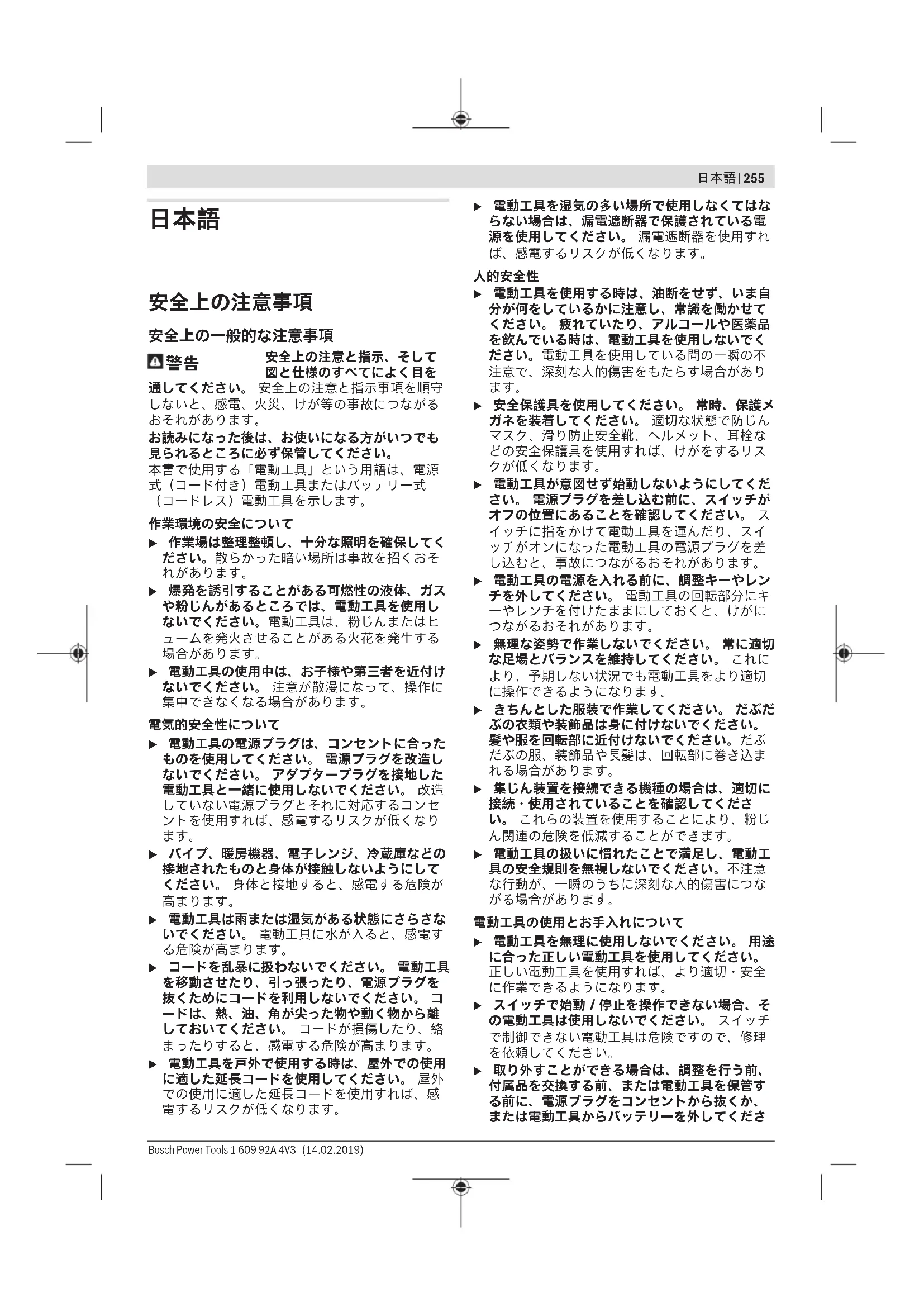

安全上の注意と指示、そして 図と仕様のすべてによく目を 通してください。 安全上の注意と指示事項を順守 しないと、感電、火災、けが等の事故につながる

お読みになった後は、お使いになる方がいつでも 見られるところに必ず保管してください。 本書で使用する「電動工具」という用語は、電源 式（コード付き）電動工具またはバッテリー式 （コードレス）電動工具を示します。 作業環境の安全について u 作業場は整理整頓し、十分な照明を確保してく ださい。散らかった暗い場所は事故を招くおそ

u 爆発を誘引することがある可燃性の液体、ガス や粉じんがあるところでは、電動工具を使用し ないでください。電動工具は、粉じんまたはヒ ュームを発火させることがある火花を発生する

u 電動工具の使用中は、お子様や第三者を近付け ないでください。 注意が散漫になって、操作に 集中できなくなる場合があります。

u 電動工具の電源プラグは、コンセントに合った ものを使用してください。 電源プラグを改造し ないでください。 アダプタープラグを接地した 電動工具と一緒に使用しないでください。 改造 していない電源プラグとそれに対応するコンセ ントを使用すれば、感電するリスクが低くなり

u パイプ、暖房機器、電子レンジ、冷蔵庫などの 接地されたものと身体が接触しないようにして ください。 身体と接地すると、感電する危険が

u 電動工具は雨または湿気がある状態にさらさな いでください。 電動工具に水が入ると、感電す

u コードを乱暴に扱わないでください。 電動工具 を移動させたり、引っ張ったり、電源プラグを 抜くためにコードを利用しないでください。 コ ードは、熱、油、角が尖った物や動く物から離 しておいてください。 コードが損傷したり、絡 まったりすると、感電する危険が高まります。 u 電動工具を戸外で使用する時は、屋外での使用 に適した延長コードを使用してください。 屋外 での使用に適した延長コードを使用すれば、感 電するリスクが低くなります。 u 電動工具を湿気の多い場所で使用しなくてはな らない場合は、漏電遮断器で保護されている電 源を使用してください。 漏電遮断器を使用すれ ば、感電するリスクが低くなります。

u 電動工具を使用する時は、油断をせず、いま自 分が何をしているかに注意し、常識を働かせて ください。 疲れていたり、アルコールや医薬品 を飲んでいる時は、電動工具を使用しないでく ださい。電動工具を使用している間の一瞬の不 注意で、深刻な人的傷害をもたらす場合があり

u 安全保護具を使用してください。 常時、保護メ ガネを装着してください。 適切な状態で防じん マスク、滑り防止安全靴、ヘルメット、耳栓な どの安全保護具を使用すれば、けがをするリス

u 電動工具が意図せず始動しないようにしてくだ さい。 電源プラグを差し込む前に、スイッチが オフの位置にあることを確認してください。 ス イッチに指をかけて電動工具を運んだり、スイ ッチがオンになった電動工具の電源プラグを差 し込むと、事故につながるおそれがあります。 u 電動工具の電源を入れる前に、調整キーやレン チを外してください。 電動工具の回転部分にキ ーやレンチを付けたままにしておくと、けがに つながるおそれがあります。 u 無理な姿勢で作業しないでください。 常に適切 な足場とバランスを維持してください。 これに より、予期しない状況でも電動工具をより適切 に操作できるようになります。 u きちんとした服装で作業してください。 だぶだ ぶの衣類や装飾品は身に付けないでください。 髪や服を回転部に近付けないでください。だぶ だぶの服、装飾品や長髪は、回転部に巻き込ま

u 集じん装置を接続できる機種の場合は、適切に 接続・使用されていることを確認してくださ い。 これらの装置を使用することにより、粉じ ん関連の危険を低減することができます。 u 電動工具の扱いに慣れたことで満足し、電動工 具の安全規則を無視しないでください。不注意 な行動が、一瞬のうちに深刻な人的傷害につな

電動工具の使用とお手入れについて u 電動工具を無理に使用しないでください。 用途 に合った正しい電動工具を使用してください。 正しい電動工具を使用すれば、より適切・安全 に作業できるようになります。 u スイッチで始動／停止を操作できない場合、そ の電動工具は使用しないでください。 スイッチ で制御できない電動工具は危険ですので、修理

u 取り外すことができる場合は、調整を行う前、 付属品を交換する前、または電動工具を保管す る前に、電源プラグをコンセントから抜くか、 または電動工具からバッテリーを外してくださ Bosch Power Tools 1 609 92A 4V3 | (14.02.2019)256 | 日本語 い。 このような予防的安全対策を講じれば、電 動工具を誤って始動させるリスクが低くなりま

u 使用しない電動工具は、お子様の手の届かない ところに保管し、電動工具に不慣れな方や取扱 説明書の注意事項に目を通していない方には電 動工具を使用させないでください。 電動工具を 扱い慣れていない方に渡すと危険です。 u 電動工具と付属品の保守を行ってください。 電 動工具の動作に影響するおそれがある可動部の 心ズレや結合、部品の破損やその他の状態を点 検してください。 異常がある場合は、使用する 前に電動工具の修理を行ってください。電動工 具の保守が不十分であることが、多くの事故の

u 先端工具は、鋭利かつ清潔に保ってください。 先端工具を適切に手入れして鋭利にしておけ ば、作業をスムーズに進めることができ、操作

u 電動工具、付属品、先端工具などは、作業条件 と実施する作業を考慮し、取扱説明書に従って 使用してください。 意図された作業と異なる作 業に電動工具を使用すると、危険につながるお

u 握り部は、常に乾かして清潔な状態を保ち、油 やグリースが付着しないようにしてください。 ハンドルや握り部が滑りやすくなっていると、 予期しない状況で電動工具を安全に操作・制御

バッテリー式電動工具の使用とお手入れについて u メーカーによって指定されている充電器でのみ 充電を行ってください。 特定のバッテリーに適 した充電器を他のバッテリーの充電に使用した 場合、火災につながるおそれがあります。 u 指定のバッテリーを装着した電動工具を使用し てください。 指定以外のバッテリーを使用する と、けがや火災につながるおそれがあります。 u 取り外したバッテリーの端子がショートしない よう、クリップ、コイン、釘、ねじなどの金属 と触れないようにしてください。 バッテリーの 端子がショートすると、火災につながるおそれ

u 過酷な条件下で使用すると、バッテリーが漏液 する場合があります。その液には決して手を触 れないでください。 触れてしまった場合は、す ぐに水で洗い落としてください。 液が目に入っ た時は、こすらずにすぐ水道水などのきれいな 水で十分に洗ってから、直ちに医師の治療を受 けてください。液が皮膚に付着したまま放置す ると、皮膚のかぶれややけどにつながるおそれ

u 損傷した、または改造したバッテリーや電動工 具を使用しないでください。 損傷／改造したバ ッテリーを使用すると、予期しない動作を招 き、火災、爆発やけがにつながるおそれがあり

u バッテリーや電動工具を火に近付けたり、高温 にさらさないでください。火に近付けたり、 130°C以上の温度にさらすと、爆発するおそれ

u 充電作業はすべて取扱説明書の指示に従って行 ってください。取扱説明書に記載されている温 度範囲外でバッテリーや電動工具を充電しない でください。不適切に充電したり、指定された 範囲外の温度で充電すると、バッテリーが損傷 し、火災につながるリスクが高くなります。

u 修理の必要がある場合は、必ずお買い求めの販 売店、または電動工具サービスセンターにお申 しつけください。専門知識を備えた担当スタッ フが純正交換部品を使用して作業を行います。 u 損傷したバッテリーを修理しないでください。 バッテリーの修理は、必ずお買い求めの販売 店、または電動工具サービスセンターにお申し

ドライバー ドリルに関する安全上の注意事

u 見えない箇所にある配線に接触するおそれのあ る場所で作業する場合には、絶縁されているグ リップ面で電動工具を保持してください。 電気 が流れている配線を切断してしまうと、電動工 具の露出した金属部分に電気が流れ、作業者が 感電するおそれがあります。 u 見えない箇所にあるライフラインを探査できる 適切な探査機を使用するか、または地域の水 道・電気・ガス会社にご相談ください。電線と 接触すると、火災や感電につながるおそれがあ ります。ガス管が損傷していると、爆発するお それがあります。また、水道管から水漏れがあ ると、物的損傷につながるおそれがあります。 u 電動工具をしっかり支えてください。ネジを締 めたり緩めたりする際、瞬間的に大きな反動が 生じる場合があります。 u ワークを固定してください。クランピング取付 け具や万力で固定したワークは、手で保持する よりも確実に位置を保つことができます。 u 電動工具の動きが完全に止まってから、電動工 具を片付けてください。先端工具が引っかか り、電動工具を制御できなくなるおそれがあり

u バッテリーが損傷していたり、バッテリーを不 適切に使用すると、煙が発生する可能性があり ます。さらにバッテリーが発火したり、爆発し たりするおそれがあります。その場合には新鮮 な空気を取り入れ、不快感がある場合には医師 の診断を受けてください。煙が気道を刺激する

u バッテリーを分解しないでください。ショート につながるおそれがあります。 u 釘やドライバーなどの先の尖った物体により、 または外的な力を加えるとバッテリーが損傷す ることがあります。これによって内部ショート 1 609 92A 4V3 | (14.02.2019) Bosch Power Tools日本語 | 257 が生じたり、バッテリーが燃焼・発煙・爆発・ 過熱するおそれがあります。 u メーカーの製品にのみバッテリーを使用してく ださい。 組み合わせてご使用になる場合に限 り、バッテリーは危険な過負荷から保護されま

長時間当たる直射日光、火、水や湿度 から保護し、バッテリーを熱から守っ てください。そうしないと爆発につな がるおそれがあります。 u 先端工具が動かなくなってしまった時は、すぐ に電動工具をオフにしてください。キックバッ クの反動で生じる力に備えられるようにしてく ださい。電動工具に過負荷がかかったり、加工 する材料で目詰まりが生じると、先端工具が動 かなくなることがあります。

紙やすりがけ、鋸引き、研磨/ 研削、穴あけ、および同様の 活動で発生する塵埃は、発癌性、生殖異常、また は遺伝への影響をもたらすことがあります。この 塵埃に含まれる物質のうちのいくつかは、 鉛含有塗料/ニス中の鉛、屋根瓦やセメントの中 の、その他の左官作業中に出る結晶性のシリカ、 化学処理済木材中の砒素およびクロム酸塩があり ます。発病のリスクは、それらの物質にさらされ る頻度に左右されます。危険を低下させるため に、必ず適切な保護装備を着用し、十分に換気さ れた空間で作業してください（例えば、微小な粉 じんもろ過できる特殊構造の呼気保護装置を使

u 誤ってスイッチがオンになることを防止してく ださい。バッテリーをセットする前にオン／オ フスイッチがオフ位置に来ていることを確認し てください。 指をオン／オフスイッチにかけて 電動工具を運んだり、電動工具をオンにしたま まバッテリーをセットすると事故の原因になる

u 必ず正常な、磨耗していない先端工具をご使用 ください。 壊れた先端工具は折れたり、怪我や 物損の原因になることがあります。 u 先端工具を装着する際、先端工具差込部に堅く まっていることを確認してください。工具がツ ールホルダーに堅くはまっていないと、緩んで しまったり、制御不能になるおそれがありま

u 長尺のネジ/ボルトをねじ込むときは注意してく ださい。ネジ/ボルトのタイプや使用する先端工 具によっては滑り落ちる危険が生じます。 長尺 のネジ/ボルトは制御できなくなることがよくあ り、ねじ込む際に滑り落ちたり、怪我をする危

u 電動工具のスイッチをオンにする前に回転方向 の設定にご注意ください。 例えばネジ/ボルト を緩めようとしているにもかかわらず、回転方 向がそれをねじ込むようになっていると、電動 工具が制御不能の動きをするようになることが

u 本製品を電気ドリルとして使用しないでくださ い。カットアウトクラッチを備えた電動工具 は、穴あけには不向きです。自動的かつ警告な くクラッチが切れることがあります。

安全上の注意事項と指示にすべて目を 通してください。安全上の注意事項と 指示を守らないと、感電、火災または/ および重傷を招くことがありますので

取扱説明書の冒頭に記載されている図を参照して

電動工具は、所定範囲の寸法および性能を持つネ ジ/ボルト、ナット、およびその他のネジ締付け具 のねじ込みおよび取外しのためのものです。 本電動工具は穴あけドリルとしては使用できませ ん。人身事故や物的損傷の発生を防ぐため、カッ トアウトクラッチ機能を装備した電動工具を穴あ け作業に使用しないでください。

記載のコンポーネントの番号は、構成図のページ にある本機の図に対応しています。 (1) LEDランプ（ネジ締め） (2) LEDランプ　バッテリー充電容量 (3) 正転・逆転切り替えスイッチ (4) バッテリー取外しボタン

(5) バッテリー（APTコンタクト付き）

(6) オン／オフスイッチ (7) マーキングリング (8) 先端工具差込部 (9) 先端工具（ビットなど） (10) トルクセッティングスライダー (11) 充電器

(15) 4EXACTの電圧アダプター差込部

(18) 電圧アダプター (19) クイックチェンジチャック

(20) 作業灯 (21) 設定ツール (22) 設定ディスク (23) グリップ（絶縁グリップ面） A) 記載されている付属品は標準のセット内容には含まれ ていません。付属品の内容についてはボッシュ電動工 具カタログでご確認ください。 Bosch Power Tools 1 609 92A 4V3 | (14.02.2019)258 | 日本語

ハード/ソフトジョイントの最大トルク（ISO 5393準拠） Nm 2/2 4/4 6/6 回転数 n

IP20 IP20 IP20 産業用コードレスドライバー EXACT

ハード/ソフトジョイントの最大トルク（ISO 5393準拠） Nm 7/7 8/8 9/9 回転数 n

IP20 IP20 IP20 産業用コードレスドライバー EXACT

ハード/ソフトジョイントの最大トルク （ISO 5393準拠） Nm 12/12 5.5/5.5 8/8 4/4 回転数 n

IP20 IP20 IP20 IP20 ニカドバッテリーパック

AL2450DV AL2450DV AL2450DV AL2450DV AL2450DV AL2450DV ニッケル水素（Ni-MH）バッテリーパック

Ah 2.6 2.6 2.6 1 609 92A 4V3 | (14.02.2019) Bosch Power Tools日本語 | 259 ニッケル水素（Ni-MH）バッテリーパック

AL2450DV AL2450DV AL2450DV 騒音/振動についての情報 騒音値は EN62841-2-2 に基づき測定されていま

電動工具の音圧レベル（A特性）は平均して70 dB(A)です。不確実性 Kは3dBです。この音圧レベ ルは、作業時に80dB(A)を超える場合がありま

防音保護具を着用してください！ 振動3軸合成値 a

と不確実性 K はEN62841-2-2: に準拠しています。ネジ締め：a

この指示に記載された振動レベルおよび騒音放出 値は、規格化された測定手続きに従って測定さ れ、電動工具の相互比較に使用することができま す。 それらは、振動および騒音の放出を予め評価 するのに向いています。 記載の振動レベルおよび騒音放出値は、主要な電 動工具使用を代表しています。しかし電動工具が 他の用途のために、異なる先端工具を付けて、ま たはメンテナンスが不十分な状態で使用される と、振動レベルおよび騒音放出値が異なってくる ことがあります。その状態では、作業空間全体に わたって振動および騒音の放出がかなり大きくな

振動および騒音の放出を正確に評価するために は、装置がオフになっているか、または動いては いるものの実際には使用されてていない時間も考 慮しなければなりません。その状態では、作業空 間全体にわたって振動および騒音の放出がかなり 小さくなることがあります。 さらに、使用者保護のための安全措置、例えば先 端工具のメンテナンス、手に関する警告、作業プ ロセスの組織等を確定してください。

u 電動工具で作業を行う際（メンテナンスや先端 工具の交換など）ならびに工具を輸送および保 管する際には、あらかじめバッテリーを取り外 してから行ってください。不用意にオン／オフ スイッチを操作すると、けがにつながるおそれ

この産業用コードレスドライバーの標準付属品 に、先端工具、バッテリーパック、充電器、電圧 レギュレーター、電圧アダプターは含まれませ ん。電圧アダプターは、ボッシュ産業用コードレ スドライバーを電圧レギュレーター4EXACTに接続 する場合にのみご使用ください。

装置が正常に運転するためには、許容 周囲温度–5～+50 °Cおよび許容相対湿度20～95 %の結露のない環境条件を満たしている必要があ

バッテリーセルの破損を防ぐため、バッテリーは0 ～45 °Cの温度環境下で保管してください。

注意事項：充電器とバッテリーは付属品に含まれ

実際の電源プラグは図解のものと異なることがあ

u 充電器とバッテリーが使用国の電源網の仕様に 適していることを確認してください。 充電器 AL 2450 DV（図Aを参照） 充電器 (11) の電源プラグ (12) をコンセントに差 し込んでから、バッテリー (5) を充電器のバッテ リー差込部の正しい位置に差し込んでください。 u 無理にバッテリーを差し込んだり引っぱったり しないでください。APT（バッテリーパックト ップ）コンタクトは、電子工具や充電器上の正 しい位置のみに差し込める構造となっていま

緑色のLEDランプ (13) が点滅し始めると、充電電 流が流れていることを示しています。バッテリー が完全に充電されると、充電プロセスは自動的に 終わります。充電プロセスが完了すると、緑色の LEDランプの点滅が継続点灯に変わります。信号 音が約2秒間鳴り、バッテリーが完全に充電された

赤色のLEDランプ (14) が継続的に点灯する場合、 充電電流が低下しています。赤色のLEDランプが 点滅する場合は充電できません。 故障かな？と思ったら – 原因と対処

電源プラグを（完全に） コンセントに差し込んで

コンセント、電源コード または充電器が故障して

電源電圧を確認し、必要 に応じてボッシュ電動工 具サービスセンターへ充 電器のチェックをご依頼

バッテリーを冷やすか、 または温めて温度を調整 し、0～45°Cの許容温度 範囲に収まるようにして

バッテリーの接点部を清 掃してください；バッテ リーを何度も抜き差しす るなどして、必要に応じ てバッテリーを交換して

バッテリーをバッテリー 差込部へ（完全に）差し

注意事項：バッテリーの代替として、電圧レギュ レーターを併用して産業用コードレスドライバー を使用することができます。電圧レギュレーター と電圧アダプターは付属品に含まれません。 実際の電源プラグは図解のものと異なることがあ

u 電圧レギュレーターが使用国の電源網の仕様に 適していることを確認してください。 電圧レギュレーター 4EXACTと電源コードのほか に、お手持ちのドライバーと同等の定格電圧の電 圧アダプターが必要になります。 u 電圧レギュレーター上の電圧（LEDランプ）は ドライバーの電圧と同じでなければなりませ ん。同電圧のレギュレーターは、ボッシュ産業 用コードレスドライバーのEXACT、ANGLE EXACT 、BT-EXACTシリーズの機種（電圧： 9.6～14.4V）にのみ適しています。 そうしない と、火災や爆発につながるおそれがあります。

注意事項：出荷の際には、バッテリーや電圧アダ プターは電動工具に装着されていません。 u バッテリーを充電器内で保管しないでくださ い。バッテリーを充電器外で保管することによ り、バッテリーの寿命が伸び、バッテリーを充 電しやすくなります。長期間ご使用にならなか ったバッテリーは、必ずフル充電を行ってから

バッテリーを電動工具内に装着する前に、適切な 充電器を使用してバッテリーを充電してくださ い。充電方法に関する詳しい説明については、充 電器の取扱説明書および本書の(参照 „充電プロセ ス“, ページ259)に記載された注意事項をお読みく

NTC温度制御機能付きバッテリーは、0～45°Cの 温度範囲のみで充電できる仕様になっています。 この機能によりバッテリーの寿命が長くなりま す。適切に使用した場合には、バッテリーを最大 3,000回充電できます。 新品または長期間使用しなかったバッテリーの能 力をフルに引き出すために、充電と放電を5回程度 繰り返してください。電動工具上のLEDランプ 「バッテリー充電容量」が赤色に点灯した場合に のみバッテリーを充電してください。 バッテリーの脱着（図Cを参照） 切り替えスイッチ (3) を中央位置へ押してくださ い。これにより、オン／オフスイッチ (6) をオフ の位置でロックし、電動工具の不意な始動を防ぐ

充電の完了したバッテリー (5) を電動工具のグリ ップ内に挿入してください。 電動工具のグリップ上にあるロック解除スイッチ (4) がカチッと音がするまで、バッテリーを正しく

u 無理にバッテリーを差し込んだり引っぱったり しないでください。APT（バッテリーパックト ップ）コンタクトは、電子工具や充電器上の正 しい位置のみに差し込める構造となっていま

バッテリー (5) をグリップから取り出す場合は、 ロック解除スイッチ (4) を両側から押し、バッテ リーを下に引いてください。

お手持ちの電動工具の定格電圧に適した電圧アダ プターをお選びください。 電圧アダプターの対応電圧に応じてD-Sub接続プ ラグ (16) のハウジングの色が異なります。電圧 9.6V用D-Sub接続プラグのハウジングは水色、電 圧12V用は赤色です。 u アダプターハウジング (18) は、電圧レギュレー ターをオフにした状態、または電圧レギュレー ターからコネクター (16) を外した状態でコード レスドライバーに脱着してください。 切り替えスイッチ (3) を中央位置へ押してくださ い。これにより、オン／オフスイッチ (6) をオフ の位置でロックし、電動工具の不意な始動を防ぐ

その後、アダプターハウジング (18) を電動工具の グリップに押し込みます。電動工具のグリップ上 にあるロック解除スイッチ (4) がカチッと音がす るまで、アダプターハウジングを正しく押し入れ

1 609 92A 4V3 | (14.02.2019) Bosch Power Tools日本語 | 261 続いて、電動工具に適した電圧アダプターのコネ クター (16) を接続ソケット (15) に差し込みま す。コネクター (16) を接続ソケット (15) にしっ かり差し込み、2つのネジ (17) を手で締め付けま

電圧レギュレーターを取り外す場合は、電圧レギ ュレーターのスイッチを切り、接続プラグ (16) の 両方のネジ (17) を緩めてから、接続プラグを差込 部 (15) から抜いてください。 両側のロック解除スイッチ (4) を押してから、ア ダプターハウジング (18) を電動工具のグリップか

クイックチェンジチャック付きのスクリ ューヘッドの場合の工具の交換（図 E を参

u 先端工具を装着する際、先端工具差込部に堅く まっていることを確認してください。工具がツ ールホルダーに堅くはまっていないと、緩んで しまったり、制御不能になるおそれがありま

クイックチェンジチャック (19) を前方に引き出し てください。先端工具 (9) を先端工具差込部 (8) に差し込み、クイックチェンジチャックから指を

必ず適切なシャンク（1/4"ソケット）を備えた先 端工具を使用してください。 クイックチェンジチャックにドリルビットを装着 しないでください。産業用コードレスドライバー にはカットアウトクラッチが装備されていますの で、穴あけ作業には適していません。自動的かつ 警告なくクラッチが切れることがあります。クラ ッチが切れても穴あけ作業を継続すると、カット アウトクラッチが再びつながるまでの間、電動工 具が手元から反れるおそれがあります。

クイックチェンジチャック (19) を前方に引き出し てください。先端工具 (9) を先端工具差込部 (8) から取り出し、クイックチェンジチャックから指 を再び放してください。

安全保護具を使用してください。 常 時、保護メガネを装着してください。 適切な状態で防じんマスク、滑り防止 安全靴、ヘルメット、耳栓などの安全 保護具を使用すれば、けがをするリス

電動工具をスタートさせたい場合、まずは正転・ 逆転切り替えスイッチ(3)によって回転方向を設定

電動工具は、正転・逆転切り替えスイッチ(3)がセ ンターに位置していない（オン切替えロック）場 合にのみスタートします。 回転方向の設定（図 F を参照） u 切り替えスイッチ (3)の操作は、必ず電動工具 が停止した状態で行ってください。 正転：ネジやボルトを締め付ける場合は、切り替 えスイッチ (3) を左側に完全に押し込みます。 逆転：ネジやボルトを緩める場合は、切り替えス イッチ (3) を右側に完全に押し込みます。 作業用LEDライトの点灯（図Gを参照） 作業灯(20)は、ネジ締め箇所が暗い場合、そこを 照らすことができます。オン／オフスイッチ(6)を 軽く押して作業灯(20)をオンに切り替えてくださ い。オン／オフスイッチを強めに押すと、電動工 具がオンになり、作業灯が点灯し続けます。 u 作業灯を直接見つめないでください。目が眩む

ドライバーには、トルクに応じたカッ トアウトクラッチがあり、それは記載 された範囲で設定可能です。カットア ウトクラッチは、設定したトルクに達 した時点で作動します。 注意事項：スクリュードライバーに電圧アダプタ ーを併用する場合、まず電圧レギュレーターを作 動させる必要があります。 本機をオンにするには、オン／オフスイッチ (6)

電動工具は、設定されたトルクに達すると直ちに 自動的にオフに切り替わります。 u オン／オフスイッチ (6) 作動が早すぎると、予 め設定されたトルクには達しません。

u 電動工具で作業を行う際（メンテナンスや先端 工具の交換など）ならびに工具を輸送および保 管する際には、あらかじめバッテリーを取り外 してから行ってください。不用意にオン／オフ スイッチを操作すると、けがにつながるおそれ

u 必ず本機を停止させてからネジやボルトに当て てください。回転する先端工具が抜けてしまう

トルクの設定（図H - Iを参照） トルクは、カットアウトクラッチのスプリングの プレテンションに左右されます。カットアウトク ラッチは、正/逆回転において、設定されたトルク に達すると作動します。 個別のトルクを設定するには、必ず同梱の設定ツ ール(21)を使用してください。 – 電動工具のスライダー(10)を完全に戻してくだ

– 調整用ツール (21) を先端工具差込部 (8) に差し 込み、ゆっくり回します。 Bosch Power Tools 1 609 92A 4V3 | (14.02.2019)262 | 日本語 – ハウジングの開口部にカップリングの小さな湾 曲部（調整ディスク (22)）が見えたら、調整用 ツール (21) をこの湾曲部に差し込んで回しま

時計方向に回すとトルクが高くなり、時計逆方向 に回すとトルクが低くなります。 – 設定ツール(21)を取り出してください。クラッ チの汚れを防止するために、スライダー(10)を 再び前方にずらします。 注意事項：必要な設定はネジ継手のタイプによっ て異なるため、実際の状況に合わせて調整してく ださい。トルクレンチを使用して試しの締付けを

u トルクセッティングは規定範囲内でのみおこな ってください。規定外のトルクを設定すると、 カットアウトクラッチが機能しなくなります。 トルクセッティングのマーキング 個別設定されたトルクを示すために、マーキング リング(7)を色の違うマーキングリングに交換する

例えば数個のEXACT電動工具をトルク4.5Nmで使 用する場合、このトルク量を識別するために赤色 のマーキングリングを装着できます。さらに他の 組み立て部門でその他のEXACT電動工具をトルク 7.5Nmで使用する場合には、他の色のマーキング リング（黒、青、緑または黄）を装着することで トルク量を識別しやすくなります。様々な色のマ ーキングリングは、作業員がそれぞれの電動工具 に設定されたトルク量を敏速に識別できるように

マーキングリング(7)は、薄いドライバーの刃、へ ら、または同様のもので押し付けてください。 ハウジングが塵埃や汚れから守られるよう、必ず マーキングリングを使用して電動工具を利用して

LEDランプ バッテリー充電容量に関する表示 バッテリー (5) の充電が必要になる と、緑色のLEDランプ (2) が点灯し、 音が鳴ります。このような状態になっ ても、さらにネジ締めを6～8回行うことはできま

LEDランプが赤色に点灯すると、ネジ締めができ なくなったか、または電動工具に過度の負荷がか かっていることを示しています。この後、電動工 具は作動しなくなります。電動工具からバッテリ ーを取り出し、充電済のバッテリーが再び挿入さ れるまで安全ロック機能は機能しています。 電源アダプターを使用している場合には、赤色の LEDランプ (2) が点灯して過負荷状態を知らせま

1回の充電で使用できる電動工具の運転時間が明ら かに短くなった時がバッテリー交換の目安です。 使用済みのバッテリーは各国法規規制に従って処

あらかじめ設定したトルクに達する と、カットアウトクラッチが作動しま す。緑色のLEDランプ(1)が点灯しま

あらかじめ設定したトルクに達しないと、赤色の LEDランプ(1)が点灯し、音が鳴ります。ネジ締め をもう一回行う必要があります。

ネジ締めの際にカットアウトクラッチが作動する とモーターのスイッチがオフになります。0.7秒待 てば再度オンに切り替えることができます。既に 堅くネジ締めしたものをそれによって誤って締め 足すことは避けてください。

u 電動工具で作業を行う際（メンテナンスや先端 工具の交換など）ならびに工具を輸送および保 管する際には、あらかじめバッテリーを取り外 してから行ってください。不用意にオン／オフ スイッチを操作すると、けがにつながるおそれ

u 安全・正常に機能するよう、本機と通風穴を清

特殊ギアグリース（225 ml） 部品番号 3 605 430 009

エンジンオイル SAE 10/SAE 20 – 最初の150運転時間後は、ギアにマイルドな溶 剤でクリーニングしてください。使用および廃 棄については、溶剤メーカーの注意事項に従っ てください。続いてギアをBoschスペシャルギ アグリースを塗ってください。最初のクリーニ ング後は、300運転時間ごとにクリーニング手 順を繰り返してください。 – 100000回のネジ締め後はカットアウトクラッチ の可動部品にエンジンオイルSAE 10/SAE 20を 数滴注油してください。スライド部品および回 転部品には、モリコートグリースを塗ってくだ さい。この機会を利用してクラッチに磨耗がな いかを検証し、再現性および精度に影響がない ようにしてください。続いて必ずクラッチのト ルクを再設定してください。 u 装置のメンテナンス／修理は、必ずお買い求め の販売店、または電動工具サービスセンターに お申しつけください。専門知識を備えた担当ス タッフが純正交換部品を使用して作業を行いま す。これにより電動工具の安全性が確実に保た

この作業は、正規Boschサービスセンターが迅速

1 609 92A 4V3 | (14.02.2019) Bosch Power Tools中文 | 263 u 潤滑剤およびクリーニング剤の廃棄は、環境に 配慮して行ってください。法規を遵守してくだ

カスタマーサービス＆使い方のご相談 製品の修理／メンテナンスや交換パーツに関して ご質問等ございましたら、カスタマーサービスに ぜひお問い合わせください。分解組立図や交換パ ーツに関する情報についてはHPでご確認いただけ ます（www.bosch-pt.com）。 ボッシュのアプリケーションサポートチームは、 製品や付属品に関するご質問をお待ちしておりま

お問い合わせまたは交換パーツの注文の際には、 必ず製品の銘板に基づき 10 桁の部品番号をお知ら

ボッシュ株式会社　電動工具事業部　 〒150-8360　東京都渋谷区渋谷 3-6-7 コールセンターフリーダイヤル 0120-345-762 （土・日・祝日を除く、午前 9:00 ～午後 6:00） ホームページ: http://www.bosch.co.jp

本機、バッテリー、付属品と梱包材 は、環境に適合した方法でリサイクル

本機とバッテリー/電池を一般の家庭用 ごみとして廃棄しないでください！ EU域内のみ： 使用できなくなった電動工具（欧州指針 2012/19/ EU 準拠）、および故障または使用済みの電池／バ ッテリー（欧州指針 2006/66/EC 準拠）は分別回 収し、環境に適合した方法でリサイクルしてくだ

Ni-Cd：ニッケル・カドミウム 注意：このバッテリーには、強い毒性を持つ重金 属のカドミウムが含まれています。 Ni-MH：ニッケル・メタルハイドライド
