ANGLE EXACT 6 Professional - 電動ドライバー BOSCH - 無料のユーザーマニュアル

製品タイプ	コードレス工業用角度ドライバー
ブランド	ボッシュ
モデル	アングルエグザクト6 プロフェッショナル
定格電圧	9.6V
最大締付トルク（硬/軟）ISO 5393準拠	6 / 6 Nm
無負荷回転数	650 min⁻¹
重量（EPTA Procedure 01:2014による）	1.0 kg
保護等級	IP 20
対応バッテリータイプ	Ni-Cd または Ni-MH (9.6V)
推奨バッテリー容量	1.8 Ah または 2.4 Ah (Ni-Cd); 2.6 Ah (Ni-MH)
推奨充電器	AL 2450 DV
回転方向	正逆転（右/左）
停止クラッチ	あり、トルクプリセット付き
LEDライト	あり、作業エリアの照明用
バッテリー残量表示	緑LED（残量十分）と赤LED（充電必要）
吊り下げ装置	取り外し可能な吊り下げブラケット
用途	ねじ、ナット、およびねじ山付き部品の締め付けと緩め
動作温度	-5°C ～ +50°C
バッテリー保管温度	0°C ～ 45°C
メンテナンス	定期的な清掃; 150時間後、その後300時間ごとにギアに潤滑
安全	一般的および特定の安全注意事項（個人用保護具、不意の始動防止）
付属アクセサリー	付属なし（角度アタッチメント、バッテリー、充電器などは別売）
アフターサービス	ボッシュアフターサービス: 修理、交換部品、相談

よくある質問 - ANGLE EXACT 6 Professional BOSCH

ANGLE EXACT 6 Professionalのバッテリーはどのように充電しますか？

推奨充電器AL 2450 DVを使用してください。充電器をコンセントに接続し、バッテリーを充電スロットに挿入します。充電中は緑色のLEDが点滅し、充電が完了すると点灯します。ブザー音が鳴ります。

トルクはどのように調整しますか？

トルクプリセットスライダー（7）を後方にスライドさせます。調整ツール（30）を調整ディスク（32）のノッチに差し込み、時計回りに回すとトルクが増加し、反時計回りに回すと減少します。調整後はスライダーを前方に戻してください。

互換性のあるバッテリーの種類は？

このドライバーは、APT差し込み口を持つ9.6VのNi-CdおよびNi-MHバッテリーに対応しています。取扱説明書に記載されている型番（例：Ni-Cd 1.8Ah用 2 607 335877）をご参照ください。

作業アタッチメントを交換するには？

クイックリリースチャックの場合：チャック（29）を前方に引き、アタッチメント（1）をツールホルダー（2）に挿入し、チャックを放します。角ドライブの場合：ピンを押し込み、アタッチメントを差し込みます。しっかり固定されていることを確認してください。

使用中に赤色LEDが点灯した場合はどうすればよいですか？

赤色LEDはバッテリー残量低下または過負荷を示します。点滅の場合は過熱状態：しばらくお待ちください。点灯の場合はバッテリーを充電するか、充電済みのバッテリーと交換してください。

このドライバーをドリルとして使用できますか？

できません。この角度ドライバーは穴あけ用に設計されていません。停止クラッチが突然解除され、制御不能になる可能性があります。ねじ締め専用にご使用ください。

ドライバーのメンテナンス方法は？

定期的にツールと通気スリットを清掃してください。150時間運転後、ギアを中性溶剤で洗浄し、ボッシュ専用グリースで潤滑してください。その後300時間ごとに繰り返します。100,000回のねじ締め後、クラッチをSAE 10/20エンジンオイルで潤滑してください。

交換部品はどこで入手できますか？

交換部品はボッシュアフターサービスで入手可能です。www.bosch-pt.comをご覧いただくか、お住まいの国のボッシュカスタマーサービス（取扱説明書に記載）にお問い合わせください。

このドライバーはAC電源で使用できますか？

はい、電圧アダプター（28）と安定化電源4EXACTを介して使用できます。ツールと同じ電圧（9.6V）のアダプターを選択してください。適切なアダプターなしでは絶対に使用しないでください。

重要な安全上の注意事項は？

必ず保護メガネを着用してください。ゆったりした衣服は着用しないでください。バッテリーを接続する前に、スイッチがオフの位置にあることを確認してください。隠れたケーブルとの接触を避けてください。取扱説明書をよくお読みください。

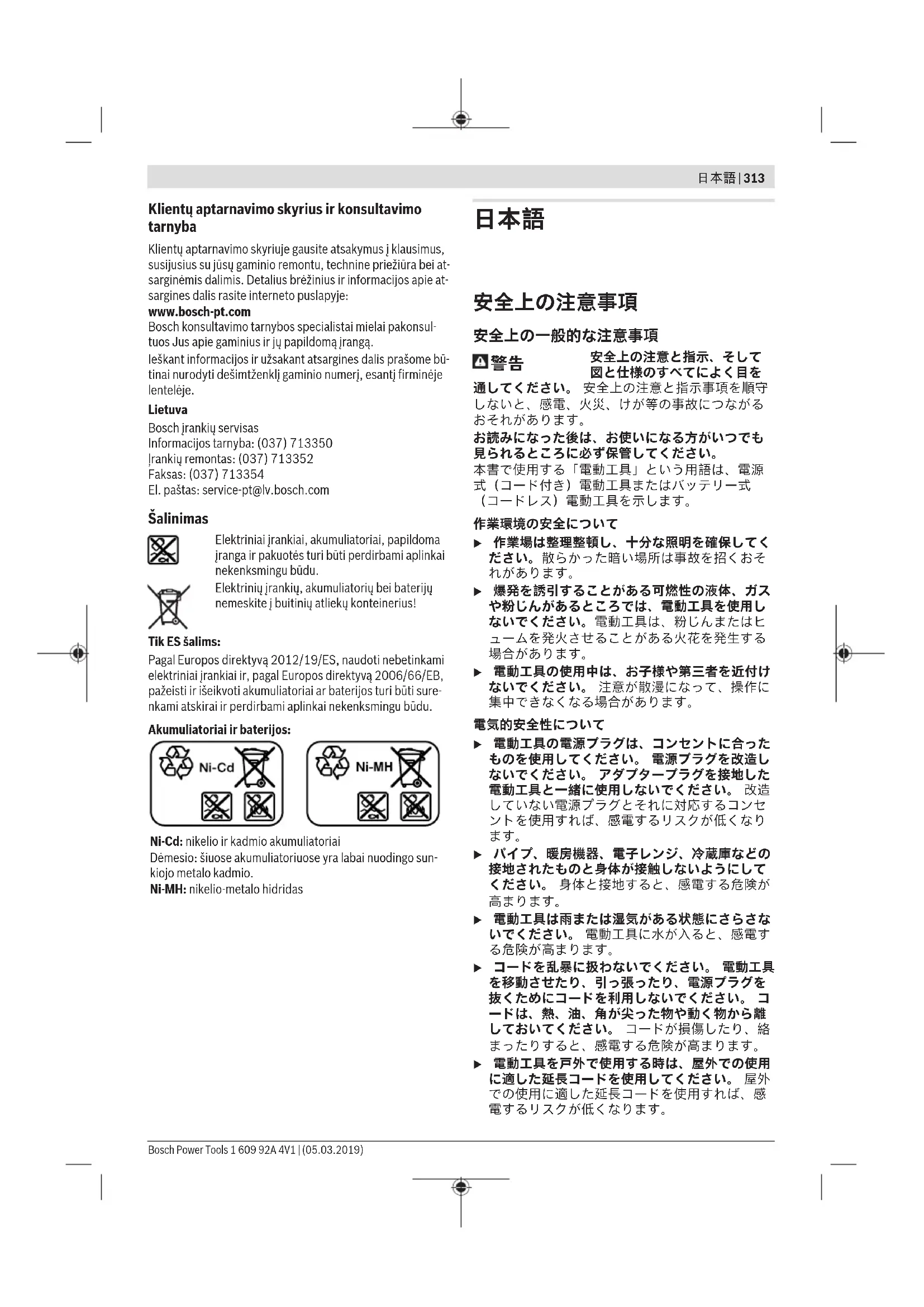

使用説明書 ANGLE EXACT 6 Professional BOSCH

安全上の注意と指示、そして図と仕様のすべてによく目を

通してください。安全上の注意と指示事項を順守しないと、感電、火災、けが等の事故につながるおそれがあります。

お読みになった後は、お使いになる方がいつでも見られるところに必ず保管してください。

本書で使用する「電動工具」という用語は、電源式（コード付き）電動工具またはバッテリー式（コードレス）電動工具を示します。

作業環境の安全について

▶ 作業場は整理整頓し、十分な照明を確保してください。散らかった暗い場所は事故を招くおそれがあります。
▶ 爆発を誘引することがある可燃性の液体、ガスや粉じんがあるところでは、電動工具を使用しないでください。電動工具は、粉じんまたはヒュームを発火させることがある火花を発生する場合があります。
▶ 電動工具の使用中は、お子様や第三者を近付けないでください。注意が散漫になって、操作に集中できなくなる場合があります。

電気的安全性について

▶ 電動工具の電源プラグは、コンセントに合ったものを使用してください。電源プラグを改造しないでください。アダプタープラグを接地した電動工具と一緒に使用しないでください。改造していない電源プラグとそれに対応するコンセントを使用すれば、感電するリスクが低くなります。
▶ パイブ、暖房機器、電子レンジ、冷蔵庫などの接地されたものと身体が接触しないようにしてください。身体と接地すると、感電する危険が高まります。
▶ 電動工具は雨または湿気がある状態にさらさないでください。電動工具に水が入ると、感電する危険が高まります。
▶ コードを乱暴に扱わないでください。電動工具を移動させたり、引っ張ったり、電源プラグを抜くためにコードを利用しないでください。コードは、熱、油、角が尖った物や動く物から離しておいてください。コードが損傷したり、絡まったりすると、感電する危険が高まります。
▶ 電動工具を戸外で使用する時は、屋外での使用に適した延長コードを使用してください。屋外での使用に適した延長コードを使用すれば、感電するリスクが低くなります。

314|日本語

▶ 電動工具を湿気の多い場所で使用しなくてはならない場合は、漏電遮断器で保護されている電源を使用してください。漏電遮断器を使用すれば、感電するリスクが低くなります。

人的安全性

▶ 電動工具を使用する時は、油断をせず、いま自分が何をしているかに注意し、常識を働かせてください。疲れていたり、アルコールや医薬品を飲んでいる時は、電動工具を使用しないでください。電動工具を使用している間の一瞬の不注意で、深刻な人的傷害をもたらす場合があります。
▶ 安全保護具を使用してください。常時、保護メガネを装着してください。適切な状態で防じんマスク、滑り防止安全靴、ヘルメット、耳栓などの安全保護具を使用すれば、けがをするリスクが低くなります。
▶ 電動工具が意図せず始動しないようにしてください。電源プラグを差し込む前に、スイッチがオフの位置にあることを確認してください。スイッチに指をかけて電動工具を運んだり、スイッチがオンになった電動工具の電源プラグを差し込むと、事故につながるおそれがあります。
▶ 電動工具の電源を入れる前に、調整キーやレンチを外してください。電動工具の回転部分にキーやレンチを付けたままにしておくと、けがにつながるおそれがあります。
▶ 無理な姿勢で作業しないでください。常に適切な足場とバランスを維持してください。これにより、予期しない状況でも電動工具をより適切に操作できるようになります。
▶ きちんとした服装で作業してください。だぶだぶの衣類や装飾品は身に付けないでください。髪や服を回転部に近付けないでください。だぶだぶの服、装飾品や長髪は、回転部に巻き込まれる場合があります。
▶ 集じん装置を接続できる機種の場合は、適切に接続・使用されていることを確認してください。これらの装置を使用することにより、粉じん関連の危険を低減することができます。
▶ 電動工具の扱いに慣れたことで満足し、電動工具の安全規則を無視しないでください。不注意な行動が、一瞬のうちに深刻な人的傷害につながる場合があります。

電動工具の使用とお手入れについて

▶ 電動工具を無理に使用しないでください。用途に合った正しい電動工具を使用してください。 正しい電動工具を使用すれば、より適切・安全に作業できるようになります。
▶ スイッチで始動 / 停止を操作できない場合、その電動工具は使用しないでください。スイッチで制御できない電動工具は危険ですので、修理を依頼してください。
▶ 取り外すことができる場合は、調整を行う前、付属品を交換する前、または電動工具を保管する前に、電源プラグをコンセントから抜くか、または電動工具からバッテリーを外してください

い。このような予防的安全対策を講じれば、電動工具を誤って始動させるリスクが低くなります。

▶ 使用しない電動工具は、お子様の手の届かないところに保管し、電動工具に不慣れな方や取扱説明書の注意事項に目を通していない方には電動工具を使用させないでください。電動工具を扱い慣れていない方に渡すと危険です。
▶ 電動工具と付属品の保守を行ってください。電動工具の動作に影響するおそれがある可動部の心ズレや結合、部品の破損やその他の状態を点検してください。異常がある場合は、使用する前に電動工具の修理を行ってください。電動工具の保守が不十分であることが、多くの事故の原因となります。
先端工具は、鋭利かつ清潔に保ってください。先端工具を適切に手入れして鋭利にしておけば、作業をスムーズに進めることができ、操作もしやすくなります。
▶ 電動工具、付属品、先端工具などは、作業条件と実施する作業を考慮し、取扱説明書に従って使用してください。意図された作業と異なる作業に電動工具を使用すると、危険につながるおそれがあります。
▶ 握り部は、常に乾かして清潔な状態を保ち、油やグリースが付着しないようにしてください。 ハンドルや握り部が滑りやすくなっていると、予期しない状況で電動工具を安全に操作・制御できなくなります。

バッテリー式電動工具の使用とお手入れについて

▶ メーカーによって指定されている充電器でのみ充電を行ってください。特定のバッテリーに適した充電器を他のバッテリーの充電に使用した場合、火災につながるおそれがあります。
▶ 指定のバッテリーを装着した電動工具を使用してください。指定以外のバッテリーを使用すると、けがや火災につながるおそれがあります。
▶ 取り外したバッテリーの端子がショートしないよう、クリップ、コイン、釘、ねじなどの金属と触れないようにしてください。バッテリーの端子がショートすると、火災につながるおそれがあります。
▶ 過酷な条件下で使用すると、バッテリーが漏液する場合があります。その液には決して手を触れないでください。触れてしまった場合は、すぐに水で洗い落としてください。液が目に入った時は、こすらずにすぐ水道水などのきれいな水で十分に洗ってから、直ちに医師の治療を受けてください。液が皮膚に付着したまま放置すると、皮膚のかぶれややけどにつながるおそれがあります。
▶ 損傷した、または改造したバッテリーや電動工具を使用しないでください。損傷 / 改造したバッテリーを使用すると、予期しない動作を招き、火災、爆発やけがにつながるおそれがあります。

▶ バッテリーや電動工具を火に近付けたり、高温にさらさないでください。火に近付けたり、130℃以上の温度にさらすと、爆発するおそれがあります。
▶ 充電作業はすべて取扱説明書の指示に従って行ってください。取扱説明書に記載されている温度範囲外でバッテリーや電動工具を充電しないでください。不適切に充電したり、指定された範囲外の温度で充電すると、バッテリーが損傷し、火災につながるリスクが高くなります。

サービス

▶ 修理の必要がある場合は、必ずお買い求めの販売店、または電動工具サービスセンターにお申しつけください。専門知識を備えた担当スタッフが純正交換部品を使用して作業を行います。
▶ 損傷したバッテリーを修理しないでください。バッテリーの修理は、必ずお買い求めの販売店、または電動工具サービスセンターにお申しつけください。

ドライバードリルに関する安全上の注意事項

▶ 見えない箇所にある配線に接触するおそれのある場所で作業する場合には、絶縁されているグリップ面で電動工具を保持してください。電気が流れている配線を切断してしまうと、電動工具の露出した金属部分に電気が流れ、作業者が感電するおそれがあります。
▶ 見えない箇所にあるライフラインを探査できる適切な探査機を使用するか、または地域の水道・電気・ガス会社にご相談ください。電線と接触すると、火災や感電につながるおそれがあります。ガス管が損傷していると、爆発するおそれがあります。また、水道管から水漏れがあると、物的損傷につながるおそれがあります。
▶ 電動工具をしっかり支えてください。ネジを締めたり緩めたりする際、瞬間的に大きな反動が生じる場合があります。
▶ ワークを固定してください。クランピング取付け具や万力で固定したワークは、手で保持するよりも確実に位置を保つことができます。
▶ 電動工具の動きが完全に止まってから、電動工具を片付けてください。先端工具が引っかかり、電動工具を制御できなくなるおそれがあります。
▶ バッテリーが損傷していたり、バッテリーを不適切に使用すると、煙が発生する可能性があります。さらにバッテリーが発火したり、爆発したりするおそれがあります。その場合には新鮮な空気を取り入れ、不快感がある場合には医師の診断を受けてください。煙が気道を刺激する可能性があります。
▶ バッテリーを分解しないでください。ショートにつながるおそれがあります。
▶ 釘やドライバーなどの先の尖った物体により、または外的な力を加えるとバッテリーが損傷することがあります。これによって内部ショート

が生じたり、バッテリーが燃焼・発煙・爆発・過熱するおそれがあります。

▶ メーカーの製品にのみバッテリーを使用してください。組み合わせてご使用になる場合に限り、バッテリーは危険な過負荷から保護されます。

長時間当たる直射日光、火、汚れ、水や湿度から保護し、バッテリーを熱から守ってください。爆発やショートにつながるおそれがあります。

先端工具が動かなくなってしまった時は、すぐに電動工具をオフにしてください。キックバックの反動で生じる力に備えられるようにしてください。電動工具に過負荷がかかったり、加工する材料で目詰まりが生じると、先端工具が動かなくなることがあります。

警告

紙やすりがけ、鋸引き、研磨/研削、穴あけ、および同様の

活動で発生する塵埃は、発癌性、生殖異常、または遺伝への影響をもたらすことがあります。この塵埃に含まれる物質のうちのいくつかは、鉛含有塗料/ニス中の鉛、屋根瓦やセメントの中の、その他の左官作業中に出る結晶性のシリカ、化学処理済木材中の砒素およびクロム酸塩があります。発病のリスクは、それらの物質にさらされる頻度に左右されます。危険を低下させるために、必ず適切な保護装備を着用し、十分に換気された空間で作業してください（例えば、微小な粉じんもろ過できる特殊構造の呼気保護装置を使用）。

▶ 誤ってスイッチがオンになることを防止してください。バッテリーをセットする前にオン / オフスイッチがオフ位置に来ていることを確認してください。指をオン / オフスイッチにかけて電動工具を運んだり、電動工具をオンにしたままバッテリーをセットすると事故の原因になることがあります。
▶ 必ず正常な、磨耗していない先端工具をご使用ください。壊れた先端工具は折れたり、怪我や物損の原因になることがあります。
▶ 先端工具を装着する際、先端工具差込部に堅くまっていることを確認してください。工具がツールホルダーに堅くはまっていないと、緩んでしまったり、制御不能になるおそれがあります。
長尺のネジ/ボルトをねじ込むときは注意してください。ネジ/ボルトのタイプや使用する先端工具によっては滑り落ちる危険が生じます。長尺のネジ/ボルトは制御できなくなることがよくあり、ねじ込む際に滑り落ちたり、怪我をする危険が生じます。
▶ 電動工具のスイッチをオンにする前に回転方向の設定にご注意ください。例えばネジ/ボルトを緩めようとしているにもかかわらず、回転方向がそれをねじ込むようになっていると、電動工具が制御不能の動きをするようになることがよくあります。

316|日本語

▶ 本製品を電気ドリルとして使用しないでください。カットアウトクラッチを備えた電動工具は、穴あけには不向きです。自動的かつ警告なくクラッチが切れることがあります。

製品と仕様について

安全上の注意事項と指示にすべて目を通してください。安全上の注意事項と指示を守らないと、感電、火災または/および重傷を招くことがありますのでご注意ください。

取扱説明書の冒頭に記載されている図を参照してください。

用途

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30

電動工具は、所定範囲の寸法および性能を持つネジ/ボルト、ナット、およびその他のネジ締付け具のねじ込みおよび取外しのためのものです。

本電動工具は穴あけドリルとしては使用できません。人身事故や物的損傷の発生を防ぐため、カットアウトクラッチ機能を装備した電動工具を穴あけ作業に使用しないでください。

ANGLE EXACT 14CF | 22CF | 29CF

本電動工具は低速左回転を行います。このため開口フラットドライブとの併用に適しています。パイプラインなど、手が届きやすい側からのねじ締め作業に適しています。

ねじの緩め作業には適していません。

本電動工具は穴あけドリルとしては使用できません。人身事故や物的損傷の発生を防ぐため、カットアウトクラッチ機能を装備した電動工具を穴あけ作業に使用しないでください。

各部の名称

記載のコンポーネントの番号は、構成図のページにある本機の図に対応しています。

(1) 先端工具（スクリューナットなど）

(2) 先端工具差达部

(3) アングルスクリューヘッド
(4) 開口スパナ 開口径 27 mm
(5) アングルヘッドフランジのスパナ面
(6) 開口スパナ 開口径 22 mm
(7) トルクセッティングスライダー
(8) つり下げハンガー
(9) LEDランプ (ネジ締め)
(10) LEDランプ (バッテリー充電容量)
(11) バッテリー (APTコンタクト付き)
(12) バッテリーロック解除スイッチ
(13) オン / オフスイッチ
(14) 正転・逆転切り替えスイッチ
(15) つり下げハンガー用固定スリット
(16) LEDホルダー
(17) マーキングリング
(18) 作業灯
(19) ユニオンナットのフラットレンチ
(20) ロックナット
(21) 充電器
(22) 電源プラグ
(23) 充電器のLEDランプ（緑色）
(24) 充電器のLEDランプ（赤色）
(25) 4EXACTの電圧アダプター差込部
(26) D-Sub接続プラグ
(27) D-Sub接続プラグのネジ
(28) 電圧アダプター
(29) クイックチェンジチャック
(30) 設定ツール
(31) 六角棒レンチ
(32) 設定ディスク
(33) サークリップ
(34) ハウジングシェルの空洞部分
(35) グリップ (絶縁グリップ面)

記載されている付属品は標準のセット内容には含まれていません。付属品の内容についてはボッシュ電動工具カタログでご確認ください。

テクニカルデータ

産業用コードレスアングルスクリュードライバーANGLE EXACT		236
部品番号		060249064706024906560602490652
ハード/ソフトジョイントの最大トルク(ISO 5393準拠)	Nm 2/2 3/3 6/6
回転数 n_0	min ^-1	110420650
定格電圧	V9.69.69.6
回転方向		ΩΩ	ΩΩ	ΩΩ
質量(EPTA-Procedure 01:2014に準拠)	kg1.01.01.0
保護クラス		IP20IP20IP20
産業用コードレスアングルスクリュードライバーANGLE EXACT		7815
部品番号		060249066906024906510602490650
ハード/ソフトジョイントの最大トルク(ISO 5393準拠)	Nm	7/79/915/15
回転数 n_0	min-1	110420250
定格電圧	V	9.69.69.6
回転方向		ΩΩ	ΩΩ	ΩΩ
質量(EPTA-Procedure 01:2014に準拠)	kg	1.01.01.0
保護クラス		IP20IP20IP20

産業用コードレスアングルスクリュードライバーANGLE EXACT		17 23 30
部品番号		0 602 490 675	0 602 490 673	0 602 490 671
ハード/ソフトジョイントの最大トルク(ISO 5393準拠)	Nm	17/13 23/20	30/28
回転数 n0	min-1	560	320	220
定格電圧	V	14.4	14.4	14.4
回転方向		ΩΩ	ΩΩ	ΩΩ
質量(EPTA-Procedure 01:2014に準拠)	kg	1.5	1.5	1.5
保護クラス		IP 20 IP 20 IP 20

産業用コードレスアングルスクリュードライバーANGLE EXACT		14CF 22CF 29CF
部品番号		0602490690	0602490693	0602490691
右回転時におけるハードジョイントの最大トルクA)	Nm	101620
右回転時の無負荷回転数n0A)	min-1	340440300
定格電圧	V	9.614.414.4
回転方向		ΩΩ	ΩΩ	ΩΩ
質量(EPTA-Procedure 01:2014に準拠)	kg	1.01.51.5
保護クラス		IP20IP20IP20

A) 左回転時には回転数、トルクともに低くなります。先端工具の回転数およびトルクはフラットドライブの回転数比によって異なります。

二カドバッテリーバック	9.6	9.6	12.0	12.0	14.4	14.4
部品番号	2 607 335877		2 607 335659		2 607 335879		2 607 335375	2 607 335881
セル数	8 8		10	10	12	12
バッテリー電圧	V 9.6		9.6	12.0	12.0	14.4	14.4
バッテリー容量	Ah 1.8		2.4	1.8	2.4	1.8	2.4
質量(EPTA-Procedure 01:2014に準拠)	kg 0.45		0.50	0.65	0.70	0.70	0.80
推奨充電器	AL 2450 DV AL 2450 DV AL 2450 DV AL 2450 DV AL 2450 DV AL 2450 DV

ニッケル水素(Ni-MH)バッテリーパック	9.6 12.0 14.4
部品番号	2 607 335 681 2 607 335 683 2 607 335 685
セル数	8 10 12
バッテリー電圧	¥9.6 12.0 14.4

318|日本語

ニッケル水素(Ni-MH)バッテリーバック	9.6 12.0 14.4
バッテリー容量	Ah 2.6 2.6 2.6
質量(EPTA-Procedure 01:2014に準拠)	kg 0.55 0.70 0.80
推奨充電器	AL 2450 DV AL 2450 DV AL 2450 DV

アングルスクリューヘッド	■1/4"	■3/8"	■3/8"	●1/4"	クイックチェンジチャック●1/4"
部品番号	0607453617	0607453620	0607451618	0607453618	0607453630
最大トルク(硬質の材料にネジを打ち込む場合、ISO 5393に準拠)	Nm 2025302020
質量(EPTA-Procedure 01:2014に準拠)	kg 0.230.230.270.230.23

ストレートスクリューヘッド		クイックチェンジチャック 0/4"
部品番号		0607453631
最大トルク(硬質の材料にネジを打ち込む場合、ISO 5393に準拠)	Nm	6
質量(EPTA-Procedure 01:2014に準拠)	kg 0.22

騒音/振動についての情報

騒音値は EN 62841-2-2 に基づき測定されています。

電動工具の音圧レベル（A特性）は平均して70dB(A)です。不確実性Kは3dBです。この音圧レベルは、作業時に80dB(A)を超える場合があります。

防音保護具を着用してください!

振動3軸合成値 a_h と不確実性 K はEN 62841-2-2:に準拠しています。ネジ締め： a_h < 2.5 m/s^2 、 K = 1.5 m/s^2

この指示に記載された振動レベルおよび騒音放出値は、規格化された測定手続きに従って測定され、電動工具の相互比較に使用することができます。それらは、振動および騒音の放出を予め評価するのに向いています。

記載の振動レベルおよび騒音放出値は、主要な電動工具使用を代表しています。しかし電動工具が他の用途のために、異なる先端工具を付けて、またはメンテナンスが不十分な状態で使用されると、振動レベルおよび騒音放出値が異なってくることがあります。その状態では、作業空間全体にわたって振動および騒音の放出がかなり大きくなることがあります。

振動および騒音の放出を正確に評価するためには、装置がオフになっているか、または動いてはいるものの実際には使用されていない時間も考慮しなければなりません。その状態では、作業空間全体にわたって振動および騒音の放出がかなり小さくなることがあります。

さらに、使用者保護のための安全措置、例えば先端工具のメンテナンス、手に関する警告、作業プロセスの組織等を確定してください。

使い方

セット内容

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30

この産業用バッテリーアングルスクリュードライバーの標準付属品に、先端工具、アングルスクリューヘッド、ストレートスクリューヘッド、バッテリーバック、充電器、電圧レギュレーター、電圧アダブターは含まれません。

電圧アダプターは、ボッシュ産業用バッテリーアングルスクリュードライバーを電圧レギュレーター4EXACTに接続する目的でのみご使用ください。

ANGLE EXACT 14CF | 22CF | 29CF

この産業用バッテリーアングルスクリュードライバーの標準付属品に、先端工具、フラットドライブ、中間フランジ、バッテリーパック、充電器、電圧レギュレーター、電圧アダプターは含まれません。

電圧アダプターは、ボッシュ産業用バッテリーアングルスクリュードライバーを電圧レギュレーター4EXACTに接続する目的でのみご使用ください。

運転および保管の環境

電動工具は、屋内での使用を想定しています。

装置が正常に運転するためには、許容

周囲温度-5～+50℃および許容相対湿度20～95％の結露のない環境条件を満たしている必要があります。

バッテリーセルの破損を防ぐため、バッテリーは0～45℃の温度環境下で保管してください。

アングルスクリューヘッドの装着

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30

この産業用コードレスアングルスクリュードライバーには、(参照 „テクニカルデータ“, ページ 316)に対応したアングルスクリューヘッドを装着する必要があります。

▶ スクリューヘッドを取り付ける前に、電動工具の切り替えスイッチが中央のポジション（スイッチ投入禁止ロック）にあること、または電動工具からバッテリーが取り外されていることを必ず確認してください。

開口スパナ (6) を使用してアングルヘッドフランジのスパナ面 (5) に本製品を固定してください。

▶ 本製品をハウジングシェルに決して固定しないでください。

アングルヘッド (3) をフランジ上の任意のポジションにセットし、ユニオンナットのスパナ面 (4) にスパナ (19) を当て、固く締めてください。この際、アングルヘッドのフランジ部分をスパナ (6) で押さえてください。

ANGLE EXACT 14CF | 22CF | 29CF

産業用バッテリースクリュードライバーには、まず適切なフラットドライブを取付ける必要があります。現在、多様なフラットドライブが市販されています。

適切なフラットドライブに関しては専門取扱店までお問い合わせください。

▶ フラットドライブの取付けに関する注意事項に留意してください!

つり下げ穴

つり下げハンガー(8) によって電動工具をつり下げ穴に固定することができます。

つり下げハンガー(8)を電動工具の上にセットし、それをスリット(15)に掛けます。

▶ つり下げハンガーとつり下げ穴の鉤は定期的に点検してください。

充電プロセス

注意事項：充電器とバッテリーは付属品に含まれません。

実際の電源プラグは図解のものと異なることがあります。

▶ 充電器とバッテリーが使用国の電源網の仕様に適していることを確認してください。

充電器 AL 2450 DV（図Aを参照）

充電器 (21) の電源プラグ (22) をコンセントに差し込んでから、バッテリー (11) を充電器のバッテリー差込部の正しい位置に差し込んでください。

▶ 無理にバッテリーを差し込んだり引っっぱったりしないでください。APT（バッテリーパックトップ）コンタクトは、電子工具や充電器上の正

しい位置のみに差し込める構造となっています。

緑色のLEDランプ (23) が点滅し始めると、充電電流が流れていることを示しています。バッテリーが完全に充電されると、充電プロセスは自動的に終わります。充電プロセスが完了すると、緑色のLEDランプの点滅が継続点灯に変わります。信号音が約2秒間鳴り、バッテリーが完全に充電されたことを知らせます。

赤色のLEDランプ (24) が継続的に点灯する場合、充電電流が低下しています。赤色のLEDランプが点滅する場合は充電できません。

故障かな？と思ったら－原因と対処

原因 对处
緑色のLEDランプが点灯しない

充電器の電源プラグが(適切に)差し込まれていない	電源プラグを(完全に)コンセントに差し込んでください。
コンセント、電源コードまたは充電器が故障している	電源電圧を確認し、必要に応じてボッシュ電動工具サービスセンターへ充電器のチェックをご依頼ください。

充電されない

バッテリー温度が許容範囲内にない	バッテリーを冷やすか、または温めて温度を調整し、0~45°Cの許容温度範囲に収まるようにしてください。
バッテリーの接点部が汚れている	バッテリーの接点部を清掃してください;バッテリーを何度も抜き差しするなどして、必要に応じてバッテリーを交換してください。
バッテリーが損傷している	バッテリーを交換してください。
バッテリーが(適切に)差し込まれていない	バッテリーをバッテリー差込部へ(完全に)差し込んでください。

電圧レギュレーター（図Bを参照）

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

注意事項：バッテリーの代替として、電圧レギュレーターを併用して産業用コードレスアングルスクリュードライバーを使用することができます。実際の電源プラグは図解のものと異なることがあります。

▶ 電圧レギュレーターが使用国の電源網の仕様に適していることを確認してください。

電圧レギュレーター 4EXACTと電源コードのほかに、お手持ちのドライバーと同等の定格電圧の電圧アダプターが必要になります。

320|日本語

▶ 電圧レギュレーター上の電圧（LEDランプ）はドライバーの電圧と同じでなければなりません。同電圧のレギュレーターは、ボッシュ産業用コードレスドライバーのEXACT、ANGLE EXACT、BT-EXACTシリーズの機種（電圧：9.6～14.4V）にのみ適しています。そうしないと、火災や爆発につながるおそれがあります。

電源の接続

注意事項：出荷の際には、バッテリーや電圧アダプターは電動工具に装着されていません。

▶ バッテリーを充電器内で保管しないでください。バッテリーを充電器外で保管することにより、バッテリーの寿命が伸び、バッテリーを充電しやすくなります。長期間ご使用にならなかったバッテリーは、必ずフル充電を行ってから使用してください。

バッテリーの充電

バッテリーを電動工具内に装着する前に、適切な充電器を使用してバッテリーを充電してください。充電方法に関する詳しい説明については、充電器の取扱説明書および本書の(参照 „充電プロセス“, ページ 319)に記載された注意事項をお読みください。

NTC温度制御機能付きバッテリーは、0～45℃の温度範囲のみで充電できる仕様になっています。この機能によりバッテリーの寿命が長くなります。適切に使用した場合には、バッテリーを最大3,000回充電できます。

新品または長期間使用しなかったバッテリーの能力をフルに引き出すために、充電と放電を5回程度繰り返してください。電動工具上のLEDランプ「バッテリー充電容量」が赤色に点灯した場合にのみバッテリーを充電してください。

バッテリーの脱着

切り替えスイッチ (14) を中央位置へ押してください。これにより、オンノオフスイッチ (13) をオフの位置でロックし、電動工具の不意な始動を防ぐことができます。

充電の完了したバッテリー (11) を電動工具のグリップ内に挿入してください。

電動工具のグリップ上にあるロック解除スイッチ(12)がカチッと音がするまで、バッテリーを正しく押し入れてください。

▶ 無理にバッテリーを差し込んだり引っっぱったりしないでください。APT（バッテリーパックトップ）コンタクトは、電子工具や充電器上の正しい位置のみに差し込める構造となっています。

バッテリー (11) をグリップから取り出す場合は、ロック解除スイッチ (12) を両側から押し、バッテリーを下に引いてください。

電圧アダプターの脱着 (図Cを参照)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

お手持ちの電動工具の定格電圧に適した電圧アダプターをお選びください。

電圧アダプターの対応電圧に応じてD-Sub接続プラグ(26)のハウジングの色が異なります。電圧9.6V用D-Sub接続プラグのハウジングは水色、電圧14.4V用は黒色です。

▶ アダプターハウジング (28) は、電圧レギュレーターをオフにした状態、または電圧レギュレーターからコネクター (26) を外した状態でコードレスドライバーに脱着してください。

切り替えスイッチ (14) を中央位置へ押してください。これにより、オン/オフスイッチ (13) をオフの位置でロックし、電動工具の不意な始動を防ぐことができます。

その後、アダプターハウジング (28) を電動工具のグリップに押し込みます。電動工具のグリップ上にあるロック解除スイッチ (12) がカチッと音がするまで、アダプターハウジングを正しく押し入れてください。

続いて、電動工具に適した電圧アダプターのコネクター(26)を接続ソケット(25)に差し込みます。コネクター(26)を接続ソケット(25)にしっかり差し込み、2つのネジ(27)を手で締め付けます。

電圧レギュレーターを取り外す場合は、電圧レギュレーターのスイッチを切り、接続プラグ(26)の両方のネジ(27)を緩めてから、接続プラグを差込部(25)から抜いてください。

両側のロック解除スイッチ (12) を押してから、アダプターハウジング (28) を電動工具のグリップから引き抜きます。

クイックチェンジチャック付きのスクリューヘッドの場合の工具の交換（図 D を参照）

▶ 先端工具を装着する際、先端工具差込部に堅くまっていることを確認してください。工具がツールホルダーに堅くはまっていないと、緩んでしまったり、制御不能になるおそれがあります。

ANGLE EXACT 2 | 3 | 6

産業用コードレスアングルスクリュードライバーには、1/4インチのクイックチェンジチャック付きストレートスクリューヘッド（シリアル番号0607453631）を使用することができます。

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

産業用コードレスアングルスクリュードライバーには、1/4インチのクイックチェンジチャック付きアングルスクリューヘッド（シリアル番号0607453630）を使用することができます。

先端工具の装着

クイックチェンジチャック (29) を前方に引き出してください。先端工具 (1) を先端工具差込部 (2) に差し込み、クイックチェンジチャックから指を再び放してください。

必ず適切なシャンク（1/4"ソケット）を備えた先端工具を使用してください。

クイックチェンジチャックにドリルビットを装着しないでください。

産業用バッテリーアングルスクリュードライバーにはカットアウトクラッチが装備されていますので、穴あけ作業には適していません。自動的かつ警告なくクラッチが切れることがあります。カップリングを解除してから穴あけ作業を続けると、シャットオフクラッチが再度作動するまで電動工具を使用することができます。

先端工具の取り外し

クイックチェンジチャック (29) を前方に引き出してください。先端工具 (1) を先端工具差込部 (2) から取り出し、クイックチェンジチャックから指を再び放してください。

四角スクリューヘッドにおける先端工具の交換

▶ 先端工具を装着する際、先端工具差込部に堅くまっていることを確認してください。工具がツールホルダーに堅くはまっていないと、緩んでしまったり、制御不能になるおそれがあります。

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

産業用コードレスアングルスクリュードライバーには、1/4インチの四角いアングルスクリューヘッド（シリアル番号0607453617）と3/8インチの四角いアングルスクリューヘッド（シリアル番号0607453620）を使用することができます。

ANGLE EXACT 17 | 23 | 30

産業用コードレスアングルスクリュードライバーには、3/8インチの四角いアングルスクリューヘッド（シリアル番号0607451618）を使用することができます。

先端工具の装着

細目のスクリュードライバーなどを使って四角い先端工具差込部 (2) にピンを押し付け、先端工具 (1) を四角形の上にスライドさせます。その際、ピンが先端工具のくぼみにはまるようにしてください。

先端工具の取り外し

ピンを先端工具 (1) のくぼみに押し付け、先端工具を先端工具差込部 (2) から引き出します。

内側が六角になっているスクリューヘッドの場合の工具の交換（図 E を参照）

▶ 先端工具を装着する際、先端工具差込部に堅くまっていることを確認してください。工具がツールホルダーに堅くはまっていないと、緩んでしまったり、制御不能になるおそれがあります。

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

産業用コードレスアングルスクリュードライバーには、内側が六角になっている1/4インチのアングルスクリューヘッド（シリアル番号

0 607 453 618）を使用することができます。

先端工具の装着

しっかりはまるまで、先端工具 (1) を六角の先端工具差込部 (2) に差し込みます。

先端工具の取り外し

必要に応じてプライヤーを使用して、先端工具 (1) を先端工具差込部 (2) から引き出します。

操作

安全保護具を使用してください。常時、保護メガネを装着してください。適切な状態で防じんマスク、滑り防止安全靴、ヘルメット、耳栓などの安全保護具を使用すれば、けがをするリス

クが低くなります。

始動

電動工具をスタートさせたい場合、まずは正転・逆転切り替えスイッチ(14)によって回転方向を設定します：

電動工具は、正転・逆転切り替えスイッチ(14)がセンターに位置していない（オン切替えロック）場合にのみスタートします。

回転方向の設定（図 F を参照）

▶ 切り替えスイッチ (14)は、必ず電動工具が停止した状態で操作してください。

正転：ネジやボルトを締め付ける場合は、切り替えスイッチ (14) を左側に完全に押し込みます。

逆転：ネジやボルトを緩める場合は、切り替えスイッチ (14) を右側に完全に押し込みます。

作業灯のスイッチオン

作業灯(18)は、ネジ締め箇所が暗い場合、そこを照明します。オン/オフスイッチ(13)を軽く押して作業灯(18)をオンに切り替えてください。オン/オフスイッチを堅く押すと、電動工具がオンになり、作業灯が点灯し続けます。

▶ 作業灯を直接見つめないでください。目が眩むことがあります。

オン / オフ

ドライバーには、トルクに応じたカットアウトクラッチがあり、それは記載された範囲で設定可能です。カットアウトクラッチは、設定したトルクに達した時点で作動します。

注意事項：スクリュードライバーに電圧アダプターを併用する場合、まず電圧レギュレーターを作動させる必要があります。

本機をオンにするには、オン / オフスイッチ (13) を完全に押します。

電動工具は、設定されたトルクに達すると直ちに自動的にオフに切り替わります。

▶ オン / オフスイッチ (13) 作動が早すぎると、予め設定されたトルクには達しません。

作業に関する注意事項

▶ 電動工具で作業を行う際（メンテナンスや先端工具の交換など）ならびに工具を輸送および保管する際には、あらかじめバッテリーを取り外してから行ってください。不用意にオン／オフスイッチを操作すると、けがにつながるおそれがあります。
▶ 必ず本機を停止させてからネジやボルトに当ててください。回転する先端工具が抜けてしまう可能性があります。

トルクの設定（図G・Iを参照）

トルクは、カットアウトクラッチのスプリングのプレテンションに左右されます。カットアウトクラッチは、正/逆回転において、設定されたトルクに達すると作動します。

個別のトルクを設定する場合は、必ず同梱の設定ツール(30)を使用してください。

電動工具のスライダー(7)を完全に戻してください。

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30

六角レンチ (31) を先端工具 (30) に差し込み、ゆっくり回します。

ハウジングの開口部にカップリングの小さな湾曲部（設定ディスク(32)）が見たら、設定ツール(30)をこの湾曲部に差し込んで回します。

ANGLE EXACT 14CF | 22CF | 29CF

ご購入になったフラットドライブに関する情報を参照するか、専門取扱店にお問い合わせください。

時計回りに回すとトルクが上昇し、反時計回りに回すとトルクが低下します。

設定ツール(30)を取り出してください。クラッチの汚れを防ぐために、スライダー(7)を再び前方にずらします。

注意事項：必要な設定はネジ継手のタイプによって異なるため、実際の状況に合わせて調整してください。トルクレンチを使用して試しの締付けを検証してください。

▶ トルクセッティングは規定範囲内でのみおこなってください。規定外のトルクを設定すると、カットアウトクラッチが機能しなくなります。

トルクセッティングのマーキング

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

個別設定されたトルクを示すために、マーキングリング(17)を色の違うマーキングリングに交換することができます。

例えば数個のEXACT電動工具をトルク4.5Nmで使用する場合、このトルク量を識別するために赤色のマーキングリングを装着できます。さらに他の組み立て部門でその他のEXACT電動工具をトルク7.5Nmで使用する場合には、他の色のマーキングリング（黒、青、緑または黄）を装着することでトルク量を識別しやすくなります。様々な色のマーキングリングは、作業員がそれぞれの電動工具に設定されたトルク量を敏速に識別できるようにするためのものです。

マーキングリング(17)は、薄いドライバーの刃、へら、または同様のもので押し付けてください。ハウジングが塵埃や汚れから守られるよう、必ずマーキングリングを使用して電動工具を利用してください。

LEDランプ

バッテリー充電容量に関する表示

バッテリー (11) の充電が必要になると、緑色のLEDランプ (10) が点灯し、音が鳴ります。このような状態になっ

ても、さらにネジ締めを6～8回行うことはできます。

LEDランプが赤色に点灯すると、ネジ締めができなくなったか、または電動工具に過度の負荷がかかっていることを示しています。この後、電動工具は作動しなくなります。電動工具からバッテリーを取り出し、充電済のバッテリーが再び挿入されるまで安全ロック機能は機能しています。

電源アダプターを使用している場合には、赤色のLEDランプ(10)が点灯して過負荷状態を知らせます。

赤色のLEDランプ(10)が点滅している場合は、電動工具が過熱し、作動できない状態になっています。このランプ点滅が自動的に消えるまで、電動工具のご使用はお避けください。点滅は短時間で消えます。

1回の充電で使用できる電動工具の運転時間が明らかに短くなった時がバッテリー交換の目安です。使用済みのバッテリーは各国法規規制に従って処理してください。

ネジ締めに関する表示

あらかじめ設定したトルクに達すると、カットアウトクラッチが作動します。緑色のLEDランプ(9)が点灯しま

す。

あらかじめ設定したトルクに達しないと、赤色のLEDランプ(9)が点灯し、音が鳴ります。ネジ締めをもう一回行う必要があります。

繰返し防止

ネジ締めの際にカットアウトクラッチが作動するとモーターのスイッチがオフになります。0.7秒待てば再度オンに切り替えることができます。既に堅くネジ締めしたものをそれによって誤って締め足すことは避けてください。

アングルスクリューヘッドの調整

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30

このアングルスクリューヘッド (3) は8つのポジションに調整することができます。

開口スパナ (6) を使用してアングルヘッドフランジのスパナ面 (5) に本製品を固定します。

▶ 本製品をハウジングシェルに決して固定しないでください。

開口スパナ (4) を使用してスパナ面 (19) のユニオンナットを緩めます。アングルスクリューヘッド (3) を45°間隔で希望の位置に調整し、開口スパナ (4) を使用してスパナ面 (19) にユニオンナットを再度固定します。 この際、アングルヘッドのフランジ部分をスパナ (6) で押さえてください。

ANGLE EXACT 14CF | 22CF | 29CF

ご購入になったフラットドライブに関する情報を参照するか、専門取扱店にお問い合わせください。

作業用LEDライトの調整（図Jを参照）

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

マーキングリング(17)を薄いドライバーの刃、へら、または同様のもので押し付けます。スナップリング(33)をスナップリングプライヤーで後方へずらします（ハウジング方向）。

すると、作業用LEDライト (16) の周りにあるLED ホルダー (18) の両方のシェル部が任意のポジションへずらせるようになります。作業用LEDライトのコードを破損したり折り曲げたりしないよう、ハウジングシェル内の空洞部 (34) ヘケーブルを押し入れます。作業用LEDライト (18) にLEDホルダー (16) のハウジングシェルを再び被せます。

スナップリング (33) とマーキングリング (17) を元の位置に押し戻します。

お手入れと保管

保守と清掃

▶ 電動工具で作業を行う際（メンテナンスや先端工具の交換など）ならびに工具を輸送および保管する際には、あらかじめバッテリーを取り外してから行ってください。不用意にオン／オフスイッチを操作すると、けがにつながるおそれがあります。

▶ 安全・正常に機能するよう、本機と通風穴を清潔に保ってください。

電動工具への注油

潤滑劑：

特殊ギアグリース (225 ml)

部品番号 3 605 430 009

モリコートグリース

エンジンオイル SAE 10/SAE 20

- 最初の150運転時間後は、ギアにマイルドな溶剤でクリーニングしてください。使用および廃棄については、溶剤メーカーの注意事項に従ってください。続いてギアをBoschスペシャルギアグリースを塗ってください。最初のクリーニング後は、300運転時間ごとにクリーニング手順を繰り返してください。

- 100000回のネジ締め後はカットアウトクラッチの可動部品にエンジンオイルSAE 10/SAE 20を数滴注油してください。スライド部品および回転部品には、モリコートグリースを塗ってくだ

さい。この機会を利用してクラッチに磨耗がないかを検証し、再現性および精度に影響がないようにしてください。続いて必ずクラッチのトルクを再設定してください。

▶ 装置のメンテナンス / 修理は、必ずお買い求めの販売店、または電動工具サービスセンターにお申しつけください。専門知識を備えた担当スタッフが純正交換部品を使用して作業を行います。これにより電動工具の安全性が確実に保たれます。

この作業は、正規Boschサービスセンターが迅速かつ確実に行います。

▶ 潤滑剤およびクリーニング剤の廃棄は、環境に配慮して行ってください。法規を遵守してください。

カスタマーサービス＆使い方のご相談

製品の修理 / メンテナンスや交換パーツに関してご質問等ございましたら、カスタマーサービスにぜひお問い合わせください。分解組立図や交換パーツに関する情報についてはHPでご確認いただけます（www.bosch-pt.com）。

ボッシュのアプリケーションサポートチームは、製品や付属品に関するご質問をお待ちしております。

お問い合わせまたは交換パーツの注文の際には、必ず製品の銘板に基づき10桁の部品番号をお知らせください。

日本

ボッシュ株式会社 電動工具事業部

〒150-8360 東京都渋谷区渋谷 3-6-7

コールセンターフリーダイヤル 0120-345-762

(土・日・祝日を除く、午前9:00～午後6:00)

ホームページ: http://www.bosch.co.jp

廃棄

本機、バッテリー、付属品と梱包材は、環境に適合した方法でリサイクルしてください。

本機とバッテリー/電池を一般の家庭用 ごみとして廃棄しないでください!

EU域内のみ:

使用できなくなった電動工具（欧州指針 2012/19/EU 準拠）、および故障または使用済みの電池 / バッテリー（欧州指針 2006/66/EC 準拠）は分別回収し、環境に適合した方法でリサイクルしてください。

バッテリー/電池:

Ni-MH

324|中文

Ni-Cd: ニッケル・カドミウム

注意：このバッテリーには、強い毒性を持つ重金属のカドミウムが含まれています。

Ni-MH: ニッケル・メタルハイドライド

中文

安全规章

电动工具通用安全警告

警告！

警告！阅读所有警告和所有说

明！不遵照以下警告和说明会

导致电击、着火和 / 或严重伤害。

保存所有警告和说明书以备查阅。

此工業用電動角度起子機出貨時不包括起子頭、扁平轉接頭、中間法蘭、充電電池組、充電器、穩壓器或電壓轉接頭。
