Typ produktu	Bezdrôtová priemyselná uhlová skrutkovačka
Značka	Bosch
Model	ANGLE EXACT 6 Professional
Menovité napätie	9,6 V
Max. uťahovací moment (tvrdý/mäkký) podľa ISO 5393	6 / 6 Nm
Voľnobežné otáčky	650 ot/min
Hmotnosť podľa EPTA-Procedure 01:2014	1,0 kg
Stupeň ochrany	IP 20
Kompatibilný typ akumulátora	Ni-Cd alebo Ni-MH (9,6 V)
Odporúčaná kapacita akumulátora	1,8 Ah alebo 2,4 Ah (Ni-Cd); 2,6 Ah (Ni-MH)
Odporúčaná nabíjačka	AL 2450 DV
Smer otáčania	Reverzibilný (vpravo/vľavo)
Vypínacia spojka	Áno, s predvoľbou momentu
LED osvetlenie	Áno, na osvetlenie pracovnej oblasti
Indikácia stavu nabitia	Zelená LED (dostatok energie) a červená (potreba nabitia)
Závesné zariadenie	Odmerný závesný strmeň
Použitie podľa určenia	Skrutkovanie a odskrutkovanie skrutiek, matíc a závitových prvkov
Prevádzková teplota	-5 °C až +50 °C
Skladovacia teplota akumulátora	0 °C až 45 °C
Údržba	Pravidelné čistenie; mazanie prevodovky po 150 h, potom každých 300 h
Bezpečnosť	Všeobecné a špecifické pokyny (osobná ochrana, zabránenie náhodnému spusteniu)
Dodávané príslušenstvo	Nie je súčasťou (uhlový nástavec, akumulátor, nabíjačka atď. sa kupujú samostatne)
Servis po predaji	Servis Bosch: opravy, náhradné diely, poradenstvo

Často kladené otázky - ANGLE EXACT 6 Professional BOSCH

Ako nabiť akumulátor skrutkovačky ANGLE EXACT 6 Professional?

Použite odporúčanú nabíjačku AL 2450 DV. Pripojte nabíjačku do siete, vložte akumulátor do priehradky. Zelená LED počas nabíjania bliká a po dokončení svieti nepretržite. Ozve sa zvukový signál.

Ako nastaviť uťahovací moment?

Posuňte jazdec predvoľby momentu (7) dozadu. Vložte nastavovací nástroj (30) do drážky nastavovacieho kotúča (32) a otáčajte v smere hodinových ručičiek na zvýšenie momentu, proti smeru na zníženie. Po nastavení posuňte jazdec dopredu.

Aké typy akumulátorov sú kompatibilné?

Skrutkovačka akceptuje Ni-Cd a Ni-MH akumulátory s napätím 9,6 V a zasúvacím koncom APT. Referencie sú uvedené v návode (napr. 2 607 335877 pre Ni-Cd 1,8 Ah).

Ako vymeniť pracovný nástavec?

Pre rýchloupínacie skľučovadlo: potiahnite skľučovadlo (29) dopredu, vložte nástavec (1) do držiaka (2), uvoľnite skľučovadlo. Pre štvorcový výstup: stlačte poistku a nasaďte nástavec. Uistite sa, že je pevne uchytený.

Čo robiť, ak počas prevádzky svieti červená LED?

Červená LED signalizuje vybitý akumulátor alebo preťaženie nástroja. Ak bliká, nástroj je prehriaty: chvíľu počkajte. Ak svieti nepretržite, nabite akumulátor alebo použite nabitý.

Môžem skrutkovačku používať ako vŕtačku?

Nie. Táto uhlová skrutkovačka nie je určená na vŕtanie. Vypínacia spojka sa môže náhle aktivovať, čo vedie k strate kontroly. Používajte ju len na skrutkovanie.

Ako udržiavať skrutkovačku?

Pravidelne čistite nástroj a vetracie štrbiny. Po 150 hodinách prevádzky očistite prevodovku jemným rozpúšťadlom a namažte špeciálnym mazivom Bosch. Opakujte každých 300 hodín. Spojku mastite motorovým olejom SAE 10/20 po 100 000 skrutkovaniach.

Kde nájdem náhradné diely?

Náhradné diely sú k dispozícii v servise Bosch. Navštívte webovú stránku www.bosch-pt.com alebo kontaktujte miestny servis (kontakty v návode).

Je možné skrutkovačku používať so sieťovým napájaním?

Áno, pomocou napäťového adaptéra (28) a stabilizovaného zdroja 4EXACT. Vyberte adaptér s rovnakým napätím ako nástroj (9,6 V). Nikdy nepoužívajte bez vhodného adaptéra.

Aké sú základné bezpečnostné pokyny?

Vždy noste ochranné okuliare. Nenoste voľné oblečenie. Uistite sa, že vypínač je v polohe vypnuté pred pripojením akumulátora. Vyhnite sa kontaktu so skrytými káblami. Prečítajte si celý návod.

NÁVOD NA OBSLUHU ANGLE EXACT 6 Professional BOSCH

Slovenčina.... Stránka 162

Popis výrobku a výkonu

Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia pre elektrické náradie

VÝSTRAHA

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie

a špecifikácie dodané s týmto elektrickým náradím.

Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.

Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

▶ Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapálit' prach alebo výpary.
Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.

Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
Nevystavujte elektrické náradie dažd'u ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky t'ahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.

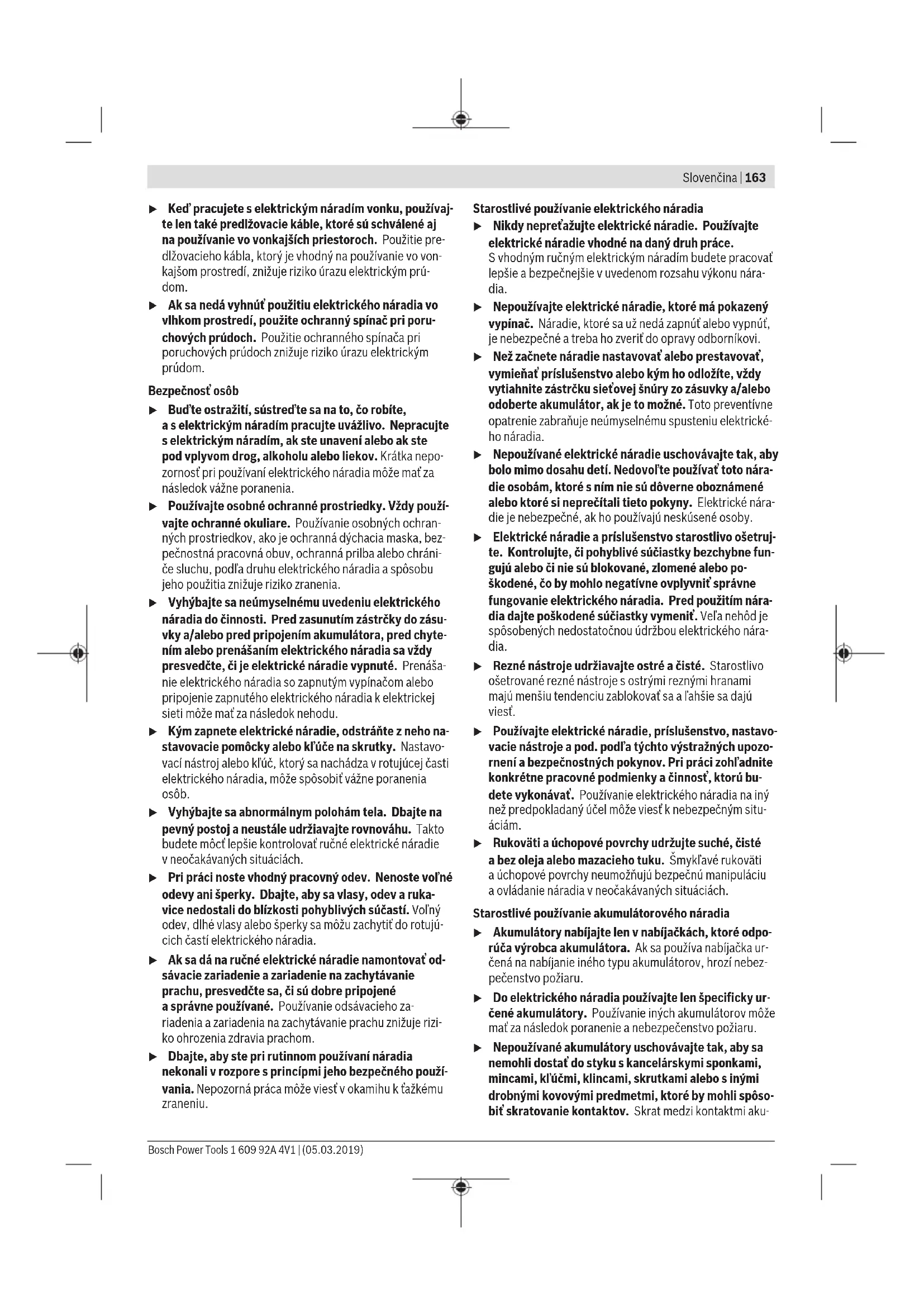

Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým průdom.
Ak sa nedá vyhnút použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.

Bezpečnost'osôb

▶ Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osób.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste vol'né odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Vol'ný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovat' odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viest'v okamihu k tažkému zraneniu.

Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu nára- dia.
Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo vypnút, je nebezpečné a treba ho zverit do opravy odborníkovi.
Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvnit správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú bu-dete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viest’k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmyklavé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

Starostlivé používanie akumulátorového náradia

Akumulátory nabíjajte len v nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka určená na nabíjanie iného typu akumulátorov, hrozí nebezpečenstvo požiaru.
▶ Do elektrického náradia používajte len špecificky určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.
Nepoužívané akumulátory uschovávajte tak, aby sa nemohli dostať do styku s kancelárskymi sponkami, mincami, klůčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobit’ skratovanie kontaktov. Skrat medzi kontaktmi aku-

164 | Slovenčina

mulátora môže mať za následok popálenie alebo vznik požiaru.

Z akumulátora môže pri nesprávnom používaní vyte- kať kvapalina. Vyhýbajte sa kontaktu s touto kvapali- nou. Po náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vypláchnite ich a vyhl’adajte lekára. Unikajúca kvapalina z akumulátora môže spôsobit podráždenie po- kožky alebo popáleniny.
Nepoužívajte poškodené alebo upravované akumulátory alebo náradie. Poškodené alebo upravované akumulátory môžu neočakávane reagovať a spôsobit požiar, výbuch alebo zranenie.
▶ Nevystavujte akumulátory alebo náradie ohňu ani vysokým teplotám. Vystavenie ohňu alebo teplote nad 130 °C môže spôsobit výbuch.
Dodržujte pokyny týkajúce sa nabíjania a akumulátory alebo náradie nenabíjajte mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo teploty mimo špecifikovaného rozsahu môžu poškodiť akumulátor a zvýšiť riziko požiaru.

Servis

Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.
Nikdy neopravujte poškodené akumulátory. Akumulátory môže opravovat len výrobca alebo autorizovaný servis.

Bezpečnostné pokyny pre skrutkovače

Ak vykonávate prácu, kde sa môže spojovací materiál dostat do kontaktu so skrytou elektroinštaláciou, držte elektrické náradie za izolované uchopovacie plochy. Spojovací materiál pri kontakte s fázou môže prepojit odhalené kovové časti náradia s fázou a použivateľ môže byť zasiahnutý elektrickým prúdom.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobít požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu.
▶ Pri práci ručné elektrické náradie dobre držte. Pri uťahovaní a uvolňovaní skrutiek môžu krátkodobo vznikať veľké reakčné momenty.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť a môže zapríčinit’ stratu kontroly nad ručným elektrickým náradím.
▶ Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovat' škodlivé výpary. Akumulátor môže horieť alebo vybuc-

hnút. Zabezpečte prívod čerstvého vzduchu a v prípade tažkostí vyhl'adajte lekára. Tieto výpary môžu podráždit dýchacie cesty.

▶ Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.
Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst k poškodeniu akumulátora. Vo vnútri môže dôjst ku skratu a akumulátor môže začať horiet, môže z neho unikať dym, môže vybuchnút alebo sa prehriat.
- Akumulátor používajte len v produktoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením.

Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, pred ohňom, špinou, vodou a vlhkostou. Hrozí nebezpečenstvo výbuchu a skratu.

Ked' sa vkladací nástroj zablokuje, okamžite vypnite elektrické náradie. Pripravte sa na vysoké reakčné momenty, ktoré môžu spôsobit' spätný náraz. Vkladací nástroj sa zablokuje pri preťažení elektrického náradia alebo spriečení opracovávaného obrobku.

VÝSTRAHA Prach, vznikajúci pri šmirgľovaní, pílení, brúsení a podobných čin-

nostíach, môže spôsobovať rakovinu, poškodzovať plod alebo spôsobovať dedičné genetické poruchy. Niektoré z látok, ktoré sa v tomto prachu nachádzajú, sú: olovo v olovnatých farbách a lakoch; kryštalické kremeliny v tehlách, cemente a iných murárskych materiáloch; arzén a chróman v chemicky ošetrenom dreve. Riziko ochorenia závisí od toho, ako často ste týmto látkam vystavený. Aby ste riziko znížili, mali by ste pracovať v dobre vetraných priestoroch s príslušnou ochrannou výbavou (napr. so špeciálne skonštruovanými ochrannými dýchacími prístrojmi, ktoré odfiltrujú aj tie najmenšie čiastočky prachu).

Vyvarujte sa neúmyselnému zapnutiu. Prv než vložíte akumulátor, presvedčte sa, že vypínač je vo vypnutej pozícii. Prenášanie ručného elektrického náradia s prstom na vypínači alebo vkladanie akumulátora do zapnutého ručného elektrického náradia môže zapríčinit úrazy.
Používajte len bezchybné, neopotrebované pracovné nástroje. Poškodené pracovné nástroje sa môžu napríklad zlomiť, čo môže mať za následok poranenie alebo materiálne škody.
▶ Pri vkladaní pracovného nástroja dávajte pozor na to, aby spoľahlivo sedel v upínacom mechanizme. Ak by pracovný nástroj nebol pevne spojený s upínacím mechanizmom, mohol by sa uvoľniť a už by sa stal nekontrolovatelňým.
▶ Pri skrutkovaní dlhých skrutiek bud’te opatrný, hrozí nebezpečenstvo pošmyknutia v závislosti od druhu skrutiek a použitého pracovného nástroja. Dlhé skrutky sa často nedajú celkom dobre kontrolovať a hrozí pri nich nebezpečenstvo pošmyknutia a poranenia.
Prv než zapnete elektrické náradie, dajte pozor na nastavený smer otáčania. Ked' chcete napríklad povolit' skrutku a smer otáčania je nastavený tak, že sa utiahne,

môže dôjst'k nekontrolovatel'nému pohybu elektrického náradia.

▶ Toto elektrické náradie nepoužívajte ako vrtačku.

Elektrické náradie s vypínacou spojkou nie je vhodné na vrtanie. Spojka sa môže automaticky bez varovania vypnút.

Opis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Toto elektrické náradie je určené na zaskrutkovávanie a uvoľňovanie skrutiek, matic a iných skrutkových spojov v uvádzanom rozsahu rozmerov a výkonov.

Toto ručné elektrické náradie nie je vhodné na používanie ako vrtačka; z dôvodu ochrany osôb a zabránenia možným vecným škodám by ste nikdy nemali používať toto ručné elektrické náradie s vypínacou spojkou na vrítanie.

ANGLE EXACT 14CF | 22CF | 29CF

Toto elektrické náradie je so zretel'om na svoj pomalý l'avobežný chod určené na používanie s otvoreným plochým pohonným nadstavcom. Hodí sa na skrutkovanie na miestach prístupných len z jednej strany, napr. na potrubných vedeniach.

Toto ručné elektrické náradie nie je vhodné na používanie ako vrtačka; z dôvodu ochrany osôb a zabránenia možným vecným škodám by ste nikdy nemali používať toto ručné elektrické náradie s vypínacou spojkou na vrťanie.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie elektrického náradia na grafickej strane.

(5) Plôška na klúč na prírube uhlovej hlavy

(6) Vidlicový klúč vel'kosti 22 mm

(7) Posúvač na predvol'bu krútiaceho momentu

(9) LED Indikácia skrutkovacie úkony

(10) LED indikácia stavu nabitia akumulátora

(12) Tlačidlo na odistenie akumulátora

(13) Vypínač

(14) Prepínač smeru otáčania

(15) Upevňovacie otvory pre závesný strmienok

(16) Držiak LED

(19) Plôška na klúč na prevlečnej matici

(20) Poistná matica

(21) Nabíjačka

(22) Zástrčka

(23) Zelená LED indikácia na nabíjačke

(24) Červená LED indikácia na nabíjačke

(25) Prípojná zásuvka pre napátový adaptér na 4EXACT

(26) Pripájacia zástrčka D-Sub

(27) Skrutky na pripájacej zástrčke D-Sub

(29) Rýchlovýmenné skľučovadlo

(31) Klúč s vnútorným šesthranom

(33) Rozperný krúžok

(34) Dutina v kryte telesa

Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.

Technické údaje

Priemyselný akumulátorový uhlový skrutkovač ANGLE EXACT 2 3 6
Vecné číslo		0 602 490 647 0 602 490 656 0 602 490 652
Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO 5393	Nm 2/2 3/3 6/6
Volňnobežné otáčky n_0	min ^-1	110 420 650
Menovité napätie V 9,6 9,6 9,6
Smer otáčania		ΩΩ	ΩΩ
Hmotnosť podľa EPTA-Procedure 01:2014 kg 1,0 1,0 1,0

166 | Slovenčina

Priemyselný akumulátorový uhlový skrutkovač ANGLE EXACT 2 3 6

Druh ochrany IP 20 IP 20 IP 20

Priemyselný akumulátorový uhlový skrutkovač ANGLE EXACT 7 8 15

Vecné číslo		0 602 490 669 0 602 490 651 0 602 490 650
Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO 5393	Nm	7/7 9/9 15/15
Voľnobežné otačky n_0	min^-1	110 420 250
Menovité napätie V 9,6 9,6 9,6
Smer otačania		ΩΩ	ΩΩ	ΩΩ
Hmotnosť podľa EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Druh ochrany IP 20 IP 20 IP 20

Priemyselný akumulátorový uhlový skrutkovač ANGLE EXACT 17 23 30

Vecné číslo		0 602 490 675 0 602 490 673 0 602 490 671
Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO 5393	Nm	17/13 23/20 30/28
Volňnobežné otačky n_0	min^-1	560 320 220
Menovité napätie V 14,4 14,4 14,4
Smer otačania		ΩΩ	ΩΩ	ΩΩ
Hmotnosť podľa EPTA-Procedure 01:2014 kg 1,5 1,5 1,5
Druh ochrany IP 20 IP 20 IP 20

Priemyselný akumulátorový uhlový skrutkovač ANGLE EXACT 14CF 22CF 29CF

Vecné číslo		0 602 490 690	0 602 490 693	0 602 490 691
Max. krútiaci moment tvrdý skrutkový spoj pri pravobežnom chode ^A)	Nm	10 16 20
Vol'nobežné otáčky n_0 pri pravobežnom chode ^A)	min ^-1	340 440 300
Menovité napätie V 9,6 14,4 14,4
Smer otáčania		ΩΩ	ΩΩ	ΩΩ
Hmotnosť podľa EPTA-Procedure 01:2014 kg 1,0 1,5 1,5
Druh ochrany IP 20 IP 20 IP 20

A) Pri ľvobežnom chode je elektrické náradie pomalšie a má menší krútiaci moment. So zretel'om ma prevodový pomer plochého pohonného nadstavca sa mení počet obrátok a krútiaci moment pracovného nástroja.

Akumulátor Ni-Cd		9,6	9,6	12,0	12,0	14,4	14,4
Vecné číslo		2 607 335877	2 607 335659	2 607 335879	2 607 335375	2 607 335881	2 607 335655
Počet akumulátorových clánkov		8	8	10	10	12	12
Napätie akumulátora	V	9,6	9,6	12,0	12,0	14,4	14,4
Kapacita	Ah	1,8	2,4	1,8	2,4	1,8	2,4
Hmotnost podľa EPTA-Procedure 01:2014	kg	0,45	0,50	0,65	0,70	0,70	0,80
Odporúčané nabíjačky		AL 2450 DV	AL 2450 DV	AL 2450 DV	AL 2450 DV	AL 2450 DV	AL 2450 DV

Uhlová skrutkovacia hlava	■ 1/4"	■ 3/8"	■ 3/8"	● 1/4"	SWF ● 1/4"
Vecné číslo	0 607 453 617 0 607 453 620 0 607 451 618 0 607 453 618 0 607 453 630
Max. krútiaci moment – tvrdý skrutkový spoj podľa normy ISO 5393	Nm 20 25 30 20 20
Hmotnosť podľa EPTA-Procedure 01:2014	kg 0,23 0,23 0,27 0,23 0,23

Rovná skrutkovacia hlava SWF 1/4"
Vecné číslo		0 607 453 631
Max. krútiaci moment - tvrdý skrutkový spoj podľa normy ISO 5393	Nm	6
Hmotnosť podľa EPTA-Procedure 01:2014	kg	0,22

Informácia o hlučnosti/vibráciách

Hladina akustického tlaku elektrického náradia pri použití váhového filtra A je typicky 70 dB(A). Neistota K = 3 dB. Úroveň hluku pri práci môže prekročit 80 dB(A).

Noste prostriedky na ochranu sluchu!

Celkové hodnoty vibrácií a h (súčet vektorov v troch smeroch) a neistota K zistená podl'a EN 62841-2-2: skrutkovanie: a h < 2,5 m/s ^2 , K = 1,5 m/s ^2 .

Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.

Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšiť.

Na presný odhad emisií vibrácií a hluku by sa mal zohl'adniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížit.

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Montáž

Obsah dodávky (základná výbava)

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Tieto priemyselné akumulátorové uhlové skrutkovače sa do- dávajú bez pracovných nástrojov, uhlovej skrutkovacej hlavy, rovnej skrutkovacej hlavy, akumulátora, nabíjačky, stabilizátora napätia alebo napäťového adaptéra.

Sietové adapté treba používať výlučne na pripájanie priemyselných skrutkovačov a uhlových priemyselných skrutkovačov Bosch na stabilizátor napätia 4EXACT.

ANGLE EXACT 14CF | 22CF | 29CF

Tieto priemyselné akumulátorové uhlové skrutkovače sa dodávajú bez pracovných nástrojov, plochej výstupnej časti (nadstavca), medzipríruby, akumulátora, nabíjačky, stabilizátora napätia alebo napäťového adaptéra.

Sietové adapté treba používať výlučne na pripájanie priemyselných skrutkovačov a uhlových priemyselných skrutkovačov Bosch na stabilizátor napätia 4EXACT.

Podmienky prevádzky a skladovania

Toto elektrické náradie je vhodné výlučne na prevádzku v uzavretých priestoroch.

Pre bezchybnú prevádzku by mala byť prípust-

ná teplota okolia -5 °C až +50 °C (23 °F až 122 °F) pri relatívnej vlhkosti vzduchu 20 až 95 % bez kondenzácie.

Akumulátor by sa mal uchovávať pri teplote 0 °C (32 °F) až 45 °C (113 °F), aby sa predišlo poškodeniu akumulátorových článkov.

Montáž uhlovej skrutkovacej hlavy

ANGLE EXACT 2|3|6|7|8|15|17|23|30

168 | Slovenčina

Na týchto priemyselných akumulátorových uhlových skrutkovačoch sa musí najprv namontovať vhodná uhlová skrutkovacia hlava (pozri „Technické údaje“, Stránka 165).

Predtým, ako budete montovať, prestavovať alebo demontovať skrutkovaciu hlavu, sa presvedčte, či sa prepínač smeru otáčania nachádza v strednej polohe (blokovanie zapnutia) alebo či je vybratý akumulátor ručného elektrického náradia.

Elektrické náradie pevne držte vidlicovým klůčom (6) založeným na plôške na klůč (5) na prírube uhlovej hlavy.

▶ Elektrické náradie nikdy neupevňuje o kryt telesa.

Nasad'te uhlovú skrutkovaciu hlavu (3) v požadovanej polohe na prírubu a vidlicovým klůčom (4) založeným na plôške na klůč (19) utiahnite prevlečnú maticu. Pritom pridržiavajte vidlicovým klůčom (6) za prírubu uhlo-vej hlavy.

ANGLE EXACT 14CF | 22CF | 29CF

Pri týchto priemyselných akumulátorových uhlových skrutkovačoch musíte najprv namontovať vhodný plochý pohonný nadstavec. Obchod ponúka rozličné druhy plochých pohonných nadstavcov.

Na vhodný plochý pohonný nadstavec sa opýtajte svojho odborného predajcu.

▶ Dodržiavajte montážne predpisy pre plochý pohonný nadstavec.

Závesné zariadenie

Pomocou závesného strmienka (8) môžete elektrické náradie upevnit na závesné zariadenie.

Nasad'te závesný strmienok (8) na elektrické náradie a nechajte ho zapadnút do otvorov (15).

Pravidelne kontrolujte stav závesného strmienka a háčika závesného prípravku.

Proces nabíjania

Upozornenie: Nabíjačky a akumulátory nie sú súčastou rozsahu dodávky.

Vyobrazená sietová zástrčka sa môže líšit od zástrčky na vašom elektrickom náradí.

Dávajte pozor na to, aby nabíjačka a akumulátor boli vhodné pre vašu domácu elektrickú siet.

Nabíjačka AL 2450 DV (pozri obrázok A)

▶ Pri vkladaní/vyberaní akumulátora nepoužívajte násilie. Akumulátory so zasúvacím kontaktom APT (Akku Pack Top) sú skonštruované tak, aby sa dali vložit do elektrického náradia alebo nabíjačky len v správnej polohe.

2 sekundy zaznie zvukový signál a takýmto spôsobom signalizuje úplné nabitie akumulátora.

Neprerušované svietenie červenej LED indikácie (24) signalizuje proces nabíjania s redukovaným nabíjacím prúdom. Ked' červená indikácia LED bliká, nabíjanie nie možné.

Chyby – príčiny a odstránenie

Príčina Pomoc
LED indikácie nesvietia
Zástrčka nabíjačky nie je (nie je správne) zasunutá do zásuvky	Zástrčku zasuňte do zásuvky (zasuňte ju celkom)
Zásuvka, sieťová šnúra alebo nabíjačka je poškodená	Skontrolujte sieťové napätie, nabíjačku dajte prípadne preskúšať v autorizovanom servise elektrického náradia Bosch

Nabíjanie nie je možné
Teplota akumulátora sa nenachádza v prípustnom rozsahu	Ochladením alebo zahriatím akumulátora zabezpečte, aby bola teplota akumulátora v prípustnom rozsahu 0 °C (32 °F) až 45 °C (113 °F)
Kontakty akumulátora sú znečistené	Vyčistite kontakty akumulátora, napr. viacnásobným za-sunutím a vysunutím akumu-látora, príp. akumulátor vy-meňte
Akumulátor je poškodený Akumulátor vymeňte za nový
Akumulátor nie je (celkom alebo správne) zasunutý	Zasuňte akumulátor (úplne) do nabíjacej šachty

Stabilizátor napätia (pozri obrázok B)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

Upozornenie: Priemyselné akumulátorové skrutkovače sa môžu alternativne k akumulátorovej prevádzke prevádzkovať aj so stabilizátorom napätia.

Vyobrazená sietová zástrčka sa môže líšit od zástrčky na vašom elektrickom náradí.

Dávajte pozor na to, aby bol stabilizátor napätia vhodný pre vašu domácu elektrickú siet.

Okrem stabilizátora napätia 4EXACT a vhodného sietového kábla potrebujete napätový adaptér, ktorý má rovnaké sietové napätie ako váš skrutkovač.

Napätie na stabilizátore prúdu (LED indikácia) sa musí zhodovat's napátím skrutkovača. Stabilizátor napätia je určený výhradne na napájanie priemyselných akumuláto- rových skrutkovačov Bosch radov EXACT, ANGLE EXACT a BT-EXACT s napátím v rozsahu 9,6 V až 14,4 V. Inak hrozí nebezpečenstvo požiaru a výbuchu.

Prípojka k elektrickému napájaniu

Upozornenie: Nezabudnite, že pri dodaní nie je v elektrickom náradí vložený akumulátor ani napätový adaptér.

Akumulátory nikdy neuchovávajte v akumulátorovom náradí. Akumulátory vydržia dlhšie a budú sa dať lahšie nabíjať vtedy, keď ich budete uschovávať osobitne (nie v náradí). Pamätajte na to, že po dlhšom uskladnení treba akumulátor pred použitím úplne nabiť.

Nabijanie akumulátorov

Pred vložením do ručného elektrického náradia nabite akumulátor vo vhodnej nabíjačke. Presný opis postupu nabíjania nájdete v návode na prevádzku nabíjačky a inštrukciách v tomto návode (pozri „Proces nabíjania“, Stránka 168).

Akumulátor je vybavený tepelnou poistkou NTC, ktorá dovolí nabíjanie len v rozsahu teplôt 0 °C (+32 °F) až 45 °C (+113 °F). Vďaka tomu sa zabezpečí vyššia životnosť akumulátora. Ak sa akumulátor používa správnym spôsobom, môže sa dat znova nabíjať až 3 000-krát.

Vkladanie a vyberanie akumulátora

Zatlačte prepínač smeru otáčania (14) do strednej pozície. Tým sa vypínač (13) zablokuje v pozícií „vyp.“, čím sa zabráni neúmyselnému zapnutiu elektrického náradia. Zasuňte nabitý akumulátor (11) do rukoväti elektrického náradia.

Dbajte na to, aby ste akumulátor správne zasunuli a aby odistovacie tlačidlá (12) citel'ne zapadli do rukoväti elektrického náradia.

▶ Pri vkladaní/vyberaní akumulátora nepoužívajte nási-lie. Akumulátory so zasúvacím kontaktom APT (Akku Pack Top) sú skonštruované tak, aby sa dali vložit do elektrického náradia alebo nabíjačky len v správnej polohe.

Na vybratie akumulátora (11) stlačte na obidvoch stranách odistovacie tlačidlá (12) a akumulátor vytiahnite smerom nadol z elektrického náradia.

Vkladanie a vyberanie napätového adaptéra (pozri obrázok C)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

Vyhl'adajte taký napätový adaptér, ktorý sa hodí k sietovému napätiu vášho ručného elektrického náradia.

Napătové adaptéry sa podl’a napätia odlišujú farbou krytu pripájacej zástrčky D-Sub (26). Teleso pripájacej zástrčky D-Sub pre napätie 9,6 V má svetlomodrú farbu a teleso pripájacej zástrčky pre napätie 14,4 V má čiernu farbu.

Teleso adaptéra (28) sa smie namontovať do priemy-selného akumulátorového skrutkovača alebo ze neho demontovať len vtedy, keď je stabilizátor vypnutý alebo pripájacia zástrčka (26) odpojená od stabilizáto-ra napätia.

Zatlačte prepínač smeru otáčania (14) do strednej pozície. Tým sa vypínač (13) zablokuje v pozícii „vyp.“, čím sa zabráni neúmyselnému zapnutiu elektrického náradia. Zasuňte potom teleso adaptéra (28) do rukováti elektrické- ho náradia. Dbajte na to, aby ste teleso adaptéra správne zasunuli a aby odistovacie tlačidlá (12) citel'ne zapadli do ru- koväti elektrického náradia.

Potom zasuňte pripájaciu zástrčku (26) napáťového adaptéra vhodného k vášmu skrutkovaču do pripájacej zásuvky (25). Priskrutkujte pripájaciu zástrčku (26) v pripájacej zásuvke (25) tak, že obidve skrutky (27) rukou utiahnete.

Výmena nástroja pre skrutkovaciu hlavu s rýchlovýmenným skl'učovadlom (pozri obrázok D)

Prí vkladaní pracovného nástroja dávajte pozor na to, aby spoľahlivo sedel v upínacom mechanizme. Ak by pracovný nástroj nebol pevne spojený s upínacím mechanizmom, mohol by sa uvoľniť a už by sa stal nekontrolovatelňým.

ANGLE EXACT 2 | 3 | 6

Pre tieto priemyselné akumulátorové uhlové skrutkovače je k dispozícii rovná skrutkovacia hlava s 1/4" rýchlovýmenným skľučovadlom (vecné číslo 0 607 453 631).

ANGLE EXACT 2|3|6|7|8|15

Pre tieto priemyselné akumulátorové uhlové skrutkovače je k dispozícii uhlová skrutkovacia hlava s 1/4" rýchlovýmenným skľučovadlom (vecné číslo 0 607 453 630).

Vkladanie pracovného nástroja

Pracovný nástroj (1) vsuňte do upínacieho mechanizmu (2) a rýchlovýmenné sklůčovadlo znova pustite.

Používajte len pracovné nástroje s vhodným zasúvacím koncom (1/4" šesthran).

Nepokúšajte sa vkladať do tohto rýchloupínacieho skl'učovadla vrtáky.

Priemyselné akumulátorové skrutkovače s vypínacou spojkou nie sú vhodné na vrtanie. Spojka sa môže automaticky bez varovania vypnút. Ked' po vypnutí spojky d'alej vrtate, kým vypínacia spojka znova zaberie, elektrické náradie sa vám môže vytrhnút z uchopenia.

Vybratie pracovného nástroja

Pracovný nástroj (1) vyberte z upínacieho mechanizmu (2) a rýchlovýmenné skľučovadlo znova pustite.

Výmena pracovného nástroja pri skrutkovacej hlave s vonkajším štvorhranom

- Pri vkladaní pracovného nástroja dávajte pozor na to, aby spoľahlivo sedel v upínacom mechanizme. Ak by pracovný nástroj nebol pevne spojený s upínacím mecha-

170 | Slovenčina

nizmom, mohol by sa uvoľniť a už by sa stal nekontrolova- tel'ným.

ANGLE EXACT 2|3|6|7|8|15

Pre tieto priemyselné akumulátorové uhlové skrutkovače je k dispozícii uhlová skrutkovacia hlava s 1/4" štvorhranom (vecné číslo 0 607 453 617) a uhlová skrutkovacia hlava s 3/8" štvorhranom (vecné číslo 0 607 453 620).

ANGLE EXACT 17 | 23 | 30

Pre tieto priemyselné akumulátorové uhlové skrutkovače je k dispozícii uhlová skrutkovacia hlava s 3/8" štvorhranom (vecné číslo 0 607 451 618).

Vkladanie pracovného nástroja

Zatlačte kolík na štvorhrane upínacieho mechanizmu (2), napr. tenkým skrutkovačom, dovnútra a pracovný nástroj (1) posuňte cez štvorhran. Dbajte na to, aby výstupok zaskočil do príslušného otvoru ručného pneumatického náradia.

Vybratie pracovného nástroja

Zatlačte kolík vo výreze pracovného nástroja (1) dovnútra a pracovný nástroj vytiahnite z upínacieho mechanizmu (2).

Výmena nástroja pre skrutkovaciu hlavu s vnútorným šesthranom (pozri obrázok E)

▶ Pri vkladaní pracovného nástroja dávajte pozor na to, aby spoľahlivo sedel v upínacom mechanizme. Ak by pracovný nástroj nebol pevne spojený s upínacím mechanizmom, mohol by sa uvoľniť a už by sa stal nekontrolovatel’ným.

ANGLE EXACT 2|3|6|7|8|15

Pre tieto priemyselné akumulátorové uhlové skrutkovače je k dispozícii uhlová skrutkovacia hlava s 1/4" vnútorným šesthranom (vecné číslo 0 607 453 618).

Vkladanie pracovného nástroja

Pracovný nástroj (1) vsuňte do vnútorného šestřhranu upínacieho mechanizmu (2) tak, aby citel'ne zapadol.

Vybratie pracovného nástroja

Vytiahnite pracovný nástroj (1) z upínacieho mechanizmu (2), v prípade potreby klieštami.

Prevádzka

Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.

Uvedenie do prevádzky

Ked' chcete spustiť elektrické náradie, mali by ste najprv nastavit smer otáčania prepínačom smeru otáčania (14): Elektrické náradie sa spustí len vtedy, ked' sa prepínač smeru otáčania (14) nenachádza v strede (blokovanie zapínania).

Nastavenie smeru otáčania (pozri obrázok F)

▶ Prepínač smeru otáčania (14) aktivujte len pri za- stavenom elektrickom náradí.

Pravobežný chod: Na zaskrutkovanie skrutiek zatlačte prepínač smeru otáčania (14) doľava až na doraz.

L'avobežný chod: Na povol'ovanie, príp. vyskrutkovávanie skrutiek zatlačte prepínač smeru otáčania (14) doprava až na doraz.

Zapnutie pracovného svetla

Skrutkovače majú vypínaciu spojku, závislú od krútiaceho momentu, ktorá sa dá nastavit v uvedenom rozsahu. Aktivuje sa vtedy, ked' sa dosiahne nastavený krútiaci moment.

Upozornenie: Ked' použivate skrutkovač s napătovým adap- térom, musíte najprv uviest do prevádzky stabilizátor na- pätia.

Elektrické náradie sa automaticky vypne, len čo dosiahne nastavený krútiaci moment.

Upozornenia týkajúce sa prác

Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.

▶ Na skrutku/maticu prikladajte ručné elektrické náradie iba vo vypnutom stave. Otáčajúce sa pracovné nástroje by sa mohli zošmyknúť.

Nastavenie krútiaceho momentu (pozri obrázky G - I)

Krútiaci moment závisí od napätia pružiny vypínacej spojky. Táto vypínacia spojka vypína pri dosiahnutí nastaveného krútiaceho momentu rovnako pri pravobežnom, ako aj pri l'avobežnom chode náradia.

Na nastavenie individuálneho krútiaceho momentu používajte len dodaný nastavovací nástroj (30).

Posuňte posúvač (7) na elektrickom náradí kompletne naspät.

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Vsuňte klůč s vnútorným šesthranom (31) do pracovného nástroja (30) a pomaly ho otáčajte.

Dodržiavate informačné pokyny pre zakúpený plochý pohonný nadstavec alebo záležitost prekonzultujte so svojím odborným predajcom.

Otáčanie v smere pohybu hodinových ručičiek dáva vyšší krútiaci moment, otáčanie proti smeru pohybu hodinových ručičiek dáva nižší krútiaci moment.

Vyberte nastavovací nástroj (30). Posuňte posúvač (7) znova dopredu, aby bola spojka chránená pred znečistením.

Upozornenie: Potrebné nastavenie závisí od druhu skrutkového spoja a dá sa zistiť na základe praktickej skúšky. Skúšobné skrutkové spojenie prekontrolujte pomocou momentového klúča.

Nastavujte krútiaci moment len v uvedenom rozsahu výkonu, pretože inak by sa vypínacia spojka už neiniciovala.

Označenie nastavenia krútiaceho momentu

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

Na označenie individuálne nastavených krútiacich momentov môžete označovací prstenec (17) vymeníť za označovací prstenec inej farby.

Ak napríklad používate ručné elektrické náradie EXACT s krútiacim momentom 4,5 Nm, môžete použiť na označenie svojho krútiaceho momentu červené označovacie prstence. Ak používate v inej montážnej oblasti d’alšie ručné elektrické náradie EXACT, ktorých krútiaci moment je nastavený na 7,5 Nm, môžete použiť d’alšie označovacie prstence s inými farbami (čierny, modrý, zelený alebo žltý), aby ste označili krútiaci moment v tejto oblasti. Označovacie prstence rôznych farieb sú vlastne iba pomôckou pre montérov, aby vedeli rýchlejšie identifikovať, aký krútiaci moment je na príslušnom ručnom elektrickom náradí nastavený.

Odtlačte označovací prstenec (17) tenkým skrutkovačom, stierkou alebo podobným predmetom.

Vždy používajte ručné elektrické náradie s namontovaným označovacím prstencom, aby ste si boli istý, že teleso náradia je chránené proti prachu a nečistote.

LED indikácia

Indikácia stavu nabitia akumulátora

Ak je potrebné akumulátor (11) nabít, bliká LED indikácia (10) nazeleno a zaznie zvukový signál. Potom je možné vyhotovit už len 6 – 8

zaskrutkovani.

Ak svieti červená indikácia LED, kapacita akumulátora ne-stačí ani na jedno skrutkovanie, alebo ručné elektrické nára-die bolo preťažené. Ručné elektrické náradie sa už nedá zap-núť. Blokovanie zapínania zostáva aktívne dovtedy, kým sa z ručného elektrického náradia vyberie akumulátor a kým sa do neho znova vloži nabitý akumulátor.

Ak bliká LED indikácia (10) načerveno, elektrické náradie je prehriate a je mimo prevádzky. Počkajte chvílu, kým sa bli-

kanie po krátkej chvíli automaticky vypne, až potom začnite s elektrickým náradím opäť pracovať.

Výrazne skrátená prevádzková doba ručného elektrického náradia po každom dobití akumulátora signalizuje, že akumulátor bude treba čoskoro vymeniť za nový. Spotrebované akumulátory dajte na likvidáciu podľa zákonných predpisov/podľa predpisov vašej krajiny.

Indikácia skrutkovacie úkony

Pri dosiahnutí nastaveného krútiaceho momentu sa aktivuje vypínacia spojka. LED indikácia (9) svieti nazeleno.

Ak sa prednastavený krútiaci moment nedosiahol, LED indikácia (9) sa rozsvieti načerveno a zaznie zvukový signál. Skrutkový spoj treba urobit znova.

Ochrana proti opakovaniu

Ak sa pri skrutkovani iniciovala vypínacia spojka, motor sa vypne. Opätovné zapnutie je možné až po 0,7 s prestávke. Takýmto spôsobom sa vyhnete neúmyselnému doťahovaniu už utiahnutých pevných skrutkových spojov.

Nastavenie uhlovej skrutkovacej hlavy

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Uhlovú skrutkovaciu hlavu (3) môžete prestaviť až do ôsmich polôh.

Elektrické náradie pevne držte vidlicovým klůčom (6) založeným na plôške na klůč (5) na prírube uhlovej hlavy.

▶ Elektrické náradie nikdy neupevňuje o kryt telesa.

Vidlicovým klúčom (4) založeným na plôške na klúč (19) povoľte prevlečnú maticu. Prestavte uhlovú skrutkovaciu hlavu (3) vždy o 45° do požadovanej polohy a vidlicovým klúčom (4) založeným na plôške na klúč (19) opäť utiahnite prevlečnú maticu.

Pritom pridržiavajte vidlicovým klůčom (6) za prírubu uhlo-vej skrutkovacej hlavy.

ANGLE EXACT 14CF | 22CF | 29CF

Dodržiavate informačné pokyny pre zakúpený plochý pohonný nadstavec alebo záležitost' prekonzultujte so svojím odborným predajcom.

Nastavenie LED pracovného svetla (pozri obrázok J)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

Odtlačte označovací prstenec (17) tenkým skrutkovačom, stierkou alebo podobným predmetom. Posuňte rozperný krúžok (33) kliešťami dozadu na kryt telesa.

Obidve polovice krytu držiaka LED (16), ktoré obklopujú LED pracovné svetlo (18), sa dajú dať do l’ubovoľnej polohy. Dávajte pozor, aby ste nepoškodili kábel na pracovnom LED svetle a posuňte ho bez zalomenia do pripravenej dutiny (34) v kryte telesa. LED pracovné svetlo (18) zatvorte opăť do obidvoch polovíc krytu držiaka LED (16).

Zatlačte rozperný krúžok (33) a označovací prstenec (17) znova naspáť do pôvodnej polohy.

172 | Magyar

Údržba a servis

Údržba a čistenie

Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.

Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.

Špeciálny prevodovkový tuk (225 ml)

- Každých 150 prevádzkových hodín vyčistite prevodovku pomocou málo agresívneho rozpúšťadla. Dodržiavajte pokyny výrobcu rozpúšťadla o používaní a likvidácii. Prevodovku potom namastite špeciálnym prevodovým tukom Bosch. Toto čistenie zopakujte po prvom čistení po každých d’alších 300 prevádzkových hodinách náradia.

- Pohyblivé časti vypínacej spojky naolejujte po 100 000 skrutkovaniach niekol'kými kvapkami motorového oleja SAE 10/SAE 20. Pohyblivé a valivé časti namastite tukom Molykot. Pri tejto príležitosti súčasne prekontrolujte spojku, či nie je opotrebovaná, aby ste mali istotu, že nebude negatívne ovplyvnená opakovatel'nosť a presnosť práce náradia. Potom sa musí znova nastaviť krútiaci moment spojky.

▶ Údržbové práce a opravy zverte len kvalifikovanému odbornému personálu. Tým sa zabezpečí, že bezpečnosť elektrického náradia zostane zachovaná.

Autorizované servisné stredisko Bosch vykonáva tieto práce rýchlo a spol'ahlivo.

Mastiace a čistiace prostriedky likvidujte so zretel'om na ochranu životného prostredia. Dodržiavajte zákonné predpisy.

Zákaznícka služba a poradenstvo ohľadom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkol'vek otázok a objednávok náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail] www.bosch-pt.sk

Likvidácia

Elektrické náradie, príslušenstvo a obal odovzdajte na recykláciu zodpovedajúcu ochrane životného prostredia.

Podľa Európskej smernice 2012/19/EÚ sa musí nepoužitelné elektrické náradie a podľa európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu v súlade s ochranou životného prostredia.

Akumulátory/batérie:

Pozor: Tieto akumulátory obsahujú kadmium, vysoko jedovatý tažký kov.

Ni-MH: nikel-metalhydridové

Magyar
