Toote tüüp	Juhtmeta tööstuslik nurkkeermemasin
Bränd	Bosch
Mudel	ANGLE EXACT 6 Professional
Nominaalpinge	9,6 V
Maksimaalne pingutusmoment (kõva/pehme) vastavalt ISO 5393	6 / 6 Nm
Tühikäigu pöörlemiskiirus	650 p/min
Kaal vastavalt EPTA protseduurile 01:2014	1,0 kg
Kaitseaste	IP 20
Ühilduv aku tüüp	Ni-Cd või Ni-MH (9,6 V)
Soovitatav aku mahutavus	1,8 Ah või 2,4 Ah (Ni-Cd) ; 2,6 Ah (Ni-MH)
Soovitatav laadija	AL 2450 DV
Pöörlemissuund	Pööratav (paremale/vasakule)
Seiskamissidur	Jah, pöördemomendi eelseadistamisega
LED-valgustus	Jah, tööpiirkonna valgustamiseks
Laetuse oleku näit	Roheline LED (piisav laetus) ja punane (vajalik laadimine)
Riputusseadis	Eemaldatav ripatuskraav
Õige kasutus	Kruvide, mutrite ja keermestatud elementide kinnitamine ja lahtikeeramine
Töötemperatuur	-5 °C kuni +50 °C
Aku säilitustemperatuur	0 °C kuni 45 °C
Hooldus	Regulaarne puhastamine; hammasratta määrimine pärast 150 tundi ja seejärel iga 300 tunni järel
Ohutus	Üldised ja spetsiifilised juhised (isikukaitse, vältige juhuslikku käivitumist)
Kaasasolevad tarvikud	Ei ole kaasas (nurgaadapter, aku, laadija jne ostetakse eraldi)
Müügijärgne teenindus	Bosch SAV: remont, varuosad, nõustamine

Korduma kippuvad küsimused - ANGLE EXACT 6 Professional BOSCH

Kuidas laadida ANGLE EXACT 6 Professional nurkkeermemasina akut?

Kasutage soovitatud laadijat AL 2450 DV. Ühendage laadija vooluvõrku, sisestage aku pesasse. Roheline LED vilgub laadimise ajal ja põleb pidevalt, kui laadimine on lõppenud. Kostub helisignaal.

Kuidas reguleerida pingutusmomenti?

Libistage pöördemomendi eelseadistuse liugur (7) tahapoole. Sisestage reguleerimistööriist (30) reguleerimisketta (32) sälku ja keerake päripäeva, et suurendada pöördemomenti, vastupäeva, et vähendada. Pärast reguleerimist viige liugur tagasi ettepoole.

Millised akud sobivad?

Nurkkeermemasin võtab vastu Ni-Cd ja Ni-MH akusid pingega 9,6 V, APT pistikuotsaga. Tüübid on toodud kasutusjuhendis (nt Ni-Cd 1,8 Ah puhul 2 607 335877).

Kuidas vahetada töötarvikut?

Kiirkinnituspadruni puhul: tõmmake padrun (29) ettepoole, sisestage tarvik (1) tööriistahoidikusse (2), vabastage padrun. Isasnelikantpistikuga: lükake tõkis tagasi ja asetage tarvik. Veenduge, et see on kindlalt kinnitatud.

Mida teha, kui kasutamise ajal süttib punane LED?

Punane LED näitab, et aku on tühi või tööriist on ülekoormatud. Kui see vilgub, on tööriist ülekuumenenud: oodake mõni hetk. Kui see põleb pidevalt, laadige aku või kasutage laetud akut.

Kas ma saan kasutada nurkkeermemasinat puurina?

Ei. See nurkkeermemasin ei ole mõeldud puurimiseks. Seiskamissidur võib äkitselt lahti minna, põhjustades kontrolli kaotuse. Kasutage seda ainult kruvimiseks.

Kuidas hooldada nurkkeermemasinat?

Puhastage regulaarselt tööriista ja ventilatsiooniavasid. Pärast 150 töötundi puhastage hammasratast pehme lahustiga ja määrige spetsiaalse Boschi määrdega. Korrake iga 300 tunni järel. Määrige sidurit pärast 100 000 kruvimist mootoriõliga SAE 10/20.

Kust leida varuosi?

Varuosad on saadaval Boschi müügijärgse teeninduse kaudu. Külastage veebisaiti www.bosch-pt.com või võtke ühendust oma riigi müügijärgse teenindusega (kontaktandmed kasutusjuhendis).

Kas nurkkeermemasinat saab kasutada vooluvõrgust toitel?

Jah, kasutades pingeadapterit (28) ja stabiliseeritud toiteplokki 4EXACT. Valige adapter, mille pinge on sama kui tööriistal (9,6 V). Ärge kunagi kasutage ilma sobiva adapterita.

Millised on peamised ohutusjuhised?

Kandke alati kaitseprille. Ärge kandke lahtisi riideid. Enne aku ühendamist veenduge, et lüliti on väljalülitatud asendis. Vältige kokkupuudet peidetud kaablitega. Tutvuge täieliku kasutusjuhendiga.

KASUTUSJUHEND ANGLE EXACT 6 Professional BOSCH

et Algupärane kasutusjuhend

Eesti...... Lehekülg 282

Üldised ohutusnõuded elektriliste tööriistade kasutamisel

HOIATUS

Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised

ning tutvuge köigi jooniste ja spetsifikatsioonidega.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvörku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

▶ Hoidke tööpiirkond puhas ja hästi valgustatud.

Korrastamata või valgustamata töökoht võib põhjustada önnetusi.

- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.

Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.

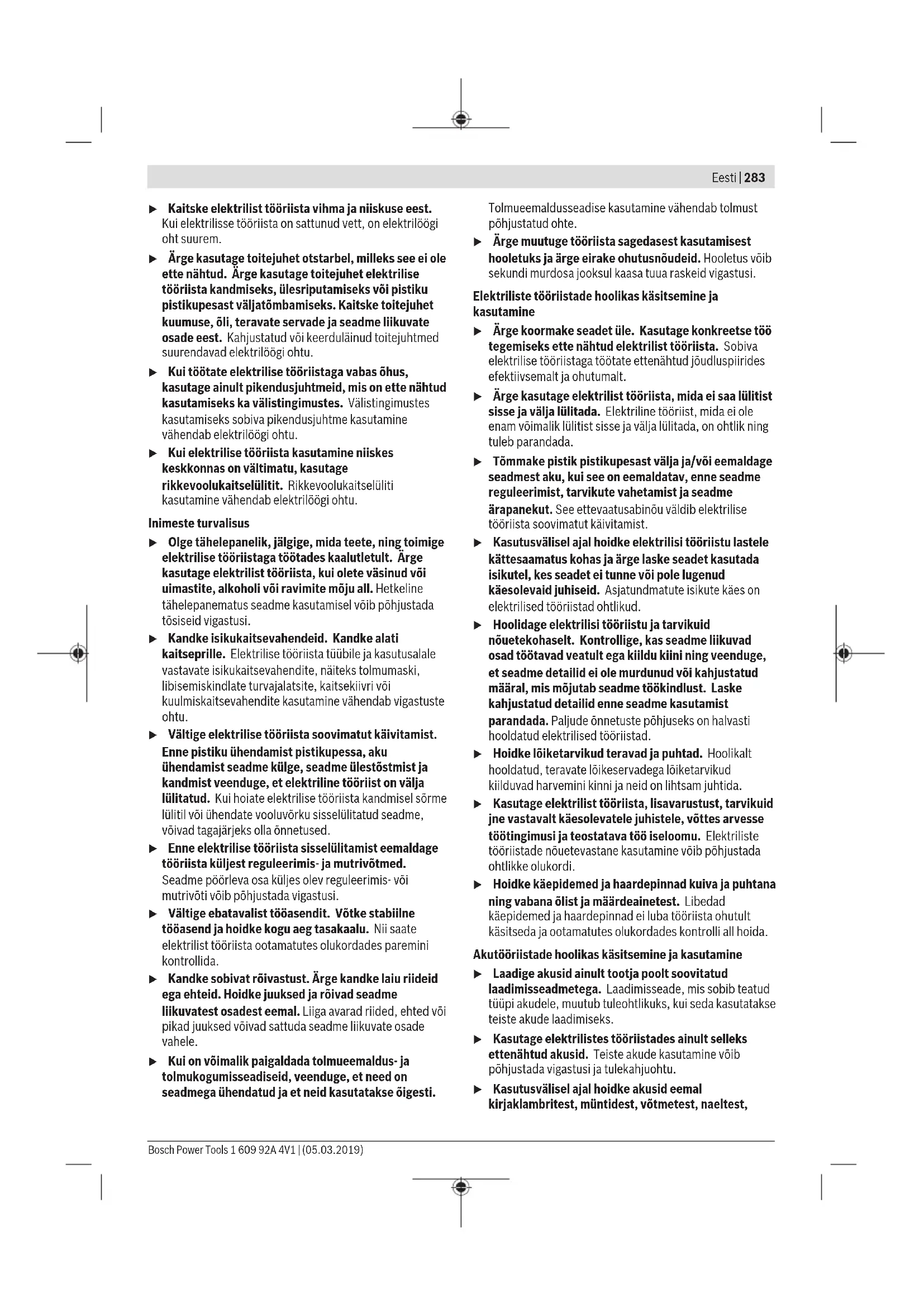

Elektriohutus

Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.

• Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
• Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
  Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
  Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

• Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
  Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
  Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lüllitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselüllitatud seadme, võivad tagajärjeks olla önnetused.
  Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
  Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
  Kandke sobivat röivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja röivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
  Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti.

Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

- Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

• Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jöudluspiirides efektiivsemalt ja ohutumalt.
• Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
  Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
  Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
  Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
  Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
  ▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
  Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

Akutööriistade hoolikas käsitsemine ja kasutamine

▶ Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.
▶ Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine vöib pöhjustada vigastusi ja tulekahjuohtu.
▶ Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, vötmetest, naeltest,

284 | Eesti

kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada.

Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.

Väärkasutuse korral võib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.
- Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju.
Kaitske akut ja elektrilist tööriista tule ja väga körgete temperatuuride eest. Kokkupuude tulega või üle 130 °C temperatuuriga võib põhjustada plahvatuse.
Järgige kõiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu.

Teenindus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.
- Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.

Ohutusnõuded kruvikeerajate kasutamisel

Tehes töid, mille puhul vöib kinnitusdetail tabada varjatud elektrijuhtmeid, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Kinnitusdetailid, mis puutuvad kokku pingestatud elektrijuhtmega, vöivad seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.
▶ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilögioht.
Hoidke elektrilist tööriista tugevasti kinni. Kruvide kinnipingutamise ja lahtikeeramisel võivad lühiajaliselt tekkida suured reaktsioonijõumomendid.
Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.
▶ Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.
▶ Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või

plahvatada. Ôhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.

▶ Ärge avage akut. Esineb lühise oht.
▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti lõögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.

Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.

Lülitage elektriline tööriist kohe välja, kui tarvik kinni kiilub. Olge valmis suurteks reaktsioonijõumomentideks, mis põhjustavad tagasilöögi. Tarvik kiilub kinni, kui elektrilisele tööriistale rakendatakse ülekoormust või kui see läheb töödeldavas toorikus kalde alla.

HOIATUS

Käiamisel, saagimisel, lihvimisel, puurimisel ja muul sellesarnasel

tegevusel tekkiv tolm vöib möjuda vähkitekitavalt, väärarendeid pöhjustavalt vöi mutatsioone esilekutsuvalt. Mõned sellistes tolmudes sisalduvad ained on:

plii pliisisaldusega värvises ja lakkides; kristalliline ränimuld tellistes, tsemendis ja muudel müüriöödel; arseen ja kromaat keemiliselt töödeldud puidus. Haigestumise risk oleneb sellest, kui sageli te nende ainetega kokku puutute. Ohu vähendamiseks peaksite töötama ainult hästi ventileeritud ruumides, kasutades vastavat kaitsevarustust (nt spetsiaalselt konstrueeritud hingamiskaitseseadmeid, mis ka köige väiksemad tolmuosakesed välja filtreerivad).

Vältige juhuslikku sisselülitamist. Enne kui aku kohale asetate, kontrollige, et sisse-/väljalüliti on väljalülitatud asendis. Kui hoiate elektrilise tööriista kandmisel sörme sisse-/väljalülitil või paigaldate aku sisselülitatud tööriista, võib tagajärjeks olla önnetus.
▶ Kasutage ainult laitmatus korra, mitte kulunud vahetatavaid tööriistu. Defektsed vahetatavad tööriistad võivad murduda ja tekitada vigastusi ning varalist kahju.
▶ Vahetatava tööriista paigaldamisel jälgige, et see tööriistahoidikusse kindlalt kinnitub. Kui vahetatav tööriist ei ole tööriistahoidikuga kindlalt seotud, võib see lahti tulla ja kontrollimatuks osutuda.
▶ Olge ettevaatlik pikkade kruvide sissekeeramisel, olenevalt kruvi tüübist ja kasutatud vahetatavast tööriistast on libisemisoht. Pikad kruvid võivad tihti kontrolli alt väljuda ja seadme kasutajat vigastada.
▶ Enne elektrilise tööriista sisselülitamist kontrollige seatud pöörlemissuunda. Kui soovite näiteks kruvi lahti päästa ja pöörlemissuund on seatud nii, et kruvi sisse keeratakse, vöib elektrilise tööriista liikumine olla äkiline ja kontrollimatu.

- Ärge kasutage elektrilist tööriista puurmasinana.

Väljalülitussiduriga seadmed ei sobi puurimiseks. Sidur vöib automaatselt ja ette hoiatamata välja lülituda.

Toote kirjeldus ja kasutusjuhend

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Seade on ette nähtud etteantud mõõtme- ja võimsuspiirides kruvide, mutrite ja muude keermestatud kinnituselementide sissekeeramiseks ja lahtipäästmiseks.

Elektriline tööriist ei sobi kasutamiseks puurmasinana; vigastuste ja varalise kahju vältimiseks ei tohi väljalülitussiduriga elektrilist tööriista kasutada mitte kunagi puurimiseks.

ANGLE EXACT 14CF | 22CF | 29CF

Aeglase töö töttu vastupäeva pöörlemisel on elektriline tööriist ette nähtud kasutamiseks avatud lapikadapteriga. Ta sobib kasutamiseks ainult ühelt küljelt ligipääsetavate keermesliidete, nt torustike korral.

Seade ei sobi keermesliidete lahtipäästmiseks.

Elektriline tööriist ei sobi kasutamiseks puurmasinana; vigastuste ja varalise kahju vältimiseks ei tohi väljalülitussiduriga elektrilist tööriista kasutada mitte kunagi puurimiseks.

Kujutatud komponendid

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

(1) Vahetatav tööriist (nt kruvikeeramisotsak)
(2) Tööriistahoidik
(3) Nurkkruvikeerajapea
(4) Harkvōti vōtmeavaga 27 mm

(5) Nurkkruvikeerajapea ääriku võtmepind
(6) Harkvõti võtmeavaga 22 mm
(7) Pöördemomendi eelvaliku liugur
(8) Riputusklamber
(9) Keermesühenduste LED-näit
(10) Aku laetuseseisundi LED-näit
(11) APT-pistikühendusega aku
(12) Aku lukustuse vabastamisnupp
(13) Sisse-/väljalüliti
(14) Pöörlemissuuna ümberlüliti
(15) Riputusklambri kinnitussoon
(16) LED-hoidik
(17) Märgistusröngas
(18) Töövalgusti
(19) Kübarmutri võtmepind
(20) Kontramutter
(21) Laadimiseade
(22) Vörgupistik
(23) Laadimisseadme roheline LED-näit
(24) Laadimisseadme punane LED-näit
(25) Pingeadapteri ühenduspuks 4EXACT-il
(26) D-Sub-ühenduspistik
(27) D-Sub-ühenduspistiku kruvid
(28) Pingeadapter
(29) Kiirvahetuspadrun
(30) Seadetööriist
(31) Sisekuuskantvõti
(32) Seadeketas
(33) Vedrurōngas
(34) Ōōnsus korpuse kattes
(35) Käepide (isoleeritud haardepind)

Kujutatud või kirjeldatud lisavarustus ei kuulu tavalisse tarnemahtu. Lisavarustuse täieliku loetelu leiate meie lisavarustusprogrammist.

Tehnilised andmed

Tööstuslik aku-nurkkruvikeeraja ANGLE EXACT 2 3 6
Tootenumber		0 602 490 647 0 602 490 656 0 602 490 652
Max pöördemoment tugeval/nõrgal kruvikeeramisrežiimil ISO 5393 kohaselt	Nm 2/2 3/3 6/6
Tühikäigu-pöörlemiskiirus n_o	min ^-1	110 420 650
Nimipinge V 9,6 9,6 9,6
Pöörlemissuund		ΩΩ	ΩΩ
Kaal EPTA-Procedure 01:2014 järgi kg 1,0 1,0 1,0
Kaitseaste IP 20 IP 20 IP 20

Tööstuslik aku-nurkkruvikeeraja ANGLE EXACT 7 8 15
Tootenumber	0 602 490 669 0 602 490 651 0 602 490 650

286|Eesti

Tööstuslik aku-nurkkruvikeeraja ANGLE EXACT 7 8 15

Max pöördemoment tugeval/nõrgal kruvikeeramisrežiimil ISO 5393 kohaselt	Nm 7/7 9/9 15/15
Tühikäigu-pöörlemiskiirus n_0	min^-1	110 420 250
Nimipinge V 9,6 9,6 9,6
Pöörlemissuund		ΩΩ	ΩΩ
Kaal EPTA-Procedure 01:2014 järgi kg 1,0 1,0 1,0
Kaitseaste IP 20 IP 20 IP 20

Tööstuslik aku-nurkkruvikeeraja ANGLE EXACT 17 23 30

Tootenumber		0 602 490 675 0 602 490 673 0 602 490 671
Max pöördemoment tugeval/nõrgal kruvikeeramisrežiimil ISO 5393 kohaselt	Nm ^-1	17/13 23/20 30/28
Tühikäigu-pöörlemiskiirus n _0		560 320 220
Nimipinge V 14,4 14,4 14,4
Pöörlemissuund		ΩΩ	ΩΩ	ΩΩ
Kaal EPTA-Procedure 01:2014 järgi kg 1,5 1,5 1,5
Kaitseaste IP 20 IP 20 IP 20

Tööstuslik aku-nurkkruvikeeraja ANGLE EXACT 14CF 22CF 29CF

Tootenumber		0 602 490 690 0 602 490 693 0 602 490 691
Max pöördemoment tugeval kruvikeeramisrežiimil päripäeva pöörlemisel ^A)	Nm 10 16 20
Tühikäigupöörlemiskiirus n _0 päripäeva pöörlemisel ^A)	min ^-1	340 440 300
Nimipinge V 9,6 14,4 14,4
Pöörlemissuund		ΩΩ	ΩΩ	ΩΩ
Kaal EPTA-Procedure 01:2014 järgi kg 1,0 1,5 1,5
Kaitseaste IP 20 IP 20 IP 20

A) Vastupäeva pöörlemisel on elektrilised tööriistad aeglasemad ja väiksema pöördemomendiga. Sõltuvalt lapikadapteri ülekandesuhtest muutub vahetatava tööriista pöörmiskiirus ja pöördemoment.

Ni-Cd-akukomplekt		9,6	9,6	12,0	12,0	14,4	14,4
Tootenumber		2 607 335877	2 607 335659	2 607 335879	2 607 335375	2 607 335881	2 607 335655
Akuelementide arv		8	8	10	10	12	12
Aku pinge	V	9,6	9,6	12,0	12,0	14,4	14,4
Mahtuvus	Ah	1,8	2,4	1,8	2,4	1,8	2,4
Kaal EPTA-Procedure01:2014 järgi	kg	0,45	0,50	0,65	0,70	0,70	0,80
soovitatavadlaadimisseadmed		AL 2450 DV	AL 2450 DV	AL 2450 DV	AL 2450 DV	AL 2450 DV	AL 2450 DV

Ni-MH-aku	9,6 12,0 14,4
Tootenumber	2 607 335 681 2 607 335 683 2 607 335 685
Akuelementide arv	8 10 12
Aku pinge	V 9,6 12,0 14,4
Mahtuvus	Ah 2,6 2,6 2,6
Kaal EPTA-Procedure 01:2014 järgi kg 0,55 0,70 0,80
soovitatavad laadimisseadmed	AL 2450 DV	AL 2450 DV	AL 2450 DV

Nurkkruvikeerajapea	■ 1/4"	■ 3/8"	■ 3/8"	● 1/4"	SWF ● 1/4"
Tootenumber	0 607 453 617 0 607 453 620 0 607 451 618 0 607 453 618 0 607 453 630
Max pöördemoment tugeval kruvikeeramisrežiimil vastavalt standardile ISO 5393	Nm 20 25 30 20 20
Kaal EPTA-Procedure 01:2014 järgi	kg 0,23 0,23 0,27 0,23 0,23

Sirge kruvikeerajapea SWF 1/4"
Tootenumber		0 607 453 631
Max pöördemoment tugeval kruvikeeramisrežiimil vastavalt standardile ISO 5393	Nm	6
Kaal EPTA-Procedure 01:2014 järgi kg 0,22

Andmed müra/vibratsiooni kohta

Müratase, määratud vastavalt EN 62841-2-2.

Elektrilise tööriista ekvivalentne heliröhutase on tavaliselt 70 dB(A). Möötemääramatus K = 3 dB. Müratase vöib töötamisel olla körgem kui 80 dB(A).

Kasutage kuulmiskaitsevahendeid!

Vibratsioonitase a_h (kolme suuna vektorsumma) ja mõõtemääramatus K, mõõdetud vastavalt EN 62841-2-2: kruvikeeramine: a_h < 2,5 m/s^2, K = 1,5 m/s^2 .

Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks.

Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.

Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada.

Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.

Paigaldus

Tarnekomplekt

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Need tööstuslikud aku-nurkkruvikeerajad tarnitakse ilma vahetatavate tööriistade, nurkkruvikeerajapea, sirge kruvikeerajapea, akukomplekti, laadimisseadme, pinge konstantsena hoidva seadise või pingeadapterita.

Pingeadapterid on ette nähtud üksnes Boschi tööstuslike aku-nurkkruvikeerajate ühendamiseks pinget konstantsena hoidva seadisega 4EXACT.

ANGLE EXACT 14CF | 22CF | 29CF

Need tööstuslikud aku-nurkkruvikeerajad tarnitakse ilma vahetatavate tööriistade, lapikadapteri, vaheääriku, akukomplekti, laadimisseadme, pinget konstantena hoidva seadise või pingeadapterita.

Pingeadapterid on ette nähtud üksnes Boschi tööstuslike aku-nurkkruvikeerajate ühendamiseks pinget konstantsena hoidva seadisega 4EXACT.

Töö- ja hoiutingimused

Seade on ette nähtud kasutamiseks üksnes sisetingimustes.

Laitmatuks tööks peab lubatud

keskkonnatemperatuur olema vahemikus -5 °C kuni +50 °C (23 °F kuni 122 °F), suhtelisel, mittekondenseeruval öhuniiskusel 20 kuni 95%.

Akuelementide kahjustuste vältimiseks tuleb akut hoida temperatuuril 0 °C (32 °F) kuni 45 °C (113 °F).

Nurkkruvikeerajapea paigaldamine

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Nendele tööstuslikele aku-nurkkruvikeerajatele tuleb köigepealt paigaldada sobiv nurkkruvikeerajapea (vaadake „Tehnilised andmed“, Lehekülg 285).

Enne kruvikeerajapea paigaldamist, nihutamist või eemaldamist veenduge, et põörlemissuuna ümberlüliti on keskasendis (sisselülitustõkis) või et aku on elektrilisest tööriistast eemaldatud.

Hoidke elektrilist tööriista harkvõtmega (6) nurkpeaääriku võtmepinnast (5) haarates kinni.

- Ärge haarake elektrilise tööriista kinnitamiseks mitte kunagi korpuse kesta pooltest.

Asetage nurkkruvikeerajapea (3) äärikule soovitud asendisse ja keerake harkvõtmega (4) võtmepinnast (19) haarates kübarmutter kinni.

Sealjuures hoidke harkvõtmega (6) nurkpeaäärikust vastu.

ANGLE EXACT 14CF | 22CF | 29CF

288|Eesti

Nimetatud tööstuslikele aku-nurkkruvikeerajatele tuleb köigepealt paigaldada sobiv lapikadapter. Saadaval on erinevad lapikadapterid.

Küsige sobivat lapikadapterit müügiesindusest.

Järgige lapikadapteri paigaldusjuhiseid.

Riputusseadis

Riputusklambriga (8) saate elektrilise tööriista kinnitada riputusseadisele.

Asetage riputusklamber (8) elektrilisele tööriistale ja laske soones (15) fikseeruda.

- Kontrollige regulaarselt riputusklambri ja riputusseadise konksu seisundit.

Laadimistoiming

Suunis: Laadimisseadmed ja akud ei kuulu tarnemahtu. Joonisel kujutatud võrgupistik võib erineda teie elektrilise tööriista pistikust.

- Kontrollige, et laadimisseade ja aku sobivad teie riigis kasutatava vooluvõrguga.

Laadimisseade AL 2450 DV (vt jn A)

Ühendage laadimisseadme (21) vörgupistik (22) elektrilisse vooluvörku ja asetage aku (11) öiges asendis laadimisseadme pessa.

Aku paigaldamisel/eemaldamisel ärge rakendage jõudu. APT-pistikkontaktiga (Akku Pack Top) akud on nii konstrueritud, et neid saab elektrilisse tööriista või laadimisseadmesse asetada ainult õiges asendis.

Roheline LED-näit (23) hakkab vilkuma. See näitab laadimisvoolu olemasolu. Kui aku on täiesti täis laetud, peatu laadimistoiming automaatselt. Kui roheline LED-näit enam ei vilgu, vaid põleb pidevalt, on laadimitoiming löppenud. Umbes 2 sekundi vältel kölab helisignaal, mis annab märku sellest, et aku on täielikult laetud.

Punase LED-näidu (24) pidev põlemine teatab vähendatud laadimisvooluga laadimistoimingust. Kui punane LED-näit vilgub, ei ole laadimistoiming võimalik.

Vead - põhjused ja kõrvaldamine

Põhjus Kõrvaldamine
LED-näidud ei põle

Laadimisseadme pistik ei ole (õigesti) pistikupessa ühendatud	Lükake pistik (lõpuni) pistikupessa
Pistikupesa, võrgukaabel või laadimisseade on defektne	Kontrollige võrgupinget, laske laadimisseadet vajaduse korral mõnes Boschi elektriliste tööriistade volitatud klienditeeninduses kontrollida

Laadimistoiming ei ole võimalik

Aku temperatuur on väljaspool lubatud vahemikku

Viige aku temperatuur jahutamise või soojendamisega lubatud temperatuuriipirkonda

Põhjus Körvaldamine

	vahemikus 0 °C (32 °F) kuni45 °C (113 °F)
Aku kontaktid on määrdunud	Puhastage aku kontaktid, selleks pange aku mitu korda laadimisseadmesse ja eemaldage sealt, vajaduse korral vahetage aku
Aku on defektne Vahetage aku
Aku ei ole (õigesti) sisse asetatud	Asetage aku (täielikult) laadimispessa

Pinget konstantsena hoidev seadis (vt jn B)

ANGLE EXACT 2|3|6|7|8|14CF|15|17| 22CF|23|29CF|30

Suunis: Tööstuslikke aku-nurkkruvikeerajaid saab alternatiivselt akurežiimile kasutada ka pinget konstantsena hoidva seadisega.

Joonisel kujutatud võrgupistik võib erineda teie elektrilise tööriista pistikust.

▶ Veenduge, et konstantse pinge hoidja sobib teie riigis kasutatava vooluvõrguga.

Lisaks pinget konstantsena hoidvale seadisele 4EXACT ja sobivale võrgukaablile vajate oma kruvikeerajale vastava nimipingega pingeadapterit.

▶ Pinge konstantse pinge hoidjal (LED-näit) peab vastama pingele kruvikeerajal. Konstantse pinge hoidja sobib ainult Boschi tööstuslikele akukruvikeerajatele ridadest EXACT, ANGLE EXACT ja BT-EXACT pingega vahemikus 9,6 V kuni 14,4 V. Muudel juhtudel on tulekahju ja plahvatuse oht.

Vooluvõrguga ühendamine

Suunis: Palun pange tähele, et tarnimisel ei ole elektrilises tööriista akut ega pingeadapterit.

- Ärge hoidke akusid mitte kunagi akuseadmes. Akud peavad kauem vastu ja neid on parem laadida, kui neid hoida eraldi. Ärge unustage akut pärast pikemaajalist seismist enne kasutamist täielikult täis laadida.

Aku laadimine

Enne elektrilisse tööriista paigaldamist laadige akut selleks ette nähtud laadimisseadmes. Laadimistoimingu täpset kirjeldust vaadake palun laadimiseadme kasutusjuhendist ja selle juhendi suunistest (vaadake „Laadimistoiming“, Lehekülg 288).

Aku on varustatud NTC-temperatuurikontrolliga, mis lubab akut laadida üksnes temperatuurivahemikus 0 °C (+32 °F) kuni 45 °C (+113 °F). See tagab aku pika kasutusea. Öige kasutuse korral saab akut laadida kuni 3000 korda.

Uus või pikemat aega kasutamata aku saavutab oma täieliku võimsuse alles umbes 5 laadimis- ja tühjenemistsükli järel. Akut tuleb järellaadida ainult siis, kui elektrilise tööriista LED-näit „Aku laetuseisund“ põleb punaselt.

Aku paigaldamine ja eemaldamine

Lükake pöörlemissuuna ümberlüliti (14) keskasendisse. See lukustab sisse-/väljalüliti (13) asendis „Väljas“, millega tökestatakse elektrilise tööriista juhuslik sisselülitamine. Lükake laetud aku (11) elektrilise tööriista käepidemesse. Jälgige, et aku asetatakse sisse öiges asendis ja lukustuse vabastamisnupud (12) tuntavalt elektrilise tööriista käepidemes fikseeruvad.

Aku paigaldamisel/eemaldamisel ärge rakendage jõudu. APT-pistikkontaktiga (Akku Pack Top) akud on nii konstrueritud, et neid saab elektrilisse tööriista või laadimisseadmesse asetada ainult õiges asendis.

Aku (11) eemaldamiseks vajutage lukustuse vabastamisnuppu (12) mölemal küljel ja tömmake aku käepidemest allapoole välja.

Pingeadapteri paigaldamine ja eemaldamine (vt jn C)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

Valige oma elektrilise tööriista nimipingega sobiv pingeadapter.

Pingeadaptereid eristatakse pinge järele vastavalt D-Subühenduspistiku korpus (26) värvile. 9,6 V pingele ette nähtud D-Sub-ühenduspistiku korpus on helesinist värvi ja 14,4 V pingele ettenähtud D-Sub-ühenduspistiku korpus on musta värvi.

Adapteri korpust (28) tohib tööstuslikku akukruvikeerajasse paigaldada või sealt eemaldada ainult välja lülitatud konstantse pinge hoidja või konstantse pinge hoidjast lahutatud ühenduspistiku (26) korral.

Lükake pöörlemissuuna ümberlüliti (14) keskasendisse. See lukustab sisse-/väljalüliti (13) asendis „Väljas“, millega tökestatakse elektrilise tööriista juhuslik sisselülitamine. Seejärel lükake adapteri korpus (28) tööstusliku akukruvikeeraja käepidemesse. Jälgige, et adapteri korpus asetatakse sisse öiges asendis ja lukustuse vabastamisnupud (12) tuntavalt elektrilise tööriista käepidemes fikseeruvad.

Seejärel ühendage teie elektrilise tööriistaga sobiva pingeadapteri ühenduspistik (26) ühenduspesaga (25). Kruvige ühenduspistik (26) ühenduspessa (25) kinni, pingutades mölemad kruvid (27) käejõuga. Pingeadapteri eemaldamiseks päästke lahti mölemad kruvid (27) väljalülitatud konstantse pinge hoidja ühenduspistikul (26) ja tömmake ühenduspistik ühenduspesast (25) välja. Seejärel vajutage mölemalt poolt lukustusnuppusid (12) ja tömmake adapteri korpus (28) elektrilise tööriista käepidemest välja.

Tööriistavahetus kiirvahetuspadruniga kruvikeerajapea korral (vt jn D)

Vahetatava tööriista paigaldamisel jälgige, et see tööriistahoidikusse kindlalt kinnitub. Kui vahetatav tööriist ei ole tööriistahoidikuga kindlalt seotud, võib see lahti tulla ja kontrollimatuks osutuda.

ANGLE EXACT 2 | 3 | 6

Nende tööstuslike aku-nurkkruvikeerajate jaoks on saadaval 1/4"-kiirvahetuspadruniga sirge kruvikeerajapea (tootenumber 0 607 453 631).

ANGLE EXACT 2|3|6|7|8|15

Nende tööstuslike aku-nurkkruvikeerajate jaoks on saadaval 1/4"-kiirvahetuspadruniga nurkkruvikeerajapea (tootenumber 0 607 453 630).

Vahetatava tööriista paigaldamine

Tömmake kiirvahetuspadrunit (29) ettepoole. Asetage vahetatav tööriist (1) tööriistahoidikusse (2) ja vabastage kiirvahetuspadrun.

Kasutage ainult sobiva ühendussabaga (1/4"-kuuskant) vahetatavaid tööriistu.

Ärge püüdke paigaldada sellesse kiirkinnituspadrunisse puure.

Väljalülitussiduriga tööstuslikud aku-nurkkruvikeerajad ei sobi puurimiseks. Sidur võib automaatselt ja ette hoiatamata välja lülituda. Kui puurimist pärast siduri väljalülitumist jätkata, võib elektriline tööriist enne väljalülitussiduri uuesti rakendumist teie haardest lahti pääseda.

Vahetatava tööriista eemaldamine

Tömmake kiirvahetuspadrunit (29) ettepoole. Võtke vahetatav tööriist (1) tööriistahoidikust (2) välja ja vabastage kiirvahetuspadrun.

Tööriistavahetus välisnelikandiga kruvikeerajapea korral

Vahetatava tööriista paigaldamisel jälgige, et see tööriistahoidikusse kindlalt kinnitub. Kui vahetatav tööriist ei ole tööriistahoidikuga kindlalt seotud, võib see lahti tulla ja kontrollimatuks osutuda.

ANGLE EXACT 2|3|6|7|8|15

Nende tööstuslike aku-nurkkruvikeerajate jaoks on saadaval 1/4"-nelikandiga nurkkruvikeerajapea (tootenumber 0 607 453 617) ning 3/8"-nelikandiga nurkkruvikeerajapea (tootenumber 0 607 453 620).

ANGLE EXACT 17 | 23 | 30

Nende tööstuslike aku-nurkkruvikeerajate jaoks on saadaval 3/8"-nelikandiga nurkkruvikeerajapea (tootenumber 0607451618).

Vahetatava tööriista kohale asetamine

Suruge tihvt tööriistahoidiku (2) nelikandil, nt kitsa kruvikeerajaga, sisse ja lükake vahetatav tööriist (1) nelikandile. Veenduge, et tihvt fikseerub vahetatava tööriista väljalõikes.

Vahetatava tööriista eemaldamine

Suruge tihvt vahetatava tööriista (1) väljalõikes sisse ja tömmake vahetatav tööriist tööriistahoidikult (2) maha.

Tööriistavahetus sisekuuskandiga kruvikeerajapea korral (vt jn E)

▶ Vahetatava tööriista paigaldamisel jälgige, et see tööriistahoidikusse kindlalt kinnitub. Kui vahetatav

290 | Eesti

tööriist ei ole tööriistahoidikuga kindlalt seotud, vöib see lahti tulla ja kontrollimatuks osutuda.

ANGLE EXACT 2|3|6|7|8|15

Vahetatava tööriista kohale asetamine

Lükake vahetatav tööriist (1) tööriistahoidiku (2) sisekuuskanti, kuni ta tuntavalt fikseerub.

Vahetatava tööriista eemaldamine

Tömmake vahetatav tööriist (1) tööriistahoidikust (2), vajadusel tange kasutades, välja.

Kasutamine

Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või

kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.

Seadme kasutuselevött

Kui soovite elektrilist tööriista käivitada, peate köigepealt pöörlemissuuna ümberlülitiga (14) seadma pöörlemissuuna: Elektriline tööriist käivitub ainult siis, kui pöörlemissuuna ümberlüliti (14) ei ole keskasendis (sisselülitustökis).

Pöörlemissuuna seadmine (vt jn F)

▶ Vajutage pöörlemissuuna ümberlülitiit (14) ainult seisva elektrilise tööriista korral.

Päripäeva: kruvide sissekeeramiseks vajutage pöörlemissuuna ümberlüliti (14) vasakule kuni piirajani.

Vastupäeva: kruvide lahtipäästmiseks või väljakeeramiseks vajutage pöörlemissuuna ümberlüliti (14) paremale kuni piirajani.

Töövalgusti sisselülitamine

Töövalgusti (18) vöimaldab ebasobivates valgustusoludes valgustada kruvimiskohta. Töövalgusti (18) lülitate sisse sisse-/väljalülitit (13) kergelt vajutades. Kui vajutate sisse-/väljalülitit tugevamini, lülütub seade sisse ja töövalgusti põleb edasi.

- Ärge vaadake otse töövalgustisse, see vöib teid pimestada.

Sisse-/väljalülitamine

Kruvikeerajatel on pöördemomendist söltuv väljalülitussidur, mis on etteantud vahemikus seatav. See rakendub seatud pöördemomendi saavutamisel.

Suunis: Kui kasutate kruvikeerajat pingeadapteriga, peate köigepealt kasutusele võtma konstantse pinge hoidja. Elektrilise tööriista sisselülitamiseks vajutage sisse-/ väljalülti (13) lõpuni.

Seatud pöördemomendi saavutamisel lülitub elektriline tööriist automaatselt välja.

▶ Sisse-/väljalüliiti (13) enneaegsel vabastamisel ei saavutata eelseatud pöördemomenti.

Tööjuhised

Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
▶ Asetage elektriline tööriist mutrile/kruvile ainult väljalülitatult. Pöörlevad vahetatavad tööriistad vöivad maha libiseda.

Pöördemomendi seadmine (vaata jooniseid G - I)

Pöördemoment sõltub väljalülitussiduri vedru eelpingest. Väljalülitussidur rakendub seatud pöördemomendi saavutamisel nii päri- kui vastupäeva pöörlemisel. Individuaalse pöördemomendi seadmiseks kasutage ainult kaasasolevat seadetööriista (30).

Lükake liugur (7) elektrilisel tööriistal löpuni tagasi.

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Asetage sisekuuskantvõti (31) vahetatavasse tööriista (30) ja keerake seda aeglaselt.

Niipea kui läbi korpuse ava on näha siduris väike kühm (seadeketas (32)) ühendage seadetööriist (30) selle kühmuga ja pöörake seda.

ANGLE EXACT 14CF | 22CF | 29CF

Juhinduge lisaks ostetud lapikadapteri kohta käivast informatsioonist või pidage nõu müügiesindajaga.

Päripäeva pööramine annab suurema pöördemomendi, vastupäeva pööramine väiksema pöördemomendi.

Eemaldage seadetööriist (30). Siduri kaitsemiseks määrdumise eest lükake liugur (7) jälle ettepoole.

Suunis: Vajalik seade oleneb keermesühenduse tüübist ja seda saab köige paremini määrata praktilise katsetamisega. Kontrollige proovi-keermesühendust pöördemomendivõtmega.

Seadke pöördemomenti üksnes toodud võimsusvahemikus, kuna vastasel korral ei rakendu enam väljalülitussidur.

Pöördemomendi seade märgistamine

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

Individuaalselt seatud pöördemomentide märgistamiseks saate vahetada märgistusrõnga (17) muuvärvilise märgistusrõngaga.

Kui soovite näiteks kasutada mõnda EXACT-elektrilist tööriista põördemomendiga 4,5 Nm, võite oma põördemomendi märgistamiseks kinnitada punased märgistusrõngad. Kui soovite kasutada teisi EXACT-seadmeid mõnes teises vahemikus, mille põördemoment on 7,5 Nm, võite külge kinnitada mõnda teist värvi märgistusrõnga (must, sinine, roheline või kollane), et märgistada sellesse vahemikku jäävat põördemomenti. Erinevat värvi märgistusrõngad on mõeldud abivahendiks

montööridele, et kiiremini tuvastada, milline pöördemoment on vastaval elektrilisel tööriistal seatud.

Lükake märgistusrõngas (17) õhukese lapikkruvikeerajaga, spaatliga vms maha.

Kasutage elektrilist tööriista alati koos märgistusröngaga, et olla kindel, et korpus on tolmu ja mustuse vastu kaitstud.

LED-näit

Aku laetusseisundi näit

Kui aku (11) laadimine on vajalik, vilgub LEDnäit (10) roheliselt ja kölab signaalheli.

Võimalikud on veel ainult 6–8 kruvikeeramist.

Kui LED-näit põleb punaselt, ei piisa mahtuvusest enam ühegi kruvi keeramiseks või elektriline tööriist on üle koormatud. Elektrilist tööriista ei saa enam sisse lülitada. Sisselülitustökis on aktiivne seni, kuni aku elektrilisest tööriistast eemaldatakse ja paigaldatakse laetud aku.

Kui töötate pingeadapteriga, osutab punane LED-näit (10) ülekoormusele.

Kui LED-näit (10) vilgub punaselt, on elektriline tööriist üle kuumenenud ja ei tööta. Enne seadme töölerakendamist oodake, kuni vilkumine veidi aja pärast automaatselt kaob.

Elektrilise tööriista oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku tuleb peatselt välja vahetada.

Suunake kasutatud akud vastavalt seadussätetele / kohalikele nõuetele jäätmekäitlusse.

Keermesühenduste näit

Eelseatud pöördemomendi saavutamisel rakendub väljalülitussidur. LED-näit (9) põleb roheliselt.

Kui eelseatud pöördemomenti ei saavutatud, süttib LED-näit (9) punaselt ja kölab signaalheli. Keermesühendamist tuleb korrata.

Kordamiskaitse

Kui keermesühendamisel rakendus väljalülitussidur, lülitub mootor välja. Taassisselülitamine on võimalik alles 0,7 sekundilise pausi järel. Nii väldite juba valmis keermesühenduse juhuslikku järelpingutamist.

Nurkkruvikeerajapead (3) võite seada kokku kaheksasse asendisse.

Hoidke elektrilist tööriista harkvõtmega (6) nurkpeaääriku võtmepinnast (5) haarates kinni.

- Ärge haarake elektrilise tööriista kinnitamiseks mitte kunagi korpuse kesta pooltest.

Päästke harkvõtmega (4) võtmepinnalt (19) haarates kübarmutter lahti. Pöörake nurkkruvikeerajapea (3) 45° sammuga soovitud asendisse ja keerake harkvõtmega (4) võtmepinnast (19) haarates kübarmutter jälle kinni. Sealjuures hoidke harkvõtmega (6) nurkpeaäärikust vastu.

ANGLE EXACT 14CF | 22CF | 29CF

Juhinduge lisaks ostetud lapikadapteri kohta käivast informatsioonist või pidage nõu müügiesindajaga.

LED-töövalgusti nihutamine (vt jn J)

ANGLE EXACT 2|3|6|7|8|14CF|15|17|

22CF|23|29CF|30

Lükake märgistamisrõngas (17) õhukese lapikkruvikeerajaga, spaatliga vms maha. Lükake vedrurõngas (33) vedrurõnga tangidega tahapoole korpuse kestale.

LEDi hoidiku (16) mölemat töövalgustit (18) ümbritsevat kestapoolt saab nüüd igasse soovitud asendisse viia. Jälgige, et te ei vigasta LED-töövalgusti kaablit ja lükake see, ilma järsult painutamata, vastavasse öönsusesse (34) korpuse kestas. Ümbritsege töövalgusti (18) jälle mölema LEDi hoidiku (16) korpuse kestaga.

Lükake vedrurõngas (33) ja märgistusrõngas (17) jälle tagasi nende esialgsesse asendisse.

Hooldus ja korrashoid

Hooldus ja puhastus

Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
▶ Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.

Elektrilise tööriista määrimine

Määrdeaine:

Spetsiaalne reduktorimääre (225 ml)

Tootenumber 3 605 430 009

Määre Molykote

Motoriõli SAE 10 / SAE 20

• Pärast esimese 150 töötunni möödumist puhastage reduktorit nõrgatoimelise lahustiga. Järgige lahusti tootja kasutus- ja jäätmekätlusjuhiseid. Seejärel määrige reduktorit Boschi spetsiaalse reduktorimäärdega. Korrake puhastamist 300-töötunnise intervalliga alates esimesest puhastamisest.
• Ölitage väljalülitussiduri liikuvaid osi 100000 keermesühenduse järel mõne tilga mootoriõliga SAE 10 / SAE 20. Määrige liuguvaid ja veerevaid osi määrdega Molykote. Kontrollige sealjuures siduril ka kulumise puudumist, veendumaks, et korratavus ja täpsus on säilinud. Seejärel tuleb siduri pöördemoment uuesti seada.
  ▶ Hooldus- ja remonditööd laske teha ainult kvalifitseeritud spetsialistidel. Sellega tagate elektrilise tööriista ohutuse säilimise.
  Boschi volitatud klienditeeninduses tehakse neid töid kiiresti ja usaldusväärselt.
  Määrdeained ja puhastusvahendid suunake keskkonda säästval viisil jäätmekäitlusse. Järgige seadustega sätestatud eeskirju.

Klienditeenindus ja kasutusalane nõustamine

Müügiesindajad annavad vastused toodete paranduse ja hoolduse ning varuosadega seotud küsimustele. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kohta.

Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 679 1129

Jäätmekäitlus

Elektrilised tööriistad, akud, lisavarustus ja pakendid tuleb keskkonnasäästlikult ringlusse võtta.

Ärge visake elektrilisi tööriistu ja akusid/patareisid olmejäätmete sekka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiividele 2012/19/EL ja 2006/66/EÜ tuleb kasutusressursi ammendanud elektrilised tööriistad ning defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada.

Akud/patareid:

Ni-Cd

Ni-MH

Ni-Cd: nikkel-kaadmium

Tähelepanu: need akud sisaldavad kaadmiumi, väga mürgist raskemetalli.

Ni-MH: nikkel-metallhüdriid

Latviešu

Drošības noteikumi
