Produkta veids	Bezvadu rūpnieciskais leņķa skrūvgriezis
Zīmols	Bosch
Modelis	ANGLE EXACT 6 Professional
Nominālais spriegums	9,6 V
Maksimālais skrūvēšanas moments (ciets/mīksts) saskaņā ar ISO 5393	6 / 6 Nm
Tukšgaitas apgriezieni	650 apgr./min
Svars saskaņā ar EPTA-Procedure 01:2014	1,0 kg
Aizsardzības indekss	IP 20
Saderīga akumulatora tips	Ni-Cd vai Ni-MH (9,6 V)
Ieteicamā akumulatora ietilpība	1,8 Ah vai 2,4 Ah (Ni-Cd); 2,6 Ah (Ni-MH)
Ieteicamais lādētājs	AL 2450 DV
Rotācijas virziens	Reversīvs (pa labi/pa kreisi)
Stāvēšanas sajūgs	Jā, ar momenta priekšizvēli
LED apgaismojums	Jā, lai apgaismotu darba zonu
Uzlādes stāvokļa indikācija	Zaļš LED (pietiekama uzlāde) un sarkans (nepieciešama uzlāde)
Piekāršanas ierīce	Noņemams piekāršanas kronšteins
Atbilstoša lietošana	Skrūvju, uzgriežņu un vītņotu elementu skrūvēšana un atskrūvēšana
Darba temperatūra	-5 °C līdz +50 °C
Akumulatora uzglabāšanas temperatūra	0 °C līdz 45 °C
Apkope	Regulāra tīrīšana; pārnesumu eļļošana pēc 150 h, pēc tam ik pēc 300 h
Drošība	Vispārīgi un specifiski norādījumi (individuālā aizsardzība, izvairīties no nejaušas iedarbināšanas)
Komplektācijā iekļautie piederumi	Nav iekļauti (leņķa pārnesums, akumulators, lādētājs utt. jāiegādājas atsevišķi)
Pēcpārdošanas serviss	Bosch serviss: remonts, rezerves daļas, konsultācijas

Bieži uzdotie jautājumi - ANGLE EXACT 6 Professional BOSCH

Kā uzlādēt ANGLE EXACT 6 Professional skrūvgrieža akumulatoru?

Izmantojiet ieteicamo lādētāju AL 2450 DV. Pievienojiet lādētāju tīklam, ievietojiet akumulatoru slota. Zaļā gaismas diode mirgo uzlādes laikā un deg nepārtraukti, kad uzlāde ir pabeigta. Atskan skaņas signāls.

Kā regulēt skrūvēšanas momentu?

Pabīdiet momenta priekšizvēles slaidu (7) uz aizmuguri. Ievietojiet regulēšanas instrumentu (30) regulēšanas diska (32) spraugā un grieziet pulksteņrādītāja virzienā, lai palielinātu momentu, pretēji pulksteņrādītāja virzienam, lai samazinātu. Pēc regulēšanas pabīdiet slaidu uz priekšu.

Kāda veida akumulatori ir saderīgi?

Skrūvgriezis pieņem Ni-Cd un Ni-MH akumulatorus ar 9,6 V spriegumu, ar APT iespraušanas galu. Atsauces norādītas rokasgrāmatā (piem., 2 607 335877 Ni-Cd 1,8 Ah).

Kā nomainīt darba piederumu?

Ātrās saspīlēšanas patronai: pavelciet patronu (29) uz priekšu, ievietojiet piederumu (1) instrumenta turētājā (2), atlaidiet patronu. Vīrišķā kvadrātam: atspiediet izciļņu un uzstādiet piederumu. Pārliecinieties, ka tas ir cieši nostiprināts.

Ko darīt, ja darbības laikā iedegas sarkanā gaismas diode?

Sarkanā gaismas diode norāda, ka akumulators ir izlādējies vai instruments ir pārslogots. Ja tā mirgo, instruments ir pārkarsis: pagaidiet dažus mirkļus. Ja tā deg nepārtraukti, uzlādējiet akumulatoru vai izmantojiet uzlādētu akumulatoru.

Vai es varu izmantot skrūvgriezi kā urbi?

Nē. Šis leņķa skrūvgriezis nav paredzēts urbšanai. Stāvēšanas sajūgs var pēkšņi atslēgties, izraisot kontroles zaudēšanu. Izmantojiet to tikai skrūvēšanai.

Kā apkopt skrūvgriezi?

Regulāri tīriet instrumentu un ventilācijas spraugas. Pēc 150 darba stundām notīriet pārnesumus ar vieglu šķīdinātāju un ieeļļojiet ar īpašu Bosch smērvielu. Atkārtojiet ik pēc 300 stundām. Pēc 100 000 skrūvēšanas reizēm ieeļļojiet sajūgu ar motoreļļu SAE 10/20.

Kur atrast rezerves daļas?

Rezerves daļas ir pieejamas Bosch pēcpārdošanas servisā. Apmeklējiet vietni www.bosch-pt.com vai sazinieties ar sava reģiona servisa centru (kontaktinformācija rokasgrāmatā).

Vai skrūvgriezi var izmantot ar tīkla barošanu?

Jā, izmantojot sprieguma adapteri (28) un stabilizētu barošanas avotu 4EXACT. Izvēlieties adapteri ar tādu pašu spriegumu kā instruments (9,6 V). Nekad neizmantojiet bez piemērota adaptera.

Kādi ir būtiskākie drošības norādījumi?

Vienmēr valkājiet aizsargbrilles. Nevalkājiet brīvu apģērbu. Pirms akumulatora pievienošanas pārliecinieties, ka slēdzis ir izslēgtā stāvoklī. Izvairieties no saskares ar paslēptiem kabeļiem. Skatiet pilnu rokasgrāmatu.

LIETOŠANAS INSTRUKCIJA ANGLE EXACT 6 Professional BOSCH

Iv Instrukcijas originalvaldā

It Originali instrukcija

ja オリジナル取扱説明書

zh 正本使用说明书

功 原始使用说明表

ko사용 설명서원부

Latviešu .... Lappuse 292

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo

elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums

"elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu škīdrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

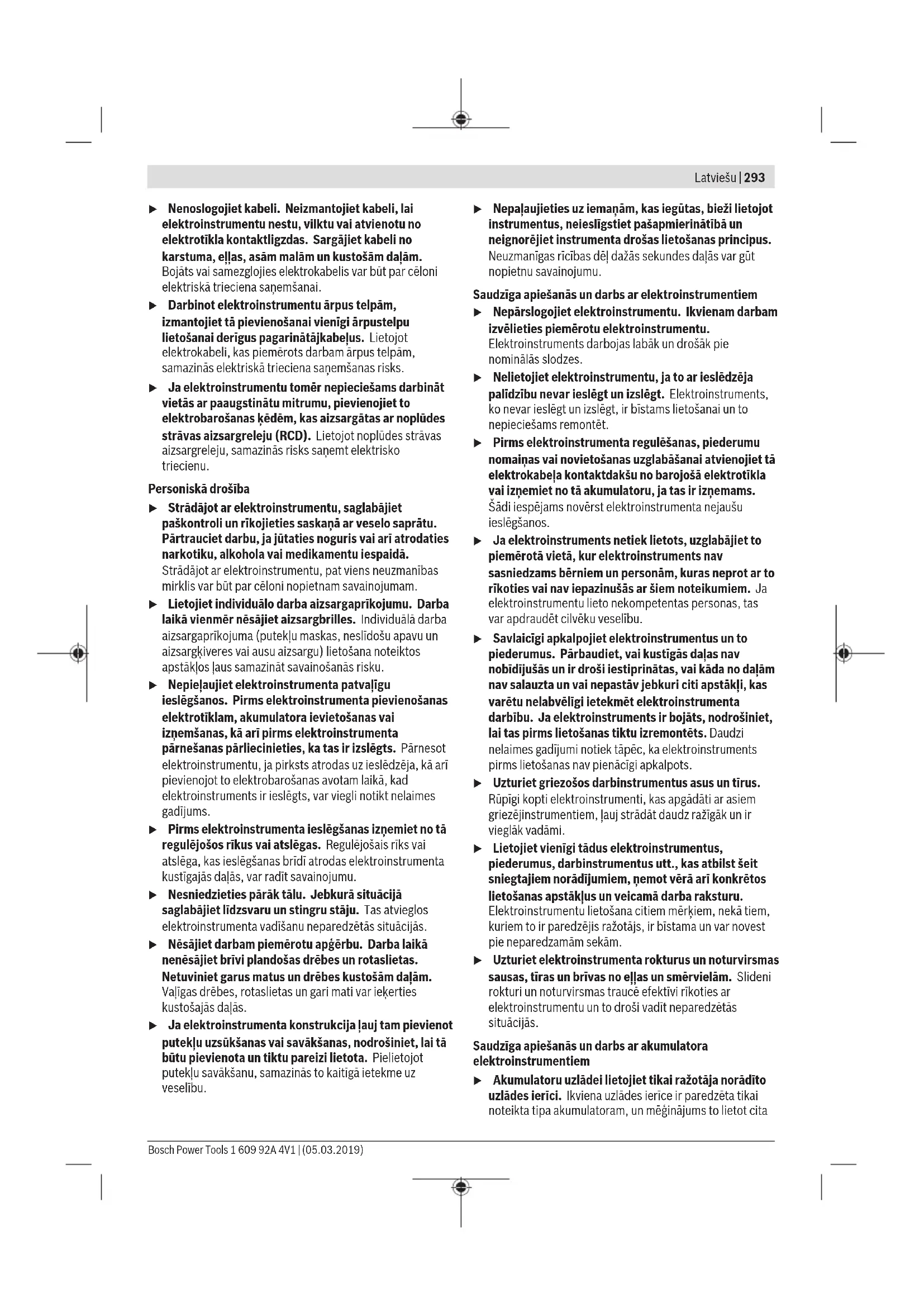

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainit. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, Įauj samazināt elektriskā trieciena sanemšanas risku.
Nepieļaujiet kermana daļu saskašanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.

▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām dalām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena sanemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos laus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rikus vai atslėgas. Regulējošais riks vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustigajās dalās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nësājiet darbam piemērotu apgērbu. Darba laikā nenësājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību.

▶ Nepalaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palīdzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstams lietošanai un to nepieciešams remontėt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinusās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselibu.
Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezejinstrumentiem, ľauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ŋnemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brīvas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Saudzīga apiešanās un darbs ar akumulatora elektroinstrumentiem

- Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierici. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita

tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.

Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegsanās.
Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst šķidrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acis, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru. Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.
▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
▶ Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.

Drošības noteikumi skrūvgriežiem

▶ Veicot darbības, kuru laikā stiprinošais elements var skart slēptus vadus, turiet elektroinstrumentu aiz izolētajām noturvirsmām. Stiprinošajam elementam skarot spriegumnesošus vadus, spriegums var nonākt ari uz elektroinstrumenta atklātajām metāla daļām, kā rezultātā lietotājs var saņemt elektrisko triecienu.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes līnijas, vai ari griezieties pēc konsultācijas vietējā

komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisit aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisit sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.

▶ Stingri turiet elektroinstrumentu. Pieskrūvējot un atskrūvējot skrūves, var īslaicīgi rasties liels reaktīvais griezes moments.
▶ Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
Pirms elektroinstrumenta novietošanas nogaidiet, lidz tas ir pilnīgi apstājies. Kustībā esošs darbinsturments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.
Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit ësslégumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju išslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem,ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

Nekavëjoties izslëdziet elektroinstrumentu, ja iestrëgst tajä iestiprinätais darbinstruments. Esiet gatavs augstam reaktivajam griezes momentam, kas var iedarboties uz Jüsu rokäm un izraisit atsitienu. Darbinstruments var iestrëgt, ja elektroinstruments tiek pärsslogots vai ari darbinstruments apstrādājamajä priekšmetä tiek saškiebts.

BRÍDINÁ-JUMS

Rupjās un smalkās slīpēšanas, zāgēšanas, urbšanas un citu līdzīgu darbību gaitā radušies

putekli var büt kancerogēni, teratogēni vai mutagēni.

Dažas no vielâm, ko satur šie puteklj, ir šādas. Svinu saturošas krāsas un lakas; kristālisks silicija oksids kiegelos, cementā un citos mūra materiālos; arsēns un hroms kīmiski apstrādātā kokā. Saslimšanas risks ir atkarīgs no tā, cik bieži organisms tiek pakļauts šo vielu iedarbībai. Lai samazinātu saslimšanas risku, ieteicams strādāt tikai labi vēdināmās telpās, lietojot piemērotu aizsargaprīkojumu (piemēram, īpaši izstrādātu elpošanas celu aizsarglīdzekli, kas spēj aizturēt pat vissīkākās putekļu daljinas).

Nepieļaujiet nejaušu elektroinstrumenta ieslėgšanos. Pirms akumulatora ievietošanas pārliecinieties, ka elektroinstrumenta ieslėdzējs atrodas izslėgtā stāvokli. Elektroinstrumenta pārnešana, turot pirkstu uz ieslėdzēja, vai akumulatora ievietošana ieslėgtā elektroinstrumentā var izraisīt nelaïmes gadījumu.
Izmantojiet vienīgi nebojātus, nenodilušus darbinstrumentus. Bojāti darbinstrumenti var salūzt, izraisot savainojumus un radot materiālus zaudējumus.
▶ lestiprinot darbinstrumentu, sekojiet, lai tas droši ievietotos darbinstrumenta turētājā. Ja darbinstruments nav stingri iestiprināts, tas var izkrist no stiprinājuma un klūt nekontrolējams.
leskrūvējot garas skrūves, ievērojiet piesardzību, jo šādā gadījumā pastāv noslīdēšanas briesmas, kas atkarīgas no skrūves tipa un izmantojamā darbinstrumenta. Garas skrūves parasti ir grūtāk kontrolējamas, tāpēc ieskrūvēšanas laikā skrūvgrieža uzgalis var viegli noslīdēt no skrūves galvas, izraisot savainojumu.
Pirms elektroinstrumenta ieslėgšanas pārliecinieties, ka ir pareizi izvėlėts griešanās virziens. Piemēram, ja vėlaties izskrūvēt skrūvi un ir izvėlėts ieskrūvēšanai atbilstošs griešanās virziens, tas var izraisīt nekontrolėjamas elektroinstrumenta kustības.
▶ Nelietojiet elektroinstrumentu kā urbjmašinu. Elektroinstrumenti ar automātiskās apturešanās sajūgu nav piemēroti urbšanai. Šis sajūgs var bez brīdinājuma automātiski nostrādāt jebkurā brīdī.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošibas noteikumus un norādijumus lietošanai. Drošibas noteikumu un norādijumu neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pielietojums

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Elektroinstruments ir paredzëts skrūvju ieskrūvēšanai un izskrūvēšanai, kā arī uzgriežņu un citu vītņu savienojumu elementu pieskrūvēšanai un atskrūvēšanai izmēru un jaudas robežās, ko nosaka tā tehniskie parametri.

Elektroinstruments nav paredzëts izmantošanai urbjmašinas vietä: lai izvairītos no kaitëjumiem cilvéku veselībai un materiālajām vērtībām, elektroinstrumentus ar automatiskās apstāšanās sajūgu nekādā gadījumā nedrikst lietot urbšanai.

ANGLE EXACT 14CF | 22CF | 29CF

Pateicoties nelielajam griešanās ātrumam pa kreisi, elektroinstruments ir piemērots darbam ar valēju plakano piedziņas mezglu. Tas ir piemērots vītņsavienojumiem tikai no vienas puses pieejamās vietās, piemēram, cauruļu savienojumiem.

Elektroinstruments nav piemērots vītņsavienotāju atskrūvēšanai.

Elektroinstruments nav paredzëts izmantošanai urbjmašinas vietā: lai izvairitos no kaitējumiem cilvēku veselībai un materiālajām vērtībām, elektroinstrumentus ar automatīskās apstāšanās sajūgu nekādā gadījumā nedrīkst lietot urbšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) Darbinstruments (piemēram, skrūvgrieža uzliktnis)
(2) Darbinstrumenta turētājs
(3) Skrūvēšanas lenkgalva
(4) Valējā tipa uzgriežņu atslēga, platums 27 mm
(5) Atslėgas noturplaknes uz skrūvėšanas leŋkgalvas uzmalas
(6) Valējā tipa uzgriežņu atslēga, platums 22 mm
(7) Pārbīdāmais vāciņš griezes momenta iestatišanai
(8) Lokveida rokturis piekarināšanai
(9) leskrūvēšanas rezultāta LED indikators
(10) Akumulatora uzlādes pakāpes indikators
(11) Akumulators ar APT tipa kontaktierici
(12) Akumulatora atbrīvošanas taustiņš
(13) leslēdzējs
(14) Griešanās virziena pārslēdzējs
(15) lerobes lokveida turētāja stiprināšanai
(16) LED diodes turētājs
(17) Markējošais gredzens
(18) LED gaismas avots
(19) Atslēgas noturplaknes uz virsuzgriežna
(20) Kontruzgrieznis
(21) Uzlādes ierīce
(22) Elektrotikla kabeļa kontaktdakša
(23) Zaš LED indikators uz uzlādes ierices
(24) Sarkans LED indikators uz uzlādes ierices
(25) Kontaktligzda sprieguma adaptera pievienošanai sprieguma stabilizatoram 4EXACT
(26) D-Sub tipa kontaktspraudnis
(27) D-Sub tipa kontaktspraudna skrūves
(28) Sprieguma adapteris
(29) Ātrās nomaiņas turētājaptvere
(30) Regulējošais rīks
(31) Sešstūra stienatslēga
(32) Regulējošā paplāksne
(33) Atspergredzens
(34) Niša korpusa apvalkā
(35) Rokturis (ar izolētu noturvirsmu)

Seit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

296 | Latviešu

Tehniskie dati

Rūpniecisks akumulatora lenka skrūvgriezis ANGLE EXACT 2 3 6
Izstrādājuma numurs	0 602 490 647 0 602 490 656 0 602 490 652
Maks. griezes moments cietam/mikstam skrūvešanas režimam, atbilstoši standartam ISO 5393	Nm 2/2 3/3 6/6
Griešanās ātrums brīvgaitā n0	min-1	110 420 650
Nominālais spriegums V 9,6 9,6 9,6
Bulta, kas norāda griešanās virzienu
Svars atbilstoši EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Aizsardzības tips IP 20 IP 20 IP 20

Rūpniecisks akumulatora lenka skrūvgriezis ANGLE EXACT 7 8 15
Izstrādājuma numurs	0 602 490 669 0 602 490 651 0 602 490 650
Maks. griezes moments cietam/mīkstam skrūvēšanas režīmam, atbilstoši standartam ISO 5393	Nm 7/7 9/9 15/15
Griešanās ātrums brīvgaitā n_o	min^-1 110 420 250
Nominālais spriegums V 9,6 9,6 9,6
Bulta, kas norāda griešanās virzienu
Svars atbilstoši EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Aizsardzības tips IP 20 IP 20 IP 20

Rūpniecisks akumulatora lenka skrūvgriezis ANGLE EXACT 17 23 30
Izstrādājuma numurs	0 602 490 675 0 602 490 673 0 602 490 671
Maks. griezes moments cietam/mīkstam skrūvēšanas režīmam, atbilstoši standartam ISO 5393	Nm 17/13 23/20 30/28
Griešanās ātrums brīvgaitā n_0	min ^-1	560 320 220
Nominālais spriegums V 14,4 14,4 14,4
Bulta, kas norāda griešanās virzienu
Svars atbilstoši EPTA-Procedure 01:2014 kg 1,5 1,5 1,5
Aizsardzības tips IP 20 IP 20 IP 20

Rūpniecisks akumulatora lenka skrūvgriezis ANGLE EXACT 14CF 22CF 29CF
Izstrādājuma numurs		0 602 490 690 0 602 490 693 0 602 490 691
Maks. griezes moments cietam skrūvēšanas režīmam griešanās virzienā pa labi ^A)	Nm 10 16 20
Griešanās ātrums brīvgaitā n _o virzienā pa labi ^A)	min ^-1	340 440 300
Nominālais spriegums V 9,6 14,4 14,4
Bulta, kas norāda griešanās virzienu		ΩΩ	ΩΩ
Svars atbilstoši EPTA-Procedure 01:2014 kg 1,0 1,5 1,5
Aizsardzības tips IP 20 IP 20 IP 20

A) Virzienā pa kreisi elektroinstrumenti griežas lēnāk un nodrošina mazāku griezes momentu. Nomaināmā darbinstrumenta griešanās ātrums un griezes moments mainās atbilstoši plakanā piedziņas mezgla pārnesuma koeficientam.

Ni-Cd akumulators		9,6	9,6	12,0	12,0	14,4	14,4
Izstrādājuma numurs		2 607 335877	2 607 335659	2 607 335879	2 607 335375	2 607 335881	2 607 335655
Elementu skaits		8	8	10	10	12	12
Akumulatora spriegums	V	9,6	9,6	12,0	12,0	14,4	14,4

Taisnā skrūvēšanas galva		SWF ● 1/4"
Izstrādājuma numurs		0 607 453 631
Maks. griezes moments cietam skrūvēšanas režimam atbilstoši standartam ISO 5393	Nm	6
Svars atbilstoši EPTA-Procedure 01:2014	kg	0,22

Informācija par troksni un vibrāciju

Elektroinstrumenta raditā trokšna parametru vērtības ir noteiktas atbilstoši standartam EN 62841-2-2.

Pēc A raksturlīknes izsvērtais elektroinstrumenta radītā trokšņa skaņas spiediena tipiskais limenis ir 70 dB(A). Mērījumu izkliede K = 3 dB. Trokšņa limenis darba laikā var pārsniegt 80 dB(A).

Lietojiet ierīces dzirdes orgānu aizsardzībai!

Kopējā vibrācijas paātrinājuma vērtība a h (vektoru summa trijos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 62841-2-2: veicot skrūvēšanu: a h < 2,5 m/s ^2 , K = 1,5 m/s ^2 .

Sajā pamācībā norādītais vibrācijas limenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt

svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precizi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Montāža

Piegādes komplekts

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Šie rūpnieciskie akumulatora lenka skrūvgrieži tiek piegādāti bez nomaināmajiem darbinstrumentiem, skrūvēšanas lenkgalvas, taisnās skrūvēšanas galvas, akumulatoru bloka, uzlādes ierīces un sprieguma stabilizatora vai sprieguma adaptera.

Sprieguma adapteris ir lietojams vienīgi Bosch rūpniecisko akumulatora skrūvgriežu pievienošanai pie sprieguma stabilizatora 4EXACT.

ANGLE EXACT 14CF | 22CF | 29CF

Šie rūpnieciskie akumulatora lenka skrūvgrieži tiek piegādāti bez nomaināmajiem darbinstrumentiem, plakanā piedziņas mezgla, starpatmalas, akumulatoru bloka, uzlādes ierīces un sprieguma stabilizatora vai sprieguma adaptera.

Sprieguma adapteris ir lietojams vienīgi Bosch rūpniecisko akumulatora skrūvgriežu pievienošanai pie sprieguma stabilizatora 4EXACT.

Darba un uzglabāšanas apstākli

Elektroinstruments ir paredzēts izmantošanai vienīgi slēgtās darba telpās.

Lai elektroinstruments nevainojami darbotos,

apkārtējā gaisa temperatūrai jābūt robežas no -5 °C līdz +50 °C (23 °F līdz 122 °F) pie relativā gaisa mitruma no 20 līdz 95 % bez aprasošanas.

Lai novērstu akumulatora elementu bojājumus, akumulatori jāuzglabā pie temperatūras no 0 °C (32 °F) līdz 45 °C (113 °F).

Skrūvēšanas leŋkgalvas montāža

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30

Uz šiem rūpnieciskajiem akumulatora lenka skrūvgriežiem vispirms jānostiprina piemērota skrūvēšanas lenkgalva (skatīt sadalu (skatīt „Tehniskie dati“, Lappuse 296)).

Pirms skrūvēšanas lenkgalvas nostiprināšanas, pagriešanas vai noņemšanas pārliecinieties, ka griešanās virziena pārslēdzējs atrodas vidējā stāvokli (ieslēdzēja blokēšana) vai no elektroinstrumenta ir izņemts akumulators.

Stingri turiet elektroinstrumentu ar valējā tipa atslēgu (6), novietojot to uz skrūvēšanas leŋkgalvas uzmalas noturplaknēm (5).

▶ Nemėginiet nostiprināt instrumentu, iespiežot tā korpusa apvalku.

Novietojiet skrūvēšanas leŋkgalvu (3) vēlamajā stāvoklī uz stiprinājuma uzmalas un stingri pieskrūvējiet virsuzgriezni, novietojot valējā tipa atslēgu (4) uz virsuzgriežna (19) noturplaknēm.

Noturiet skrūvēšanas leŋkgalvu nekustīgi ar uz tās uzmalas noturplaknēm novietotu valējā tipa atslēgu (6).

ANGLE EXACT 14CF | 22CF | 29CF

Uz šiem rūpnieciskajiem akumulatora lenka skrūvgriežiem jānostiprina piemērots plakanais piedziņas mezgls.

Tirdzniecibā ir pieejami dažādi plakanie piedziņas mezgli. Lai izvēlētos piemērotu plakano piedziņas mezglu, griezieties specializētā tirdzniecības vietā.

▶ levērojiet plakanā piedziņas mezgla montāžas pamācību.

Piekarināšanas ierīce

Izmantojot lokveida turētāju (8), elektroinstrumentu var uzkarināt uz kādas turētājierīces.

Novietojiet lokveida turētāju (8) uz elektroinstrumenta un laujiet tam fiksēties ierobēs (15).

▶ Regulāri pārbaudiet instrumenta lokveida turētāju un turētājierīces ākus vai iekares.

Uzlādes process

Norāde: uzlādes ierīce un akumulators netiek iekļauts piegādes komplektā.

Attēlā parādītā elektrotīkla kontaktdakša var atšķirties no Jūsu elektroinstrumentā pielietotās kontaktdakšas.

▶ Sekojiet, lai uzlādes ierīce un akumulators būtu piemēroti Jūsu valstī izmantojamajam elektrotiklam.

Uzlādes ierīce AL 2450 DV (attēls A)

Pievienojiet uzlādes ierīces (21) elektrotikla kontaktdakšu (22) elektroapgādes sistēmai un ievietojiet akumulatoru (11) pareizā stāvoklī uzlādes ierīces uzlādes šahtā.

▶ levietojot un izņemot akumulatoru, nelietojiet pārāk lielu spēku. Akumulators ar APT kontaktiem (Akku Pack Top) ir konstruēts tā, lai to būtu iespējams ievietot elektroinstrumentā vai uzlādes ierīcē tikai pareizā stāvokli.

Pie tam sāk mirgot zaļais LED indikators (23). Tas norāda, ka ir sākusi plūst uzlādes strāva. Pēc akumulatora pilnīgas uzlādes process automātiski izbeidzas. Uzlāde ir beigusies, ja zaļais LED indikators vairs nemirgo, bet iedegas pastāvīgi. Pie tam uz aptuveni 2 sekundēm ieslēdzas tonālais signāls, signalizējot, ka akumulators ir pilnīgi uzlādēts.

Ja sarkanais LED indikators (24) deg pastāvīgi, tas norāda, ka uzlāde notiek ar samazinātu uzlādes strāvu. Ja sarkanais LED indikators mirgo, tas nozīmē, ka uzlāde nav iespējama.

Klūmes – cēloņi un novēršana

Cēlonis Novēršana
LED indikatori neiedegas

Uzlādes ierīces kontaktdakša nav (pareizi) pievienota pie elektrotīkla kontaktligzdas	(Pilnībā) pievienojiet uzlādes ierīces kontaktdakšu elektrotīkla kontaktligzdai
Ir bojāta elektrotīkla kontaktligzda, savienojošais kabelis vai uzlādes ierīce	Pārbaudiet elektrotīkla spriegumu vai nodrošiniet, lai uzlādes ierīce tiktu pārbaudīta Bosch pilnvarotā elektroinstrumentu remonta darbnīcā

Uzlādes process nevar notikt

Akumulatora temperatūra ir ārpus pieļaujamo vērtību diapazona robežām

Atdzesējiet vai uzsildiet akumulatoru, līdz tā temperatūra nonāk pieļaujamo temperatūras vērtību diapazonā, kas ir no 0 °C (32 °F) līdz 45 °C (113 °F)

Akumulatora kontakti ir netīri Notīriet akumulatora kontaktus, piemēram, vairākas reizes ieliekot un izņemot akumulatoru; ja nepieciešams, nomainiet akumulatoru

Akumulators ir bojāts Nomainiet akumulatoru

Cêlonis Novëršana

Akumulators nav pievienots vai ir slikti pievienots

Pievienojiet akumulatoru uzlādes ierīcei vai stingrāk iebīdiet to uzlādes ierīces uzlādes šahtā

Sprieguma stabilizers (attëls B)

ANGLE EXACT 2|3|6|7|8|14CF|15|17| 22CF|23|29CF|30

Norāde: kā alternativu elektrobarošanai no akumulatora, rūpniecisko akumulatora leŋka skrūvgriezi var darbināt arī no sprieguma stabilizatora.

Attēlā parādītā elektrotīkla kontaktdakša var atšķirties no Jūsu elektroinstrumentā pielietotās kontaktdakšas.

▶ Pärliecinieties, ka sprieguma stabilizers atbilst Jūsu valstī pienemtajiem elektrotikla parametriem.

Papildus sprieguma stabilizatoram 4EXACT un tam piemērotam elektrotikla kabelim, ir nepieciešams arī sprieguma adapteris, kam ir tāds pats nominālais spriegums, kā Jūsu skrūvgriezim.

▶ Sprieguma stabilizatora izejas spriegumam (ko parāda LED indikators) jäatbilst skrūvgrieža spriegumam.

Sprieguma stabilizers ir piemērots vienīgi Bosch sēriju EXACT, ANGLE EXACT un BT-EXACT rūpniecisko akumulatora skrūvgriežu darbināšanai ar spriegumu robežas no 9,6 V lidz 14,4 V. Mēginājums no sprieguma stabilizatora darbināt citas elektroierīces var izraisīt aizdegšanos vai sprādzienu.

Pievienošana elektrotiklam

Norāde: lūdzam nemt vērā, ka piegādes brīdī elektroinstrumentā ir ievietots akumulators vai sprieguma adapteris.

Neuzglabājiet akumulatoru, ja tas ir ievietots akumulatora elektroinstrumentā. Akumulatori ilgāk saglabā energiju un ir vieglāk uzlādējami, ja tie tiek uzglabāti atseviški no elektroinstrumenta. Uzsākot akumulatora lietošanu pēc ilgāka pārtraukuma, neaizmirstiet to pilnīgi uzlādēt.

Akumulatora uzlāde

Pirms akumulatora ievietošanas elektroinstrumentā uzlādējiet to piemērotā uzlādes ierīcē. Precīzu uzlādes gaitas aprakstu lūdzam lasīt uzlādes ierīces lietošanas pamācībā, bet ieteikumi uzlādei ir sniegti sadaļā (skatīt „Uzlādes process“, Lappuse 298).

Akumulators ir apgādāts ar NTC sistēmas temperatūras kontroles ierīci, kas pieļauj uzlādi vienīgi temperatūras diapazonā no 0 °C (+32 °F) līdz 45 °C (+113 °F). Šādi tiek nodrošināts liels akumulatora kalpošanas laiks. Pareizi lietojot akumulatoru, tas var nodrošināt līdz 3000 uzlādes un izlādes cikliem.

Jauna vai ilgāku laiku nelietota akumulatora ietilpība sasniedz nominālo vērtību tikai pēc aptuveni 5 uzlādes un izlādes cikliem. Akumulators jāuzlādē vienīgi tad, ja elekteoinstrumenta LED indikators „Akumulatora uzlādes pakāpe” iedegas sarkanā krāsā.

Akumulatora ievietošana un iznemšana

Pārvietojiet griešanās virziena pārslēdzēju (14) vidus stāvokli. Lidz ar to ieslēdzējs (13) tiek blokēts stāvokli „Izslēgts“, novēršot elektroinstrumenta nejaušu ieslēgšanos. lebīdiet uzlādētu akumulatoru (11) elektroinstrumenta rokturi.

Pie tam sekojiet, lai akumulators tiktu ievietots pareizā stāvokli un lai tā atbrīvošanas taustiņi (12) fiksētos elektroinstrumenta rokturi ar skaidri sadzirdamu troksni.

▶ levietojot un iznemot akumulatoru, nelietojiet päräk lielu spēku. Akumulators ar APT kontaktiem (Akku Pack Top) ir konstruēts tā, lai to būtu iespējams ievietot elektroinstrumentā vai uzlādes ierīcē tikai pareizā stāvokli.

Lai izņemtu akumulatoru (11), no abām pusēm nospiediet akumulatora atbrīvošanas taustiņus (12) un izvelciet akumulatoru no elektroinstrumenta roktura, pārvietojot lejupvirzienā.

Sprieguma adaptera ievietošana un iznemšana (attēls C)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

Izvēlieties sprieguma adapteri, kas atbilst elektroinstrumenta nominālajam spriegumam.

Sprieguma adaptera spriegumu norāda D-Sub tipa kontaktspraudna (26) korpusa krāsa. D-Sub tipa kontaktspraudna korpuss 9,6-V spriegumam ir gaiši zils, bet 14,4-V spriegumam tas ir melnā krāsā.

▶ Sprieguma adapteri (28) dríkst ievietot elektroinstrumentā vienīgi tad, ja sprieguma stabilizers ir izslēgts vai arī tā kontaktspraudnis (26) ir atvienots no rūpnieciskā akumulatora skrūvgrieža.

Pārvietojiet griešanās virziena pārslēdzēju (14) vidus stāvokli. Līdz ar to ieslēdzējs (13) tiek blokēts stāvokli „Izslēgts“, novēršot elektroinstrumenta nejaušu ieslēgšanos. lebīdiet sprieguma adaptera (28) korpusu elektroinstrumenta rokturi. Pie tam sekojiet, lai sprieguma adaptera korpuss tiktu ievietots pareizā stāvokli un lai tā atbrīvošanas taustini (12) fiksētos elektroinstrumenta rokturi ar skaidri sadzirdamu troksni.

Nobeigumā pievienojiet Jūsu elektroinstrumentam piemērotā sprieguma adaptera kontaktspraudni (26) kontaktligzdai (25). Stingri iestipriniet kontaktspraudni (26) kontaktligzdā (25), šim nolūkam ar roku pieskrūvējot abas skrūves (27).

Lai iznemtu sprieguma adapteri, pie izslēgta sprieguma stabilizatora atskrūvējiet abas skrūves (27) uz kontaktspraudna (26) un izvelciet konraktspraudni no kontaktligzdas (25).

Nobeigumā no abām pusēm nospiediet atbrīvošanas taustiņus (12) un izvelciet sprieguma adaptera (28) korpusu no elektroinstrumenta roktura.

Darbinstrumenta nomaiņa skrūvēšanas galvā ar ātrās nomaiņas turētājaptveri (attēls D)

300 | Latviešu

▶ lestiprinot darbinstrumentu, sekojiet, lai tas droši ievietotos darbinstrumenta turētājā. Ja darbinstruments nav stingri iestiprināts, tas var izkrist no stiprinājuma un klūt nekontrolējams.

ANGLE EXACT 2 | 3 | 6

Šiem rūpnieciskajiem akumulatora lenka skrūvgriežiem var iegādāties skrūvēšanas lenkgalvu ar 1/4" ātrās nomaiņas turētājaptveri (izstrādājuma numurs 0 607 453 631).

ANGLE EXACT 2|3|6|7|8|15

Šiem rūpnieciskajiem akumulatora lenka skrūvgriežiem var iegādāties skrūvēšanas lenkgalvu ar 1/4" ātrās nomaiņas turētājaptveri (izstrādājuma numurs 0 607 453 630).

Nomaināmā darbinstrumenta iestiprināšana

Pavelciet ātrās nomaiņas turētājaptveri (29) uz priekšu. levietojiet nomaināmā darbinstrumenta (1) stiprinājuma kātu darbinstrumenta turētājā (2), un tad atlaidiet ātrās nomaiņas turētājaptveri.

Lietojiet tikai nomainamos darbinstrumentus ar piemērotu stiprinājuma kātu (1/4" sešstūra kātu).

Nemēginiet iestiprināt parasto urbi šajā ātrās nomaiņas turētājaptverē.

Rūpnieciskie akumulatora skrūvgrieži ar apstāšanās sajūgu nav piemēroti urbšanai. Šis sajūgs var bez brīdinājuma automatiski nostrādāt jebkurā brīdī. Turpinot urbšanu pēc apturošā sajūga nostrādes, elektroinstruments var tikt izgriezts no lietotāja rokām, pirms apturošais sajūgs no jauna nostrādā.

Nomaināmā darbinstrumenta izņemšana

Pavelciet ātrās nomaiņas turētājaptveri (29) uz priekšu. Izvelciet nomaināmā darbinstrumenta (1) stiprinājuma kātu no darbinstrumenta turētāja (2) un tad atlaidiet ātrās nomaiņas turētājaptveri.

Darbinstrumenta nomaiņa skrūvēšanas galvā ar četrstūra kātu

▶ lestiprinot darbinstrumentu, sekojiet, lai tas droši ievietotos darbinstrumenta turētājā. Ja darbinstruments nav stingri iestiprināts, tas var izkrist stiprinājuma un klūt nekontrolējams.

ANGLE EXACT 2|3|6|7|8|15

Šiem rūpnieciskajiem akumulatora lenka skrūvgriežiem var iegādāties skrūvēšanas lenkgalvu ar 1/4" četrstūra kātu (izstrādājuma numurs 0 607 453 617), kā arī skrūvēšanas lenkgalvu ar 3/8" četrstūra kātu (izstrādājuma numurs 0 607 453 620).

ANGLE EXACT 17 | 23 | 30

Šiem rūpnieciskajiem akumulatora lenka skrūvgriežiem var iegādāties skrūvēšanas lenkgalvu ar 3/8" četrstūra kātu (izstrādājuma numurs 0 607 451 618).

Nomaināmā darbinstrumenta iestiprināšana

Lietojot piemērotu priekšmetu, piemēram, šauru skrūvgriezi, iespiediet uz iekšu fiksatora stienīti uz darbinstrumenta stiprinājuma (2) un tad uzbīdiet darbinstrumentu (1) uz stiprinājuma četrstūra kāta. Sekojiet, lai fiksators ievietotos darbinstrumenta izgriezumā, to fiksējot uz kāta.

Nomaināmā darbinstrumenta izņemšana

lespiediet uz iekšu fiksatora stienīti darbinstrumenta (1) izgriezumā un novelciet darbinstrumentu no stiprinājuma (2) kāta.

Darbinstrumenta nomaina skrūvēšanas galvā ar seštūra ligzdu (attēls E)

▶ lestiprinot darbinstrumentu, sekojiet, lai tas droši ievietotos darbinstrumenta turētājā. Ja darbinstruments nav stingri iestiprināts, tas var izkrist no stiprinājuma un klūt nekontrolējams.

ANGLE EXACT 2|3|6|7|8|15

Šiem rūpnieciskajiem akumulatora lenka skrūvgriežiem var iegādāties skrūvēšanas lenkgalvu ar 1/4" seštūra ligzdu (izstrādājuma numurs 0 607 453 618).

Nomaināmā darbinstrumenta iestiprināšana

levietojiet nomaināmo darbinstrumentu (1) stiprinājuma (2) sešstūra ligzdā, līdz tas tur fiksējas ar skaidri sadzirdamu troksni.

Nomaināmā darbinstrumenta izņemšana

Izvelciet darbinstrumentu (1) no stiprinājuma (2) sešstūra ligzdas, vajadzības gadījumā lietojot knaibles.

Lietošana

Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu)

lietošana noteiktos apstāklos Įaus samazināt savainošanās risku.

Uzsākot lietošanu

Ja vēlaties elektroinstrumentu iedarbināt, vispirms ar griešanās virziena pārslēdzēju (14) jāiestata vēlamais griešanās virziens:

Elektroinstrumentu iespējams ieslēgt vienīgi tad, ja griešanās virziena pārslēdzējs (14) neatrodas visus stāvoklī (ieslēdzēja blokēšana).

Griešanās virziena izvēle (attēls F)

▶ Pärvietojiet griëšanäs virziena pärslëdzëju (14) vienigi laikä, kad elektroinstruments nedarbojas.

Griešanās virziens pa labi: lai ieskrūvētu skrūves, pārbīdiet divpusējo griešanās virziena pārslēdzēju (14) līdz galam pa kreisi.

Griešanās virziens pa kreisi: lai atskrūvētu vai izskrūvētu skrūves, pārbīdiet divpusējo griešanās virziena pārslēdzēju (14) līdz galam pa labi.

LED gaismas avota ieslēgšana

LED gaismas avots (18) lauj apgaismot skrūvēšanas vietu nepietiekoša apgaismojuma apstāklos. LED gaismas avotu (18) var ieslēgt, nedaudz nospiežot ieslēdzēju (13). Ja ieslēdzējs tiek nospiests stiprāk, elektroinstruments sāk

darboties, bet apgaismojoša LED gaismas avots turpina degt.

▶ Neskatieties tieši LED gaismas avota izstarotajā gaismas starā, jo tas var apžilbināt.

leslēgšana un izslēgšana

Skrūvgriezis ir apgādāts ar no griezes momenta atkarīgu apturēšanas sajūgu, kas ir regulējams norādītajā griezes momenta vērtību diapazonā. Tas nostrādā, līdzko tiek sasniegts iestatītais griezes moments.

Norāde: ja skrūvgriezis tiek darbināts kopā ar sprieguma adapteri, vispirms jāiedarbina sprieguma stabilizers.

Lai ieslēgtu elektroinstrumentu, līdz galam nospiediet tā ieslēdzēju (13).

Elektroinstruments automātiski izslēdzas, līdzko tiek sasniegts iestatītais griezes moments.

▶ Priekšlaicīgi atlaižot ieslēdzēju (13), iestatītais griezes moments netiek sasniegts.

Norādījumi darbam

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomainu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

- Kontaktëjiet darbinstrumentu ar uzgriezni vai skrūvi tikai laikā, kad elektroinstruments ir izslëgts. Rotëjošs darbinstruments var noslidët no skrūves galvas.

Griezes momenta iestatīšana (attēls G - I)

Griezes momenta ierobežošanas vērtība ir atkarīga no atsperes spiediena automatiskās apstāšanās sajūgā. Sajūgs ierobežo griezes momentu izvēlētajā līmenī abos darbinstrumenta griēšanās virzienos.

Lai iestādītu vēlamo griezes momenta vērtību, lietojiet vienīgi īpašu regulējošo rīku (30), kas tiek piegādāts kopā ar elektroinstrumentu.

Līdz galam pārvietojiet atpakal elektroinstrumenta pārbīdāmo vāciņu (7).

ANGLE EXACT 2|3|6|7|8|15|17|23|30

levietojiet sešstūra stieņatslēgu (31) nomaināmajā darbinstrumentā (30) un to lēni grieziet.

Līdzko korpusa atvērumā klūst redzams neliels izcilnis (sajūga regulējošā paplāksne (32)) ievietojiet šajā izcilni regulējošo rīku (30) un to grieziet.

ANGLE EXACT 14CF | 22CF | 29CF

levērojiet kopā ar iegādāto plakano piedziņas mezglu saņemtos norādījumus vai ari pieprasiet nepieciešamo informāciju tuvākajā specializētajā tirdzniecības vietā.

Griežot regulėjošo rīku pulksteņa rādītāju kustības virzienā, griezes momenta ierobežošanas līmenis palielinās, bet, griežot to pretēji pulksteņa rādītāju kustības virzienam, griezes momenta ierobežošanas līmenis samazinās.

Regulējošā rīka (30) izņemšana. Lai pasargātu sajūgu no netīrumiem, no jauna līdz galam pabīdiet uz priekšu elektroinstrumenta pārbīdāmo vāciņu (7).

Norāde: optimālais griezes momenta ierobežošanas līmenis ir atkarīgs no skrūvju savienojuma tipa, un to vislabāk izvēlēties praktisku mēginājumu celā. Pirms darba veiciet mēginājuma ieskrūvēšanu, izmantojot īpašu atslēgu griezes momenta mērišanai.

▶ lestatiet griezes momenta ierobežošanas limeni tikai norāditajās jaudas robežās, ārpus kurām automātiskās apstāšanās sajūgs nedarbojas.

Griezes momenta iestatijumu iezimēšana

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 | 22CF | 23 | 29CF | 30

Lai iezimētu individuāli iestatīto griezes momenta vērtību, markejošo gredzenu (17) var nomainit pret citu, atškirīgas krāsas markejošo gredzenu.

Piemēram, ja tiek lietots viens atsevišks sērijas EXACT elektroinstruments, kuram ir iestatīts griezes moments 4,5 Nm, šā griezes momenta iezīmēšanai var lietot sarkano markējošo gredzenu. Ja darba vietā tiek lietots arī cits sērijas EXACT elektroinstruments, kuram ir iestādīts griezes moments 7,5 Nm, šā griezes momenta iezīmēšanai var lietot citas, atšķirīgas krāsas markējošo gredzenu (melnu, zilu, zaļu vai sarkanų), lai abi elektroinstrumenti darba vietā būtu atšķirami. Šie dažādās krāsas markējošie gredzeni ir izmantojami tikai kā palīglīdzeklis, lai būtu vieglāk atšķirt, kāds griezes moments ir iestatīts katram no vienā darba vietā lietojamajiem elektroinstrumentiem.

Lietojot plānu skrūvgrieža asmeni, špaktełlāpstinu vai citu līdzīgu rīku, izbīdiet markejošo gredzenu (17).

Lai novērstu putekļu un netīrumu iekļūšanu elektroinstrumenta korpusā, lietojiet elektroinstrumentu tikai tad, ja uz tā ir nostiprināts kāds no marķējošajiem gredzeniem.

LED indikatori

Akumulatora uzlādes pakāpes indikators

Ja akumulatoru (11) nepieciešams uzlādēt, LED indikators (10) mirgo zaļā krāsā un skan akustisks signāls. Tas nozīmē, ka vēl ir

iespējams veikt tikai 6 – 8 skrūvējumus.

Ja LED indikators deg sarkanā krāsā, tas nozimē, ka akumulatora energija vairs nenodrošina pat vienas skrūves ieskrūvēšanu vai ari elektroinstruments ir pārslogots. Šādā gadījumā elektroinstrumentu vairs nevar ieslēgt. leslēdzēja blokēšana saglabājas, līdz akumulators tiek atvienots no elektroinstrumenta un tam tiek pievienots uzlādēts akumulators.

Strādājot ar sprieguma adapteri, sarkanā LED indikatora (10) iedegšanās norāda uz pārslodzi.

Ja LED indikators (10) mirgo sarkanā krāsā, tas norāda, ka elektroinstruments ir pārkarsis un vairs nespēj darboties. Pirms elektroinstrumenta atkārtotas iedarbināšanas nogaidiet, līdz izdziest mirgojošais LED indikators.

Ja ievērojami samazinās elektroinstrumenta darbības laiks starp divām akumulatora uzlādēm, tas liecina, ka akumulators ir nolietojies un to nepieciešams nomainīt. No nolietotajiem akumulatoriem nepieciešams atbrīvoties veidā, kas noteikts attiecīgās valsts likumdošanā.

leskrūvēšanas rezultāta indikators

Elektroinstrumenta griezes momentam sasniedzot iepriekš iestatīto vērtību, nostrādā automatātiskais apstāšanās sajūgs. Pie tam LED indikators (9) iedegas zaļā krāsā.

Ja iestādītā griezes momenta vērtība netiek sasniegta, LED indikators (9) iedegas sarkanā krāsā, un ir dzirdams skaņas signāls. Šādā gadījumā skrūvēšanas operācija jāveic atkārtoti.

Aizsardzība pret atkārtotu ieslēgšanos

Ja skrūvēšanas laikā nostrādā automātiskais apstāšanās sajūgs, tas izslēdz elektroinstrumenta dzinēju.

Elektroinstrumenta atkārtota ieslēgšana ir iespējama ne ātrāk, kā pēc 0,7 sekunžu ilgas pauzes. Tas Įauj novērst jau pieskrūvētu skrūvju nejaušu atkārtotu pieskrūvēšanu.

Skrūvēšanas leŋkgalvas pagriešana

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Skrūvēšanas leŋkgalvu (3) var pagriezt un nostiprināt astonos dažados stāvoklos.

Stingri turiet elektroinstrumentu ar vaļējā tipa atslēgu (6), novietojot to uz skrūvēšanas leņkgalvas uzmalas noturplaknēm (5).

▶ Nemëginiet nostiprinät instrumentu, iespiežot tä korpusa apvalku.

Atskrūvējiet virsuzgriezni ar valējā tipa atslēgu (4), novietojot to uz virsuzgriežna noturvirsmām (19). Pagrieziet skrūvēšanas lenkgalvu (3) vēlamajā stāvokli, kurā tā fiksējas ik pēc 45°, un no jauna stingri pieskrūvējiet virsuzgriezni ar valējā tipa atslēgu (4), novietojot to uz virsuzgriežna noturvirsmām (19).

Šajā laikā noturiet skrūvēšanas leŋkgalvu nekustīgi ar uz tās uzmalas noturplaknēm novietotu valējā tipa atslēgu (6).

ANGLE EXACT 14CF | 22CF | 29CF

levērojiet kopā ar iegādāto plakano piedziņas mezglu saņemtos norādījumus vai ari pieprasiet nepieciešamo informāciju tuvākajā specializētajā tirdzniecības vietā.

LED gaismas avota iestatīšana (attēls J)

ANGLE EXACT 2|3|6|7|8|14CF|15|17| 22CF|23|29CF|30

Lietojot plānu skrūvgrieža asmeni, špaktelāpstinu vai citu līdzīgu rīku, Izbīdiet markejošo gredzenu (17). Ar īpašām stangām pabīdiet atspergredzenu (33) pa korpusa apvalku virzienā uz aizmuguri.

Līdz ar to abas LED diodes turētāja (16) apvalka puses, kas aptver LED gaismas avotu (18), var pārvietot jebkurā vēlamajā stāvoklī. Pie tam sekojiet, lai LED gaismas avota vads netiktu bojāts, un iebīdiet to šim nolūkam paredzētajā korpusa apvalka nišā (34). Tad no jauna novietojiet uz LED gaismas avota (18) abas LED diodes turētāja (16) puses.

Nobeigumā pārvietojiet atspergredzenu (33) un markejošo gredzenu (17) sākotnējā stāvokli.

Apkalpošana un apkope

Apkalpošana un tirišana

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.

Elektroinstrumenta ellošana

Smërviela:

speciāla pārnesumu smērviela (225 ml) Izstrādājuma numurs 3 605 430 009 Molikota (grafīta) smērviela Motorella SAE 10/SAE 20

– Pēc pirmajām 150 nostrādātajām stundām instrumenta pārnesums jāiztīra ar vāju škīdinātāju. levērojiet škīdinātāja ražotājīfirmas norādījumus par tā lietošanu un utilizēšanu. Pēc tīrīšanas iesmērējiet pārnesumu ar speciālo pārnesumu smērvielu. Atkārtojiet šādu tīrīšanu ik pēc 300 nostrādātajām stundām.

– Pēc 100000 ieskrūvētajām skrūvēm iee||ojiet automātiskās apstāšanās sajūga kustigās daļas jāieel||o ar dažiem pilieniem motore||as SAE 10/SAE 20. lesmērējiet instrumenta slīdošās un ritošās daļas ar molikota (grafita) smērvielu. E||ošanas laikā pārbaudiet automātiskās apstāšanās sajūga daļu nodiluma pakāpi, lai pārliecinātos, ka nav pasliktinājusies ieskrūvēšanas operāciju atkārtojamība un precizitāte. Nobeigumā no jauna veiciet automātiskās apstāšanās sajūga regulēšanu, iestatot vēlamo griezes momenta ierobežošanas līmeni.

Uzticiet elektroinstrumenta apkalpošanu un remontu tikai kvalificėtiem speciālistiem. Tikai tā elektroinstrumentam iespējams saglabāt nepieciešamo darba drošības limeni.

Bosch pilnvarotā remonta darbnīcā šie darbi tiks veikti ātri un kvalitatīvi.

▶ Atbrivojoties no izlietotajām smērvielām un tirišanas līdzekļiem, ṣemiet vērā ar apkārtējās vides aizsardzību saistītos apsvērumus. levērojiet spēkā esošos priekšrakstus un noteikumus.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitigā

veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederigie elektroinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atseviški un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Akumulatori/baterijas:

Ni-Cd: nikela-kadmija

Uzmanību! Šie akumulatori satur kadmiju, kas ir ľoti indīgs smagais metāls.

Ni-MH: nikela-metālhidrida

Lietuvių k.

Saugos nuorodos
