| Loại sản phẩm | Máy vặn vít góc công nghiệp không dây |
| Thương hiệu | Bosch |
| Mẫu mã | ANGLE EXACT 6 Professional |
| Điện áp danh định | 9,6 V |
| Mô-men xoắn vặn vít tối đa (cứng/mềm) theo ISO 5393 | 6 / 6 Nm |
| Tốc độ không tải | 650 vòng/phút |
| Trọng lượng theo quy trình EPTA 01:2014 | 1,0 kg |
| Cấp bảo vệ | IP 20 |
| Loại pin tương thích | Ni-Cd hoặc Ni-MH (9,6 V) |
| Dung lượng pin khuyến nghị | 1,8 Ah hoặc 2,4 Ah (Ni-Cd); 2,6 Ah (Ni-MH) |
| Sạc khuyến nghị | AL 2450 DV |
| Chiều quay | Đảo chiều (phải/trái) |
| Ly hợp dừng | Có, với lựa chọn trước mô-men xoắn |
| Đèn LED | Có, để chiếu sáng khu vực làm việc |
| Hiển thị trạng thái pin | LED xanh (đủ pin) và đỏ (cần sạc) |
| Thiết bị treo | Giá treo có thể tháo rời |
| Sử dụng đúng mục đích | Vặn và tháo vít, đai ốc và các chi tiết có ren |
| Nhiệt độ làm việc | -5 °C đến +50 °C |
| Nhiệt độ bảo quản pin | 0 °C đến 45 °C |
| Bảo dưỡng | Vệ sinh thường xuyên; bôi trơn bánh răng sau 150 giờ rồi mỗi 300 giờ |
| An toàn | Hướng dẫn chung và cụ thể (bảo vệ cá nhân, tránh khởi động bất ngờ) |
| Phụ kiện đi kèm | Không đi kèm (đầu góc, pin, sạc, v.v. mua riêng) |
| Dịch vụ hậu mãi | SAV Bosch: sửa chữa, phụ tùng, tư vấn |
Câu hỏi thường gặp - ANGLE EXACT 6 Professional BOSCH
Câu hỏi của người dùng về ANGLE EXACT 6 Professional BOSCH
0 câu hỏi về thiết bị này. Trả lời những câu bạn biết hoặc đặt câu hỏi riêng.
Đặt câu hỏi mới về thiết bị này
Tải xuống hướng dẫn cho thiết bị của bạn Máy vặn vít ở định dạng PDF miễn phí! Tìm hướng dẫn của bạn ANGLE EXACT 6 Professional - BOSCH và lấy lại thiết bị điện tử của bạn. Trên trang này được đăng tải tất cả các tài liệu cần thiết để sử dụng thiết bị của bạn. ANGLE EXACT 6 Professional thương hiệu BOSCH.

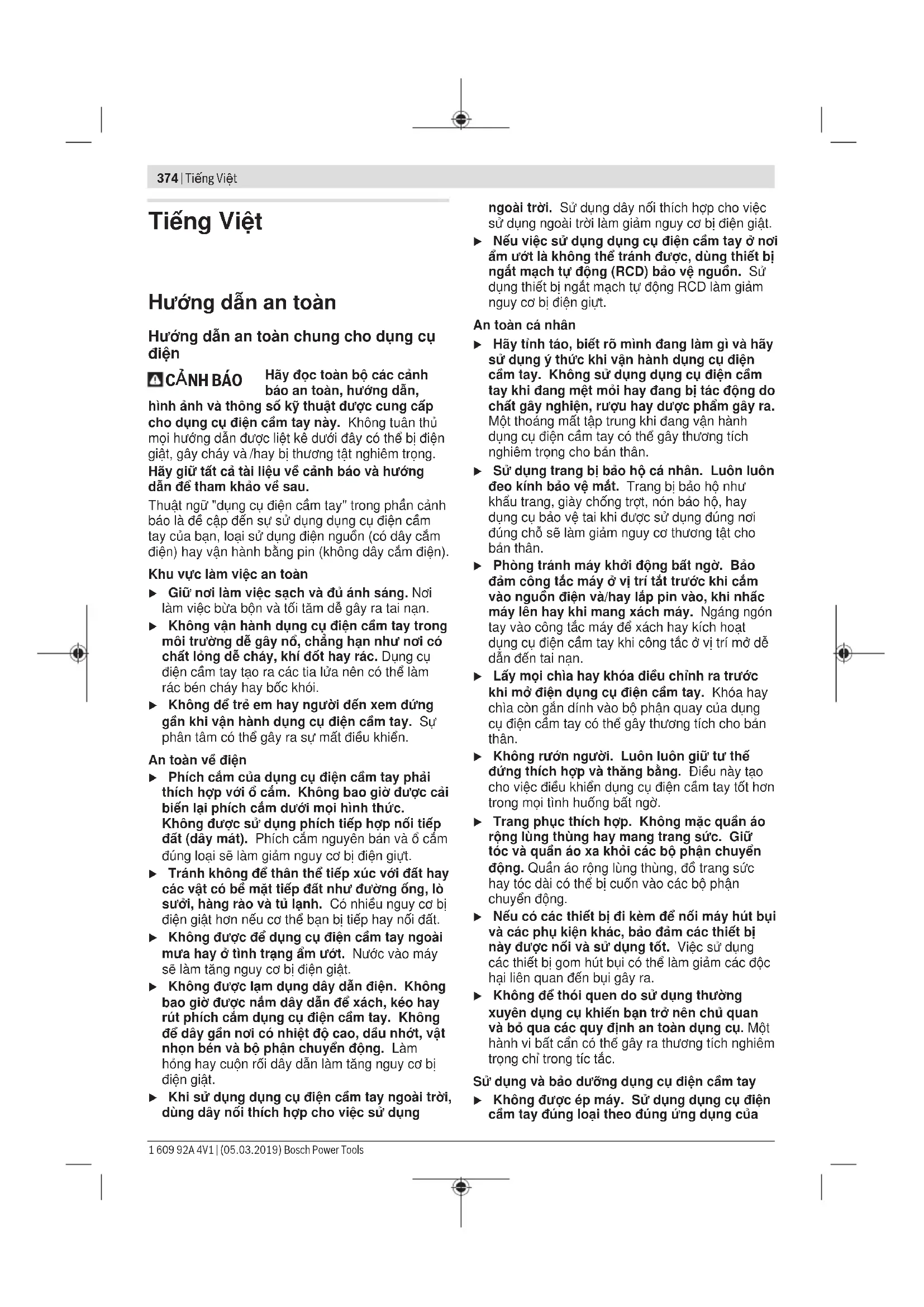

HƯỚNG DẪN NGƯỜI DÙNG ANGLE EXACT 6 Professional BOSCH
Tiếng Việt Trang 374
385
397 آفارسی
CE
[EMPTY]
|
Hướng dẫn an toàn chung cho dụng cụ điện
CẢNH BÁO
Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,
hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ moi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiêm trong.
Hãy giữ tất cả tài liệu về cảnh báo và huống dẫn để tham khảo về sau.
Thuật ngữ "dung cụ điện cẩm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cẩm tay của bạn, loại sử dụng điện nguồn (có dây cẩm điện) hay vận hành bằng pin (không dây cẩm điện).
Khu vực làm việc an toàn
▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bên và tối tắm để gây ra tai nạn.
Không vận hành dụng cụ điện cẩm tay trong môi trường để gây nổ, chẩn hạn như nơi có chất lỏng để cháy, khí đốt hay rác. Dung cụ điện cẩm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.
Không để trẻ em hay người đến xem đúng gắn khi vận hành dụng cụ điện cấm tay. Sự phân tâm có thể gây ra sự mất điều khiển.
An toàn về điện
Phích cấm của dụng cụ điện cấm tay phải thích hợp với ở cấm. Không bao giờ được cải biến lại phishing cấm dưới mọi hình thức.
Không được sử dụng phích tiếp hợp nối tiếp đất (đầy mát). Phích cấm nguyên bán và ở cấm đúng loại sẽ làm giám nguy cơ bị diện giụt.
Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưới, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất.
Không được để dụng cụ điện cảm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.
Không được làm dụng dây dẫn điện. Không bao giờ được nấm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cấm tay. Không để dây gần nơi có nhiệt độ cao, dấu nhớt, vật nhọn bên và bộ phận chuyển động. Làm hòng hay cuôn rối dây dẫn làm tăng nguy cơ bị điện giật.
▶ Khi sử dụng dụng cụ điện cấm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng
ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giám nguy cơ bị điện giật.
▶ Nếu việc sử dụng dụng cụ điện cảm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giụt.
An toàn cá nhân
Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cấm tay. Không sử dụng dụng cụ điện cấm tay khi đang một môi hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cấm tay có thể gây thương tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mất. Trang bị bảo hộ như khấu trang, giày chống trọt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bán thân.
▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tất trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ diện cắm tay khi công tắc ở vị trí mở để dẫn đến tai nạn.
Lấy mọi chia hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cẩm tay. Khóa hay chia còn gắn dính vào bộ phân quay của dụng cụ điện cẩm tay có thể gây thương tích cho bản thân.
▶ Không rurón người. Luôn luôn giữ tư thế đúng thích hợp và thẳng bằng. Điều này tạo cho việc điều khiển dụng cụ diện cẩm tay tốt hơn trong mọi tình huống bắt ngờ.
Trang phục thích hợp. Không mặc quản áo rộng lùng thùng hay mang trang sức. Giữ tóc và quản áo xa khởi các bộ phận chuyển động. Quản áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.
Không để thới quen do sử dụng thường xuyên dụng cụ quiến bạn trở nên chủ quan và bổ qua các quy định an toàn dụng cụ. Một hành vi bất căn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.
Sử dụng và bảo dưỡng dụng cụ điện cấm tay
▶ Không được ép máy. Sử dụng dụng cụ điện cấm tay đúng loại theo đúng ứng dụng của
bàn. Dùng cụ điện cấm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
Không sử dụng dụng cụ điện cấm tay nếu như công tắc không tất và mở được. Bất kỳ dụng cụ điện cấm tay nào mà không thể điều khiển được bằng công tác là nguy hiểm và phải được sửa chữa.
Rút phích cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cấm tay khởi động bất ngò.
Cắt giữ dụng cụ điện cẩm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cẩm tay hay các hướng dẫn này sử dụng dụng cụ điện cẩm tay. Dụng cụ điện cẩm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ điện cấm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cấm tay tối.
▶ Giữ các dụng cụ cắt bên và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bên làm giảm khả năng bị kẹt và dễ điều khiển hơn.
▶ Sử dụng dụng cụ điện cảm tay, phụ kiện, dấu cải v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cảm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.
Giữ tay cấm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dấu mỡ. Tay cấm và bề mặt nằm trơn trượt không dem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngò.
Sử dụng và bảo quản dụng cụ dùng pin
▶ Chỉ được sạc pin lại với bộ nạp diện do nhà sản suất chỉ định. Bộ nạp diện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác.
▶ Chỉ sử dụng dụng cụ điện cấm tay với loại pin được thiết kế đặt biệt dành riêng cho máy. Sử dụng bất cứ loại pin khác có thể dẫn đến thương tất hay cháy.
Khi không sử dụng pin, để cách xa các vật bằng kim loại như kepada giấy, tiến xu, chia khoa, dinh, óc vít hay các độ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một dấu
cục với một đầu cực khác. Sự chấp mạch của các đầu cực với nhau có thể gây bọng hay cháy.
Bảo quản ở tình trạng tối, dung dịch từ pin có thể túra ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mất, cân thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bông.
Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích.
▶ Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130°C có thể gây nổ.
▶ Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy.
Bảo dưỡng
Đưa dụng cụ điện cấm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.
Không bao giờ sửa chữa các bộ pin đã hư hại. Chí cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.
Các huống dẫn an toàn cho tua-vít
▶ Chỉ cấm dụng cụ điện tại các bề mặt cấm nấm có cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ kịp có thể tiếp xúc với dây điện ngâm. Dụng cụ kịp tiếp xúc với dây có điện có thể làm cho các phần kim loại hồ của dụng cụ điện cấm tay có điện và có thể gây ra điện giật cho người vận hành.
Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngâm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hòa hoàn và diện giật. Làm hư hại đường dẫn khí ga có thể gây nỗ. Làm thúng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra diện giật.
▶ Giữ chặt dụng cụ điện. Khi tiết chặt và nói lỏng các vít, những mô-men phần ứng cao có thể xuất hiện trong thời gian ngắn.
▶ Kẹp chất vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng êtô thì vững chắc hơn giữ bằng tay.
▶ Luôn luôn đội cho máy hoàn toàn ngừng hẩn trước khi đặt xuống. Dụng cụ lắp vào máy có
376 | Tiếng Việt
thể bị kep chất dẫn đến việc dụng cụ điện cẩm tay bị mất điều khiển.
Trong trường hợp pin bị hồng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hấy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp.
▶ Không được tháo pin ra. Nguy cơ bị chấp mach.
Pin có thể bị hư hai bởi các vật dụng nhơn như dinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoàn mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng.
▶ Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải.
Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gất, lửa, chất bản, nước, và sự ẩm ướt. Có nguy cơ nổ và chấp mạch.
▶ Tất dụng cụ điện ngay nếu phụ tùng bị chặn. Hãy chuẩn bị cho những mô-men phần ứng cao, mà gây ra sự đội ngược. Phụ tùng bị chặn, nếu dụng cụ điện bị quá tải hoặc bị kẹt trong phôi gia công cản gia công.
CẢNH BÁO
Bụi sinh ra khi đánh bóng, cưa, mài, khoan và các công việc tương tự có thể gây ung thư, sinh quái tương hoặc gây đột biến. Một số chất có trong những loại bụi này gồm:
Chì trong sơn và màu có chứa chì; Silic ôxit kết tinh có trong gạch, xi măng và các công việc nên khác; Asen và cromat trong gỗ đã xử lý bằng hóa chất. Nguy cơ mắc bệnh phụ thuộc vào mức độ thường xuyên bản tiếp xúc với các chất này. Để giảm thiểu nguy hiểm, bạn chỉ cân làm việc trong các không gian được thông khí tốt với trang thiết bị bảo vệ tương ứng (ví dụ với các thiết bị phòng độc được thiết kế đặc biệt giúp lọc sạch các hạt bụi nhỏ nhất).
Tránh vô tình bật lại. Đảm bảo rằng công tắc Tất/Mở ở trong vị trí tất trước khi bạn lắp pin. Mang xách máy với ngón tay ngáng vào công tắc Tất/Mở hay lắp pin vào dụng cụ điện đã bật có thể dẫn đến tai nạn.
▶ Chỉ sử dụng các dụng cụ gài không lỗi và không bị mòn. Dụng cụ gài có khuyết tật có thể bị bề, ví dụ, và gây ra thương tích hay hu์ hồng.
▶ Khi lắp dụng cụ gài, hãy đảm bảo ràng nó đã khớp chặt với phần lắp dụng cụ. Nếu dụng cụ không được bất chắc vào phần lắp dụng cụ, nó có thể bị tuột ra và không thể điều khiển được nữa.
Hãy căn thận khi vận các vít dài, có nguy cơ trượt tùy theo kiểu vít và dụng cụ gài được dùng. Thường thì khó điều khiển một đỉnh vít dài
và luôn có nguy cơ tiêm ấn là bạn có thể bị trượt và bị thuống khi văn vào.
Hãy lưu ý hướng xoay đã thiết lập, trước khi bạn bật dụng cụ điện. Nếu bạn muốn nối lòng một vít và thiết lập hướng xoay sao cho vít được văn vào, điều này có thể dẫn đến một chuyển động mạnh mất kiểm soát của dụng cụ điện.
▶ Chỉ sử dụng dụng cụ điện làm máy khoan. Dung cụ được trang bị khớp ly hợp ngắt, không được thiết kế cho các ứng dụng khoan. Ly hợp có thể đóng tự động và không cảnh báo.
Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật
Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiệm trọng.
Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành.
Sử dụng đúng cách
ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30
Dụng cụ điện này được thiết kế để bắt và tháo vít, đai ốc và các bộ phận nối khóa ren trong phạm vi đo và phạm vi năng suất được nêu.
Dung cụ điện này không được thiết kế để sử dụng như là một cái khoan; để tránh bị thương tích hay làm hư hỏng dụng cụ, không được sử dụng bất cứ dụng cụ nào có trang bị khớp ly hợp ngắt để dùng với mục đích là khoan.
ANGLE EXACT 14CF | 22CF | 29CF
Nhò vào tốc độ quay trái châm, dụng cụ điện được thiết kế để hoạt động với dấu truyền động đệt hồ. Phù hợp cho các vít tại các vị trí có thể tiếp cận từ một bên, ví dụ ở các đường ống.
Máy không thích hợp để tháo vít dùng bắt ghép nối. Dụng cụ điện này không được thiết kế để sử dụng như là một cái khoan; để tránh bị thương tích hay làm hư hỏng dụng cụ, không được sử dụng bắt cứ dụng cụ nào có trang bị khớp ly hợp ngắt để dùng với mục đích là khoan.

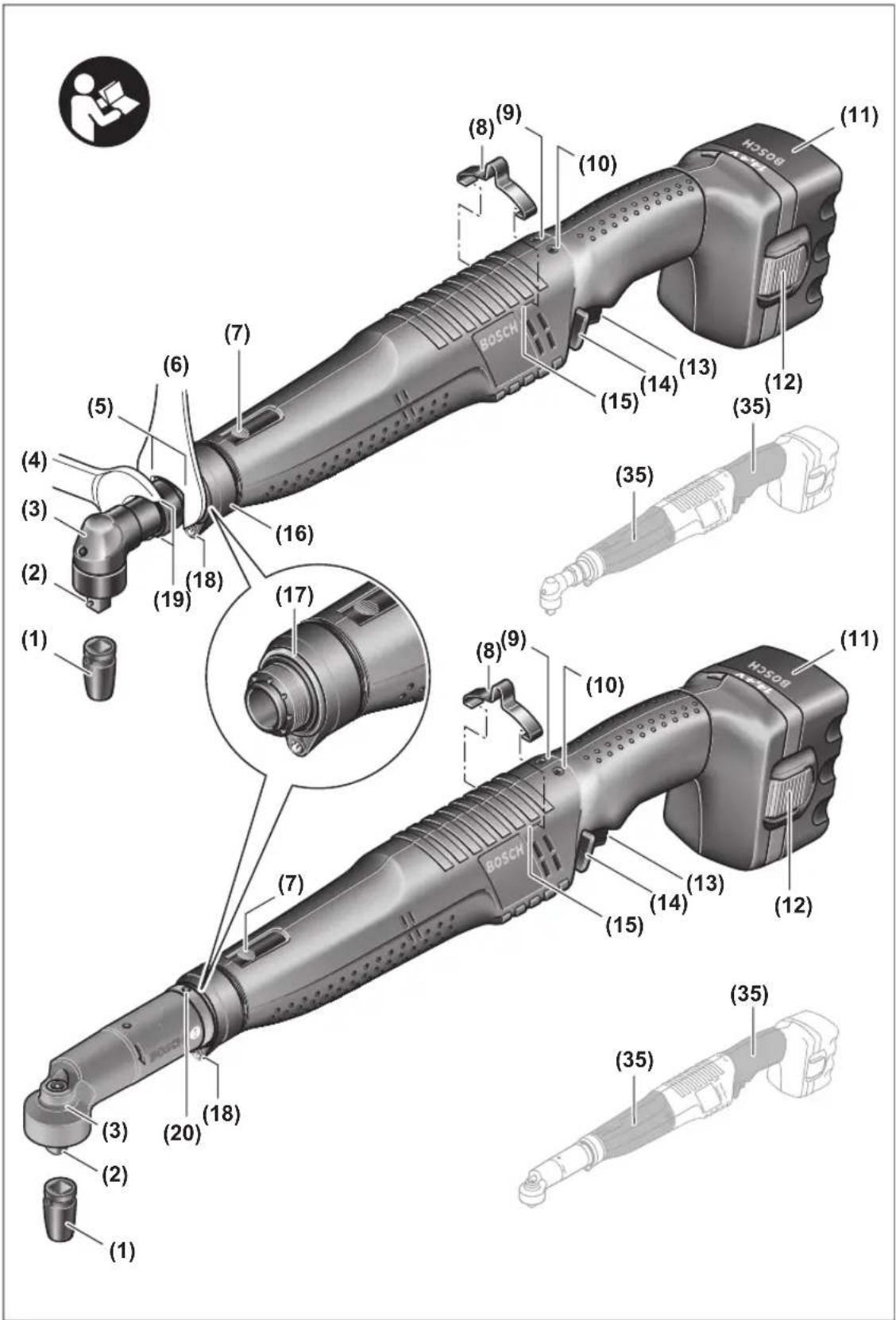

Các bộ phận được minh họa
