Тип продукт	Индустриален безжичен ъглов винтоверт
Марка	Bosch
Модел	ANGLE EXACT 6 Professional
Номинално напрежение	9,6 V
Максимален въртящ момент (твърд/мек) съгласно ISO 5393	6 / 6 Nm
Скорост на празен ход	650 об/мин
Тегло според EPTA-Procedure 01:2014	1,0 kg
Степен на защита	IP 20
Тип съвместима батерия	Ni-Cd или Ni-MH (9,6 V)
Препоръчителен капацитет на батерията	1,8 Ah или 2,4 Ah (Ni-Cd); 2,6 Ah (Ni-MH)
Препоръчително зарядно	AL 2450 DV
Посока на въртене	Реверсивна (дясно/ляво)
Стоп съединител	Да, с предварителен избор на въртящ момент
LED осветление	Да, за осветяване на работната зона
Индикатор за състояние на заряд	Зелен LED (достатъчен заряд) и червен (нужда от презареждане)
Окачващо устройство	Свалящ се окачващ механизъм
Предназначение	Завиване и развиване на винтове, гайки и резбови елементи
Работна температура	-5 °C до +50 °C
Температура на съхранение на батерията	0 °C до 45 °C
Поддръжка	Редовно почистване; смазване на предавката след 150 часа, а след това на всеки 300 часа
Безопасност	Общи и специфични указания (лична защита, избягване на случайно стартиране)
Включени аксесоари	Не са включени (ъглов адаптер, батерия, зарядно и др. се закупуват отделно)
Следпродажбено обслужване	Следпродажбено обслужване Bosch: ремонт, резервни части, консултации

Често задавани въпроси - ANGLE EXACT 6 Professional BOSCH

Как да заредя батерията на винтоверта ANGLE EXACT 6 Professional?

Използвайте препоръчителното зарядно AL 2450 DV. Включете зарядното в електрическата мрежа, поставете батерията в гнездото. Зеленият LED мига по време на зареждане и свети непрекъснато, когато зареждането приключи. Звучи звуков сигнал.

Как да настроя въртящия момент?

Плъзнете плъзгача за предварителен избор на въртящ момент (7) назад. Поставете регулиращия инструмент (30) в прореза на регулиращия диск (32) и завъртете по посока на часовниковата стрелка за увеличаване на момента, обратно за намаляване. След настройка преместете плъзгача напред.

Какви типове батерии са съвместими?

Винтовертът приема Ni-Cd и Ni-MH батерии с напрежение 9,6 V и APT конектор. Референтните номера са посочени в ръководството (напр. 2 607 335877 за Ni-Cd 1,8 Ah).

Как да сменя работния аксесоар?

За бързозатягащ патронник: издърпайте патронника (29) напред, поставете аксесоара (1) в държача (2), пуснете патронника. За мъжки квадрат: натиснете щифта и поставете аксесоара. Уверете се, че е добре фиксиран.

Какво да направя, ако червеният LED светне по време на работа?

Червеният LED показва, че батерията е разредена или инструментът е претоварен. Ако мига, инструментът е прегрял: изчакайте няколко мига. Ако свети постоянно, заредете батерията или използвайте заредена батерия.

Мога ли да използвам винтоверта като бормашина?

Не. Този ъглов винтоверт не е предназначен за пробиване. Стоп съединителят може внезапно да се изключи, което води до загуба на контрол. Използвайте го само за завиване.

Как да поддържам винтоверта?

Редовно почиствайте инструмента и вентилационните отвори. След 150 часа работа почистете предавката с мек разтворител и смажете със специална смазка Bosch. Повторете на всеки 300 часа. Смажете съединителя след 100 000 завивания с моторно масло SAE 10/20.

Къде мога да намеря резервни части?

Резервните части са достъпни чрез следпродажбеното обслужване на Bosch. Посетете уебсайта www.bosch-pt.com или се свържете със сервиза във вашата страна (координати в ръководството).

Може ли винтовертът да се използва с мрежово захранване?

Да, чрез адаптер за напрежение (28) и стабилизирано захранване 4EXACT. Изберете адаптер със същото напрежение като инструмента (9,6 V). Никога не използвайте без подходящ адаптер.

Кои са основните указания за безопасност?

Винаги носете защитни очила. Не носете широки дрехи. Уверете се, че превключвателят е в изключено положение, преди да свържете батерията. Избягвайте контакт със скрити кабели. Консултирайте се с пълното ръководство.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ANGLE EXACT 6 Professional BOSCH

bg Оригинална инструкция

mk Оригинално уплатство за работа

sr Originalno uputstvo za rad

sl izvima navodila

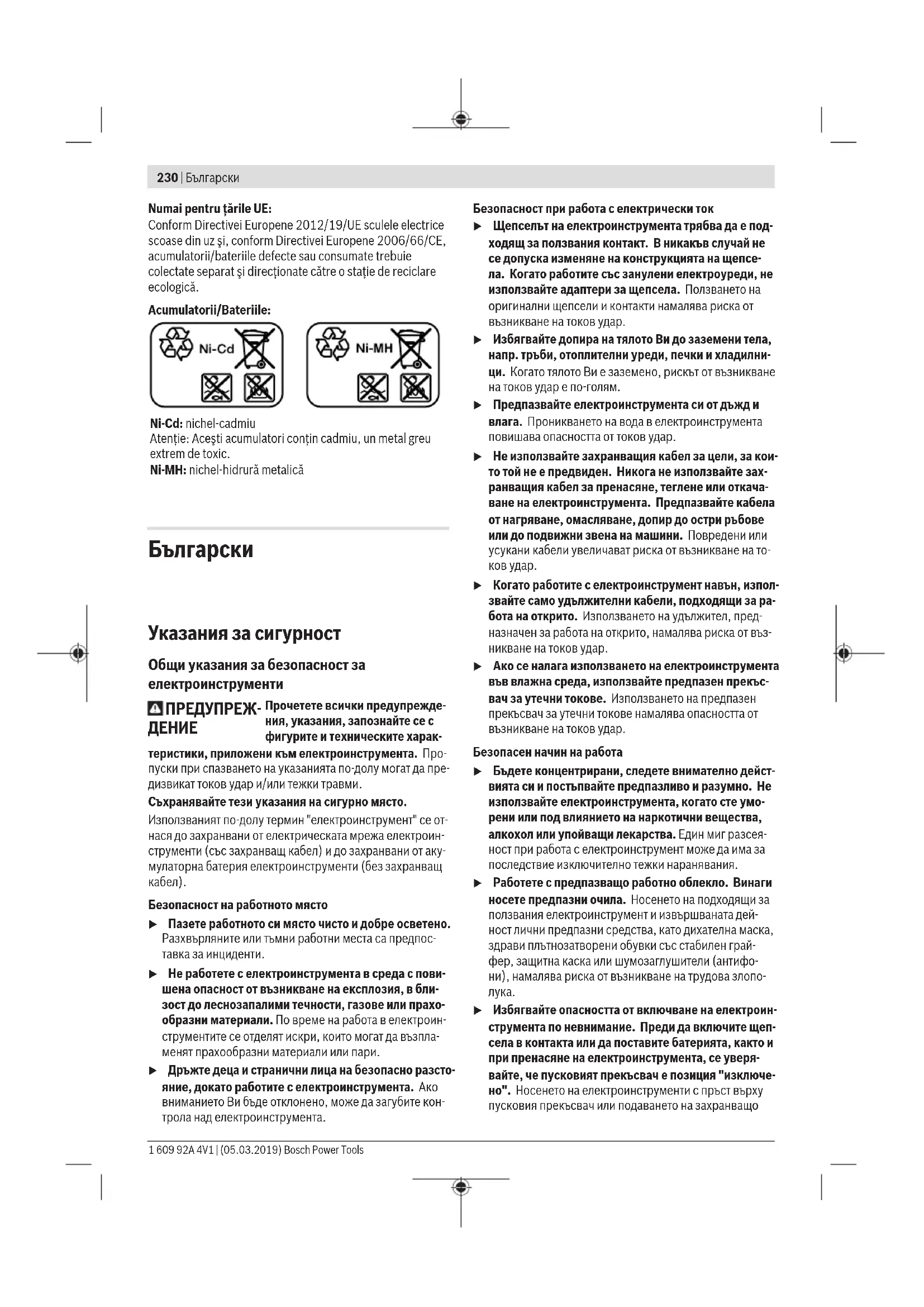

Български ...... Страница 230

Указания за сигурност

Общи указания за безопасност за електроинструменти

ПРЕДУПРЕЖ- ДЕНИЕ

Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите наук-

теристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпоставка за инциденти.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпла-менят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
He използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злополука.
Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо

напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.

▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръже косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционара изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахове.
Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само сьобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните зве-

на функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.

Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

Грижливо отношение към акумулаторни електроинструменти

За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.
За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова злополука и/или пожар.
▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.
▶ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, след незабавно обилно изплакване потърсете помощ от лекар. Електролитьт може да предизвика изгаряния на кожата.
▶ Не използвайте акумулаторна батерия или електроинструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания.

▶ Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или температури над 130 °C могат да предизвикат експлозии.
Спазвайте всички указания за зареждане на акуму- латорната батерия; не я зареждайте, ако темпера- турата й е извън диапазона, посочен в инструкции- те. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да ув- редят батерията и увеличават опасността от пожар.

Поддържане

Допускайте ремонт на електроинструментите Ви да се извършва само от квалифицирани специалист и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.
▶ Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизиран сервис.

Kogato изпълнявате операция, при която съществува опасност фиксаторът да засегне скрити под повърхността проводници под напрежение, допирайте електроинструмента само до електролизираните повърхности на ръкохватките. При контакт на фиксатора с проводник под напрежение е възможно напрежението да се предаде по металните детайли на електроинструмента и това да предизвика токов удар.
▶ Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети.
Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат силни реакционни моменти.
Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.
▶ Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай използваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента.
▶ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища.

▶ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.
▶ Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване.

Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение.

▶ Ако работният инструмент се заклини, незабавно изключвайте електроинструмента. Бъдете подготвени за големи реакционни моменти, които предизвикват откат. Работният инструмент блокира, ако електроинструментът се претовари или се заканти в обработвания детайл.

ПРЕДУПРЕЖ- ДЕНИЕ

Възникващият при шмиргелуване, рязане, шлифоване, пробиване и други дейности прах може

да действа канцерогенно, увреждащо плода или мутагенно. Някои от съдържащите се в тези прахове вещества са:

олово в съдържащи олово бои и лакове; кристалинен кремък в тухли, цимент и други зидарски материали, арсен и хромат в химически третирано дърво. Рискът от заболяване зависи от това, колко често сте изложени на тези вещества. За да намалите опасността, трябва да работите само в добре проветрени помещения със съответното защитно оборудване (напр. със специално конструирани уреди за дихателна защита, които филтрират и наймалките частици прах).

▶ Предотвратявайте опасността от включване по невнимание. Преди да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсвач е в положение изключено. Носенето на електроинструмента с пръст върху пусковия прекъсвач или поставянето на акумулаторна батерия във включен електроинструмент може да доведе до трудови злополуки.
▶ Използвайте само изрядни и добре заточени работни инструменти. Повредени работни инструменти могат напр. да се счупят по време на работа и да предизвикат травми и материални щети.
▶ Преди използване на работен инструмент се уверя- вайте, че той е захванат здраво в патронника. Ако работният инструмент не е захванат здраво в патрон- ника, може по време на работа да се извади, с което да стане неуправляем.
▶ При завиване на дълги винтове бъдете предпазливи, в зависимост от вида на винта и използвания бит съществува опасност от измятане. Често дълги

винтове не могат да бъдат контролирани добре и съществува опасност при завиване да се нараните.

▶ Преди да включите електроинструмента, проверete каква е установената посока на въртене. Ако например искате да развиете винт, а посоката на въртене е установена така, че винтът бъде завит, може да се стигне до силно неконтролируемо отскачане на пневматичния инструмент.
▶ Не използвайте електроинструмента като бормашина. Електроинструменти с изключващ съединител не са подходящи за пробиване. Съединителят може да изключи автоматично и без предупреждение.

Описание на продукта и дейността

Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последствие токов удар, пожар и/или тежки

травми.

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Предназначение на електроинструмента

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Електроинструментът е предназначен за завиване и развиване на винтове, гайки и други елементи с резба в по-сочения диапазон на размерите и мощността.

Електроинструментът не е подходящ да бъде използван като бормашина; за да избегнете травми и щети, никога не използвайте електроинструменти с изключващ съединител за пробиване.

ANGLE EXACT 14CF | 22CF | 29CF

Благодарение на ниската си скорост на въртене наляво електроинструментът е подходящ за работа с отворени плоски задвижващи звена. Той е подходящ за използване при винтови съединения, достъпни само от едната страна, напр. на тръбопроводи.

Той не е подходящ за развиване на винтови съединения.

Електроинструментът не е подходящ да бъде използван като бормашина; за да избегнете травми и щети, никога не използвайте електроинструменти с изключващ съединител за пробиване.

Изобразени елементи

Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите.

(1) Работен инструмент (напр. накрайник за зави- не)
(2) Гнездо

(3) Ђглова завиваща глава
(4) Гаечен ключ с размер 27 mm
(5) Скосени повърхности за захващане с гаечен ключ на фланеца на ъгловата глава
(6) Гаечен ключ, размер 22 mm
(7) Плъзгач за предварително регулиране на въртящия момент
(8) Скоба за окачване
(9) Светодиод завиване
(10) Светодиоден индикатор за степента на зареденост на акумулаторната батерия
(11) Акумулаторна батерия с АРТ-щекер
(12) Освобождаващи бутони за акумулаторната бате- рия
(13) Пусков прекъсвач
(14) Превключвател за посоката на въртене
(15) Канали за захвашане на скобата за окачване
(16) Държачи за светодиодите
(17) Маркировъчен пръстен
(18) Работна лампа
(19) Повърхности за захващане с ключ на холендровата гайка
(20) Контра-гайка
(21) Зарядно устройство
(22) Щепсел
(23) Зелен светодиоден индикатор на зарядното устройство
(24) Червен светодиоден индикатор на зарядното устройство
(25) Куплунг за адаптер за напрежение на 4EXACT
(26) Щекер D-Sub
(27) Винтове на щекера D-Sub
(28) Адаптер за напрежение
(29) Бързосменен патронник
(30) Инструмент за регулиране
(31) Шестостенен ключ
(32) Регулиращ диск
(33) Зегер-шайба
(34) Отвор в корпуса
(35) Ръкохватка (изолирани повърхности)

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Промишлен акумулаторен ъглов винтоверт ANGLE EXACT 2 3 6

Каталожен номер

0 602 490 647 0 602 490 656 0 602 490 652

234 | Български

Промишлен акумулаторен ъглов винтоверт ANGLE EXACT 2 3 6

Макс. въртящ момент при твърди/меки винтови съединения по ISO 5393	Nm 2/2 3/3 6/6
Скорост на въртене на празен ход n_0	min ^-1	110 420 650
Номинално напрежение V 9,6 9,6 9,6
Посока на въртене		ΩΩ	ΩΩ
Маса съгласно EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Вид защита IP 20 IP 20 IP 20

Промишлен акумулаторен ъглов винтоверт ANGLE EXACT 7 8 15

Каталожен номер		0 602 490 669 0 602 490 651 0 602 490 650
Макс. въртящ момент при твърди/меки винтови съединения по ISO 5393	Nm ^-1	7/7 9/9 15/15
Скорост на въртене на празен ход n_0		110 420 250
Номинално напрежение V 9,6 9,6 9,6
Посока на въртене			ΩΩ	ΩΩ
Маса съгласно EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Вид защита IP 20 IP 20 IP 20

Промишен акумулаторен ъглов винтоверт ANGLE EXACT 17 23 30

Каталожен номер		0 602 490 675 0 602 490 673 0 602 490 671
Макс. въртящ момент при твърди/меки винтови съединения по ISO 5393	Nm 17/13 23/20 30/28
Скорост на въртене на празен ход n_0	min ^-1	560 320 220
Номинално напрежение V 14,4 14,4 14,4
Посока на въртене		ΩΩ	ΩΩ	ΩΩ
Маса съгласно EPTA-Procedure 01:2014 kg 1,5 1,5 1,5
Вид защита IP 20 IP 20 IP 20

Промишен акумулаторен ъглов винтоверт ANGLE EXACT 14CF 22CF 29CF

Каталожен номер		0 602 490 690 0 602 490 693 0 602 490 691
макс. въртящ момент твърдо завиване с десен ход ^A)	Nm 10 16 20
Обороти на празен ход n_0 при десен ход ^A)	min ^-1	340 440 300
Номинално напрежение V 9,6 14,4 14,4
Посока на въртене		ΩΩ	ΩΩ	ΩΩ
Маса съгласно EPTA-Procedure 01:2014 kg 1,0 1,5 1,5
Вид защита IP 20 IP 20 IP 20

A) Скоростта и въртящият момент при въртене наляво са по-ниски за тези електроинструменти. Вследствие на предавателното число на плоското задвижване скоростта на въртене и въртящият момент на работния инструмент са различни.

Ni-Cd акумулаторна батерия		9,6	9,6	12,0	12,0	14,4	14,4
Каталожен номер		2 607 335877	2 607 335659	2 607 335879	2 607 335375	2 607 335881	2 607 335655
Брой клетки		8	8	10	10	12	12
Акумулаторно напрежение	V	9,6	9,6	12,0	12,0	14,4	14,4
Капацитет	Ah	1,8	2,4	1,8	2,4	1,8	2,4
Maca съгласно EPTA-Procedure 01:2014	kg	0,45	0,50	0,65	0,70	0,70	0,80

Ni-Cd акумулаторна батерия 9,6 9,6 12,0 12,0 14,4 14,4

препоръчителни зарядни устройства

AL 2450 DV AL 2450 DV AL 2450 DV AL 2450 DV AL 2450 DV AL 2450 DV

Ni-MH-акумулаторна батерия 9,6 12,0 14,4

Каталожен номер	2 607 335 681 2 607 335 683 2 607 335 685
Брой клетки 8 10 12
Акумулаторно напрежение V 9,6 12,0 14,4
Капацитет Ah 2,6 2,6 2,6
Маса съгласно EPTA-Procedure 01:2014 kg 0,55 0,70 0,80
препоръчителни зарядни устройства AL 2450 DV AL 2450 DV AL 2450 DV

ъглова завиваща глава		■ 1/4"	■ 3/8"	■ 3/8"	● 1/4"	SWF ● 1/4"
Каталожен номер		0 607 453 617	0 607 453 620	0 607 451 618	0 607 453 618	0 607 453 630
макс. въртящ момент при твърди винтови съединения съгласно ISO 5393	Nm	20	25	30	20	20
Macа съгласно EPTA-Procedure 01:2014	kg	0,23	0,23	0,27	0,23	0,23

Права завиваща глава		SWF ● 1/4"
Каталожен номер		0 607 453 631
макс. въртящ момент при твърди винтови съединения съгласно ISO 5393	Nm	6
Maca съгласно EPTA-Procedure 01:2014	kg	0,22

Информация за излъчван шум и вибрации

Стойностите на емисии на шум са установени съгласно EN 62841-2-2.

Равнището А на генерирания от електроинструмента звуков натиск обикновено възлиза на 70 dB(A). Неопределеност K = 3 dB. По време на работа равнището на шума може да надхвърли 80 dB(A).

Пълната стойност на вибрациите a_n (векторната сума по трите направления) и неопределеността К са определени съгласно EN 62841-2-2: завинтване: a_n < 2,5 m/s^2 , K = 1,5 m/ s^2 .

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходящи също така за предварителна оценка на емисиите на вибрации и шум.

Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум може да се различават. Това би могло значително да увеличи вибрациите и шума през периода на ползване на електроинструмента.

За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значително да намали емисиите на вибрации и шум през периода на ползване на електроинструмента.

Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.

Монтиране

Окомплектовка

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Тези индустриални акумулаторни ъглови винтоверти се доставят с ъглова глава за завиване, но без работни инструменти, акумулаторна батерия и зарядно устройство.

Адаптерите за напрежение трябва да се използват само за включване на промишлените акумулаторни ъглови винтоверти на Бош към токоизправителя 4EXACT.

ANGLE EXACT 14CF | 22CF | 29CF

Тези индустриални ъглови винтоверти се доставят без работни инструменти, плоско задвижване, междинен фланец, акумулаторна батерия, зарядно устройство, токоизправител или токов адаптор.

Адаптерите за напрежение трябва да се използват само за включване на промишлените акумулаторни ъглови винтоверти на Бош към токоизправителя 4EXACT.

Работни условия и среда за съхраняване

Електроинструментът е подходящ само за използване в затворени помещения.

За правилното функциониране на контролера за винтоверти допустимата околна температура трябва да е в диапазона между -5 °C и +50 °C (23 °F и 122 °F), при допустима относителна влажност на въздуха между 20 и 95 %, без кондензиране.

За да се избегне увреждане на клетките на акумулаторна- та батерия, тя трябва да бъде съхранявана при температу- ри между 0 °C (32 °F) и 45 °C (113 °F).

Монтаж на ъгловата завиваща глава

ANGLE EXACT 2|3|6|7|8|15|17|23|30

При тези промишлени акумулаторни ъглови винтоверти първо трябва да бъде монтирана подходяща ъглова зави-ваща глава (вж. „Технически данни“, Страница 233).

▶ Преди да монтирате, измествате или демонтирате въглова въртяща глава, се уверете, че превключвателят за посоката на въртене е в средна позиция (блокировка на включването) или акумулаторната батерия е извадена от електроинструмента.

Захванете електроинструмента с гаечен ключ (6) за повърхностите на фланеца (5) на ъгловата глава.

▶ Никога не затягайте електроинструмента към плоскостите на корпуса.

Поставете ъгловата завиваща глава (3) на фланеца в желаната позиция и с гаечния ключ (4) затегнете холендровата гайка, като я захванете за повърхностите (19). При това дръжте контра с гаечния ключ (6) за фланеца на ъгловата завиваща глава.

ANGLE EXACT 14CF | 22CF | 29CF

При тези промишлени акумулаторни ъглови винтоверти първо трябва да бъде монтирана подходяща плоска задвижваща глава. В специализираната търговска мрежа се продават различни плоски въртяща глави. Попитайте Вашия търговец за подходяща плоска въртяща глава.

▶ Спазвайте указанията за монтиране на плоската задвижваща глава.

Приспособление за окачване

С помощта на скобата (8) можете да захванете електроинструмента с приспособление за окачване.

Поставете скобата за окачване (8) отгоре на корпуса на електроинструмента и я притиснете, за да захване каналите (15).

▶ Редовно проверявайте състоянието на скобата и куката на подемното приспособление.

Зареждане на батерията

Указание: Зарядни устройства и акумулаторни батерии не са включени в окомплектовката.

Щепсельт на Вашия електроинструмент може да се различава от изобразения на фигурите.

▶ Уверете се, че зарядното устройство и акумулаторната батерия са подходящи за захранващата мрежа във Вашата страна.

Включете щепсела (21) на зарядното устройство (22) към електрическата мрежа и поставете акумулаторната батерия (11) в правилната позиция в гнездото за зареж- дане на зарядното устройство.

▶ При поставяне/изваждане на акумулаторната батерия не използвайте сила. Акумулаторни батерии с контактни клеми APT (Akku Pack Top) са конструирани така, че могат да бъдат поставени в електроинструмента или зарядното устройство само в правилната позиция.

Зеленият светодиод (23) започва да мига. Това указва за протичането на заряден ток. Процесът на зареждане спира автоматично, когато акумулаторната батерия се зареди напълно. Когато зеления светодиод спре да мига и започне да свети непрекъснато, процесът на зареждане е приключил. Прозвучава звуков сигнал с продължителност прибл. 2 секунди, указващ за пълното зареждане на батерията.

Непрекъснатото светене на червения светодиод (24) указва зареждане с намален заряден ток. Когато червеният светодиод мига, зареждане на акумулаторната батерия не е възможно.

Грешки – Причини за възникване и начини за отстраняване

Причина Помощ

Светодиодните индикатори не светят

Щепсельт на зарядното уст-ройство не е вкаран в кон-такта (правилно)	Вкарайте (докрай) щепселав контакта
Контактът, захранващия ка-бел или зарядното устройство са дефектни	Проверете захранващотонапрежение, ако е необхо-димо занесете заряднотоустройство за проверка воторизиран сервис за елек-троинструменти на Бош

Не е възможно зареждане

Температурата на акумула-торната батерия не е в до-пустимия интервал

Приведете температурата на акумулаторната батерия в допустимия температурен интервал между 0 °C (32 °F) и 45 °C (113 °F) чрез ох- лаждане или нагряване

Контактите на акумулаторната батерия са замърсени Почистете контактите на акумулаторната батерия, напр. чрез неколкократно-

Причина Помощ

	то й изваждане и вкарване в гнездото, респ. заменете акумулаторната батерия
Акумулаторната батерия е дефектна	Заменете акумулаторната батерия
Акумулаторната батерия не е поставена (правилно)	Вкарайте (напълно) акуму- латорната батерия в гнездо- то

Токоизправител (вж. фигур. В)

ANGLE EXACT 2|3|6|7|8|14CF|15|17|

22CF|23|29CF|30

Указание: Алтернативно индустриалните акумулаторни винтоверти могат да бъдат захранвани и от токоизправител.

Щепсельт на Вашия електроинструмент може да се различава от изобразения на фигурите.

▶ Уверете се, че токоизправителят е подходящ за напрежението на захранващата мрежа във Вашата страна.

Освен от токоизправителя 4EXACT и подходящия захран- ваш кабел, се нуждаете и от адаптер за напрежение, кой- то е със същото номинално напрежение, както Вашия винтоверт.

▶ Напрежението на токоизправителя (светодиоден индикатор) трябва да съответства на напрежението на винтоверта. Токоизправителят е предназначен само за индустриалните акумулаторни винтоверти на Бош от сериите EXACT, ANGLE EXACT и BT-EXACT с напрежение между 9,6 V и 14,4 V. В противен случай съществува опасност от пожар и експлозия.

Включване към източник на ток

Указание: Моля, обърнете внимание, че в състояние на доставка в електроинструмента не са поставени нито акумулаторна батерия, нито адаптер за напрежение.

▶ Никога не оставяйте акумулаторни батерии за съхраняване в акумулаторния електроинструмент.

Акумулаторните батерии издържат по-дълго и се за- реждат по-бързо, когато се съхраняват извадени. Кога- то продължително време не сте използвали акумула- торната батерия, не забравяйте преди да я използвате да я заредите.

Зареждане на акумулаторната батерия

Преди да поставите акумулаторната батерия в електроинструмента, я заредете с подходящо зарядно устройство. За точното описание на процеса на зареждане моля прочетете ръководството за експлоатация на зарядното устройство и съответните указания в настоящото ръководство (вж. „Зареждане на батерията“, Страница 236).

Акумулаторната батерия има NTC температурен контрол, който позволява зареждането само в температурния интервал между 0 °C (+32 °F) и 45 °C (+113 °F). По този начин се увеличава дълготрайността на акумулаторната ба- терия. При правилна експлоатация акумулаторната бате- рия може да бъде зареждана до 3000 пъти.

Нова или продължително време неизползвана акумула- торна батерия достига пълния си капацитет едва след прибл. 5 цикъла на зареждане и разреждане. Акумула- торните батерии трябва да бъдат презареждани само ко- гато светодиодният индикатор "Състояние на зареждане на акумулаторната батерия" на електроинструмента свети с червена светлина.

Поставяне и изваждане на акумулаторната батерия

Поставете превключвателя за посоката на въртене (14) в средна позиция. Това блокира пусковия прекъсвач (13)

на позиция "Изкл", благодарение на което се предотвратява включването на електроинструмента по невнимание.

Вкарайте заредената акумулаторна батерия (11) в ръкохватката на електроинструмента.

Внимавайте да поставите акумулаторната батерия в правилната позиция, както и освобождаващите бутони (12) да влязат в ръкохватката на електроинструмента с отчетливо прещракване.

▶ При поставяне/изваждане на акумулаторната батерия не използвайте сила. Акумулаторни батерии с контактни клеми APT (Akku Pack Top) са конструирани така, че могат да бъдат поставени в електроинструмента или зарядното устройство само в правилната позиция.

За да извадите акумулаторната батерия (11) натиснете от двете страни освобождаващите бутони (12) и издърпайте акумулаторната батерия надолу от ръкохватката.

Поставяне и сваляне на адаптера за напрежение (вж. фиг. С)

ANGLE EXACT 2|3|6|7|8|14CF|15|17|

22CF|23|29CF|30

Изберете подходящ за Вашия електроинструмент адаптер за напрежение.

Адаптерите за напрежение се различават според напрежението по цвета на корпуса на D-Sub щекера (26). Корпусът на D-Sub щекера за напрежение 9,6 V има светлосин цвят, а този за 14,4 V черен цвят.

▶ Корпусът на адаптера (28) може да се монтира или демонтира само при изключен токоизправител или при откачен от токоизправителя щекер (26) в индустриалния акумулаторен винтоверт.

Поставете превключвателя за посоката на въртене (14) в средна позиция. Това блокира пусковия прекъсвач (13) на позиция "Изкл", благодарение на което се предотвратява включването на електроинструмента по невнимание.

След това вкарайте корпуса на адаптера (28) в ръкохватката на електроинструмента. Внимавайте да поставяте адаптера в правилната позиция, както и освобождаващиите бутони (12) да влязат в ръкохватката на електроинструмента с отчетливо прещракване.

След това включете щекера (26) на подходящия за Вашия електроинструмент адаптер за напрежение в куплун-

га (25). Затегнете щекера (26) към куплунга (25), като затегнете на ръка двата винта (27).

За да извадите адаптера за напрежение, развите двата винта (27) на щекера (26) на изключения токоизправител и издърпайте щекера от куплунга (25).

След това притиснете навътре освобождаващите бутони (12) от двете страни и издърпайте корпуса на адаптера (28) от ръкохватката на електроинструмента.

Смяна на работния инструмент при завиваща глава с бързосменен патронник (вж. фиг. D)

▶ Преди използване на работен инструмент се уверявайте, че той е захванат здраво в патронника. Ако работният инструмент не е захванат здраво в патронника, може по време на работа да се извади, с което да стане неуправляем.

ANGLE EXACT 2|3|6

За тези промишлени акумулаторни ъглови винтоверти можете да поръчате ъглова завиваща глава с бързосменен патронник 1/4" (каталожен № 0 607 453 631).

ANGLE EXACT 2|3|6|7|8|15

За тези промишлени акумулаторни ъглови винтоверти можете да поръчате ъглова завиваща глава с бързосменен патронник 1/4" (каталожен № 0 607 453 630).

Поставяне на работния инструмент

Издърпайте бързосменния патронник (29) напред. Вкарайте работния инструмент (1) в гнездото (2) и отново отпуснете бързосменния патронник.

Използвайте само работни инструменти с подходяща глава (шестостен 1/4").

Не се опитвайте да поставяте свредла в бързосменния патронник.

Промишлените акумулаторни ъглови винтоверти с изключващ съединител не са подходящи за пробиване. Съединителят може да изключи автоматично и без предупреждение. Ако след изключване на съединителя продължите да работите, електроинструментът може да се изскубне от ръцете Ви, докато изключващият съединител се зацепи отново.

Демонтиране на работния инструмент

Издърпайте бързосменния патронник (29) напред. Извадете работния инструмент (1) от гнездото (2) и отново отпуснете бързосменния патронник.

Смяна на работния инструмент при въртяща глава с външен четиристен

▶ Преди използване на работен инструмент се уверявайте, че той е захванат здраво в патронника. Ако работният инструмент не е захванат здраво в патронника, може по време на работа да се извади, с което да стане неуправляем.

ANGLE EXACT 2|3|6|7|8|15

За тези промишлени акумулаторни ъглови винтоверти можете да поръчате ъглова въртяща глава с външен четиристен 1/4" (каталожен № 0 607 453 617), както и ъгло- ва въртяща глава с външен четиристен 3/8" (каталожен № 0 607 453 620).

ANGLE EXACT 17 | 23 | 30

За тези промишлени акумулаторни ъглови винтоверти можете да поръчате ъглова завиваща глава с външен четиристен 3/8" (каталожен № 0 607 451 618).

Поставяне на работния инструмент

Натиснете щифта на четиристена на патронника (2), напр. с помощта на тясна отвертка и поставете работния инструмент (1) на четиристена. Уверете се, че щифтът на работния инструмент е попаднал в предвидения за целта отвор на работния инструмент.

Демонтиране на работния инструмент

Натиснете щифта в отвора на работния инструмент (1) навътре и извадете работния инструмент от патронника (2).

Смяна на работния инструмент при завиваща глава с вътрешен четиристен (вж. фиг. Е)

▶ Преди използване на работен инструмент се уверя- вайте, че той е захванат здраво в патронника. Ако работният инструмент не е захванат здраво в патрон- ника, може по време на работа да се извади, с което да стане неуправляем.

ANGLE EXACT 2|3|6|7|8|15

За тези промишлени акумулаторни ъглови винтоверти можете да поръчате ъглова завиваща глава с вътрешен шестостен 1/4" (каталожен № 0 607 453 618).

Поставяне на работния инструмент

Вкарайте работния инструмент (1) в шестостенния отвор на патронника (2), докато усетите отчетливо прещракване.

Демонтиране на работния инструмент

Издърпайте работния инструмент (1) от патронника (2), при необходимост с помощта на клещи.

Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска,

здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.

Когато искате да включите електроинструмента, трябва предварително да зададете посоката на въртене с превключвателя (14):

Електроинструментът се включва само ако превключвателят за посоката на въртене (14) не е в средно положение (блокировка на включването).

Настройване на посоката на въртене (вж. фигур. F)

Задействайте превключвателя за посоката на вър- тене (14) само когато електроинструментът е в по- кой.

Въртене надясно: За завиване на винтове натиснете превключвателя за посоката на въртене (14) до упор наляво.

Въртене наляво: За развиване на винтове натиснете превключвателя за посоката на въртене (14) до упор надясно.

Включване на работната лампа

Лампата (18) позволява осветяването на мястото на завиване при неблагоприятни светлинни условия. Работната лампа (18) се включва с леко натискане на пусковия прекъсвач (13). Ако натиснете пусковия прекъсвач по-силно, се включва и електроинструмента, а лампата продължава да свети.

▶ Не гледайте непосредствено в работната лампа, можете да се заслепите.

Включване и изключване

Винтовертите имат прекъсващ съединител, отделящ в зависимост от установения въртящ момент, който може да бъде регулиран в посочения диапазон. Той се задейства, когато бъде достигнат настроения въртящ мо-

МЕНТ.

Указание: Когато захранвате винтоверта с адаптер за напрежение, първо трябва да включите токоизправителя.

За включване на електроинструмента натиснете пусковия прекъсвач (13) до упор.

Електроинструментът се изключва автоматично, когато бъде достигнат предварително настроеният въртящ момент.

▶ При преждевременно отпускане на пусковия прекъсвач (13) не се достига предварително зададения въртящ момент.

Указания за работа

▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.

- Поставяйте електроинструмента на главата на винта/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне.

Регулиране на въртящия момент (вж. фиг. G - I)

Въртящият момент зависи от предварителното натягане на пружината на прекъсващия съединител. Прекъсващият съединител се задейства при достигане на зададения въртящ момент както при въртене надясно, така и при въртене наляво.

За настройване на желания въртящ момент използвайте само включения в окомплектовката инструмент за регулиране (30).

Преместете плъзгача (7) на електроинструмента докрай назад.

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Вкарайте шестостенен ключ (31) в работния инструмент (30) и го завъртете бавно.

Когато през отвора в корпуса се види малка вдлъбнатина (регулираща шайба (32)) в съединителя, вкарайте в нея инструмента за регулиране (30) и го завъртете.

ANGLE EXACT 14CF | 22CF | 29CF

Спазвайте указанията към закупената от Вас плоска вър- тяща глава или попитайте Вашия търговец.

Завъртане по посока на часовниковата стрелка води до увеличаване на въртящия момент, завъртане обратно на часовниковата стрелка - до намаляване.

Извадете инструмента за регулиране (30). Преместете плъзгача (7) отново напред, за да предпазите съединителя от замърсяване.

Указание: Необходимят въртящ момент зависи от вида на винтовото съединение и се определя най-точно чрез изпробване на практика. Проверете пробно завитото съединение с динамометричен ключ.

▶ Регулирайте въртящия момент само в посочения диапазон на мощността, тъй като в противен случай изключващият съединител не се задейства.

Обозначаване на настроения въртящ момент

ANGLE EXACT 2|3|6|7|8|14CF|15|17|

22CF|23|29CF|30

За обозначаване на специално настроени въртящи моменти можете да замените маркировъчния пръстен (17) с такъв с друг цвят.

Например ако използвате част от винтовертите EXACT с въртящ момент 4,5 Nm, можете да им поставите за обозначаване червени маркировъчни пръстени. Ако използвате други винтоверти EXACT за други монтажни дейности, при които се използва въртящ момент 7,5 Nm, можете да поставите за обозначаване на този въртящ момент маркировъчен пръстен с друг цвят (черен, син, зелен или жълт). Маркировъчните пръстени с различен цвят са предназначени само да служат като улеснение за монтьорите, за да се разпознава по-лесно какъв въртящ момент е установен на съответния електроинструмент.

За изваждане на маркировъчния пръстен (17) използвайте тънка отвертка, шпакла или друг подобен инструмент.

Винаги използвайте електроинструмента с поставен маркировъчен пръстен, за да бъде защитен корпуса от прах и замърсяване.

Светодиодни индикатори

Светодиод за степента на зареденост на акумулаторната батерия

Ако е необходимо зареждане на акумула- торната батерия (11), зеленият светодиоден

индикатор (10) започва да мига и се чува звуков сигнал. След това са възможни още само 6 до 8 завинтвания.

Ако светодиодът светне с червена светлина, капацитетът на батерията не достига за още едно завиване/развиване или електроинструментът е бил претоварен. След това електроинструментът не може да бъде включен повече. Блокировката за включване остава активна, докато акумулаторната батерия не бъде извадена от електроинструмента и в него не бъде поставена нова заредена акумулаторна батерия.

Ако работите с адаптер за напрежение, светването на светодиодния индикатор (10) с червена светлина е указание за претоварване.

Ако светодиодният индикатор (10) мига с червена светлина, електроинструментът е прегрял и е със задействана защита срещу прегряване. Преди да включите отново електроинструмента, изчакайте известно време, докато мигащата светлина изгасне.

Съществено съкратено време за работа на електроинструмента след зареждане на акумулаторната батерия показва, че батерията е изхабена и трябва да бъде заменена. Изхвърлянето на старата акумулаторна батерия трябва да се извърши съобразно валидните разпоредби.

Светодиод завиване

При достигане на предварително установения въртящ момент изключващият съединител се задейства. Светодиодният индикатор (9) светва зелено.

Ако предварително установеният въртящ момент не бъде достигнат, светодиодният индикатор (9) светва червено, и се чува звуков сигнал. Процесът на завиване трябва да се повтори.

Когато в процеса на завиване изключващият съединител се задейства, електродвигателят се изключва. Повторно включване е възможно едва след интервал от 0,7 секунди. Така се избягва пренавиването на вече затегнати винтови съединения.

Промяна на позицията на ъгловата завиваща глава

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Можете да поставите ъгловата завиваща глава (3) в една от общо осем позиции.

Захванете електроинструмента с гаечен ключ (6) за повърхностите на фланеца (5) на ъгловата глава.

▶ Никога не затягайте електроинструмента към плоскостите на корпуса.

С гаечния ключ (4) развийте холендровата гайка, като я захванете за повърхностите (19). Завъртете вгловата завиваща глава (3) на стъпки от 45° до желаната позиция и с гаечния ключ (4) отново затегнете холендровата гайка, като я захванете за повърхностите (19).

При това дръжте контра с гаечния ключ (6) за фланеца на ъгловата завиваща глава.

ANGLE EXACT 14CF | 22CF | 29CF

Спазвайте указанията към закупената от Вас плоска вър- тяща глава или попитайте Вашия търговец.

Регулиране на светодиодната работна лампа (вж. фигур. J)

ANGLE EXACT 2|3|6|7|8|14CF|15|17| 22CF|23|29CF|30

За изваждане на маркировъчния пръстен (17) използвайте тънка отвертка, шпакла или друг подобен инструмент. Преместете назад върху корпуса зегер-шайбата (33) като използвате клещи за зегер-шайби.

След това двете черупки на държача (16) на светодиода, който обхваща светодиодната работна лампа (18), могат да бъдат поставени в желаната позиция. Внимавайте да не повредите кабела на светодиодната работна лампа и го вкарайте без да го прегъвате в предвидения за целта отвор (34) в корпуса. Затворете отново светодиодната работна лампа (18) с двете черупки на държача (16).

Върнете зегер-шайбата (33) и маркировъчния пръстен (17) отново в първоначалните им позиции.

Поддържане и сервис

Поддържане и почистване

▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.

Смазване на електроинструмента

Смазочно вещество:

Специална редукторна грес (225 ml)

Двигателно масло SAE 10/SAE 20

– След първите 150 работни часа почистете редуктора с мек разтворител. Спазвайте указанията на производителя на разтворителя относно начина му на използване и изхвърляне. След това смажете редуктора със специалната смазка на Бош за редуктори. След това повторяйте тази процедура на всеки 300 работни часа.
– Смажете подвижните части на изключващия съединител след 100000 завивания с няколко капки двигателно масло SAE 10/SAE 20. Когато смазвате редуктора, винаги проверявайте степента му на износване, за да имате увереност, че повторяемостта и точността няма да бъдат нарушени. Накрая отново трябва да бъде настроен въртящият момент, при който съединителят изключва.

- Оставяйте поддържането и ремонтните дейности да се извършват само от квалифицирани техници. Така се гарантира запазване на безопасността на електроинструмента.

Тази дейност може да бъде изпълнена бързо и качествено в оторизиран сервис за инструменти на Бош.

▶ Изхвърляйте смазочни и почистващи препарати по начин, който не замърсява околната среда. Спазвайте законовите разпоредби.

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на: www.boschpt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Електроинструментите, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворяржащите се в тях суровини.

Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!

Само за страни от ЕС:

Съгласно европейска директива 2012/19/EC електроу- редите, които не могат да се ползват повече, а съгласно вропейска директива 2006/66/EO повредени или изха- бени обикновени или акумулаторни батерии трябва да се събират и предава за оползотворяване на съдържащите се в тях суровини.

Акумулаторни или обикновени батерии:

Ni-Cd

Ni-MH

Ni-Cd: никел-кадмий

Внимание: тези акумулаторни батерии съдържат кадмий, който е силно отровен тежък метал.

Ni-MH: никел-металхидрид

Македонски

Совети при работеьето
