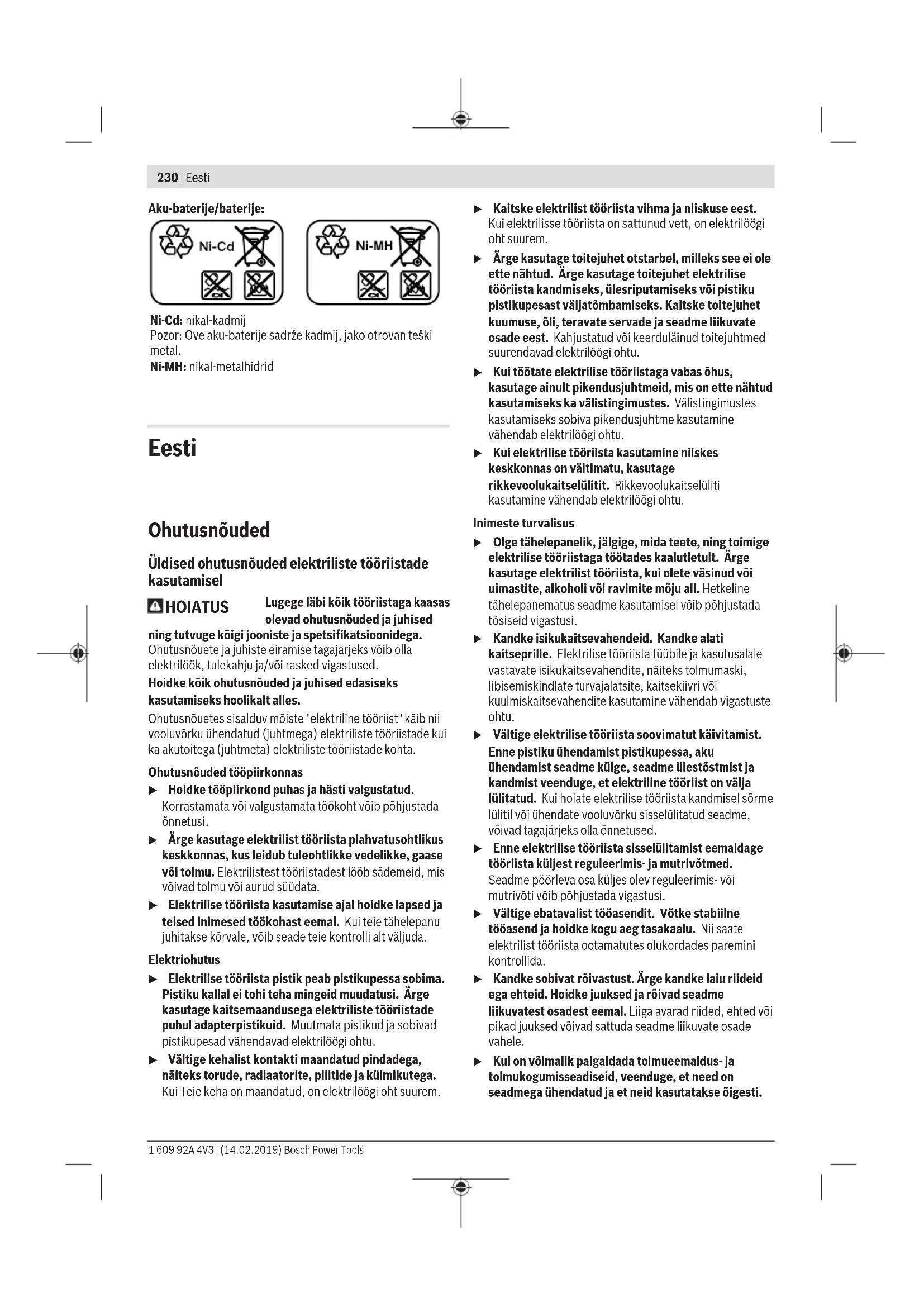

KASUTUSJUHEND EXACT 700 Professional BOSCH

(6) Sisse-/väljalüliti (7) Märgistusrõngas (8) Tööriistahoidik (9) Elektriline tööriist (nt kruvimisotsak) (10) Pöördemomendi eelvaliku liugur (11) Laadimisseade

(13) Roheline LED-näit laadimisseadmel

(14) Punane LED-näit laadimisseadmel

(16) D-Sub ühenduspistik

(17) Kruvid D-Sub ühenduspistikul

(20) Töövalgusti (21) Seadetööriist (22) Seadeketas (23) Käepide (isoleeritud haardepind)

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. 1 609 92A 4V3 | (14.02.2019) Bosch Power ToolsEesti | 233 Tehnilised andmed Tööstuslik akukruvikeeraja EXACT 2 4 6 Tootenumber

Max pöördemoment tugeval/nõrgal kruvikeeramisrežiimil ISO 5393 kohaselt Nm 2/2 4/4 6/6 Tühikäigu-pöörlemiskiirus n

Max pöördemoment tugeval/nõrgal kruvikeeramisrežiimil ISO 5393 kohaselt Nm 7/7 8/8 9/9 Tühikäigu-pöörlemiskiirus n

Max pöördemoment tugeval/nõrgal kruvikeeramisrežiimil ISO 5393 kohaselt Nm 12/12 5,5/5,5 8/8 4/4 Tühikäigu-pöörlemiskiirus n

Akuelementide arv 8 10 12 Aku pinge V 9,6 12,0 14,4 Mahtuvus Ah 2,6 2,6 2,6 Kaal EPTA-Procedure 01:2014 järgi kg 0,55 0,70 0,80 Bosch Power Tools 1 609 92A 4V3 | (14.02.2019)234 | Eesti Ni-MH-aku 9,6 12,0 14,4 soovitatavad laadimisseadmed AL2450DV AL2450DV AL2450DV Andmed müra/vibratsiooni kohta Müraemissiooni väärtused, määratud vastavalt EN62841-2-2. Elektrilise tööriista ekvivalentne helirõhutase on tavaliselt 70 dB(A). Mõõtemääramatus K=3 dB. Müratase võib töötamisel olla kõrgem kui 80dB(A). Kasutage kuulmiskaitsevahendeid! Vibratsioonitase a

(kolme suuna vektorsumma) ja mõõtemääramatus K, mõõdetud vastavalt EN62841-2-2: kruvikeeramine: a

Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks. Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada. Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada. Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus. Paigaldus u Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu. Tarnekomplekt Tüüp 0 602 490 437/ 0 602 490 471/ 0 602 490 447/

Tööstuslike akukruvikeerajate tarnekomplektis ei sisaldu vahetatvad tööriistad, aku, laadimisseade, konstantse pinge hoidja ega pingeadapter. Pingeadapterid on ette nähtud üksnes Boschi tööstuslike akukruvikeerajate ühendamiseks konstantse pinge hoidjaga 4EXACT. Töö- ja hoiutingimused Seade on ette nähtud kasutamiseks üksnes sisetingimustes. Laitmatuks tööks peab lubatud keskkonnatemperatuur olema vahemikus –5 °C kuni +50 °C (23 °F kuni 122 °F) , suhtelisel, mittekondenseeruval õhuniiskusel 20 kuni 95%. Akuelementide kahjustuste vältimiseks tuleb akut hoida temperatuuril 0 °C (32 °F) kuni 45 °C (113 °F). Laadimistoiming Suunis: Laadimisseadmed ja akud ei kuulu tarnemahtu. Joonisel kujutatud võrgupistik võib erineda teie elektrilise tööriista pistikust. u Kontrollige, et laadimisseade ja aku sobivad teie riigis kasutatava vooluvõrguga. Laadimisseade AL 2450 DV (vt jnA) Ühendage laadimisseadme (11) võrgupistik (12) elektrilisse vooluvõrku ja asetage aku (5) õiges asendis laadimisseadme pessa. u Aku paigaldamisel/eemaldamisel ärge rakendage jõudu. APT-pistikkontaktiga (Akku Pack Top) akud on nii konstrueeritud, et neid saab elektrilisse tööriista või laadimisseadmesse asetada ainult õiges asendis. Roheline LED-näit (13) hakkab vilkuma. See näitab laadimisvoolu olemasolu. Kui aku on täiesti täis laetud, peatu laadimistoiming automaatselt. Kui roheline LED-näit enam ei vilgu, vaid põleb pidevalt, on laadimitoiming lõppenud. Umbes 2 sekundi vältel kõlab helisignaal, mis annab märku sellest, et aku on täielikult laetud. Punase LED-näidu (14) pidev põlemine teatab vähendatud laadimisvooluga laadimistoimingust. Kui punane LED-näit vilgub, ei ole laadimistoiming võimalik. Vead – põhjused ja kõrvaldamine Põhjus Kõrvaldamine LED-näidud ei põle Laadimisseadme pistik ei ole (õigesti) pistikupessa ühendatud Lükake pistik (lõpuni) pistikupessa Pistikupesa, võrgukaabel või laadimisseade on defektne Kontrollige võrgupinget, laske laadimisseadet vajaduse korral mõnes Boschi elektriliste tööriistade volitatud klienditeeninduses kontrollida Laadimistoiming ei ole võimalik Aku temperatuur on väljaspool lubatud vahemikku Viige aku temperatuur jahutamise või soojendamisega lubatud temperatuuripiirkonda vahemikus 0 °C (32 °F) kuni 45 °C (113 °F) Aku kontaktid on määrdunud Puhastage aku kontaktid, selleks pange aku mitu korda laadimisseadmesse ja 1 609 92A 4V3 | (14.02.2019) Bosch Power ToolsEesti | 235 Põhjus Kõrvaldamine eemaldage sealt, vajaduse korral vahetage aku Aku on defektne Vahetage aku Aku ei ole (õigesti) sisse asetatud Asetage aku (täielikult) laadimispessa Konstantse pinge hoidja (vt jnB) Tüüp 0 602 490 437/ 0 602 490 471/ 0 602 490 447/

Suunis: Tööstuslikke akukruvikeerajaid saab lisaks akurežiimile kasutada ka konstantse pinge hoidjaga. Konstantse pinge hoidja ja pingeadapter ei sisaldu tarnekomplektis. Joonisel kujutatud võrgupistik võib erineda teie elektrilise tööriista pistikust. u Veenduge, et konstantse pinge hoidja sobib teie riigis kasutatava vooluvõrguga. Lisaks konstantse pinge hoidjale 4EXACT ja sobivale võrgukaablile vajate oma kruvikeerajale vastava nimipingega pingeadapterit. u Pinge konstantse pinge hoidjal (LED-näit) peab vastama pingele kruvikeerajal. Konstantse pinge hoidja sobib ainult Boschi tööstuslikele akukruvikeerajatele ridadest EXACT, ANGLE EXACT ja BT-EXACT pingega vahemikus 9,6 V kuni 14,4 V. Muudel juhtudel on tulekahju ja plahvatuse oht. Vooluvõrguga ühendamine Suunis: Palun pange tähele, et tarnimisel ei ole elektrilises tööriista akut ega pingeadapterit. u Ärge hoidke akusid mitte kunagi akuseadmes. Akud peavad kauem vastu ja neid on parem laadida, kui neid hoida eraldi. Ärge unustage akut pärast pikemaajalist seismist enne kasutamist täielikult täis laadida. Aku laadimine Enne elektrilisse tööriista paigaldamist laadige akut selleks ette nähtud laadimisseadmes. Laadimistoimingu täpset kirjeldust vaadake palun laadimiseadme kasutusjuhendist ja selle juhendi suunistest (vaadake „Laadimistoiming“, Lehekülg234). Aku on varustatud NTC‑temperatuurikontrolliga, mis lubab akut laadida üksnes temperatuurivahemikus 0 °C (+32 °F) kuni 45 °C (+113 °F). See tagab aku pika kasutusea. Õige kasutuse korral saab akut laadida kuni 3000 korda. Uus või pikemat aega kasutamata aku saavutab oma täieliku võimsuse alles umbes 5laadimis- ja tühjenemistsükli järel. Akut tuleb järellaadida ainult siis, kui elektrilise tööriista LED-näit „Aku laetuseisund“ põleb punaselt. Aku paigaldamine ja eemaldamine (vt jnC) Lükake pöörlemissuuna ümberlüliti (3) keskasendisse. See lukustab sisse-/väljalüliti (6) asendis „Väljas“, millega tõkestatakse elektrilise tööriista juhuslik sisselülitamine. Lükake laetud aku (5) elektrilise tööriista käepidemesse. Jälgige, et aku asetatakse sisse õiges asendis ja lukustuse vabastamisnupud (4) tuntavalt elektrilise tööriista käepidemes fikseeruvad. u Aku paigaldamisel/eemaldamisel ärge rakendage jõudu. APT-pistikkontaktiga (Akku Pack Top) akud on nii konstrueeritud, et neid saab elektrilisse tööriista või laadimisseadmesse asetada ainult õiges asendis. Aku (5) eemaldamiseks vajutage lukustuse vabastamisnuppu (4) mõlemal küljel ja tõmmake aku käepidemest allapoole välja. Pingeadapteri paigaldamine ja eemaldamine (vt jnD) Tüüp 0 602 490 437/ 0 602 490 471/ 0 602 490 447/

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetle- tud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Tehnilised dokumendid saadaval: * Tööstuslik aku- kruvikeeraja EX- ACT Tootenumber
