| Mærke | Bosch |
| Model | EXACT 700 Professional |
| Produkttype | Trådløs industriskruemaskine |
| Maks. skruemoment (hård/blød) iht. ISO 5393 | 8/8 Nm |
| Tomgangshastighed | 700 omdr./min |
| Nominel spænding | 12 V |
| Vægt iht. EPTA-procedure 01:2014 | 0,83 kg |
| Beskyttelsesklasse | IP 20 |
| Strømforsyning | NiCd/NiMH-akku (9,6-14,4 V) eller stabiliseret strømforsyning via spændingsadapter |
| Kompatibel akkutype | NiCd 9,6/12/14,4 V, NiMH 9,6/12/14,4 V |
| Anbefalet oplader | AL 2450 DV |
| Rotationsretning | Højre og venstre, valgbar |
| Stopkobling | Ja, med momentforvalg |
| Arbejdslys LED | Ja, til belysning af arbejdsområdet |
| Ladetilstands-LED | Ja, med lydsignal |
| Værktøjsholder | Hurtigspænde til 1/4" bits |
| Driftstemperatur | -5 til +50 °C |
| Relativ luftfugtighed | 20 til 95 % (ikke kondenserende) |
| Lydniveau | 70 dB(A) typisk, kan overstige 80 dB(A) |
| Vibrationer (skruning) | < 2,5 m/s², usikkerhed K=1,5 m/s² |
| Vedligeholdelse | Rengøring af ventilationsåbninger, smøring af gear og kobling |
| Reservedele | Fås via Bosch kundeservice |
| Reparationsmuligheder | Reparation hos en autoriseret Bosch-servicepartner |
Ofte stillede spørgsmål - EXACT 700 Professional BOSCH
Brugerspørgsmål om EXACT 700 Professional BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Skruetrækker i PDF-format gratis! Find din vejledning EXACT 700 Professional - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. EXACT 700 Professional af mærket BOSCH.

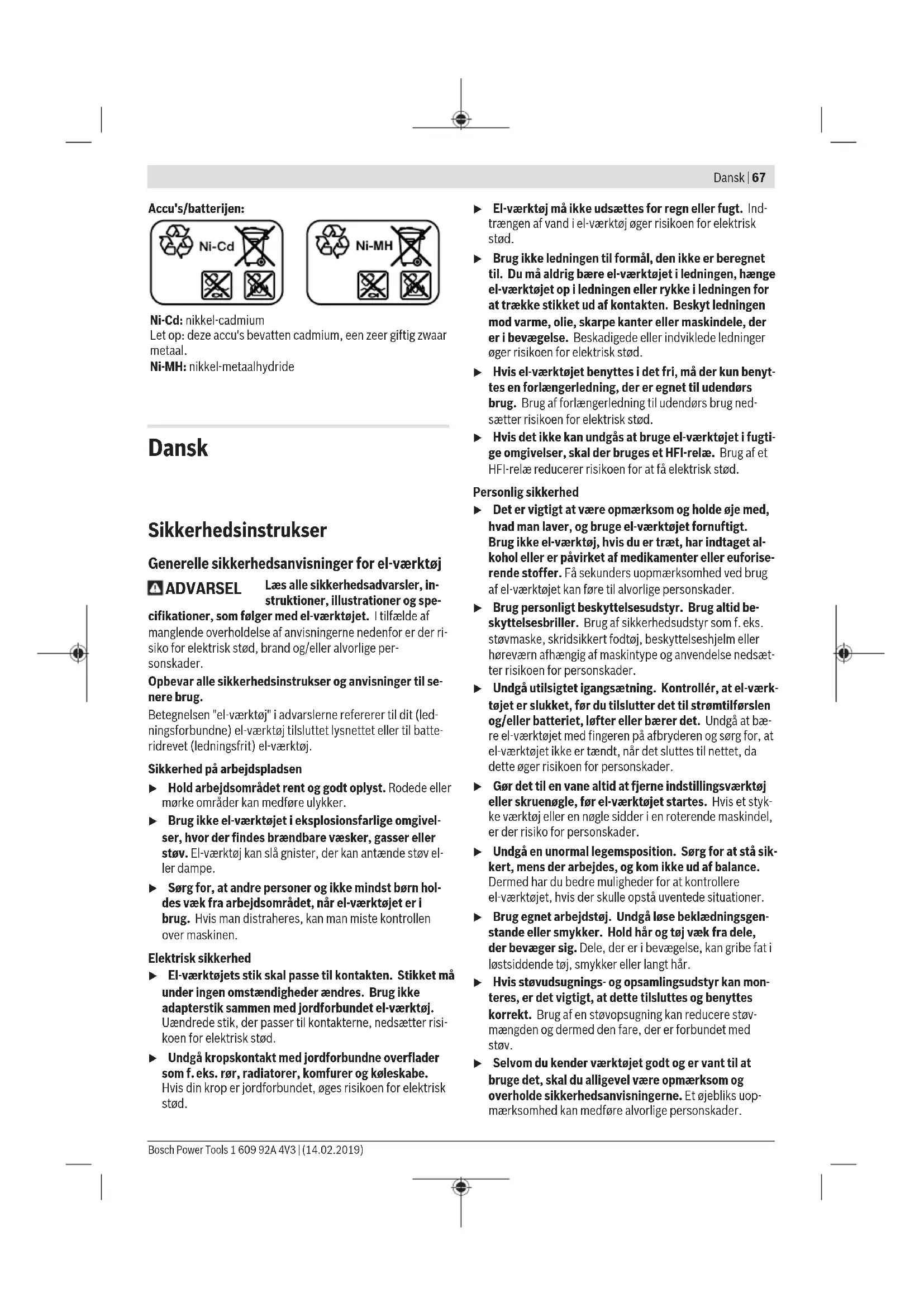

BRUGSANVISNING EXACT 700 Professional BOSCH
Sikkerhedsinstrukser
Generelle sikkerhedsanvisninger for el-værktog
cifikationer, som folger med el-varktojet. I tilfaelde af manglende overholdelse af anvisingerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige persorskader.
Opbevar alle sikkerhedsinstrukser og anvisninger til senere drug.
Betegnelsen "el-vaerktoj" i advarslerne refererer til dit (ledningsforbundne) el-vaerktoj tilsluttet lysnettet ellr til bateridrevet (ledningsfrit) el-vaerktoj.
Sikkerhed pa arbejdsspladen
Hold arbejdso MRrert ng godt opyst.Rodee ell er morke omrder kan medfore ulykker.
- Brug ici el-vaerktojet ieksplosionsfarlige omgivel ser, hvor der findes brændbare væsker, gasser aller stov. El-vaerktoj kan slå gnister, der kan antaende stov el-ler dampe.
Sorg for, at andre personer og ikke mindst børn holds væk fra arbejdso MRdet, nár el-værktoget er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
El-vaerktjets stik skal passage til kontakten. Stikket mä under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jord forbundet el-vaerktj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
Undg kropskontakt med jord forbundne overflader som f.eks.r, radiatorer, komfurer og koleskabe. Hvis din krop er jord forbundet, oges risikoen for elektrisk std.
- El-vaerktj ma seks udsættes for regn eller fugt. Indtraangen af vand i el-vaerktj og er risikoen for elektrisk stød.
Brug-ie ledingen til formaI, den ieke er beregnet til. Du ma aldrig bare el-vaerktojet i ledingen, hange el-vaerktojet op i ledingen ell rykke i ledingen for at trakte stikket ud af kontakten. Beskyt ledingen mod varme, olie, skarpe kanter ell maskindele, der er i bevageelse. Beskadigede ell indviklede ledinger oger risikoen fer elektrisk stad.
Hvis el-vaerktojet benytttes i det fri, ma der kun benyttes en forlaengerledning, der er egnet til udendors brug. Brug af forlaengerledning til udendors brug ned-sætter risikoen for elektrisk stød.
Hvis det/DDKE kan undgAs at bruge el-vaerktoget if fugti ge omgivelser, skal der bruges et HFI-relae. Brug af et HFI-relae reducerer risikoen for at fa elektrisk std.
Personlig sikkerhed
Det er vigtigt at vare opmaerksoom og holde oje med, hvad man laver, og bruge el-vaerktoget fornuftigt. BrugIkke el-vaerktoj, his du er traet, har indtaget al- kohl ell er pavirket af medikamenter ell euforise- rende stoffer.Fa sekunders uopmaerksohemed ved brug af el-vaerktojet kan fore til alvorlige personskader.
Brug personligt beskyttelseseudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedusdystyr som f.eks. stovmaske, skridsikkert fodj, beskyttelseshjelm eller horevarn afhengig af maskintype og anvendelse nedsæter risikoen for persorskader.
Undgå utilsigtet igangsætning. Kontroller, at el-verktojet er slukket, for du tilslutter det til strømtilforslen og/eller batteriet, lfterller bærer det. Undga at bare el-veerktojet med fingeren pa afbryderen og sorg for, at el-veerktojet ikke er taendt, nar det slutters til nettet, da dette øger risikoen for persorskader.
Gor det til en vane altid at fjerne indstillingsvarktog erer skruenogle, for el-varktajet startes. Hvis et styke varktog erer en nagle sidder i en roterende maskindel, er der risiko for personskader.
Undgä en unormal legemssposition. Sorg for at sta sik-kert, mens der arbejdes, og kom ici ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktoget, hvis der skulle opsta uventede situationer.
Brug egnat arbejdstoj. Undgalesebeklaedningsgenstandeller smykker.Hold har og toj vak fra dele, der bevager sig.Dele,der er i bevagelse,kan gribe fat i Iostsiddende toj, smykker ell langt hare.
Hvis stovudsgnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en stovopsugning kan reducere stvmaengden og dermed den fare, der er forbundet med stov.
Selvom du kender varktojet godt og ervant til at bruge det, skal du alligevel vare opmærksom og overholde sikkerhedsanvisningerne. Et ojebliks uopmærksomhed kan medfere alvorlige personskader.
Omhyggelig omgang med og brug af el-vaerktoj
Undgå overbelastning af el-veerktoget. Brug altid el-veerktogj, der er beregnet til det stykke arbejde, der skal udfores. Med det passende el-veerktogj arbejder man bedst og mest sikkert inden for det angivne effektomrade.
- Brug kein el-værktøj, hvis afbryderen er defekt.
El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres.
Trak stikket ud af stikkontakten og/eller fjern batteriet, his det kan tages af, for el-vaerktojet justeres, for skift af tilbehorsdele og for el-vaerktojet laegges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilisigtet start af el-vaerktojet.
Opbevar ubenyttet el-vaerktoj laden for boRs rakkevidde. Lad aldrig personer, der icke er fortrolige med el-vaerktojet aller icke har gennemlaest disse instrukser, benyte el-vaerktojet. El-vaerktoj er farligt, hvis det benyttes af ukyndige personer.
Vedligehold el-vaerktog tilbehorsdele. Kontroller, om bevagelige maskindele fungerer korrekt og/DDsider fast, og om delene er braekket ell beskadiget, saledes at el-vaerktjets Funktion pavirkes. Fasbezkadigede dele repareret, inden el-vaerktajetages i drug. Mange uheld skyldes darligt vedligeholdt el-vaerktj.
Sarg for, at skareveerktjoer er skarpe og rene. Omhyggeligt vedligeholdte skareveerktjoer med skarpe skerekanter saetter sig ikke sa hurtigt fast og er nemmere at fere.
Brug el-værktoj, tilbehør, indsatsværktoj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udfores. Anvendelse af el-værktojet til formal, som ligger utden for det fastsatte anvendelsesomrade, kan fore til farlige situationer.
Hold handtag og gribeflader torre, rene og fri for olie og smrefedt. Hvis handtag og gribeflader er glatte, kan værktjotet ikke handteres og styres sikkert, hvis der sker noget uventet.
Omhyggelig omgang med og brug af akku-vaerktoj
Oplad kun batterier i ladeapparater, der er anbefalet af producenten. Et ladeapparat, der er egnet til en bestemt type batterier, ma ikke benytttes med andre batteri- er - brandfare.
Brug kun batterier, der er beregnet til el-varktojet. Brug af andre batterier oger risikoen for personskader og er forbundet med brandfare.
Batterier, der/DDke benytttes, ma icke komme i ber- ring med metaldele sasom kontorclips, mnter, nog- ler, sm, skruer erler andre sma metalgenstande, da disse kan kortslutte kontakterne. En kortslutting mellem batteri-kontakterne oger risikoen for personskader i form af forbrendinger.
Hvis batteriet anvendes forkert, kan der slippe vaeske ud af batteriet- undgå kontakt. Hvis det alligevel skulle ske, skyles med vand. Søg læge, hvis væsken kom
meri ojnene. Batterivaeske kan give hudirritation ell er forbrandinger.
- Brug/DD: Beteiligung der Gesellschaft, die sichere Aktienkarten, die zu den Geschäftsjahr 1985 erfasst werden, als nicht anders angegeben sind.
Batterier eller værktøj ma ikke udsættes for ild eller meget hije temperaturer. Ild erl temperaturer over 130^ kan medføre eksplosion.
Falg alle instruktioner for opladning. Batteriet ma ikke oplades ved temperaturer uden for det omrade, der er angivet i instruktionerne. Forkert opladning aller opladning ved temperaturer uden for det angivne omrade kan medfore skader pa batteriet og foroge brandfaren.
Service
Sarg for, at el-vaerktoj kun repareres af kvalificerede fagfolk og at der kun benyttes originale resededele. Dermed sikres storst mulig maskinsikkerhed.
Beskadigede batterier mä aldrig repareres. Reparation af batterier mä kun udfores af producenten aller autoriserede reparatör.
Sikkerhedshenvisninger til skruemaskine
Hold fast om el-værktjets isolerede gribeflader, nár du udforer arbejde, hvor befaestelseselementet kankommen i Kontakt med skjulte kabler. Hvis befaestelseselementet kommer ikontakt med en "stromforende"ledning, kan blottedede metaldele pa el-værktjet blive "stromforende", og der er risiko for elektrisk stod for brugeren.
Anvend egnede sogeinstrumenter til at &, fre dem tlik skjulte forsyningsledninger,ller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan fore til brand og elektrisk stod. Beskadigelse af en gasledning kan fore til eksplosion. Beskadigelse af en vandleding kan fore til materiel skade.
Hold godt fast om el-vaerktajet. Der kan opsta hoej kortvarige reaktionsmomenter under spanding og lösning af skruer.
Fastgør emnet. Et emne holds bedre fast med spændanordninger eller skruestik end med händen.
Vent, til el-værktøjet stär helt stille, før du lægger det fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medfrole, at man taber kontrollen over el-værktøjet.
Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes ether eksplo-dere. Tilfor frisk luft, og sog lage, hvis du foler dig utilisepas. Dampene kan irritere luftvejene.
Abn畸形akkuen.Farefortslutng.
Akkuen kan blive beskadiget af spidse genstande som f.eks. səmller skruetraerkere ellr ydre kraftpavirk- ning.Der kan opsta indvendig kortslutng,sa akkuen kan antaendes, ryge, eksplodere eller overophedes.
Brug kun akkuen i producentensprodukter. Kun pa donne mande beskytttes akkuen mod farlig overbelastning.
Beskyt akkuen mod varme (f.eks. ogsa mod varige solstraler, brand, vand og fugtighed). Fare for eksplosion.
▶ Sluk straks for el-vaerktojet, hvis indsatsvarktojet blokerer. Va r forberedt pa store reakionsmomenter, der forarsager et tilbageslag. Indsatsvarktojet blokerer, hvis el-vaerktojet overbelastes, aller hvis det saetter sig fast i emnet, der skal bearejdes.
ADVARSEL
Stov, der dannes ved smerling, savning, silibning, boring og lignen
de aktivitet, kan virke kræftfremkaldende, fosterskadende eller mutagent. Dette stov indeholder f.eks. falgende stoffer:
Bly i blyholdig maling og lak, kiseljord i teglsten, cement og fra andet murerarbejde, arsen og kromat i kemisk behandlet tra. Risikoen for sygdom afhanger af, hvor ofte du udsættes for disse stoffer. For at begrense faren bo dr kun arbejde i godt ventilerede rum med det ndvendig besykttelseusudstyr (f.eks. med specielt konstruerede andedraetsvær, der ogsa filtrerer de mindste stovpartikler fra).
Undga en utilsiget start. Sorg for, at taend/sluk-kontakten er slaet fra, for du isætter en akku. Hvis du bae-er el-værktjoet med din finger pa taend/sluk-kontakten ell er isætter en akku i det taendte el-værktoj, udsætter du dig for en ulykkesrisiko.
Brug kun fejlfri indsatsvarktojer, der ici er slidt. Defekte indsatsvarktojer kan f.eks. kniekke og forarsage kvaestelser og materielle skader.
Sarg ved isæting af et indsatsværktoj for, at det sidder fast pa værktjsholderen. Hvis indsatsværktoget ikke er fast forbundet med værktjsholderen, kan det losne sigigen og/DDke lengere kontrolleres.
Vær forsigtig ved iskruning af lange skruer, da de kan glide eller smutte, afhengigt af skruetype og anvendt indsatsværktoj. Det er ofte svært at kontrollere lange skurer, som kan glide/smutte ved iskruningen, hvorved du risikerer atkommen til skade.
Vær opmærksom pa den indstillede drejeretning, foor du tander el-vaerktojet. Hvis du f.eks.vil lnsne en skrue, og drejeretningen er indstillet, sa skruen i stedet skrues ind, kan dette forarsage en heftig og ukontrolleret bevegelse af el-vaerktojet.
Brug-ie el-vaerktjet som boremaskine. El-vaerktoj med frakoblingsanordning er seksegnet til boring.Koblingen kan sla fra automatisk og.udvarsel.
Laes alle sikkerhedsinstrukser og anvisin-ger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvaestelser.
Vær opmaerkoms pa alle illustrationer i den forreste del af betjeningsvejledningen.
Beregnet anvendelse
El-vaerktojet er beregnet til iskruning og Iosnelse af skruer, motrikker og andre gevindtilslutninger i det angivne dimension-s- og ydelsesomrade.
El-vaerktjet er违法犯罪 som boremaskine; for at undgã person- og tingsskader bør du aldrig anvende et el-vaerktj med frakoblingsautomatik til boring.
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-vearktoget pa illustrationssiden.
(1) LED-visiting forskruninger
(2) Kontrollampe akku-ladetilstand
(3) Retningsomskifter
(4) Akku-udloserknap
(5) Akku med APT-stikkontakt
(6) Taend/sluk-kontakt
(7) Markeringsring
(8)Vaerkjtsholder
(9) Indsatsværktoj (f. eks. skruebit)
(10) Skyder til forvalg af drejningsmoment
(11) Lader
(12)Netstik
(13) Grøn LED-lampe på ladeaggregatet
(14) Rød LED-lampe på ladeaggregatet
(15) Tilslutningsbøsning for en spændingsadapter pa 4EXACT
(16) D-Sub-tilslutningsstik
(17) Skruer pà D-Sub-tilslutningsstisk
(18) Spændingsadapter
(19) Selvspaendende borepatron
(20)Arbejdslys
(21) Indstellingsværktøj
(22) Indstillingssskive
(23) Handgreb (isoleret grebsflade)
A) Tilbehør, som er Illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstandige tilbehør vindes i vores tilbehørsprogram.
Tekniske data
Industri-akku-skruemaskine EXACT 2 4 6
Varenummer
060249043306024904370602490431
70|Dansk
Industri-akku-skruemaskine EXACT 246
Maks. drejningsmoment, hard/blod skrueopgave iht. Nm 2/2 4/4 6/6 ISO 5393
Omdrejningstal, ubelastet n o/min 600 900 600
Nominel spending V 9,6 9,6 9,6
Rotationsretning
Vægt svarer til EPTA-Procedure 01:2014 kg 0,82 0,83 0,83
El-vaerktojets A-vaegtede lydtryksniveauu er typisk 70 dB(A). Usikkerhed K = 3 dB. Stojniveauet ved arbejde kan overskri de 80 dB(A).
Brug horevaern!
Vibrationer samlet vaerdia ah (vektorsum af tre retninger) og usikkerhed K fundet ith. EN 62841-2-2: Skruning: ah < 2,5m / s^2,K = 1,5m / s^2
Det svingningsniveau og stojemissionsniveau, der fremgår af anvisningerne, er mål't. en standardiseret måleværdi og kan anvendes til sammenligning af elværktj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og stojemissionen.
Det angivne svingnings- og stojemissionsniveau representer de vaesentlige anvendelser af el-vaerktojet. Hvis el-vaerktojet dog anvendes til andre formal, med afvigende indsatsvarktoj allerutilstrakkelig vedligeholdelse, kan svingningsog stojemissionsniveauauet afvige.Dette kan fore til en betydelig forogealse af svingnings- og stojemissionen i hele arbejdstidsrummet.
Til en nogagting vurdering af svingnings- og stojemissionen bor der ogsa tages hoge de for de tider, i hvilke varktojet er slukket ellr godn nok korer, men rent faktisk ilke anvendes. Dette kan fore til en betydelig reduktion af svingnings- og stojemissionsniveauauet i hele arbejdstidsrummet.
Fastlaeg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-vaerktoj og indsatsværktoj, holde hender varme, organisation af arbejdsoflo.
Montering
Tag altid akuyen ud af el-vaerktjotet, for der arbejdes pa el-vaerktjotet (f.eks. vedligeholdelse, vaektjsskift osv.) somt for det transporteres og lagges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for-bundet med kvastelsesfare.
Leveringsomfang
Type
0602490437/0602490471/0602490447/ 0602490469
Industri-akku-skruemaskinerne leveres uden indatsværktoj, akku, lader, spændingsstabilisator erler spændingsadapter. Spændingsadapterne er edulukkende beregnet til tilslutting af Bosch-industri-akku-skruemaskinen til spændingsstabilisatoren 4EXACT.
Drifts-og opbevaringsforhold
El-vaerktaj ma udelukkende bruges pa et lukket anvendelsested.
Til en fejlfri brug af apparatet skal den tilladte
omgivelsestemperatur ligge mellem -5^ og +50^ (23°F og 122°F), ved en tilladt relativ luftfugtighed på mellem 20 og 95% fri for tildugning.
Akkuen skal opbevares ved en temperatur mellem 0^ (32 ^) og 45^ 113 for at undgaskader pakkucellerne.
Opladning
Bemark: Ladeaggregater og aktuer folger ikke med leverin-gen.
Det illustrerede netstik kan vare et andet end det pa dit elværktj.
Sorg for, at ladeaggregat og akku er egnet til det strømnet, der findes i dit land.
Ladeaggregat AL 2450 DV (se billede A)
Forbind ladeaggregatet (11) vha. netstikket (12) til den elektriske energiforsyning, og sæt akkuen (5) i den rigtige position i ladeaggregatets ladeskakt.
Isaet/udtag akkuen.uden brug af vold. Akkuer med APT-stikkontakt (Akku Pack Top) er konstrueret pa en sadan mäde, at de kun kan saettes i el-vektjojet aller ladeaggregateti den rigtige position.
Den gronne kontrollampe (13) begynder at blinke. Det betyder, at ladestrommen Iober. Opladningen stopper automatiskn, nar akkuen er helt oplatet. Nar den gronne kontrollampe holder op med at blinke og lyser javnt, er opladningen faerdig. Et akustisk signal hores i ca. 2 sekunder, hvilket betyder, at akkuen er helt oplatet.
Lyser den rode kontrollampe hele tiden (14), oplades der med reduceret ladestrom. Blinker den rode kontrollampe, er opladning ikke mulig.
Fejl -arsager og afhjaelpning
Arsag Afhjaelpning
| Kontrollamper lyser ikke | |
| Laderens netstik ikke (korrekt) istat | Isæt netstik (helt) i stikkon-takten |
| Stikkontakt, netkabel eller lader defekt | Kontroller netspændingen, og fær vekt. laderen kontrlere-tet af en autoriseret kunde-service for Bosch el-veerktøj |
Opladning ikke mulig
| Akku-temperatur er/DDi det tilladte område | Påvirk akku-temperaturen ved afkøling eller opvarm- ning, sö den befinder sig i det tilladte temperaturområde mellem 0°C (32°F) og 45 °C (113°F) |
| Akkukontakter snavsede Rengør alkukontakter, f.eks. ved isætning/udtagning af akkuen flere gange, udskift evt. akku | |
Akku defekt Udskift akku
Akkuen er ikke sat (rigtigt) i Sæt akkuen (helt) ind i akku-ladeskakten
Spændingsstabilisator (se billede B)
Type
72 | Dansk
0602490437/0602490471/0602490447/ 0602490469
Bemerk: Industri-akku-skruemaskiner kan som alternativ til akkudriften ogsa drives med en spændingsstabilisator.
Spændingsstabilisator og spændingsadapter følg erkke med leveringen.
Det illustrerede netstik kan vare et andet end det pa dit elværktj.
Sorg for, at spændingsstabilisatoren er egnet til det strømnet, der findes i brugslandet.
Ud over spændingsstabilisatoren 4EXACT og det passende netkabel har du brug for en spændingsadapter, der har den samme nominelle spending som din skruemaskine.
Spendingen pa spendingsstabilisatoren (LED-indikator) skal stemme overens med skruemaskinens spanding. Spendingstabilisatoren er udelukkende egnet til at blive brugt til industrielle akku-skruemaskiner fra Bosch af typen EXACT, ANGLE EXACT og BT-EXACT med en spending pa mellem 9,6 V og 14,4 V. I modsat fald er der risiko for brand og eksplosion.
Tilslutting til energiforsyningen
Bemerk: Vær opmaerk som pa, at el-vaerktojt-ieke indeholder hverken en akku eller en spændingsadapter ved levering.
Opbevar aldrig akkuer i et akku-varktoj. Akkuer holder laengere og er nemmere at lade, hvis de opbevares separat. Husk at lade akkuen welt, for den tages i brug after laengere tids opbevaring.
Opladning af akku
Lad akkuen med et egnet ladeaggregat, for den sættes ind i el-værktøjt. Den nojagtige beskrivelse af opladningen fremgår af ladeaggregatets betjeningsvejledning og henvisningerne i nærverende vegledning (se "Oplading", Side 71).
Akkuen er udstyret med en NTC-temperaturovervågning, der kun tillader en opladning i temperaturområdet mellem 0^ (+32^) og 45^ (+113^) . Derved opnäs en høj levetid for akkuen. Ved rigtig brug kan akkuen genoplades op til 3000 gange.
En ny akku eller en akku, der/DD he raret brug i aengere tid, yder farest fuld kapacitet after ca. 5 opladninger og afladninger. Akkuer bor kun genoplades, narkontrollampen "Akku-ladetilstand" pa el-vaerktojet lyser rodt.
Isætning og udtagning af akku (se billede C)
Tryk retningsomskifteren (3) i den midterste position. Dette spaerrer taend/sluk-kontakten (6) i positionen "Fra", hvorved utilisigtet taending af el-værktjoet forhindres.
Skub en opladet akku (5) ind i el-vaerktjets greb.
Sorg for, at akkuen placeres i den rigtige position og at udlo-serknapperne (4) falder mærkbart papi plads i el-værktjets greb.
Isaat/udtag akkuen.udn brug af vold. Akkuer med APT-stikkontakt (Akku Pack Top) er konstrueret pa en sadan made, at de kun kan saettes i el-vaerktojet aller ladeaggregateti den rigtige position.
Akkuen (5) tages ud ved at trykke pa begge sider af udloser knapperne (4) og trække akkuen ud af grebet foreden.
Isætning og udtagning af spændingsadapter (se billed D)
Type
0602490437/0602490471/0602490447/ 0602490469
Vaelg den spændingsadapter, der passer til dit el-værktjojs nominelle spending.
Den spanding, der passer til den enkelte spændingsadapter, fremgår af farven pa huset til D-Sub-tilslutningsstikket (16). Huset til D-Sub-tilslutningsstikket for 9,6-V-spanding er lyseblä, for 12-V-spanding rød.
Adapterhuset (18) mA kun monteres i den industrielle akku-skruemaskine erer afmonteres fra donne, nár spændingsstabilisatoren er slukket erller tilslutnings-stikket (16) er afbrudt fra spændingsstabilisatoren.
Tryk retningsomskifteren (3) i den midterste position. Dette spaerrer taend/sluk-kontakten (6) i positionen "Fra", hvorved utilsigtet taending af el-værktjoet forhindres.
Skub herefter adapterhuset (18) ind i grebet pa el-varkto-jet. Sorg for, at adapterhuset isættes i den rigtige position, og at udloserknapperne (4) falder mærkbart pa plads i elvarktojets greb.
Stik derefter til Slutningsstikket (16) på den til el-vektjot passende spændingsadapter ind i til Slutningsbøsningen (15). Skru til Slutningsstikket (16) fast i til Slutningsbøsningen (15), idet du spænder begge skruer (17) handfast.
Spændingsadapteren tages ud ved at løsne de to skruer (17) på tilstlunningsstikket (16) til den slukkede spændingsstabilisator og trække tilstlunningsstikket ud af tilstlunningsbøsningen (15).
Tryk herefter pa begge sider af udloserknapperne (4), og traek adapterhuset (18) ud af el-vaerktojets greb.
Varktojsskift ved skruehoved med selvspendende borepatron (se billede E)
Sarg ved isæting af et indsatsværktj for, at det sidder fast pa værktjsholderen. Hvis indsatsværktjet ikke er fast forbundet med værktjsholderen, kan det Iøsne sig igen og ikke langere kontrolleres.
Isaetning af indsatsvarktej
Træk hurtigskiftepatronen (19) fremad. Sæt indsatsværktø-jet (9) ind i værktøjsholderen (8), og slip hurtigskiftepatronen igen.
Brug kun indsatsværktjoer med passende indstiksende (1/4"-sekskant).
Forsag参加会议 at indsætte bor i不同程度 der borepatron. Industri-akku-skruemaskiner med frakoblingsautomatik er/DDke egnet til boring. Koblingen kan sla fra automatisk ogumen advarel. Borer du videre after frakbling af koblingen, kan el-værktogjet glide ud af dit greb, til frakoblingsautomatikken reagerer igen.
Udtagning af indsatsværktj
Trak hurtigskiftepatronen (19) fremad. Tag indsatsvaktoget (9) ud af værktjsholderen (8), og slip hurtigskiftepatronen igen.
Brug
Brug personligt besykttelsesudstyr. Brug altid besykttelsesbriller. Brug af sikkerhedsudstyr som f. eks.stovmaske, skridsikkert fodj, besykttelseshjelm ellher hrevern afhaengig af maskintype og anvendelse nedsaet
ter risikoen for personskader.
Ibrugtagning
Nar du vil starte el-vaerktojet, bcr du forst indstille drejeret- ningen med retningsomskifteren (3):
El-vaerktojet starter kun, nar retningsomskifteren (3) ikke stär imidten (kontaktspaarre).
Indstilling af drejeretning (se billede F)
Aktiver kun drejeretningsomskifteren (3), nar elværktoget star stille.
Hojrelab: Ved boring og iskrunig af skruer skal du skubberetningsomskifteren (3) mod venstre til anslaget.
Venstrelob: Ved lnselse aller udskruning af skruer skal du skubbe retningsomskifteren (3) mod hore til anslaget.
Taending af LED-arbejdslys (se billede G)
Med arbejdslyset (20) er det muligt at oplyse skruestedet ved darlige lysforhold. Du tender arbejdslyset (20) ved at trykke let pa tend/sluk-knappen (6). Hvis du trykker har dere pa tend/sluk-knappen, tendes el-værktoget, og arbejdslyset lyser fortsat.
Seikde direkte indiarbejdslsyset,det kanblaende dig.
Taend/sluk
Skruemaskinerne har en momentafhaengig frakoblingsanordning, som kan indstilles i det angivne omrade. Den aktiveres, naret det indstillede drejningsmoment er naet.
Bemerk: Drives skruemaskinen med en spændingsadapter, skal du forst tage spændingsstabilisatoren i brug.
For atende el-vaerktojet skal du trykke tend/sluk-kontakten (6) indtil anslaget.
El-vaerktojet slukkes automatisk, sə snart det indstilled drejningsmoment er næt.
Hvis taend/sluk-kontakten (6) slilles for tidligt, nas det forindstillede drejningsmoment nonetheless.
Arbejdsvejledning
- Tag altid akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktjsskift osv.) somt for det Transporteres og lægges til opbeva-ring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesefare.
Saat kun el-vaerktoget pa mtrikken/skruen i slukket tilstand. Roterende insatsvaerktoger kan skride.
Indstilling af drejningsmoment (se billeder H - I)
Drejningsmomentet afhænger af frakoblingsanordningens fjederforspænding. Frakoblingsanordningen uldøses bade
ved hore- og venstrelo, naret indstillede drejningsmoment er naet.
Brug kun det medfologende indstellingsværktj (21) til at indstille det individuelle drejningsmoment.
- Skub skyderen (10) på el-værktøj hett tilbage.
- Stik indstellingsværktøjet (21) ind i værktojsholderen (8), og drej det langsomt.
- Sā snart der i husets Ånbing kan ses en lille udbojning (indstillingsskive (22) i koblingen, skal du stikke indstilingsværktoget (21) ind i dette udbojning og dreje det.
Drejning med uret medforer et hjere drejningsmoment, og drejning mod uret medforer et lavere drejningsmoment.
- Tag indstillingsværktøjet (21) ud. Skub skyderen (10)
fremadigenforatbeskyttekoblingemodtilsmudsning.
Bemark: Den ndvendige indstilling afhanger af skrueforbindelsens type og kan bedst bestemmes i et praktisk forsg. Kontroller en proveskrueforbindelse med en momentnagle.
Indstil kun drejningsmomentet i det angivne ydelsesomrade, da frakoblingsanordningen ellers/DDere aktiveres.
Marker indstilling af drejningsmoment
Til markingef individuelt indstillede drejningsmomenter kan du udskifte markingsringen (7) med en markingsring i en,anden farve.
Anvendes f. eks. nogle EXACT-el-værktjoer med et drejningsmoment pa 4,5 Nm, kan du anbringe rode markingsringe til mærkning af dit drejningsmoment. Anvender du yderligere EXACT-el-værktjoet i et andet monteringsomrade, hvisdrejningsmoment er indstillet pa 7,5 Nm, kan du anbringe en markingsring med en,anden farve (sort,bla, grn ell er gul) for at markere drejningsmomentet i dette omrade.De forskeiligfarvede markingsringe skal kun ses som hjaelp til montorerne for hurtigere at kinne se, hvilket drejningsmoment er indstillet pa det pagaelende el-værktoj.
Tryk markingsringen (7) af med en tynd skruetraekkerklinge, en sparel eller lignende.
Benyt altid el-værktjot med en markeringsring for at sikre, at huset er beskyttet mod stov og snavs.
Kontrollampe
Kontrollampe akku-ladetilstand
Hvis det er nadvendigt at oplate akkuen (5), blinker kontrollampen (2) gront, og der hores et akustisk signal. I dette tilfaelde er kun 6-8 elser mulige.
Lyser kontrollampen rødt, er akkuen for svag til at klare flere skrueforbindelser, eller el-værktoget er overbelastet. Elværktoget kan ikkeændes mere. Kontaktspaarren forbliver aktiv, til akkuen trækkes ud af el-værktoget og en ladet akkusættes iigen.
Arbejder du med en spændingsadapter, viser den rode kon-trollampe (2) en overbelastning.
När driftstiden pr. opladning forkortes væsentligt, er det tegn pa, at akkuen snart skal skiftes. Bortskaf gamle akkuer iht. gældende love og bestemmelsei i brugslandet.
74 Svensk
Visning skrueforbindelser
Nar det forindstillede drejningsmoment er naet, udloses frakoblingsanordningen. Kontrollampen (1) lyser gront.
Hvis det forindstillede drejningsmoment ikke er næt, begynder kontrollampen (1) at lyse rødt, og der hæres et akustisk signal. Forskruningen skal udføres en gang til.
Gentagelsesbeskyttelse
När frakoblingsanordningen udloses ved en forskrunig, udkobles motoren. En genindkobling er forst mulig after 0,7 sekunders pause. Derved undgår du en utilsigtet efterspanding af forskruninger, der allerede er tilspændt.
Tag altid akuyen ud af el-vaerktojet, for der arbejdes pa el-vaerktojet (f.eks. vedligeholdelse, vaerktojskift osv.) somt for det transporteres og lagges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvaestelsesefare.
El-vaerktoj og el-vaerktojets ventilationsabninger kal altid holds rene for at sikre et godt og sikkert arbejde.
Rengor gearet med et mildt oplosningsmiddel after de Forste 150 driftstimer. Folg oplosningsmiddelseproducentens anvisninger vedrreende brug og bortskaffelse. Sm dererfter gearet med "Bosch-Spezial-Getriebefett" (gearfedt). Gentag rengreringen for hver 300 driftstimer after den Forste rengaring.
Smør frakoblingsanordningens bevægelige dele med nogle dræber motorolie SAE 10/SAE 20 after 100000 forskruninger. Smør de glidende og rullende dele med molykotefedt. Kontroller ved samme leljighed koblingen for sliage for at sikre, at repeterbarheden og nøjtagtigheden ikke pavirkes. Derefter skal koblingens drejningsmoment indstilles pa ny.
Lad kun kvalificeret fagpersonale udfore vedligheholdelses- og reparationsarbeje. Dermed sikres storst mulig sikkerhed i forbindelse med el-varktojet.
Dette arbejde gennemfores hurtigt og paldeligt af en autoriseret Bosch-kundeservice.
Bortskaf smore- og rengoringsmidlerne pa en miljo-maesigt forsvarlig maede. Vaer opmaerksom pa lovens bestemmelser.
Kundeservice og anvendelsesradgivning
Kundeservice besvarer dine sporgsmal vdr. reparation og vedligeholdelse af dit produkt samt resededele. Eksplo
sionstegninger og oplysninger om reservedele finder du ogsa
på: www.bosch-pt.com
Bosch-anvendelsesradgivningsteamet hjæper dig gerne, hvi du har sporgsmal tilprodukter og tilbehorsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservationele.
Dansk
El-vaerktəj, akku, tilbehør og emballage skal genbruges pa en miljovenlig mæde.
Smid ici el-vaerktj og akkuer/ batterier ud sammen med det al-mindelige husholdningsaffald!
GalerkuniEU-lande:
Iht. det europaeiske direktiv 2012/19/EU skal kasseret elværktoght. det europaeiske direktiv 2006/66/EF skal defekte aller opbrugte akkuer/batterier indsamles separat og genbruges iht. galdende miljoforskifter.
Akkuer/batterier:
Pas pà: Disse akkuer indeholder cadmium, som er et meget giftigt tungmetal.
Ni-MH: Nikkel-metalhydrid
Svensk
Sakerhetsanvisningar
Sikkerhetsanvisninger
Venstregang: For a ləsne ell er skru ut skruer trykker du dreieretningsvelgeren (3) mot həyre til den stopper.
Hvis det er nadvendig a lade batteriet (5), blinker LED-indikatoren (2) gront, og det utleses et lydsignal. Det er da bare mulig a skru
6-8 ganger til.
Ved alle forespørsler og reservedelsbestillinger ma du oppgi det 10-sifredeproduktnummeret som er angitt pa produits typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64878950
Faks: 64878955
Deponering
