Produkttype	Trådløs hammerbor (skruemaskine/slagboremaskine)
Mærke og model	Bosch EasyHammer 12V
Nominel spænding	12 V (integreret lithium-ion batteri)
Nominel hastighed	0-850 o/min (variabel)
Maks. drejningsmoment (blød skruning)	5,5 Nm
Maks. drejningsmoment (hård skruning)	17 Nm
Slagenergi	0,5 J (iht. EPTA 05:2016)
Slagfrekvens	4.300 min⁻¹
Værktøjsholder	SDS quick og 1/4" sekskant (nøglefri)
Maks. borediameter (beton/murværk)	10 mm
Maks. borediameter (metal)	6 mm
Maks. borediameter (træ)	10 mm
Maks. skruediameter	6 mm
Vægt	1,1 kg (iht. EPTA 01:2014)
Tilladt ladetemperatur	+10 til +35 °C
Drifts- og opbevaringstemperatur	-10 til +50 °C
Lydtryksniveau	82 dB(A) (usikkerhed K=3 dB)
Lydeffektniveau	93 dB(A) (usikkerhed K=3 dB)
Vibrationer (boring i beton)	23 m/s² (K=3,0 m/s²)
Vibrationer (boring i metal)	2,5 m/s² (K=1,5 m/s²)
Vibrationer (skruning)	< 2,5 m/s² (K=1,5 m/s²)
Strømforsyning og opladning	Integreret lithium-ion batteri, opladning via USB-C (anbefalet netadapter 27 W)
Hovedfunktioner	Slagboring, boring uden slag, skruning, LED-belysning, ladestatusindikator
Sikkerhed	Overbelastnings-/overophedningsbeskyttelse, elektronisk cellebeskyttelse (ECP), automatisk stop ved blokering
Vedligeholdelse og rengøring	Rengør regelmæssigt ventilationsåbningerne; udskift støvhætten, hvis den er beskadiget; overlad vedligeholdelsen til et autoriseret Bosch servicecenter
Medfølgende tilbehør	USB-kabel, netadapter (afhænger af land), SDS quick bor, sekskantbor, skruebit, universal bitsholder
Garanti og reparerbarhed	Bosch kundeservice, reservedele tilgængelige online, reparationer inden for 5 dage via SAV DIRECT

Ofte stillede spørgsmål - EasyHammer 12V BOSCH

Hvordan oplader jeg batteriet til EasyHammer 12V?

Brug kun de anbefalede netadaptere (27 W USB-C). Løft dækslet over USB-stikket, tilslut USB-kablet til adapteren, og tilslut derefter adapteren til en stikkontakt. Opladningsprocessen starter automatisk, og indikatoren viser fremskridtet. Lithium-ion-batteriet kan oplades når som helst uden at reducere dets levetid.

Hvilken type tilbehør kan jeg bruge?

Værktøjet accepterer tilbehør med sekskantskaft med rille og tilbehør med SDS-Quick skaft. Til skruning skal du bruge skruebits med sekskantskaft. En universal bitsholder medfølger til korte bits. Se Bosch tilbehørssortimentet for flere muligheder.

Hvordan skifter jeg hurtigt et bor eller en bit?

Værktøjsholderen er nøglefri. For at montere tilbehør, indsæt det ved forsigtigt at dreje, indtil det låser med et klik. For at fjerne det, skub låseringen bagud og træk tilbehøret ud. Rengør værktøjsspidsen før montering.

Hvad betyder indikatorlampene på ladestatusindikatoren?

Indikatoren (7) lyser i et par sekunder under brug. Fast grønt: opladning ≥50%. Fast gult: 20-50%. Fast rødt: 5-20%. Blinkende rødt: <5%. Under opladning blinker lampen grønt. Et hvidt blink indikerer temperatur uden for området.

Hvordan vælger jeg den rigtige funktionstilstand?

Brug tilstandsvælgeren (4) til at vælge mellem slagboring (symbolet hammer), boring uden slag (symbolet bor) og skruning (symbolet skrue). Drej vælgeren til det tilsvarende symbol, før du starter værktøjet.

Hvad gør jeg, hvis værktøjet pludselig stopper?

Det kan skyldes overbelastning eller overophedning. Beskyttelseselektronikken stopper værktøjet for at forhindre skade. Slip afbryderen, og lad værktøjet køle af i et par minutter. Hvis problemet fortsætter, skal du kontrollere, at batteriet ikke er afladet, eller at tilbehøret ikke sidder fast.

Hvordan vedligeholder jeg min EasyHammer 12V?

Hold værktøjet og ventilationsåbningerne rene og fri for støv. Udskift straks støvhætten, hvis den er beskadiget. Til reparationer skal værktøjet overlades til et autoriseret Bosch servicecenter. Forsøg ikke at åbne huset selv.

Kan jeg bruge værktøjet til at bore i metal eller træ?

Ja, men vælg boring uden slag. Til metal skal du bruge egnede HSS-bor og smøre borestedet. Til træ skal du bruge træbor. Maksimal diameter er 6 mm til metal og 10 mm til træ.

Hvad er de vigtigste sikkerhedsanvisninger?

Bær høreværn og øjenværn. Hold værktøjet i de isolerede grebsoverflader. Brug ekstrahåndtaget, hvis det medfølger. Må ikke udsættes for regn eller fugtige forhold. Afbryd batteriet før justering eller tilbehørsskift. Læs hele vejledningen.

Hvordan genbruger jeg værktøjet eller batteriet ved slutningen af levetiden?

Smid ikke værktøjet eller batteriet ud sammen med husholdningsaffaldet. Aflever dem på en genbrugsstation eller returner dem til et godkendt indsamlingssted. I overensstemmelse med EU-direktivet skal brugte elværktøjer og batterier bortskaffes separat. For at fjerne det integrerede batteri skal du kontakte en fagmand.

BRUGSANVISNING EasyHammer 12V BOSCH

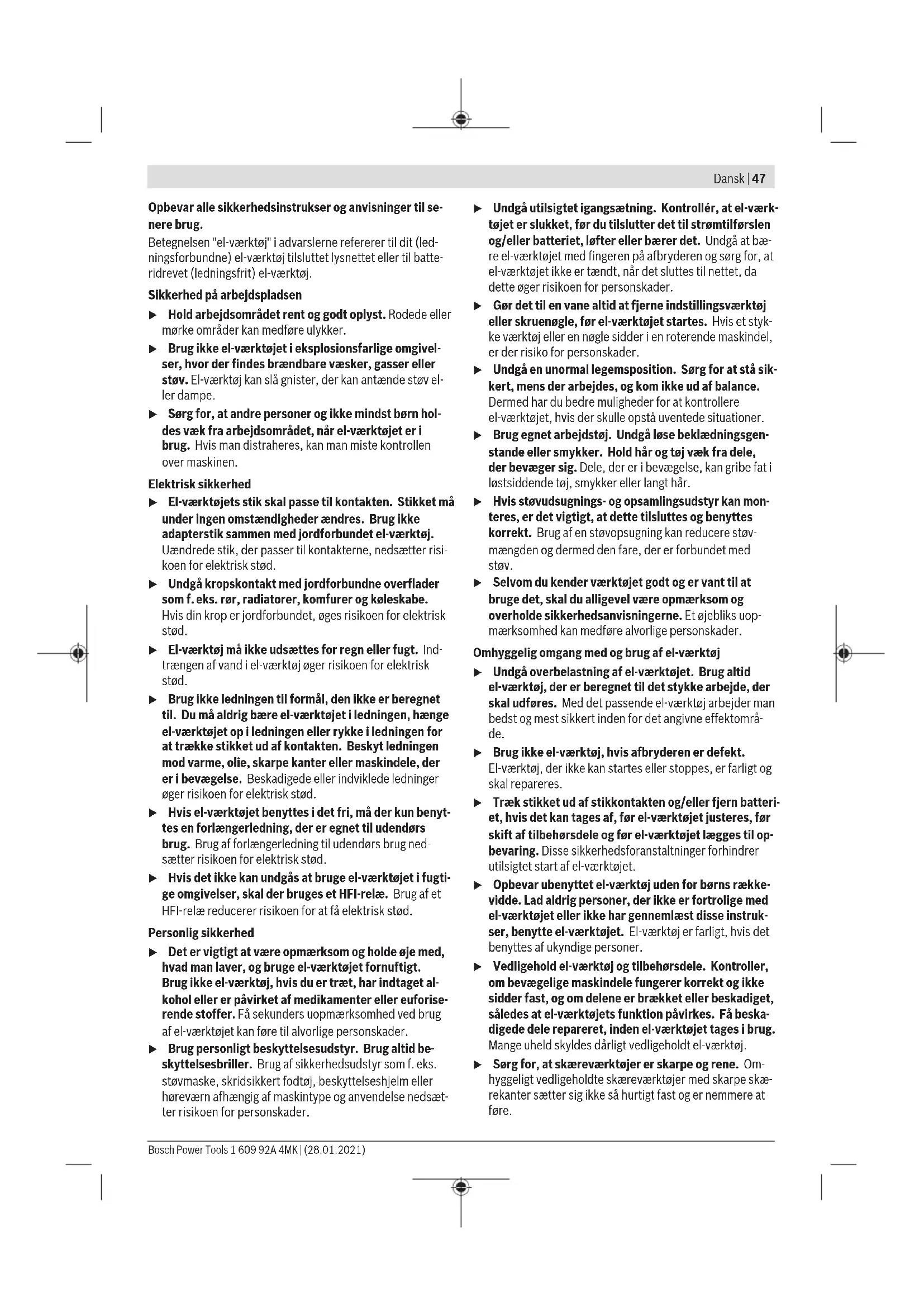

Sikkerhedsinstrukser

Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL

Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og spe-

cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.

Sikkerhed på arbejdspladsen

▶ Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
▶ Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
- El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.

Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, när det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.
▶ Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.
Undgå overbelastning af el-værktøjet. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke el-værktøj, hvis afbryderen er defekt. El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres.
Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
▶ Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.

Omhyggelig omgang med og brug af el-værktøj

48 | Dansk

Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
▶ Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

Omhyggelig omgang med og brug af akku-værktøj

▶ Oplad kun batterier i ladeapparater, der er anbefalet af producenten. Et ladeapparat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare.
Brug kun batterier, der er beregnet til el-værktøjet. Brug af andre batterier øger risikoen for personskader og er forbundet med brandfare.
▶ Batterier, der ikke benyttes, må ikke komme i berøring med metaldele såsom kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.

Hvis batteriet anvendes forkert, kan der slippe væske ud af batteriet - undgå kontakt. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Batterivæske kan give hudirritation eller forbrændinger.

Brug ikke batterier eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede batterier kan reagere uforudsigeligt og forårsage brand, eks-plosion eller fare for personskade.

▶ Batterier eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130°C kan medføre eksplosion.

Følg alle instruktioner for opladning. Batteriet må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på batteriet og forøge brandfaren.

Service

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
▶ Beskadigede batterier må aldrig repareres. Repara-tion af batterier må kun udføres af producenten eller au-toriserede reparatører.

Sikkerhedsanvisninger for alle arbejdsopgaver

Brug høreværn. Udsættelse for støj kan forårsage høreskade.
▶ Fastgør værktøjet korrekt før brug. Værktøjet har et stort udgangsmoment. Hvis det ikke fastgøres korrekt før brug, kan du miste kontrollen med personskade til følge.

Hold fast om el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor skæretilbehøret eller befæstelseselementet kan komme i kontakt med skjulte kabler. Hvis skæretilbehøret eller befæstelseselementet kommer i kontakt med en "strømførende" ledning, kan blottede metaldele på el-værktøjet blive "strømførende", og der er risiko for elektrisk stød for brugeren.

Sikkerhedsanvisninger for brug af lange bor

Arbejd aldrig med højere hastighed end borets maksimale mærkehastighed. Ved højere hastigheder har boret en tendens til at bøje, hvis det får lov til at rotere frit, hvilket kan medføre personskade.
▶ Start altid med at bore ved en lav hastighed og med borets spids i kontakt med arbejdsemnet. Ved højere hastigheder har boret en tendens til at bøje, hvis det får lov til at rotere frit, hvilket kan medføre personskade.
Udøv kun tryk i direkte linje med boret, og tryk ikke for hårdt. Bor kan bøje og derved knække, hvilket kan medføre tab af kontrol og personskade.

Ekstra sikkerhedsanvisninger

Brug ekstrahändtaget/ekstrahändtagene, som følger med værktøjet. Hvis du mister kontrollen, kan der ske personskade.
- Hold godt fat om el-værktøjet med begge hænder under arbejdet, og sørg for, at du står sikkert. El-værktøjet føres mere sikkert med to hænder.
Sluk straks for el-værktøjet, hvis indsatsværktøjet blokerer. Vær forberedt på store reaktionsmomenter, der forårsager et tilbageslag. Indsatsværktøjet blokerer, hvis el-værktøjet overbelastes, eller hvis det sætter sig fast i emnet, der skal bearbejdes.
▶ Fastgør emnet. Et emne holdes bedre fast med spænde-anordninger eller skruestik end med hånden.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade.
▶ Vent, til el-værktøjet står helt stille, før du lægger det fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.

Beskyt elværktøjet mod varme (f.eks. også mod varige solstråler, brand, vand og fug- tighed). Fare for eksplosion.

Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for

elektrisk stød, brand og/eller alvorlige kvæstelser. Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til hammerboring i beton, tegl og sten. Det er også velegnet til boring uden slagfunktion i træ, metal, keramik og kunststof. El-værktøj med elektronisk regulering og højre-/venstreløb er også egnet til skruearbejde.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

(1) Værktøjsholder sekskant/SDS quick
(2) Støvbeskyttelseskappe
(3) Låsekappe
(4) Driftstype-valgknap
(5) Tænd/sluk-knap
(6) Håndgreb (isoleret grebsflade)
(7) Akku-ladetilstandsindikator
(8) USB Type-C®-bøsning ^a)
(9) Afdækning USB Type-C®-bøsning ^a)
(10) Arbejdslys
(11) USB-kabel
(12) Bor med SDS quick-skaft ^b)
(13) Bor med sekskantskaft med not ^b)
(14) Skruebit med sekskantskaft med not ^b)
(15) Universalbitholder med sekskantskaft med not ^4
(16) Skruebit med sekskantksaft ^b)
(17) Stikstrømforsyning ^b) (landespecifik)

a) USB Type-C® og USB-C® er varemærker tilhørende USB Implementers Forum.

b) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Akku-borehammer EasyHammer 12V
Varenummer		3 603 JD0 0..
Nominel spænding V=		12
Nominelt omdrejningstal min	-1	0-850
Maks. drejningsmoment
- Blød skrueopgave Nm 5,5
- Hård skrueopgave Nm 17
Enkeltslagstyrke iht. EPTA-Procedure 05:2016	J 0,5
Slagtal min	1	4300
Værktøjsholder 1/4"-sekskant
		SDS quick
Maks. bor-∅
- Beton og murværk mm 10
- Metal mm 6
- Træ mm 10

Akku-borehammer EasyHammer 12V

Maks. skrue-∅ mm 6
Vægt iht. EPTA-Procedure 01:2014	kg 1,1
Tilladt omgivelsestemperatur
-Ved opladning	°C	+10 ... +35
-Ved drift A) og ved opbevaring	°C	-10 ... +50
Anbefalet stikstrømforsyning
-27 W USB-C 1 600 A01 R..

A) begrænset ydelse ved temperaturer <0 °C
Du kan finde flere tekniske data under:
http://www.bosch-do-it.com/ecodesign

Støj-/vibrationsinformation

Støjemissionsværdier fundet iht. EN 60745-2-6.

El-værktøjets A-vægtede støjniveau er typisk:

Lydtrykniveau 82 dB(A); lydeffektniveau 93 dB(A). Usikkerhed K = 3 dB.

Brug høreværn!

Vibrationer samlet værdi a_h (vektorsum af tre retninger) og usikkerhed K fundet iht. EN 60745-2-6:

Hammerboring i beton: a_h = 23 m/s^2 , K = 3,0 m/s ^2 ,

Boring i metal: a_h = 2,5 m/s^2 , K = 1,5 m/s^2 ,

Skruning: a_h < 2,5 m/s^2, K = 1,5 m/s^2 ,

Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen.

Det angivne svingnings- og støjemissionsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingnings- og støjemissionen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingnings- og støjemissionsniveauet i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Montering

Opladning af akku (se billede A)

▶ Brug kun de stikstrømforsyninger, der fremgår af de tekniske data. Kun disse stikstrømforsyninger er afstemt

50 | Dansk

i forhold til den lithium-ion-akku, der bruges på dit elværktøj.

Bemærk: Akkuen leveres delvis opladet. For at sikre at akku- en fungerer 100 %, skal akkuen oplades helt med stikstrømforsyningen før første ibrugtagning.

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Li-ion-akkuen er beskyttet mod dybafladning via "Electronic Cell Protection (ECP)". Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere.

Tryk ikke videre på start-stop-kontakten efter automatisk slukning af el-værktøjet. Batteriet kan blive beskadiget.

• Vip afdækningen (9) op.
• Forbind USB-bøsningen (8) med stikstrømforsyningen (17).
• Sæt stikstrømforsyningen (17) i stikkontakten. Opladningen begynder. Akku- ladetilstandsindikatoren (7) viser status for opladningen.

Under opladningen er el-værktøjet deaktiveret og kan ikke benyttes.

Hvis stikstrømforsyningen (17) ikke benyttes i længere tid, skal den afbrydes fra strømnettet.

Akku-ladetilstandsindikator

Akku-ladestandsindikatoren (7) viser akkuen ladestand i nogle sekunder, när tænd/sluk-kontakten (5) holdes halvt eller helt ind.

Efter opladningen slukkes batteriladetilstandsindikatoren (7) få minutter efter, at batteriet er blevet opladet helt.

Kapacitet Lysdiode ved tænding		Lysdiode ved opladning
100 % Grøn (konstant) Grøn (konstant)
100 %-50 %	Grøn (konstant) Grøn (blinkende)
50 %-20 %	Gul (konstant) Grøn (blinkende)
20 %-5 % Rød (konstant) Grøn (blinkende)
5 %-0 % Rød (blinkende) Grøn (blinkende)

Bemærk: Hvis batteriladetilstandsindikatoren blinker hvidt, er temperaturen uden for den tilladte temperaturområde. Så snart det tilladte temperaturområde igen er nået, fortsætter opladningen automatisk, så el-værktøjet kan benyttes igen.

Valg af værktøj

Ved boring og hammerboring skal du bruge et indsatsværktøj med sekskantskaft med not eller SDS-Quick-skaft.

Ved skruning skal du kun bruge skruebits med sekskantskaft med not (14). Andre korte skruebits (16) kan sættes i via en universalbitholder med not (15).

Et udvalg af egnet indsatsværktøj findes på tilbehørsoversigten bag i nærværende vejledning.

Værktøjsskift

I værktøjsholderen kan der også monteres forskellige indsatsværktøjer med sekskantskaft med not og SDS-Quick-skaft. Med værktøjsholderen kan du skifte indsatsværktøj nemt og bekvemt uden brug af andre værktøjer.

Indsatsværktøjet kan bevæges frit afhængigt af systemet. Derved opstår der en rundløbsafvigelse ved tomgang. Dette har ingen indvirkning på borehullets nøjagtighed, da boret centreres automatisk ved boring.

Støvbeskyttelseskappen (2) forhindrer i stort omfang, at borestøv trænger ind i værktøjsholderen under brug. Når værktøjet sættes i, skal du sørge for, at støvbeskyttelseskappen (2) ikke beskadiges.

En beskadiget støvbeskyttelseskappe skal straks udskiftes. Det anbefales at lade en kundeservice udføre arbejdet.

Isætning af indsatsværktøj (se billede B)

• Rengør indsatsværktøjets indstiksende.
• Sæt indsatsværktøjet ind i værktøjsholderen, idet du drejer det let, indtil det går i indgreb.
• Kontrollér, at værktøjet sidder rigtigt fast, ved at trække i låsen.

Udtagning af indsatsværktøj (se billede C)

- Skub låsekappen (3) tilbage, og tag indsatsværktøjet ud.

Støv-/spånudsugning

Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Sørg for god udluftning af arbejdspladsen.
• Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

▶ Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.

Brug

Ibrugtagning

Sørg for, at afdækningen til USB Type-C®-bøsningen (9) er lukket under drift. På den måde undgås støvindtrængen.

Indstilling af driftstype

Den ønskede driftstype kan indstilles med driftstype-valg-kontakten (4). Dette gøres ved at sætte kontakten på symbolet for den pågældende driftstype.

Symbol Driftstype

↓R	R = venstreløb
↑	Boring/skruning
↓	Hammerboring

Tænd/sluk

- El-værktøjet tændes ved at trykke på tænd/sluk-knappen (5).

Arbejdslyset (10) lyser, när tænd/sluk-kontakten (5) er trykket let eller helt ned, så arbejdsområdet kan oplyses under dårlige lysforhold.

- El-værktøjet slukkes ved at slippe tænd/sluk-knappen (5) igen.

Ved lave temperaturer når el-værktøjet først efter et vist stykke tid op på den fulde hammerydelse/slagydelse.

Indstilling af omdrejningstal/slagtal

- Reguler omdrejningstallet/slagtallet på det tændte elværktøj trinløst, afhængigt af hvor langt du trykker tænd/sluk-knappen (5) ind.

Hvis du trykker let på tænd/sluk-knappen (5), er omdrejningstallet lavt. Med tiltagende tryk øges omdrejningstallet/slagtallet.

Temperaturafhængig overbelastningsbeskyttelse

Ved korrekt brug kan el-værktøjet ikke blive overbelastet. Ved for kraftig belastning eller overskridning af den tilladte batteri-temperatur afbryder el-værktøjets elektronik, indtil værktøjet igen befinder sig i det optimal driftstemperatu-område.

Arbejdsvejledning

▶ Sæt kun el-værktøjet på møtrikken/skruen i slukket tilstand. Roterende indsatsværktøjer kan skride.

- El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Når akkuen ikke længere er funktionsdygtig, bedes du kontakte et autoriseret serviceværksted for Bosch el-værktøj. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.

En beskadiget støvbeskyttelseskappe skal straks udskiftes. Det anbefales at lade en kundeservice udføre arbejdet.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.

Bortskaffelse

El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal kasseret elværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Li-Ion:

Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", Side 51).

- Integrerede batterier må kun fjernes af fagfolk med henblik på bortskaffelse. El-værktøjet kan blive ødelagt ved åbning af kabinetdelene.

Hvis du vil tage batteriet ud af el-værktøjet, skal du trykke på el-værktøjet, indtil batteriet er helt afladet. Skru skruerne ud af kabinettet, og fjern kabinetdelene for at tage akkuen ud.

52 | Svensk

For at undgå kortslutning skal du afmontere tilslutningerne på batteriet enkeltvis og derefter isolere polerne. Selvom batteriet er helt afladet, kan det indeholde en restspænding, som kan blive udløst i tilfælde af kortslutning.

Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

Ekstra sikkerhetsanvisninger

b) Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data
Batteridrevet borhammer EasyHammer 12V

Artikkelnummer		3 603 JD0 0..
Nominell spenning V=		12
Nominelt turtall o/min 0-850
Maks. dreiemoment
– Myk skruing Nm 5,5
– Hard skruing Nm 17
Enkeltslagstyrke i henhold til EPTA-Procedure 05:2016	J 0,5
Slagtall slag/min 4300
Verktøyholder 1/4" sekskant		SDS quick
Maks. bor-∅
– Betong og mur mm 10
– Metall mm 6
– Tre	mm 10
Maks. skrue-∅	mm 6
Vekt i samsvar med EPTA-Procedure 01:2014	kg 1,1
Tillatt omgivelsestemperatur
– Ved lading	°C	+10 ... +35
– Under drift ^A) og ved lagring	°C	-10 ... +50
Anbefalt strømadapter
– 27 W USB-C		1 600 A01 R..
