Tipo di prodotto	Trapano a percussione senza fili (avvitatore/trapano a percussione)
Marca e modello	Bosch EasyHammer 12V
Tensione nominale	12 V (batteria agli ioni di litio integrata)
Velocità nominale	0-850 giri/min (variabile)
Coppia max (avvitamento morbido)	5,5 Nm
Coppia max (avvitamento duro)	17 Nm
Forza d'impatto	0,5 J (secondo EPTA 05:2016)
Frequenza d'impatto	4.300 min⁻¹
Portautensile	SDS quick e esagonale 1/4" (senza chiave)
Diametro di foratura max (calcestruzzo/muratura)	10 mm
Diametro di foratura max (metallo)	6 mm
Diametro di foratura max (legno)	10 mm
Diametro di avvitamento max	6 mm
Peso	1,1 kg (secondo EPTA 01:2014)
Temperatura di carica ammissibile	Da +10 a +35 °C
Temperatura di utilizzo e stoccaggio	Da -10 a +50 °C
Livello di pressione acustica	82 dB(A) (incertezza K=3 dB)
Livello di potenza acustica	93 dB(A) (incertezza K=3 dB)
Vibrazioni (foratura in calcestruzzo)	23 m/s² (K=3,0 m/s²)
Vibrazioni (foratura in metallo)	2,5 m/s² (K=1,5 m/s²)
Vibrazioni (avvitamento)	< 2,5 m/s² (K=1,5 m/s²)
Alimentazione e carica	Batteria agli ioni di litio integrata, carica tramite USB-C (caricabatterie da parete consigliato 27 W)
Funzioni principali	Foratura con percussione, foratura senza percussione, avvitamento, illuminazione LED, indicatore di carica
Sicurezza	Protezione contro sovraccarico/surriscaldamento, protezione elettronica delle celle (ECP), arresto automatico in caso di blocco
Manutenzione e pulizia	Pulire regolarmente le fessure di ventilazione; sostituire il cappuccio antipolvere se danneggiato; affidare la manutenzione a un centro autorizzato Bosch
Accessori in dotazione	Cavo USB, caricabatterie da parete (a seconda del paese), punta SDS quick, punta esagonale, punta per avvitamento, porta-punta universale
Garanzia e riparabilità	Servizio post-vendita Bosch, ricambi disponibili online, riparazioni entro 5 giorni tramite SAV DIRECT

Domande frequenti - EasyHammer 12V BOSCH

Come caricare la batteria dell'EasyHammer 12V?

Utilizzare solo i caricabatterie da parete consigliati (27 W USB-C). Sollevare il coperchio della presa USB, collegare il cavo USB al caricabatterie, quindi collegare il caricabatterie a una presa di corrente. Il processo di carica inizia automaticamente e il LED indica l'avanzamento. La batteria agli ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata.

Quale tipo di accessori posso utilizzare?

L'utensile accetta accessori con codolo esagonale con scanalatura e accessori con codolo SDS-Quick. Per l'avvitamento, utilizzare punte per avvitamento con codolo esagonale. Un porta-punta universale è fornito per punte corte. Consultare la gamma di accessori Bosch per maggiori opzioni.

Come cambiare rapidamente una punta da trapano o un inserto?

Il portautensile è senza chiave. Per montare un accessorio, inserirlo ruotando delicatamente fino allo scatto udibile. Per rimuoverlo, spingere l'anello di bloccaggio all'indietro ed estrarre l'accessorio. Pulire l'estremità dell'utensile prima di ogni montaggio.

Qual è il significato dei LED sull'indicatore di carica?

L'indicatore (7) si accende per alcuni secondi durante l'uso. Verde fisso: carica ≥50%. Giallo fisso: 20-50%. Rosso fisso: 5-20%. Rosso lampeggiante: <5%. Durante la carica, il LED lampeggia in verde. Un lampeggio bianco indica una temperatura fuori range.

Come selezionare la modalità di funzionamento appropriata?

Utilizzare il selettore di modalità (4) per scegliere tra foratura con percussione (simbolo martello), foratura senza percussione (simbolo punta da trapano) e avvitamento (simbolo vite). Ruotare il selettore sul simbolo corrispondente prima di avviare l'utensile.

Cosa fare se l'utensile si ferma improvvisamente?

Ciò può essere dovuto a sovraccarico o surriscaldamento. L'elettronica di protezione arresta l'utensile per evitare danni. Rilasciare l'interruttore e lasciare raffreddare l'utensile per alcuni minuti. Se il problema persiste, verificare che la batteria non sia scarica o che l'accessorio non sia bloccato.

Come mantenere il mio EasyHammer 12V?

Mantenere l'utensile e le fessure di ventilazione puliti e privi di polvere. Sostituire immediatamente il cappuccio antipolvere se danneggiato. Per qualsiasi riparazione, affidare l'utensile a un centro di assistenza autorizzato Bosch. Non tentare di aprire l'alloggiamento da soli.

Posso usare l'utensile per forare metallo o legno?

Sì, ma selezionare la modalità foratura senza percussione. Per il metallo, utilizzare punte HSS adatte e lubrificare il punto di foratura. Per il legno, utilizzare punte per legno. I diametri massimi sono 6 mm per il metallo e 10 mm per il legno.

Quali sono le istruzioni di sicurezza essenziali?

Indossare protezioni per l'udito e per gli occhi. Tenere l'utensile per le superfici di presa isolate. Utilizzare l'impugnatura ausiliaria se fornita. Non esporre a pioggia o condizioni umide. Scollegare la batteria prima di qualsiasi regolazione o cambio accessorio. Leggere completamente il manuale.

Come riciclare l'utensile o la batteria a fine vita?

Non gettare l'utensile o la batteria nei rifiuti domestici. Portarli in un centro di riciclaggio o restituirli a un punto di raccolta autorizzato. Secondo la direttiva europea, gli utensili elettrici e le batterie usate devono essere riciclati separatamente. Per rimuovere la batteria integrata, contattare un professionista.

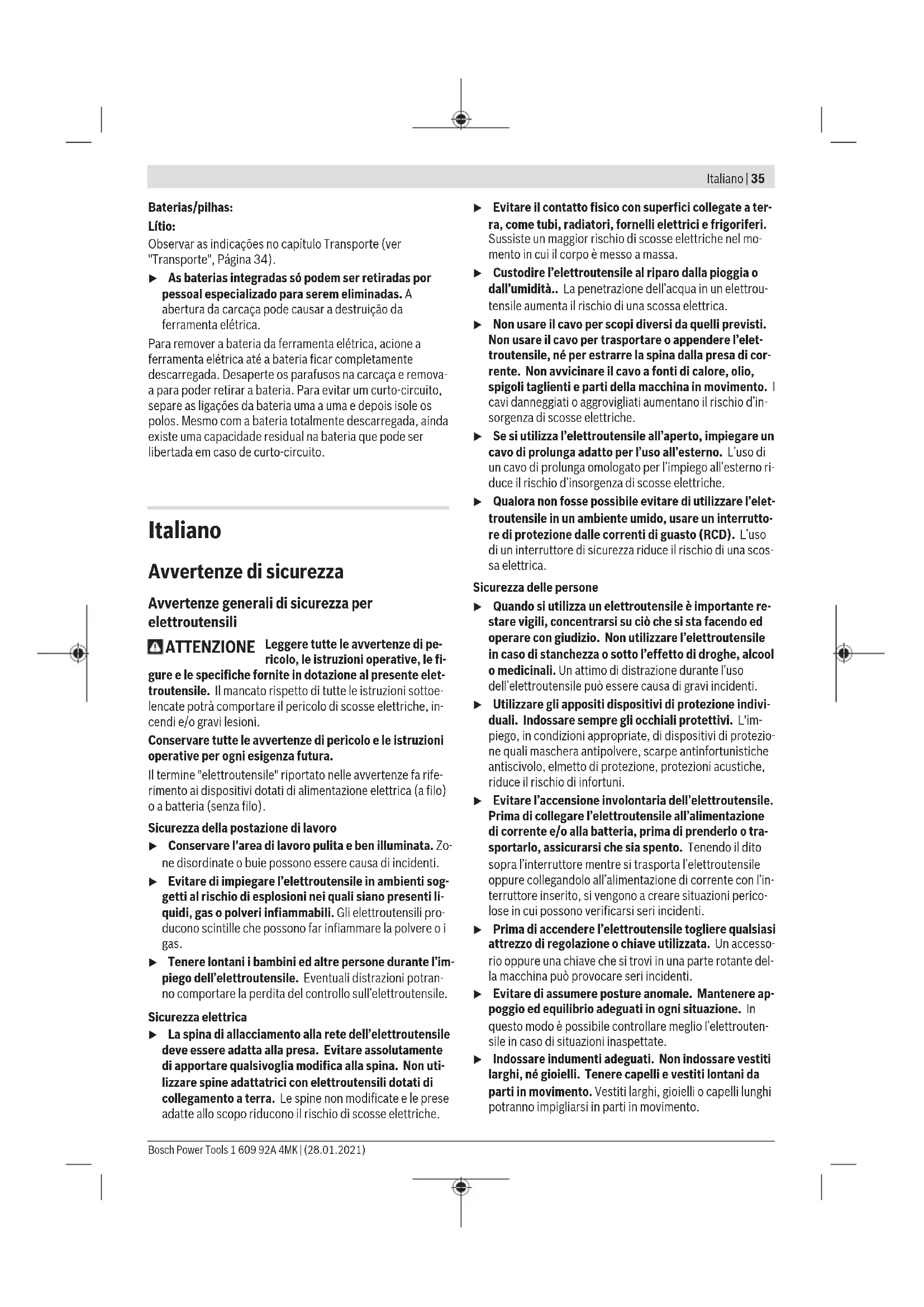

MANUALE UTENTE EasyHammer 12V BOSCH

it Istruzioni originali

Avvertenze di sicurezza

Avvertenze generali di sicurezza per elettroutensili

ATTENZIONE

Leggere tutte le avvertenze di pericolo, le istruzioni operative, le fi-

gure e le specifiche fornite in dotazione al presente elet-troutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).

Sicurezza della postazione di lavoro

▶ Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
- Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità.. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elet-troutensile, né per estrarre la spina dalla presa di cor-rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elettroutensile in un ambiente umido, usare un interruttorre di protezione dalle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

▶ Quando si utilizza un elettroutensile è importante re- stare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'im-piego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.

36 | Italiano

Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo conforme. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga-no trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
▶ Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.

Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili

Per ricaricare la batteria utilizzare solo il dispositivo di carica consigliato dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
Utilizzare gli elettroutensili solo con le batterie esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.
Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti ed altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
In caso di condizioni d'uso non conformi, si può verificare la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.
Non utilizzare una batteria, né un utensile danneggiati o modificati. Batterie danneggiate o modificate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni.
▶ Non esporre una batteria o un elettroutensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130 °C può causare esplosioni.
Seguire tutte le istruzioni di carica e non ricaricare la batteria o l'elettroutensile fuori dal campo di temperatura indicato nelle istruzioni stesse. Una carica non corretta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio.

Assistenza

▶ Fare riparare l'elettroutensile da personale specializzato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.
▶ Non eseguire mai la manutenzione di batterie danneggiate. La manutenzione di batterie ricaricabili andrà effettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati.

Avvertenze di sicurezza per martelli e trapani Istruzioni di sicurezza per tutte le operazioni

Indossare le protezioni per l'udito. L'esposizione al ru- more può provocare la perdita dell'udito.
Sostenere adeguatamente l'utensile prima di utilizzarlo. Il presente utensile eroga un'elevata coppia in uscita: se non lo si sostiene adeguatamente durante il funzionamento, un'eventuale perdita di controllo può causare lesioni.

▶ Afferrare e tenere l'elettroutensile dalle superfici isolate dell'impugnatura qualora si eseguano operazioni in cui l'accessorio da taglio o gli elementi di fissaggio potrebbero venire a contatto con cavi elettrici nasposti. Se l'accessorio da taglio o l'elemento di fissaggio entra in contatto con un cavo sotto tensione, la tensione potrebbe trasmettersi anche alle parti metalliche esposte dell'elettroutensile, provocando la folgorazione dell'utilizzatore.

Istruzioni di sicurezza per l'utilizzo di punte lunghe

Non utilizzare l'utensile a numeri di giri superiori a quello massimo nominale previsto per la punta. A numeri di giri superiori, la punta probabilmente si curverebbe in caso di rotazione libera senza contatto con il pezzo in lavorazione, causando lesioni all'operatore.
Iniziare la foratura sempre ad un ridotto numero di giri e con la testa della punta a contatto con il pezzo in lavorazione. A numeri di giri superiori, la punta probabilmente si curverebbe in caso di rotazione libera senza contatto con il pezzo in lavorazione, causando lesioni all'operatore.
▶ Esercitare pressione soltanto direttamente in linea con la punta, senza eccedere nella pressione stessa. Le punte possono curvarsi, causando rotture o perdite di controllo dell'utensile e, di conseguenza, lesioni all'operatore.

Avvertenze di sicurezza supplementari

▶ Utilizzare l'impugnatura supplementare/le impugnature supplementari, se fornite con l'utensile. La perdita di controllo può essere causa di lesioni.
Durante il lavoro, trattenere saldamente l'elettroutensile con entrambe le mani ed assumere una posizione sicura. Con entrambe le mani l'elettroutensile viene condotto in modo più sicuro.
▶ Spegnere immediatamente l'elettroutensile quando l'utensile accessorio si blocca. Aspettarsi sempre alti momenti di reazione che possono provocare un contraccolpo. L'accessorio si blocca se si inclina all'interno del pezzo in lavorazione o se l'elettroutensile è sottoposto a sovraccarico.
Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla società erogatrice locale. Un contatto con cavi elettrici può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano danni materiali.
Prima di posare l'elettroutensile, attendere sempre che si sia arrestato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elet-troutensile.

Proteggere l'elettroutensile dal calore, ad es. anche da irradiazione solare continua, fuoco, acqua ed umidità. Vi è rischio di esplo-

sione.

Descrizione del prodotto e dei servizi forniti

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può

causare folgorazioni, incendi e/o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

L'elettroutensile è concepito per la foratura a percussione nel calcestruzzo, nei laterizi e nella pietra. È inoltre adatto per la foratura senza percussione nel legno, nel metallo, nella ceramica e nella plastica. Gli elettroutensili con regolazione elettronica e rotazione destrorsa/sinistrorsa sono adatti anche per avvitare.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

(1) Attacco utensile esagonale/SDS quick
(2) Protezione antipolvere
(3) Bussola di serraggio
(4) Selettore di modalità
(5) Interruttore di avvio/arresto
(6) Impugnatura (superficie di presa isolata)
(7) Indicatore del livello di carica della batteria
(8) Presa USB Type-C ^®
(9) Copertura presa USB Type-C ^®a)

(10) Luce di lavoro

(11) Cavo USB

(14) Bit di avvitamento a codolo esagonale con scanalatura ^b)

(15) Portabit universale a codolo esagonale con scanalatura ^b)

(16) Bit di avvitamento a codolo esagonale ^b

(17) Alimentatore ^b) (specifico per il Paese)

a) USB Type-C® e USB-C® sono marchi registrati di USB Implementers Forum.

b) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

38 | Italiano

Dati tecnici

Martello perforatore a batteria		EasyHammer 12V
Codice prodotto		3 603 JD0 0..
Tensione nominale V=		12
Numero di giri nominale giri/min 0-850
Coppia di serraggio max.
- Avvitamento in materia-le elastico	Nm 5,5
- Avvitamento in materia-le duro	Nm 17
Potenza del colpo secondo EPTA-Procedure 05:2016	J 0,5
Numero di colpi min	-1	4300
Attacco utensile Esagonale da 1/4"		SDS quick
∅ foro max.
- Calcestruzzo e muratura mm 10
- Metallo mm 6
- Legno mm 10
∅ viti max. mm 6
Peso secondo EPTA-Procedure 01:2014	kg 1,1
Temperatura ambiente consentita
- In fase di ricarica °C +10 ... +35
- Durante il funzionamento A) e per lo stoccaggio	°C -10 ... +50
Alimentatore consigliato
- USB-C da 27 W 1 600 A01 R..

A) prestazioni ridotte in caso di temperature <0 °C
Per ulteriori dati tecnici, consultare il sito:
http://www.bosch-do-it.com/ecodesign

Informazioni su rumorosità e vibrazioni

Valori di emissione acustica rilevati conformemente a EN 60745-2-6.

Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di: Livello di pressione acustica 82 dB(A); Livello di potenza sonora 93 dB(A). Grado d'incertezza K = 3 dB.

Indossare protezioni per l'udito!

Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K, rilevati conformemente a EN 60745-2-6:

Foratura a percussione nel calcestruzzo: a_h = 23 m/s^2 , K = 3,0 m/s^2 ,

Foratura nel metallo: a_h = 2,5 m/s^2 , K = 1,5 m/s^2 , Avvitamento: a_h < 2,5 m/s^2 , K = 1,5 m/s^2 ,

Il livello di vibrazione ed il valore di emissione acustica indicati nelle presenti istruzioni sono stati rilevati conformemente ad una procedura di misurazione unificata e sono utilizza-

bili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livello di vibrazione e dell'emissione acustica.

Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell'elettroutensile; qualora, tuttavia, l'elettroutensile venisse utilizzato per altre applicazioni, oppure con accessori differenti o in caso di insufficiente manutenzione, il livello di vibrazione ed il valore di emissione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Per valutare con precisione i valori di vibrazione e di emissione acustica, andranno considerati anche i periodi nei quali l'utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.

Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni: ad esempio, sottoponendo a manutenzione l'elettroutensile e gli utensili accessori, mantenendo calde le mani e organizzando i vari processi di lavoro.

Montaggio

Ricarica della batteria (vedere Fig. A)

▶ Utilizzare esclusivamente gli alimentatori indicati nei dati tecnici. Soltanto questi alimentatori sono adatti alla batteria al litio utilizzata nell'elettroutensile.

Avvertenza: La batteria viene fornita solo parzialmente carica. Per garantire la piena potenza della batteria, prima del primissimo impiego ricaricarla completamente con l'alimentatore.

La batteria al litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione del processo di ricarica non danneggia la batteria.

La batteria al litio è protetta contro lo scaricamento completo dal sistema «Electronic Cell Protection (ECP)». In caso di batteria scarica l'elettroutensile si spegne attraverso un interruttore automatico: l'accessorio non si muove più.

Dopo lo spegnimento automatico dell'elettroutensile, non premere ulteriormente l'interruttore di avvio/arresto. La batteria potrebbe subire danni.

• Aprire la copertura (9).
• Collegare la presa USB (8) all'alimentatore (17).
• Innestare l'alimentatore (17) nella presa.

Il processo di ricarica avrà inizio. L'indicatore del livello di carica della batteria (7) mostra l'avanzamento del processo di ricarica.

Durante il processo di ricarica, l'elettroutensile sarà inattivo e non si potrà utilizzare.

In caso di inutilizzo prolungato, scollegare l'alimentatore (17) dalla rete di alimentazione.

Indicatore del livello di carica della batteria

L'indicatore del livello di carica della batteria (7) mostra per alcuni secondi, ad interruttore di avvio/arresto (5) parzial-

mente o completamente premuto, lo stato di carica della batteria.

Dopo il caricamento, l'indicatore del livello di carica della batteria (7) si spegnerà alcuni minuti dopo la completa ricarica della batteria.

Capacità LED all'accensione LED durante la ricarica

100 % Verde (luce fissa) Verde (luce fissa)
100 %-50 %	Verde (luce fissa) Verde (luce lampeg-giante)
50 %-20 %	Giallo (luce fissa) Verde (luce lampeg-giante)
20 %-5 % Rosso (luce fissa) Verde (luce lampeg-giante)
5 %-0 % Rosso (luce lampeg-giante)	Verde (luce lampeg-giante)

Avvertenza: Se l'indicatore del livello di carica della batteria lampeggia con luce bianca, la temperatura sarà fuori dal. Non appena il range di temperatura consentito viene nuovamente raggiunto, il processo di ricarica viene automaticamente proseguito e/o l'elettroutensile può essere nuovamente utilizzato.

Selezione degli utensili accessori

Per la foratura e la foratura a percussione, occorrerà un utensile accessorio a codolo esagonale con scanalatura, oppure con codolo SDS Quick.

Per l'avvitamento, utilizzare esclusivamente bit di avvitamento a codolo esagonale con scanalatura (14). Altri bit di avvitamento corti (16) si potranno introdurre mediante un portabit universale a codolo esagonale con scanalatura (15).

Una selezione di utensili accessori adatti è riportata nella panoramica accessori, all'ultima pagina delle presenti istruzioni.

Sostituzione dell'accessorio

L'attacco utensile può alloggiare vari utensili accessori a codolo esagonale con scanalatura e codolo SDS Quick.

L'attacco utensile consente di sostituire l'utensile accessorio in modo semplice e pratico, senza utilizzare attrezzi supplementari.

Per le caratteristiche del sistema, l'utensile accessorio può muoversi liberamente. Nel funzionamento a vuoto, questo determina una rotazione eccentrica. Ciò, tuttavia, non influisce sulla precisione del foro, in quanto la punta si centra automaticamente durante la foratura.

La protezione antipolvere (2) impedisce pressoché totalmente le infiltrazioni di polvere di foratura nell'attacco utensile durante il funzionamento. Nell'introdurre l'accessorio, accertarsi che la protezione antipolvere (2) non venga danneggiata.

Se la protezione antipolvere è danneggiata, andrà immediatamente sostituita. Si consiglia di affidare l'operazione al Servizio Clienti post-vendita.

Introduzione dell'utensile accessorio (vedere Fig. B)

• Pulire il codolo dell'utensile accessorio.
• Introdurre l'utensile accessorio nell'attacco utensile, ruotando leggermente fino a quando non si blocchi automaticamente.
• Verificare il bloccaggio, esercitando trazione sull'accessorio.

Prelievo dell'utensile accessorio (vedere Fig. C)

- Spingere indietro la bussola di serraggio (3) e rimuovere l'utensile accessorio.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'utilizzatore, oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Eventuale materiale contenente amianto andrà lavorato esclusivamente da personale specializzato.

• Provvedere ad una buona aerazione della postazione di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.
  Osservare le norme in vigore nel vostro Paese per i materiali da lavorare.

▶ Evitare accumuli di polvere nella postazione di lavoro. Le polveri si possono incendiare facilmente.

Utilizzo

Messa in funzione

Accertarsi che la copertura della presa USB Type-C® (9) sia chiusa durante il funzionamento. Questo impedirà l'ingresso di polvere.

Impostazione della modalità

La modalità desiderata è impostabile mediante l'apposito selettore (4). A tale scopo, posizionare l'interruttore sulla modalità del caso.

Simbolo Modalità

R = rotazione sinistrorsa

Foratura/avvitamento

Simbolo Modalità

Foratura a percussione

Avvio/arresto

- Per accendere l'elettroutensile, premere l'interruttore di avvio/arresto (5).

La luce di lavoro (10) si accenderà quando l'interruttore di avvio/arresto (5) verrà premuto, leggermente o completamente, consentendo d'illuminare l'area di lavoro in condizioni di luce sfavorevoli.

- Per spegnere l'elettroutensile, rilasciare l'interruttore di avvio/arresto (5).

In caso di basse temperature, l'elettroutensile raggiungerà la piena potenza di percussione/del colpo soltanto dopo un certo tempo.

Regolazione del numero di giri/di colpi

- Ad elettroutensile acceso, è possibile regolare il numero di giri/di colpi in modo continuo, esercitando maggiore o minore pressione sull'interruttore di avvio/arresto (5).

Premendo leggermente l'interruttore di avvio/arresto (5), si otterrà un numero di giri/di colpi ridotto; aumentando la pressione, aumenterà anche il numero di giri.

Protezione termosensibile contro sovraccarichi

Se impiegato in modo conforme, l'elettroutensile non può subire sovraccarichi. In caso di carico eccessivo, o di superamento della temperatura consentita per la batteria, l'elettronica dell'elettroutensile si disinserisce fino a quando non tornerà nel campo di temperatura ottimale per il funzionamento.

Indicazioni operative

- Applicare l'elettroutensile sul dado/sulla vite esclusivamente quando è spento. Gli utensili accessori in rotazione possono scivolare.

Manutenzione ed assistenza

Manutenzione e pulizia

▶ Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.

Se la batteria non è più funzionante, contattare un Centro Assistenza Clienti autorizzato per elettroutensili Bosch.

Se fosse necessaria una sostituzione della linea di collegamento, questa dovrà essere eseguita da Bosch oppure da un centro assistenza clienti autorizzato per elettroutensili Bosch, al fine di evitare pericoli per la sicurezza.

Se la protezione antipolvere è danneggiata, andrà immediatamente sostituita. Si consiglia di affidare l'operazione al Servizio Clienti post-vendita.

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Le batterie al litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.

In caso di spedizione tramite terzi (ad es. per via aerea o tramite spedizioniere), andranno rispettati specifici requisiti relativi d'imballaggio e contrassegnatura. In tale caso, per la preparazione dell'articolo da spedire, andrà consultato uno specialista in merci pericolose.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente elettroutensili, batterie, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie/pile tra i rifiuti domestici!

Solo per i Paesi UE:

Conformemente alla direttiva europea 2012/19/UE, gli elettroutensili non più utilizzabili e, in base alla direttiva europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente ed avviati ad un riutilizzo rispettoso dell'ambiente.

Batterie/pile:

Attenersi alle avvertenze riportate al paragrafo «Trasporto» (vedi «Trasporto», Pagina 40).

Le batterie integrate possono essere estratte esclusivamente da personale specializzato, per essere smaltite. L'apertura dell'involucro dell'alloggiamento può danneggiare l'elettroutensile in modo irreparabile.

Per prelevare la batteria dall'elettroutensile, accendere l'elettroutensile stesso e azionarlo fino a quando la batteria non sia completamente scarica. Per estrarre la batteria, svitare le viti dell'alloggiamento e rimuovere l'involucro dell'alloggiamento. Per evitare un cortocircuito, scollegare i colle-

gamenti sulla batteria uno alla volta in sequenza e isolare quindi i poli. Anche quando è completamente scarica, nella batteria rimane sempre una capacità residua che potrebbe sprigionarsi in caso di cortocircuito.

Nederlands
