Tipo de producto	Taladro percutor inalámbrico (atornillador/taladro percutor)
Marca y modelo	Bosch EasyHammer 12V
Tensión nominal	12 V (batería de iones de litio integrada)
Velocidad nominal	0-850 rpm (variable)
Par máximo (atornillado blando)	5,5 Nm
Par máximo (atornillado duro)	17 Nm
Fuerza de percusión	0,5 J (según EPTA 05:2016)
Frecuencia de percusión	4 300 min⁻¹
Portaherramientas	SDS quick y hexágono 1/4" (sin llave)
Diámetro máximo de perforación (hormigón/mampostería)	10 mm
Diámetro máximo de perforación (metal)	6 mm
Diámetro máximo de perforación (madera)	10 mm
Diámetro máximo de atornillado	6 mm
Peso	1,1 kg (según EPTA 01:2014)
Temperatura de carga admisible	+10 a +35 °C
Temperatura de uso y almacenamiento	-10 a +50 °C
Nivel de presión sonora	82 dB(A) (incertidumbre K=3 dB)
Nivel de potencia sonora	93 dB(A) (incertidumbre K=3 dB)
Vibraciones (perforación en hormigón)	23 m/s² (K=3,0 m/s²)
Vibraciones (perforación en metal)	2,5 m/s² (K=1,5 m/s²)
Vibraciones (atornillado)	< 2,5 m/s² (K=1,5 m/s²)
Alimentación y carga	Batería de iones de litio integrada, carga a través de USB-C (cargador de red recomendado 27 W)
Funciones principales	Perforación con percusión, perforación sin percusión, atornillado, luz LED, indicador de carga
Seguridad	Protección contra sobrecargas/sobrecalentamiento, protección electrónica de celdas (ECP), parada automática en caso de bloqueo
Mantenimiento y limpieza	Limpiar regularmente las ranuras de ventilación; reemplazar el tapón antipolvo si está dañado; confiar el mantenimiento a un centro autorizado Bosch
Accesorios suministrados	Cable USB, cargador de red (según país), broca SDS quick, broca hexagonal, punta de atornillar, portapuntas universal
Garantía y reparabilidad	Servicio posventa Bosch, piezas de repuesto disponibles en línea, reparaciones en 5 días a través de SAV DIRECT

Preguntas frecuentes - EasyHammer 12V BOSCH

¿Cómo cargar la batería del EasyHammer 12V?

Utilice únicamente los cargadores de red recomendados (27 W USB-C). Levante la tapa del conector USB, conecte el cable USB al cargador y luego enchufe el cargador a una toma de corriente. El proceso de carga comienza automáticamente y el indicador muestra el progreso. La batería de iones de litio se puede recargar en cualquier momento sin reducir su vida útil.

¿Qué tipo de accesorios puedo usar?

La herramienta acepta accesorios con vástago hexagonal con ranura y accesorios con vástago SDS-Quick. Para atornillar, use puntas de atornillar con vástago hexagonal. Se incluye un portapuntas universal para puntas cortas. Consulte la gama de accesorios Bosch para más opciones.

¿Cómo cambiar rápidamente una broca o una punta?

El portaherramientas es sin llave. Para montar un accesorio, insértelo girando suavemente hasta que se escuche el bloqueo. Para retirarlo, empuje el anillo de bloqueo hacia atrás y saque el accesorio. Limpie el extremo de la herramienta antes de cada montaje.

¿Cuál es el significado de los LED en el indicador de carga?

El indicador (7) se enciende unos segundos durante el uso. Verde fijo: carga ≥50%. Amarillo fijo: 20-50%. Rojo fijo: 5-20%. Rojo intermitente: <5%. Durante la carga, el LED parpadea en verde. Un parpadeo blanco indica temperatura fuera de rango.

¿Cómo seleccionar el modo de funcionamiento adecuado?

Use el selector de modo (4) para elegir entre perforación con percusión (símbolo martillo), perforación sin percusión (símbolo broca) y atornillado (símbolo tornillo). Gire el selector al símbolo correspondiente antes de encender la herramienta.

¿Qué hacer si la herramienta se detiene repentinamente?

Esto puede deberse a una sobrecarga o sobrecalentamiento. La electrónica de protección detiene la herramienta para evitar daños. Suelte el interruptor y deje enfriar la herramienta unos minutos. Si el problema persiste, verifique que la batería no esté descargada o que el accesorio no esté atascado.

¿Cómo mantener mi EasyHammer 12V?

Mantenga la herramienta y las ranuras de ventilación limpias y libres de polvo. Reemplace inmediatamente el tapón antipolvo si está dañado. Para cualquier reparación, confíe la herramienta a un centro de servicio posventa autorizado Bosch. No intente abrir la carcasa usted mismo.

¿Puedo usar la herramienta para perforar metal o madera?

Sí, pero seleccione el modo de perforación sin percusión. Para metal, use brocas HSS adecuadas y lubrique el punto de perforación. Para madera, use brocas para madera. Los diámetros máximos son de 6 mm para metal y 10 mm para madera.

¿Cuáles son las instrucciones de seguridad esenciales?

Use protección auditiva y ocular. Sujete la herramienta por las superficies de agarre aisladas. Use el mango auxiliar si se suministra. No exponer a la lluvia o condiciones húmedas. Desconecte la batería antes de cualquier ajuste o cambio de accesorio. Lea completamente el manual de instrucciones.

¿Cómo reciclar la herramienta o la batería al final de su vida útil?

No deseche la herramienta ni la batería con la basura doméstica. Llévelos a un centro de reciclaje o devuélvalos a un punto de recogida autorizado. De acuerdo con la directiva europea, las herramientas eléctricas y baterías usadas deben reciclarse por separado. Para retirar la batería integrada, póngase en contacto con un profesional.

MANUAL DE USUARIO EasyHammer 12V BOSCH

Español ...... Página 23

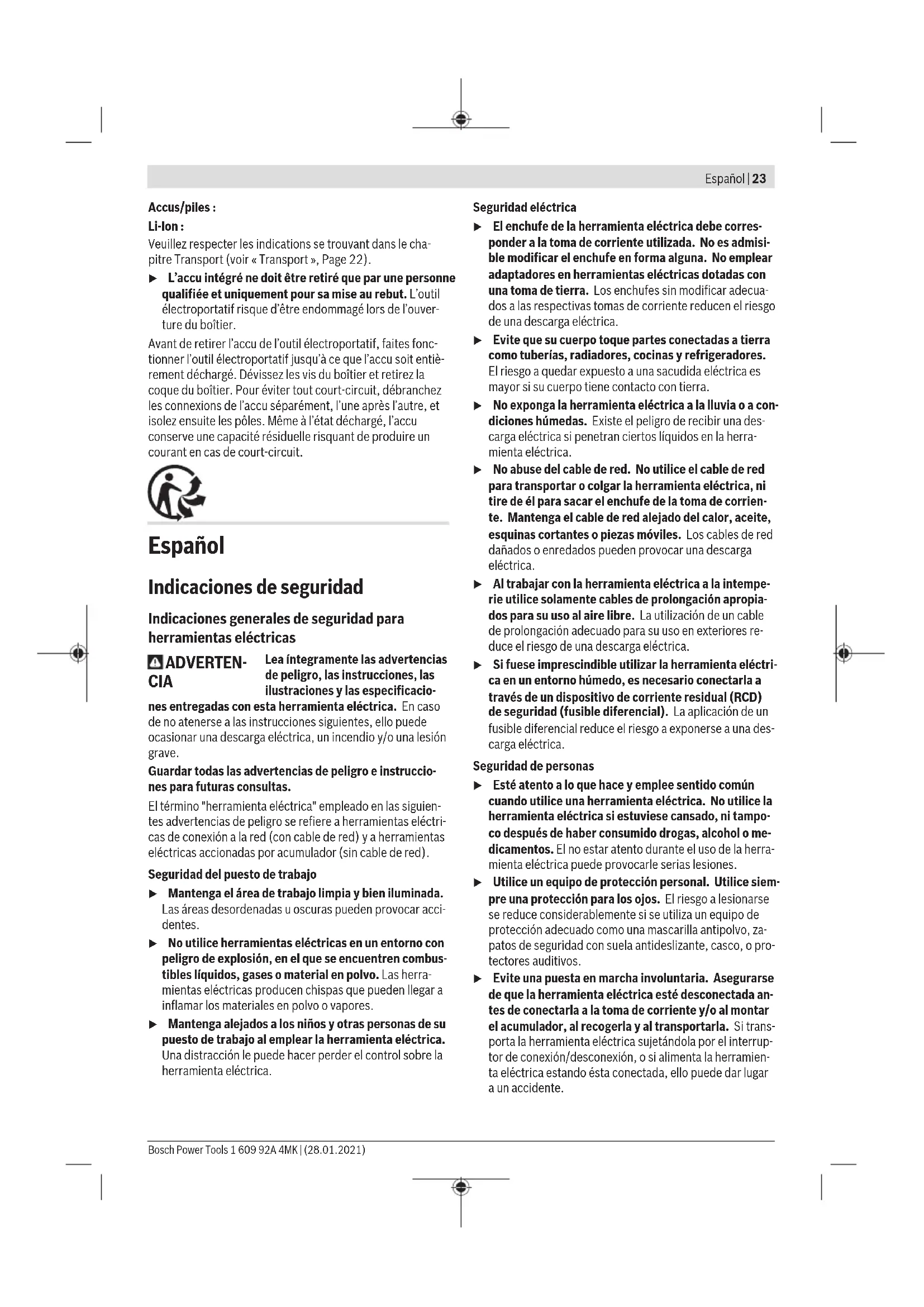

Indicaciones de seguridad

Indicaciones generales de seguridad para herramientas eléctricas

ADVERTEN- CIA

Lea integramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificacio-

nes entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (sin cable de red).

Seguridad del puesto de trabajo

• Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes.
  No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
  Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

Seguridad eléctrica

El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
No exponga la herramienta eléctrica a la lluvia o a condiciones húmedas. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
No abuse del cable de red. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.
Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

Seguridad de personas

Esté atento a lo que hace y emplee sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido drogas, alcohol o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.
▶ Utilice un equipo de protección personal. Utilice siempre una protección para los ojos. El riesgo a lesionarse se reduce considerablemente si se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
Evite una puesta en marcha involuntaria. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.

24 | Español

▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.
Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.
Si se proporcionan dispositivos para la conexión de las instalaciones de extracción y recogida de polvo, asegúrese que éstos estén conectados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.
No permita que la familiaridad ganada por el uso frecuente de herramientas eléctricas lo deje caer en la complacencia e ignorar las normas de seguridad de herramientas. Una acción negligente puede causar lesiones graves en una fracción de segundo.

Uso y trato cuidadoso de herramientas eléctricas

No sobrecargue la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
No utilice la herramienta eléctrica si el interruptor está defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.
▶ Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.
▶ Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.
▶ Cuide las herramientas eléctricas y los accesorios. Controle la alineación de las piezas móviles, rotura de piezas y cualquier otra condición que pudiera afectar el funcionamiento de la herramienta eléctrica. En caso de daño, la herramienta eléctrica debe repararse antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
- Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
▶ Utilice la herramienta eléctrica, los accesorios, los útiles, etc. de acuerdo a estas instrucciones, consideran-

do en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

Trato y uso cuidadoso de herramientas accionadas por acumulador

Solamente recargar los acumuladores con los cargadores especificados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
▶ Utilice las herramientas eléctricas sólo con los acumuladores específicamente designados. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
▶ Si no utiliza el acumulador, guárdelo separado de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a ayuda médica. El líquido del acumulador puede irritar la piel o producir quemaduras.
No emplee acumuladores o útiles dañados o modificados. Los acumuladores dañados o modificados pueden comportarse en forma imprevisible y producir un fuego, explosión o peligro de lesión.
No exponga un paquete de baterías o una herramienta eléctrica al fuego o a una temperatura demasiado alta. La exposición al fuego o a temperaturas sobre 130 °C puede causar una explosión.
▶ Siga todas las instrucciones para la carga y no cargue nunca el acumulador o la herramienta eléctrica a una temperatura fuera del margen correspondiente especificado en las instrucciones. Una carga inadecuada o a temperaturas fuera del margen especificado puede dañar el acumulador y aumentar el riesgo de incendio.

Servicio

• Únicamente deje reparar su herramienta eléctrica por un experto cualificado, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.
  No repare los acumuladores dañados. El entretenimiento de los acumuladores sólo debe ser realizado por el fabricante o un servicio técnico autorizado.

Instrucciones de seguridad para martillos y taladradoras

Instrucciones de seguridad para todas las operaciones

▶ Use protectores auriculares. La exposición al ruido puede causar una pérdida auditiva.
Apoye la herramienta eléctrica correctamente antes de usarla. Esta herramienta genera un alto par de salida y sin apoyar adecuadamente la herramienta durante la operación, puede ocurrir una pérdida de control y resultar lesiones personales.
Sujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que el accesorio de corte o el portaútiles pueda entrar en contacto con conductores eléctricos ocultos. En el caso del contacto del accesorio de corte o portaútiles con conductores "bajo tensión", las partes metálicas expuestas de la herramienta eléctrica pueden quedar "bajo tensión" y dar al operador una descarga eléctrica.

Instrucciones de seguridad en el caso de utilizar brocas largas

▶ Nunca opere a mayor velocidad que la velocidad máxima de la broca (bit). A velocidades más altas, el bit se puede doblar si se le permite rotar sin tocar la pieza de trabajo, originando lesiones personales.
Siempre comience a taladrar a baja velocidad y con la punta del bit en contacto con la pieza de trabajo. A velocidades más altas, el bit se puede doblar si se le permite rotar sin tocar la pieza de trabajo, originando lesiones personales.
Aplique presión sólo en línea directa con el bit y no aplique presión excesiva. Los bits pueden doblarse y causar roturas o pérdida de control, originando lesiones personales.

Indicaciones de seguridad adicionales

▶ Utilice el(los) mango(s) auxiliar(es), si se suministra(n) con la herramienta. La pérdida del control puede causar lesiones personales.
Durante el trabajo, sostenga firmemente la herramienta eléctrica con ambas manos y cuide una posición segura. Utilizando ambas manos la herramienta eléctrica es guiada de forma más segura.
▶ Desconecte inmediatamente la herramienta eléctrica en caso de bloquearse el útil. Esté preparado para los momentos de alta reacción que causa un contragolpe. El útil se bloquea, si se sobrecarga la herramienta eléctrica o se ladea en la pieza de trabajo a labrar.
Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.
▶ Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse

una explosión. La perforación de una tubería de agua puede causar daños materiales.

Espere a que se haya detenido la herramienta eléctrica antes de depositarla. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica.

Proteja la herramienta eléctrica del calor excesivo como, p. ej., de una exposición prolongada al sol, del fuego, del agua y de la

humedad. Existe el riesgo de explosión.

Descripción del producto y servicio

Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de

las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.

Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.

Utilización reglamentaria

Esta herramienta eléctrica está diseñada para perforar con percusión en hormigón, ladrillo y roca. Asimismo, resulta indicada para perforar sin percusión en madera, metal, cerámica y plástico. Las herramientas eléctricas de giro reversible dotadas con un regulador electrónico pueden utilizarse además para atornillar.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

(1) Portaútil hexágono/SDS quick
(2) Caperuza guardapolvo
(3) Casquillo de enclavamiento
(4) Selector de modos de operación
(5) Interruptor de conexión/desconexión
(6) Empuñadura (zona de agarre aislada)
(7) Indicador del estado de carga del acumulador
(8) Hembrilla USB Type-C ^®a
(9) Cubierta de hembrilla USB Type-C ^®a)

(10) Luz de trabajo

(11) Cable USB

(12) Broca con vástago SDS quick ^b)

(13) Broca con vástago hexagonal con ranura ^b)

(14) Punta de atornillar con vástago hexagonal con ranura ^h)

(15) Punta de atornillar universal con vástago hexagonal con ranura ^b)

(16) Punta de atornillar con vástago hexagonal ^b)

26 | Español

(17) Fuente de alimentación enchufable ^b (específica de cada país)

a) USB Type-C® y USB-C® son signos de marca de USB Implementers Forum.
b) Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.

Datos técnicos

Martillo perforador accionado por acumulador		EasyHammer 12V
Número de artículo		3 603 JD0 0..
Tensión nominal V=		12
Número de revoluciones nominal	min^-1	0-850
Máx. par de giro
– Unión atornillada blanda Nm 5,5
– Unión atornillada dura Nm 17
Energía por percusión según EPTA-Procedure 05:2016	J 0,5
Frecuencia de percusión min	-1	4300
Portaherramientas Hexágono de 1/4"		SDS quick
∅ máx. de perforación
– Hormigón y mampostería	mm 10
– Metal mm 6
– Madera mm 10
∅ máx. de tornillos mm 6
Peso según EPTA-Procedure 01:2014	kg 1,1
Temperatura ambiente permitida
– Al cargar °C +10 ... +35
– Durante el servicio ^A) y el almacenamiento	°C -10 ... +50

Fuente de alimentación enchufable recomendada

-27 W USB-C 1600 A01 R..

A) potencia limitada a temperaturas <0 °C

Datos técnicos adicionales se encuentran bajo:

http://www.bosch-do-it.com/ecodesign

Información sobre ruidos y vibraciones

Valores de emisión de ruidos determinados según EN 60745-2-6.

El nivel de ruidos valorado con A de la herramienta eléctrica asciende típicamente a: nivel de presión acústica 82 dB(A); nivel de potencia acústica 93 dB(A). Inseguridad K = 3 dB.

¡Utilice protección para los oídos!

Valores totales de vibraciones a_n (suma de vectores de tres direcciones) e inseguridad K determinados según EN 60745-2-6:

Taladrar con percusión en hormigón: a_n=23m/s^2, K=3,0 m/s^2 ,

Taladrado en metal: a_n = 2,5 m/s^2 , K = 1,5 m/s^2 ,

Atornillado: a_n < 2,5 m/s^2 , K = 1,5 m/s ^2 ,

El nivel de vibraciones y el valor de emisiones de ruidos indicados en estas instrucciones han sido determinados según un procedimiento de medición normalizado y pueden servir como base de comparación con otras herramientas eléctricas. También son adecuados para estimar provisionalmente la emisión de vibraciones y ruidos.

El nivel de vibraciones y el valor de emisiones de ruidos indicados han sido determinados para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones y el valor de emisiones de ruidos pueden ser diferentes si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fue-se deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones y de ruidos durante el tiempo total de trabajo.

Para determinar con exactitud las emisiones de vibraciones y de ruidos, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de las emisiones de vibraciones y de ruidos durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Montaje

Carga del acumulador (ver figura A)

▶ Utilice únicamente las fuentes de alimentación enchufables que se enumeran en los datos técnicos. Solamente estas fuentes de alimentación enchufables han sido especialmente adaptadas a los acumuladores de iones de litio empleados en su herramienta eléctrica.

Indicación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente con la fuente de alimentación enchufable.

El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.

El acumulador de iones de litio está protegido contra descarga total gracias al sistema de protección electrónica de celdas "Electronic Cell Protection (ECP)". Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse.

▶ En caso de una desconexión automática de la herramienta eléctrica no mantenga accionado el interrup-

tor de conexión/desconexión. El acumulador podría dañarse.

• Levante la cubierta (9).
• Conecte la hembrilla USB (8) con la fuente de alimentación enchufable (17).
• Enchufe la fuente de alimentación enchufable (17) en la toma de corriente.

El proceso de carga comienza ahora. El indicador de estado de carga del acumulador (7) muestra el progreso de la carga.

Durante el proceso de carga está desactivada la herramienta eléctrica y no se puede utilizar.

En el caso de no utilizar la fuente de alimentación enchufable (17) por un tiempo prolongado, sepárela de la red de corriente.

Indicador del estado de carga del acumulador

El indicador de estado de carga del acumulador (7) muestra durante algunos segundos el estado de carga del acumulador, si se presiona hasta la mitad o completamente el interruptor de conexión/desconexión (5).

Tras la carga, el indicador de estado de carga del acumulador (7) se apaga unos minutos después de que el acumulador se ha cargado completamente.

Capaci-dad	LED al conectar LED al cargar
100 % Verde (permanente) Verde (permanente)
100 %-50 %	Verde (permanente) Verde (parpadeante)
50%-20 %	Amarillo (permanente) Verde (parpadeante)
20%-5 % Rojo (permanente) Verde (parpadeante)
5%-0 % Rojo (parpadeante) Verde (parpadeante)

Indicación: Si el indicador de estado de carga del acumulador parpadea en color blanco, la temperatura se encuentra fuera del margen de temperatura admisible. En cuanto se alcanza de nuevo el margen de temperatura admisible, el proceso de carga continúa automáticamente o se puede volver a utilizar la herramienta eléctrica.

Seleccionar herramientas

Para taladrar y taladrar con percusión, necesita un útil con vástago hexagonal con ranura o vástago SDS-Quick.

Para atornillar, utilice sólo puntas de atornillar con vástago hexagonal con ranura (14). Otras puntas cortas de atornillar (16) las puede utilizar empleando un soporte universal de puntas de atornillar con vástago hexagonal con ranura (15). Una selección con útiles apropiados la encontrará en la relación de accesorios al final de estas instrucciones.

Cambio de útil

El portaútil puede alojar diferentes útiles con vástago hexagonal con ranura y vástago SDS-Quick.

Con el portaútiles puede cambiar los útiles

correspondientes en forma sencilla y cómo da sin utilizar herramientas adicionales.

Condicionado por el sistema, el útil puede moverse libremente. Por ello, en la marcha en vacío se genera una excentricidad radial. Esto no tiene repercusión sobre la precisión del orificio taladrado, ya que la broca se centra por sí misma al taladrar.

La caperuza guardapolvo (2) evita en gran medida la penetración de polvo de perforación en el portaútiles durante el funcionamiento. Al insertar el útil, asegúrese de que la caperuza guardapolvo (2) no esté dañada.

▶ Una caperuza guardapolvo dañada debe ser reemplazada inmediatamente. Se recomienda que este trabajo sea realizado por un servicio técnico.

Colocar el útil (ver figura B)

• Limpie el extremo de inserción del útil.
• Inserte girando levemente el útil en el portaútiles, de manera que éste quede enclavado automáticamente.
• Tire del útil para asegurarse de que ha quedado correctamente sujeto.

Retirar el útil (ver figura C)

- Deslice el casquillo de enclavamiento (3) hacia detrás y saque el útil.

Aspiración de polvo y virutas

El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas.

• Observe que esté bien ventilado el puesto de trabajo.
• Se recomienda una mascarilla protectora con un filtro de la clase P2.

Observe las prescripciones vigentes en su país sobre los materiales a trabajar.

Evite acumulaciones de polvo en el puesto de trabajo. Los materiales en polvo se pueden inflamar fácilmente.

Funcionamiento

Puesta en marcha

Asegúrese de que la cubierta de la hembrilla USB Type-C® (9) esté cerrada durante el servicio. Así evita la entrada de polvo.

28 | Español

Ajuste del modo de operación

El modo de operación deseado se puede ajustar con el selector del modos de operación (4). Ajuste el interruptor al símbolo del modo de operación respectivo.

Simbología Modo de operación

↓R	R = rotación a la izquierda
↑	Taladrado/atornillado
↓	Taladrado con percusión

- Para conectar la herramienta eléctrica, presione el interruptor de conexión/desconexión (5).

La luz de trabajo (10) se enciende con el interruptor de conexión/desconexión (5) leve o totalmente oprimido y posibilita la iluminación de la zona de trabajo con condiciones de luz desfavorables.

- Para desconectar la herramienta eléctrica, suelte el interruptor de conexión/desconexión (5).

A bajas temperaturas la herramienta eléctrica deberá funcionar primero durante cierto tiempo hasta que alcance su pleno rendimiento de percusión/impacto.

Ajuste de las revoluciones/frecuencia de percusión

- Regule de forma continua el número de revoluciones/la frecuencia de percusión de la herramienta eléctrica conectada, según la presión ejercida sobre el interruptor de conexión/desconexión (5).

Una ligera presión en el interruptor de conexión/desconexión (5) causa bajo número de revoluciones/frecuencia de percusión. Aumentando paulatinamente la presión se van aumentando en igual medida el número de revoluciones/la frecuencia de percusión.

Protección contra sobrecarga térmica

La herramienta eléctrica no puede sobrecargarse si se realiza un uso apropiado y conforme a lo descrito. Si se carga en exceso la herramienta o la temperatura del acumulador se sale del margen permitido, el sistema electrónico desconecta la herramienta eléctrica, hasta que ésta se encuentre de nuevo en el margen óptimo de temperatura de servicio.

Instrucciones de trabajo

- Solamente aplique la herramienta eléctrica desconectada contra la tuerca o tornillo. Los útiles en rotación pueden resbalar.

Mantenimiento y servicio

Mantenimiento y limpieza

- Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.

Si el acumulador ya no está apto para el funcionamiento, comuníquese con un centro de servicio técnico autorizado para herramientas eléctricas Bosch.

Si es necesario reemplazar el cable de conexión, entonces esto debe ser realizado por Bosch o por un servicio técnico autorizado para herramientas eléctricas Bosch, para evitar riesgos de seguridad.

▶ Una caperuza guardapolvo dañada debe ser reemplazada inmediatamente. Se recomienda que este trabajo sea realizado por un servicio técnico.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com

El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: [phone]

Direcciones de servicio adicionales se encuentran bajo: www.bosch-pt.com/serviceaddresses

Transporte

Los acumuladores de iones de litio incorporados están sujetos a los requerimientos estipulados en la legislación sobre mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones.

En el envío por terceros (p.ej., transporte aéreo o por agencia de transportes) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación. En este caso deberá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío.

Eliminación

Las herramientas eléctricas, acumuladores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.

¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura!

Sólo para los países de la UE:

Las herramientas eléctricas inservibles, así como los acumuladores/pilas defectuosos o agotados deberán coleccionarse por separado para ser sometidos a un reciclaje ecológico según las Directivas Europeas 2012/19/UE y 2006/66/CE, respectivamente.

Accumuladores/pilas:

lones de Litio:

Por favor, observe las indicaciones en el apartado Transporte (ver "Transporte", Página 28).

Los acumuladores integrados solamente se deben extraer para la eliminación por personal especializado.

Al abrir la semicarcasa puede destruirse la herramienta eléctrica.

Para extraer la batería de la herramienta eléctrica, accione la herramienta eléctrica hasta que la batería se descargue por completo. Desenrosque los tornillos de la carcasa y retire la tapa de la carcasa para extraer la batería. Con el fin de evitar un cortocircuito, separe una tras otra las conexiones de la batería y aíslé luego los polos. Incluso totalmente descargada, la batería cuenta con capacidad residual que se puede liberar en caso de producirse un cortocircuito.

El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.

Português

(12) Punta con codolo SDS quick ^b)

(13) Punta a codolo esagonale con scanalatura ^b)

SDS quick/Visualidad مصاني (1)

84|عربي
