| Tipo de produto | Perfurador sem fio (parafusadeira/furadeira de impacto) |
| Marca e modelo | Bosch EasyHammer 12V |
| Tensão nominal | 12 V (bateria de íon de lítio integrada) |
| Rotação nominal | 0-850 rpm (variável) |
| Torque máximo (parafusamento em materiais macios) | 5,5 Nm |
| Torque máximo (parafusamento em materiais duros) | 17 Nm |
| Força de impacto | 0,5 J (conforme EPTA 05:2016) |
| Frequência de impacto | 4 300 min⁻¹ |
| Porta-ferramenta | SDS quick e sextavado 1/4" (sem chave) |
| Diâmetro máximo de perfuração (concreto/alvenaria) | 10 mm |
| Diâmetro máximo de perfuração (metal) | 6 mm |
| Diâmetro máximo de perfuração (madeira) | 10 mm |
| Diâmetro máximo de parafusamento | 6 mm |
| Peso | 1,1 kg (conforme EPTA 01:2014) |
| Temperatura de carga admissível | +10 a +35 °C |
| Temperatura de uso e armazenamento | -10 a +50 °C |
| Nível de pressão sonora | 82 dB(A) (incerteza K=3 dB) |
| Nível de potência sonora | 93 dB(A) (incerteza K=3 dB) |
| Vibrações (perfuração em concreto) | 23 m/s² (K=3,0 m/s²) |
| Vibrações (perfuração em metal) | 2,5 m/s² (K=1,5 m/s²) |
| Vibrações (parafusamento) | < 2,5 m/s² (K=1,5 m/s²) |
| Alimentação e carga | Bateria de íon de lítio integrada, carregamento via USB-C (carregador de parede recomendado 27 W) |
| Funções principais | Perfuração com impacto, perfuração sem impacto, parafusamento, iluminação LED, indicador de carga |
| Segurança | Proteção contra sobrecarga/superaquecimento, proteção eletrônica das células (ECP), parada automática em caso de bloqueio |
| Manutenção e limpeza | Limpar regularmente as aberturas de ventilação; substituir a tampa antipoeira se danificada; confiar a manutenção a um centro autorizado Bosch |
| Acessórios fornecidos | Cabo USB, carregador de parede (conforme país), broca SDS quick, broca sextavada, ponta de parafusamento, porta-ponta universal |
| Garantia e reparabilidade | Serviço pós-venda Bosch, peças de reposição disponíveis online, reparos em até 5 dias via SAV DIRECT |
Perguntas frequentes - EasyHammer 12V BOSCH
Perguntas dos utilizadores sobre EasyHammer 12V BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Parafusadeira em formato PDF gratuitamente! Encontre o seu manual EasyHammer 12V - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. EasyHammer 12V da marca BOSCH.
MANUAL DE UTILIZADOR EasyHammer 12V BOSCH
Português ...... Página 29
Italiano ...... Pagina 35
Nederlands...... Pagina 41
Dansk ...... Side 46

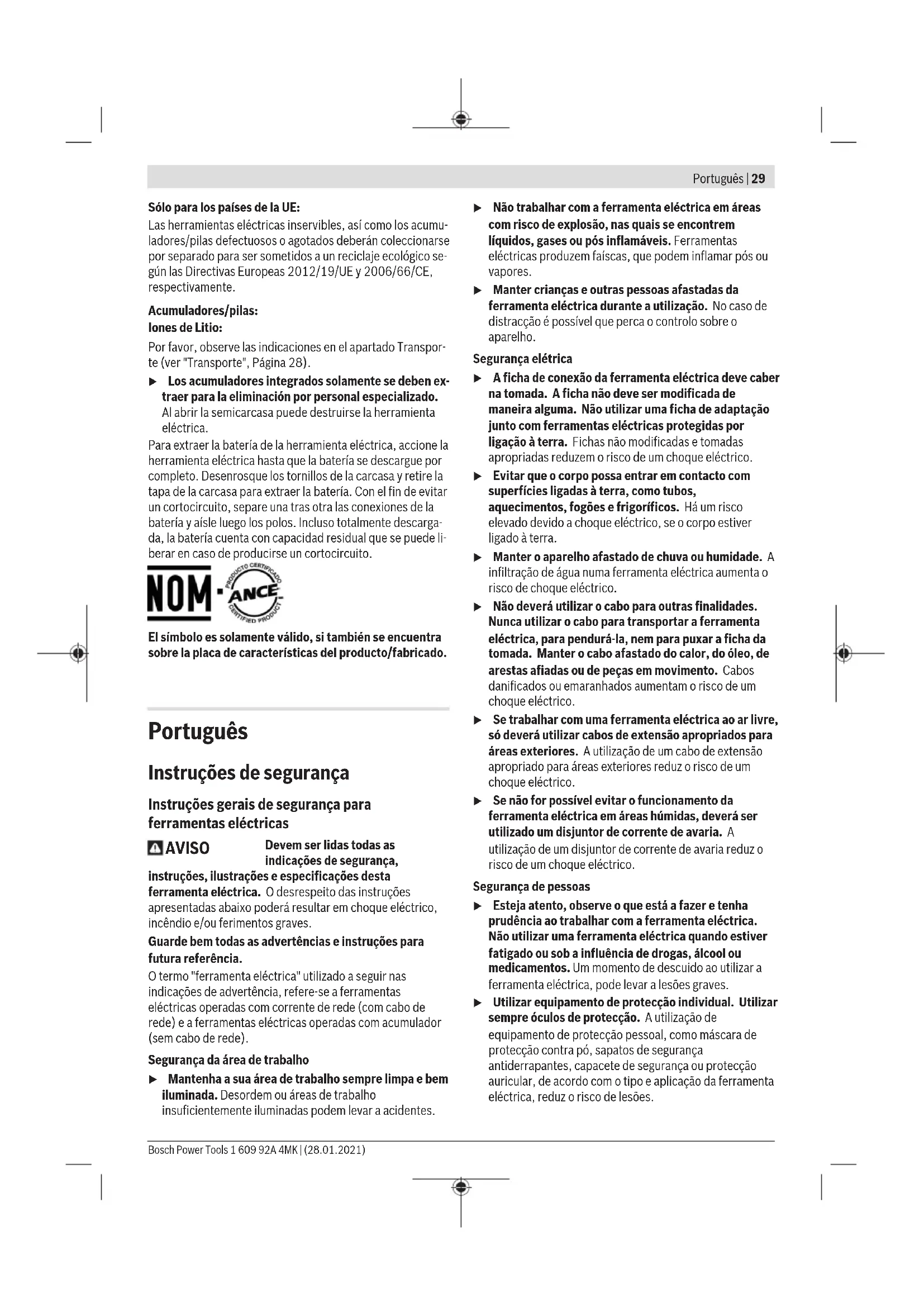

Instruções de segurança
Instruções gerais de segurança para ferramentas eléctricas
AVISO
Devem ser lidas todas as indicações de segurança,
instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.
Guarde bem todas as advertências e instruções para futura referência.
O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.
Segurança elétrica
A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
- Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
30 | Português
Evitar uma colocação em funcionamento involuntária.
Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
- Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.
Utilização e manuseio cuidadoso de ferramentas eléctricas
▶ Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
▶ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho.
Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes
da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
▶ Manter as ferramentas de corte afiadas e limpas.
Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.
Manuseio e utilização cuidadosos de ferramentas com acumuladores
Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos.
Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
▶ Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão.
- Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130 °C pode causar explosão.
▶ Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de
reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.
Avisos de segurança para martelos e para perfuração
Instruções de segurança para todas as operações
▶ Use protetores auditivos. A exposição ao ruído pode provocar a perda da audição.
▶ Prenda corretamente a ferramenta antes de a usar. Esta ferramenta produz um elevado binário de saída e sem uma fixação correta da ferramenta durante a operação, pode ocorrer perda de controlo, resultando em ferimentos pessoais.
▶ Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o acessório de corte ou elemento de fixação possam entrar em contacto com cabos escondidos. Se o acessório de corte ou os elementos de fixação entrarem em contacto com um cabo "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico.
Instruções de segurança ao usar brocas longas
Nunca opere a uma velocidade maior do que a velocidade máxima da broca. A velocidades mais altas, a broca pode dobrar-se ao rodar livremente sem entrar em contacto com a peça de trabalho, causando ferimento pessoal.
Comece sempre a perfurar a baixa velocidade e com a ponta da broca em contato com a peça de trabalho. A velocidades mais altas, a broca pode dobrar-se ao rodar livremente sem entrar em contato com a peça de trabalho, causando ferimento pessoal.
Aplique pressão apenas em linha direta com a broca e não aplique pressão excessiva. As brocas podem dobrar-se, causando rutura ou perda de controlo, ou mesmo ferimento pessoal.
Instruções de segurança adicionais
▶ Use o(s) punho(s) auxiliar(es), caso seja(m) fornecido(s) com a ferramenta. A perda de controlo pode resultar em ferimentos pessoais.
Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos.
▶ Desligue a ferramenta de imediato se a ferramenta de trabalho encravar. Esteja atento aos binários de reação que podem dar origem a contragolpes. O acessório acoplável fica encravado se a ferramenta elétrica for sobrecarregada ou se ficar emperrada na peça a ser trabalhada.
▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
▶ Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.
Espere que a ferramenta elétrica pare completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica.
Proteger a ferramenta elétrica contra calor, p. ex. também contra uma permanente radiação solar, fogo, água e humidade. Há
risco de explosão.
Descrição do produto e do serviço
Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e
das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.
Respeite as figuras na parte da frente do manual de instruções.
Utilização adequada
A ferramenta elétrica é adequada para furar com percussão em betão, tijolo e pedra. Também é apropriada para furar sem impacto em madeira, metal, cerâmica e plástico. As ferramentas elétricas com regulação eletrónica e rotação à direita/esquerda também são apropriadas para aparafusar.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
(1) Encaixe para encabadouro sextavado/SDS quick
(2) Capa de proteção contra pó
(3) Bucha de travamento
(4) Seletor do modo de operação
(5) Interruptor de ligar/desligar
(6) Punho (superfície do punho isolada)
(7) Indicador do nível de carga da bateria
(8) Tomada USB Type-C ^®a)
(9) Cobertura da tomada USB Type-C®a)
(10) Luz de trabalho
(11) Cabo USB
(12) Broca com encabadouro SDS quick ^b)
(13) Broca com encabadouro sextavado com ranhura ^b)
32 | Português
(14) Ponta de aparafusar com encabadouro sextavado com ranhura ^b)
(15) Porta-bits universal com encabadouro sextavado com ranhura ^b)
(16) Porta-bits universal com encabadouro sextavado ^b)
(17) Fonte de alimentação ^b) (específico do país)
a) USB Type-C® e USB-C® são marcas registadas da USB Implementers Forum.
b) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Dados técnicos
| Martelo perfurador sem fio | EasyHammer 12V |
| Número de produto | 3 603 JD0 0.. |
| Tensão nominal V= | 12 |
| Número de rotações nominais | r.p.m. 0-850 |
| Binário máx. | |
| – De aparafusamento macio | Nm 5,5 |
| – De aparafusamento duro | Nm 17 |
| Intensidade de impacto individual conforme EPTA-Procedure 05:2016 | J 0,5 |
| N° de impactos r.p.m. 4300 | |
| Encabadouro Sextavado 1/4" | SDS quick |
| ∅ máx. de perfuração | |
| – Betão e alvenaria mm 10 | |
| – Metal mm 6 | |
| – Madeira mm 10 | |
| ∅ máximo do parafuso mm 6 | |
| Peso conforme EPTA-Procedure 01:2014 | kg 1,1 |
| Temperatura ambiente admissível | |
| – Ao carregar °C +10 ... +35 | |
| – Em funcionamento^)e em armazenamento | °C -10 ... +50 |
| Fonte de alimentação recomendada | |
| – 27 W USB-C | 1 600 A01 R.. |
A) potência limitada com temperaturas <0 °C Mais dados técnicos em: http://www.bosch-do-it.com/ecodesign
Informação sobre ruidos/vibrações
Os valores de emissão de ruído foram determinados de acordo com EN 60745-2-6.
O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 82 dB(A); nível de potência sonora 93 dB(A). Incerteza K = 3 dB.
Utilizar proteção auditiva!
Valores totais de vibração a_h (soma dos vetores das três direções) e incerteza K determinada segundo
EN 60745-2-6:
Furar com martelo em betão: a_h = 23 m/s^2 , K = 3,0 m/s^2 , Furar metal: a_h = 2,5 m/s^2 , K = 1,5 m/s^2 ,
Aparafusar: a_n < 2,5 ~m / s^2, K = 1,5 ~m / s^2 ,
O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.
O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.
Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.
Montagem
Carregar a bateria (ver figura A)
▶ Utilize apenas as fontes de alimentação listadas nos dados técnicos. Só estas fontes de alimentação são apropriadas para as baterias de lítio utilizadas na sua ferramenta elétrica.
Nota: A bateria é fornecida parcialmente carregada. Para assegurar a máxima potência da bateria, a bateria deverá ser carregada completamente com a fonte de alimentação antes da primeira utilização.
A bateria de lítio pode ser carregada a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica a bateria.
A bateria de iões de lítio está protegido contra descarga completa pelo sistema "Electronic Cell Protection (ECP)". A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que a bateria estiver descarregada. A ferramenta de trabalho não se movimenta mais.
- Não continuar a premir o interruptor de ligar/desligar após o desligamento automático da ferramenta elétrica. A bateria pode ser danificada.
- Abra a cobertura (9).
- Ligue a tomada USB (8) à fonte de alimentação (17).
- Ligue a fonte de alimentação (17) à tomada. O processo de carga começa. O indicador do nível de carga da bateria (7) mostra o processo de carregamento.
Durante o processo de carga a ferramenta elétrica está desativada e não pode ser operada.
Em caso de não utilização prolongada, desligue a fonte de alimentação (17) da rede elétrica.
Indicador do nível de carga da bateria
O indicador do nível de carga da bateria (7) mostra durante alguns segundos o nível de carga da bateria, premindo parcial ou totalmente o interruptor de ligar/desligar (5).
Após o carregamento, o indicador do nível de carga da bateria (7) desliga-se alguns minutos depois de a bateria ter sido completamente carregada.
| Capacidade | LED ao ligar LED ao carregar | |
| 100 % Verde(permanentemente) | Verde(permanentemente) | |
| 100 %-50 % | Verde(permanentemente) | Verde (intermitente) |
| 50 %-20 % | Amarelo(permanentemente) | Verde (intermitente) |
| 20 %-5 % Vermelho(permanentemente) | Verde (intermitente) | |
| 5 %-0 % Vermelho(intermitente) | Verde (intermitente) | |
Nota: Se o indicador do nível de carga da bateria piscar a branco, a temperatura encontra-se fora da faixa de temperatura admissível. O processo de carga inicia-se automaticamente ou a ferramenta elétrica pode ser usada de novo, assim que a faixa de temperatura admissível seja novamente alcançada.
Para furar e furar com martelo necessita de uma ferramenta de trabalho com encabadouro sextavado com ranhura ou encabadouro SDS-Quick.
Para aparafusar use apenas pontas de aparafusar com encabadouro sextavado com ranhura (14). Pode usar pontas de aparafusar (16) curtas através de um porta-bits universal com encabadouro sextavado com ranhura (15).
Na vista geral de acessórios, no fim deste manual, encontrase uma seleção de ferramentas de trabalho adequadas.
Troca de ferramenta
O encaixe para encabadouro aceita diferentes ferramentas de trabalho com ranhura e com encabadouro SDS-Quick. Com o encaixe para encabadouro pode
trocar de forma simples e confortável a ferramenta de trabalho sem necessidade de ferramentas adicionais.
A ferramenta de trabalho pode ser movida livremente condicionada pelo sistema. Por causa disso, ocorre um desvio de rotação em vazio. Isto não tem qualquer influência na precisão do furo, uma vez que a broca se autocentra ao furar.
A capa de proteção contra pó evita (2) consideravelmente, que penetre pó de perfuração no encaixe para encabadouro durante o funcionamento. Ao introduzir a ferramenta deverá assegurar-se de que a capa de proteção contra pó (2) não seja danificada.
Uma capa de proteção contra pó danificada deve ser substituída imediatamente. Recomendamos que o faça no Serviço de Assistência Técnica.
Introduzir a ferramenta de trabalho (ver figura B)
- Limpe a haste de encaixe da ferramenta de trabalho.
- Introduza a ferramenta de trabalho no encabadouro, girando ligeiramente até travar-se automaticamente.
- Puxe a ferramenta para controlar o travamento.
Retirar a ferramenta de trabalho (ver figura C)
- Empurre a bucha de travamento (3) para trás e retire a ponta de aparafusar.
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.
Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.
Observe as diretivas para os materiais a serem processados, vigentes no seu país.
Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição.
Funcionamento
Colocação em funcionamento
Certifique-se de que a cobertura da tomada USB Type-C® (9) está fechada durante o funcionamento. Deste modo, evitará a entrada de pó.
34 | Português
Ajustar o modo de operação
O modo de operação desejado pode ser ajustado com o seletor de modos de operação (4). Para tal, ajuste o interruptor para o símbolo do respetivo modo de operação.
Símbolo Modo de operação
| ↓R | R = rotação à esquerda |
| ↑ | Furar/aparafusar |
| ↓ | Furar com martelo |
Ligar/desligar
- Para ligar a ferramenta elétrica, prima o interruptor de ligar/desligar (5).
A luz de trabalho (10) acende-se com o interruptor de ligar/desligar (5) completamente ou ligeiramente premido e permite iluminar o local de trabalho em caso de condições iluminação desfavoráveis.
- Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (5).
No caso de temperaturas baixas, a ferramenta elétrica só atinge o seu poder de martelar/impacto completo após algum tempo.
Ajustar o número de rotações/impactos
- Regule o número de rotações/impactos da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (5).
Uma leve pressão sobre o interruptor de ligar/desligar (5) proporciona um número de rotações/impactos baixo. Aumentando a pressão, é aumentado o n.º de rotações/impactos.
Indicador da proteção contra sobrecarga
Numa utilização correta, a ferramenta elétrica não pode ser sobrecarregada. Em caso de sobrecarga ou saída fora da faixa de temperatura permitida para a bateria, o sistema eletrónico desliga a ferramenta elétrica, até que volte a ser alcançada a temperatura ideal de funcionamento.
Instruções de trabalho
▶ Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões.
Manutenção e assistência técnica
Manutenção e limpeza
- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Se a bateria já não estiver operacional, contacte um serviço pós-venda autorizado para ferramentas elétricas Bosch.
Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.
Uma capa de proteção contra pó danificada deve ser substituída imediatamente. Recomendamos que o faça no Serviço de Assistência Técnica.
Serviço pós-venda e aconselhamento
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em:
www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caráterísticas do produto.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses
Transporte
As baterias de iões de lítio, contidas, estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.
Eliminação
As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.
Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!
Apenas para países da UE:
Conforme a Diretiva Europeia 2012/19/UE e segundo a Diretiva Europeia 2006/66/CE é necessário recolher separadamente as ferramentas elétricas que já não são mais usadas e as baterias/pilhas defeituosas ou gastas e encaminhá-las para uma reciclagem ecológica.
Baterias/pilhas:
Lítio:
Observar as indicações no capítulo Transporte (ver "Transporte", Página 34).
As baterias integradas só podem ser retiradas por pessoal especializado para serem eliminadas. A abertura da carcaça pode causar a destruição da ferramenta elétrica.
Para remover a bateria da ferramenta elétrica, acione a ferramenta elétrica até a bateria ficar completamente descarregada. Desaperte os parafusos na carcaça e remova-a para poder retirar a bateria. Para evitar um curto-circuito, separe as ligações da bateria uma a uma e depois isole os polos. Mesmo com a bateria totalmente descarregada, ainda existe uma capacidade residual na bateria que pode ser libertada em caso de curto-circuito.
Italiano
- Instruções de segurança
- Instruções gerais de segurança para ferramentas eléctricas
- AVISO
- Guarde bem todas as advertências e instruções para futura referência.
- Segurança da área de trabalho
- Segurança elétrica
- Segurança de pessoas
- | Português
- Utilização e manuseio cuidadoso de ferramentas eléctricas
- Manuseio e utilização cuidadosos de ferramentas com acumuladores
- Serviço
- Avisos de segurança para martelos e para perfuração
- Instruções de segurança para todas as operações
- Instruções de segurança ao usar brocas longas
- Instruções de segurança adicionais
- Descrição do produto e do serviço
- Utilização adequada
- Componentes ilustrados
- | Português
- Informação sobre ruidos/vibrações
- Utilizar proteção auditiva!
- EN 60745-2-6:
- Montagem
- Carregar a bateria (ver figura A)
- Indicador do nível de carga da bateria
- Troca de ferramenta
- Introduzir a ferramenta de trabalho (ver figura B)
- Retirar a ferramenta de trabalho (ver figura C)
- Aspiração de pó/de aparas
- Funcionamento
- Colocação em funcionamento
- | Português
- Ajustar o modo de operação
- Ligar/desligar
- Ajustar o número de rotações/impactos
- Indicador da proteção contra sobrecarga
- Instruções de trabalho
- Manutenção e assistência técnica
- Manutenção e limpeza
- Serviço pós-venda e aconselhamento
- www.bosch-pt.com
- Portugal
- Transporte
- Eliminação
- Apenas para países da UE:
- Baterias/pilhas:
- Lítio:
- Italiano
Marca : BOSCH
Modelo : EasyHammer 12V
Categoria : Parafusadeira
