KÄYTTÖOHJE EasyHammer 12V BOSCH

Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet. Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Montering Lade batteriet (se bildeA) u Bruk bare strømadapterne som er oppført i de tekniske spesifikasjonene. Bare disse strømadapterne er tilpasset li-ion-batteriet som brukes i dette elektroverktøyet. Merk: Batteriet er delvis ladet ved levering. For å sikre full effekt fra batteriet må du lade det helt opp med strømadapteren før første gangs bruk. Li-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen. Li-ion-batteriet har "Electronic Cell Protection (ECP)", som beskytter mot dyputladning. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger. u Ikke fortsett å trykke på av/på-bryteren etter automatisk utkobling av elektroverktøyet. Batteriet kan ta skade. – Åpne dekselet(9). – Koble USB-kontakten(8) til strømadapteren(17). – Sett strømadapteren(17) i stikkontakten. Ladingen starter. Indikatoren for batteriets ladenivå(7) viser ladefremdriften. Elektroverktøyet er deaktivert under ladingen og kan ikke brukes. Hvis den ikke skal brukes på lang tid, kobler du strømadapteren (17) fra strømnettet. Indikator for batteriladenivå Indikatoren for batteriets ladenivå (7) viser batteriets ladenivå i noen sekunder når på-/av-bryteren (5) trykkes halvveis eller helt inn. Indikatoren for batteriladenivå (7) slukker noen minutter etter at batteriet har blitt fullt oppladet. Kapasitet Lysdiode når verktøyet slås på Lysdiode under lading 100% Grønn (kontinuerlig) Grønn (kontinuerlig) 100 %– 50% Grønn (kontinuerlig) Grønn (blinker) 50 %– 20 % Gul (kontinuerlig) Grønn (blinker) 20 %–5 % Rød (kontinuerlig) Grønn (blinker) 5 %–0 % Rød (blinker) Grønn (blinker) Merknad: Hvis indikatoren for batteriladenivå blinker hvitt, er temperaturen utenfor det tillatte området. Ladingen fortsetter automatisk eller elektroverktøyet kan brukes igjen så snart temperaturen igjen er innenfor det tillatte området. Velge verktøy Til boring og hammerboring trenger du et innsatsverktøy med sekskanttange med mutter eller SDS-Quick-tange. Til skruing bruker du bare skrubits med sekskanttange med mutter (14). Du kan bruke andre korte skrubits (16) ved hjelp av en universalbitsholder med sekskanttange med mutter (15). Et utvalg egnede innsatsverktøy finner du i tilbehøroversikten bak i denne instruksen. Verktøyskifte Verktøyholderen SDS-Quick kan også brukes til forskjellige innsatsverktøy med mutter og SDS-Quick-tange. Med verktøyholderen kan du skifte innsatsverktøy raskt og enkelt uten bruk av ekstra verktøy. På grunn av systemets utførelse er innsatsverktøyet fritt bevegelig. Det oppstår dermed et rundhetsavvik ved tomgang. Dette har ingen konsekvenser for borehullets nøyaktighet, ettersom boret sentrerer seg selv under boring. Støvkappen (2) hindrer i stor grad at borestøv trenger inn i verktøyholderen under arbeidet. Når du setter inn verktøyet, må du passe på at ikke støvkappen (2) skades. 1 609 92A 4MK | (28.01.2021) Bosch Power ToolsNorsk | 61 u En skadet støvhette må skiftes ut umiddelbart. Det anbefales å overlate utskiftingen til et serviceverksted. Feste innsatsverktøy (se bilde B) – Rengjør innstikksenden til innsatsverktøyet. – Sett innsatsverktøyet med lett rotering inn i verktøyholderen til det låses automatisk. – Kontroller låsen ved å trekke i verktøyet. Ta ut innsatsverktøyet (se bilde C) – Skyv låsehylsen (3) bakover, og ta ut innsatsverktøyet. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Bruk Igangsetting u Pass på at dekselet til USB Type-C®-kontakten(9) er lukket under drift. Slik unngår du at støv trenger inn. Stille inn driftsmåte Ønsket driftsmodus kan stilles inn med bryteren for driftsmodus (4). Sett bryteren på ønsket driftsmodus. Symbol Driftsmodus R = venstregang Boring/skruing Slagboring Inn-/utkobling – For å slå på elektroverktøyet trykker du på av/på- bryteren (5). Arbeidslyset (10) lyser når av/på-bryteren (5) trykkes helt eller delvis inn og gir mulighet til belysning av arbeidsplassen ved ugunstige lysforhold. – For å slå av elektroverktøyet slipper du av/på-bryteren (5). Ved lave temperaturer tar det en viss tid før elektroverktøyet oppnår full hammer-/slagytelse. Stille inn turtallet/slagtallet – Du kan regulere turtallet/slagtallet til det innkoblede elektroverktøyet trinnløst, avhengig av hvor langt inn du trykker av/på-bryteren (5). Et lett trykk på av/på-bryteren (5) gir lavt turtall/slagtall. Turtallet/slagtallet stiger med økende trykk. Temperaturavhengig overbelastningsvern Ved forskriftsmessig bruk kan ikke elektroverktøyet overbelastes. Ved for stor belastning eller overskridelse av tillatt batteritemperatur slår elektronikken elektroverktøyet av helt til det igjen har optimal driftstemperatur. Informasjon om bruk u Sett elektroverktøyet bare mot mutteren/skruen når det er slått av. Innsatsverktøy som dreier seg kan skli. Service og vedlikehold Vedlikehold og rengjøring u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert. Kontakt et autorisert verksted for Bosch elektroverktøy hvis batteriet ikke fungerer lenger. Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch- serviceverksteder, slik at det ikke oppstår fare for sikkerheten. u En skadet støvhette må skiftes ut umiddelbart. Det anbefales å overlate utskiftingen til et serviceverksted. Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: [phone] Faks: 64 87 89 55 Du finner adresser til andre verksteder på: www.bosch-pt.com/serviceaddresses Bosch Power Tools 1 609 92A 4MK | (28.01.2021)62 | Suomi Transport Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav. Ved forsendelse gjennom tredje personer (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må konsultere en ekspert for farlig gods ved forberedelse av forsendelsen. Deponering Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy og batterier må ikke kastes i vanlig søppel! Bare for land i EU: Iht. det europeiske direktivet 2012/19/EU om brukt elektrisk utstyr og iht. det europeiske direktivet 2006/66/ EC må defekte eller brukte batterier/oppladbare batterier samles adskilt og leveres inn for miljøvennlig resirkulering. (Oppladbare) batterier: Li-ion: Se informasjonen i avsnittet Transport (se „Transport“, Side62). u Integrerte oppladbare batterier må bare tas ut og kasseres av fagpersonale. Elektroverktøyet kan bli ødelagt hvis husdekselet åpnes. Når du skal ta det oppladbare batteriet ut av elektroverktøyet, aktiverer du elektroverktøyet til batteriet er helt utladet. Skru ut skruene på huset og ta av husdekselet for å ta ut batteriet. For å hindre kortslutning kobler du fra de enkelte tilkoblingene på batteriet etter tur, og isolerer polene til disse. Det er fortsatt restkapasitet i batteriet også etter fullstendig utlading, og denne kan frigjøres hvis det oppstår en kortslutning. Suomi Turvallisuusohjeet Yleiset sähkötyökalujen turvaohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun 1 609 92A 4MK | (28.01.2021) Bosch Power ToolsSuomi | 63 käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Akkukäyttöisten työkalujen käyttö ja huolto u Lataa akku vain valmistajan suosittelemassa lataus- laitteessa. Latauslaite, joka soveltuu määrätyntyyppi- selle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa. u Käytä sähkötyökalussa ainoastaan kyseiseen sähkö- työkaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon. u Pidä irrotettu akku loitolla metalliesineistä, kuten pa- periliittimistä, kolikoista, avaimista, nauloista, ruu- veista tai muista pienistä metalliesineistä, jotka voi- vat oikosulkea akun koskettimet. Akkukoskettimien vä- linen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. u Väärästä käytöstä johtuen akusta saattaa vuotaa nes- tettä. Vältä koskettamasta nestettä. Jos nestettä pää- see vahingossa iholle, huuhtele kosketuskohta ve- dellä. Jos nestettä pääsee silmiin, käänny lisäksi lää- kärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. u Älä käytä akkua tai työkalua, joka on vioittunut tai jo- hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii- hin on tehty muutoksia, ne voivat toimia ennalta arvaa- mattomasti ja aiheuttaa tulipalon, räjähdyksen tai louk- kaantumisvaaran. u Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130°C kuumuudelle altista- minen saattaa aiheuttaa räjähdyksen. u Noudata latausohjeita ja lataa akku tai työkalu ohjeen- mukaisen lämpötila-alueen rajoissa. Lataaminen vir- heellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. u Älä missään tapauksessa yritä itse korjata vaurioitu- neita akkuja. Akkuja saa korjata vain valmistaja tai val- tuutettu huoltopiste. Poravasaroiden ja porakoneiden turvallisuusohjeet Kaikkia töitä koskevat turvallisuusohjeet u Käytä kuulosuojaimia. Melulle altistuminen voi aiheut- taa kuuroutumisen. u Tue työkalu kunnolla ennen käyttöä. Tämä työkalu muodostaa käytön yhteydessä suuren vääntömomentin, joka voi johtaa hallinnan menettämiseen ja tapaturmiin, jos työkalua ei tueta kunnolla. Bosch Power Tools 1 609 92A 4MK | (28.01.2021)64 | Suomi u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin- noista, kun teet sellaisia töitä, joissa käyttötarvike tai kiinnitystarvike voi koskettaa piilossa olevia sähkö- johtoja. Jos käyttötarvike tai kiinnitystarvike koskettaa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamattomat metalliosat virrallisiksi ja aiheuttaa säh- köiskun laitteen käyttäjälle. Pitkien poranterien käyttöä koskevat turvallisuusohjeet u Älä ylitä porakoneen kanssa poranterän suurinta sal- littua kierroslukua. Loukkaantumisvaara, koska liian suurella kierrosnopeudella poranterä saattaa taipua, jos sen annetaan pyöriä vapaasti työkappaletta kosketta- matta. u Aloita poraustehtävä aina hitaalla nopeudella ja po- rankärki työkappaletta vasten. Loukkaantumisvaara, koska liian suurella kierrosnopeudella poranterä saattaa taipua, jos sen annetaan pyöriä vapaasti työkappaletta koskettamatta. u Paina terää vain kevyesti työkappaletta vasten ja aina poranterän suuntaisesti.Muuten poranterä saattaa tai- pua ja aiheuttaa loukkaantumisvaaran, jos menetät työka- lun hallinnan. Lisäturvallisuusohjeet u Käytä lisäkahvaa (-kahvoja), jos se sisältyy työkalun varustukseen. Työkalun hallinnan menettäminen voi ai- heuttaa tapaturmia. u Pidä sähkötyökalusta kunnolla kiinni molemmilla kä- sillä ja seiso tukevassa asennossa. Sähkötyökalun oh- jaus sujuu luotettavimmin kahdella kädellä. u Sammuta sähkötyökalu välittömästi, jos käyttötarvike jumittuu. Varaudu takaiskun aiheuttamiin voimakkai- siin reaktiovoimiin. Käyttötarvike jumittuu sähkötyöka- lun ylikuormitustapauksessa tai terän jäädessä puristuk- siin työkappaleeseen. u Varmista työkappaleen kiinnitys. Kädellä pidettynä työ- kappale ei pysy luotettavasti paikallaan. Siksi se kannat- taa kiinnittää ruuvipenkin tai puristimien avulla. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja- keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh- taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta- minen saattaa johtaa räjähdykseen. Vesijohtoputken puh- kaisu aiheuttaa aineellisia vahinkoja. u Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallin- nan menettämisen vaara, koska käyttötarvike voi pureu- tua säilytysalustan pintaan. Suojaa sähkötyökalua kuumuudelta, esi- merkiksi pitkäaikaiselta auringonpais- teelta, tulelta, vedeltä ja kosteudelta. Muu- ten syntyy räjähdysvaara. Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudatta- matta jättäminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu vasaraporaamiseen betoniin, tii- leen ja kivimateriaaliin. Se soveltuu myös iskuttomaan po- raamiseen puuhun, metalliin, keramiikkaan ja muoviin. Säh- kötyökalut, jotka on varustettu elektronisella säädöllä ja suunnanvaihtokytkimellä, soveltuvat myös ruuvaamiseen. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan. (1) Käyttötarvikkeen pidin kuusiovarsi/SDS quick (2) Pölysuojus (3) Lukkoholkki (4) Käyttötavan valitsin (5) Käynnistyskytkin (6) Kahva (eristetty kahvapinta) (7) Akun lataustilan näyttö (8) USB Type-C® -portti

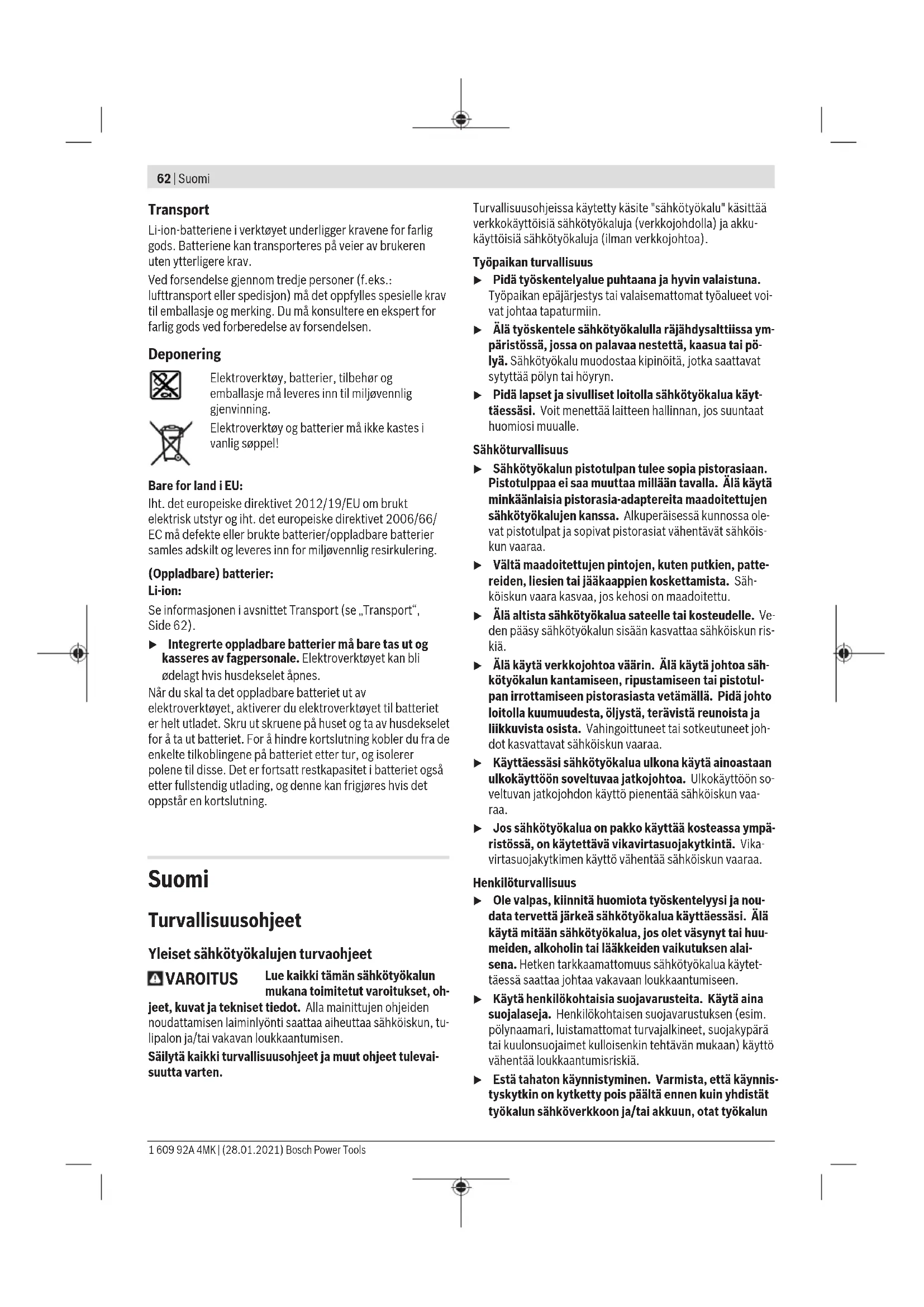

(10) Työvalo (11) USB-johto (12) Poranterä, jossa on SDS quick-varsi

(13) Poranterä, jossa on uralla varustettu kuusiovarsi

(14) Ruuvauskärki, jossa on uralla varustettu kuusiovar-

(15) Yleispidin, jossa on uralla varustettu kuusiovarsi

(16) Ruuvauskärki, jossa on kuusiovarsi

(maakohtainen) a) USBType‑C® ja USB‑C® ovat USB Implementers Forumin rekis- teröityjä tavaramerkkejä.

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Tekniset tiedot Akkuporavasara EasyHammer 12V Tuotenumero 3603JD00.. Nimellinen jännite V=

Nimellinen kierrosluku min

0−850 Maks. vääntömomentti – Pehmeään materiaaliin Nm 5,5 – Kovaan materiaaliin Nm 17 1 609 92A 4MK | (28.01.2021) Bosch Power ToolsSuomi | 65 Akkuporavasara EasyHammer 12V Iskuvoimakkuus EPTA- Procedure05:2016 -ohjei- den mukaan J 0,5 Iskuluku min

Käyttötarvikkeen pidin 1/4":n kuusiovarsi SDS quick Reiän maks. Ø – Betoni ja kiviseinä mm 10 – Metalli mm 6 – Puu mm 10 Ruuvin maks. Ø mm 6 Paino EPTA-Proce- dure01:2014 -ohjeiden mukaan kg 1,1 Sallittu ympäristön lämpö- tila – Ladattaessa °C +10...+35 – Käytössä

ja säilytyk- sessä °C −10...+50 Suositeltu verkkolaite – 27 W USB-C 1 600 A01R.. A) rajoitettu teho, kun lämpötila on <0 °C Teknisiä lisätietoja saat verkko-osoitteesta: http://www.bosch-do-it.com/ecodesign Melu-/tärinätiedot Melupäästöarvot on määritetty standardin EN60745-2-6 mukaan. Sähkötyökalun tyypillinen A‑painotettu melutaso: äänenpai- netaso 82dB(A); äänentehotaso 93dB(A). Epävarmuus K=3dB. Käytä kuulosuojaimia! Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN60745-2-6 mu- kaan: iskuporaaminen betoniin: a

poraaminen metalliin: a

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mu- kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai- luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin. Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät- tömästi huollettuna. Tämä saattaa suurentaa koko työsken- telyajan tärinä- ja melupäästöjä huomattavasti. Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi- tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä- käynnillä. Tämä voi vähentää huomattavasti koko työskente- lyajan tärinä- ja melupäästöjä. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö- kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä ja työprosessien organisointi). Asennus Akun lataaminen (katso kuva A) u Käytä vain teknisissä tiedoissa ilmoitettuja verkkolait- teita. Vain nämä verkkolaitteet soveltuvat sähkötyökalus- sasi käytettävälle litiumioniakulle. Huomautus: akku toimitetaan osittain ladattuna. Akun täy- den suorituskyvyn varmistamiseksi akku tulee ladata verkko- laitteen avulla täyteen ennen ensikäyttöä. Litiumioniakkua voi ladata koska tahansa. Tämä ei lyhennä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Litiumioniakku on suojattu elektronisella kennojen suojauk- sella "Electronic Cell Protection (ECP)" syväpurkautumisen estämiseksi. Kun akku on lähes tyhjä, suojakytkin katkaisee sähkötyökalun toiminnan: käyttötarvike pysähtyy. u Älä paina enää käynnistyskytkintä sähkötyökalun toi- minnan automaattisen katkaisun jälkeen. Akku saattaa vahingoittua. – Käännä suojus(9) auki. – Yhdistä USB-portti(8) verkkolaitteeseen (17). – Kytke verkkolaite(17) pistorasiaan. Lataus käynnistyy. Akun lataustilan näytöstä(7) näet la- tauksen edistymisen. Latauksen aikana sähkötyökalu on deaktivoitu eikä sitä voi käyttää. Irrota verkkolaite (17) sähköverkosta, jos et käytä laitetta pitkään aikaan. Akun lataustilan näyttö Akun lataustilan näyttö (7) ilmoittaa akun lataustilan muuta- man sekunnin ajan, kun käynnistyskytkin (5) painetaan puo- liksi tai kokonaan pohjaan. Kun akku on ladattu täyteen, akun lataustilan näyttö (7) sam- muu muutaman minuutin kuluttua. Kapasi- teetti LED-valo käynnistyk- sen yhteydessä LED-valo lataamisen yhteydessä 100% Vihreä (jatkuva valo) Vihreä (jatkuva valo) 100%– 50% Vihreä (jatkuva valo) Vihreä (vilkkuva valo) 50%– 20 % Keltainen (jatkuva valo) Vihreä (vilkkuva valo) 20%–5 % Punainen (jatkuva valo) Vihreä (vilkkuva valo) 5%–0 % Punainen (vilkkuva valo) Vihreä (vilkkuva valo) Huomautus: jos akun lataustilan näyttö vilkkuu valkoisena, lämpötila ei ole sallitulla lämpötila-alueella. Heti kun lämpö- Bosch Power Tools 1 609 92A 4MK | (28.01.2021)66 | Suomi tila on taas sallitulla alueella, lataus jatkuu automaattisesti / sähkötyökalua voi jälleen käyttää. Käyttötarvikkeiden valitseminen Poraamiseen ja vasaraporaamiseen tarvitset sellaisen käyt- tötarvikkeen, jossa on uralla varustettu kuusiovarsi tai SDS- Quick-varsi. Käytä ruuvaamiseen vain sellaisia ruuvauskärkiä, joissa on uralla varustettu kuusiovarsi (14). Muita lyhyitä ruuvauskär- kiä (16) voit käyttää yleispitimellä (15), jossa on uralla va- rustettu kuusiovarsi. Valikoiman sopivista käyttötarvikkeista löydät tämän ohjeen lopussa olevasta tarvikekatsauksesta. Käyttötarvikkeen vaihto Käyttötarvikkeen pitimeen voi kiinnittää eri- laisia teriä, joissa on uralla varustettu kuu- siovarsi tai SDS-Quick-varsi. Käyttötarvikkeen pitimessä olevan käyttö- tarvikkeen voi vaihtaa helposti ja kätevästi il- man työkaluja. Työkalun toimintaperiaate sallii käyttötarvikkeen vapaan liik- keen. Tämän myötä tyhjäkäynnillä esiintyy pyörintäheittoa. Tämä ei vaikuta porausreiän tarkkuuteen, koska poranterän keskitys tapahtuu poraamisen yhteydessä automaattisesti. Pölysuojus (2) estää tehokkaasti porauspölyn pääsyn käyt- tötarvikkeen pitimeen. Älä vahingoita pölysuojusta (2), kun asennat käyttötarvikkeen. u Vaurioitunut pölysuojus tulee vaihtaa välittömästi. Suosittelemme antamaan tämän huoltopalvelun tehtä- väksi. Käyttötarvikkeen asennus (katso kuva B) – Puhdista käyttötarvikkeen asennuspää. – Työnnä käyttötarvike kevyesti kiertäen käyttötarvikkeen pitimeen, kunnes se lukkiutuu paikalleen. – Tarkista kunnollinen lukitus käyttötarvikkeesta vetämällä. Käyttötarvikkeen irrotus (katso kuva C) – Siirrä lukkoholkkia (3) taaksepäin ja ota käyttötarvike pois. Pölyn-/purunpoisto Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy- pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter- veydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville ihmisille aller- gisia reaktioita ja/tai hengitystiesairauksia. Tietyt pölylaadut (esimerkiksi tammi- tai pyökkipöly) katso- taan syöpää aiheuttaviksi, varsinkin puunkäsittelyaineiden yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia ai- neita saavat käsitellä vain ammattilaiset. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää. Käyttö Käyttöönotto u Varmista, että USB Type-C® -portin suojus(9) on kiinni käytön aikana. Näin estät pölyn pääsyn laitteen sisään. Käyttötavan valinta Käyttötavan voi valita käyttötavan valitsimella (4). Säädä va- litsin sitä varten kyseisen käyttötavan symbolin kohdalle. Symboli Käyttötapa R = vastapäivään pyörintä Poraaminen/ruuvaaminen Iskuporaaminen Käynnistys ja pysäytys – Käynnistä sähkötyökalu painamalla käynnistyskytkintä (5). Työvalo (10) syttyy, kun painat käynnistyskytkintä (5) (ke- vyesti tai pohjaan). Se mahdollistaa työskentelyalueen te- hokkaan valaisun. – Sähkötyökalu sammuu, kun vapautat käynnistyskytkimen (5). Matalassa lämpötilassa sähkötyökalu saavuttaa täyden vasa- raporaus-/iskutehonsa vasta tietyn ajan kuluttua. Kierrosluvun/iskuluvun säätö – Käynnissä olevan sähkötyökalun kierroslukua/iskulukua voi säätää portaattomasti käynnistyskytkimellä (5). Kun painat käynnistyskytkintä (5) kevyesti, käyttötarvike pyörii pienellä kierrosluvulla/iskuluvulla. Kun painat kytkintä voimakkaammin, kierrosluku/iskuluku kasvaa. Lämpötilasta riippuva ylikuormitussuoja Sähkötyökalu ei voi ylikuormittua, kun sitä käytetään mää- räysten mukaisesti. Ylikuormituksen tai liian kuuman akku- lämpötilan yhteydessä elektroniikka katkaisee sähkötyöka- lun toiminnan, kunnes käyttölämpötila on jälleen optimaali- nen. Työskentelyohjeita u Aseta sähkötyökalun ruuvauskärki mutteriin/ruuviin vain kun moottori on sammutettu. Pyörivät käyttötar- vikkeet saattavat luiskahtaa irti ruuvista/mutterista. 1 609 92A 4MK | (28.01.2021) Bosch Power ToolsΕλληνικά | 67 Hoito ja huolto Huolto ja puhdistus u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. Jos akku ei enää toimi, käänny valtuutetun Bosch-huoltopis- teen puoleen. Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste. u Vaurioitunut pölysuojus tulee vaihtaa välittömästi. Suosittelemme antamaan tämän huoltopalvelun tehtä- väksi. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Muut asiakaspalvelun yhteystiedot löydät kohdasta: www.bosch-pt.com/serviceaddresses Kuljetus Toimitukseen kuuluvat litiumioniakut ovat vaarallisia aineita koskevien lakimääräysten alaisia. Käyttäjä saa kuljettaa ak- kuja liikenteessä ilman erikoistoimenpiteitä. Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen välityksellä), tällöin on huo- mioitava pakkausta ja merkintää koskevat erikoisvaatimuk- set. Lähetystä varten tuote täytyy pakata vaarallisten ainei- den asiantuntijan neuvojen mukaan. Hävitys Sähkötyökalut, akut, lisätarvikkeet ja pakkauk- set tulee toimittaa ympäristöystävälliseen uu- siokäyttöön. Älä heitä sähkötyökaluja tai akkuja/paristoja ta- lousjätteisiin! Koskee vain EU‑maita: Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökel- vottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/pa- ristot täytyy kerätä erikseen ja toimittaa ympäristöystävälli- seen kierrätykseen. Akut/paristot: Li-Ion: Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kulje- tus", Sivu67). u Vain ammattiasentaja saa irrottaa sisäänrakennetut akut hävittämistä varten. Rungon kuoren avaaminen voi rikkoa sähkötyökalun. Kun haluat ottaa akun pois sähkötyökalusta, käytä sähkötyö- kalua, kunnes akku on täysin tyhjä. Kierrä ruuvit irti rungosta ja ota rungon kuori pois, jotta saat irrotettua akun. Oikosulun estämiseksi irrota akun liitokset yksitellen ja eristä sen jäl- keen navat. Myös täysin purkautuneessa akussa on edelleen jäljellä jäännösvaraus, joka saattaa purkautua oikosulkutilan- teessa.

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk- tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardi- en vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Akkuporavasara Tuotenumero
