BLi550X - Батарея HUSQVARNA - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BLi550X HUSQVARNA

7. Дисплей на адаптера

1433 - 003 - 12.01.2023Операция Експлоатация

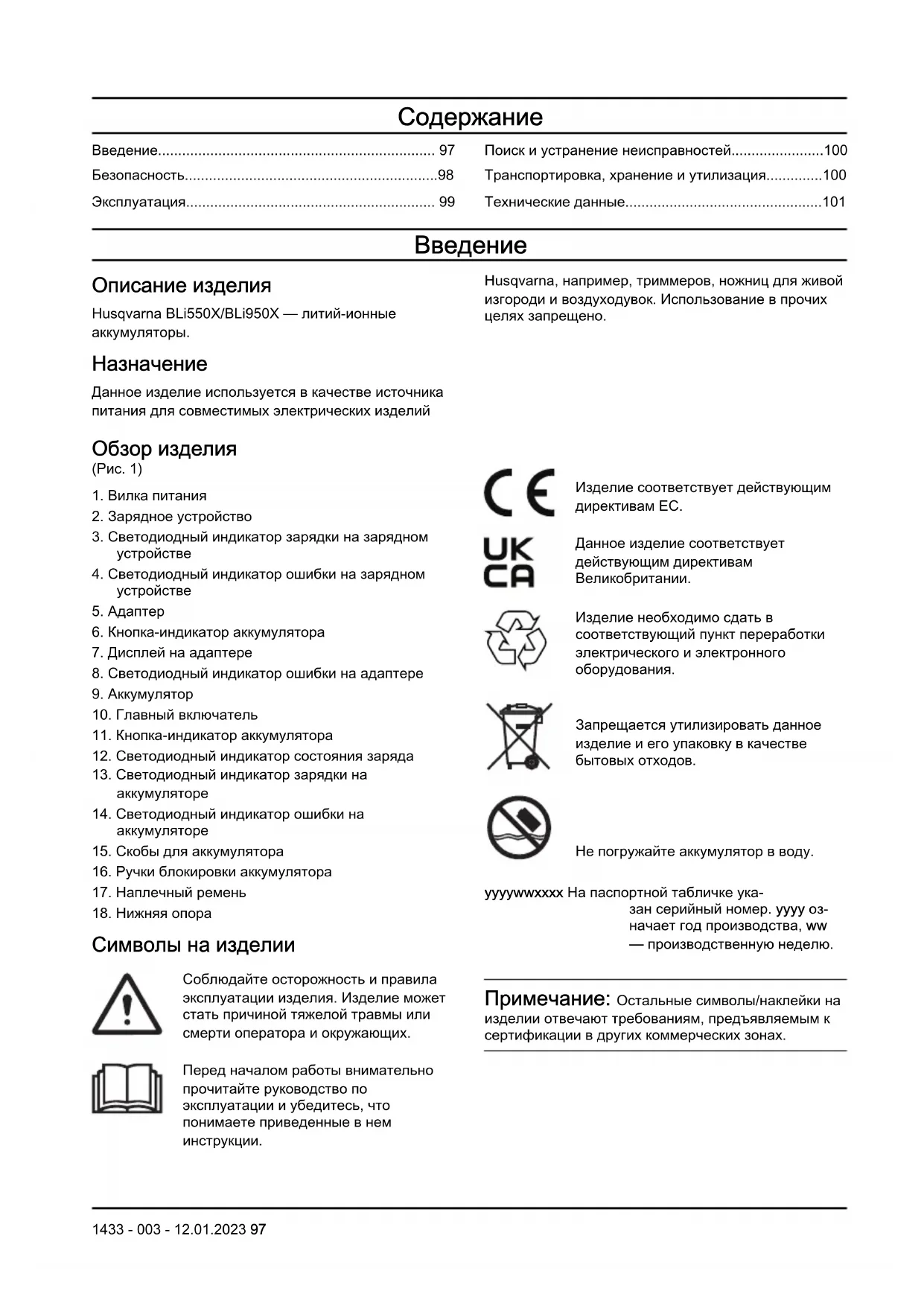

Описание изделия Husqvarna BLi550X/BLi950X— литий-ионные аккумуляторы.

Данное изделие используется в качестве источника питания для совместимых электрических изделий Husqvarna, например, триммеров, ножниц для живой изгороди и воздуходувок. Использование в прочих целях запрещено. Обзор изделия (Pис. 1)

2. Зарядное устройство

3. Светодиодный индикатор зарядки на зарядном

4. Светодиодный индикатор ошибки на зарядном

6. Кнопка-индикатор аккумулятора

7. Дисплей на адаптере

8. Светодиодный индикатор ошибки на адаптере

10. Главный включатель

11. Кнопка-индикатор аккумулятора

12. Светодиодный индикатор состояния заряда

13. Светодиодный индикатор зарядки на

14. Светодиодный индикатор ошибки на

15. Скобы для аккумулятора

16. Ручки блокировки аккумулятора

17. Наплечный ремень

Символы на изделии Соблюдайте осторожность и правила эксплуатации изделия. Изделие может стать причиной тяжелой травмы или смерти оператора и окружающих. Перед началом работы внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные в нем инструкции. Изделие соответствует действующим директивам EC. Данное изделие соответствует действующим директивам Великобритании. Изделие необходимо сдать в соответствующий пункт переработки электрического и электронного оборудования. Запрещается утилизировать данное изделие и его упаковку в качестве бытовых отходов. Не погружайте аккумулятор в воду. yyyywwxxxx На паспортной табличке ука- зан серийный номер. yyyy оз- начает год производства, ww — производственную неделю. Примечание: Остальные символы/наклейки на изделии отвечают требованиям, предъявляемым к сертификации в других коммерческих зонах. 1433 - 003 - 12.01.2023 97Безопасность Инструкции по технике безопасности Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц. ВНИМАНИЕ: Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории. Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации. Важные правила техники безопасности ПРЕДУПРЕЖДЕНИЕ: Внимательно прочитайте все предупреждения и информацию о мерах безопасности. Несоблюдение предупреждений и инструкций по технике безопасности может привести к поражению электрическим током, пожару и/или тяжелым травмам. Примечание: Сохраните все предупреждения и инструкции.

• Используйте только зарядные устройства QC330 или QC500 для зарядки оригинальных аккумуляторов Husqvarna. Для аккумуляторов используется программное обеспечение с криптографической защитой.

• Если вам требуется адаптер, можно использовать только адаптер типа BLiX от компании Husqvarna.

• Используйте перезаряжаемые аккумуляторы BLi550X/BLi950X только с теми изделиями Husqvarna, для которых они предназначены. Во избежание травм запрещается использовать аккумулятор в качестве источника питания других

• Не поднимайте аккумулятор или адаптер за кабель. Для отсоединения зарядного устройства от сетевой розетки потяните за вилку. Не тяните за шнур питания.

• Не пытайтесь разбирать или ремонтировать аккумулятор. Любые виды ремонта могут производиться только авторизованным дилером.

• Аккумулятор не должен подвергаться воздействию солнечного света, тепла или открытого пламени. Аккумулятор может стать причиной ожогов, в том числе химических.

• Храните аккумулятор вдали от среды, которая может вызвать его коррозию.

• Запрещается использовать неисправные или поврежденные аккумулятор или зарядное устройство.

• Не подвергайте аккумулятор механическим

• Извлекайте аккумулятор из упаковки непосредственно перед использованием.

• При возникновении утечки из аккумулятора не допускайте попадания жидкости на кожу или в глаза. Если вы прикоснулись к жидкости, промойте участок контакта большим количеством воды с мылом и обратитесь за медицинской помощью. При попадании жидкости в глаза нельзя их тереть. Необходимо промывать глаза обильным количеством воды на протяжении не менее 15 минут, а затем обратиться за медицинской помощью.

• Храните аккумулятор в недоступном для детей

• Храните аккумулятор чистым и сухим.

• В случае загрязнения клемм аккумулятора протрите их чистой сухой тканью.

• Кабели аккумулятора не должны контактировать с водой, маслом или с острыми краями. Убедитесь, что кабели аккумулятора не перекрутились и не застряли в двери, заборе и

• Не оставляйте аккумулятор подключенным к зарядному устройству, когда он полностью

• Извлекайте аккумулятор из изделия, когда оно не используется, а также на время транспортировки.

• Храните аккумуляторы вдали от металлических предметов, таких как гвозди, винты или ювелирные изделия.

• Не используйте оснастку для лазания. Оснастка не предназначена для лазания. Нарушение правил эксплуатации оснастки может привести к

1433 - 003 - 12.01.2023Эксплуатация Эксплуатация

• Перед первым использованием аккумулятор необходимо зарядить. В обязательном порядке используйте зарядное устройство Husqvarna QC330 или QC500.

• Используйте аккумулятор только при температуре окружающей среды в диапазоне от -10°C (14°F) до 40°C (104°F).

• Используйте зарядное устройство только при температуре окружающей среды в пределах от 5°C (41°F) до 40°C (104°F).

• Аккумулятор не будет заряжаться, если его температура превышает 50°C (122°F).

• Нажмите кнопку индикатора аккумулятора, чтобы получить информацию о состоянии заряда аккумулятора. Зарядка аккумулятора Примечание: Зарядите аккумулятор, если он используется вами в первый раз. Уровень заряда нового аккумулятора составляет 30%. ВНИМАНИЕ: Заряжайте аккумулятор только при температуре окружающей среды в диапазоне от 5°C (41°F) до 40°C (114°F).

1. Убедитесь, что аккумулятор сухой.

2. Подключите аккумулятор к адаптеру. (Pис. 2)

3. Установите адаптер в зарядное устройство.

4. Убедитесь, что на зарядном устройстве

загорается зеленый светодиодный индикатор зарядки. Это означает, что адаптер и аккумулятор подключены правильно.

5. Когда на аккумуляторе загораются все

светодиодные индикаторы и на адаптере отображается "100%", это означает полную

Адаптер показывает уровень заряда с шагом 1%. В начале процесса зарядки возможны небольшие отклонения.

6. Для отсоединения зарядного устройства от

сетевой розетки потяните за вилку. Не тяните за сам кабель.

7. Извлеките адаптер из зарядного устройства.

8. Извлеките аккумулятор из адаптера.

Активация аккумулятора

• Переведите главный выключатель аккумулятора в положение ВКЛ. См. раздел Обзор изделия на стр. 97 . Подождите, пока загорится зеленый светодиодный индикатор. Примечание: Если аккумулятор не используется, он автоматически отключается. Светодиодный индикатор аккумулятора На дисплее отображается состояние заряда и информация о проблемах с аккумулятором при их

Состояние аккумулятора Горят все свето- диодные индикато-

Аккумулятор заряжен на 80– 100%. Горят 4 светодиод- ных индикатора Аккумулятор заряжен на 60– 80%. Горят 3 светодиод- ных индикатора Аккумулятор заряжен на 40– 60%. Горят 2 светодиод- ных индикатора Аккумулятор заряжен на 20– 40%. Горит 1 светодиод- ный индикатор Аккумулятор заряжен на 0– 20%. Регулировка наплечного ремня

1. Нажмите кнопку (C) и поверните наплечный

ремень (A), чтобы высвободить его. (Pис. 3)

2. Установите наплечный ремень в одно из трех

3. Поверните наплечный ремень, чтобы

зафиксировать его. Крепление аккумулятора на оснастке ПРЕДУПРЕЖДЕНИЕ:

используйте оригинальные аккумуляторы Husqvarna.

1. Убедитесь, что аккумулятор полностью заряжен.

2. Вытяните ручки блокировки. См. раздел

994. Надавите на ручки блокировки для фиксации

аккумулятора. Подключение аккумулятора к ручному инструменту Husqvarna Примечание: Если вы используете принадлежность (A) для триммеров, перед подключением аккумулятора прикрепите принадлежность к оснастке.(Pис. 4)

1. Подключите аккумулятор к ручному инструменту

Установка защиты от ветвей Защита от ветвей предотвращает несчастные случаи, которые могут быть вызваны застреванием ветвей в ручке аккумулятора.

• Установите защиту от ветвей (A) в ручку. (Pис. 6) Поиск и устранение неисправностей Поиск и устранение неисправностей Признаки неисправностей Причина Решение Мигает светодиодный ин- дикатор ошибки на аккуму-

Отклонение температуры, аккумулятор слишком холодный или слишком горя- чий для использования. Дайте аккумулятору остыть или пере- местите его в помещение, чтобы про- греть его. Когда температура аккумуля- тора будет соответствовать норме, его можно использовать снова. Используй- те аккумулятор при температуре окру- жающей среды в диапазоне от -10°C (14°F) до 40°C (104°F). Аккумулятор разряжен. Зарядите аккумулятор. Загорается светодиодный индикатор ошибки на акку-

Слишком большая разница в напряже- нии элементов аккумулятора (1 В). Обратитесь к своему дилеру. Аккумулятор не работает. Перегорел предохранитель аккумуля-

Замените предохранитель. См. раздел Замена предохранителя на стр. 100

Замена предохранителя

1. Осмотрите предохранитель. Перегоревший

предохранитель можно определить по перегоревшему разъему.

2. Установите главный включатель в положение

3. Снимите крышку предохранителя (A). (Pис. 7)

4. Замените предохранитель (B).

5. Установите крышку предохранителя.

Транспортировка, хранение и утилизация Транспортировка и хранение

• Входящие в комплект литий-ионные аккумуляторы соответствуют требованиям законодательства в отношении опасных товаров.

• Соблюдайте особые требования к упаковке и маркировке для коммерческих перевозок, в том числе третьими лицами и экспедиторами.

• Перед отправкой/транспортировкой изделия обратитесь к человеку, прошедшему специальную подготовку по работе с опасными материалами. Соблюдайте все применимые государственные нормативы.

• При помещении аккумулятора в упаковку заклейте контакты лентой. Плотно упакуйте аккумулятор во избежание повреждений и несчастных случаев.

• Не допускается хранение аккумулятора в местах, где возможно возникновение статического электричества. Нельзя хранить аккумулятор в металлической коробке. 100 1433 - 003 - 12.01.2023• Поместите аккумулятор в сухое, чистое и непромерзшее место с допустимой температурой.

• Храните аккумулятор при температуре от 5 °C (41 °F) до 25 °C (77 °F). Храните аккумулятор вдали от солнечного света.

• Перед помещением аккумулятора на длительное хранение зарядите его до 30-50%.

• Перед помещением аккумулятора на хранение очистите его.

Изделия Husqvarna не являются бытовыми отходами и подлежат утилизации в соответствии с указаниями в данном руководстве.

• Соблюдайте местное законодательство и действующие нормы в области переработки.

• Утилизируйте изделие и упаковку в специально предназначенном для этого месте.
