Tipo de produto	Bateria de lítio-íon (Li-ion)
Modelo	BLi550X
Marca	Husqvarna
Tensão nominal	36 V
Capacidade	5,5 Ah
Peso (aproximadamente)	1,3 kg
Dimensões (C × L × A)	130 × 80 × 95 mm
Temperatura de uso	-10 °C a 40 °C
Temperatura de carga	5 °C a 40 °C
Carregadores compatíveis	Husqvarna QC330, QC500
Indicador de carga	5 LEDs (0-20%, 20-40%, 40-60%, 60-80%, 80-100%)
Autonomia indicativa	Variável conforme a ferramenta utilizada
Tempo de carga (com QC500)	Aproximadamente 65 min
Funcionalidades	Desligamento automático, proteção contra sobrecargas, indicador de erro, fusível substituível
Uso previsto	Alimentação de ferramentas elétricas portáteis Husqvarna (cortador de grama, podador de sebes, soprador, etc.)
Fixação	Arnês de transporte ou montagem direta na ferramenta
Manutenção	Limpeza com pano seco; terminais limpos; armazenamento com 30-50% de carga
Vida útil estimada	Várias centenas de ciclos conforme o uso
Segurança	Não imergir, não expor ao calor/chamas, manter fora do alcance de crianças
Reciclagem	Não descartar no lixo doméstico; depositar em ponto de coleta de baterias

Perguntas frequentes - BLi550X HUSQVARNA

Como carregar a bateria Husqvarna BLi550X?

Utilize apenas um carregador Husqvarna QC330 ou QC500. Conecte a bateria ao adaptador, depois coloque o adaptador no carregador. O LED verde indica uma boa conexão. A carga está concluída quando todos os LEDs da bateria estiverem acesos e o adaptador mostrar 100%.

Qual é o tempo de carga da bateria?

Com o carregador QC500, a carga completa leva cerca de 65 minutos. O tempo pode variar conforme a temperatura ambiente e o estado da bateria.

Posso usar a bateria com outras marcas de ferramentas?

Não, a bateria BLi550X é exclusivamente projetada para ferramentas elétricas portáteis Husqvarna. Outro uso pode causar ferimentos ou danificar a bateria.

Como saber quando a bateria está carregada?

O indicador LED na bateria mostra o nível de carga: 1 LED = 0-20%, 2 LEDs = 20-40%, 3 LEDs = 40-60%, 4 LEDs = 60-80%, 5 LEDs = 80-100%. O adaptador também mostra a porcentagem exata.

O que fazer se o LED de erro da bateria piscar?

Isso indica um desvio de temperatura: a bateria está muito fria ou muito quente. Deixe esfriar ou aquecer à temperatura ambiente (entre -10 °C e 40 °C). Se o problema persistir, recarregue-a ou entre em contato com um revendedor.

Como substituir o fusível da bateria?

Desligue o interruptor, remova a tampa do fusível com uma chave de fenda, depois substitua o fusível queimado por um novo. Feche a tampa. O fusível está sob a tampa na parte superior da bateria.

Posso deixar a bateria no carregador após a carga?

Não é recomendado deixar a bateria conectada ao carregador após a carga completa. Desconecte-a para evitar danos ou risco de incêndio.

Como armazenar a bateria a longo prazo?

Armazene-a em local seco, limpo, protegido do gelo e da luz, entre 5 °C e 25 °C. Carregue-a entre 30% e 50% antes de guardar. Limpe-a antes do armazenamento.

A bateria pode ser reparada?

Não tente desmontar ou reparar a bateria você mesmo. Qualquer reparo deve ser realizado por um revendedor autorizado Husqvarna. O fusível é a única peça substituível pelo usuário.

Como descartar a bateria no fim da vida útil?

Não jogue a bateria no lixo doméstico. Deposite-a em um ponto de coleta de equipamentos elétricos e eletrônicos ou entre em contato com seu revendedor Husqvarna para reciclagem.

MANUAL DE UTILIZADOR BLi550X HUSQVARNA

Transporte, armazenamento e eliminação 92

Especificações tíncicas. 92

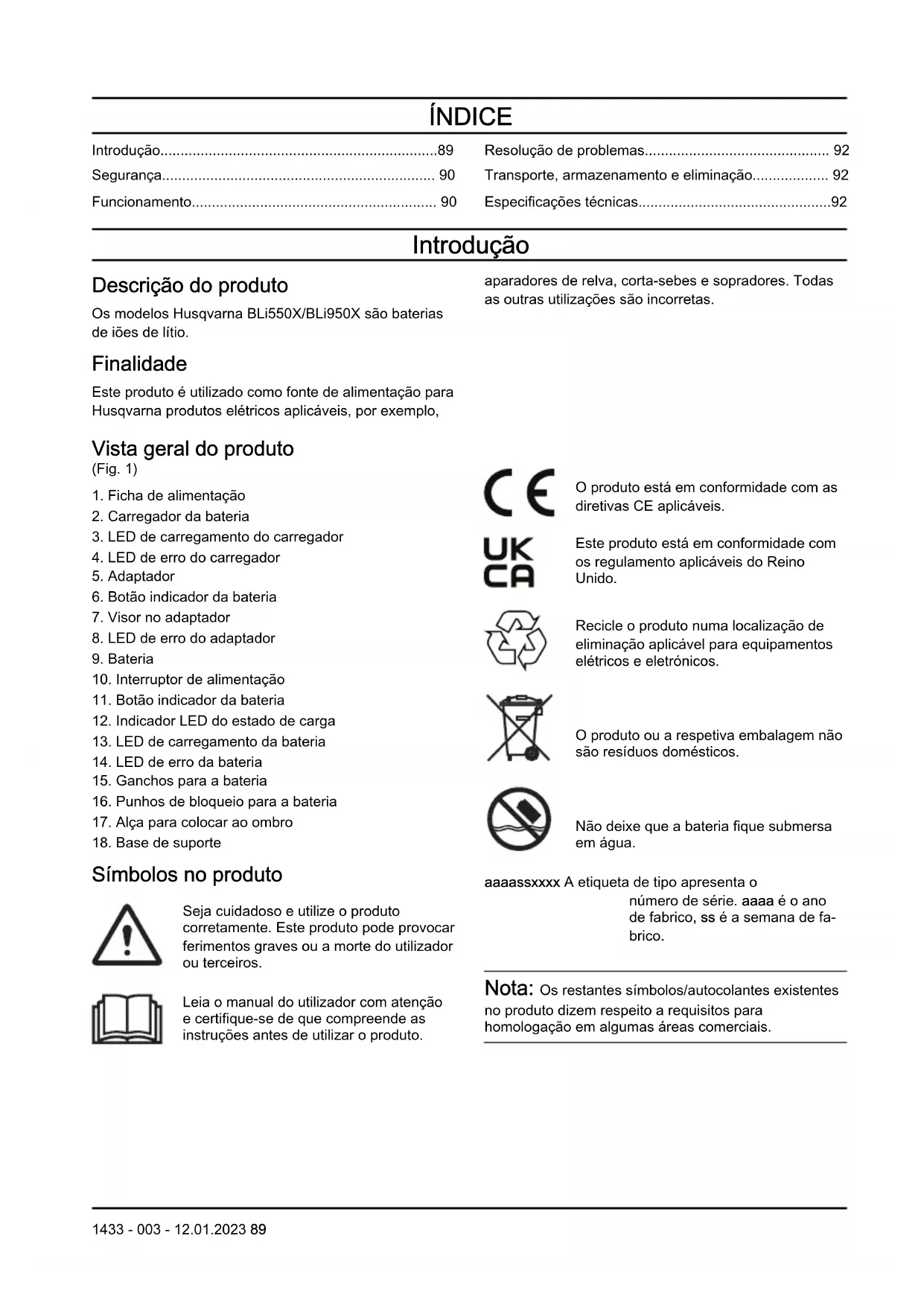

Introdução

Descrição do produits

Os modelos Husqvarna BLi550X/BLi950X são baterias de iões de litio.

Finalidade

Este produit éutilizzato como fonte de alimentacao para Husqvarna produits elétricos aplicáveis, por exemple,

aparadores de relva,orta-sebes e sopradores. Todas as除外usutilizacoessao incorretas.

Vista geral do produto

(Fig. 1)

1. Ficha de alimentação
2. Carregador da bateria
3. LED de carregamento do carregarador
4. LED de erro do carregarador
5. Adaptador
6. Botão indicador da bateria
7. Visor no adaptor
8. LED deerro do adaptor

9. Bateria

10. Interruption de alimentacao

11. Botão indicator da bateria
12. Indicador LED do estado de energia
13. LED de carreamento da bateria
14. LED deerro da bateria
15. Ganchos para a bateria
16. Punhos de bloqueio para a bateria
17. Alca para colocar ao ombro
18. Base de suporte

Simbolos no produto

Seja cuidadoso e utilize o produit corretamente. Este produits pode provocar ferimentos graves ou a morte do'utilizar ou terceiros.

Leia o manual do'utilizar com atencao e certifique-se de que compreende as instruções antes de utilizes o produits.

O produit está em conformidade com as diretivas CE aplicáveis.

Este produit está em conformidade com os regulamento aplicáveis do Reino Unido.

Recicle o produit numa localização de eliminação aplicável para equipamentos eletricos e eletrónicos.

O produit ou a respectiva embalagem nao sao residuos domesticos.

Não deixe que a bateria fique submersa emágua.

número de série. aaaa é o ano de fabrico, ss é a semana de fabrico.

Note: Os restantes símbolos/autocolantes existentes no produits dizem respeito a requisitos para homologiação em algumas和地区 commerciais.

Segança

Definições de segurarca

Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual.

ATENÇA: Utilizzato no caso de existir risco de ferimento ou morte para o'utilizar ou transeunes, se não foram respeitadas as instruções do manual.

CUIDADO: Utilizzato se existir risco de danos para o produits, para outros materiais ou para a areaAdjacente, se nao forem respeitadas as instruções do manual.

Nota: Utilizzato para disponibilizar informacoes adiconais necessarias numa determinada situacao.

Instruções de segança importantes

ATENÇA: Leiços de segurar e todas as instruções. O incumprimento dos avisos e das instruções pode resultar em Choques eletricos, incendios e/ou ferimentos graves.

Nota: Guarde todas as instruções e visos.

• Utilize apenas os carregadores de baterias QC330 ou QC500 para carregar baterias originais da Husqvarna. As baterias contém software enciptado.
• Caso seja necessario um adaptor, utilize aspenas o adaptor do tipo BLiX da Husqvarna.
• Utilize as baterias BLi550X/BLi950X recarregaveis como fonte de alimentacao apenas para os produits da Husqvarna relacionados. Para evaporar ferimentos, não utilize a bateria como fonte de alimentacao para outros produits.
• Não levante a bateria ou o adaptordo pelo cabo. Para desligar o carregarador da bateria de uma

tomada de alimentacao, puxe a ficha. Não puxe o cabo de alimentacao.

• Não tente desmontar ou reparar a bateria. Todas as reparações devem ser efetuadas apenas por um revendedor aprovado.
• Mantenha a bateria afastada do sol, calor ou de chamas abertas. A bateria podecause queimaduras e/ou queimaduras químicas.
• Mantenha a bateria afastada de ambientes que possam provocar corrosão.
• Não utilize uma bateria ou um carregarador da bateria que estejam com defeito ou danificados.
• Não provoque umCHOque mecancico na bateria.
• Não retire a bateria da respetiva embalagem às vezes quando o tempo é em que vai ser realizada.
• Em caso de fuga da bateria, evite o contacto do liquido com a pele ou com os olhos. Em caso de contacto com o liquido, limpe a area com agua e sabão abundantes e procure assistência médica. Se o liquido entra em contacto com os olhos, não os esfregue; lave os olhos com água durante,leo menos, 15 minutos e procure assistência médica.
• Mantenha as baterias afastadas de crianças.
• Mantenha a bateria limpa e seca.
• Limpe os terminais da bateria com um pano seco e limpo caso se sujem.
• Mantenha os cabos da bateria afastados de agua, oleo e arestas apiadas. Certifique-se de que os cabos da bateria não está torcidos ou entalados em portas, cercas ou objetos Equivalentes.
• Não mantenha a bateria ligada ao respetivo carregador quando esta estiver totalmente carregada.
• Retire a bateria do produits quando não estiver em uso, Utilização e durante o transporte.
• Mantenha as baterias armazenadas afastadas de objetos metálicos como, por exemplo, pregos, parafudos ou joias.
• Não utilize a correia para fazer escalada. A correia não está aprovada para fazer escalada. A utilização incorrente da correia pode causar ferimentos.

Funcionamento

Funcimiento

• A bateria tem de ser carregada antes da primeira'utilisation. Utilize sempre o carregarador da bateria QC330 ou QC500 da Husqvarna.

• Utilize a bateria apenas quando a temperatura ambiente se encontrar entre os -10^ ( 14^ ) e os 40^ ( 104^ ).

• Utilize o carregarador da bateria apenas quando a temperatura ambiente se encontrar entre os 5^ (41^) e os 40^ (104^) .

• A bateria não carrega se a respetiva temperatura for superior a 50^ (122°F).
• Prima o botão indicator da bateria para obter informações sobre o estado de energia da bateria.

Carregar a bateria

Note: Carregue a bateria se se tratar da primeira vez que a utilizes. Uma bateria nova tem apenas 30% de careg.

CUIDADO: Carregue a bateria apenas quando a temperatura ambiente se encontrar entre os 5^ (41^) e os 40^ (114^) .

1. Certifique-se de que a bateria esta seca.
2. Ligue a bateria ao adaptor. (Fig. 2)
3. Coloque o adaptador no carregador da bateria.
4. Certifique-se de que o LED verde de corregamento do carregarador da bateria se acende. Isto significa que o adaptador e a bateria está ligados corretamente.
5. A bateria está totalmente carregada quando todos os LED se acenderem e o adaptor para ser a指示 de 100% .

O adaptadorGY a estado de carga em incrementos de 1 % .E possivel que ocorram微量元素 desvios no inico da carga.

1. Para desligar o carregador da bateria da tomada eletrica, puxe a ficha. Não puxe o cabo.
2. Retire o adaptador do carregador da bateria.
3. Retire a bateria do adaptor.

Para ligar a bateria

• Coloque o interruptor de alimentacao da bateria na posicao ON. Consulte Vista geral do produits na pagina 89. Aguarde at e que o LED verde se acenda.

Nota: A bateria para automaticamente quando não é realizada.

Indicator LED da bateria

O visor aparece o estado de energia e a existência de problemas com a bateria.

Indicador LED	Estado da bateria
Todas as luzes LED ligadas	A bateria tem uma energia entre 80% - 100%.
4 luzes LED ligadas A	bateria tem uma energia entre 60% - 80%.

Indicador LED Estado	da bateria
3 luzes LED ligadas A	bateria tem umaarga entre 40% - 60%.
2 luzes LED ligadas A	bateria tem umaarga entre 20% - 40%.
1 luz LED ligada A bateria tem umaarga entre 0% - 20%.

Ajustar a alca para colocar ao ombro

1. Pressione o botão (C) e rode a alça para colocar ao ombro (A) para a soltar. (Fig. 3)
2. Fixe a alca para colocar ao ombro em 1 de 3 posições (B).
3. Rode a alca para colocar ao ombro para a fixar.

ATENÇA: Utilize sempre baterias originais da Husqvarna.

1. Certifique-se de que a bateria está Completely carregada.
2. Puxe os punhos de bloqueio. Consulte Vista geral do produits na págin 89.
3. Fixe a bateria nos ganchos da correia.
4. Pressione os punhos de bloqueio para bloquear a bateria.

Ligar a bateria ao produto portátil da Husqvarna

Nota: Se utilizes o acessario (A) para aparados de relva, fixe o acessario à correia antes de ligar a bateria. (Fig. 4)

1. Ligue a bateria ao produto portátil da Husqvarna. (Fig. 5)
2. Fixe o cabo a correia.

Instalar a proteção contra ramos

A proteção contra ramos evita acidentes que possam ocorro se os ramos ficarem presos ao punho da bateria.

• Coloque a proteção contra ramos (A) no punho. (Fig. 6)

Resolução de problemas

Resolução de problemas

Sintomas Causa Solução
O LED deerro da bateria fi- ca intermitente.	Desvio de temperatura, a bateria en- contra-se demasiado fria ou demasiado quente para utilizesc.	Deixe a bateria arrefecer ou desloque-a para um espaço interior para a aquecer. Quando a bateria estiver na temperatura correta, esta pode ser realizada novamen- te. Utilize a bateria a temperatas ambi- ente entre -10°C (14 °F) e 40°C (104°F).
	A bateria está descarregada. Carregue a bateria.	bateria.
O LED deerro da bateria acende-se.	A differença entre as célicas da bateria é demasiado elevada (1 V).	Contacte o seu revendedor.
A bateria não arranca. O fusível da bateria está fundido. Substitua o fusível.	Substitua o fusível. Consulte Substituor o fusível na pagsina 92.

Substituir o fusível

1. Examine o fusível. Um fusível fundido é identificado por um conetor queimado.

2. Coloque o interrutor de alimentacao na posicao OFF.

3. Retire a cobertura do fusivel (A). (Fig. 7)

4. Substitua o fusivel (B).
5. Instale a cobertura do fusivel.

Transporte, armazenamento e eliminação

Transporte e armazenamento

• As baterias de iões de litio fornecidas cumprem os requisitos da legisção sobre mercadorias perigosas.
• Cumpra o requisito especial sobre a embalagem e as etiquetas para transporte commercial, incluindo portereiros e agentes transitários.
• Contace uma pessoa com formação espécífica em material perigoso antes de enviar o produto. Cumpra todos os regulamentos{nacionais aplicáveis.
• Utilize fita nos contactos quando colocar a bateria numa embalagem. Coloque a bateria na embalagem de forma fixa para impedir danos e acidentes.
• Não armazene a bateria numa area onde possa haver eletricidade estatica. Não armazene a bateria numa caixa metalica.

• Coloque a bateria num local seco, sem gelo, limpo e com a temperatura adequada.

• Armazene a bateria num local onda a temperatura se encontrar entre 5^ (41^) e 25^ (77^) . Mantenha a bateria afastada da exposicao à luz solar.

• Carregue a bateria entre 30% a 50% antes de a armazenar durante longos periodos de tempo.
• Limpe a bateria antes de a armazenar.

Eliminação

Os produits Husqvarna não são residuos domesticos e tem de ser eliminados conforme indicado neste manual.

• Respeite os regulamentos aplicáveis e os requisitos locais de eliminação de resíduos.
• Recicle o produits e a embalagem numa localização de eliminação aplicável.
• Contacte o seu revendedor Husqvarna local para obter mais informacoes sobre como recicular e eliminar o produto.

Especificações tíncicas

Para obter os dados技术和, consulte a etiqueta de tipo da bateria.
