Producttype	Lithium-ion (Li-ion) accu
Model	BLi550X
Merk	Husqvarna
Nominale spanning	36 V
Capaciteit	5,5 Ah
Gewicht (ongeveer)	1,3 kg
Afmetingen (L × B × H)	130 × 80 × 95 mm
Gebruikstemperatuur	-10 °C tot 40 °C
Laadtemperatuur	5 °C tot 40 °C
Geschikte laders	Husqvarna QC330, QC500
Laadindicator	5 LED's (0-20%, 20-40%, 40-60%, 60-80%, 80-100%)
Indicatieve gebruiksduur	Varieert afhankelijk van het gebruikte gereedschap
Laadtijd (met QC500)	Ongeveer 65 min
Kenmerken	Automatische uitschakeling, overbelastingsbeveiliging, foutindicator, vervangbare zekering
Beoogd gebruik	Voeding voor Husqvarna accugereedschap (trimmer, heggenschaar, blazer, etc.)
Bevestiging	Draagriem of directe montage op het gereedschap
Onderhoud	Reinigen met een droge doek; schone contactpunten; opslag bij 30-50% lading
Geschatte levensduur	Enkele honderden cycli afhankelijk van gebruik
Veiligheid	Niet onderdompelen, niet blootstellen aan hitte/vlammen, buiten bereik van kinderen houden
Recycling	Niet bij het huisafval gooien; inleveren bij een inzamelpunt voor accu's

Veelgestelde vragen - BLi550X HUSQVARNA

Hoe laad ik de Husqvarna BLi550X accu op?

Gebruik alleen een Husqvarna QC330 of QC500 lader. Sluit de accu aan op de adapter en plaats de adapter in de lader. De groene LED geeft een goede verbinding aan. Het laden is voltooid wanneer alle LED's van de accu branden en de adapter 100% weergeeft.

Wat is de laadtijd van de accu?

Met de QC500 lader duurt een volledige lading ongeveer 65 minuten. De tijd kan variëren afhankelijk van de omgevingstemperatuur en de staat van de accu.

Kan ik de accu gebruiken met andere merken gereedschap?

Nee, de BLi550X accu is uitsluitend ontworpen voor Husqvarna accugereedschap. Ander gebruik kan letsel veroorzaken of de accu beschadigen.

Hoe weet ik wanneer de accu is opgeladen?

De LED-indicator op de accu toont het laadniveau: 1 LED = 0-20%, 2 LED = 20-40%, 3 LED = 40-60%, 4 LED = 60-80%, 5 LED = 80-100%. De adapter toont ook het exacte percentage.

Wat moet ik doen als de fout-LED van de accu knippert?

Dit duidt op een temperatuurafwijking: de accu is te koud of te warm. Laat hem afkoelen of opwarmen tot kamertemperatuur (tussen -10 °C en 40 °C). Als het probleem aanhoudt, laad hem dan opnieuw op of neem contact op met een dealer.

Hoe vervang ik de zekering van de accu?

Schakel de schakelaar uit, verwijder het zekeringdeksel met een schroevendraaier en vervang de doorgebrande zekering door een nieuwe. Sluit het deksel. De zekering bevindt zich onder het deksel bovenop de accu.

Kan ik de accu na het laden op de lader laten?

Het wordt afgeraden om de accu aangesloten te laten op de lader nadat deze volledig is opgeladen. Koppel hem los om schade of brandrisico te voorkomen.

Hoe bewaar ik de accu voor langere tijd?

Bewaar hem op een droge, schone plaats, vorst- en lichtvrij, tussen 5 °C en 25 °C. Laad hem tussen 30% en 50% op voordat u hem opbergt. Maak hem schoon voor opslag.

Kan de accu worden gerepareerd?

Probeer de accu niet zelf te demonteren of te repareren. Alle reparaties moeten worden uitgevoerd door een erkende Husqvarna-dealer. De zekering is het enige onderdeel dat door de gebruiker kan worden vervangen.

Hoe voer ik de accu aan het einde van zijn levensduur af?

Gooi de accu niet bij het huisafval. Lever hem in bij een inzamelpunt voor elektrische en elektronische apparatuur of neem contact op met uw Husqvarna-dealer voor recycling.

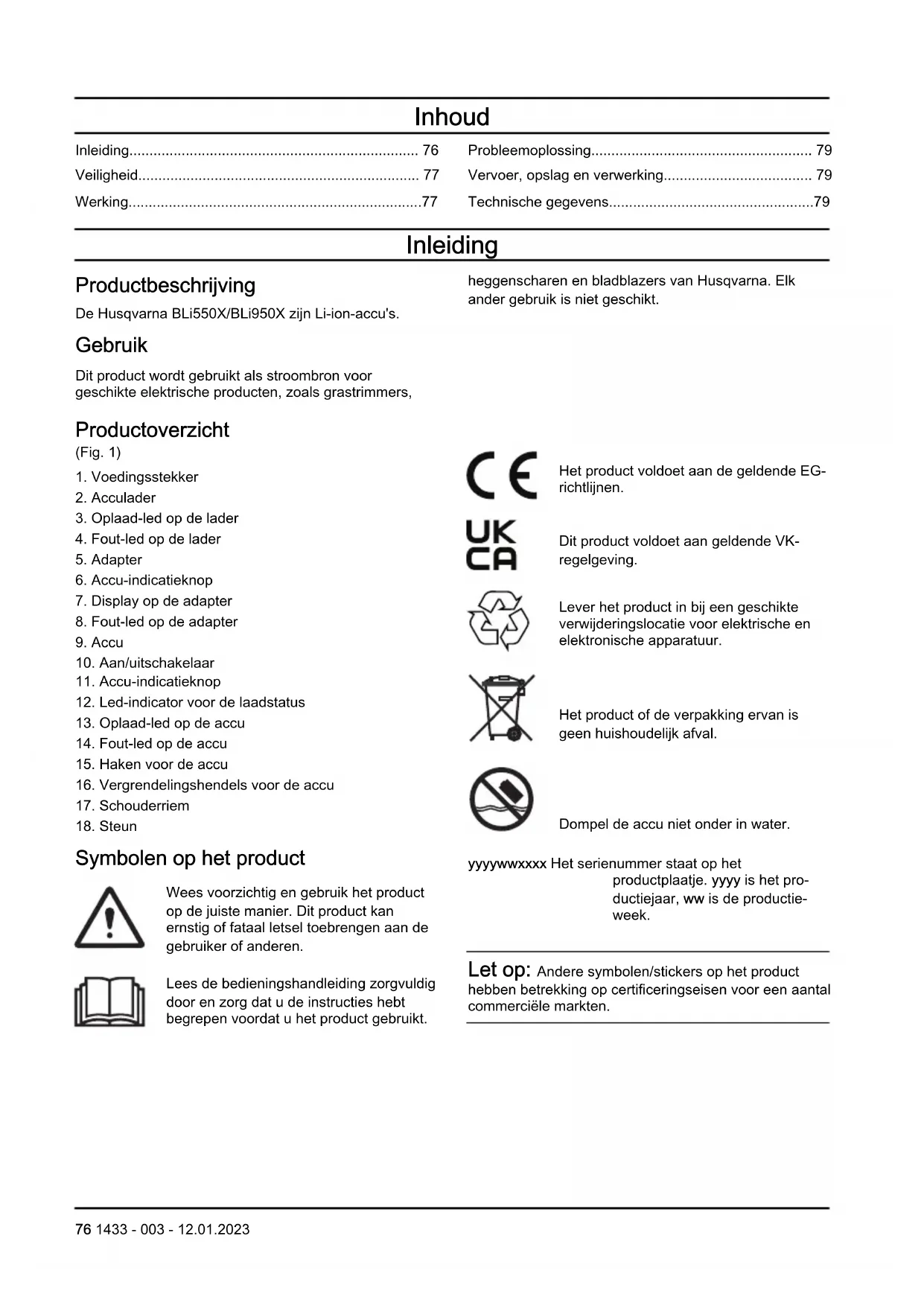

GEBRUIKSAANWIJZING BLi550X HUSQVARNA

NL Gebruiksaanwijzing 76-79

NO Bruksanhvising

Vervoer, opslag en verweringing. 79

Dit product worden gebruikt als stroombron voor geschikte elektrische producten, zoals grastrammers,

heggenscharen en bladblazers van Husqvarna. Elk ander gebruik is nicht geschikt.

Productverzicht

(Fig. 1)

1. Voedingsstekker
2. Acculader
3. Oplaad-led op de lader
4. Fout-led op de lader
5. Adapter
6. Accu-indicatieknop
7. Display op de adapter
8. Fout-led op de adapter
9. Accu
10. Aan/uitschakelaar
11. Accu-indicatieknop
12. Led-indicator voor de laadstatus
13. Oplaad-led op de accu
14. Fout-led op de accu
15. Haken voor de accu
16. Vergrendelingshendels voor de accu
17. Schouderriem
18. Steun

Symbolen op het product

Wees voorzichtig en gebruik het product op de juiste manier. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of andereen.

Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies heb begrepen voordat u het product gebruikt.

Het product voldoet aan de geldende EGrichtlijnen.

Dit product voldoet aan geldende VKregelgeving.

Lever het product in bij een geschikte verwijderingslocatie voor elektrische en elektronische apparatuur.

Het product of de verpakking ervan is geen huishoudelijk afval.

Dompel de accu Niet onder in water.

yyyywwxxx Het serienummer staat op het productplaatje. yyy is het productiejaar, ww is de productie-week.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor een aantal commerciele markten.

Veiligkeit

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatatie die nodig is in een bepaalde situatie.

Belangrijke veiligheidsinstrumenties

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Let op: Bewaar alle waarschuwingen en instructies.

• Gebruik alleen de acculaders QC330 of QC500 om originele accu's van Husqvarna op te laden. De accu's� voorzien van softwarematige encryptie.
• Wanner een adapter is vereist, gebruik dan alleen het type BLiX-adapter van Husqvarna.

• Gebruik de BLi550X/BLi950X-accu's die oplaadbaar zich uitsluitend als een voedingsbron voor de bijbehorende producten van Husqvarna. Gebruik de accu Niet als voedingsbron voor andere apparaten, om letsel te voorkomen.

• Til de accu of adapter nit op aan de kabel. Trek aan de stekker om de acculader uit het stopcontact te halen. Trek Niet aan de voedingskabel.

• Probeer de accu Niet te demonteren of repareren. Alle reparations mogen uitsluitend worden uitgevoerd door een erkende dealer.
• Bescherm de accu gegen direct zonlicht, warmte of open vuur. De accu kan brandwonden en/of chemische brandwonden veroorzaken.
• Houd de accu uit de buurt van omgevingen die corrosie aan de accu können veroorzaken.
• Gebruik geen defecte of beschadigde accu of acculader.
• Stel de accu Niet bloat aan mechanische schokken.
• Haal de accu pas uit de verpakking als u deze gaat gebruiken.
• Als er een accu lekt, zorg er dan voor dat de vloeistof Niet in aanraking komt met uw huid of ogen. Als u in aanraking komt met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en zeep en raadpleeg een arts. Wrijf Niet in uw ogen wanner u vloeistof in uw ogen krijgt, maar spoel uw ogen minstens 15 minutes met water en raadpleeg een arts.
• Houd de accu buiten het bereik van kinderen.
• Hou de accu schoon en droog.
• Veeg de occupolen schoon met een schone, droge doek als ze vuil worden.
• Houd de accukabelsuit de buurt van water, olie en scherpe randen. Let op dat de accukabels nicht verdraaien of bekneld raken tussen deuren, hekken en dergelijke.
• Verwijder de accuuit de accelader als deze volledig is opgeladen.
• Verwijder de accu uit het product wanner u het nicht gebruikt enijdens transport.
• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, schroeven en sieraden.
• Gebruik het draagstel Niet voor klimmen. Het draagstel is Niet goedgekeurd voor klimmen. Onjuist gebruik van het draagstel kan letsel veroorzaken.

Werking

Werking

• De accu moet voor het eerste gebruik worden opgeladen. Gebruik alsijd de QC330- of QC500- accrulader van Husqvarna.

• Gebruik de accu alleen als de omgevingstemperatuur:tussen -10^ en 40^ ligt.

• Gebruik de acculader alleen als de omgevingstemperatuur:tussen 5^ en 40^ ligt.

• De accu worden nicht opgeladen als de temperatuur van de accu hoger is dan 50^ .
• Druk op de accu-indicatieknop voor informatatie over de laadstatus van de accu.

De accu opladen

Let op: Laad de accu op als u deze voor de eerste keer gebruikt. Een neue accu is slechts 30% opgeladen.

OPGELET: Laad de accu alleen op wanner de omgevingstemperatuur tous 5 ^ C en 40^ ligt.

1. Zorg ervoor dat de accu droog is.
2. Bevestig de accu op de adapter. (Fig. 2)
3. Plaats de adapter in de acculader.
4. Zorg ervoor dat de groene oplaadled op de acculader gaat branden. Dit betekent dat de adapter en de accu correct+zijn aangesloten.
5. Wonneer alle leds op de accu branden en de adapter 100% aangeeft, is de accu volledig opgeladen. De adapter toont de laadstatus in stappen van 1% . Kleine afwijkingen zichen möglichk aan het begin van het laden.
6. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek Niet aan de kabel.
7. Verwijder de adapter uit de acculader.
8. Verwijder de accuuit de adapter.

De accu starten

Zet de aan/uitschakelaar van de batterij in de stand AAN. Zie Productoverzicht op pagina 76. Wacht tot de groene led gaat branden.

Let op: De accu stopt automatisch als de accu nicht worden gebruikt.

Ledindicator van de accu

Het display toont de laadstatus en geeft aan of er problemen zich met de accu.

Ledindicator	Accustatus
Alle leds branden De	accu is 80% - 100% opgela- den.
4 leds branden De accu is 60% - 80% opgela- den.
3 leds branden De accu is 40% - 60% opgela- den.

Ledindicator Accustatus
2 leds branden De accu is 20% - 40% opgela-den.
1 led brandt De accu is 0% - 20% opgela-den.

De schouderriem afstellen

1. Druk op de knop (C) en draai aan de schouderriem (A) om de schouderriem los te make. (Fig. 3)
2. Bevestig de schouderriem in 1 van de 3 posities (B).
3. Draai de schouderriem om hem vast te zetten.

De accu aansluiten op het draagstel

WAARSCHUWING: Gebruik alleen originele accu's van Husqvarna.

1. Zorg ervoor dat de accu volledig is opgeladen.
2. Trek aan de vergrendelingshendels. Zie Productoverzicht op pagina 76.
3. Bevestig de accu aan de haken van het draagstel.
4. Druk op de vergrendelingshendels om de accu te vergrendelen.

De accu aansluten op het draagbare product van Husqvarna

Let op: Als u het accessoire (A) gebruikt voor gastrrimmers, bevestigt u het accessoire aan het draagstel voordat u de accu aansluit.(Fig. 4)

1. Sluit de accu aan op het draagbare product van Husqvarna. (Fig. 5)
2. Sluit de kabel aan op het draagstel.

De bescherming gegen takken voorkomt ongelukken die kuren gebeuren als er takken bekneld raken in de handgreep van de accu.

Symptomen Oorzaak Oplossing
De foult-led van de accu knippert.	Temperatuurafwijking, de accu is te koud of te heet om te gebruiken.	Laat de accu afkoelen of breng deze waar binnen om warm te worden. Als de ac- cu de juiste temperatuur heeft, kan deze meer worden gezruikt. Gebruik de accu bij omgevingstemperaturen:tussen -10°C (14°F) en 40°C (104°F).
	De accu is leeg. Laad de accu op.
De foult-led van de accu gaat branden.	Het accucelverschil is te groot (1 V). Neem	contact op met uw dealer.
De accu start nicht. De accuzekering is doorgebrand. Vervang de zekering.	Zie De zekering verwangen op pagina 79.

De zekering verrangen

1. Controller de zekering. Een doorgebrande zekering wordt aangegeven door een doorgebrande verbinding.

2. Zet de schakelaar in de stand OFF.

3. Verwijder het deksel (A) van de zekering. (Fig. 7)
4. Vervang de zekering (B).
5. Breng het deksel van de zekering aan.

Vervoer, opslag en verwerking

Transport en opslag

• De meegeleverde Li-ion-accu's voldoen aan de wettelijkke vereisten voor gevaarlijke goederen.
• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.
• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.
• Breng tape aan over de polen wanner u de accu in een pakket plaatst. Plaats de accu strak in het pakket om schade en ongevallen te voorkomen.
• Bewaar de accu Niet opplaatsen waar staatische elektricitiean aanwezig is. Bewaar de accu Niet in een metalen doos.

• Plaats de accu in een droge, vorstvrijne en schone ruimte met de juiste temperatuur.

• Sla de accu op bij temperaturen tussen 5^ en 25 °C. Houd de accu uit direct zonlicht.

• Laad de accu op:tussen de 30% en 50% voorafgaand aan langdurige opslag.
  Maak de accu schoon voordat u deze opslaat.

Afvoeren

Producten van Husqvarna zijn geen huishoudelijk afval en mogen alleen worden afgevoerd zoals beschreiben in deze handleiding.

• Neem deplaatselijk geldende wet- en regelgeving voor afvoerig in acht.
  Recycle het product en de verpakking op een geschikte afvoerlocatie.
• Neem contact op met uwplaatselijke Husqvarna-dealer voor meer informatie over het recyclen en afvoeren van het product.

Technische gegevens

Raadpleeg het productplaatje van de accu voor technische gegevens.
