Tipo di prodotto	Batteria agli ioni di litio (Li-ion)
Modello	BLi550X
Marca	Husqvarna
Tensione nominale	36 V
Capacità	5,5 Ah
Peso (circa)	1,3 kg
Dimensioni (L × l × H)	130 × 80 × 95 mm
Temperatura di utilizzo	da -10 °C a 40 °C
Temperatura di carica	da 5 °C a 40 °C
Caricabatterie compatibili	Husqvarna QC330, QC500
Indicatore di carica	5 LED (0-20%, 20-40%, 40-60%, 60-80%, 80-100%)
Autonomia indicativa	Variabile in base all'utensile utilizzato
Tempo di carica (con QC500)	Circa 65 min
Caratteristiche	Arresto automatico, protezione contro i sovraccarichi, indicatore di errore, fusibile sostituibile
Uso previsto	Alimentazione degli utensili elettroportatili Husqvarna (tagliaerba, tagliasiepi, soffiatore, ecc.)
Fissaggio	Imbracatura di trasporto o montaggio diretto sull'utensile
Manutenzione	Pulizia con un panno asciutto; morsetti puliti; conservazione al 30-50% di carica
Durata di vita stimata	Diverse centinaia di cicli a seconda dell'uso
Sicurezza	Non immergere, non esporre a calore/fiamme, tenere fuori dalla portata dei bambini
Riciclo	Non gettare nei rifiuti domestici; depositare in un punto di raccolta per batterie

Domande frequenti - BLi550X HUSQVARNA

Come caricare la batteria Husqvarna BLi550X?

Utilizzare solo un caricabatterie Husqvarna QC330 o QC500. Collegare la batteria all’adattatore, quindi inserire l’adattatore nel caricabatterie. Il LED verde indica una buona connessione. La carica è terminata quando tutti i LED della batteria sono accesi e l’adattatore mostra il 100%.

Qual è il tempo di carica della batteria?

Con il caricabatterie QC500, la carica completa richiede circa 65 minuti. Il tempo può variare in base alla temperatura ambiente e allo stato della batteria.

Posso utilizzare la batteria con altri marchi di utensili?

No, la batteria BLi550X è progettata esclusivamente per gli utensili elettroportatili Husqvarna. Un uso diverso può causare lesioni o danneggiare la batteria.

Come sapere quando la batteria è carica?

L’indicatore LED sulla batteria mostra il livello di carica: 1 LED = 0-20%, 2 LED = 20-40%, 3 LED = 40-60%, 4 LED = 60-80%, 5 LED = 80-100%. L’adattatore mostra anche la percentuale esatta.

Cosa fare se il LED di errore della batteria lampeggia?

Indica una deviazione di temperatura: la batteria è troppo fredda o troppo calda. Lasciarla raffreddare o riscaldarla a temperatura ambiente (tra -10 °C e 40 °C). Se il problema persiste, ricaricarla o contattare un rivenditore.

Come sostituire il fusibile della batteria?

Spegnere l’interruttore, rimuovere il coperchio del fusibile con un cacciavite, quindi sostituire il fusibile bruciato con uno nuovo. Richiudere il coperchio. Il fusibile si trova sotto il coperchio sulla parte superiore della batteria.

Posso lasciare la batteria sul caricabatterie dopo la carica?

È sconsigliato lasciare la batteria collegata al caricabatterie una volta completamente carica. Scollegarla per evitare deterioramenti o rischi di incendio.

Come conservare la batteria a lungo termine?

Conservarla in un luogo asciutto, pulito, al riparo dal gelo e dalla luce, tra 5 °C e 25 °C. Caricarla tra il 30% e il 50% prima di riporla. Pulirla prima della conservazione.

La batteria può essere riparata?

Non tentare di smontare o riparare la batteria da soli. Qualsiasi riparazione deve essere effettuata da un concessionario autorizzato Husqvarna. Il fusibile è l’unico componente sostituibile dall’utente.

Come smaltire la batteria a fine vita?

Non gettare la batteria nei rifiuti domestici. Depositarla in un punto di raccolta per apparecchiature elettriche ed elettroniche o contattare il rivenditore Husqvarna per il riciclaggio.

MANUALE UTENTE BLi550X HUSQVARNA

IT Manuale dell'operaatore

JA 取叢説明書

KO 次用者

Trasporto, stoccaggio e smaltimento. 59

Utilizzo. 57

Dati tecnici. 59

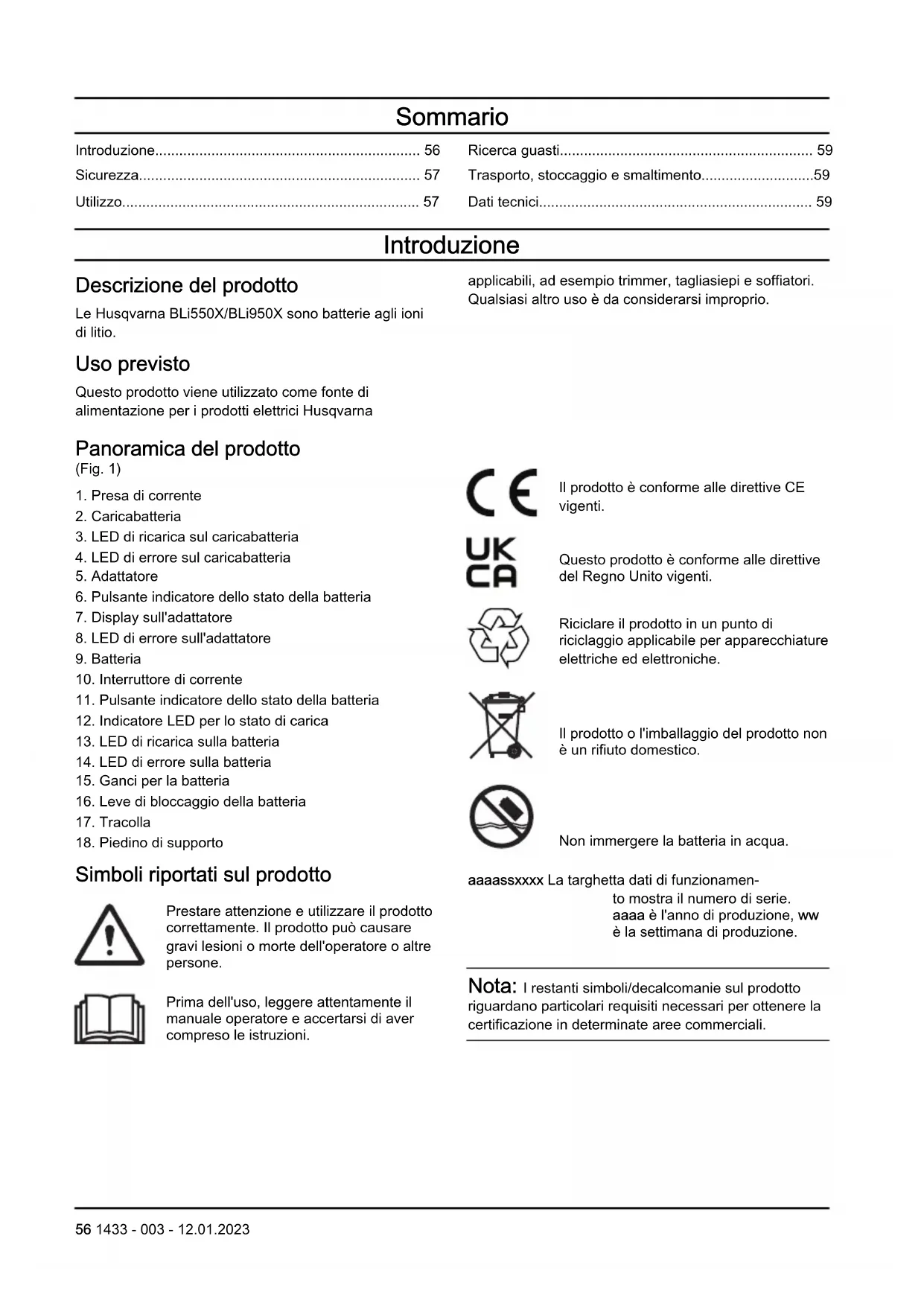

Introduzione

Descrizione del prodotto

Le Husqvarna BLi550X/BLi950X sono batterieagli ioni di litio.

applicabili, ad esempio trimmer, tagliasiepi e soffiatori.
Qualiasiismo, io è da considerarsi improprio.

Uso previsto

Questo prodotto viene utilizzato come fonte di alimentazione per i prodotti elettrici Husqvarna

Panorama del prodotto

(Fig. 1)

1. Presa di corrente
2. Caricabatteria
3. LED di ricarica sul caricabatteria
4. LED di erreore sul caricabatteria
5. Adattatore
6. Pulsante indicatore dello stato della batteria
7. Display sull'adattatore
8. LED di erre sull'adattatore
9. Batteria
10. Interruttore di corrente
11. Pulsante indicatore dello stato della batteria
12. Indicatore LED per lo stato di carica
13. LED di ricarica sulla batteria
14. LED di erre sulla batteria
15. Ganci per la batteria
16. Leve di bloccaggio della batteria
17. Tracolla
18. Piedino di supporto

Simboli riportati sul prodotto

Prestare attenzione e utilizzato il prodotto correttamente. Il prodotto può causare gravi lesioni o morte dell'operaatore o altre persona.

Prima dell'uso, leggere attendamente il manuale operatore e accertarsi di aver compreso le istruzioni.

Il prodotto è conforme alle direttive CE vigenti.

Questo prodotto è conforme alle direttive del Regno Unito vigenti.

Riciclare il prodotto in un punto di riciclaggio applicabile per apparecchiature elettriche ed elettroniche.

Il prodotto o l'imballaggio del prodotto non è un rifiutto domestico.

Non immergere la batteria in acqua.

aaaassxxxx La targhetta dati di funzionamen

to对我 a il numero di seri.
aaaa e I'anno di produzione, ww
e la settimana di produzione.

Note: I restanti symboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in determinate aree commerciali.

Sicurezza

Definizioni di sicurezza

Le avventenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale.

AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operaatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispetto.

ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispetto.

Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

Important istruzioni di sicurezza

AVVERTENZA: Leggere
attentamente tutte le avvertenze e le
istruzioni di sicurezza. La mancata
osservanza delle avvertenze e delle
istruzioni cui dare luogo a scosse elettriche, incendi e/o gravi lesioni.

Nota: Conservare tutte le avvertenze e le istruzioni.

• Utilizzare solo i caricabatterie QC330 o QC500 per caricare le batterie originali Husqvarna. Le batterie sono codificate mediante software.
• Quando è richiesto un adattatore, usare solo l'adattatore BLiX Husqvarna.

• Utilizzare le batterie BLi550X/BLi950X ricaricabili come alimentazione per i soli prodotti Husqvarna in questione. Per evitare il rischio di lesions, non utilizzato la batteria come fonte di alimentazione per altri dispositivi.

• Non sollevare la batteria o l'adattatore dal cavo. Per scollegare il caricabatteria da una presa elettrica, tirare la spina. Non tirare il cavo di alimentazione.

• Non tentare di smontare o riparare la batteria. Tutte le riparazioni devono essere eseguite esclusivamente da un concessionario autorizzato.
• Tenere la batteria lontano alla luce del sole, dal calore o da fiamme libero. La batteria può causare bruciature e/o uszioni chimiche.
• Tenere la batteria lontano da ambienti che possono causare corrosione.
  Nonutilizzareuna bateria o un caricabatteriedifettoso o danneggiato.
• Non causare shock meccanico alla batteria.
• Non rimuovere la batteria alla sua confezione forn al momento dell'effettivo utilizzato.
• In caso di perdite alla batteria, non lasciare che il liquido entri in contatto con il corpo o con gli occhi. In caso di contatto con il liquido, pulire l'area con grande quantità di acqua e sapone e consultare un medico. In caso di contatto del liquido con gli occhi, non strofinare, ma sciacquare abbondamente con acqua per almeno 15 minuti e chiamare un medico.
• Tenere la batteria fuori alla portata dei bambini.
• Tenere la batteria pulita e asciutta.
• Pulire i terminali della batteria con un panno pulito e asciutto, se necessario.
• Tenere tutti i cavi della batteria lontani da acqua, olio e bordi affiliati. Evitare che i cavi della batteria si attorciglino o incastrino in porte, recinzioni od oggetti simili.
• Non tenera batteria collegata nel caricabatteria quando è Completely carica.
• Rimuovere la batteria quando non si usa il prodotto e durante il trasporto.
• Conservare le batterie lontano da oggetti metallici, come ad esempio chiodi, viti o gioielli.
  Nonutilizzare il cinghiaggio per arrampicarsi. Il cingiaggio non è omologato per le arrampicate. L'uso non corretto del cingiaggio cui causare lesioni.

Utilizzo

Utilizzo

• É necessario ricaricare la batteria prima diutilizzarla per la prima volta. Utilizzato sempre Husqvarna QC330 o il caricabatteria QC500.

• Utilizzare la batteria soltanto quando la temperatura ambiente è compresa tra -10 °C (14 °F) e 40 °C (104 °F).

• Utilizzare il caricabatterie soltanto quando la temperature ambiente è compresa tra 5^ (41°F) e 40^ (104°F).

• La batteria non si carica se la sua temperatura è superiore a 50^ (122 °F).
• Premere il pulsante indicatore dello stato della batteria per ricevere le informazioni sullo stato di carica della batteria.

Per caricare la batteria

Note: É necessario caricare la batteria prima di utilizzarla per la prima volta. Una batteria nuova è carica solo al 30%.

ATTENZIONE: Caricare la batteria solo con una temperatura ambiente compresa tra 5^ (41^) e 40^ (114^) .

1. Verificare che la batteria sia asciutta.
2. Collegare la batteria all'adattatore. (Fig. 2)
3. Inserire I'adattatore nel caricabatterie.
4. Accertarsi che il LED di carica verde sul caricabatterie si accenda. Ciò significa che l'adattatore e la batteria sono collegati correttamente.
5. Quando tutti i LED sulla batteria si accendono e l'adattatore indica il 100% , la batteria è completamente carica.

L'adattatore在哪 do state di carica in incrementi dell'1%. Sono possibili piccole deviazioni all'inizio della carica.

1. Per scollegare il caricabatterie alla presa di rete, tirare la spina. Non tirare il cavo.
2. Rimuovere l'adattatore dal caricabatterie.
3. Rimuovere la batteria dall'adattatore.

Avviamo dellabatteria

• Premere l'interruttore di corrente della batteria su ON. Fare riferimento a Panorama del prodotto alla pagina 56. Attendere che il LED verde si accenda.

Note: La batteria si arresta automaticamente.
quando non viene utilizzata.

LED della batteria

Il display在哪的州？

Indicatore LED	Stato della batteria
Tutte le lui LED sono accese	La batteria è carica al 80% - 100%.
I 4 LED sono accesi	la batteria è carica al 60% - 80%.

Indicatore LED Stato	della batteria
3 LED sono accesi La	batteria è carica al 40% -60%.
2 LED sono accesi La	batteria è carica al 20% -40%.
1 LED è acceso La	batteria è carica al 0% -20%.

Regolazione della tracolla

1. Premere il pulsante (C) e ruotare la tracolla (A) per sganciarla. (Fig. 3)
2. Fissare la tracolla in 1 delle 3 posizioni (B).
3. Ruotare la tracolla per bloccarla.

Collegamento della batteria al cinghiaggio.

AVVERTENZA: Utilizzare sempre batterie originali Husqvarna.

1. Verificare che la batteria sia completamente carica.
2. Tirare verso l'esterno le leve di bloccaggio. Fare riferimento a Panorama del prodotto alla pagina 56.
3. Fissare la batteria sui ganci del cinghiaggio.
4. Spingere le leve di bloccaggio per bloccare la batteria.

Collegamento della batteria al prodotto portatile Husqvarna

Note: Se si utilizza l'accessorio (A) per trimmer, collegare l'accessorio al cinghiaggio prima di collegare la batteria.(Fig. 4)

1. Collegare la batteria al prodotto portatile Husqvarna (Fig. 5)
2. Fissare il cavo al cinghiaggio.

Installazione della protezione rami

Questa protezione evita incidenti che sono verificarsi se i rami rimangono incastrati nella leva della batteria.

• Inserire la protezione rami (A) nella leva. (Fig. 6)

Ricerca guasti

Ricerca guasti

Sintomi Causa Soluzione
Il LED di erreore della batteria lampeggia.	Deviazione di temperature, la batteria è troppo fredda o troppo calda per essere usata.	Lasciare raffreddare la batteria o spostar-la all'interno per riscaldarla. Quando la batteria ha la temperatura corretta, più essere usata di nuovo. Utilizzato la batte-ria a temperature ambiente comprese tra -10 °C (14 °F) e 40 °C (104 °F).
	La batteria è scarica. Caricare la batteria.
Il LED di erreore della batteria si accende.	La differenza delle celle della batteria è eccessiva (1 V).	Rivolgersi al proprio rivenditore.
La batteria non si avvia. Il fusibile della batteria è bruciato. Sostituire il fusibile. Fare riferimento a Stituzione del fusibile alla pagina 59.

Sostituzione del fusibile

1. Esaminare il fusibile. Un fusibile bruciato si riconosce da un connettore bruciato.

2. Spostare l'interruttore di corrente su OFF.

3. Rimuovere il coperchio dei fusibili (A). (Fig. 7)

4. Sostituire il fusibile (B).
5. Montare il coperchio dei fusibili.

Trasporto, stoccaggio e smaltimento

Trasporto e rimessaggio

• Le batterieagli ioni di litio in dotazione rispettano i requisiti di legge sulle merci pericolose.
• Rispettare i requisiti speciali riportati sulla confezione e sulle etichette per il trasporto commerciale, comprese nelle di terzi e corrieri.
• Parlare con personale che ha seguito una formazione specifica in materiali pericolosi prima di inviare il prodotto. Rispettare tutte le norme nazionali vigenti.
• Quando si inserisce la batteria in un contentatore, applicare del nastro adesivo sui contatti. Inserire la batteria nel contentatore in modo da garantirne la massima aderenza per evitare danni e incidenti.
• Non conservare la batteria in aree elettricamente statiche. Non conservare mai la batteria in una scatola di metallo.

• Mettere la batteria in un luogo asciutto, non soggetto a gelate e pulito con una temperatura corretta.

• Stoccare la batteria a una temperatura compresa fra 5^ (41^) e 25^ (77^) . Tenere la batteria lontano alla luce solare.

• Caricare la batteria dal 30% al 50% prima di immagazzinarla per lunghi periodi.
• Pulire la batteria prima di stoccarla.

Smaltimento

I prodotti Husqvarna non sono rifiuti domestici e devono essere smaltiti secondo leindicazioni fornite in quello manuale.

• Rispettare le norme locali e le normative vigenti sullo smaltimento.
• Riciclare il prodotto e la confezione presso un apposto centro di smaltimento.
• Consultare il proprio rivenditore locale Husqvarna per maggiori informazioni su come riciclare e smaltire il prodotto.

Dati tecnici

Per i dati tecnici, fare riferimento alla targhetta dati di funzionamento della batteria.
