MANUALE UTENTE 40-B360X HUSQVARNA

IT Manuale dell'operatore 86-92

JA 取扱説明書

KO사용자 설명서

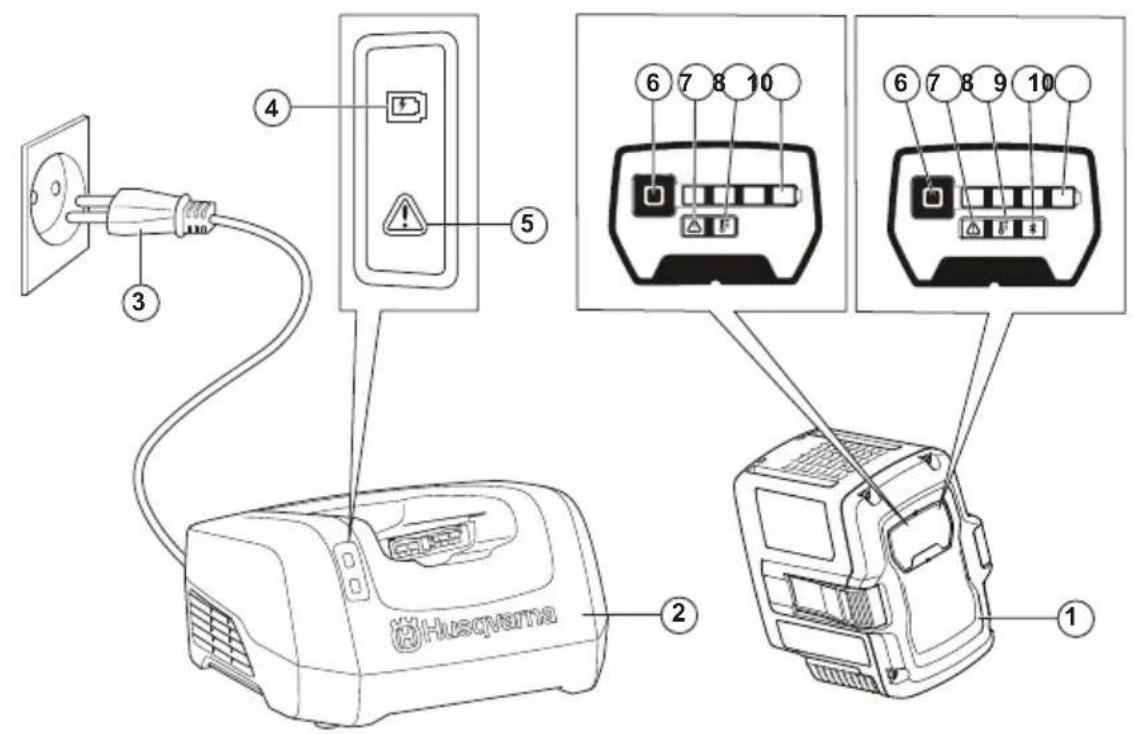

1. Batteria
2. Caricabatterie
3. Presa di corrente
4. Indicatore di carica
5. Indicatore di errore sul caricabatterie
6. Pulsante indicatore dello stato della batteria
7. Indicatore di errore sulla batteria
8. Spia temperatura della batteria
9. Spia Bluetooth ®
10. Indicatori del livello di carica (SoC)

SIMBOLI RIPORTATI SUL PRODOTTO

Prestare attenzione e utilizzare il prodotto correttamente. Il prodotto può causare gravi lesioni o morte dell'operatore o altre persone.

Leggere attentamente il Manuale dell'operatore e accertarsi di aver compreso le istruzioni prima di utilizzare questo prodotto.

Protezione contro gli spruzzi d'acqua.

Utilizzabile sotto la pioggia.

Il prodotto è conforme alle direttive CE vigenti.

Il presente prodotto è conforme alle direttive del Regno Unito vigenti.

Riciclare il prodotto in un punto di riciclaggio applicabile per apparecchiature elettriche ed elettroniche.

Il prodotto o l'imballaggio del prodotto non è un rifiuto domestico.

Non immergere la batteria in acqua.

Se il prodotto include la tecnologia wireless Bluetooth®. Il simbolo Bluetooth® sarà presente sull'etichetta del nome del prodotto. Fare riferimento a Bluetooth® tecnologia wireless alla pagina 89.

Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in determinate aree commerciali.

DEFINIZIONI DI SICUREZZA

Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale.

AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate.

ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate.

Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

ISTRUZIONI DI SICUREZZA IMPORTANTI

AVVERTENZA: Leggere attentamente tutte le avvertenze e le istruzioni di sicurezza. La mancata

osservanza delle avvertenze e delle istruzioni può dare luogo a scosse elettriche, incendi e/o gravi lesioni.

Nota: Conservare tutte le avvertenze e le istruzioni.

• Utilizzare solo i caricabatterie QC330 o QC500 per caricare le batterie originali Husqvarna. Le batterie sono codificate mediante software.
• Utilizzare le batterie 40-B140X, 40-B220X, 40-B330X ricaricabili come alimentazione per i soli prodotti Husqvarna in questione. Per evitare il rischio di lesioni, non utilizzare la batteria come fonte di alimentazione per altri dispositivi.
• Non tentare di smontare o riparare la batteria. Tutte le riparazioni devono essere eseguite esclusivamente da un concessionario autorizzato.
• Tenere la batteria lontano dalla luce del sole, dal calore o da fiamme libere. La batteria può causare bruciature e/o ustioni chimiche.
• Non utilizzare una batteria o un caricabatterie difettoso o danneggiato.
  • Non causare shock meccanico alla batteria.
• Tenere la batteria fuori dalla portata dei bambini.
• Tenere la batteria pulita e asciutta.
• Pulire i terminali della batteria con un panno pulito e asciutto, se necessario.
• Non tenere la batteria nel caricabatterie quando è completamente carica.
• Rimuovere la batteria quando non si usa il prodotto e durante il trasporto.
• Conservare le batterie lontano da oggetti metallici, come ad esempio chiodi, viti o gioielli.

FUNZIONAMENTO

• Premere il pulsante indicatore dello stato della batteria per avviare la batteria prima dell'utilizzo.
• È necessario ricaricare la batteria prima di utilizzarla per la prima volta. Utilizzare sempre HusqvarnaQC330 o il caricabatterie QC500.
• Utilizzare la batteria soltanto quando la temperatura ambiente è compresa tra -10 °C (14 °F) e 40 °C (104 °F).
• Ridurre il carico di lavoro e/o la velocità quando l'indicatore di temperatura della batteria lampeggia.

Nota: Un carico di lavoro pesante con la temperatura della batteria inferiore a 0 °C (32 °F) può causare un errore temporaneo della batteria.

• Utilizzare il caricabatterie soltanto quando la temperatura ambiente è compresa tra 5 °C (41 °F) e 40 °C (104 °F).
• La batteria non si carica se la sua temperatura è superiore a 50 °C (122 °F).
• Premere il pulsante indicatore dello stato della batteria per ricevere le informazioni sullo stato di carica della batteria.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ è una soluzione su cloud che fornisce ai fleet manager commerciali una panoramica di tutti i prodotti. Husqvarna Fleet Services™ è disponibile come servizio Web e come app. Per ulteriori informazioni su Husqvarna Fleet Services™, fare riferimento a www.husqvarna.com.

Nota: La soluzione cloud Husqvarna Fleet Services™ non è disponibile in tutti i paesi.

Husqvarna Connect

Husqvarna Connect è un'app gratuita per i dispositivi mobili. L'app Husqvarna Connect fornisce funzioni estese per il prodotto Husqvarna.

• Informazioni aggiuntive sul prodotto.
• Dettagli, guida, parti del prodotto e manutenzione.

Per ulteriori informazioni su Husqvarna Connect, fare riferimento a www.husqvarna.com.

Nota: L'app Husqvarna Connectnon è disponibile per il download in tutti i mercati. Rivolgersi al centro di assistenza per maggiori informazioni.

Bluetooth® tecnologia wireless

I prodotti dotati di tecnologia wireless Bluetooth® integrata possono connettersi ai dispositivi mobili e abilitare funzioni aggiuntive da Husqvarna Connect. Il simbolo per la tecnologia wireless Bluetooth® si accende quando è in corso il caricamento di dati sul cloud.

Ricarica della batteria

Caricare la batteria prima del primo utilizzo. Una batteria nuova è carica al 30%. Premere il pulsante indicatore dello stato della batteria per ricevere le informazioni sullo stato di carica della batteria.

ATTENZIONE: Caricare la batteria solo con una temperatura ambiente compresa tra 5 °C (41 °F) e 40 °C (114 °F).

ATTENZIONE: Utilizzare la batteria soltanto quando la temperatura ambiente è compresa tra -10 °C (14 °F) e 40 °C (104 °F).

Nota: La batteria non si carica se la sua temperatura è superiore a 50 °C (122 °F).

1. Inserire la batteria nel caricabatteria. Quando l'indicatore di carica sul caricabatterie si accende, la batteria è collegata correttamente al caricabatterie.

2. La batteria è completamente carica quando tutti gli indicatori di carica della batteria sono accesi.

3. Rimuovere la batteria dal caricabatterie.

Stato di ricarica della batteria

È possibile utilizzare o caricare una batteria agli ioni di litio Husqvarna a tutti i livelli di carica.

Indicatori di carica Stato della batteria (stato di carica)

4 indicatori di carica sono accesi La batteria è carica al 76% - 100%.

3 indicatori di carica sono accesi La batteria è carica al 51% - 75%.

2 indicatori di carica sono accesi La batteria è carica al 26% - 50%.

1 indicatore di carica è acceso La batteria è carica al 10% - 25%.

1 indicatore di carica lampeggia La batteria è carica al 0% - 10%.

RICERCA DEI GUASTI

Sintomi Causa Azione
L'indicatore di errore della batteria lampeggia. La batteria è scarica. Caricare la batteria.
		Carico di lavoro pesante in combinazione con la temperatura della batteria molto bassa.
		La batteria non funziona. La carica di funzionamento della batteria è al limite.
		Rimuovere la batteria dal prodotto. Lasciare riposare la batteria, quindi premere il pulsante indicatore dello stato della batteria.
L'indicatore di temperatura della batteria è acceso.	La batteria è troppo fredda o troppo calda per essere usata.	Utilizzare la batteria a una temperatura ambiente compresa tra -10 °C (14 °F) e 40 °C (104 °F). Quando la batteria ha la temperatura corretta, può essere usata di nuovo.
L'indicatore di temperatura della batteria lampeggia.	La batteria sta per superare i limiti della temperatura.	Ridurre la velocità e/o il carico di lavoro. Per prestazioni ottimali, utilizzare la batteria a una temperatura ambiente compresa tra +10 °C (50 °F) e +30 °C (86 °F).
L'indicatore di temperatura della batteria è acceso quando la batteria si trova nel caricabatteria.L'indicatore di errore della batteria si accende.	Deviazione di temperatura, la batteria è troppo fredda o troppo calda per poter essere caricata.	Lasciare raffreddare la batteria o spostarla all'interno per riscaldarla. Quando la batteria raggiunge la temperatura corretta, può essere usata di nuovo. Assicurarsi di utilizzare il caricabatteria solo con una temperatura ambiente compresa tra 5 °C (41 °F) e 40 °C (104 °F). Tenere il caricabatteria lontano dalla luce solare. Se il problema persiste, contattare il rivenditore.
	La batteria presenta un errore critico.	Rivolgersi al proprio rivenditore.

TRASPORTO E RIMESSAGGIO

• Le batterie agli ioni di litio in dotazione rispettano i requisiti di legge sulle merci pericolose.
• Rispettare i requisiti speciali riportati sulla confezione e sulle etichette per il trasporto commerciale, comprese quelle di terzi e corrieri.
• Parlare con personale che ha seguito una formazione specifica in materiali pericolosi prima di inviare il prodotto. Rispettare tutte le norme nazionali vigenti.
• Quando si inserisce la batteria in un contenitore, applicare del nastro adesivo sui contatti. Inserire la batteria nel contenitore in modo da garantirne la massima aderenza per evitare danni e incidenti.
• Non conservare la batteria in aree elettricamente statiche. Non conservare mai la batteria in una scatola di metallo.
• Mettere la batteria in un luogo asciutto, non soggetto a gelate e pulito con una temperatura corretta.
• Stoccare la batteria a una temperatura compresa fra 5 °C (41 °F) e 25 °C (77 °F). Tenere la batteria lontano dalla luce solare.
• Caricare la batteria dal 30% al 50% prima di immagazzinarla per lunghi periodi.
• Pulire la batteria prima di stoccarla.

SMALTIMENTO

I prodotti Husqvarna non sono rifiuti domestici e devono essere smaltiti secondo le indicazioni fornite in questo manuale.

- Rispettare le norme locali e le normative vigenti sullo smaltimento.

• Riciclare il prodotto e la confezione presso un apposito centro di smaltimento.
• Consultare il proprio rivenditore locale Husqvarna per maggiori informazioni su come riciclare e smaltire il prodotto.

Marchi registrati

Il marchio denominativo e i logo Bluetooth® sono marchi registrati di proprietà di e qualsiasi utilizzo di tali marchi da parte di Husqvarna è soggetto a licenza.

DATI TECNICI

Per i dati tecnici, fare riferimento alla targhetta dati di funzionamento della batteria.
