Produkttyp	Litiumjonbatteri (Li-ion)
Modell	BLi550X
Märke	Husqvarna
Nominell spänning	36 V
Kapacitet	5,5 Ah
Vikt (ungefär)	1,3 kg
Mått (L × B × H)	130 × 80 × 95 mm
Arbetstemperatur	-10 °C till 40 °C
Laddningstemperatur	5 °C till 40 °C
Kompatibla laddare	Husqvarna QC330, QC500
Laddningsindikator	5 LED (0-20%, 20-40%, 40-60%, 60-80%, 80-100%)
Ungefärlig driftstid	Varierar beroende på verktyg
Laddningstid (med QC500)	Cirka 65 min
Funktioner	Automatisk avstängning, överbelastningsskydd, felindikator, utbytbart säkring
Avsedd användning	Strömförsörjning för Husqvarna batteridrivna verktyg (grästrimmer, häcksax, lövblås, etc.)
Fästning	Bärsele eller direkt montering på verktyget
Underhåll	Rengöring med torr trasa; rena kontakter; förvaring vid 30-50% laddning
Beräknad livslängd	Flera hundra cykler beroende på användning
Säkerhet	Doppa inte, utsätt inte för värme/eld, håll utom räckhåll för barn
Återvinning	Släng inte i hushållsavfallet; lämna på insamlingsplats för batterier

Vanliga frågor - BLi550X HUSQVARNA

Hur laddar jag Husqvarna BLi550X-batteriet?

Använd endast en Husqvarna QC330 eller QC500-laddare. Anslut batteriet till adaptern, sätt sedan adaptern i laddaren. Grön LED indikerar korrekt anslutning. Laddningen är klar när alla batteriets LED-lampor lyser och adaptern visar 100 %.

Vad är laddningstiden för batteriet?

Med laddare QC500 tar full laddning cirka 65 minuter. Tiden kan variera beroende på omgivningstemperatur och batteriets skick.

Kan jag använda batteriet med andra verktygsmärken?

Nej, BLi550X-batteriet är endast avsett för Husqvarna batteridrivna verktyg. Annan användning kan leda till skador eller skada batteriet.

Hur vet jag när batteriet är laddat?

Batteriets LED-indikator visar laddningsnivån: 1 LED = 0-20 %, 2 LED = 20-40 %, 3 LED = 40-60 %, 4 LED = 60-80 %, 5 LED = 80-100 %. Adaptern visar även den exakta procentandelen.

Vad gör jag om batteriets fel-LED blinkar?

Det indikerar en temperaturavvikelse: batteriet är för kallt eller för varmt. Låt det svalna eller värm det till rumstemperatur (mellan -10 °C och 40 °C). Om problemet kvarstår, ladda om eller kontakta en återförsäljare.

Hur byter jag batteriets säkring?

Stäng av strömbrytaren, ta bort säkringslocket med en skruvmejsel, byt ut den trasiga säkringen mot en ny. Stäng locket. Säkringen sitter under locket ovanpå batteriet.

Kan jag lämna batteriet på laddaren efter laddning?

Det rekommenderas inte att lämna batteriet anslutet till laddaren efter full laddning. Koppla bort det för att undvika försämring eller brandrisk.

Hur förvarar jag batteriet långvarigt?

Förvara den på en torr, ren plats, skyddad från frost och ljus, mellan 5 °C och 25 °C. Ladda den till 30-50 % före förvaring. Rengör den före förvaring.

Kan batteriet repareras?

Försök inte att demontera eller reparera batteriet själv. All reparation måste utföras av en auktoriserad Husqvarna-återförsäljare. Säkringen är den enda komponenten som användaren kan byta.

Hur kasserar jag batteriet när det är slut?

Släng inte batteriet i hushållsavfallet. Lämna det på en insamlingsplats för elektrisk och elektronisk utrustning eller kontakta din Husqvarna-återförsäljare för återvinning.

BRUKSANVISNING BLi550X HUSQVARNA

Merk: Batteriet stopper automatisk när det/DD er i bruk.

Batteriindikator

Displayet viser Iadestatusen og eventuelle problemer med batteriet.

LED-indikator Batteristatus
Alle LED-lampene lyser	Batteriet er 80–100 % ladet.
4 LED-lamper lyser	Batteriet er 60–80 % ladet.
3 LED-lamper lyser.	Batteriet er 40–60 % ladet.
2 LED-lamper lyser.	Batteriet er 20–40 % ladet.
1 LED-lampe lyser.	Batteriet er 0–20 % ladet.

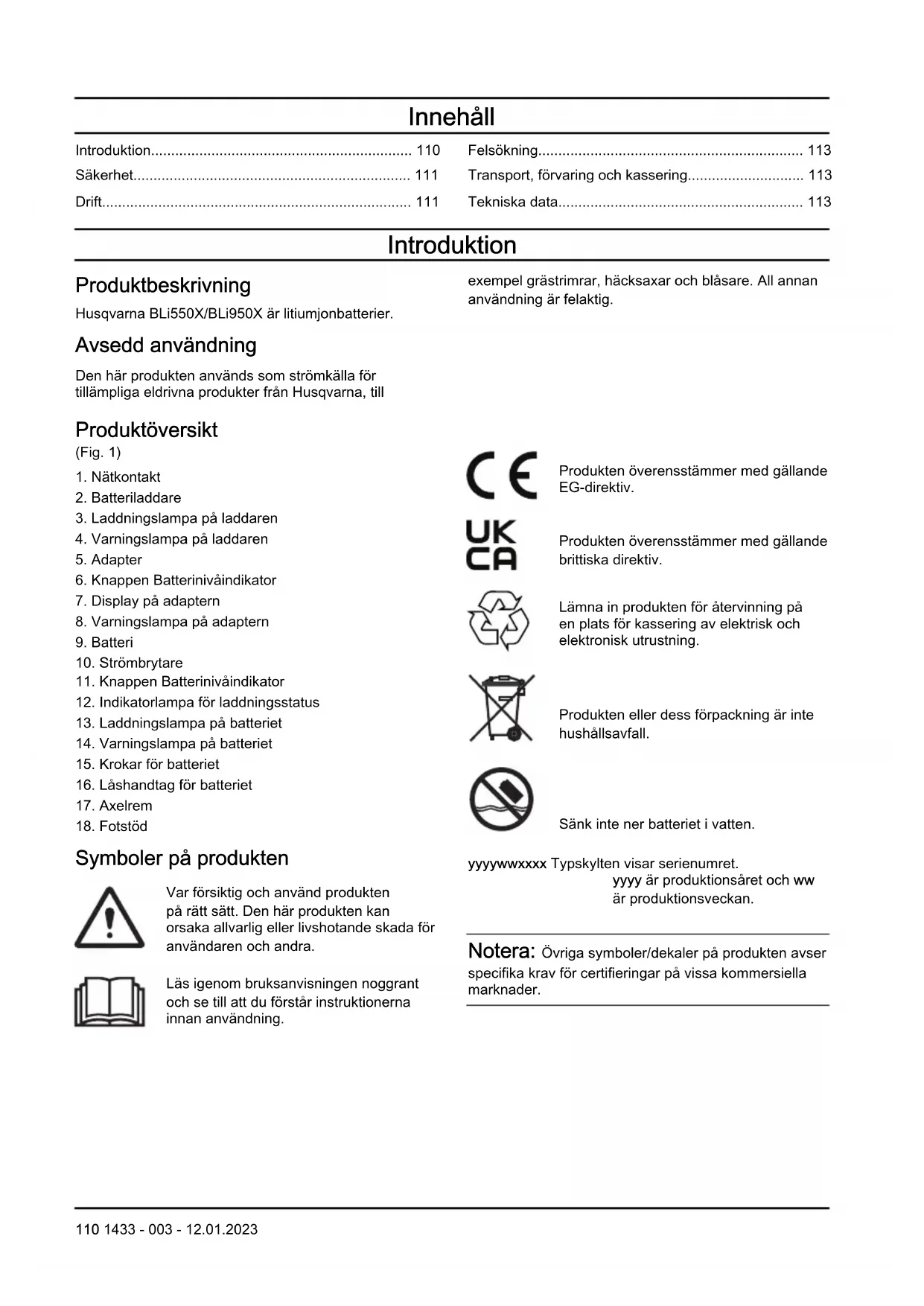

Transport, forvaring och kassering 113

Drift. 111

Tekniska data. 113

Introduktion

Produktbeskrivning

Husqvarna BLi550X/BLi950X ar litiumjonbatterier.

exempel grästrirar, häcksaxar och blåsare. All annan användning ar felaktig.

Avsedd användning

Den harprodukten anvands som strömkälla for tillampliga eldrivna Produkter fran Husqvarna, till

Produktoversikt

(Fig. 1)

1. Nätkontakt
2. Batteriladdare
3. Laddningslampa pa laddaren
4. Varningslampa pa laddaren
5. Adapter
6. Knappen Batteriniväindikator
7. Display på adaptern
8. Varningslampa pà adaptern
9. Batteri
10. Strömbrytare
11. Knappen Batteriniváindikator
12. Indikatorlampa for laddningsstatus
13. Laddningslampa på batteriet
14. Varningslampa pa batteriet
15. Krokar for batteriet
16. Lashandtag for batteriet
17. Axelrem
18. Fotstod

Var forsiktig och använd Produkten
på rätt satt. Den härprodukten kan
orsaka allvarlig eller livshotande skada für
användaren och andere.

Läsigen braksanvisingen noggrant och se till att du Förstär instruktionerna innan användning.

Produkten overensstämmer med gällande EG-direktiv.

Produkten overensstämmer med gällande brittiska direktiv.

Lämna inprodukten for atervinning pa en plats for kassering av elektrisk och elektronisk utrustning.

Produkten aller dess forpackning ar inte hushallsavfall.

Sankinte nerbatterietivatten.

yyyywwxxx Typskylten visar serienumret.
yyyär Produktionsåret och ww
är Produktionsveckan.

Notera: Övriga symboler/dekaler på produit avser specifika krav for certifieringar på vissa kommersiella marknader.

Sakerhet

Sakerhetsdefinitioner

Varningar, forsiktighetsatgärder och anmärkningar används for att betona speciellt viktiga delar i braupsanvisingen.

WARNING: Anvands om det finns risk for skador aller dödsfall for användaren aller kringstaende om anvisingarna i braksanvisingen inte foljs.

OBSERVERA: Anvands om det finns risk for skada på Produkten, annat material eller det angransande området om anvisningarna iBruksanvisingen inte följs.

Notera: Används für att ge mer information som ar nödvändig i en viss situation.

Viktiga sakerhetsinstruktioner

VARNING: Läsigenom alla sakerhetsinstruktioner och varninger. Om du inte foljer varningarna och instruktionerna kan det leda till elektriska stötar, brand och/ ell er allvarlig skada.

Notera: Spara alla varningar och instruktioner.

• Använd endast batteriladdarna QC330 och QC500 till att ladda Husqvarna-originalbatterier. Batterierna har krypterad programvara.
• När adapter krävs, använd endast Husqvarnas BLiX-adapter.

• Använd endast uppladdningsbara BLi550X/BLi950X-batterier som strömförsörjning für relaterade Husqvarna-produkter. På grund av risiken für skador sha du inte använda batteriet som strömkälla for andra encheter.

• Lyft inte batteriet eller adaptern i kabeln. Koppla bort batteriladdaren fran eluttaget genom att dra i kontakten. Dra inte i natsladden.
  Forsk inte ta isär erler reparera batteriet. Reparationer fär endast utforas av en godkänd aterforsäljare.

• Häll batteriet borta frän direkt solljus, varme och öppen eld. Batteriet kan orsaka brännskador och/ eller kemiska brännskador.
• Häll batteriet borta frän miljöer som kan ansaka korrosion på batteriet.
• Använd aldrig defekta aller skadade batterier aller batteriladdare.
• Utsatt inte batteriet for mekaniska stötar.
• Ta inte ut batteriet ur forpackningen forrän du skanvända det.
• Om batteriet lacker skau inte lata vatskan komma i kontakt med huden eller ogonen. Om du rör vid vatskan skau rengöra området med stora mängder vatten och tål och kontakta sjukvård. Om du fär vatska i ögonen skau du inte gnugga, utan spola med vatten i minst 15 minutes och kontakta lakare.
• Häll batteriet utom räckhäll for barn.
• Håll batteriet rent och torrt.
• Rengör batteriets kontakter med en ren och torr trasa om de blir smutsiga.
• Håll batterikablarna borta frän vatten, olja och skarpa kanter. Var uppmärksam sö att inte batterikablarna snor sig eller kläms i dorrar, stängselller liknande.
• Lat inte batteriet vara anslutet till batteriladdaren Near det ar fulladdat.
• Ta ut batteriet urproduktenRARY du inte anvander den och under transport.
• Häll batterier som forvaras borta fran metallföremål, exemplelvis spikar, skruvar och smycken.
• Använd inte selen für klättring. Selen ar inte godkänd für klättring. Felaktig användning av selen kan orsaka skador.

Drift

Drift

• Innan du anvander batteriet for Första gangen maste det laddas. Använd alltid batteriladdaren Husqvarna QC330 eller QC500.
  Anvand endast batteriet nar omgivningstemperaturen ar mellan -10 och 40^
• Använd endast batteriladdaren nar omgivningstemperaturen ar mellan 5 och 40^ .
• Batteriet laddas inte om batteritemperaturen overstiger 50^ .

Tryck pa batteriindikatorknappen for att fa information om batteriets laddningsstatus.

Ladda batteriet

Notera: Ladda batteriet om det ar Första gangen du anvander det. Ett nytt batteri ar endast 30% laddat.

OBSERVERA: Ladda endast batteriet om den omgivande temperaturen ar mellan 5 och 40^

1. Se till att batteriet ar torrt.
2. Anslut batteriet till adaptern. (Fig. 2)
3. Satt adaptern i batteriladdaren.
4. Se till att den gröna laddningslampan pa batteriladdaren tänds. Det innebär att adaptern och batteriet ar anslutna pa ratt satt.
5. När alla lampor på batteriet ar tända och det stared "100%" på adaptern på batteriet fulladdat.

Laddningsstatusen visas i steg om 1 % pa adaptern. Eventuellt kan det finnas sma avvikelser i början av laddningen.

1. Koppla bort batteriladdaren fran eluttaget genom att dra i kontakten. Dra ej i kabeln.
2. Ta bort batteriet fran batteriladdaren.
3. Ta bort batteriet fran adaptorn.

Starta batteriet

Tryck batteriets strömbrytare till laget ON. Se Produktoversikt på sida 110. Vänta tills den grönal lampan tänds.

Notera: Batteriet slas av automatiskt nar det inte anvands.

Batteriets lysdiod

Displayen visar laddningsstatusen och om det foreligger problem med batteriet.

Indikatorlampa	Batteristatus
Alla lysdioder lyser Batteriet År 80–100 % laddat.
Fyra lysdioder lyser Batteriet År 60–80 % laddat.
Tre lysdioder lyser Batteriet År 40–60 % laddat.
Två lysdioder lyser Batteriet År 20–40 % laddat.

Indikatorlampa Batteristatus

En lysdiod lyser Batteriet ar 0-20% laddat.

Justera axelremmen

1. Tryck på knappen (C) och vrid axelremmen (A) for att lossa axelremmen. (Fig. 3)
2. Fäst axelremmen i ett av de tre lagena (B).
3. Vrid axelremmen for att lasa den.

Ansluta batteriet till selen

WARNING: Använd endast originalbatterier fran Husqvarna.

1. Se till att batteriet ar fuladdat.
2. Dra ut lashandtagen. Se Produktoversikt pa sida 110.
3. Fäst batteriet på krokarna på selen.
4. Tryck på låshandtagen for att lasa batteriet.

Ansluta batteriet till den handhällna** produkten是从 Husqvarna

Notera: Om du anvander tillbehoret (A) for grästrirrar ska du ansluta tillbehoret till selen innan du ansluter batteriet.(Fig. 4)

1. Anslut batteriet till den handhällnaprodukten frän Husqvarna. (Fig. 5)
2. Fäst kabeln på selen.

Installera grenskyddet

Grenskyddet forhindrar olyckor som kan intraffa om grenar fastnari batteriets handtag.

Satt grenskyddet (A) i handtaget. (Fig. 6)

Felsökning

Felsökning

Symptom Orsak Lösning
Batteriets varningslampa blinkar.	Temperaturavvikelse: batteriet ar für kallt eller varmt für att användas.	Låt batteriet svalna eller ta in det inomhus für att värma det. När batteriet har rätt temperatur kan du använda det. Använd batteriet vid ompivningstemperaturer mel- lan -10 och 40 °C.
	Batteriet ar tomt. Ladda batteriet.
Batteriets varningslampa tänds.	För stor battericellskillnad (1 V). Prata med en Återförsäljare.
Batteriet startar inte. Batterisäkringen har gätt. Byt ut säkringen. Se Byta ut säkringen på sida 113

Byta ut sakringen

1. Kontrollera sakringen. Utlost sakring indikeras med att bygeln ar avbränd.

2. Ställ strömbrytaren på AV.

3. Ta bort särkringskapan (A). (Fig. 7)

4. Byt ut sakringen (B).
5. Installera sakringskåpan.

Transport, forvaring och kassering

Transport och fövaring

• Medfoljande litiumjonbatterier uppfyller kraven i lagstiftningen for farligt gods.
  Följ de särskilda kraven for Förpackning och etiketter for kommersiella transporter, inklusive av tredje parter och speditör.
  Tala med en person med särskild utbildning i farliga material innan du skickarprodukten. Folj alla tillampliga nationella foreskrifter.
• Använd tejp kontakterna nár du lagger batteriet i en forpackning. Lagg batteriet trängt i forpackningen for att forhindra skador och olyckor.
• Förvarainte batteriet på ställen)där statisk elektricitet kan upppkommen. Förvara inte batteriet i en metalläda.
• Placera batteriet på en torr, frostfri och ren plats med rätt temperatur.

• Forvara batteriet i temperaturer mellan 5 och 25^ . Utsatt inte batteriet for solljus.

• Ladda batteriet till 30–50 % innan du Förvarar det under langre perioder.

• Rengör batteriet innan du forvarar det.

Kassering

Husqvarna-producter ar inte hushaIssopor och farrendast kasseras enligt anvisingarna i den harhandboken.

Följ lokala kasseringsbestammelser och tillapliga forordninger.
- Återvinn Produkten och forpackningen på lämpig anvisad plats.
- Om du vill ha mer information om hur du Återvinner och kasserarproduktenkontaktar du en lokal Husqvarna-Återförsäljare.

Tekniska data

Tekniska data finns på typskylten på batteriet.
