Toote tüüp	Liitium-ioon aku (Li-ion)
Mudel	BLi550X
Bränd	Husqvarna
Nimipinge	36 V
Mahutavus	5,5 Ah
Kaal (umbes)	1,3 kg
Mõõtmed (P × L × K)	130 × 80 × 95 mm
Kasutustemperatuur	-10 °C kuni 40 °C
Laadimistemperatuur	5 °C kuni 40 °C
Ühilduvad laadijad	Husqvarna QC330, QC500
Laadimisindikaator	5 LED (0-20%, 20-40%, 40-60%, 60-80%, 80-100%)
Orienteeruv tööaeg	Sõltuvalt kasutatavast tööriistast
Laadimisaeg (QC500-ga)	Umbes 65 min
Omadused	Automaatne seiskamine, ülekoormuskaitse, veaindikaator, vahetatav kaitse
Ettenähtud kasutus	Husqvarna elektritööriistade (niiduk, hekilõikur, puhur jne) toiteks
Kinnitus	Kandmiseks mõeldud rakmed või otse tööriista külge kinnitamine
Hooldus	Puhastamine kuiva lapiga; puhtad kontaktid; hoida 30-50% laetuse juures
Hinnanguline eluiga	Sõltuvalt kasutusest mitu sadat tsüklit
Ohutus	Mitte sukeldada, mitte kokku puutuda kuumuse/leekidega, hoida lastele kättesaamatus kohas
Ringlussevõtt	Mitte visata olmejäätmetesse; viia akude kogumispunkti

Korduma kippuvad küsimused - BLi550X HUSQVARNA

Kuidas laadida Husqvarna BLi550X akut?

Kasutage ainult Husqvarna QC330 või QC500 laadijat. Ühendage aku adapteriga, seejärel asetage adapter laadijasse. Roheline LED näitab head ühendust. Laadimine on lõppenud, kui kõik aku LED-id põlevad ja adapter näitab 100%.

Kui kaua aku laadimine aega võtab?

QC500 laadijaga võtab täislaadimine aega umbes 65 minutit. Aeg võib erineda sõltuvalt ümbritsevast temperatuurist ja aku seisundist.

Kas ma saan akut kasutada teiste brändide tööriistadega?

Ei, BLi550X aku on mõeldud eranditult Husqvarna elektritööriistade jaoks. Muu kasutamine võib põhjustada vigastusi või kahjustada akut.

Kuidas teada, et aku on laetud?

Aku LED-indikaator näitab laetuse taset: 1 LED = 0-20%, 2 LED = 20-40%, 3 LED = 40-60%, 4 LED = 60-80%, 5 LED = 80-100%. Adapter näitab ka täpset protsenti.

Mida teha, kui aku vea-LED vilgub?

See näitab temperatuurihälvet: aku on liiga külm või liiga kuum. Laske sellel jahtuda või soojendage seda toatemperatuurini (vahemikus -10 °C kuni 40 °C). Kui probleem püsib, laadige seda uuesti või võtke ühendust edasimüüjaga.

Kuidas aku kaitset vahetada?

Lülitage välja, eemaldage kaitsme kate kruvikeeraja abil, seejärel asendage läbipõlenud kaitse uuega. Sulgege kate. Kaitse asub aku peal oleva katte all.

Kas ma võin akut pärast laadimist laadijas hoida?

Ei ole soovitatav hoida akut laadijaga ühendatuna pärast täislaadimist. Ühendage see lahti, et vältida kahjustusi või tulekahju ohtu.

Kuidas akut pikaajaliselt hoida?

Hoida kuivas, puhtas kohas, külma ja valguse eest kaitstult, temperatuuril 5 °C kuni 25 °C. Laadige see 30% kuni 50% enne hoiustamist. Puhastage enne hoiustamist.

Kas akut saab parandada?

Ärge proovige akut ise lahti võtta ega parandada. Iga remont peab toimuma Husqvarna volitatud edasimüüja poolt. Kaitse on ainus kasutaja poolt vahetatav osa.

Kuidas akut utiliseerida?

Ärge visake akut olmejäätmetesse. Viige see elektri- ja elektroonikaseadmete kogumispunkti või võtke ringlussevõtuks ühendust oma Husqvarna edasimüüjaga.

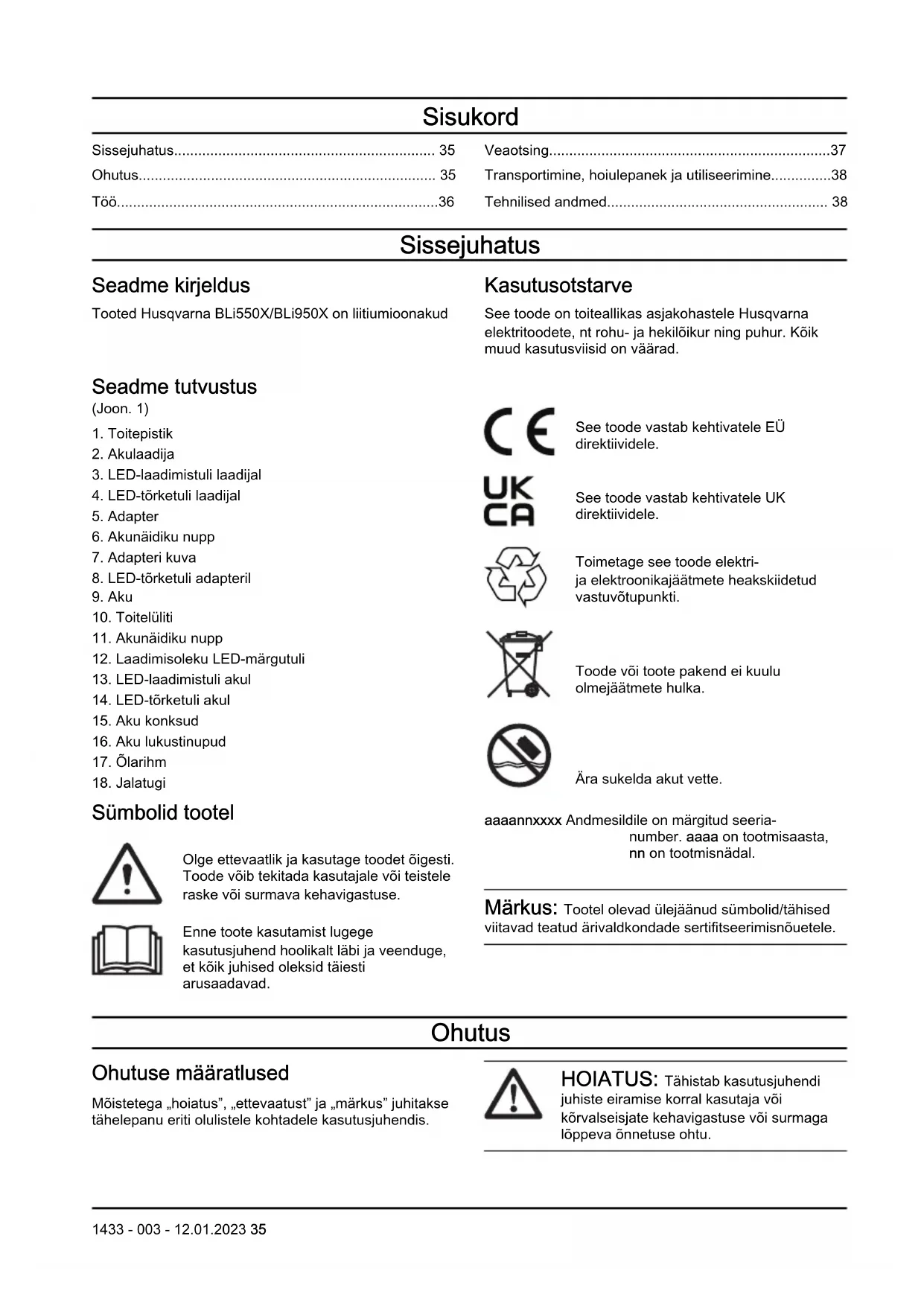

KASUTUSJUHEND BLi550X HUSQVARNA

Transportimine, houlepanek ja utiliseerimine. 38

See toode on toiteallikas asjakohastele Husqvarna elektritooodete, nt rohu- ja hekiloikur ning puhur. Koik muud kasutusviisid on vaarad.

Seadme tutvustus

(Joon. 1)

1. Toitepistik
2. Akulaadija
3. LED-laadimistuli laadjal
4. LED-törketuli laadjial
5. Adapter
6. Akunaidiku nupp
7. Adapteri kuva
8. LED-törketuli adapteril
9. Aku
10. Toiteluliti
11. Akunäidiku nupp
12. Laadimisoleku LED-margutuli
13. LED-Iaadimistuli akul
14. LED-törketuli akul
15. Aku konksud
16. Aku lukustinupud
17. Ölarithm
18. Jalatugi

Sumbolid tootel

Olge ettevaatlik ja kasutage toodet oigesti.
Toode voib tekitada kasutajale voi teistele
raske voi surmava kehavigastuse.

Enne toote kasutamist lugege
kasutusjuhend hoolikalt labi ja veenduge,
et koik juhised oleksid täesti
arusaadavad.

See toode vastab kehtivatele Eü direktiividele.

See toode vastab kehtivatele UK direktiividele.

Toimetage see toode elektrija elektroonikajaatmete heakskiidetud vastuvotupunktli.

Märkus: Tootel olevad ülejäänud sumbolid/tahised viitavad teatud arivaldkondade sertifseerimisnoutele.

Ohutus

Ohutuse määratlused

Möistetega „hoiatus“, „attevaatust“ ja „märkus“ juhitakse tāhelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi
juhiste eiramise korral kasutaja voi
korvalseisjate kehavigastuse voi surmaga
löppeva önnetuse ohtu.

ETTEVAATUST: Tähistab

kasutusjuhendi juhiste eiramise korral seadme, muude esemete voi laheduses asuvate objektide kahjustamise ohtu.

Markus: Tähistab antud olukorras vajalikku lisateavet.

Tähtsad ohutuseeskirjad

HOIATUS: Lugege kõik ohutusalased hoiatused ja kõik juhised läbi. Hoiatuste ja juhiste eiramine võib põhjustada elektrilögi, tulekahju ja/voi raskeid vigastusi.

Märkus: Hoidke kõik hoiatused ja juhendid alles.

• Husqvarna originalakude laadimiseks kasutage ainult akulaadjat QC330 voi QC500. Akud on kodeeritud.
• Kui vajalik on adapter, kasutage ainult Husqvarna adapterit BLiX.
• Kasutage vastavate Husqvarna toodete toiteallikana üksnes taaslaetavail BLi550X/BLi950X akusid. Kehavigastuse valtimiseks arge kasutage akut muude seadmete toiteallikana.
• Ara tosta akut voi adapterit kaablist. Akulaadija vorgupistikupesastlahutamiseks tomba pistikut. Ara tomba toitejuhet.
• Arge püdke akut lahti monteerida ega parandada. Remontöid tohib teostada vaid volitatud edasimüja.

Vältige aku kokkupuudet otsese paikesevalguse, kuumuse ja lahtise leegiga. Aku vöib pöhjustada poletusi ja/voi keemilisi poletusi.
- Hoia aku eemal keskkonnast, mis võib põhjustada aku korrodeerumise.
- Arge kunagi kasutage defektset vōi kahjustunud akut ega akulaadijat.
Valtige aku porutamist.
- Arge eemaldage akut pakendist enne, kui olete valmis akut kasutama.
- Aku lekke korral vallige vedeliku kokkupuudet keha ja silmadega. Kui vedelik satub kehale, puhistage kokkupuutunud ala rohke veega ja seebiga ning seejarel poorduge arsti poole. Kui vedelik satub silma, ara htilu silmi, vaid loputa neid veega vahemalt 15 minutit ja poordu arsti poole.
- Hoidke aku eemal lastest.
- Aku tuleb hoida puhta ja kuivana.
Kui akuklemmid määrduvad, puhistage need kuiva puhta lapiga.
Väldi akujuhtmete kokkupuudet vee, öli ja teravate servadega. Jälgi, et akjuhtmed ei jäks uste, varavate jms vahele ega vaänduks.
- Ara hoia laetud akut akulaadijas.
Kui te toodet ei kasuta voi transpondite toodet teise kohta, uhendage aku lahti.
- Ladustage akusid eemal metallesemetest (nt naelad, kruvid, ehted).
- Ara kasuta rakmeid ronimiseks. Rakmed ei sobi ronimiseks. Rakmete valesti kasutamine voib pohjustada kehavigastuse.

Too

Too

• Aku tuleb enne esimest kasutamist laadida. Kasuta alati akulaadijat Husqvarna, QC330 voi QC500.
• Kasutage akulaadijat üksnes juhul, kui umbritsev temperatuur on vahemikus -10...40°C.
• Kasutage akulaadjat uksnes juhul, kui umbritsev temperatuur on vahemikus 5...40°C.
• Akut ei laeta, kui aku temperatuur on üle 50^ .
• Aku laetustaseme nagemiseks vajutage aku indikaatori nuppu.

Aku laadimine

Märkus: Enne aku esimest kasutuskorda laadige akutäis. Uue aku laetuse tase on ainult 30% .

ETTEVAATUST: Laadi akut ainult keskkonnas, mille temperatuur jäab vahemikku 5...40°C (41...114°F).

1. Veenduge, et aku oleks kuiv.
2. Kinnita aku adapteri kulge. (Joon. 2)
3. Asetage adapter akulaadijasse.
4. Veenduge, et akulaadija roheline LED-tuli suttiks. See tahendab, et adapter ja aku on oigesti uhendatud.
5. Kui aku koki LED-tuled suttivad ja adapter naitab 100% ,siis on aku tais. Adapter kuvab laadimisolekut sammuga 1 % Väiksed korvalekalded on voimalikud laadimise alguses.
6. Akulaadija toiteallikast lahutamiseks vötke kinni pistikust. Arge tommake juhtmest.
7. Eemaldage adapter akulaadjist.
8. Eemalda aku adapterist.

Aku käivitamine

Lulita aku toiteluliti asendisse ON. Vt jaotist Seadmetutvust 1k 35. Oota, kuni roheline LED-tuli suttib.

Markus: Aku seiskub automaatelt, kui seda enam ei kasutata.

Aku LED-indikaator

Ekraanil kuvatakse teave aku laetustaseme ja mistrahes akuga seotud probleemide kohta.

LED-indikaator Aku oek
Köik LED-märgutu-led põlevad	Aku on 80–100% laetud.
Põleb 4 LED-tuld Aku	on 60–80% laetud.
Põleb 3 LED-märgu-tuld	Aku on 40–60% laetud.
Põleb 2 LED-märgu-tuld	Aku on 20–40% laetud.
Põleb 1 LED-märgu-tuli.	Aku on 0–20% laetud.

Olarihma reguleerimine

1. Vajuta nuppu (C) ja poora olarihma (A), et see vabastada. (Joon. 3)
2. Kinnita olarithm ühte kolmest asendist (B).
3. Lukustamiseks poora əlarihma päripäeva.

Aku kinnitamine rakmete külge

HOIATUS: Kasuta ainult Husqvarna originalakusid.

1. Veenduge, et aku oleks tais laetud.
2. Tömba lukustuskaepidemed valja. Vt jaotist Seadmet tutvustus Ik 35.
3. Kinnita aku rakmekonksude külge.
4. Aku lukustamiseks vajutage lukustuskaepidemeid.

Aku ühendamine käsiseadmega Husqvarna

Markus: Kui kasutad rohutrimmeri tarvikut (A), kinnita tarvik rakme kulge enne, kui ühendad aku.(Joon. 4)

1. Ühenda aku kaseiseadmega Husqvarna. (Joon. 5)
2. Kinnita akurakmetekulge.

Oksakaitse paigaldamine

Oksakaitse välistab önnetused, mis vöivad juhtuda, kui oksad satuvad akäepidemesse.

• Pane oksakaitse (A) käepidemele. (Joon. 6)

Veaotsing

Törkeotsing

Sümptomid Pöhjus Lahendus
Aku törke LED-tuli vilgub. Vale	temperatuur,iku on kasutamiseks liiga külm või liiga kuum.	Laske aul jahtuda või tõstkeiku tuppa soenema. Kuiiku on saavutanud ùige temperatuuri,saab seda uuesti kasutada. Kasutage akut keskkonnas,mille tempe- ratuur jäab vahemikku -10...40°C.
	Aku on tuhi. Laadige akut.
Süttibiku törke LED-tuli.iku	elementide erinevus on liiga suur (1 V).	Pöörduge edasimüüja poole.
Aku ei käivitu. Akukaitse on läbi põlenud. Vahetage kaitse. Vt jaotist	Kaitsme vahe- tamine Ik 37.

Kaitsme vahetamine

1. Kontrollige kaitset. Kaitsme lübpolemisest annab marku polenud uhendus.

2. Seadke toiteluliti asendisse OFF (Väljas).

3. Eemalda kaitsmekate (A). (Joon. 7)

4. Vaheta kaitse (B).
5. Paigalda kaitsmekate.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

Tarnitud liitiumionakud vastavad ohtlike ainete eeskirjade nouetele.
- Täitke kaubanduslikule transpondile kehtestatud pakendamise ja margistamise erinõudeid (sh kolmandate osapoolte või ekspediitorite teenuseid kasutades).
- Enne seadme lahetamist konsulteerige isikuga,kes on labinud ohtlike ainete kaitlemise alase erikoolituse. Järgige koiki kehtivaid riiklikke eeskirju.
- Enne aku pakendisse asetamist katke kontaktid isoleerteibiga. Kahjustuste ja onnetuste valtimiseks asetage aku pakendisse tihkelt.
- Arge hoidke akut kohas, kus voib tekkida staatiline elekter. Arge hoidke akut metallkastis.
- Pange aku kuiva, külmumiskindlasse, puhtasse ja sobiva temperatuuriga kohta.
- Hoidke akut ladustuskohas, mille temperatuur jaab vahemikku 5...25 °C. Hoidke aku eemal päikesevalgusest.

• Enne aku pikemaajalist houstamist laadige see 30–50% ulatuses tais.
• Puhastage akut enne houlepanekut.

Körvaldamine

Husqvarna Tooted ei kuulu olmejätmete hulka ja need tuleb utiliseerida vastavalt kæsolevas juhendis toodud juhistele.

• Järgige kohlilikke utiliseerimiseeskirju ja kehtivaid seadusi.
• Taaskäidelge toode ja pakend sobivad jaatmekäitlusjaamas.
• Pohjalikumat teavet toote taaskaitlemise ja utiliseerimise kohta saate kohalikult Husqvarna edasimüjalt.

Tehnilised andmed

Tehnilised andmed leiate aku tuubisildilt.
