BLi550X - Paristo HUSQVARNA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Litiumioniakku (Li-ion)
Malli	BLi550X
Merkki	Husqvarna
Nimellisjännite	36 V
Kapasiteetti	5,5 Ah
Paino (noin)	1,3 kg
Mitat (P × L × K)	130 × 80 × 95 mm
Käyttölämpötila	-10 °C – 40 °C
Latauslämpötila	5 °C – 40 °C
Yhteensopivat laturit	Husqvarna QC330, QC500
Latauksen merkkivalo	5 LED (0-20%, 20-40%, 40-60%, 60-80%, 80-100%)
Arvioitu käyttöaika	Vaihtelee käytettävän työkalun mukaan
Latausaika (QC500)	Noin 65 min
Ominaisuudet	Automaattinen sammutus, ylikuormitussuoja, virheilmaisin, vaihdettava sulake
Käyttötarkoitus	Husqvarna-moottorityökalujen (ruohotrimmeri, pensasleikkuri, puhallin jne.) virtalähde
Kiinnitys	Kantovaljaat tai suora kiinnitys työkaluun
Huolto	Puhdistus kuivalla liinalla; puhtaat liittimet; säilytys 30-50% latauksella
Arvioitu käyttöikä	Useita satoja syklejä käytöstä riippuen
Turvallisuus	Älä upota, älä altista kuumuudelle/tulelle, pidä poissa lasten ulottuvilta
Kierrätys	Älä hävitä kotitalousjätteen mukana; vie keräyspisteeseen akuille

Usein kysytyt kysymykset - BLi550X HUSQVARNA

Kuinka ladata Husqvarna BLi550X -akku?

Käytä vain Husqvarna QC330- tai QC500-laturia. Kiinnitä akku sovittimeen ja aseta sovitin laturiin. Vihreä LED osoittaa hyvää yhteyttä. Lataus on valmis, kun kaikki akun LEDit palavat ja sovitin näyttää 100 %.

Mikä on akun latausaika?

QC500-laturilla täysi lataus kestää noin 65 minuuttia. Aika voi vaihdella ympäristön lämpötilan ja akun kunnon mukaan.

Voinko käyttää akkua muiden työkalumerkkien kanssa?

Ei, BLi550X-akku on suunniteltu yksinomaan Husqvarna-sähkötyökaluille. Muunlainen käyttö voi aiheuttaa vammoja tai vahingoittaa akkua.

Kuinka tiedän, milloin akku on ladattu?

Akun LED-merkkivalo näyttää lataustason: 1 LED = 0-20 %, 2 LED = 20-40 %, 3 LED = 40-60 %, 4 LED = 60-80 %, 5 LED = 80-100 %. Sovitin näyttää myös tarkan prosenttiosuuden.

Mitä tehdä, jos akun virhe-LED vilkkuu?

Se osoittaa lämpötilapoikkeamaa: akku on liian kylmä tai kuuma. Anna sen jäähtyä tai lämmetä huoneenlämpöiseksi (-10 °C – 40 °C). Jos ongelma jatkuu, lataa uudelleen tai ota yhteyttä jälleenmyyjään.

Kuinka vaihtaa akun sulake?

Katkaise virta, irrota sulakkeen kansi ruuvitaltalla ja vaihda palanut sulake uuteen. Sulje kansi. Sulake on kannen alla akun yläosassa.

Voinko jättää akun laturiin latauksen jälkeen?

Ei ole suositeltavaa jättää akkua kytkettynä laturiin täyteen latauksen jälkeen. Irrota se vaurioiden tai tulipaloriskin välttämiseksi.

Kuinka säilyttää akkua pitkäaikaisesti?

Säilytä sitä kuivassa, puhtaassa, pakkaselta ja valolta suojatussa paikassa 5 °C – 25 °C lämpötilassa. Lataa se 30-50 % ennen varastointia. Puhdista se ennen säilytystä.

Voiko akkua korjata?

Älä yritä purkaa tai korjata akkua itse. Kaikki korjaukset on tehtävä valtuutetussa Husqvarna-huollossa. Sulake on ainoa käyttäjän vaihdettavissa oleva osa.

Kuinka hävittää akku käyttöiän päätyttyä?

Älä heitä akkua kotitalousjätteen sekaan. Vie se sähkö- ja elektroniikkalaitteiden keräyspisteeseen tai ota yhteyttä Husqvarna-jälleenmyyjään kierrätystä varten.

KÄYTTÖOHJE BLi550X HUSQVARNA

FI Kaytttoohje 39-42

Toode voi toote pakend ei kuulu olmejätmete hulka.

Ara sukelda akut vette.

aaaannxxx Andmesildile on margitud seeria-number. aaaa on tootmisaasta, nn on tootmisnadal.

Kuljettaminen, sailyttaminen ja havittaminen. 42

Käytö. 40

Tekniset tiedot. 42

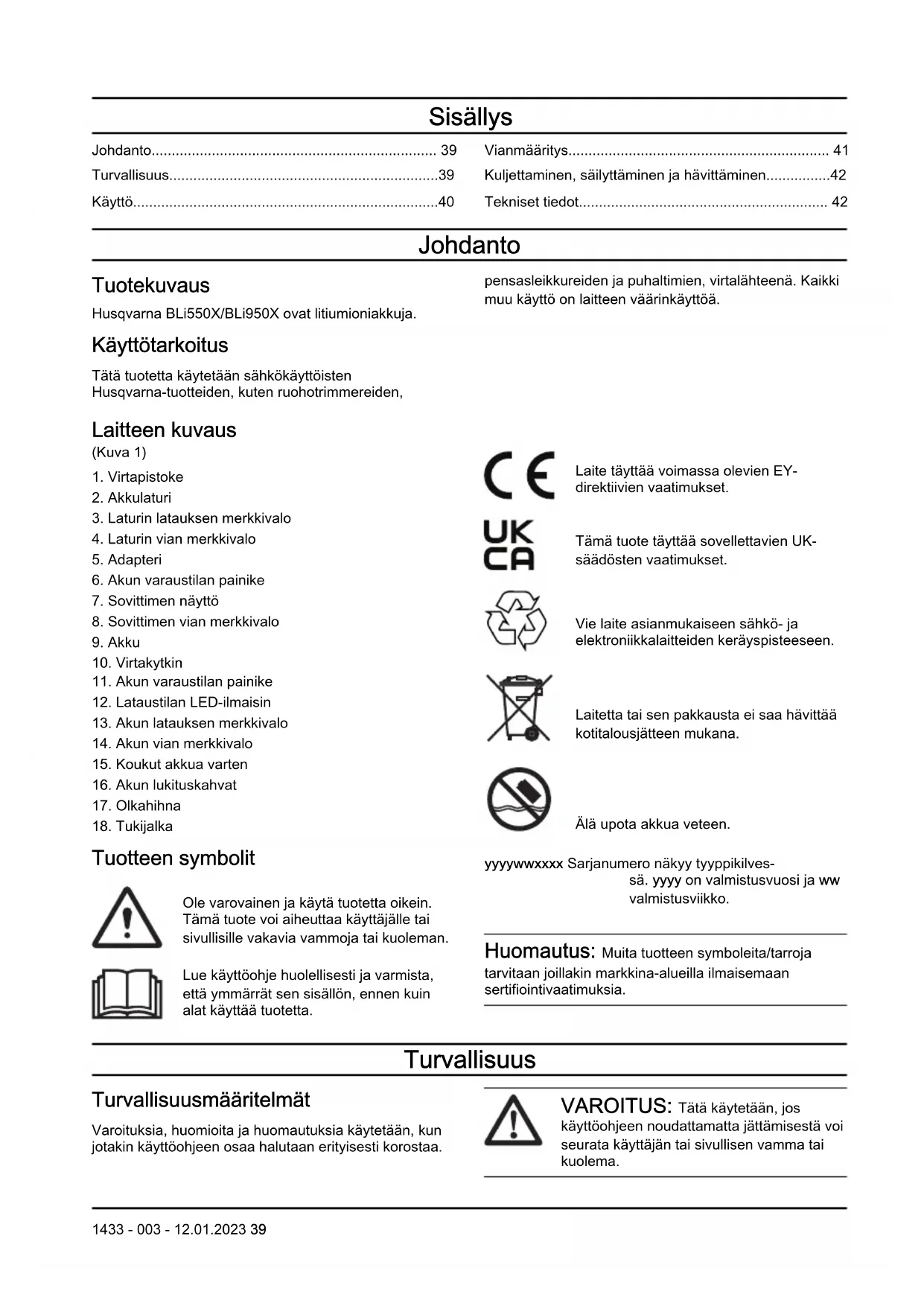

Johdanto

Tuotekuvaus

Husqvarna BLi550X/BLi950X ovat litiumioniakkuja.

pensasleikkureiden ja puhaltimien, virtalähteenä. Kaikki muu käytö on laitteen vaärinkäyttoa.

Käytötarkoitus

Tata tuotetta kaytetaan sahkokayttoisten

Husqvarna-tuotteiden, kuten ruohotrimmereiden,

Laitteen kuvaus

(Kuva 1)

1. Virtapistoke
2. Akkulaturi
3. Laturin latauksen merkkivalo
4. Laturin vian merkkivalo
5. Adapteri
6. Akun varaustilan painike
7. Sovittinen naytto
8. Sovittimen vian merkkivalo
9. Akku
10. Virtakytkin
11. Akun varaustilan painike
12. Lataustilan LED-ilmaisin
13. Akun latauksen merkkivalo
14. Akun vian merkkivalo
15. Koukut akkua varten
16. Akun lukituskahvat
17. Olkahihna
18. Tukijalka

Tuotteen symbolit

Ole varovainen ja käytä tuotetta oikein.
Tämä tuote voi aiheuttaa käytäjälte tai sivullisille vakavia vammoja tai kuoleman.

Lue kayttöohje huolellisesti ja varmista,
etta ymmarrat sen sisällön, Ellen kuin
alat kayttä tuotetta.

Laite tayttä voimassa olevien EYdirektiivien vaatimukset.

Tämä tuote tayttä sovellettavien UK-saadosten vaatimukset.

Vie laite asianmukaiseen sahkö- ja elektroniikkalaitteiden keräyspisteeseen.

Laitetta tai sen pakkausta ei saa havittaa kotitalousjatteen mukana.

Alia upota akkua veteen.

yyyywwxxx Sarjanumero nikyy typpikilvesa. yyy on valmistusvuosi ja wwvalmistusvikko.

Huomautus: Muita tuotteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan tertifiointivaatimuksa.

Turvallisuus

Turvallisuusmaäritelmat

Varoituksia, huomioita ja huomautuksia käytetän, kun jotakin käyttoohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tàta käytetään,Jos käytöohjeen noudattamatta jattämistä voi seurata käytäjan tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tata kaytetaan, jos kayttoohjeen noudattamatta jattamisestä voi seurata koneen, muiden materiaalien tai ympariston vaurioituminen.

Huomautus: Täta käytetään tietyissä tilanteissa tarvittavien lisātietojen antamiseen.

Tärkeitä turvaohjeita

VAROITUS: Lue kaikkki

turvavaroitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyominen voi johtaa sahköiskuun, tulipaloon ja/taivakavaan tapaturmaan.

Huomautus: Säastä kaikki varoitukset ja ohjeet

• Käytä vain latureita QC330 tai QC500 alkuperäisten Husqvarna-akkujen lataamiseen. Akkujen ohjelmisto on suojattu.
• Jos tarvitset sovitinta, käytä vain Husqvarnan BLiXsovitinta.
• Käytä ladattavia BLi550X/BLi950X -akkuja vain kyseisten Husqvarna-tuotteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käytä muiden laitteiden virtalähteenä.
• Alä nosta akkua tai sovitinta kaapelista. Irrota akkulaturi pistorasiasta vetamällä pistoke ulos. Alä vedä virtajohdosta.

• Älä yritä purkaa tai korjata akkua. Korjauksia saavat tehdä vain valtuutetut jalleenmyyjat.

• Pidä akku suojassa suoralta auringonvalolta, kuumuudelta ja avotulelta. Akku voi aiheuttaa paloja/tai syöpymisvammoja.

• Alä saïytä akkua korroosiota aiheuttavassa ympäristössa.
• Alä käytä vialista tai vauroitunutta akkua tai akkulaturia.
• Alä altista akkua mekaanisille iskuille.
• Alä ota akkua pois alkuperäisesta pakkauksestaan ennen kuin sitā tarvitaan.
• Jos akku vuotaa, alä anna nesteen joutua kosketuksiin kehon tai silmien kanssa. Jos nestettä joutuu iholle, puhdista alue heti runsaalla vedellä ja saippualla ja hakeudu laakärin. Jos nestettä joutuu silmiisi, alä hankaa silmiä vaan huhtele niitta vedellä ainakin 15 minuuttia ja hakeudu laakärin.
• Pidä akku poissa lasten ulottuvilta.
• Pidä akku puhtaana ja kuivana.
• Jos akun liittimet likaantuvat, puhdista ne puhtaalla ja kuivalla rättilä.
• Pidä alkukkaapelit poissa veden, öljyn ja terävien reunojen ulottuvilta. Pidä huolta, etteivät alkukkaapelit jää ovien, aitojen tai muiden vastaavien esineiden vällin.
• Irrota akku laturista, kun se on latautunut tayteen.
• Irrota akku laitteesta, kun laite ei ole käytössä ja kuljetuksen ajaksi.
• Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, ruuveista ja koruista.
• Älä kiipea valjaiden avulla. Valjaita ei ole hyväksytty kiipeämiseen. Valjaiden virheellinen käytö voi aiheuttaa loukkaantumisen.

Käytto

Käytto

• Akku on ladattava ennen ensimmaista kayttokertaa. Käytä aina Husqvarna- QC330- tai QC500- akkulaturia.
  Käytä akkua ainoastaan -10-40 °C:n lampötiloissa.
  Käytä akkulaturia ainoastaan 5-40 °C:n Iampötiloissa.
• Akku ei lataudu,Jos akun lampotila on yli 50^
• Painamalla akun varaustilan ilmaisinta næt akun varaustilan.

Akun lataaminen

Huomautus: Lataa akku, jos sitä käytetään ensimmäisen kerran. Uuden akun varaus on vain 30% .

HUOMAUTUS: Lataa akku vain, kun ympariston lamptila on 5-40 °C.

1. Varmista, etta akku on kuiva.
2. Kytke akku sovittimeen. (Kuva 2)
3. Aseta sovitin akkulaturiin.
4. Varmista, etta akkulaturin vihrea latausvalo syttyy.
   Tämä tarkoittaa, etta sovitin ja akku on liitetty oikein.
5. Kun akun kaikki merkkivalot syttyvät ja sovittimessa nakyy lukema 100% ,akku on ladattu täyteen. Sovitin näyttaa latauksen tilan 1% :n tarkkuudella. Pienet poikkeamat ovat mahdollisia latauksen alussa.
6. Irrota akkulaturi pistorasiasta vetamalla pistoketta.
   Ala veda kaepelista.
7. Irotra sovitin akkulaturista.
8. Irrota akku sovittimesta.

Akun käynistäminen

• Paina akun virtakytkin ON-asentoon. Katso kohta Laitteen kuvaus sivulla 39. Odota, kunnes vihrea merkkivalo sytty.

Huomautus: Akku sammuu automaattisesti, kun akkua ei kayteta.

Akun varaustilan merkkivalo

Näytö osoittaa akun varaustason ja mahdolliset akkuun liittyvät ongelmat.

Merkkivalo Akun tila
Kaikki merkkivalot palavat	Akun varaustaso on 80–100 %.
4 merkkivaloa palaa	Akun varaustaso on 60–80 %.
3 merkkivaloa palaa	Akun varaustaso on 40–60 %.
2 merkkivaloa palaa	Akun varaustaso on 20–40 %.
1 merkkivalo palaa	Akun varaustaso on 0–20 %.

Olkahihnansaataminen

1. Vapauta olkahihna painamalla painiketta (C) ja käantämll alkahihnaa (A). (Kuva 3)
2. Kiinnitta olkahihna yhteen kolmesta asennosta (B).
3. Lukitse olkahihna käantämälla sitä.

Akun kiinnittäminen valjaisiin

VAROITUS: Käytä aina alkuperäisia
Husqvarna-akkuja.

1. Varmista, etta akku on taksin ladattu.
2. Veda lukituskahvat ulos. Katso kohta Laitteen kuvaus sivulla 39.
3. Kiinnitta akku valjaiden koukkuihin.
4. Lukitse akku paikkaansa painamalla lukituskahvoja.

Akun kytkeminen kannettavaan Husqvarna-laitteeseen

Huomautus: Jos kaytät ruohotrimmeriä lisavarusteen (A) kanssa, kiinnitä lisavaruste valjaisinennen akun kytkemistä.(Kuva 4)

1. Kytke akku kannettavaan Husqvarnalaitteeseen. (Kuva 5)
2. Kiinnä kaapeli valjaisin.

Oksasuojan asentaminen

Oksasujo estaa onnettomuuksia, joita voi tapahtua oksien jaedessa kiinni akun kahvaan.
- Aseta oksasuojus (A) kahvaan. (Kuva 6)

Vianmäritys

Vianmäritys

Oiret Syy Ratkaisu
Akun vian merkkivalo vilk-kuu.	Lämpötilavaihelu, akku on liian kylmä tai kuuma käytettäväksi.	Anna akun jäähtyä tai siirrä se sisätilaan lämpenemään. Kun akun lämpötila on oi-kea, sitä voi käytää. Käytä akkua -10-40 °C:n lämpötilassa.
	Akku on tyhjä. Lataa akku.
Akun vian merkkivalo sytty.	Akkukennoston väli liian suuri (1 V). Ota yhteyttä jälleenmyyvään.
Akku ei käynnisty. Akun sulake	on palanut. Vaihda sulake. Katso kohta	Sulakkeen vaɪhtaminen sivulla 41.

Sulakkeen vaihtaminen

1. Tarkista sulake. Palaneen sulakkeen tunnistaa palaneesta liittimestä.

2. Kännä virtakytkin OFF-asentoon.

3. Irrota sulakkeen suojus (A). (Kuva 7)

4. Vaihda sulake (B).
5. Asenna sulakkeen suojus.

Kuljettaminen, sailyttäminen ja havittäminen

Kuljetus ja säilytys

Mukana tulleet litiumioniakut ovat vaarallisten aineiden lainsaadannnon märäysten mukaisia.
- Pakkausta ja merkintöjä koskevia erityismääräyksiä on noudatettava, myös kolmansien osapuolten tai huolitsijoiden järestämssä tavarakuljetukssessa.
- Keskustele erityiskoulutuksen saaneen vaarallisten aineiden asiantuntijan kanssa ennen tuotteen lahettamista. Noudata kaikkia kansallisia maäräyksia.
- Teippaa liittimet asettaessasi akun pakettiin. Välta vahingot ja onnettomuudet asettamalla akku pakettiin tiukasti.
- Älä säilytä akkua paikassa, jossa on staattista sahkoä. Älä säilytä akkua metallilaatikossa.
- Siirra akku kuivaan, pakkaselta suojattuun ja siistiin paikkaan, jossa on sopiva lampotila.

• Säilytä akkua varastossa, jossa lampötila on 5-25 °C. Suojaa akku auringonvalolta.
• Lataa akku ennen pitkäikaista säilytystä niin, etta sen varaustaso on 30–50 %.
• Puhdista akku ennen sen siirtämistä sailytykseen.

Havittäminen

Husqvarna-laitteet eivat ole kotitalousjatetta. Ne on havitettava vain tassoppaassa kuvatulla ravalla.

Noudata paikallisia havittamisvaatimuksia ja säadöksiä.
- Kierrata laite ja pakkaus asianmukaisessa
kierratyspisteessä.
- Lisätietoja laitteen kierrätyksesta ja havittämisetstaaat paikalliselta Husqvarna-jalleenmyyjälta.

Tekniset tiedot

Tekniset tiedot ovat akun arvokilvessä.
