INSTRUKCJA OBSŁUGI BLi550X HUSQVARNA

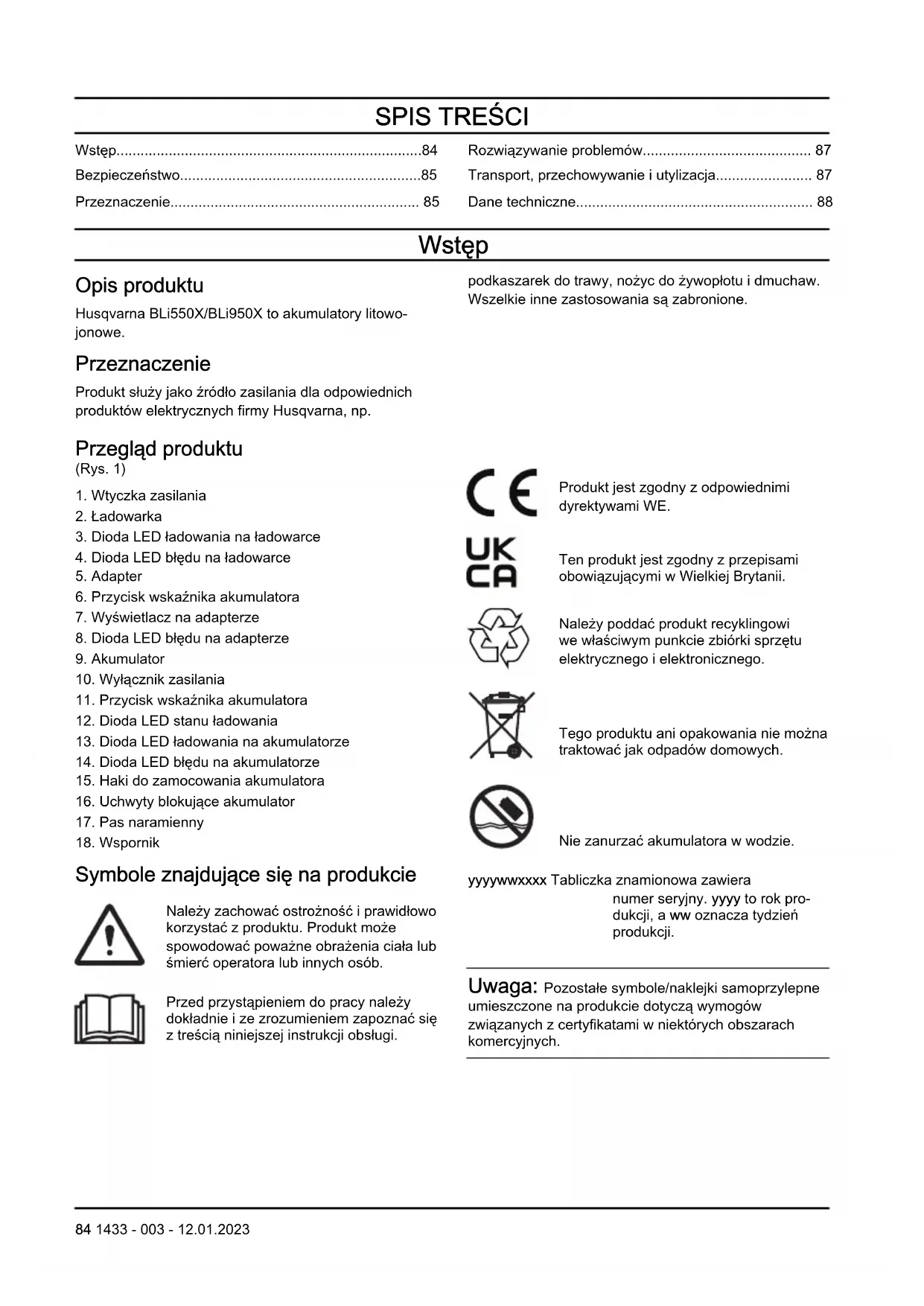

• Wstęp p. 84
• Bezpieczeństwo p. 85
• Przeznaczenie p. 85
• Rozwiązywanie problemów p. 87
• Transport, przechowywanie i utylizacja p. 87
• Dane techniczne Wstęp Opis produktu Husqvarna BLi550X/BLi950X to akumulatory litowo- jonowe. Przeznaczenie Produkt służy jako źródło zasilania dla odpowiednich produktów elektrycznych firmy Husqvarna, np. podkaszarek do trawy, nożyc do żywopłotu i dmuchaw. Wszelkie inne zastosowania są zabronione. Przegląd produktu (Rys. 1) p. 88

1. Wtyczka zasilania

3. Dioda LED ładowania na ładowarce

4. Dioda LED błędu na ładowarce

6. Przycisk wskaźnika akumulatora

7. Wyświetlacz na adapterze

8. Dioda LED błędu na adapterze

10. Wyłącznik zasilania

11. Przycisk wskaźnika akumulatora

12. Dioda LED stanu ładowania

13. Dioda LED ładowania na akumulatorze

14. Dioda LED błędu na akumulatorze

15. Haki do zamocowania akumulatora

16. Uchwyty blokujące akumulator

Symbole znajdujące się na produkcie Należy zachować ostrożność i prawidłowo korzystać z produktu. Produkt może spowodować poważne obrażenia ciała lub śmierć operatora lub innych osób. Przed przystąpieniem do pracy należy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji obsługi. Produkt jest zgodny z odpowiednimi dyrektywami WE. Ten produkt jest zgodny z przepisami obowiązującymi w Wielkiej Brytanii. Należy poddać produkt recyklingowi we właściwym punkcie zbiórki sprzętu elektrycznego i elektronicznego. Tego produktu ani opakowania nie można traktować jak odpadów domowych. Nie zanurzać akumulatora w wodzie. yyyywwxxxx Tabliczka znamionowa zawiera numer seryjny. yyyy to rok pro- dukcji, a ww oznacza tydzień produkcji. Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w niektórych obszarach komercyjnych. 84 1433 - 003 - 12.01.2023Bezpieczeństwo Definicje dotyczące bezpieczeństwa Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi. OSTRZEŻENIE: Jest używane, gdy istnieje ryzyko poważnych obrażeń, śmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obsługi. UWAGA: Jest używane, gdy istnieje ryzyko uszkodzenia materiałów lub urządzenia w wyniku nieprzestrzegania instrukcji obsługi. Uwaga: Stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji. Ważne zalecenia dotyczące bezpieczeństwa OSTRZEŻENIE: Należy dokładnie przeczytać wszystkie ostrzeżenia i instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia. Uwaga: Należy zachować wszystkie ostrzeżenia i instrukcje.

• Do ładowania oryginalnych akumulatorów Husqvarna należy stosować wyłącznie ładowarki , QC330 lub QC500. Akumulatory są zabezpieczone szyfrem programowym.

• Jeśli wymagany jest adapter, należy użyć adaptera BLiX firmy Husqvarna.

• Jako źródła zasilania do powiązanych produktów Husqvarna należy używać akumulatorów BLi550X/ BLi950X. Aby uniknąć obrażeń, nie należy używać akumulatora jako źródła zasilania innych produktów.

• Nie podnosić akumulatora ani zasilacza za przewód. Aby odłączyć ładowarkę do akumulatora od gniazda zasilania, należy wyciągnąć wtyczkę. Nie ciągnąć z przewód.

• Nie należy podejmować prób rozmontowania lub naprawy akumulatora. Wszystkie naprawy muszą być wykonywane wyłącznie przez zaaprobowanego dealera.

• Chronić akumulator przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą i otwartym płomieniem. Akumulator może spowodować oparzenia i/lub oparzenia chemiczne.

• Akumulator należy przechowywać w miejscach, w których nie występuje ryzyko korozji akumulatora.

• Nie należy używać wadliwego lub uszkodzonego akumulatora ani wadliwej lub uszkodzonej ładowarki akumulatora.

• Akumulator należy chronić przed uszkodzeniami mechanicznymi.

• Akumulator należy wyjmować z opakowania dopiero przed jego użyciem.

• Jeśli doszło do wycieku z akumulatora, unikać kontaktu cieczy ze skórą i oczami. W przypadku dotknięcia cieczy przemyć skórę dużą ilością wody z mydłem i zgłosić się do lekarza. W przypadku dostania się cieczy do oczu nie trzeć ich, ale spłukiwać wodą przez co najmniej 15 minut i zgłosić się do lekarza.

• Przechowywać akumulator z dala od dzieci.

• Akumulator powinien być czysty i suchy.

• W przypadku zabrudzenia styków akumulatorów wyczyścić je czystą, suchą szmatką.

• Uważać, aby wszystkie przewody akumulatora nie stykały się z wodą, olejem oraz nie dotykały do ostrych krawędzi. Uważać także, aby przewody akumulatora nie zostały skręcone lub zakleszczone w drzwiach, płotach itp.

• Po pełnym naładowaniu akumulatora nie należy przechowywać go w ładowarce.

• Należy wyjąć akumulator z produktu na czas jego transportu i w czasie, gdy nie jest on używany.

• Przechowywać akumulatory z dala od metalowych przedmiotów, takich jak gwoździe, śruby czy biżuteria.

• Nie używać szelek do celów wspinaczkowych. Szelki nie mają atestu do wspinania się. Nieprawidłowe użycie szelek może spowodować obrażenia ciała. Przeznaczenie Przeznaczenie

• Przed pierwszym użyciem akumulator należy naładować. Zawsze używać ładowarki Husqvarna QC330 lub QC500.

• Zakres temperatury otoczenia, w jakiej można używać akumulatora wynosi -10–40ºC (14–104°F).

• Ładowarkę należy użytkować w zakresie temperatur 5–40ºC (41–104°F). 1433 - 003 - 12.01.2023 85• Akumulator nie będzie się ładować, jeżeli jego temperatura przekroczy 50°C (122°F),

• Aby uzyskać informacje o stanie naładowania akumulatora, należy nacisnąć przycisk wskaźnika akumulatora. Ładowanie akumulatora Uwaga: Akumulator należy naładować przed pierwszym użyciem. Nowy akumulator jest naładowany jedynie w 30%. UWAGA: Akumulator należy ładować jedynie w zakresie temperatur otoczenia wynoszącym od 5°C (41°F) do 40°C (114°F).

1. Sprawdzić, czy akumulator jest suchy.

2. Podłączyć akumulator do adaptera. (Rys. 2)

3. Włożyć adapter do ładowarki.

4. Sprawdzić, czy zielona dioda LED ładowania na

ładowarce zapali się. Oznacza to, że adapter i akumulator są prawidłowo połączone.

5. Akumulator jest całkowicie naładowany, gdy

zapalone są wszystkie diody LED, a adapter wskazuje 100%. Adapter pokazuje stan naładowania w odstępach co 1%. W początkowym etapie ładowania mogą wystąpić niewielkie odchylenia.

6. Aby odłączyć ładowarkę od gniazdka elektrycznego,

wyciągnąć wtyczkę. Nie ciągnąć za przewód.

7. Wyjąć adapter z ładowarki.

8. Wyjąć akumulator z adaptera.

Uruchamianie akumulatora

• Nacisnąć przełącznik zasilania akumulatora i ustawić w położeniu ON. Patrz Przegląd produktu na stronie

. Poczekać, aż zaświeci się zielona dioda LED. Uwaga: Akumulator wyłącza się automatycznie, gdy nie jest używany. Wskaźnik diodowy akumulatora Na wyświetlaczu pokazywane są informacje o stanie naładowania akumulatora oraz ewentualne problemy. Wskaźnik diodowy Stan akumulatora Świecą się wszyst- kie diody LED Poziom naładowania akumula- tora wynosi 80–100%. Świecą się 4 diody LED Poziom naładowania akumula- tora wynosi 60–80%. Wskaźnik diodowy Stan akumulatora Świecą się 3 diody LED Poziom naładowania akumula- tora wynosi 40–60%. Świecą się 2 diody LED Poziom naładowania akumula- tora wynosi 20–40%. Świeci się 1 dioda LED Poziom naładowania akumula- tora wynosi 0–20%. Regulacja pasa naramiennego

1. Nacisnąć przycisk (C) i obrócić pas naramienny (A),

aby zwolnić pas. (Rys. 3)

2. Zamocować pas naramienny w 1 z 3 pozycji (B).

3. Obrócić pas naramienny, aby go zablokować.

Mocowanie akumulatora do szelek OSTRZEŻENIE: Używać wyłącznie oryginalnych akumulatorów firmy Husqvarna.

1. Należy sprawdzić, czy akumulator jest w pełni

2. Wyciągnąć uchwyty blokujące. Patrz

Przegląd produktu na stronie 84

3. Przymocować akumulator do haków szelek.

4. Nacisnąć uchwyty blokujące, aby zamocować

akumulator. Podłączanie akumulatora do urządzeń ręcznych firmy Husqvarna Uwaga: W przypadku korzystania z akcesorium (A) do podkaszarek do trawy, należy przymocować je do szelek przed podłączeniem akumulatora.(Rys. 4)

1. Podłączyć akumulator do urządzenia ręcznego firmy

2. Przymocować przewód do szelek.

Montaż zabezpieczenia przed gałęziami Zabezpieczenie przed gałęziami zapobiega wypadkom, które mogą wystąpić w przypadku zaczepienia uchwytu akumulatora o gałęzie.

• Umieścić zabezpieczenie przed gałęziami (A) w uchwycie. (Rys. 6)

1433 - 003 - 12.01.2023Rozwiązywanie problemów Rozwiązywanie problemów Objawy Przyczyna Rozwiązanie Miga dioda LED błędu aku- mulatora. Nieprawidłowa temperatura – akumulator jest za zimny lub za gorący, aby można było go używać. Należy poczekać aż akumulator ostyg- nie, lub umieścić w pomieszczeniu ce- lem jego ogrzania. Gdy akumulator odzy- ska właściwą temperaturę, będzie mógł być ponownie używany. Akumulator moż- na użytkować w zakresie temperatur -10– 40°C (14–104°F). Akumulator rozładowany. Naładować akumulator. Zaświeci się dioda LED błę- du. Zbyt wysoka różnica między ogniwami akumulatora (1V). Należy skontaktować się z dealerem. Akumulator nie uruchamia się. Bezpiecznik akumulatora jest przepalony. Wymienić bezpiecznik. Patrz Wymiana bezpiecznika na stronie 87

Wymiana bezpiecznika

1. Sprawdzić bezpiecznik. Przepalone złącze wskazuje

na przepalony bezpiecznik.

2. Ustawić przełącznik zasilania w pozycji OFF.

3. Zdjąć osłonę bezpiecznika (A). (Rys. 7)

4. Wymienić bezpiecznik (B).

5. Założyć osłonę bezpiecznika.

Transport, przechowywanie i utylizacja Transport i przechowywanie

• Dołączone akumulatory litowo-jonowe są zgodne z przepisami dotyczącymi towarów niebezpiecznych.

• Należy przestrzegać specjalnych zaleceń podanych na opakowaniu i etykietach dotyczących komercyjnych usług transportowych, także tych świadczonych przez inne firmy oraz spedytorów.

• Przed wysłaniem produktu należy porozmawiać z osobą przeszkoloną w zakresie materiałów niebezpiecznych. Przestrzegać wszystkich przepisów krajowych, które mają zastosowanie.

• Podczas umieszczania akumulatora w opakowaniu zabezpieczyć styki taśmą. Zapakować akumulator tak, aby ściśle przylegał do opakowania; pozwoli to zapobiec jego uszkodzeniu oraz innym niepożądanym zdarzeniom.

• Nie przechowywać akumulatora w miejscu, gdzie może występować prąd statyczny. Nie przechowywać akumulatora w metalowym pojemniku.

• Umieścić akumulator w suchym, nienarażonym na mróz i czystym miejscu, w którym panuje odpowiednia temperatura.

• Akumulator należy przechowywać w zakresie temperatur 5–25ºC (41–77°F). Należy chronić akumulator przed bezpośrednim nasłonecznieniem.

• Naładować akumulator od 30% do 50% przed dłuższym okresem jego przechowywania.

• Przed dłuższym okresem przechowywania akumulator należy wyczyścić. Utylizacja Produkty Husqvarna nie stanowią odpadów komunalnych i należy je utylizować jedynie w sposób podany w tej instrukcji.

• Należy przestrzegać lokalnych wymogów dotyczących utylizacji oraz wszystkich innych obowiązujących przepisów.

• Produkt i opakowanie należy poddawać recyklingowi we właściwym punkcie.

• Aby uzyskać więcej informacji na temat recyklingu i utylizacji produktu, należy skontaktować się z lokalnym dealerem Husqvarna. 1433 - 003 - 12.01.2023 87Dane techniczne Dane techniczne znajdują się na tabliczce znamionowej akumulatora.
