Ürün Tipi	Lityum-iyon (Li-ion) Pil
Model	BLi550X
Marka	Husqvarna
Nominal Gerilim	36 V
Kapasite	5,5 Ah
Ağırlık (yaklaşık)	1,3 kg
Boyutlar (U × G × Y)	130 × 80 × 95 mm
Kullanım Sıcaklığı	-10 °C ila 40 °C
Şarj Sıcaklığı	5 °C ila 40 °C
Uyumlu Şarj Cihazları	Husqvarna QC330, QC500
Şarj Göstergesi	5 LED (%0-20, %20-40, %40-60, %60-80, %80-100)
Tahmini Kullanım Süresi	Kullanılan alete göre değişir
Şarj Süresi (QC500 ile)	Yaklaşık 65 dakika
Özellikler	Otomatik durdurma, aşırı yük koruması, hata göstergesi, değiştirilebilir sigorta
Kullanım Amacı	Husqvarna elektrikli el aletlerine güç sağlama (çim biçme makinesi, budama makası, üfleyici vb.)
Montaj	Taşıma kemeri veya alete doğrudan montaj
Bakım	Kuru bir bezle temizleme; temiz terminaller; %30-50 şarjda depolama
Tahmini Kullanım Ömrü	Kullanıma bağlı olarak birkaç yüz döngü
Güvenlik	Suya daldırmayın, ısı/alevden uzak tutun, çocukların erişemeyeceği yerde saklayın
Geri Dönüşüm	Evsel atıklarla atmayın; pil toplama noktasına bırakın

Sık sorulan sorular - BLi550X HUSQVARNA

Husqvarna BLi550X pili nasıl şarj edilir?

Yalnızca Husqvarna QC330 veya QC500 şarj cihazı kullanın. Pili adaptöre takın, ardından adaptörü şarj cihazına yerleştirin. Yeşil LED iyi bir bağlantı olduğunu gösterir. Pilin tüm LED'leri yandığında ve adaptör %100 gösterdiğinde şarj tamamlanmıştır.

Pilin şarj süresi nedir?

QC500 şarj cihazı ile tam şarj yaklaşık 65 dakika sürer. Ortam sıcaklığına ve pil durumuna bağlı olarak süre değişebilir.

Pili diğer marka aletlerle kullanabilir miyim?

Hayır, BLi550X pili yalnızca Husqvarna elektrikli el aletleri için tasarlanmıştır. Farklı kullanım yaralanmalara veya pile zarar verebilir.

Pilin şarj olduğunu nasıl anlarım?

Pil üzerindeki LED göstergesi şarj seviyesini gösterir: 1 LED = %0-20, 2 LED = %20-40, 3 LED = %40-60, 4 LED = %60-80, 5 LED = %80-100. Adaptör ayrıca tam yüzdeyi gösterir.

Pilin hata LED'i yanıp sönerse ne yapmalıyım?

Bu bir sıcaklık sapması olduğunu gösterir: pil çok soğuk veya çok sıcaktır. Oda sıcaklığına ( -10 °C ile 40 °C arası) gelmesini bekleyin. Sorun devam ederse, yeniden şarj edin veya bir satıcıyla iletişime geçin.

Pilin sigortası nasıl değiştirilir?

Anahtarı kapatın, bir tornavida ile sigorta kapağını çıkarın, ardından yanmış sigortayı yenisiyle değiştirin. Kapağı kapatın. Sigorta, pilin üstündeki kapağın altında bulunur.

Şarjdan sonra pili şarj cihazında bırakabilir miyim?

Tamamen şarj olduktan sonra pilin şarj cihazına bağlı bırakılması önerilmez. Herhangi bir hasar veya yangın riskini önlemek için çıkarın.

Pil uzun süreli nasıl saklanır?

Kuru, temiz, don ve ışıktan uzak, 5 °C ile 25 °C arasında bir yerde saklayın. Depolamadan önce %30 ila %50 arasında şarj edin. Saklamadan önce temizleyin.

Pil tamir edilebilir mi?

Pili kendi başınıza sökmeye veya tamir etmeye çalışmayın. Tüm onarımlar yetkili bir Husqvarna bayisi tarafından yapılmalıdır. Sigorta, kullanıcı tarafından değiştirilebilen tek parçadır.

Pil ömrünün sonunda nasıl imha edilir?

Pili evsel atıklarla atmayın. Elektrikli ve elektronik ekipman toplama noktasına bırakın veya geri dönüşüm için Husqvarna bayinize başvurun.

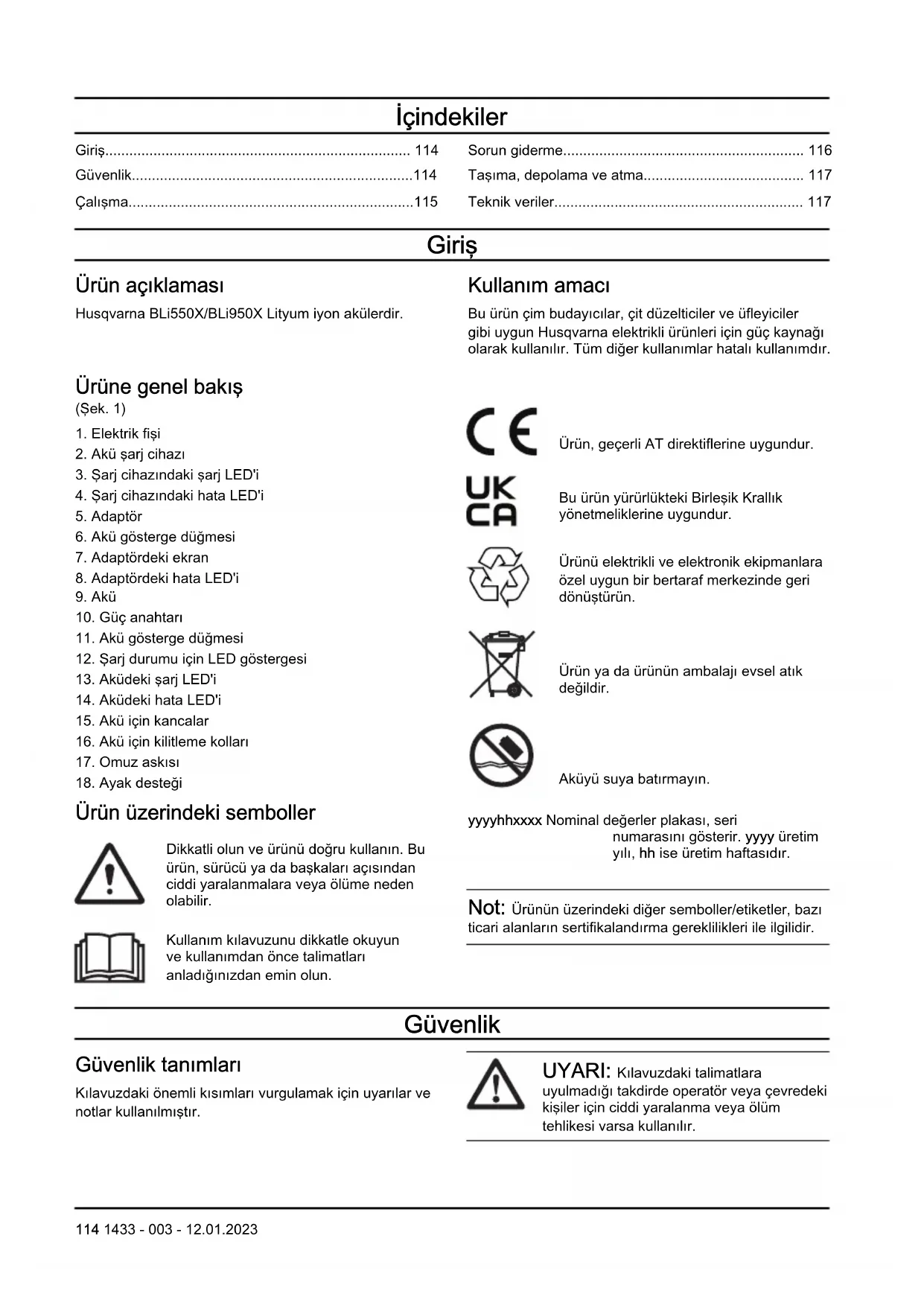

KULLANIM KILAVUZU BLi550X HUSQVARNA

Tasima, depolama ve atma. 117

Calisma. 115

Teknik veriler. 117

Giris

Urun açiklamasi

Husqvarna BLi550X/BLi950X Lityum iyon akülerdir.

Kullanim amaci

Bu urun cim budayiclar, cit dizelticiler ve üfleyiciler gibi uygun Husqvarna elektrikli urunleri icin guc kaynagi olarak kullanilir. Tum diger kullanimalr hatali kullanimdir.

Urune genel bakis

(Sek. 1)

1. Elektrik fisi
2. Akū sār Čihazi
3. Sarj cihazindaki sarj LED'i
4. Sarj cihazindaki hata LED'i
5. Adaptor
6. Akü österge Dügmesi
7. Adaptördeki ekran
8. Adaptördeki但她 LED'i
9. Akü
10. Güç anahtarı
11. Akü gõsterge dügmesi
12. Şar durumu yüzın LED östergesi
13. Aküdeki Şarj LEDi
14. Aküdeki hata LED'i
15. Akü icin kancelar
16. Akü icin kiliteme kollari
17. Omuz askisi
18. Ayak destegi

Urun, gecerli AT direktiflerine uygundur.

Bu urun yururlukteki Birlesik Krallik yonetmeliklerine uygundur.

Urunu elektrkli ve elektronik ekipmanlara özel uygun bir bertaraf merkezinde geridonustürn.

Urun ya da urunun ambalaji evsel atik degildir.

Akuyuuya batirmayin.

yyyyhhxxx Nominal degerler plakasi, seri numarasini gosterir. yyyy uretim yll, hh ise uretim haftasidir.

Not: Ürünün üzerindeki dhe semboller/etiketler, bazı ticari alanın sertifikalandirma gereklilikleri ile ilgilidir.

Urun uzerindeki semboller

Dikkatli olun ve urunu dokru kullanin. Bu urun, sürucu ya da baskaları acisindan ciddi yaralanmalara veya olume neden olabilir.

Kullanim kilavuzunu dikkatle okuyun ve kullanimdan once talimatlari anladiginizdan emin olun.

Güvenlik

Güvenlik tanımları

Kilavuzdaki onemli kismlari vurgulamak icin uyarilar ve notlar kullanilmistir.

UYARI: Kilavuzdaki talimatlara uyulmadigi takdirde operatör veya cevredekİ kisiler icin ciddi yaralanma veya olüm tehlikesi varsa kullanilir.

DIKKAT: Kilavuzdaki talimatlara uyulmadigi takdirde urunun, diger malzemelerin veya cevrenin zarar gorme riski oldugunda kullanilir.

Not: Belirli bir durumda bilgi verilmesi gerektiginde kullaniler.

Önemli güvenlik talimatlari

UYARI: Tum guvenlik uyarilarin ve talimatlari okuyun. Uyarilar ve talimatlarin goz ard edilmesi elektrik carpmasina, yangina ve/veya ciddi yaralanmalara neden olabilir.

Not: Tum uyarilari ve talimatlari kaydedin.

Husqvarna original akulerini sarj etmek icin sadece QC330 veya QC500 aku sarj cihazi kullanin. Piller yazilim sifresine sahiptir.
- Adaptör gerektiginde yalnizca Husqvarna Tip BLiX Adaptörü kullanin.
- Ilgili Husqvarna ürünleri icin güç kaynagl olarak yalınizca Şarj edilebilir BLi550X/BLi950X akülerini kullanin. Yaralanmayi onlemek icin aküyü böcka cihazları güç kaynagl olarak kullanmayin.
- Akuyu veya adaptoru kablodan tutarak kaldirmayin. Aku sar cihazini guc cikisindan cikarmak icin fisi cekin. Guc kablosunucekmeyin.
- Akuyu parçalarina ayirmaya veya onarmaya calismayin. Tum onarim islemleri yalnizca yetkili bayi tarafindan yapilmalidir.

• Akuyu doğrudan Güneş ilşigindan, ilş kaynaklarindan veya açık alevden uzak tutun. Akü yaniklara ve/veya kimyasal yaniklara neden olabilir.
• Aküde korozyona neden olabilecek ortamlardan aküyu uzak tutun.
• Hatali veya hasarli akuleri veya akü Şarj cihazları kullanmayın.
• Akuyu mekanik darbelere maruz birakmayin.
• Akuyu kullanana kadar ambalajindan cikarmayin.
• Aküde sizi nı varsa sivin n vucudunuza vya gozlerinize temas etmesine izin vermeyin. Siviya dokunursaniz etkilenen bolgeyi bol su ve sabunla yikayip tibi yardim alin. Si'i gozunüze kaçarsa ovmayin ancak gozlerinizi suyla en az 15 dakika yikayin ve tibi yardim alin.
• Akuyu cocuklardan uzakta tutun.
• Akuyu temiz ve kuru tutun.
• Akü terminalleri kirlenirse temiz ve kuru bir bezlesilin.
• Akü kablolarinı su, yaq veya keskin kenarlı cisimlerden uzakta tutun. Akü kablolarin bükülmediğinden ve kaplara, Çṭilere veya benzeri yerlere takımadiğindan emin olun.
  Tamamen doldugunda akuyu sarj cihazina baglil olarak birakmayin.
• Kullanmadiginiz zamanlarda ve tasima sirasinda akuyu urunden cikarin.
• Aküleri Çivi, vida veya Türkiye herat gibi metal nesnelerden uzak bir yerde saklayın.
• Kuşam askiligi tirmanmak icin kullanmayın. Kuşam askilik tirmanmaya uygun degildir. Kuşam askiligi hatali kullanilmasi yaralanmaya neden olabilir.

Calisma

Calisma

• Akü ilk defa kullanilmadan.Once Şarj edilmidelir. Her zaman Husqvarna QC330 veya QC500 akü Şarj cihazi kullanin.
• Akuyu yalnizca ortam sicutigi -10°C (14°F) ile 40°C (104°F)arasindayken kullanin.
• Akū sār cihazīn yalɪnzca ortam sɪcakligi 5°C (41°F)
  ile 40°C (104°F)arasindayken kullanin.
• Akü sicutligi 50°C (122°F) üzerindeyse akü Şarj olmaz.
• Akünun Şarj durumu hakkında bilgi almak ilen akü Gösterge Düğmesine basin.

Akuyu sarj etme

Not: Aküyü ilk defa kullanacaksaniz Şarj edin. Yeni bir akünün Şarj 30 seviyesindeğir.

DIKKAT: Akuyu yalnizca 5^ (41^) ile 40^ (114^) arasindaki ortam sicutiklarinda sarj edin.

1. Akünun kuru oldugundan emin olun.
2. Akuyu adaptore baglayin. (Sek. 2)
3. Adaptörü pil Şarci hizına yerleştinir.
4. Akü Şarj cihazınin üzerindekihesive LED'in yundiğindan emin olun. Bu, adaptor ve akün dinogruksekilde baglandi anlamina gelir.
5. Akü üzerindeki:tüm LED'ler yandiğinda ve adaptorör %100'ü gosterdiginde akü tam olarak Şarj olmustr. Adaptör, Şarj durumunu %1lik adımlarla goisterir. Şarj ileminin basinda kucuk sapmalar olabilir.
6. Akü Şarj cihazınin elektrik prizıyte baglantınsın kesmek icin fişi Çekın. Kabloyu Çekmeyin.

7. Adaptöräku sarj cihazindan cikarin.

8. Akuyu adaptörden Çikarin.

Akuyu calistirma

• Akünun Güç anahtarı ACIK konumuna getirin. Bkz. Ürüne genel bakış sayfada: 114. Yeşil LED yanana kadar bekleyin.

Not: Akü kullanilmadiğinda otomatik olarak durur.

Akü LED goftergesi

Ekranda, Şarj durumu ve aküyle ilgili sorun olup olmadiği gosterilir.

LED güstergesi Akü durumu
Tüm LED'lerin,isiYGyanıyor	Akü %80 - %100 doludur.
4 LED,isiYGyanar Akü	%60 - %80 doludur.
3 LED,isiYGyanıyor Akü	%40 - %60 doludur.
2 LED,isiYGyanıyor Akü	%20 - %40 doludur.
1 LED,isiYGyanar Akü	%0 - %20 doludur.

Omuz askisini ayarlama

1. Omuz askisini Çiçarmak icin Düğmeye (C) basin ve omuz askisini (A) dondürun. (Sek. 3)

2. Omuz askisini konumdan birine (B) takin.

3. Omuz askisini dondurerek kilitleyin.

Akuyu kuşam askılığa takma

UYARI: Yalnizca original Husqvarna piller kullanin.

1. Akünun tamamen Şar olduğundan emin olun.
2. Kilitleme kollarini Çekin. Bkz. Ürüne genel bakış sayfada: 114.
3. Akuyu kusam askiliin kancelarina takin.
4. Akuyu kilitlemek icin kilitleme kollarim itin.

Akuyu el tipi Husqvarna urunune\ bağlama

Not: Çim budayı aksesuari (A) kullanıyoranı aküyu,—baglamadan,—once aksesuari)—kuşam—askında"—takın.(Şek. 4)

1. Akuyu el tipl Husqvarma urunune baglayin. (Sek. 5)
2. Kabloyu kuşam askilıga takın.

Dal korumasini takma

Dal koruması, akü koluna dallarin sikişması durumunda meydana gelebilecek kazaları onler.

Dal korumasini (A) tutma yerine yerleştinir. (Sek. 6)

Sorun giderme

Sorun giderme

Belirtiler Neden Çüzüm
Akü uyarı LED'l yanıp sönir.	Sıçakkı sapması. Akü kullanmak icin faz- la soğuk veya fazla sıçaktır.	Akünün soğumasıni bekleyin veya isin-ması icin kapal mekana taşıyın. AküDOG- ru sıçakkı geldışınde tekrar kullanilabi- lir. Aküyu -10°C (14°F) ile 40°C (104°F)arasindaki ortam sıçakkılarindo kullanın.
	Akü boştur. Aküyü Şarj edin.
Akü uyarı LED'l yanar. Akü hücreleriarasındaki farkçok buyük(1 V).	Bayinize basvurun.
Akü calısmıyor. Akü sigortası	atm;, Sigortayı degişirin. Bkz.	Sigortayıdehyis- tirme sayfada: 116.

Sigortayi degistirme

1. Sigortayi kontrol edin. Yanmış konektör sigortanı attıgünı gosterir.

2. Guc anahtarinI KAPALI konumuna getirin.

3. Sigorta kapağıni (A) Çikarin. (Tek. 7)

4. Sigortay (B) degistirin.
5. Sigorta kapağıni takın.

Taşima, depolama ve atma

Taşima ve saklama

• Ürün ile birlikte verilen Lityum iyon aküler, Tehlikeli Maddeler Yönetmeliklerinin gereksinimlerini karsılamaktadır.
• Ticari amaçli taşa islemlerinde üçuncu taraflar ve araci sirketlerin belirtikleri de dahil olmak üzere, ambalaj ve etiketler üzerindeki özel gereksinilmere uyun.
• Ürünü gondermeden önce tehlikeli maddeler konusunda özel erfolim almı bir kılıyleGORsun. Yürūlukteki:tüm ulusal yönetmelijklere uyun.
• Aküyü bir ambalaja yerleştreceğiniz zaman kontaklari bantlayin. Aküyü ambalajicine hasar ve kazaları engelleyecek sekilde yerleştinir.
• Aküyü statik elektrigin olusabileceşi yerlerde saklamayın. Aküyü metal bir kutuda tutmayın.

• Akuyu dokru sicutlktaki kuru, buzlanmayan ve temiz bir yere koyun.

• Akuyu sicutligin 5^ (41^) ile 25^ (77^) arasinda oldugu ortamlarda saklayin. Akuyu gunesisigindan uzak tutun.
  Uzun sureli depolamadan once akuyu % 30 - % 50 arasindaki bir seviyeye kadar sarj edin.

• Akuyu depoya kaldirmadan once temizleyin.

Atma

Husqvarna urunleri evsel atik degildir ve yalinizca bu kilavuzda belirtilen sekilde bertaraf edilmelidir.

• Yerel bertaraf gerekliliklerine veGPCERI duzenlemelere uyun.
• Ürünü ve ambalaji uygun bir atik tesisinde geridönustürün.
• Ürünün geri donusümü ve bertarafa hakkinda daha fazla bilgi icin yerel Husqvarna bayinizleGORüzün.

Teknik veriler

Teknik veriler icin akünun nominal değerler plakasinabakin.

Türk ithalat Şirketi daha fazla bilgi icin temas edilecek:

Cullas Orman Bahçé ve Tarim Mak. San. Tic. A.§.

Suadiye Mh. Bagdat Cd. No:455/4

Kadikoy-34740 Istanbul/Turkiye

Telefon: [phone]
