Produkttype	Lithium-ion batteri (Li-ion)
Model	BLi550X
Mærke	Husqvarna
Nominel spænding	36 V
Kapacitet	5,5 Ah
Vægt (cirka)	1,3 kg
Dimensioner (L × B × H)	130 × 80 × 95 mm
Driftstemperatur	-10 °C til 40 °C
Opladningstemperatur	5 °C til 40 °C
Kompatible opladere	Husqvarna QC330, QC500
Ladeindikator	5 LED (0-20%, 20-40%, 40-60%, 60-80%, 80-100%)
Vejledende driftstid	Varierer afhængigt af det anvendte værktøj
Opladningstid (med QC500)	Cirka 65 min
Funktioner	Automatisk stop, overbelastningsbeskyttelse, fejlindikator, udskiftelig sikring
Tilsigtet brug	Strømforsyning til Husqvarna elværktøj (græstrimmer, hækkeklipper, løvblæser osv.)
Fastgørelse	Bæresele eller direkte montering på værktøjet
Vedligeholdelse	Rengøring med en tør klud; rene terminaler; opbevaring med 30-50% ladning
Estimeret levetid	Flere hundrede cyklusser afhængigt af brug
Sikkerhed	Må ikke nedsænkes, må ikke udsættes for varme/ild, holdes uden for børns rækkevidde
Genbrug	Må ikke smides i husholdningsaffald; afleveres på indsamlingssted for batterier

Ofte stillede spørgsmål - BLi550X HUSQVARNA

Hvordan oplader jeg Husqvarna BLi550X batteriet?

Brug kun en Husqvarna QC330 eller QC500 oplader. Sæt batteriet på adapteren, og sæt derefter adapteren i opladeren. Den grønne LED indikerer en god forbindelse. Opladningen er færdig, når alle batteriets LED'er lyser, og adapteren viser 100 %.

Hvad er batteriets opladningstid?

Med QC500 opladeren tager en fuld opladning cirka 65 minutter. Tiden kan variere afhængigt af omgivelsestemperaturen og batteriets tilstand.

Kan jeg bruge batteriet med andre værktøjsmærker?

Nej, BLi550X batteriet er udelukkende designet til Husqvarna elværktøj. Anden brug kan medføre personskade eller beskadige batteriet.

Hvordan ved jeg, hvornår batteriet er fuldt opladet?

LED-indikatoren på batteriet viser ladeniveauet: 1 LED = 0-20 %, 2 LED = 20-40 %, 3 LED = 40-60 %, 4 LED = 60-80 %, 5 LED = 80-100 %. Adapteren viser også den nøjagtige procentdel.

Hvad gør jeg, hvis batteriets fejl-LED blinker?

Dette indikerer en temperaturafvigelse: batteriet er for koldt eller for varmt. Lad det køle af eller varm det op til stuetemperatur (mellem -10 °C og 40 °C). Hvis problemet fortsætter, genoplad det eller kontakt en forhandler.

Hvordan udskifter jeg batteriets sikring?

Sluk for kontakten, fjern sikringsdækslet med en skruetrækker, og udskift den defekte sikring med en ny. Luk dækslet. Sikringen sidder under dækslet på toppen af batteriet.

Kan jeg lade batteriet sidde på opladeren efter opladning?

Det anbefales ikke at lade batteriet være tilsluttet opladeren, når det er fuldt opladet. Tag det ud for at undgå forringelse eller brandfare.

Hvordan opbevarer jeg batteriet i længere tid?

Opbevar det et tørt, rent sted, frostfrit og mørkt, mellem 5 °C og 25 °C. Oplad det til 30-50 %, inden det lægges væk. Rengør det før opbevaring.

Kan batteriet repareres?

Forsøg ikke at adskille eller reparere batteriet selv. Enhver reparation skal udføres af en autoriseret Husqvarna forhandler. Sikringen er den eneste del, der kan udskiftes af brugeren.

Hvordan bortskaffer jeg batteriet ved endt levetid?

Smid ikke batteriet i husholdningsaffaldet. Aflever det på et indsamlingssted for elektrisk og elektronisk udstyr eller kontakt din Husqvarna forhandler for genbrug.

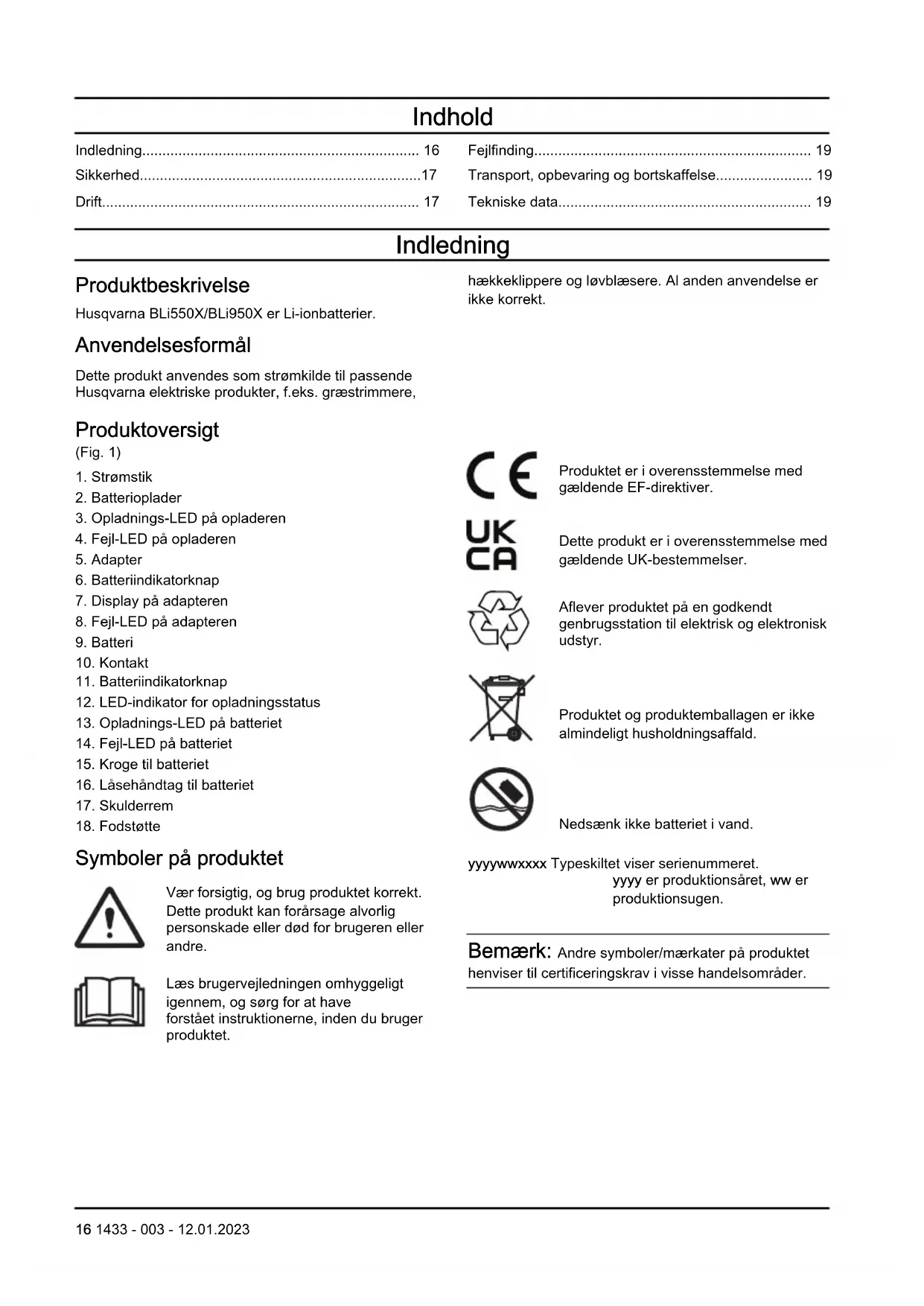

BRUGSANVISNING BLi550X HUSQVARNA

hakkeklippere og Iovblaesere. Al anden anvendelse er\ ikke korrekt.

Anvendelseformål

Dette produit anwendes som strømkilde til passende Husqvarna elektriskeprodukter, f.eks. graestrimmere,

Produktoversigt

(Fig. 1)

1. Strømstik
2. Batterioplader
3. Opladinings-LED på opladenen
4. FejI-LED pa opladeren
5. Adapter
6. Batteriindikatorknap
7. Display pa adapteren
8. FejI-LED pa adapteren
9. Batteri
10. Kontakt
11. Batteriindikatorknap
12. LED-indikator for opladinngsstatus
13. Opladnings-LED på batteriet
14. Fejl-LED på batteriet
15. Kroge til batteriet
16. Lasehandtag til batteriet
17. Skulderrem
    18.Fodstotte

Symboler på produitet

Vær forsigtig, og brug produktet korrekt. Dette produit kan forårsage alvorlig personskade eller død for brugeren erler andre.

Laes brugervejledningen omhyggeligt igennem, og sorg for at have forstaet instruktionerne, inden du bruger Produktet.

Produktet er i overensstemmelse med gaelende EF-direktiver.

Dette produit er i overensstemmelse med gaelende UK-bestemmelser.

Aflever produit tø en godkendt genbrugsstation til elektrisk og elektronisk udstyr.

Produktet og produktemballagen er/DDK alminderigt husholdningsaffald.

Nedsaenkkke batteriet i vand.

yyyywwxxx Typeskiltet viser serienummeret.
yyyy er Produktionsaret, ww er Produktionsugen.

Bemærk: Andre symboler/mærkater på produit henviser til certificeringskrav i visse handelsområder.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsrregler og bemaerkninger bruges til at pege pa saerligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis foreen udsætter sig selv eller omkringstaende personer for risiko for persorskade aller ødsfald ved tilssedesættelse af instructionerne i brugsanvisingen.

BEMAERK: Bruges, hvis der er risiko for skader på produitet, andre materialer ull det omgivende omrade ved tilssideseuttelse af instruktionerne i brugsanvisingen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

Vigtige sikkerhedsinstruktioner

ADVARSEL: Laes alle

Bemærk: Følg alle advarsler og anvisninger

• Brug kun batteriopladerne, QC330 eller QC500 til at oplade Husqvarna originale batterier. Batterierne er softwarekrypteret.
• När en adapter er päkrævet, mær kun bruges BLiX-adaptere fra Husqvarna.

• Brug kun BLi550X/BLi950X batterier, der er genopladelige, som strømforsyning til de relaterede Husqvarna produiter. For at undgå personskade, på batteriet ikke anvendes som strømforsyning til andre produiter.

• Løft ikke batteriet eller adapteren ved hjælp af kablet. Træk stikket ud for at afbryde batteriopladeren fra en stikkontakt. Træk ikke i strømkablet.

• Forsøg aldrig at adskille eller reparere batteriet. Reparationer ma kun udfores af en autoriseret forhandler
• Hold batteriet væk fra sollys, varme og aben ild. Batteriet kan medføre forbrændinger og/eller kemiske forbrændinger.
• Hold batteriet væk fra miljøer, som kan forårsage korrosion på batteriet.
• Brug/DD: defective or defective in the form of a defect, defect, or defect.
• Du mä ikke forårsage mekanisk chok på batteriet.
• Tag/DD: batteriet ud af emballagen, f#r du skal bruge det.
• Hvis batteriet lækker, skal du sorge for, at væsken ikke kommer i kontakt med hud eller øjne. Ved berøring af væsken skal området skylles med en stor mængde vend og sæbe, hvorefter der opsøges lægehjælp. Hvis du fær væske i øjnene, på du ikke ginue øjnene. Sørg for at skylle dem med rigeligt vend i mindst 15 minutter, og søg derefter lægehjælp.
  Opbevar batteriet utilgengeligt for børn.
• Hold batteriet rent og tørt.
• Aftør batteripolerne med en ren og tør klud, hvis des skulle blive snavsede.
• Hold batterikablerne væk fra vand, olie og skarpe kanter. Sorg for, at batterikablerne ikke bliver klemt i døre, hegn eller lignende.
• Lad/DD: tildt till bateriopladeren, nad det er fuldt opladet.
• Fjern batteriet fra produktet, nár du ikke bruger det, og under transport.
  Opbevar batterierne væk fra metalgenstande som f.eks. som, skruer og smykker.
• Brug/DD: ledningsnettet til klatring. Ledningsnettet er/DD: godkendt til klatring. Forkert brug af ledningsnettet kan forarsage skader.

Drift

Drift

• Batteriet skal lades op, inden det tages i brug feste gang. Brug altid Husqvarna QC330 eller QC500 batterioplader.
• Brug kun batteriet ved en omgivende temperatur pamellem -10°C (14°F) og 40°C (104°F).
• Brug kun batteriopladeren ved en omgivende temperatur på mullem 5^ (41^) og 40^ (104^) .

• Batteriet oplades/DD, hvis batteriets temperatur er hoge end 50^ (122^)

• Tryk på batteriindikatorknappen for at få oplysninger om status for opladning af batteriet.

Opladning af batteriet

Bemærk: Oplad batteriet, hvis det er første gang, du bruger det. Et nyt batteri er kun 30% oplatet.

BEMAERK: Oplad kun batteriet ved omgivende temperaturer mellem 5^ (41^) og 40^ (114^) .

1. Kontroller, at batteriet er tort.
2. Tilslut batteriet til adaptersen. (Fig. 2)
3. Sæt adaptersen i batteriopladeren.
4. Kontroller, at den gronne LED-indikator pa batteriopladeren taendes. Det betyder, at adapteren og batteriet er tilsluttet korrekt.
5. Nár alle LED'erne på batterietændes, og adapteren viser 100%, er batteriet fuldt oplatet.

Adapteren viser opladningsstatus i trin a 1% . Små afvigelser kan forekomme i starten af opladningen.

• Skub batteriets Kontakt til positionen ON. Se Produktoversigt på side 16. Vent, indtil den grønne LED-indikatorændes.

Bemærk: Batteriet stopper automatisk, nár det...,\ ikke bruges.

LED-indikator for batteri

Displayet viser status for ladetilstand, og om der er problemer med batteriet.

LED-indikator	Batteristatus
Alle LED-lamper er tatsäch	Batteriet er oplatet 80-100%.
4 LED-lamper er tatsäch	Batteriet er oplatet 60-80%.
3 LED-lamper er tatsäch	Batteriet er oplatet 40-60%.
2 LED-lamper er tatsäch	Batteriet er oplatet 20-40%.

LED-indikator Batteristatus
1 LED-lampe er taendt	Batteriet er opladet 0-20%.

Sādan justeres skulderremmen

1. Tryk pa knappen (C), og drej skulderremmen (A) for at udlose den. (Fig. 3)
2. Fastgor skulderremmen i 1 af de 3 positioner (B).
3. Drej skulderremmen for at lase det.

Sádan tilsluttes batteriet til ledningsnettet

ADVARSEL: Brug kun originale Husqvarna-batterier.

1. Kontroller, at batteriet er fuldt opladt.
2. Træk lasehandtagene ud. Se Produktoversigt paskide 16.
3. Fastgor batteriet til krogene pa ledningsnettet.
4. Tryk på lasehandtagene for at lase batteriet.

Sādan tilsluttes batteriet til det händholdte Husqvarna-produkt

Bemark: Hvis du bruger tilbehoret (A) for graestrimmere, skal du fastgore tilbehoret til ledningsnettet, for du slutter strom til batteriet.(Fig. 4)

1. Tilslut batteriet til det händholdte Husqvarna-produkt. (Fig. 5)
2. Fastgør kablet til ledningsnettet.

Sādan monteres grenbeskyttelsen

Grenbeskyttelsen forhindrer ulykker, der kan opsta, hvis grene kan blive viklet ind i handtaget pa batteriet.

• Sæt grenbeskyttelsen (A) iHandtaget. (Fig. 6)

Fejlfinding

Fejlfinding

Symptomer Årsag Løsning
Batteriets fejl-LED blinker. Temperaturafvigelse, batteriet er for koldt aller for varmt til brug.	Lad batteriet køle ned, eller flyt det inden-dørs, på det kan varmes op. Når batteriet har den korrekte temperatur, kan det bru-gesigen. Brug batteriet i omgivende tem-peraturer mellem -10°C (14°F) og 40°C (104°F).
	Batteriet er afladet. Oplad batteriet.
Batteriets fejl-LED tændes. Battericelleforskellen er for stor (1 V). Snak med din forhandler.
Batteriet starter ikke. Batterisikringen er sprængt. Udskift sikringen. Se Udskiftning af sikrin-gen på side 19.

Udskifting af sikringen

1. Undersog sikringen. En overbrændt sikring kan identificeres via den brændte konnektor.

2. Saat kontakten i positionen OFF.

3. Fjern sikringsdaekslet (A). (Fig. 7)

4. Udskift sikringen (B).
5. Monter sikringsdaekslet.

Transport, opbevaring og bortskaffelse

• De medfølgende li-ion-batterier overholder lovkravene vedrørende farlig gods.
  Overhold de saerlige krav vedrorende emballage og etiketter til commerciel transport, ogsa fra tredjeparter og speditor.
• Tal med en person med specialuddannelse i farlicht materiale, for du sender produit. Overhold alle geldende nationale bestemmelier.
• Sæt tape på kontakterne,ær batteriet lægges i en pakke. Pak batteriet fast i pakken for at undgå skader og uheld.
• Batteriet mä ikke opbevares på steder, hvor statisk elektricitet kan forekommen. Opbevar ikke batteriet i en metalkasse.

• Placer produit et tört, frostfrit og rent sted med korrekt temperatur.

• Placer produit t à steder, hvor temperaturen er mellem 5^ (41^) og 25^ (77^) . Opbevar ici batteriet i sollys.

• Oplad batteriet 30% til 50% , før du sætter det til opbevaring i længere tid.
• Rengør batteriet, for du saetter det til opbevaring.

Bortskaffelse

Husqvarna-produkter er/DDek husholdningsaffald og maku kun bortskaffes som angivet i donne manual.

Overhold de lokale krav til bortskaffelse og de gaelende regler.
- Genbrug produit og emballagen på en relevant godkendt miljostation.
- Tal med din lokale Husqvarna-forhandler for yderligere oplysninger om, hvordan du genbruger og kassererproduktet.

Tekniske data

Symboler på produitet

Vær forsiktig, og bruk produit riktig. Dette produit kan.fore til alvorlig personskade eller død for operatoren erler andre.

Produktet og produktemballasjen er ikke restavfall.

Merk: Hvis det er Forste gang du bruker batteriet, ma du lade det. Et nytt batteri er bare 30% ladet.

OBS: Bare lad batteriet i omgivelsestemperaturer mellom 5^ (41^) og 40^ (114^) .

1. Kontroller at batteriet er tort.
2. Koble batteriet til adaptersen. (Fig. 2)
3. Sett adapteren i batteriladeren.
4. Kontroller at den gronne ladelampen på laderen tennes. Det betyr at adaptersen og batteriet er korrektSAMmenkoblet.
5. När alle LED-indikatorene på batteriet lyser og adaptereren viser 100%, er batteriet fulladet. Adapteren viser ladestatus i trinn på 1%. Det kan forekommen små avvik ved begynnelsen av ladeprosessen.

6. For á koble laderen fra stikkontakten drar du i stopselet. Ikke dra i ledningen.

7. Fjern adapteren fra batteriladeren.

8. Ta batteriet ut av adaptersen.

Slik starter du batteriet

• Skyv strømbryeren på batteriet til PÅ. Se Produktoversikt på side 80. Vent til den grønne indicatorlampen tennes.

Slik fester du batteriet til det händholdte Husqvarna-produktet

Merk: Hvis du bruker tilbehoret (A) for gresstrimmere, fester du tilbehoret til selen for du kobler til batteriet.(Fig. 4)

1. Koble batteriet til det händholdte Husqvarnaproduktet. (Fig. 5)
2. Fest kabelen til selen.

Slik monterer du grenbeskyttelsen

Symboler på Produkten
