Produkta veids	Litija jonu akumulators (Li-ion)
Modelis	BLi550X
Zīmols	Husqvarna
Nominālais spriegums	36 V
Jauda	5,5 Ah
Svars (aptuveni)	1,3 kg
Izmēri (G × P × A)	130 × 80 × 95 mm
Lietošanas temperatūra	-10 °C līdz 40 °C
Uzlādes temperatūra	5 °C līdz 40 °C
Saderīgi lādētāji	Husqvarna QC330, QC500
Uzlādes indikators	5 LED (0-20%, 20-40%, 40-60%, 60-80%, 80-100%)
Aptuvenais darbības laiks	Mainīgs atkarībā no izmantotā instrumenta
Uzlādes laiks (ar QC500)	Aptuveni 65 min
Funkcijas	Automātiska izslēgšanās, aizsardzība pret pārslodzi, kļūdas indikators, nomaināms drošinātājs
Paredzētais lietojums	Husqvarna elektroinstrumentu barošana (zāles pļāvējs, dzīvžoga šķēres, pūtējs utt.)
Stiprinājums	Nēsāšanas siksna vai tieša montāža uz instrumenta
Apkope	Tīrīšana ar sausu drānu; tīri kontakti; uzglabāšana ar 30-50% uzlādi
Paredzamais kalpošanas laiks	Vairāki simti ciklu atkarībā no lietošanas
Drošība	Neiegremdēt, nepakļaut karstumam/ liesmām, turēt bērniem nepieejamā vietā
Pārstrāde	Neizmest sadzīves atkritumos; nodot bateriju savākšanas punktā

Bieži uzdotie jautājumi - BLi550X HUSQVARNA

Kā uzlādēt Husqvarna BLi550X akumulatoru?

Izmantojiet tikai Husqvarna QC330 vai QC500 lādētāju. Pievienojiet akumulatoru adapterim, pēc tam ievietojiet adapteri lādētājā. Zaļā LED norāda labu savienojumu. Uzlāde ir pabeigta, kad visas akumulatora LED iedegas un adapteris rāda 100%.

Kāds ir akumulatora uzlādes laiks?

Ar QC500 lādētāju pilna uzlāde aizņem aptuveni 65 minūtes. Laiks var atšķirties atkarībā no apkārtējās temperatūras un akumulatora stāvokļa.

Vai es varu izmantot akumulatoru ar citu zīmolu instrumentiem?

Nē, BLi550X akumulators ir paredzēts tikai Husqvarna elektroinstrumentiem. Cita lietošana var izraisīt traumas vai sabojāt akumulatoru.

Kā uzzināt, kad akumulators ir uzlādēts?

Akumulatora LED indikators parāda uzlādes līmeni: 1 LED = 0-20%, 2 LED = 20-40%, 3 LED = 40-60%, 4 LED = 60-80%, 5 LED = 80-100%. Adapteris arī rāda precīzu procentuālo daudzumu.

Ko darīt, ja akumulatora kļūdas LED mirgo?

Tas norāda uz temperatūras novirzi: akumulators ir pārāk auksts vai pārāk karsts. Ļaujiet tam atdzist vai sasildīt līdz istabas temperatūrai (starp -10 °C un 40 °C). Ja problēma turpinās, uzlādējiet to vai sazinieties ar izplatītāju.

Kā nomainīt akumulatora drošinātāju?

Izslēdziet slēdzi, noņemiet drošinātāja vāciņu ar skrūvgriezi, pēc tam nomainiet izdegušo drošinātāju ar jaunu. Aizveriet vāciņu. Drošinātājs atrodas zem vāciņa akumulatora augšpusē.

Vai es varu atstāt akumulatoru uz lādētāja pēc uzlādes?

Nav ieteicams atstāt akumulatoru pievienotu lādētājam pēc pilnas uzlādes. Atvienojiet to, lai izvairītos no bojājumiem vai ugunsgrēka riska.

Kā uzglabāt akumulatoru ilgtermiņā?

Uzglabājiet to sausā, tīrā vietā, pasargājot no sala un gaismas, temperatūrā no 5 °C līdz 25 °C. Pirms uzglabāšanas uzlādējiet to līdz 30% līdz 50%. Pirms uzglabāšanas notīriet to.

Vai akumulatoru var salabot?

Nemēģiniet pats izjaukt vai labot akumulatoru. Jebkuru remontu jāveic pilnvarotam Husqvarna izplatītājam. Drošinātājs ir vienīgais elements, kuru lietotājs var nomainīt.

Kā utilizēt akumulatoru pēc tā kalpošanas laika beigām?

Neizmest akumulatoru sadzīves atkritumos. Nododiet to elektrisko un elektronisko iekārtu savākšanas punktā vai sazinieties ar savu Husqvarna izplatītāju, lai to pārstrādātu.

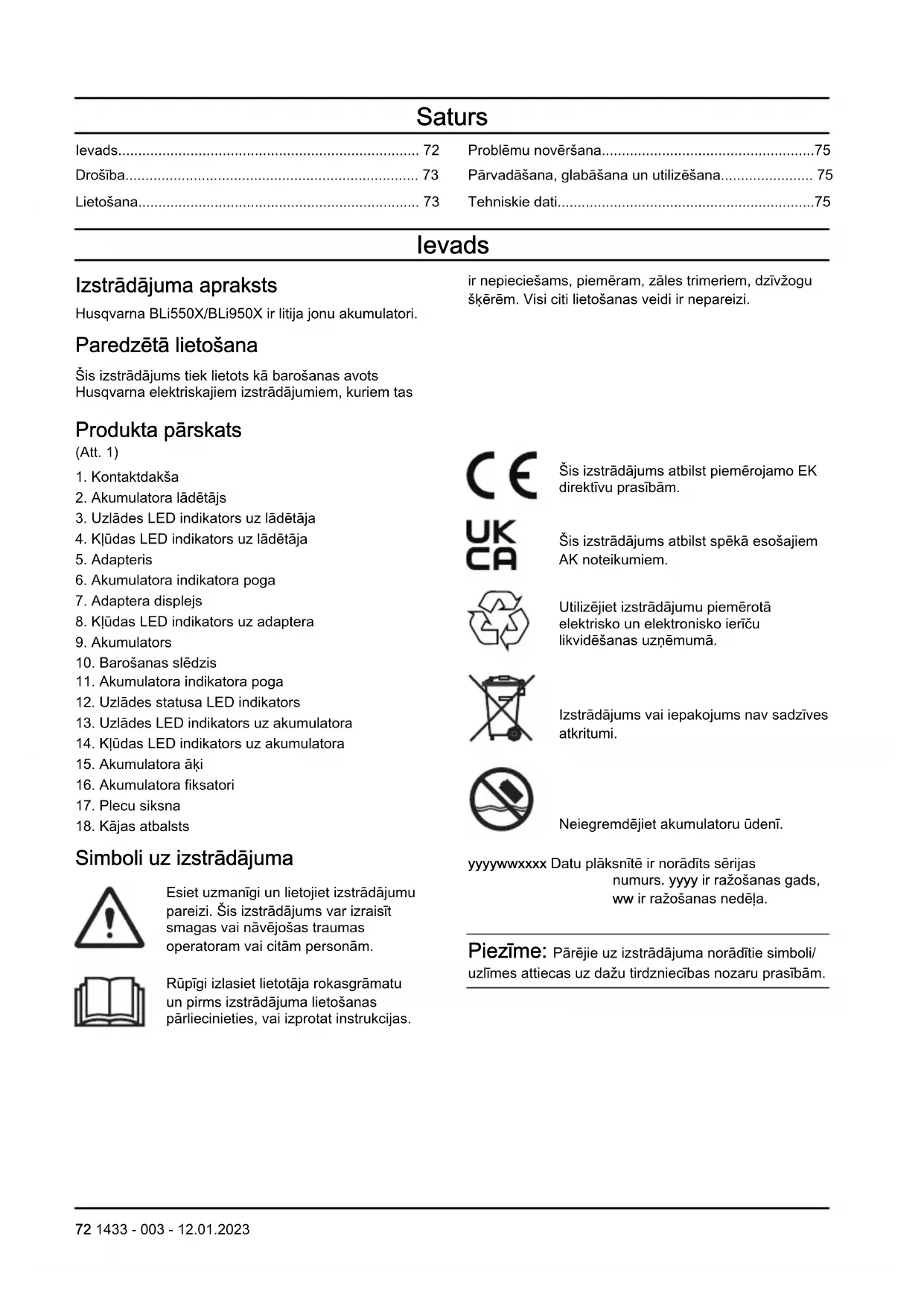

LIETOŠANAS INSTRUKCIJA BLi550X HUSQVARNA

pvz., zoliapovems, gyvatvoriu zirklems ir pustuvams. Kitiems tikslamsjis nenaudotinas.

Gaminio apžvalga

(Pav. 1)

Izstrādājuma apraksts

Husqvarna BLi550X/BLi950X ir litija jonu akumulatori.

ir nepiecesams, piemeram, zales trimeriem, dzivzogu skerem. Visici lietosanas veidi ir nepareizi.

Paredzêta lietošana

Sis izstradajums tiek lietots kā barošanas avots

Husqvarna elektriskajiem izstradajumiem, kuriem tas

Produkta pärskats

(Att. 1)

1. Kontaktdaksa
2. Akumulatora lidetajs
3. Uzlades LED indicators uz lidetaja
4. Klūdas LED indicators uz lādēṭaja
5. Adapteris
6. Akumuladora indicatora poga
7. Adaptera displejs
8. Klūdas LED indicators uz adapters
9. Akumulators
10. Barosanas sledzis
11. Akumulatora indikatora poga
12. Uzlades statusa LED indicators
13. Uzlades LED indicators uz akumulatora
14. Klūdas LED indicators uz akumulatora
15. Akumulatora Āki
16. Akumulatora fiksatori
17. Plecu siksna
18. Kājas atbalsts

Simboli uz izstrādājuma

Esiet uzmanigi un lietojiet izstradajumpareizi. Sis izstradajums var izraisitsmagas vai navejoas traumasoperatoram vai citam personam.

Rupigi izlasiet lietotaja rokasgramatu un pirms izstradajuma lietošanas parliecinieties, vai izprotat instrukcjjas.

Sis izstradajums atbilst piemerojamo EK direktivu prasibam.

Sis izstradajums atbilst spek a esosajiem AK noteikumiem.

Utilizejiet izstradajumu piemerotalelektrisko un elektronisko iericulikvideesanuznemuma.

Izstrādājums vai iepakojums nav sadzīves atkritumi.

Neiegremdejiet akumulatoru udeni.

yyyywwxxx Datu plaksnite ir noradits serijas numurs. yyy ir razoanas gads, wwirrazoanasnedela.

Piezime: Parejie uz izstradajuma noraditie symboli/ uzlimes attiecas uz dazu tirdzniecibas nozaru prasibam.

Drošība

Drosibas definicijas

Bridinajumi, norades "Uzmanibu!" un piezimes tiek izmantotas, lai izceltu ipaşi svarigas lietotaja rokasgramatas dalas.

BRIDINAJUMS: Tiek izmantota tad, ja rokasgramata sniegto instrukciju neieverosanas del operatoram vai blakus esosajam personam draud traumu vai naves risks.

IEVEROJET: Tiek izmantota tad, ja rokasgramata sniegto instrukciju neieverosanas del rodas izstradajuma, citu materialu vai blakus esosas teritorijas bojajuma risks.

Piezime: Tiek izmantota, lai sniegtu plašaku informaciju, kas nepieciesama attiecigajā situacija.

Svarīgas drošības instrukcijas

BRIDINAJUMS: Izlasiet visus drošibas bridinajumus un noradijumus. Neieverojot bridinajumus un noradijumus, var rasties elektrotrauma, aizdegsanas un/vai smagas traumas.

Piezime: Saglabajiet visus bridinajumus un instrukcijas.

• Husqvarna originala akumulatora uzladei izmantojiet tikai akumulatora ladetaju QC330 vai QC500. Akumulatoriem ir sifretaprogrammatura.

• Ja ir nepiecsams adapteris, izmantojiet tikai Husqvarna BLiX tipa adapteri.
  Kā barošanas avotu izmantojiet BLi550X/BLi950X uzladejamus akumulatorus tikai saistitajiem Husqvarna produktiem. Lai nepielauto traumu gūsanas risku, akumulatoru nedrikst izmantot kā citu izstradajumu strvas avotu.

• Neceliet akumulatoru vai adapteri, turo aiz kabela. Lai akumulatora lidetaju atvienotu no elektrotikla, iznemiet kontaktdaksu nokontaktligzdas. Nevelciet aiz strvas vada.

• Akumulatoru nedríkst izjaukt vai labot. Visi remontdarbi jáveic tikai apstiprinātam izplafīṭājam.
• Neglabājiet akumulatoru vietās, ka ir paklautas tieša saulesgaismai, karstumam vai atklātam liesmam. Akumulators var radī apdegumus un/vai kimiskos apdegumus.
• Neglabajiet akumulatoru vietas, kur tas var sakt ruset.
• Nelietojiet bojatu akumulatoru vai akumulatora lidetaju.
• Nepaklaujiet akumulatoru mehaniskiem triecieniem.
• Iznemiet akumulatoru no iepakojuma tikai tad, kad to lietosit.
  Ja rodas akumulatora noplöde, nejaujiet skidrumam nonakt saskare ar kermeni vai acim. Ja pieskaraties skidrumam, nomazgajiet skarto vietu ar lielu daudzumu udens un ziepem un versietenes pec palidzibas pie medikiem. Ja skidrums nonak acis, neberzejiet tās, bet vismaz 15 minutes skalojiet ar udeni un sanemiet medicinisku palidzibu.
  Sargiet akumulatoru no berniem.
  Uzturiet akumulatoru tiru un sausu.
• Triet akumulatora spailes ar tiru un sausu dranu, ja tās klust netiras.
  Gadajiet, lai akumulatora kabeli nenonaktu saskare ar udeni, ellu vai asam malam. Parbaudiet, vai akumulatora kabeli nav sagriezusies vai iespiesti durvis, pie zoga vai tamlidzigas vietas.
• Kad akumulators ir pilnibā uzlādēts, atvienojiet to no akumulatora lādetāja.
• Iznemiet akumulatoru no izstradajuma, ja to nelietosit vai ari parvadasit.
• Uzglabajiet akumulatorus vietā, kur tuvumā nav metāla priekšmetu, piēmēram, naglu, skruvju vai rotaslietu.
• Nelietojiet stiprinajumu kāpšanai. Stiprinajums nav apstiprinats kāpšanai. Nepareiza stiprinajuma lietošana var radī traumas.

Lietošana

Lietošana

• Pirms akumulatora pirmas izmantošanas reizes tas jauzlade. Vienmer izmantojiet Husqvarna QC330 vai QC500 akumulatora ladetaju.

• Izmantojiet akumulatoru tikai tad, ja apkartējās vides temperatura ir robežās no -10°C (14°F) lidz 40°C (104°F).

• Izmantojiet akumulatora lādētāju tikai tad, ja apkārtējās vides temperatura ir robežās no 5^ (41°F) fīdz 40°C (104°F).

• Akumulators netiks uzladets, ja akumulatoratatemperatura parsniedz 50^ 122 F).
• Nospiediet akumulatora indicatora pogu, lui sanemtu informaciju par akumulatora uzlades stavokli.

Akumulatora uzlade

Piezime: Ja akumulatoru lietojat pimo reizi, uzladejiet to. Jauns akumulators ir uzladets tikai par 30% .

IEVEROJIET: Uzladjiet akumulatoru tikai tad, kad gaisa temperatura ir robezas no 5^ (41^) lidz 40^ (114^) .

1. Pärliecinieties, vai akumulators ir sauss.
2. Piestipriniet akumulatoru pie adaptera. (Att. 2)
3. levietojiet adapteri akumulatoru lidetajā.
4. Pärliecinieties, vai iedegas akumulatora lādētāja zalais uzlades LED indicators. Tas nozime, ka adapteris un akumulators ir savienoti pareizi.
5. Kad deg visi akumulatora LED indicatori un adapteris rada 100% ,akumulators ir pilnibau zuladets.

Adapteris rada uzlades stavokli ar 1% iedalam. Uzlades sakumāir iespejamas nelielas novirzes.

1. Lai akumulatora lādētāju atvienotu no elektrōkla kontaktligzdas, izraujiet kontaktdaksu. Neraujiet kabeli.
2. Nonemiet adapteri no akumuladora lidetaja.
3. Nonemiet akumulatoru no adaptera.

Akumulatora uzlade

• lestatiet akumulatora barosanas slédzi pozicijā ON. Skatiet.SEit:Produkta parskats lpp.72.Pagaidiet, kamER LED indicators sāk spidēt zāla krāsā.

Piezime: Ja akumulators netiek lietots, ladešana tiek automatiski pärtraukta.

Akumulatora gaismas diodes indicators

Displeja ir redzams uzlades limenis un akumulatora problemu zinojumi, ja pastav problemas.

Gaismas diodes in-dikators	Akumulatora status
Deg visas gaismas diodes	Akumulators ir uzlādēts 80–100% apmērā.
Deg Četras gaismas diodes	Akumulatora ir uzlādēts 60–80% apmērā.

Gaismas diodes in- dikators	Akumulatora statuss
Deg tris gaismas diodes	Akumulatora ir uzlādēts 40-60% apmērā.
Deg divas gaismas diodes	Akumulators ir uzlādēts 20-40% apmērā.
Deg viena gaismas diode	Akumulatora ir uzlādēts 0-20% apmērā.

Plecu siksnas regulësana

1. Lai atbrivotu plecu siksnu, nospiediet pogu (C) un pagrieziet plecu siksnu (A). (Att. 3)
2. Pievienojiet plecu siksnu kādā no trim pozicijām (B).
3. Lai fiksetu plecu siksnu, pagrieziet to.

Akumulatora piestiprināsana pie stiprinājuma

BRIDINAJUMS: Izmantojiet tikai Husqvarna originos akumulatorus.

1. Pārliecinieties, vai akumulators ir pilnībā uzlādēts.
2. Izvelciet fiksatorus. Skatiet.SEit: Produktata pärskats lpp. 72.
3. Piestipriniet akumulatoru pie stiprinajuma akiem.
4. Lai nofiksetu akumulatoru, pabidiet fiksatorus.

Akumulatoru savienošana ar Husqvarna rokas izstrādājumu

Piezime: Ja zales trimeriem izmantojat
piederumu (A), pirms akumuladora pieslēgšanas
pievienojiet piederumu stiprinājumam.(Att. 4)

1. Pievienojiet akumulatoru Husqvarna rokas izstradajumam. (Att. 5)
2. Pievienojet kabeli stiprinajumam.

Zaru aizsarga uzstadisana

Zaru aizsargs novērs negadijumus, kas var notikt, ja zari ieklust akumulatora rokturi.

• levietojiet zaru aizsargu (A) rokturi. (Att. 6)

Problemu novarsana

Problemu novarsana

Pazīmes Cēlonis Risinājums
Mirgo akumulatora kūdās gaismas diode.	Temperatūras nobīde, akumulators ir pā-rāk auksts vai pārāk karsts, lai to lietotu.	Laujiet, lai akumulators atdziest, vai iene-siet to telpā, lai sasilditu. Kad akumula-tors ir sasniedzis pareizu temperatūru, to var atkal lietot. Akumulatoru drīkst izman-tot apkārtējā temperatūrā no -10°C (14°F) lidz 40°C (104°F).
	Akumulators ir tutšs. Uzlādējiet akumulatoru.
ledegas akumulatora kūdās gaismas diode.	Pārāk liela akumulatora elementu atškiri-ba (1 V).	Sazinieties ar izplatītāju.
Akumulators nedarbojas. Ir izedzis akumulatora drošinātājs. Nomainiet drolžinātāju Skatiet šeit: Droši-nātāja nomaina lpp. 75.

Drošinātāja nomaɪna

1. Pärbaudiet drosinatāju. Par izdegušu drosinatāju liecina sadedzis savienotājs.

2. lesledziet barosanas sledzi stavokl IZSLEGTS.

3. Nonemiet drosinataja parsegu (A). (Att. 7)

4. Nomainiet drošinātāju (B).
5. Uzlieciet drosinataja parsegu.

Pārvādāśana, glabāśana un utilizesāsana

Pārvādaśana un uzglabāśana

• Komplektacija ieklautie litija jonu akumulatori atbilst bistamo precu normativo aktu prasibam.
• leverojiet ipasas prasibas, kas noraditas uz iepakojuma un uzlimem attiecbu uz komercialu transporteisanu, ka ari treasas puses un transporteetajuprasibas.
• Pirms nosutāt izstrādājumu, konsultējieties ar bistamo precu apstrades specialista. leverojiet visus spekā esosos valsts likumus.
• Kad ievietojat akumulatoru iepadokjuma, kontaktus aizlimejit ar limlenti. levietojiet akumulatoru iepadokjuma stingri, lai izvairitos no bojajumiem un negadijumiem.
• Neglabājiet akumulatoru vietas, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.

• Novietojiet akumulatoru sausa un tira vieta, kuratemperatura ir virs nulles un atbilstiga.

• Novietojiet akumulatoru glabāsanai vietā, kur temperatura ir robežās no 5°C (41°F) lidz 25°C (77°F). Sargiet akumulatoru no saules gaismas.

• Pirms akumulatoru novietojat ilgstošai uzglabāšanai, uzladejiet to par 30–50%.
• Pirms novietot akumulatoru glabāsanai, notīriet to.

Utilizešana

Husqvarna izstradajumi nav sadzives atkritumi un tie in jautilize atbilsto risokasgramatas noradjumiem.

• leverojiet vietejas utilizeşanas prasibas un piemerojamos noteikumus.
• Nododiet izstradajumu un iepakojumu atbilstosā
  pārstrades vieta.
  Lai iegutu papildinformaciju par izstradajuma párstradi un utilizesanu, szinieties ar vietejo Husqvarna izplatitaju.

Tehniskie datum

Tehniskos datus skatiet akumulatora dato plaaksite.
