Produkto tipas	Ličio jonų baterija (Li-ion)
Modelis	BLi550X
Prekės ženklas	Husqvarna
Nominalioji įtampa	36 V
Talpa	5,5 Ah
Svoris (apytikslis)	1,3 kg
Matmenys (L × l × H)	130 × 80 × 95 mm
Naudojimo temperatūra	-10 °C iki 40 °C
Įkrovimo temperatūra	5 °C iki 40 °C
Suderinami įkrovikliai	Husqvarna QC330, QC500
Įkrovos indikatorius	5 LED (0-20%, 20-40%, 40-60%, 60-80%, 80-100%)
Orientacinė autonomija	Kinta priklausomai nuo naudojamo įrankio
Įkrovimo laikas (su QC500)	Maždaug 65 min
Funkcijos	Automatinis išjungimas, apsauga nuo perkrovų, klaidų indikatorius, keičiamas saugiklis
Paskirtis	Husqvarna elektrinių įrankių maitinimas (žoliapjovė, krūmapjovė, pūstuvas ir kt.)
Tvirtinimas	Nešiojimo diržai arba tiesioginis montavimas ant įrankio
Priežiūra	Valymas sausa šluoste; švarūs kontaktai; laikymas esant 30-50% įkrovos
Numatomas tarnavimo laikas	Keli šimtai ciklų priklausomai nuo naudojimo
Sauga	Nenardinkite, nelaikykite šalia šilumos/uždegimo šaltinių, laikykite vaikams nepasiekiamoje vietoje
Perdirbimas	Neišmeskite į buitines atliekas; pristatykite į baterijų surinkimo vietą

Dažnai užduodami klausimai - BLi550X HUSQVARNA

Kaip įkrauti Husqvarna BLi550X bateriją?

Naudokite tik Husqvarna QC330 arba QC500 įkroviklį. Prijunkite bateriją prie adapterio, tada įdėkite adapterį į įkroviklį. Žalia LED lemputė rodo gerą ryšį. Įkrovimas baigtas, kai visos baterijos LED lemputės šviečia, o adapteris rodo 100 %.

Koks yra baterijos įkrovimo laikas?

Su QC500 įkrovikliu visas įkrovimas trunka maždaug 65 minutes. Laikas gali skirtis priklausomai nuo aplinkos temperatūros ir baterijos būklės.

Ar galiu naudoti bateriją su kitų markių įrankiais?

Ne, BLi550X baterija skirta tik Husqvarna elektriniams įrankiams. Kitoks naudojimas gali sukelti sužalojimus arba sugadinti bateriją.

Kaip sužinoti, kada baterija įkrauta?

Baterijos LED indikatorius rodo įkrovos lygį: 1 LED = 0-20%, 2 LED = 20-40%, 3 LED = 40-60%, 4 LED = 60-80%, 5 LED = 80-100%. Adapteris taip pat rodo tikslų procentą.

Ką daryti, jei baterijos klaidos LED mirksi?

Tai rodo temperatūros nuokrypį: baterija per šalta arba per karšta. Palikite ją atvėsti arba sušildykite iki kambario temperatūros (nuo -10 °C iki 40 °C). Jei problema išlieka, įkraukite ją arba kreipkitės į prekybos atstovą.

Kaip pakeisti baterijos saugiklį?

Išjunkite jungiklį, atsuktuvu nuimkite saugiklio dangtelį, tada pakeiskite perdegusį saugiklį nauju. Uždarykite dangtelį. Saugiklis yra po dangteliu ant baterijos viršaus.

Ar galiu palikti bateriją ant įkroviklio po įkrovimo?

Nerekomenduojama palikti baterijos prijungtos prie įkroviklio, kai ji visiškai įkrauta. Atjunkite ją, kad išvengtumėte gedimų ar gaisro pavojaus.

Kaip ilgalaikiam laikymui saugoti bateriją?

Laikykite sausoje, švarioje, nuo šalčio ir šviesos apsaugotoje vietoje, nuo 5 °C iki 25 °C temperatūroje. Prieš padėdami saugoti, įkraukite iki 30–50%. Prieš laikymą nuvalykite.

Ar bateriją galima remontuoti?

Nebandykite patys ardyti ar taisyti baterijos. Visus remontus turi atlikti įgaliotas Husqvarna atstovas. Saugiklis yra vienintelis vartotojo keičiamas elementas.

Kaip utilizuoti bateriją pasibaigus jos tarnavimo laikui?

Neišmeskite baterijos į buitines atliekas. Pristatykite ją į elektrinės ir elektroninės įrangos surinkimo punktą arba kreipkitės į Husqvarna prekybos atstovą dėl perdirbimo.

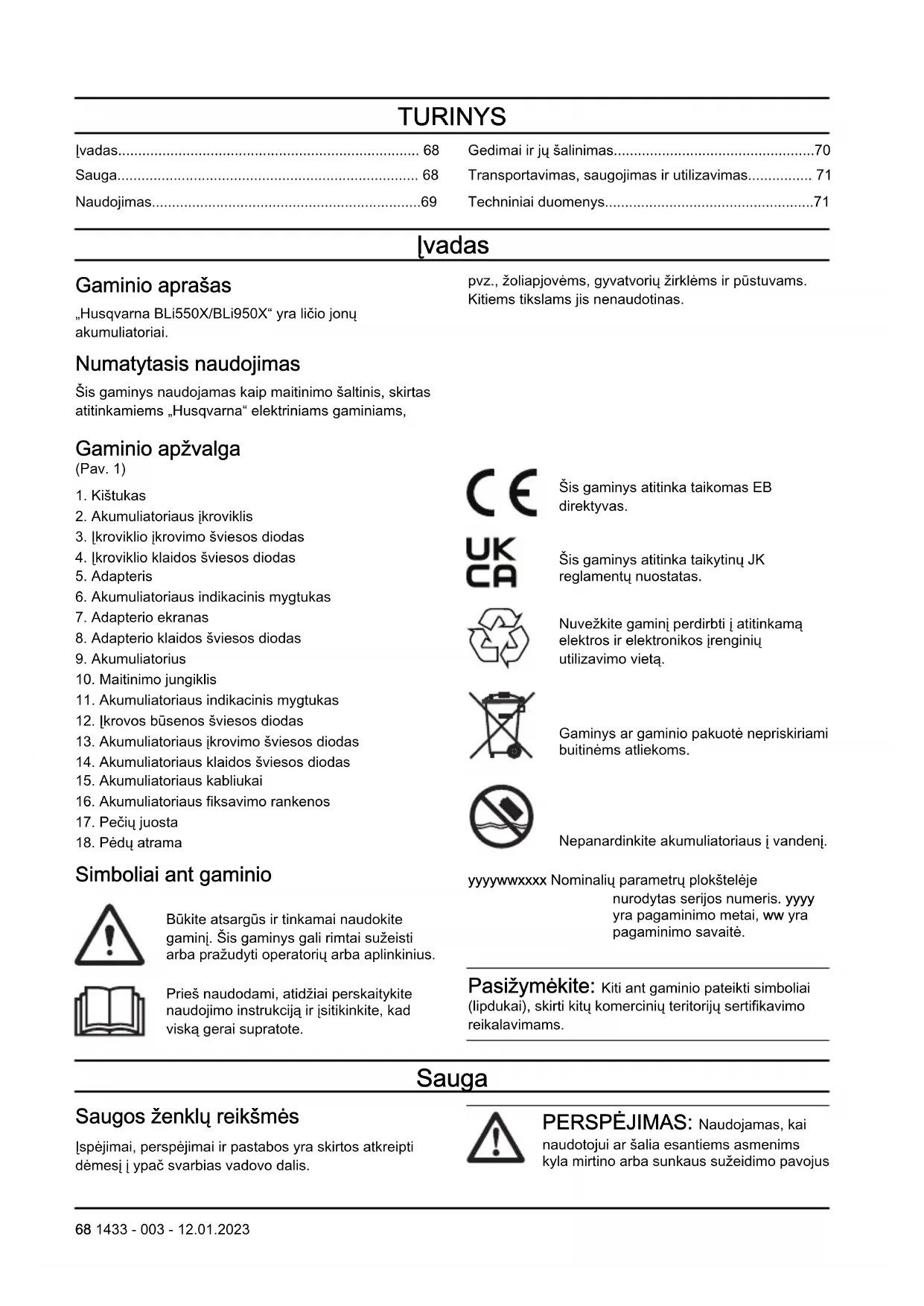

NAUDOJIMO INSTRUKCIJA BLi550X HUSQVARNA

LT Operatoriaus vadovas 68-71

LV Lietosanas pamaciba 72-75

Transportavimas, saugojimas ir utilizesvimas. 71

Techninai duomenys. 71

lvadas

Gaminio aprasas

"Husqvarna BLi550X/BLi950X" yra licio jonug akumuliatorialia.

Numatytasis naudojimas

Šis gaminys naudiojamas kaip maitinimo šaltinis, skirtas atitinkamiems „Husqvarna" elektriniams gaminiams,

1. Kištukas
2. Akumulatoriaus jkroviklis
3. [kroviklio krovimo sviesos diodas
4. [kroviklio klaidos sviesos diodas
5. Adapteris
6. Akumulatoriaus indikacinis mygtukas
7. Adapterio ekranas
8. Adapterio klaidos sviesos diodas
9. Akumuliorius
10. Maitinimo jungiklis
11. Akumulatoriaus indikacinis mygtukas
12. Ikrovos bubenos sviesos diodas
13. Akumulatoriaus jkrovimo sviesos diodas
14. Akumuliatoriaus klaidos šviesos diodas
15. Akumulatoriaus kabliukai
16. Akumulatoriaus fiksavimo rankenos
17. Pečiu juosta
18. Pedi atrama

Simboliai ant gaminio

Bukite atsargus ir tinkamai naudokite gaminj. Sis gaminys gali rimtai suzeisti arba prazudyti operatoriu arba aplinkinius.

Pries naudodami, atidziai perskaitykitenauodojimo instrukcija ir jsitikinkite, kadviska gerai supratote.

Sis gaminys atitinka taikomas EB direktyvas.

Sis gaminys atitinka taikytinj JK reglamentu nuostatas.

Nuvežkite gaminj perdirbtj atitinkama elektros ir elektronikos irenginiu utilizesvimo vieta.

Gaminys ar gaminio pakuote nepriskiriami buitinémns atliekoms.

Nepanardinkite akumulatoriaus i vandenj.

yyyywwxxx Nominaliu parametrup plokstelje nurodytas serijos numeris. yyy yra pagaminimo metali, ww yra pagaminimo savaite.

Pasižyměkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitu komerciniu teritoriju sertifikavimo reikalavimams.

Sauga

Saugos zenklu reiksmes

Ispejimai, perspejimai ir pastabos yra skirtos atkreipti demesi I ypaac svarbias vadovo dors.

PERSPEJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus

arba, jei nesilaikoma vadove pateiktu nurodymu.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminj,Kitas medziagas arba padaryti za prolinkai, jei nesilaikoma vadove pateiktu nurodymu.

Pasižyměkite: Naujojamas papildomai informacijai apie konkrećia situacija pateikti.

Svarbus saugos nurodymai

PERSPEJIMAS: Perskaitykite visus saugos jspejimus ir instrukcijas. Nesilaikydami jspejimur instrukcjigalite patirtie elektrros smugi, sukelti gaisrair (arba) rimtai susiziesti.

Pasižyměkite: Issaugokite visus jspejimus ir instrukcijas.

• Naudokite tik akumulatoriaus jkroviklius, QC330" ar ,QC500"Husqvarna" originaliems akumulatoriams krauti. Akumulatoriai turi koduota programine jranga.
• Kai butinas adapteris, naudokite tik „Husqvarna BLiX" tipo adapterj.
• Naudokite tik „BLi550X/BLi950X“ akumulatorius, kurie yra iKraunami tik kaip „Husqvarna“ Irenginiu maitinimo šaltiniai. Kad isvengtumete sužeidimu, nenaudokite akumulatoriaus kaip kitu gaminiu maitinimo šaltinio.

• Nekelkite akumuliatoriaus ar adapterio už laido. Noredami atjungti akumuliatoriaus ikroviklj nuo maitinimo lizdo, traukite už kištuko. Netraukite už elektrós laido.

• Nebandykite akumulatoriaus ismontuoti ar taisyti. Visus remonto darbus turi atlikti tik patvirtintas prekybos atstovas.

• Saugokite akumulatoriu nuo tiesioginiu saules spinduliu, karso ar atviros ugnies. Akumulatorius gali sukelti terminius ir (arba) cheminius nudegimus.
• Nelaiky kite akumulatoriaus aplinkoje, kuriojejis gali surudyti.
• Nenaudokite sugadinto ar pazeisto akumuliatoriaus ar akumuliatoriaus jkroviklio.
• Saugokite akumulatoriu nuo mechaniniu smugiu.
• Neisimkite akumulatoriaus is pakuotés, kol jo nenaudosite.
• Jei is akumulatoriaus teka skystis, saugokite nuo jo kūna ir akis. Jei palietete skystj, nuplaukite salycio vieta dideliu kiekiu vandens ir muilu ir kreipkitës pagalbos i medikus. Jei skyscio patektu i akis, jü netrinkite, táciau mažiausiai 15 minuci skalaukite vandeniu ir kreipkitës i gydytoja.
• Saugokite akumuliatoriu nuo vaiku.
• Akumulatoriui laiky kite švarioje ir sausoje vietoje.
• Jeigu akumulatoriuy gnybtai susitepa, nuvalykite juos švaria ir sausa šluoste.
• Akumuliatoriaus laidus laikykite toliau nuo vandens, alyvos ir astriq kampu. Bukite atidus, kad akumuliatoriaus laidai nesusisuktu ir ju neprispaustdurys, tvoros ar pan.
• Visiskai jkrauto akumulatoriaus nelaikykite prijungto prie akumulatoriaus jkroviklio.
• Nenaudodami akumulatoriaus ar jj gabendami, isimkite akumulatoriig is jrenginio.
• Laiky kite akumulatorius atokiau nuo metalini daiktu, pavzdziu, vini, varztu, juvelyrini dirbini.
• Nenaudokite laikymo diržu lipimo tikslais. Laikymo diržaì nepatvirtinti naudoti lipimo tikslais. Netinkamai naudojant laikymo diržus, galima susižaloti.

Naudiojimas

Naudojimas

• Akumuliorius turi buti jkrautas pries pirmaj naudojima. Visada naudokite, "Husqvarna" QC330 arba QC500 akumulatoriaus krovikli.
• Akumuliatoriaus jkroviklj naudokite, tik kai aplinkos temperatura yra nuo -10°C (14°F) iki 40°C (104°F).
• Akumulatoriaus jkroviklj naudokite, tik kai aplinkos temperatura yra nuo 5^ (41^) iki 40^ (104^) .
• Jei akumulatoriaus temperatura yra didesné nei 50 °C (122°F), jo nepavyks jkrauti.
• Paspauskite akumuliatoriaus indikatoriaus mygtuka, kad perziurétumète akumuliatoriaus jkrovos būsena.

Noredami jkrauti akumulatoriu

Pasižyměkite: Jeigu naudojate i'renginì pirma karta, ikraukite akumuliatoriú. Naujas akumuliatorius i Krautas tik 30 %.

PASTABA: Akumuliatoriukite tik nuo 5^ (41°F) iki 40°C (114°F) aplinkos temperaturoje.

1. Isitikinkite, kad akumulatorius saucas.
2. Prijunkite akumulatoriui prie adapterio. (Pav. 2)

3. Adapterj jstatykitjikroviklj

4. Isitikinkite, kad jungtas zaalias akumulatori jkroviklio LED. Tai reiska, kad adapteris ir akumulatorius tinkamai sujungti.

5. [siżiebus visiems akumuliatoriaus LED indicatoriams ir kai adapteris rodo 100% , akumuliatorius yra visiškai jkrautas.

Adaptereris rodo jkrovos lygi 1% padalomis.

Pradedant krauti lygis gali buti rodomas su paklaida.

1. Noredami atjungti akumulatoriaus ikrovikli nuo elektros lizdo, traukite uz kišuko. Netraukite uz laido.
2. Isimkite adapterj is akumulatoriuj kroviklio.
3. Atjunkite akumulatoriu nuo adaptorio.

Noredami paleisti akumulatoriu

• Paspauskite akumulatoriaus maitinimo jungikli padeti ON (jjungta). Zr. Gaminio apzvalga psl. 68. Palaukite, kol ims šviesti Žalias šviesos diodas.

Pasižyměkite: Kai akumuliatorius nenaudojamas,jis sustoja automatistikai.

Akumulatoriaus LED indicatorius

Ekrane rodoma akumuliatoriaus jkrovos buseta ir galimos akumuliatoriaus problemos.

LED indicatorius	Akumuliatoriaus būsena
Šviečia visi LED indikatoriai	Akumuliatoriaus jkrautas 80–100 %.
Šviečia 4 LED indikatoriai	Akumuliatoriaus jkrautas 60–80 %.
Šviečia 3 LED indikatoriai	Akumuliatoriaus jkrautas 40–60 %.
Šviečia 2 LED indikatoriai	Akumuliatoriaus jkrautas 20–40 %.
Šviečia 1 LED indikatorius	Akumuliatoriaus jkrautas 0–20 %.

Peciu dirzo reguliavimas

1. Paspauskite mygtuka (C) ir pasukite peciu dirza (A), kad ji atleistumete. (Pav. 3)
2. Pritvirtinkite peciu dirza 1-oe i3 padeci (B).
3. Pasukite peciu dirza, kad ji uzfiksutumete.

Akumulatoriaus pritvirtinimas prie laikymo dirz

PERSPEJIMAS: Naudokite tik originalius, Husqvarna" akumulatorius.

1. Isitikinkite, kad akumulatorius visiskai jkrautas.
2. Ištraukite fiksavimo rankenas. Žr. Gaminio apžvalga psl. 68.
3. Pritvirtinkite akumulatori μrie laikymo diržu kabliuku.
4. Paspauskite fiksavimo rankenas, kad užfiksuotumete akumuliatoriú.

Akumulatoriaus prijungimas prie "Husqvarna" rankinio gaminio

Pasižyměkite: Jei naudojate Žoliapjoviu prieda (A), prieda prie laikymo diržu pritvirtinkite pries priungdami akumuliatori. (Pav. 4)

1. Prijunkite akumuliatoriq prie „Husqvarna" rankinio gaminio. (Pav. 5)
2. Pritvirtinkite laida prie laikymo dirzu.

Apsaigos nuo šaku uždèjimas

Apsauga nuo šaku pada apsisaugoti nuo nelaimingu atsitikimu, kurie gali ivykti šakoms jstrigus akumulatoriaus rankenoje.

• [staty kite apsauga nuo šaku (A) i rankena. (Pav. 6)

Gedimai ir ju šalinimas

Gedimai ir ju šalinimas

Požymiai Priežastis Sprendimas
Mirksi akumuliatorius klai-dos LED indicatorius.	Temperatūros svyravimal, akumuliatorius yra per šaltas arba per karstas, kad gali-ma būtū jj naudoti.	Leiskite akumuliatoriui atvësti arba nu-neškite jj i patalpa, kad išiltu. Kai akumu-liatorius yra tinkamos temperatūros, jj ga-lima vël naudoti. Akumuliatorių naudokite temperatūroje nuo -10°C (14°F) iki 40°C (104°F).
	Akumuliatorius tuščias. lkaukite akumuliatoriu.
Požymiai Priežastis Spredimas
lsiziebia klaidos LED indikatorius.	Pernelyg didelis akumulatoriaus elementu skirtumas (1 V).	Susisiekite su savo prekybos atstovu.
Akumulatorius nepasileidžia.	Perdeğes akumulatoriaus saugiklis. Pakeiskite saugiklj. Žr. Norédami pakeisti saugiklj psl. 71.

Noredami pakeisti saugikli

1. Patikrinkite saugikli. Perdegusi saugikli galima nustaty i pagal apdegusia jungti.

2. Nustatykite maitinimo jungiklj OFF (ijsjungta).

3. Nuimkite saugiklio gaubta (A). (Pav. 7)

4. Pakeiskite saugikli (B).
5. Uždékite saugiklio gaubta.

Transportavimas, saugojimas irutilizavimas

Gabenimas ir laikymas

• Pateikiamam ličio jonu akumuliatoriui taikomos pavojingu kroviniu gabenimo taisyklès.
• Laikykités specialiu komerciniu kroviniu gabinemui, iskaitant treciu šaliu ar tarpininko transporte priemonémis, taikomu reikalavimu del pakavimo ir Žymejimo.
• Pasitarkite su pavojingu medziagu gabenimo specialisti priesiudami jrengin. Laikykites visu taikomu nacionalini reikalavimu.
• Pakuodami akumulatoriu uždékite juosta ant kontaktu. Tvirtai supakuokite akumulatoriu, kad isvengtumete pazeidimu ir nelaimingu atsitikimu.
• Nelaikykite akumulatoriaus tokioje vietoje, kur gali susidaryti statiniai kruviai. Nelaikykite akumulatoriaus metalinéje dézuteje.

• Laiky kite akumulatoriu sausoje, neužsǎlančioje ir švarioje vietoje, kurioje yra tinkama temperatura.

• Akumuliatori i laiky kite temperaturoje nuo 5^ (41 F) iki 25^ (77^) . Laiky kite akumuliatori atokiau nuo saules sviesos.
  Pries saugodami ilgesni laika pasirupinkite, kad akumulatorius buty jkrutas 30 - 50%
  Priesaugodami, i'svalykite akumulatori.

Šalinimas

"Husqvarna" gaminiai nera buitines atliekos ir turi buti ismesti siame vadove nurodytu budu.

• Laikykités vietiniu atlieku šalinimo reikalavimu ir galiojanciu teises aktu.
  Perdirbkite gaminir pakuote atitinkamoje atlieku salinimo vietoje.
  Noredami gauti daugiau informacijos apie tai, kaip perdirbti ir ismesti gaminj, kreipkites vietini Husqvarna prekybos atstova.

Techninai duomenys

Techniniu duomenu isskokite akumulatoriaus nominaiq parametru ploksteleje.
