ПОСІБНИК КОРИСТУВАЧА BLi550X HUSQVARNA

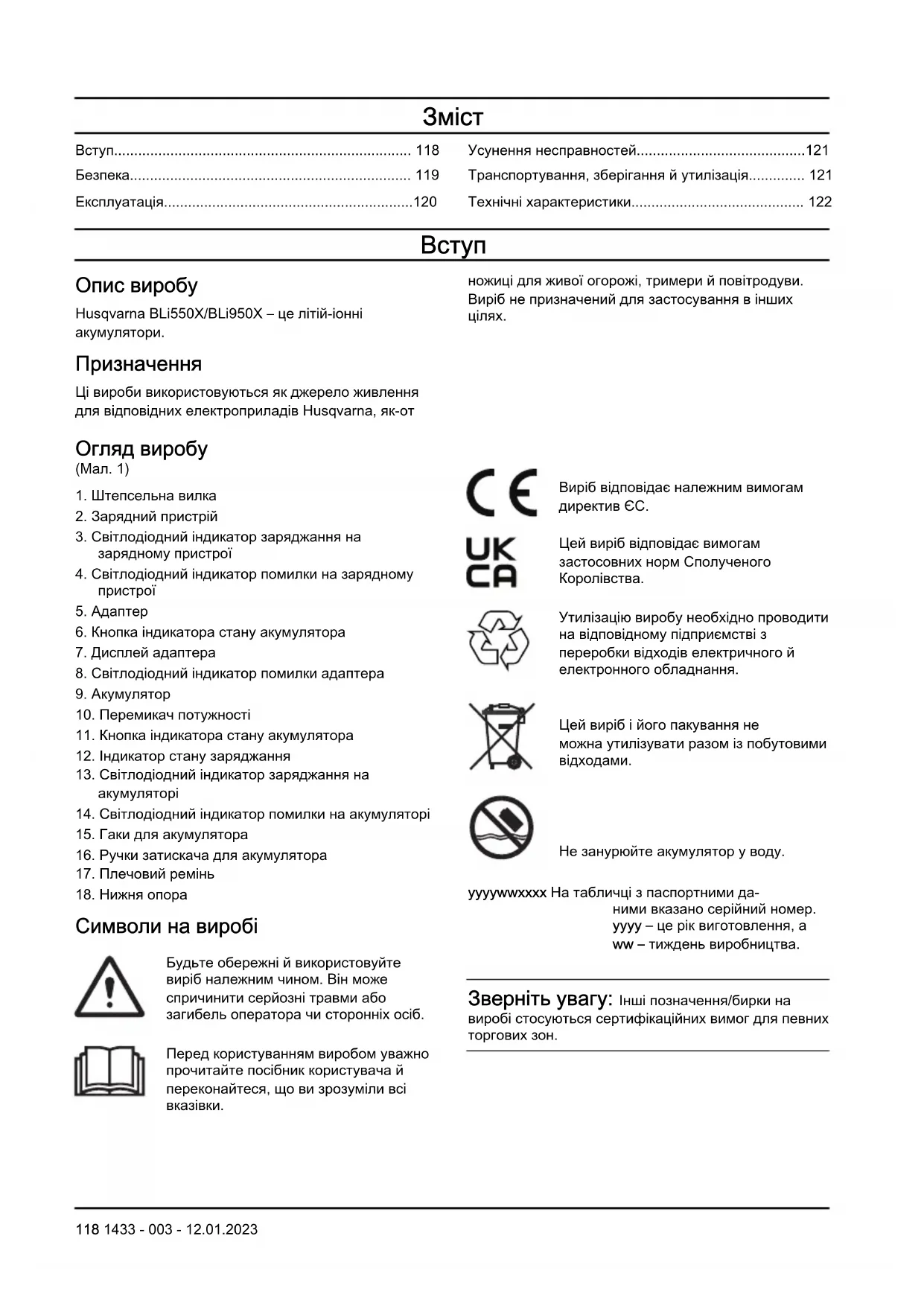

Опис виробу Husqvarna BLi550X/BLi950X– це літій-іонні акумулятори. Призначення Ці вироби використовуються як джерело живлення для відповідних електроприладів Husqvarna, як-от ножиці для живої огорожі, тримери й повітродуви. Виріб не призначений для застосування в інших

Огляд виробу (Мал. 1)

2. Зарядний пристрій

3. Світлодіодний індикатор заряджання на

4. Світлодіодний індикатор помилки на зарядному

6. Кнопка індикатора стану акумулятора

8. Світлодіодний індикатор помилки адаптера

10. Перемикач потужності

11. Кнопка індикатора стану акумулятора

12. Індикатор стану заряджання

13. Світлодіодний індикатор заряджання на

14. Світлодіодний індикатор помилки на акумуляторі

Символи на виробі Будьте обережні й використовуйте виріб належним чином. Він може спричинити серйозні травми або загибель оператора чи сторонніх осіб. Перед користуванням виробом уважно прочитайте посібник користувача й переконайтеся, що ви зрозуміли всі

Виріб відповідає належним вимогам директив ЄС. Цей виріб відповідає вимогам застосовних норм Сполученого Королівства. Утилізацію виробу необхідно проводити на відповідному підприємстві з переробки відходів електричного й електронного обладнання. Цей виріб і його пакування не можна утилізувати разом із побутовими

Не занурюйте акумулятор у воду. yyyywwxxxx На табличці з паспортними да- ними вказано серійний номер. yyyy– це рік виготовлення, а ww– тиждень виробництва. Зверніть увагу: Інші позначення/бирки на виробі стосуються сертифікаційних вимог для певних торгових зон. 118 1433 - 003 - 12.01.2023Безпека Визначення щодо безпеки Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться

УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації. Важливі правила техніки безпеки ПОПЕРЕДЖЕННЯ: Прочитайте всі попередження й інструкції. Недотримання попереджень й інструкцій може призвести до ураження електричним струмом, пожежі та/або тяжких травм. Зверніть увагу: Збережіть усі попередження й інструкції.

• Оригінальні акумулятори Husqvarna слід заряджати лише за допомогою зарядного пристрою QC330 або QC500. Акумулятори програмно закодовані.

• Якщо потрібен адаптер, використовуйте тільки адаптер BLiX від Husqvarna.

• Використовуйте лише акумуляторні батареї BLi550X/BLi950X для живлення відповідних виробів Husqvarna. Щоб уникнути травмування, заборонено використовувати акумулятор в якості джерела живлення для інших приладів.

• Не піднімайте акумулятор чи адаптер, тягнучи за кабель. Щоб від’єднати зарядний пристрій від розетки, вийміть штепсельну вилку. У жодному разі не тягніть за шнур живлення.

• Заборонено розбирати чи ремонтувати акумулятор. Усі ремонтні роботи має виконувати лише вповноважений дилер.

• Тримайте акумулятор подалі від прямих сонячних променів, джерел тепла й відкритого вогню. Акумулятор може призвести до опіків та/ або хімічних опіків.

• Тримайте акумулятор подалі від умов, що можуть спричинити корозію акумулятора.

• Не використовуйте зарядний пристрій або акумулятор з ознаками пошкодження.

• Не допускайте механічних ударів по акумулятору.

• Не виймайте акумулятор із пакування, якщо не збираєтесь одразу його використовувати.

• У разі витікання рідини з акумулятора слідкуйте, щоб вона не потрапила на тіло чи в очі. Якщо рідина потрапила на шкіру, промийте вражену ділянку великою кількістю води з милом та зверніться по медичну допомогу. Якщо рідина потрапила в очі, не слід їх терти, натомість потрібно промивати водою протягом щонайменше 15хвилин та звернутися за медичною допомогою.

• Тримайте акумулятор подалі від дітей.

• Слідкуйте за тим, щоб акумулятор був чистим і

• Якщо контакти акумуляторного блока забруднилися, протріть їх сухою чистою

• Пильнуйте, щоб усі кабелі акумулятора були подалі від води, мастила й гострих кутів. Упевніться в тому, що кабелі акумулятора не закручено та не здавлено дверима, огорожею або іншими предметами.

• Коли акумулятор повністю зарядиться, від’єднайте його від зарядного пристрою.

• Вийміть акумулятор із виробу, якщо він наразі не використовується або транспортується.

• Зберігайте акумулятори подалі від металевих предметів на кшталт цвяхів, гвинтів чи ювелірних

• Не підіймайте виріб за пасову підвіску. Пасові підвіска не призначена для підіймання виробу. Неправильне використання пасової підвіски може призвести до травмування. 1433 - 003 - 12.01.2023 119Експлуатація Експлуатація

• Перед першим використанням акумулятора його обов’язково слід зарядити. Обов’язково використовуйте зарядний пристрій Husqvarna QC330 або QC500.

• Використовуйте акумулятор лише за температури навколишнього середовища від -10°C (14°F) до 40°C (104°F).

• Використовуйте зарядний пристрій лише за температури навколишнього середовища від 5°C (41°F) до 40°C (104°F).

• Акумулятор не заряджатиметься, якщо його температура перевищує 50°C (122°F).

• Щоб дізнатися рівень заряду акумулятора, натисніть кнопку індикатора стану акумулятора. Зарядка акумулятора Зверніть увагу: Перед першим використанням акумулятор необхідно зарядити. Новий акумулятор заряджений лише на 30%. УВАГА: Заряджайте акумулятор лише за температури навколишнього середовища від 5°C (41°F) до 40°C (114°F).

1. Переконайтеся, що акумулятор сухий.

2. Під’єднайте акумулятор до адаптера. (Мал. 2)

3. Установіть адаптер у зарядний пристрій

4. Переконайтеся, що на зарядному пристрої

ввімкнувся зелений світлодіодний індикатор заряджання. Це означає, що адаптер і акумулятор підключені правильно.

5. Якщо загоряються всі світлодіодні індикатори, а

на адаптері відображується «100%», це означає, що акумулятор повністю заряджений. Адаптер відображує стан заряду з кроком в 1%. На початку заряджання можливі невеликі відхилення.

6. Щоб від’єднати зарядний пристрій від настінної

розетки, витягніть штепсельну вилку. Не тягніть

7. Від’єднайте адаптер від зарядного пристрою.

8. Вийміть акумулятор з адаптера.

• Установіть перемикач потужності акумулятора в положення ON (УВІМК.). Див. Огляд виробу на сторінці 118 . Зачекайте, доки загориться зелений світлодіодний індикатор. Зверніть увагу: Акумулятор автоматично вимикається, коли він не використовується. Світлодіодний індикатор акумулятора На дисплеї відображаються поточний рівень заряду акумулятора й можливі проблеми під час його

Стан акумулятора Горять усі світло- діодні індикатори Акумулятор заряджений на 80–100%. Горить 4індикато-

Акумулятор заряджений на 60–80%. Горить 3індикато-

Акумулятор заряджений на 40–60%. Горить 2індикато-

Акумулятор заряджений на 20–40%. Горить 1індикатор Акумулятор заряджений на 0– 20%. Регулювання плечового ременя

1. Натисніть кнопку (C) і поверніть плечовий ремінь

(A), щоб вивільнити його. (Мал. 3)

2. Закріпіть плечовий ремінь в одному з трьох

3. Поверніть плечовий ремінь, щоб установити його

в положення блокування. Під’єднання акумулятора до пасової

ПОПЕРЕДЖЕННЯ: Використовуйте лише оригінальні акумулятори Husqvarna.

1. Переконайтеся, що акумулятор повністю

2. Витягніть ручки затискача. Див.

Огляд виробу на сторінці 118

3. Закріпіть акумулятор на гаках пасової підвіски.

4. Натисніть на ручки затискача, щоб зафіксувати

1433 - 003 - 12.01.2023Під’єднання акумулятора до портативного інструмента Husqvarna Зверніть увагу: У разі використання аксесуарів (A) для тримера, під’єднайте аксесуар до пасової підвіски, перш ніж під’єднувати акумулятор.(Мал. 4)

1. Під’єднайте акумулятор до портативного

інструмента Husqvarna. (Мал. 5)

2. Під’єднайте кабель до пасової підвіски.

Установлення елемента для захисту

Елемент для захисту від гілок дає змогу запобігти нещасним випадкам, що можуть виникнути внаслідок потрапляння гілки в ручку акумулятора.

• Вставте елемент для захисту від гілок (A) у ручку. (Мал. 6) Усунення несправностей Усунення несправностей Ознаки Причина Рішення Блимає індикатор помилки акумулятора. Акумулятор є надто холодним або над- то гарячим для використання. Дайте акумулятору охолонути або від- несіть його в приміщення, щоб підігрі- ти. Коли температура акумулятора до- сягне прийнятних значень, його можна буде знову використовувати. Акумуля- тор дозволено використовувати за тем- ператури довкілля від -10°C (14°F) до 40°C (104°F). Акумулятор розряджений. Зарядіть акумулятор. Вмикається світлодіодний індикатор помилки акуму-

Завелика різниця напруги між елемен- тами акумуляторної батареї (1В). Зверніться до дилера. Акумулятор не запускаєть-

Перегорів плавкий запобіжник акумуля-

Замініть запобіжник. Див. Заміна запо- біжника на сторінці 121

1. Огляньте запобіжник. Перегорілий запобіжник

можна ідентифікувати по згорілому з’єднанню.

2. Установіть перемикач потужності в положення

3. Зніміть кришку запобіжника (А). (Мал. 7)

4. Замініть запобіжник (B).

5. Установіть кришку запобіжника.

Транспортування, зберігання й утилізація Транспортування та зберігання

• На літій-іонні акумулятори поширюються правила щодо небезпечного вантажу.

• У разі перевезення пасажирським і вантажним транспортом дотримуйтеся спеціальних вимог щодо упаковки й маркування (це правило також стосується третіх осіб та експедиторів).

• Перш ніж відправляти виріб, проконсультуйтеся з особою, що пройшла спеціальну підготовку щодо поводження з небезпечними матеріалами. Дотримуйтеся всіх застосовних національних норм і правил.

• Перед пакуванням акумулятора ізолюйте контакти. Зафіксуйте акумулятор в упаковці, щоб запобігти його пошкодженню.

• Заборонено зберігати акумулятор у місці, де можуть утворюватися статичні заряди. Не зберігайте акумулятор у металевій коробці.

• Зберігайте акумулятор у сухому, захищеному від морозу й чистому приміщенні з відповідною температурою.

• Зберігайте акумулятор лише за температури від 5°C (41°F) до 25°C (77°F). Не залишайте акумулятор на сонці. 1433 - 003 - 12.01.2023 121• Перед довготривалим зберіганням акумулятор необхідно зарядити на 30–50%.

• Перед зберіганням переконайтеся, що акумулятор чистий.

Вироби Husqvarna не належать до побутових відходів і мають утилізуватися згідно з вимогами, наведеними в цьому посібнику.

• Дотримуйтеся місцевих вимог і застосовних норм та правил щодо утилізації.

• Утилізацію виробу й упаковки слід здійснювати на відповідному підприємстві з переробки відходів.

• Додаткову інформацію щодо переробки й утилізації виробу можна отримати від місцевого дилера Husqvarna. Технічні характеристики Технічні дані акумулятора наведено на табличці з паспортними даними виробу. 122 1433 - 003 - 12.01.2023内容 引言.............................................................................123 安全性......................................................................... 123 操作.............................................................................124 故障排除..................................................................... 125 运输、存放和废弃处理................................................125 技术参数..................................................................... 126
