РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S138i HUSQVARNA

937 - 006 -Содержание

3. Пулт за управление

16. Индикатор за заряд на акумулатора и бутон за

17. Пружинни остриета

18. Акумулатор (Принадлежност)

19. Зарядно устройство за акумулатор

11. Пружинни остриета

937 - 006 -за повреди. Ремонтирайте

коша за трева с фиксаторите.

ключа за безопасност в положение 0.

• Не мийте продукта с устройство за миене под високо налягане.

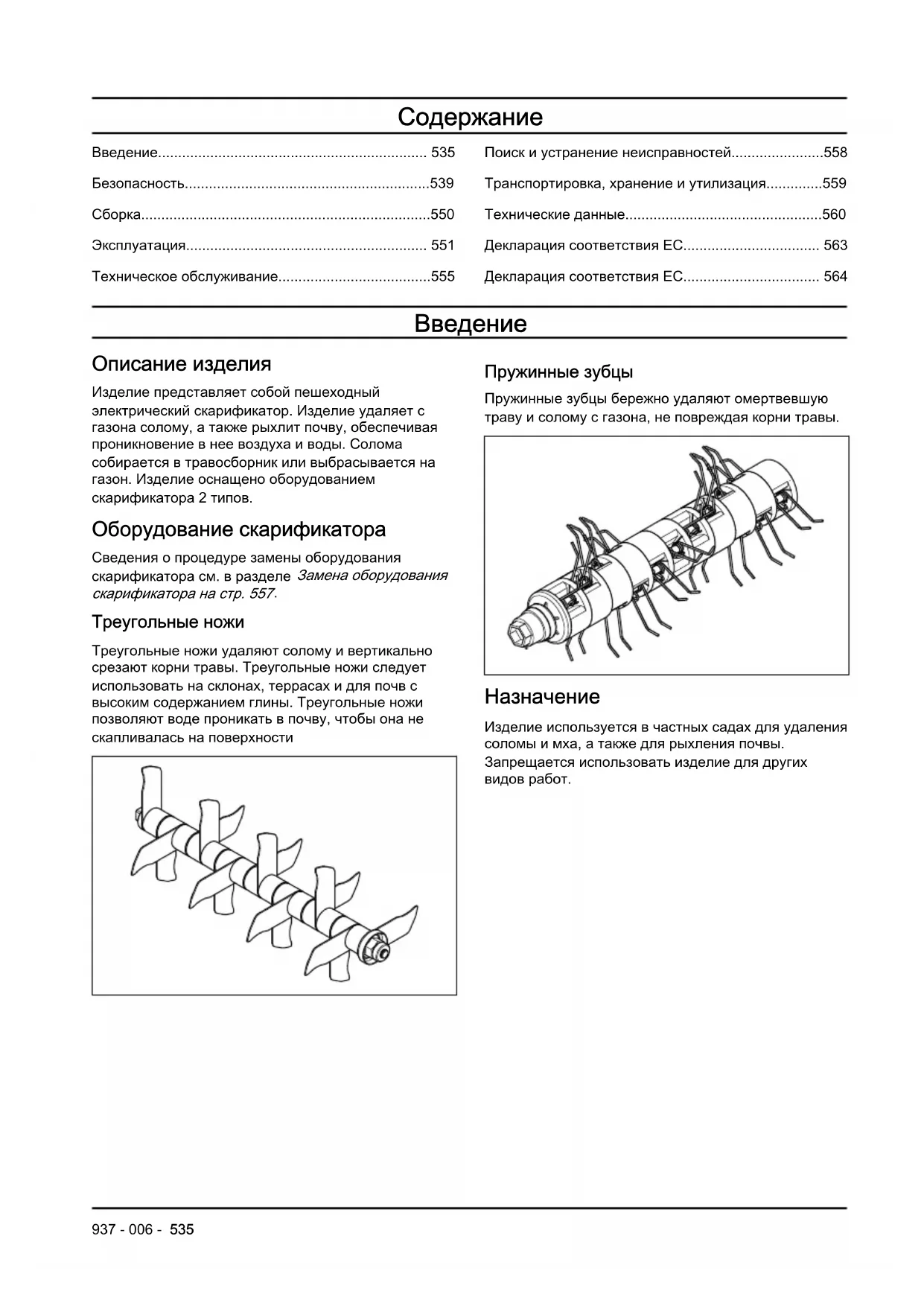

937 - 006 -Содержание

Описание изделия Изделие представляет собой пешеходный электрический скарификатор. Изделие удаляет с газона солому, а также рыхлит почву, обеспечивая проникновение в нее воздуха и воды. Солома собирается в травосборник или выбрасывается на газон. Изделие оснащено оборудованием скарификатора 2 типов. Оборудование скарификатора Сведения о процедуре замены оборудования скарификатора см. в разделе Замена оборудования скарификатора на стр. 557

Треугольные ножи Треугольные ножи удаляют солому и вертикально срезают корни травы. Треугольные ножи следует использовать на склонах, террасах и для почв с высоким содержанием глины. Треугольные ножи позволяют воде проникать в почву, чтобы она не скапливалась на поверхности Пружинные зубцы Пружинные зубцы бережно удаляют омертвевшую траву и солому с газона, не повреждая корни травы.

Изделие используется в частных садах для удаления соломы и мха, а также для рыхления почвы. Запрещается использовать изделие для других видов работ.

937 - 006 - 535Обзор модели S 138i

1. Рукоятка моторного тормоза

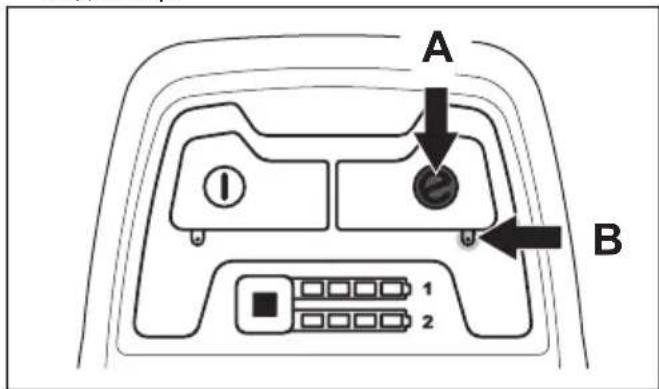

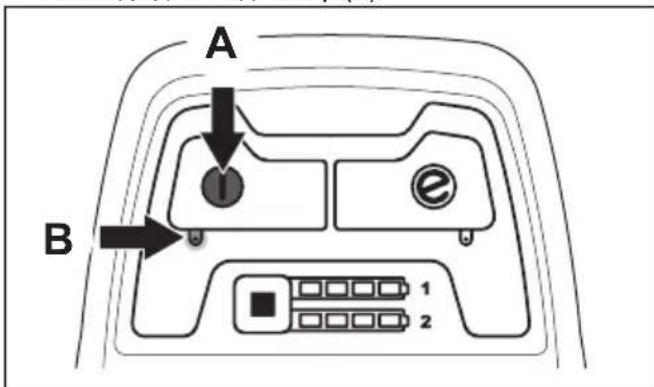

3. Панель управления

4. Ограничитель запуска

8. Крышка скарификатора

9. Крышка аккумулятора

10. Ручка регулировки рабочей глубины

11. Предохранительный ключ

12. Светодиодный индикатор вкл./выкл.

15. Светодиодный индикатор SavE

16. Индикатор заряда аккумулятора и кнопка

18. Аккумулятор (принадлежность)

19. Зарядное устройство аккумулятора

20. Шестигранный ключ

536 937 - 006 -21. Руководство по эксплуатации Обзор модели S 138C

1. Рукоятка моторного тормоза

3. Ограничитель запуска

9. Крышка скарификатора

10. Ручка регулировки рабочей глубины

12. Шестигранный ключ

13. Руководство по эксплуатации

Условные обозначения на изделии Предупреждение: Небрежная или неправильная эксплуатация может привести к травме или смерти оператора или других лиц. Перед началом работы с изделием прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные здесь инструкции.

937 - 006 - 537Берегитесь

отскакивающих предметов и рикошетов. Следите за тем, чтобы в зоне проведения работ не было посторонних людей или животных. Предупреждение: Не приближайте руки или ноги к вращающемуся

Перед выполнением технического обслуживания изделия

предохранительный ключ (модель S 138i). Перед выполнением технического обслуживания изделия отключите изделие от электрической сети (модель S 138C). Опасность поражения электрическим током (модель S 138C). Не оставлять под дождем (модель S 138i). Предупреждение: Запрещается при работе пересекать шнур питания, поскольку это может привести к

электрическим током или повреждению изделия (модель S 138C). Данное изделие имеет защиту от брызг воды с любого направления. Изделие соответствует действующим директивам EAC. Данное изделие отвечает требованиям соответствующих директив ЕС. Данное изделие отвечает требованиям соответствующих директив УкрСЕПРО. Излучение шума в окружающую среду согласно Директиве Европейского Сообщества. Звуковое излучение данного изделия приведено в разделе "Технические данные" и на паспортной табличке. Двойная изоляция (модель S 138C). 538 937 - 006 -После

переработки электрическог

электронного оборудования. (Только для

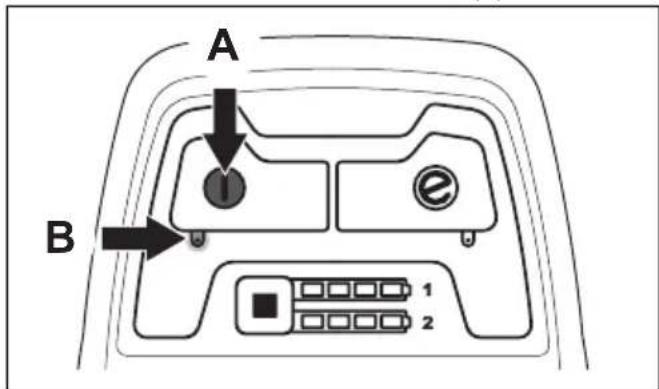

запуска для модели S 138i:

разблокируйте ограничитель

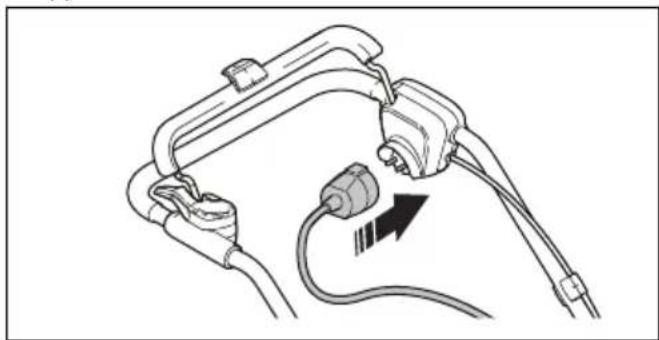

Процедура запуска для модели S 138C: разблокируйте ограничитель запуска, прижмите рукоятку моторного тормоза. Для остановки отпустите рукоятку моторного тормоза. Сканируемый код. Примечание: Другие символы/наклейки на изделии относятся к специальным требованиям сертификации на определенных рынках. Ответственность изготовителя В соответствии с законами об ответственности изготовителя мы не несем ответственности за ущерб, вызванный эксплуатацией нашего изделия в результате:

• ненадлежащего ремонта изделия;

• использования для ремонта изделия неоригинальных деталей или деталей, не одобренных производителем;

• использования неоригинальных дополнительных принадлежностей или принадлежностей, не одобренных производителем;

• ремонта изделия в неавторизованном сервисном центре или неквалифицированным специалистом; Безопасность Инструкции по технике безопасности Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение

937 - 006 - 539инструкций руководства

может привести к травмам или смерти оператора или находящихся рядом посторонних лиц.

Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории. Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации. Общие инструкции по технике безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

При небрежном или неправильном обращении изделие может оказаться опасным инструментом. Несоблюдение инструкций по технике безопасности может привести к травмам или смерти.

Во время работы данное изделие создает электромагнитное поле. В определенных обстоятельствах это поле может создавать помехи для пассивных и активных медицинских имплантатов. В целях снижения риска серьезной или смертельной травмы лицам с медицинскими имплантатами рекомендуется проконсультироваться с врачом и изготовителем имплантата, прежде чем приступать к эксплуатации данного изделия.

Будьте всегда осторожны и руководствуйтесь здравым смыслом. Если вы не уверены, как правильно эксплуатировать изделие в определенной ситуации, прекратите работу и проконсультируйтесь со своим дилером Husqvarna, прежде чем продолжить.

Помните: ответственность за аварии, угрожающие другим

937 - 006 -людям или их имуществу,

Содержите изделие в чистоте. Следите за тем, чтобы знаки и наклейки были легко читаемыми.

Не разрешайте пользоваться изделием людям, не убедившись сначала в том, что они прочитали и поняли содержание руководства по эксплуатации.

Не позволяйте детям использовать изделие.

Не разрешайте пользоваться изделием людям, которые не знакомы с данными инструкциями.

Не оставляйте без присмотра людей с физическими или умственными нарушениями, использующих изделие. Они должны постоянно находится под присмотром

Ни в коем случае не используйте изделие, если вы устали, больны или находитесь под воздействием спиртного, наркотических веществ или лекарственных препаратов. Это может повлиять на ваше зрение, реакцию, координацию или оценку действительности.

Запрещается использовать изделие, если оно повреждено.

Запрещается вносить в изделие модификации или использовать изделие, если вы подозреваете, что в его конструкцию внесены изменения другими лицами. Техника безопасности на рабочем месте ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

Уберите ветви, сучья, камни и прочие посторонние предметы из рабочей зоны перед началом эксплуатации

Предметы, ударяющиеся об оборудование скарификатора, могут быть отброшены, что приведет к травмам или повреждению имущества. Следите за тем, чтобы посторонние лица и животные находились на

541безопасном расстоянии от

Ни в коем случае не используйте изделие при неблагоприятных погодных условиях, например, в туман, дождь, при сильном ветре, низких температурах и риске удара молнии. Эксплуатация изделия при плохих погодных условиях или на сырых участках утомительна. Плохие погодные условия могут создавать опасные условия для работы, например, скользкие поверхности.

Следите за возможным появлением посторонних лиц, предметов или условий, которые могут препятствовать безопасной эксплуатации изделия.

Следите за возможным появлением препятствий, таких как корни, камни, сучья, ямы или рвы. Высокая трава может скрывать препятствия.

Эксплуатация изделия на склоне может представлять опасность. Запрещается использовать изделие на участках с уклоном более 15°.

Используйте изделие поперек поверхности склона. Не передвигайтесь вверх и вниз по поверхности склона.

Проявляйте особую осторожность при приближении к скрытым из видимости поворотам или предметам, которые могут затруднять обзор. Техника безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

Используйте данное изделие только для удаления соломы и мха с газонов. Запрещается использовать изделие не по назначению.

Пользуйтесь средствами индивидуальной защиты.

индивидуальной защиты на стр. 544

Запрещается эксплуатировать изделие под дождем или в условиях высокой влажности. При попадании воды внутрь агрегата повышается риск

937 - 006 -поражения электрическим

Ни в коем случае не используйте изделие с отсутствующими или неправильно установленными кожухами или оборудованием скарификатора. Неправильно установленное оборудование скарификатора может высвободиться и причинить

Следите за тем, чтобы об оборудование скарификатора не ударялись посторонние предметы, например, камни и корни. Это может повредить оборудование скарификатора и привести к искривлению вала двигателя. При искривлении вала увеличивается уровень вибрации, что может привести к снижению надежности крепления оборудования скарификатора.

В случае столкновения оборудования скарификатора с посторонним предметом или возникновения вибрации незамедлительно остановите изделие. Остановите двигатель,

предохранительный ключ в положение "0" и снимите аккумулятор (модель S 138i) или отсоедините шнур питания (модель S 138C). Проверьте изделие на наличие повреждений. Выполните ремонт повреждений или обратитесь в авторизованный сервисный центр для выполнения

Во время работы двигателя не прижимайте рукоятку моторного тормоза к рукоятке агрегата на длительный период

При запуске изделие должно находиться на устойчивой, ровной поверхности. Убедитесь, что оборудование скарификатора не касается грунта или любого другого

При работе с изделием всегда стойте сзади.

При работе с изделием все колеса должны стоять на земле; держите рукоятку обеими руками. Не приближайте руки или ноги к вращающемуся

543оборудованию скарификатора.

Запрещается наклонять изделие во время работы

Соблюдайте осторожность, когда тянете изделие назад.

Запрещается поднимать изделие во время работы двигателя. Если требуется поднять изделие, сначала остановите двигатель,

предохранительный ключ в положение "0" и снимите аккумулятор (модель S 138i) или отсоедините шнур питания (модель S 138C).

Запрещается двигаться назад при работе с

Останавливайте двигатель при пересечении не покрытых травой зон, например, дорожек из гравия, камня или асфальта.

Запрещается бегать с изделием во время работы двигателя. Работайте с изделием в спокойном

Выключайте двигатель, прежде чем изменить рабочую глубину. Ни в коем случае не выполняйте регулировку при работающем двигателе.

Ни в коем случае не выпускайте из вида изделие с работающим двигателем. Остановите двигатель и убедитесь, что оборудование скарификатора не

Инструкции по безопасности во время эксплуатации Средства индивидуальной защиты Каждый раз при работе с инструментом следует использовать рекомендованные средства индивидуальной защиты. Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью в выборе средств защиты обращайтесь к дилеру. Всегда используйте:

• Средства защиты органов слуха, чтобы свести к минимуму возможность нарушения слуха.

• Устойчивая и нескользящая обувь. Не носите сандалии и не ходите босиком.

• Прочные длинные брюки. Не носите шорты. При необходимости надевайте перчатки, например, при установке, осмотре или очистке оборудования скарификатора. ПРЕДУПРЕЖДЕНИЕ: Всегда пользуйтесь защитными наушниками. Продолжительное воздействие шума может повлечь за собой неизлечимое ухудшение слуха. Защитные устройства на изделии ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Запрещается использовать изделие с неисправными защитными устройствами.

• Регулярно выполняйте проверку защитных устройств. Если защитные устройства неисправны, обратитесь в сервисный центр Husqvarna.

937 - 006 -Проверка крышек

Крышка скарификатора снижает уровень вибрации изделия и риск травмирования оборудованием скарификатора.

• Проверьте боковую крышку скарификатора и убедитесь, что на ней отсутствуют повреждения, такие как трещины.

• Проверьте заднюю крышку и убедитесь, что на ней отсутствуют повреждения, такие как

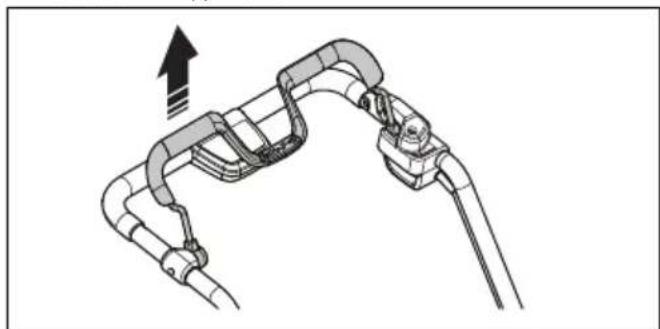

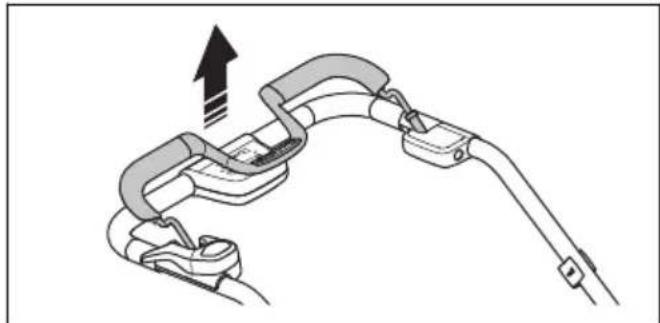

Рукоятка моторного тормоза Рукоятка моторного тормоза предназначена для остановки двигателя. При отпускании рукоятки тормоза двигатель останавливается. Чтобы проверить моторный тормоз, запустите двигатель, а затем отпустите рукоятку тормоза. Если двигатель не остановится через 3 секунды, обратитесь в авторизованный сервисный центр Husqvarna для регулировки моторного тормоза. Предохранительный ключ Предохранительный ключ находится под крышкой аккумулятора. Он используется для подключения аккумулятора, от которого на двигатель поступает

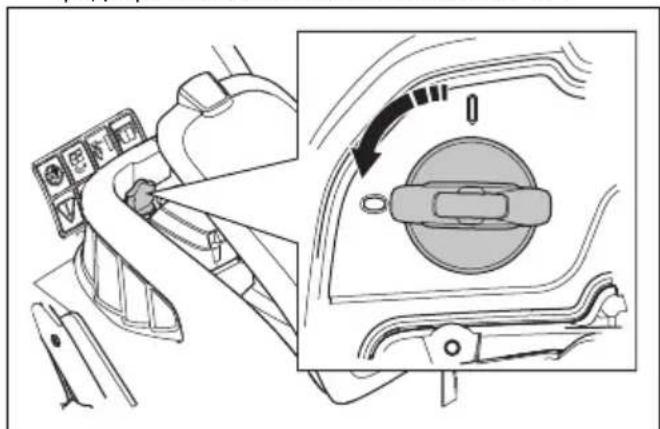

• Чтобы проверить работу предохранительного ключа, запустите и остановите двигатель.

• Если предохранительный ключ исправен, то двигатель запускается только при переводе ключа в положение "1". Проверка ограничителя запуска Проверьте ограничитель запуска и убедитесь, что он блокирует работу двигателя.

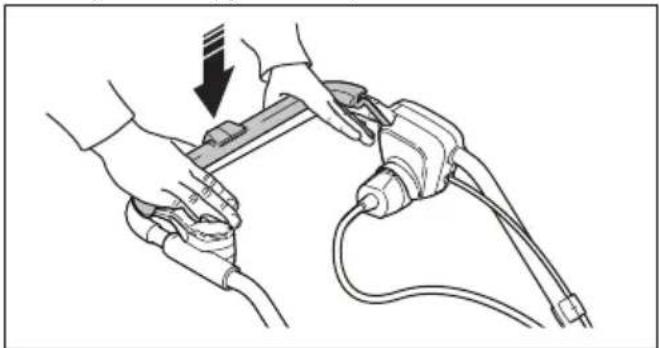

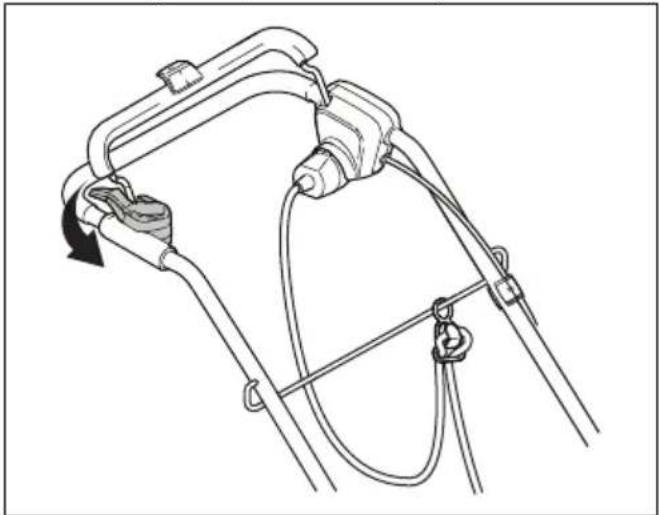

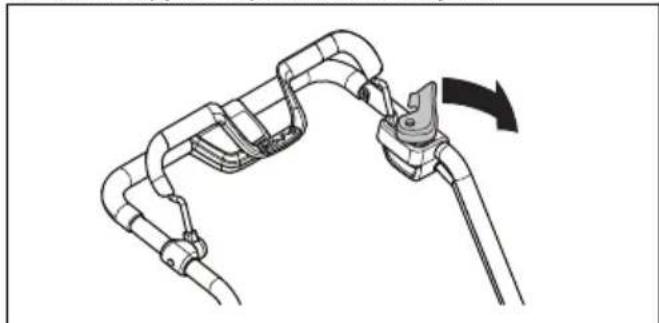

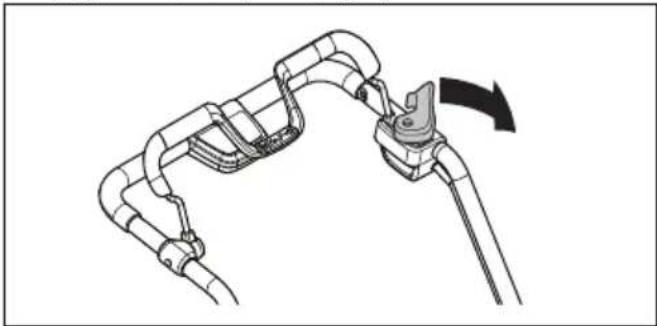

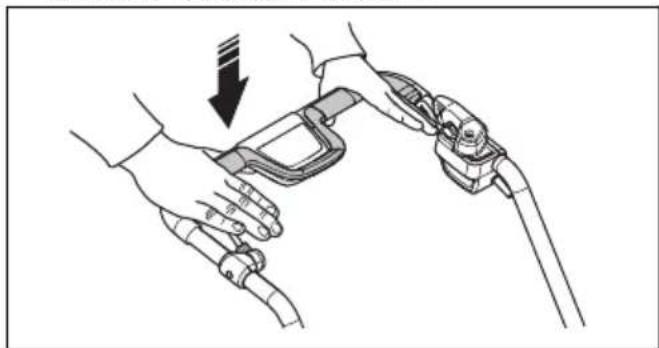

1. Прижмите рукоятку моторного тормоза в

направлении рукоятки агрегата. Ограничитель запуска остановит движение рукоятки.

2. Поверните ограничитель запуска в направлении,

3. Разблокируйте ограничитель запуска и

убедитесь, что он возвращается в исходное

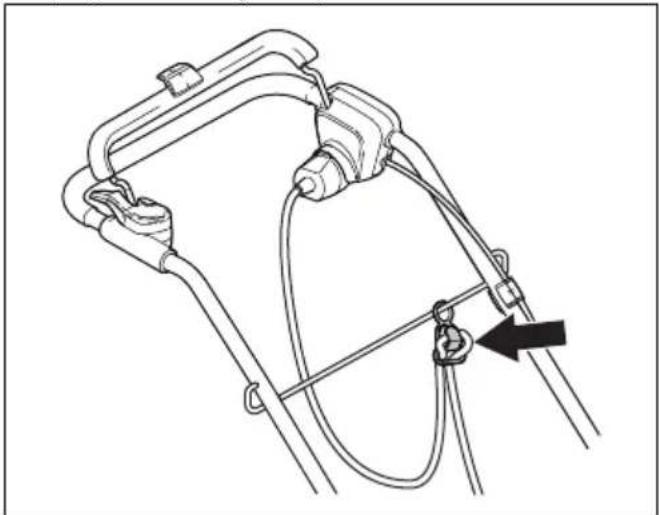

Использование держателя шнура питания (модель S 138C) Держатель шнура питания уменьшает нагрузку на гнездо и шнур питания. Кроме того, держатель шнура питания снижает риск вашего падения.

1. Сверните шнур питания в небольшую петлю.

2. Вставьте эту петлю в отверстие в держателе

3. Оберните петлю вокруг крюка.

4. Потяните шнур питания, чтобы затянуть петлю на

Техника безопасности при работе с аккумулятором ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке

937 - 006 - 545прочитайте следующие

инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

Используйте перезаряжаемые аккумуляторы Husqvarna только с теми изделиями Husqvarna, для которых они предназначены. Во избежание травм запрещается использовать аккумулятор в качестве источника питания других

Запрещается использовать одноразовые аккумуляторы.

Риск поражения электрическим током. Не допускайте соприкосновения клемм аккумулятора с ключами, монетами, винтами или другими металлическими предметами. Это может привести к короткому замыканию аккумулятора.

Не размещайте посторонние предметы на воздухозаборниках аккумулятора.

Аккумулятор не должен подвергаться воздействию солнечного света, тепла или открытого пламени. Аккумулятор может взорваться, став причиной ожогов, в том числе химических.

Защищайте аккумулятор от дождя и сырости.

Не подвергайте аккумулятор воздействию микроволн и высокого давления.

Не пытайтесь разбирать или ломать аккумулятор.

При возникновении утечки из аккумулятора не допускайте попадания жидкости на кожу или в глаза. Если вы прикоснулись к жидкости, промойте участок контакта большим количеством воды и обратитесь за медицинской помощью.

Используйте аккумулятор при температуре в диапазоне от -10°C до 40°C.

Очистка аккумулятора или зарядного устройства водой запрещена. См. раздел Очистка аккумулятора и зарядного устройства на стр.

Запрещается использовать неисправный или поврежденный аккумулятор.

Храните аккумуляторы вдали от металлических предметов, таких как гвозди,

937 - 006 -монеты или ювелирные

Техника безопасности при работе с зарядным устройством аккумулятора ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

Для зарядки перезаряжаемых аккумуляторов Husqvarna используйте только зарядные устройства QC.

Риск поражения электрическим током или короткого замыкания. Не размещайте посторонние предметы на воздухозаборниках зарядного устройства. Не пытайтесь разбирать зарядное устройство. Ни в коем случае не подключайте клеммы зарядного устройства к металлическим предметам. Используйте одобренные сетевые

Во время работы данное изделие создает электромагнитное поле. В определенных обстоятельствах это поле может создавать помехи для пассивных и активных медицинских имплантатов. В целях снижения риска серьезной или смертельной травмы лицам с медицинскими имплантатами рекомендуется проконсультироваться с врачом и изготовителем имплантата, прежде чем приступать к эксплуатации данного изделия.

Регулярно проверяйте кабель питания зарядного устройства на наличие повреждений или трещин.

Не поднимайте зарядное устройство за кабель питания. Для отсоединения зарядного устройства от сетевой розетки потяните за вилку. Не тяните за кабель

Не допускайте контакта кабеля питания и удлинителя с водой, маслом или с острыми краями. Убедитесь, что кабель не передавлен дверью, калиткой и т.д. В противном случае зарядное устройство

547может оказаться под напряжением.

Запрещается чистить аккумулятор и зарядное устройство водой.

Дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями или недостатком опыта и знаний могут использовать зарядное устройство только под надзором или в случае предоставления инструкций относительно безопасной эксплуатации оборудования и возможных рисков. Не позволяйте детям играть с зарядным устройством. Очистка и техническое обслуживание пользователем не должны проводиться детьми без

Не пытайтесь заряжать одноразовые аккумуляторные батареи в зарядном устройстве.

Запрещается использовать зарядное устройство вблизи легковоспламеняющихся материалов и материалов, которые вызывают коррозию. Не накрывайте зарядное устройство. Вытащите вилку зарядного устройства из розетки в случае появления дыма или

Запрещается использовать неисправное или поврежденное зарядное устройство.

Заряжайте аккумулятор только в хорошо проветриваемом помещении вдали от солнечных лучей. Запрещается заряжать аккумулятор в условиях высокой влажности. Защитное устройство для шнура питания Для модели S 138C.

При эксплуатации рекомендуется использовать устройство защитного отключения (УЗО) с током отключения не более 30 мА. Даже установка УЗО не полностью исключит все риски, поэтому следует всегда придерживаться правил техники безопасности. Проверяйте УЗО каждый раз при использовании.

В случае повреждения шнура питания или изоляции следует незамедлительно отключить изделие от сети.

Не касайтесь поврежденного или оборванного шнура,

937 - 006 -пока он не будет отключен

от источника питания.

Не выполняйте ремонт оборванного или поврежденного шнура. Замените его новым. Инструкции по технике безопасности во время технического обслуживания ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации изделия.

Для модели S 138i: Во избежание случайного запуска во время обслуживания поверните предохранительный ключ в положение "0" и извлеките аккумулятор. Подождите не менее 5 секунд, прежде чем приступить к обслуживанию.

Для модели S 138C: Во избежание случайного запуска во время технического обслуживания отсоедините шнур питания.

Чтобы продлить срок службы агрегата и снизить вероятность несчастных случаев, соблюдайте все требования к проведению обслуживания. Для проведения ремонта обратитесь в авторизованный сервисный центр. Для получения дополнительной информации обратитесь в

техобслуживание строго в соответствии с инструкциями, приведенными в руководстве по эксплуатации. Более расширенное обслуживание выполняется авторизованной сервисной мастерской.

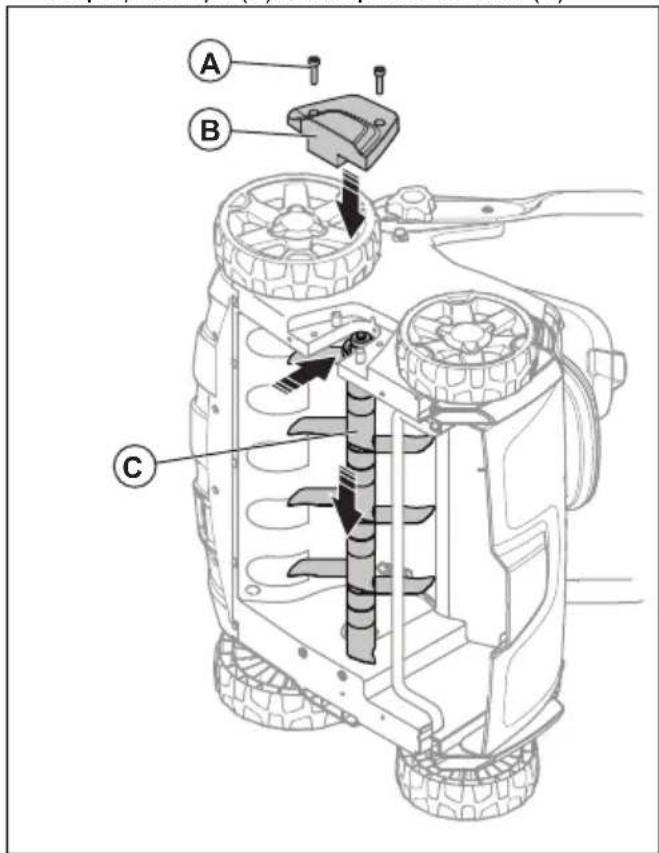

При работе с оборудованием скарификатора надевайте прочные перчатки. Оборудование скарификатора очень острое, что при неосторожном обращении может легко привести к

Для повышения качества и безопасности работы регулярно затачивайте и чистите ножи оборудования скарификатора.

549• Регулярно обращайтесь в сервисный центр для проверки изделия и выполнения необходимой регулировки и ремонта.

Замените поврежденные, сломанные или изношенные

Соблюдайте указания по замене принадлежностей. Пользуйтесь только оригинальными принадлежностями.

Храните изделие, аккумулятор и зарядное устройство по отдельности в сухом помещении под замком. Не допускайте к изделию, аккумулятору и зарядному устройство детей и лиц, не имеющих соответствующего разрешения.

ПРЕДУПРЕЖДЕНИЕ: Прежде чем выполнять сборку изделия, прочитайте раздел, посвященный технике безопасности. ПРЕДУПРЕЖДЕНИЕ: Для модели S 138i: Во избежание случайного запуска во время сборки переведите предохранительный ключ в положение "0", извлеките аккумулятор и подождите не менее 5 секунд. Для модели S 138C: Во избежание случайного запуска во время сборки отсоедините шнур питания. Сборка рукоятки

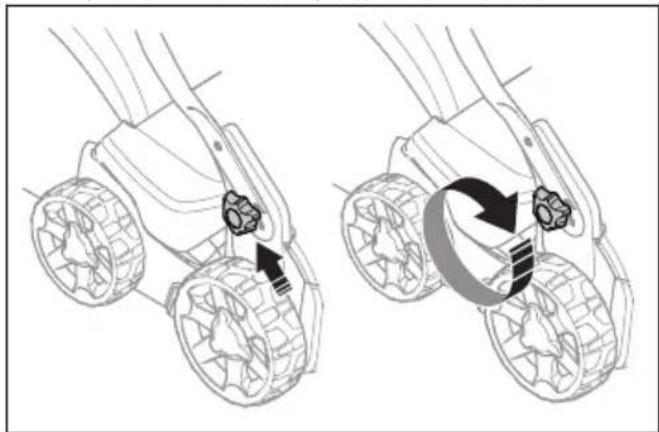

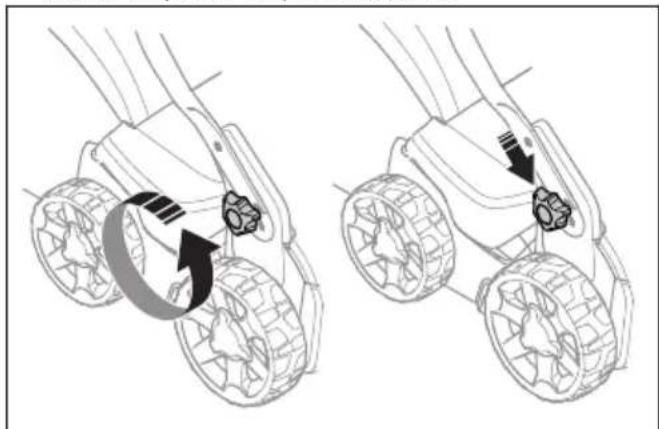

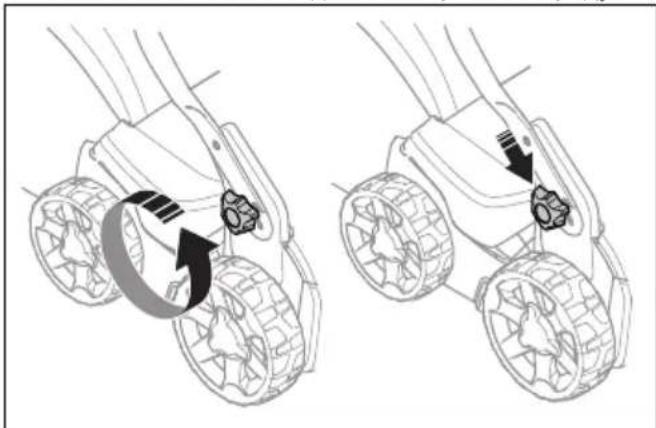

1. Ослабьте нижние ручки.

2. Переместите ручки в нижние положения в пазах с

левой и правой стороны изделия.

3. Установите рукоятку в одно из 2 доступных

положений по высоте.

4. Переместите ручки вверх в направлении рукоятки

до упора. Вы должны услышать щелчок.

5. Надежно затяните ручки.

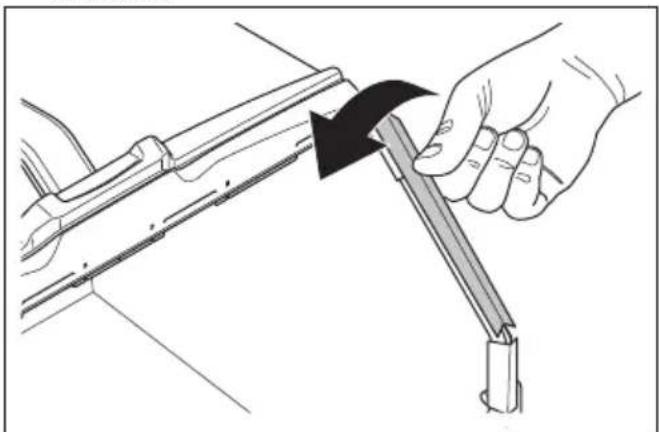

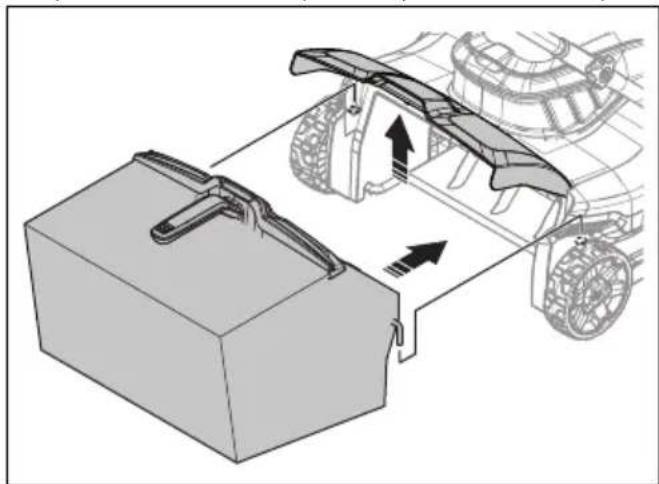

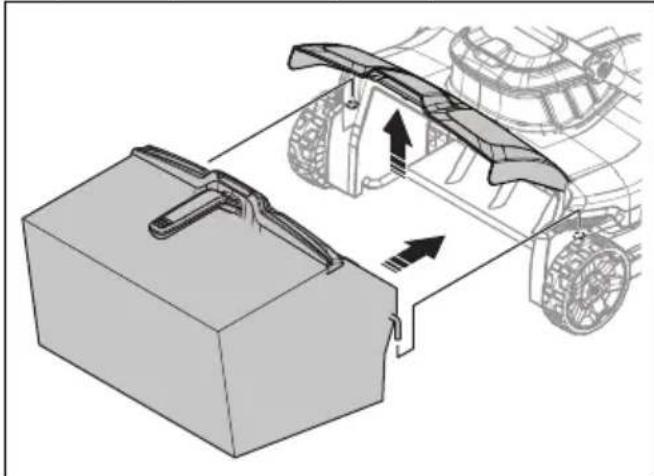

937 - 006 -Установка травосборника

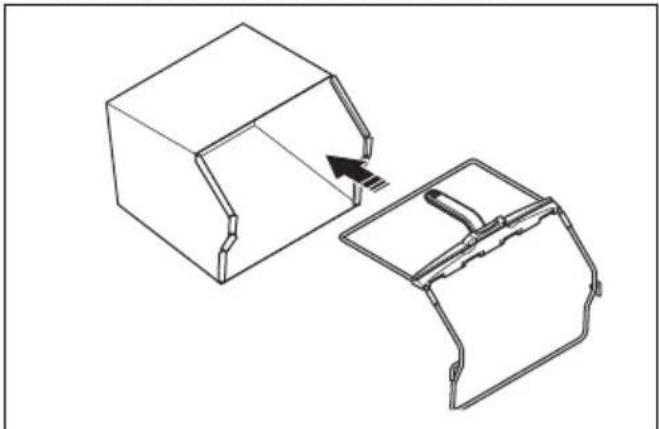

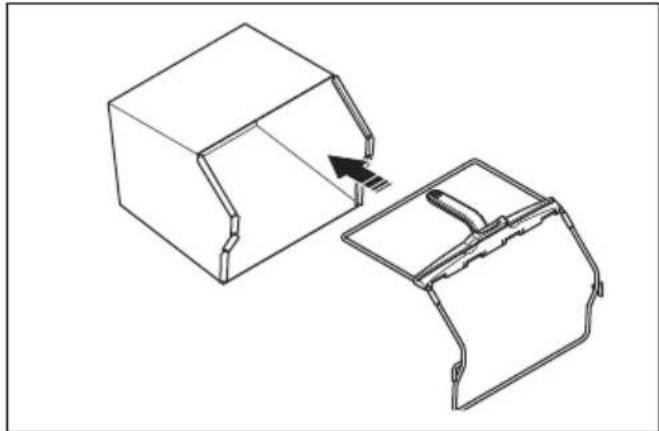

1. Установите раму травосборника на мешок

травосборника таким образом, чтобы жесткая часть мешка оказалась внизу. Ручка рамы должна располагаться поверх мешка.

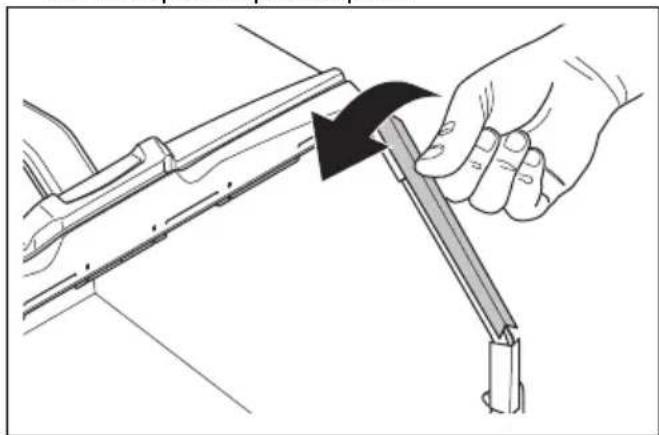

2. Установите нижнюю часть рамы травосборника в

канавку в нижней части травосборника.

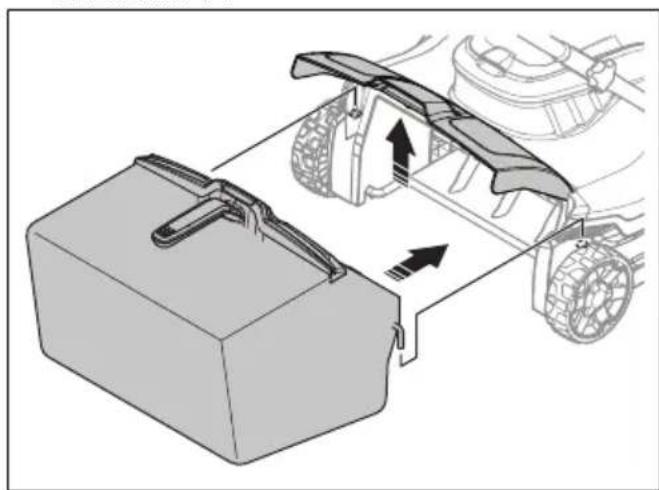

4. Поднимите заднюю крышку.

5. Правильно разместите травосборник.

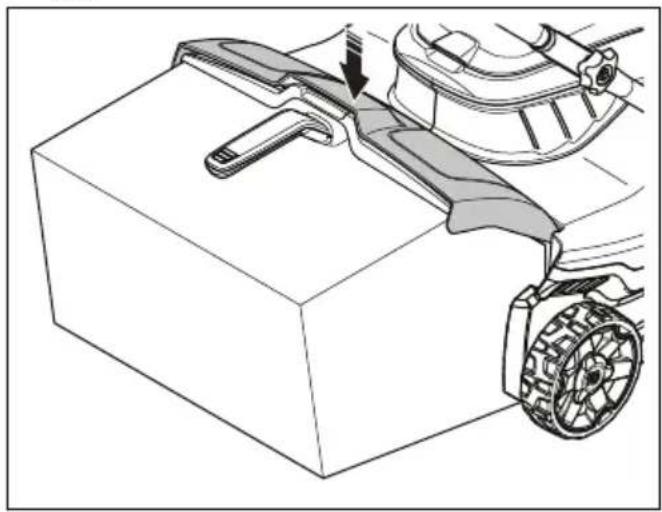

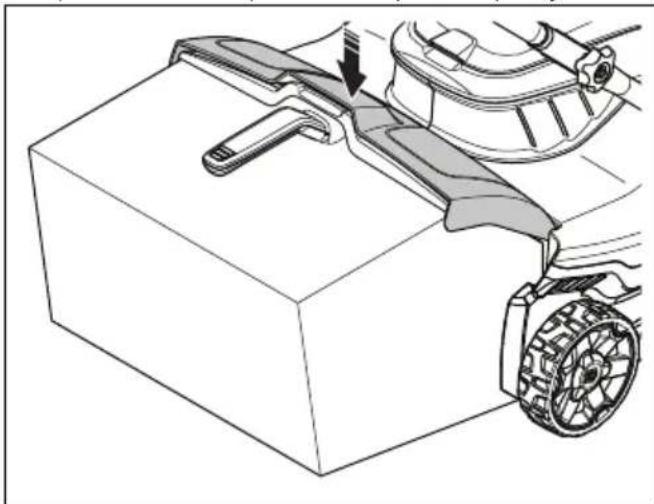

6. Установите травосборник на верхний край шасси.

Во избежание утечек убедитесь, что задняя крышка плотно прилегает к травосборнику. Эксплуатация

ПРЕДУПРЕЖДЕНИЕ: Перед эксплуатацией прибора необходимо внимательно изучить раздел безопасности. Husqvarna Connect Husqvarna Connect представляет собой бесплатное приложение для мобильного устройства. Приложение Husqvarna Connect позволяет пользоваться расширенными функциями вашего изделия Husqvarna:

• Дополнительная информация об изделии.

• Сведения о деталях и помощь в техническом обслуживании. Как начать использовать Husqvarna Connect

1. Загрузите приложение Husqvarna Connect на

свое мобильное устройство.

2. Зарегистрируйтесь в приложении Husqvarna

3. Выполните пошаговые инструкции в приложении

Husqvarna Connect для подключения и регистрации изделия. Настройка рабочей глубины ПРЕДУПРЕЖДЕНИЕ: Запрещается регулировать рабочую глубину во время эксплуатации изделия.

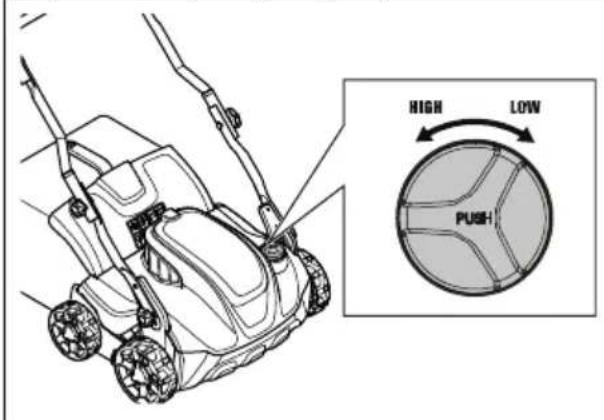

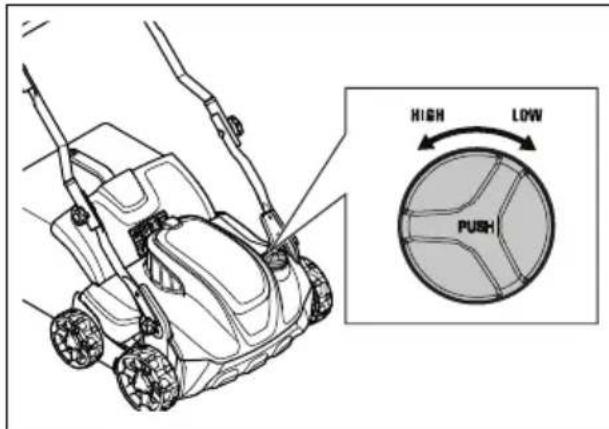

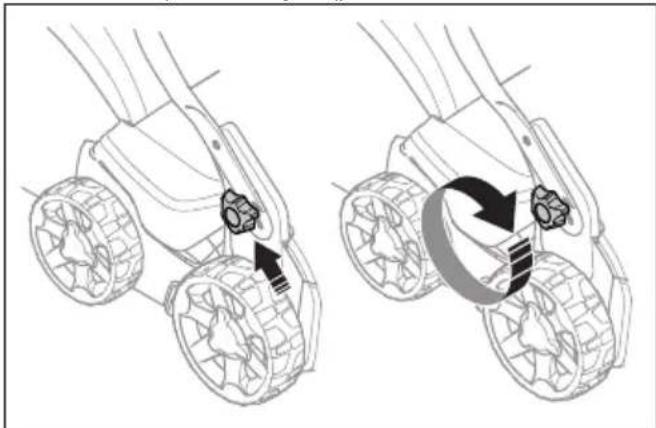

937 - 006 - 5511. Нажмите на ручку регулировки рабочей глубины

и поверните ее против часовой стрелки, чтобы увеличить рабочую глубину.

2. Нажмите на ручку регулировки рабочей глубины

и поверните ее по часовой стрелке, чтобы уменьшить рабочую глубину. Аккумулятор ПРЕДУПРЕЖДЕНИЕ: Перед эксплуатацией аккумулятора ознакомьтесь с разделом, посвященным безопасности, и усвойте его содержание. Прочтите и усвойте также все сведения, приведенные в руководстве по эксплуатации аккумулятора и зарядного устройства. Состояние аккумулятора Дисплей отображает оставшуюся емкость аккумулятора и наличие в нем неисправностей. Емкость аккумулятора отображается на дисплее в течение 5 секунд после отключения агрегата или после нажатия кнопки-индикатора аккумулятора. Предупреждающий знак на аккумуляторе загорается в случае возникновения ошибки. См. раздел Аккумулятор на стр. 558

аккумулятора Все светодиоды горят Аккумулятор полностью заряжен (75‐100 %). Светодиоды 1, 2, 3

Заряд аккумулятора — 50‐75 %. Светодиодные

аккумулятора Светодиоды 1, 2 горят. Заряд аккумулятора — 25‐50 %. Светодиод 1 горит. Заряд аккумулятора — 0‐25 %. Светодиод 1 мигает. Аккумулятор разряжен. Зарядите аккумулятор. Зарядка аккумулятора Зарядите аккумулятор перед первым использованием. Поставляемый аккумулятор заряжен только на 30%. Примечание: Подсоединяйте зарядное устройство к сети питания с напряжением и частотой, указанными на паспортной табличке. Зарядка не выполняется, если температура аккумулятора превышает 50°C. Прежде чем начать зарядку, зарядное устройство охлаждает аккумулятор до приемлемой температуры.

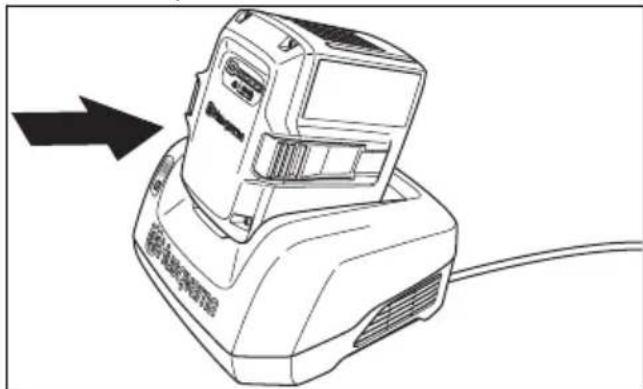

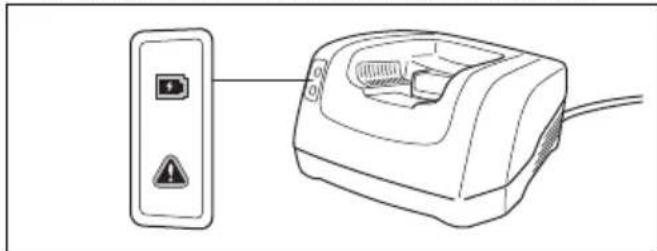

1. Вставьте один конец силового кабеля зарядного

устройства в гнездо зарядного устройства.

2. Второй конец силового кабеля зарядного

устройства вставьте в заземленную розетку сети электропитания. Светодиод на зарядном устройстве мигнет зеленым цветом один раз.

3. Вставьте аккумулятор в зарядное устройство.

При правильном подключении аккумулятора к зарядному устройству загорается индикатор зеленого цвета.

4. Когда на аккумуляторе загорятся все

светодиоды, это означает полную зарядку. Длительность зарядки аккумулятора не должна превышать 24 часа.

937 - 006 -5. Чтобы отсоединить зарядное устройство от

розетки, потяните не за кабель, а за штекер.

6. Извлеките аккумулятор из зарядного устройства.

Состояние зарядки аккумулятора Литий-ионный аккумулятор Husqvarna можно заряжать и использовать при любом уровне зарядки. Это не приведет к повреждению аккумулятора. Полностью заряженный аккумулятор не разряжается, даже если оставить его в зарядном устройстве. Светодиодный дисплей Состояние процесса

Светодиод 1 мигает. 0%-25% Светодиод 1 горит, светодиод 2 мигает. 25%-50% Светодиоды 1, 2 горят, светодиод 3 мигает. 50%-75% Светодиоды 1, 2, 3 горят, светодиод 4

75%-100% Горят светодиоды 1, 2, 3, 4 Полный уровень заряда Эксплуатация S 138i Запуск изделия

1. Вставьте заряженный аккумулятор в

аккумуляторный отсек 1 под крышкой аккумулятора. Чтобы продлить время работы, вставьте второй заряженный аккумулятор в аккумуляторный отсек 2.

2. Переведите предохранительный ключ в

3. Стойте сзади изделия.

4. Нажмите кнопку вкл./выкл. (A) на панели

управления, после чего должен загореться зеленый светодиодный индикатор (B).

5. Разблокируйте ограничитель запуска.

6. Прижмите рукоятку моторного тормоза в

направлении рукоятки агрегата. Использование функции SavE На агрегате предусмотрена функция экономии ресурса аккумулятора (SavE), которая продлевает время работы.

1. Чтобы включить эту функцию, нажмите кнопку

SavE (A). Загорается зеленый светодиодный

5532. Чтобы отключить эту функцию, повторно нажмите кнопку SavE. Зеленый светодиодный индикатор (B) гаснет. Остановка изделия Если изделие не используется в течение 10 минут, оно автоматически выключается. Прежде чем оставить изделие без присмотра, обязательно переведите предохранительный ключ в положение "0".

1. Отпустите рукоятку моторного тормоза, чтобы

остановить двигатель.

2. Нажмите кнопку вкл./выкл. (A) на панели

управления, после чего зеленый светодиодный индикатор (B) должен погаснуть.

3. Откройте крышку аккумулятора и поверните

предохранительный ключ в положение "0".

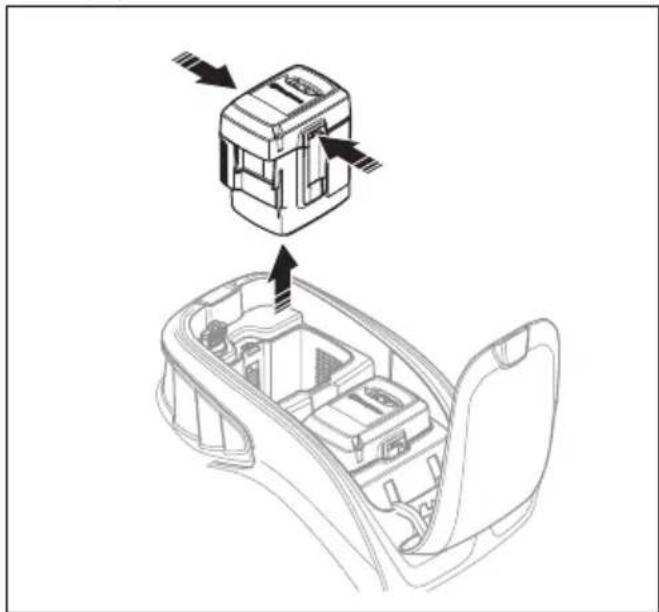

4. Чтобы извлечь аккумулятор, нажмите на 2 кнопки

фиксатора одновременно и извлеките аккумулятор.

5. Зарядите аккумулятор с низким уровнем зарядки.

Для получения дополнительных сведений см.

Зарядка аккумулятора на стр. 552

Эксплуатация S 138C Запуск изделия

1. Подключите шнур питания к гнезду под

937 - 006 -2. Поместите шнур питания в держатель. См.

Использование держателя шнура питания (модель S 138C) на стр. 545

3. Стойте сзади изделия.

4. Разблокируйте ограничитель запуска.

5. Прижмите рукоятку моторного тормоза в

направлении рукоятки агрегата. Остановка изделия

1. Отпустите рукоятку моторного тормоза, чтобы

остановить двигатель.

2. Отсоедините шнур питания от сети, а затем от

ВНИМАНИЕ: Извлеките штекер по прямой. Не тяните за кабель питания. Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением техобслуживания необходимо внимательно изучить и понять раздел безопасности. Для выполнения любых работ по сервисному обслуживанию и ремонту изделия необходимо пройти специальное обучение. Мы гарантируем

937 - 006 - 555доступность услуг по профессиональному ремонту и

сервисному обслуживанию. Если ваш дилер не занимается сервисным обслуживанием, обратитесь к нему для получения информации о ближайшем сервисном центре. График технического обслуживания График технического обслуживания рассчитан исходя из ежедневного использования изделия. Если изделие не используется ежедневно, интервалы техобслуживания изменятся. Сведения о техническом обслуживании, отмеченном знаком *, см. в разделе Защитные устройства на изделии на стр. 544

Выполните общий осмотр. X Очистите изделие. X Проверьте оборудование скарификатора. X Убедитесь, что защитные устройства изделия исправны. * X Проверьте крышки. * X Проверьте рукоятку моторного тормоза. * X Проверьте работу ограничителя запуска. * X Только S 138i При

Проверьте работу и состояние кнопки вкл./выкл. X Проверьте аккумулятор на наличие повреждений. X Проверьте уровень заряда аккумулятора. X Проверьте работу кнопок фиксатора и надежность установки аккумулятора

Проверьте состояние и правильность работы зарядного устройства. X Проверьте соединения между аккумулятором и агрегатом. Проверьте также соединения между аккумулятором и зарядным устройством.

Выполнение общего осмотра

• Проверьте затяжку гаек и винтов на изделии.

• Убедитесь, что расположение кабелей не допускает возможности их повреждения. Очистка изделия

• Очистите пластмассовые детали чистой и сухой

• Не используйте воду для очистки изделия от загрязнений. Попадание воды в аккумулятор или двигатель может вызвать короткое замыкание или повредить изделие.

• Не используйте моечный агрегат высокого давления для очистки изделия.

• Не направляйте струю воды непосредственно на

• Используйте щетку для удаления листьев, травы

Очистка аккумулятора и зарядного

ВНИМАНИЕ: Очистка аккумулятора или зарядного устройства водой запрещена. 556 937 - 006 -• Прежде чем устанавливать аккумулятор в зарядное устройство, убедитесь, что аккумулятор и зарядное устройство чистые и сухие.

• Используйте для очистки клемм аккумулятора сжатый воздух или мягкую и сухую ткань.

• Очистите поверхности аккумулятора и зарядного устройства мягкой и сухой тканью. Проверка оборудования скарификатора ПРЕДУПРЕЖДЕНИЕ: Для моделей S 138i: Во избежание случайного запуска переведите предохранительный ключ в положение "0", извлеките аккумулятор и подождите не менее 5 секунд. Для модели S 138C: Во избежание случайного запуска отсоедините шнур

ПРЕДУПРЕЖДЕНИЕ: Надевайте защитные перчатки при техобслуживании оборудования скарификатора. Ножи на оборудовании скарификатора очень острые, что при неосторожном обращении может легко привести к

• Проверьте оборудование скарификатора на наличие повреждений или трещин. Всегда заменяйте поврежденное оборудование скарификатора. Замена оборудования скарификатора ПРЕДУПРЕЖДЕНИЕ:

защитные перчатки при техобслуживании оборудования скарификатора. Оборудование скарификатора очень острое, что при неосторожном обращении может легко привести к порезам

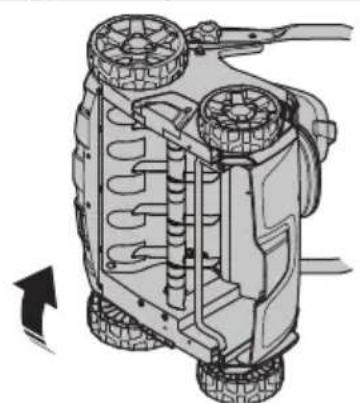

1. Положите изделие на правый бок.

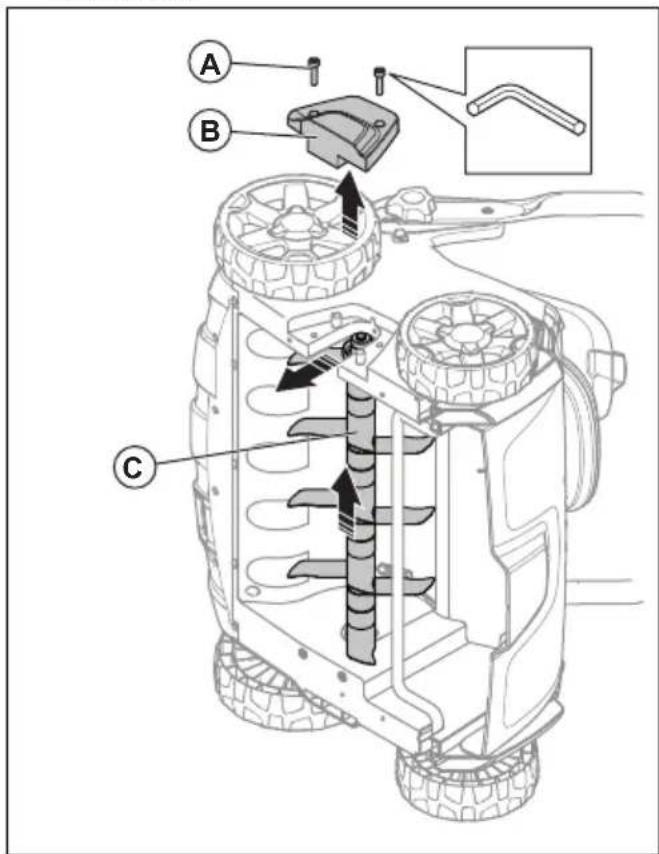

2. Отверните 2 винта (А) и снимите крышку

скарификатора (В). Потяните оборудование скарификатора (C) вверх и наружу, чтобы извлечь его.

3. Вставьте новое оборудование скарификатора (C)

в паз и вниз по отверстию. Установите крышку скарификатора (B) и заверните 2 винта (A)

557Поиск и устранение неисправностей Аккумулятор Светодиодный

аккумулятора Возможные неисправности Порядок устранения Мигает зеленый

Низкое напряжение аккумулятора Зарядите аккумулятор. См. раздел

аккумулятора на стр. 552

Слишком низкий заряд аккумулятора Зарядите аккумулятор. См. раздел

аккумулятора на стр. 552

Слишком высокая или слишком низкая температура окружающей

Используйте аккумулятор при температуре в диапазоне от -10°C до 40°C. Перегрузка по напряжению Убедитесь, что напряжение в сети соответствует значению, указанному на паспортной табличке изделия. Извлеките аккумулятор из зарядного устройства. Подождите 5 секунд и снова попытайтесь зарядить аккумулятор. Если неисправность не устранена, обратитесь в авторизованный сервисный центр. Горит светодиод

Слишком большая разница в напряжении ячеек (1 В) Обратитесь в авторизованный сервисный

Зарядное устройство Светодиод на

аккумулятора Возможные неисправности Порядок устранения Мигает светодиод

Слишком высокая или слишком низкая температура окружающей среды Используйте зарядное устройство при температуре в диапазоне от 5°C до 40°C. Горит светодиод

Обратитесь в авторизованный сервисный центр Панель управления Для модели S 138i 558 937 - 006 -Ошибка Код ошибки (количество

Возможные неисправности Возможные действия Мигает светодиод

3 Перегрузка двигателя. Уменьшите рабочую глубину. См.

Настройка рабочей глубины на стр. 551 . Если светодиодный индикатор ошибки продолжает мигать, оборудование скарификатора заблокировано. Во избежание случайного запуска переведите предохранительный ключ в положение "0", извлеките аккумулятор и подождите не менее 5 секунд. Убедитесь, что оборудование скарификатора свободно вращается. Если неисправность не устранена, обратитесь в авторизованный сервисный центр. 5 Слишком низкая частота вращения двигателя привела к остановке

9 Слишком высокая температура системы управления двигателем. Остановите двигатель и подождите, пока он остынет. 7 Ошибка аккумулятора или отсутствие сигнала от аккумулятора. Установите аккумулятор в агрегат надлежащим образом и проверьте разъем аккумулятора. Если на аккумуляторе мигает светодиодный индикатор ошибки, см. раздел Состояние зарядки аккумулятора на стр. 553

Слишком низкий заряд аккумулятора. Зарядите аккумулятор. См. раздел Зарядка аккумулятора на стр. 552

останавливается 6 Слишком низкий заряд аккумулятора. Зарядите аккумулятор. См. раздел Зарядка аккумулятора на стр. 552

0 Неисправность разъема аккумулятора. Осмотрите разъем аккумулятора. Прочие ошибки При возникновении других ошибок поверните предохранительный ключ в положение "0", извлеките аккумулятор и обратитесь в авторизованный сервисный центр. Транспортировка, хранение и утилизация Транспортировка

• На литий-ионные аккумуляторы в комплекте изделия распространяются требования, предъявляемые к опасным товарам.

• Соблюдайте специальные требования к перевозке коммерческим транспортом, указанные на упаковке и ярлыках.

• При подготовке изделия к транспортировке тщательно выполняйте все требования, предъявляемые к опасным веществам. Могут также применяться требования местного законодательства.

• Перед транспортировкой всегда извлекайте аккумулятор.

• Заклейте разъемы аккумулятора лентой и закрепите аккумулятор таким образом, чтобы во время транспортировки он не мог сместиться.

• Надежно закрепите изделие на время транспортировки.

• Перед транспортировкой всегда извлекайте аккумулятор.

937 - 006 - 559• Во избежание несчастных случаев при

помещении изделия на хранение убедитесь, что в нем нет аккумулятора.

• Храните зарядное устройство в закрытом и сухом

• Храните аккумулятор и зарядное устройство в сухом отапливаемом помещении.

• Храните аккумулятор отдельно от зарядного устройства.

• Не допускается хранение аккумулятора в местах, где возможно возникновение статического электричества. Нельзя хранить аккумулятор в металлической коробке.

• Храните аккумулятор при температуре в пределах от 5°C до 25°C и не подвергайте воздействию прямых солнечных лучей.

• Храните зарядное устройство при температуре в пределах от 5°C до 45°C и не подвергайте воздействию прямых солнечных лучей.

• Перед помещение аккумулятора на длительное хранение убедитесь, что он заряжен до 30-50%.

• Храните изделие, аккумулятор и зарядное устройство в запертом помещении, вне доступа детей и лиц, не имеющих соответствующего разрешения.

• Перед помещением изделия на длительное хранение очистите его от загрязнений и проведите полное обслуживание.

Обозначения на изделии или его упаковке указывают, что данное изделие не может быть утилизировано в качестве бытовых отходов. Оно должно быть передано в соответствующий пункт для переработки электрического и электронного оборудования. Обеспечив надлежащую утилизацию данного изделия, вы поможете предотвратить потенциальное отрицательное влияние на окружающую среду и здоровье людей, которое иначе могло быть последствием неправильной утилизации. Более подробную информацию о переработке данного изделия получите в Городском управлении, у службы, занимающейся переработкой бытовых отходов либо в магазине, где вы приобрели изделие. Технические данные Технические данные S 138i S 138C Электродвигатель Тип двигателя Двигатель постоянного тока BLDC (бесщеточный), 36 В Серийный двигатель перем. тока Частота вращения оборудования – SavE, об/мин 3000 Неприменимо Частота вращения оборудования – номинальная,

Мощность двигателя – макс., кВт 1,28 1,8 Мощность двигателя – номинальная, кВт 0,9 1,6

Масса, кг 19,5 (без аккумулятора) 19,0 Аккумулятор Тип аккумулятора Аккумуляторная серия Husqvarna

Рабочий цикл аккумулятора 560 937 - 006 -S 138i S 138C Время непрерывной работы аккумулятора, минуты, (на холостом ходу) с включенной функцией SavE, с одним аккумулятором Husqvarna 5,2 А·ч (Bli200). 115 Нет данных Время непрерывной работы аккумулятора, минуты, (на холостом ходу) в стандартном режиме, с одним аккумулятором Husqvarna 5,2 А·ч (Bli200). 102 Нет данных Излучение шума

Уровень мощности звука, измеренный, дБ(A) 89,2 95,7 Уровень мощности шума, гарантированный L

Уровень шумового давления на уши оператора, дБ(A) 75,3 81,7 Уровни вибрации

5,5 8,3 Эксплуатация Рабочая глубина, макс./мин., мм -8/+5 -8/+5 Рабочая ширина, см 37,5 37,5 Оборудование, треугольные ножи 5973510-01 5973510-01 Оборудование, пружинные зубцы 5973509-01 5973509-01 Емкость травосборника, л 45 45 Рекомендованные аккумуляторы

аккумулятора, А-ч Напряжение, В Масса, фунт/кг BLi20 Литий-ионный 4,0 36 2,6/1,2 BLi200 Литий-ионный 5,2 36 2,8/1,3 BLi300 Литий-ионный 9,4 36 4,1/1,9 Рекомендованные зарядные устройства для указанных аккумуляторов, BLi

напряжение, В Частота, Гц Мощность, Вт QC80 100-240 50-60 80 QC80F 12 0 80 QC330 100-240 50-60 330

Излучение шума в окружающую среду измеряется как шумовой эффект (L

) согласно Директиве ЕС 2000/14/EC.

Указанные данные об уровне шумового давления имеют типичный статистический разброс (стандартное отклонение) в 1,2 дБ (A).

Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное отклонение) 0,2 м/с

937 - 006 - 561Рекомендованные зарядные устройства для

указанных аккумуляторов, BLi

напряжение, В Частота, Гц Мощность, Вт QC500 100-240 50-60 500 562 937 - 006 -Декларация соответствия ЕС Декларация соответствия ЕС Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], заявляет, что скарификатор Husqvarna S 138i с серийными номерами 2018XXXXXXX и далее соответствует требованиям ДИРЕКТИВЫ СОВЕТА ЕС:

• от 8 июня 2011 года "об ограничении по использованию опасных веществ" 2011/65/EU

• от 17 мая 2006 года "о машинах и механизмах" 2006/42/EC

• от 26 февраля 2014 года "об электромагнитной совместимости" 2014/30/EU

• от 8 мая 2000 года "об излучении шума в окружающую среду" 2000/14/EC Информация об излучении шума представлена в разделе технических данных. Применяются следующие стандарты: EN 60335-1:2012+A11:2014+A13:2017, EN 50636-2-92:2014, EN 55014-1:2017, EN 55014-2:2015 Huskvarna, 2019-01-15 Клаес Лосдал, Директор отдела разработок/Садовая техника (Уполномоченный представитель Husqvarna AB и ответственный за техническую документацию.)

563Декларация соответствия ЕС Декларация соответствия ЕС Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], заявляет, что скарификатор Husqvarna S 138C с серийными номерами 2018XXXXXXX и далее соответствует требованиям ДИРЕКТИВЫ СОВЕТА ЕС:

• от 8 июня 2011 года "об ограничении по использованию опасных веществ" 2011/65/EU

• от 17 мая 2006 года "о машинах и механизмах" 2006/42/EC

• от 26 февраля 2014 года "об электромагнитной совместимости" 2014/30/EU

• от 8 мая 2000 года "об излучении шума в окружающую среду" 2000/14/EC Информация об излучении шума представлена в разделе технических данных. Применяются следующие стандарты: EN 60335-1:2012+A11:2014+A13:2017, EN 50636-2-92:2014, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-11:2000 Huskvarna, 2019-01-15 Клаес Лосдал, Директор отдела разработок/Садовая техника (Уполномоченный представитель Husqvarna AB и ответственный за техническую документацию.)
