KÄYTTÖOHJE S138i HUSQVARNA

2. Pange toitekaabel toitekaabli hoidikusse. Vt jaotist

• Puhastage plastosi puhta ja kuiva lapiga.

) vastavalt EÜ direktiivile 2000/14/EÜ.

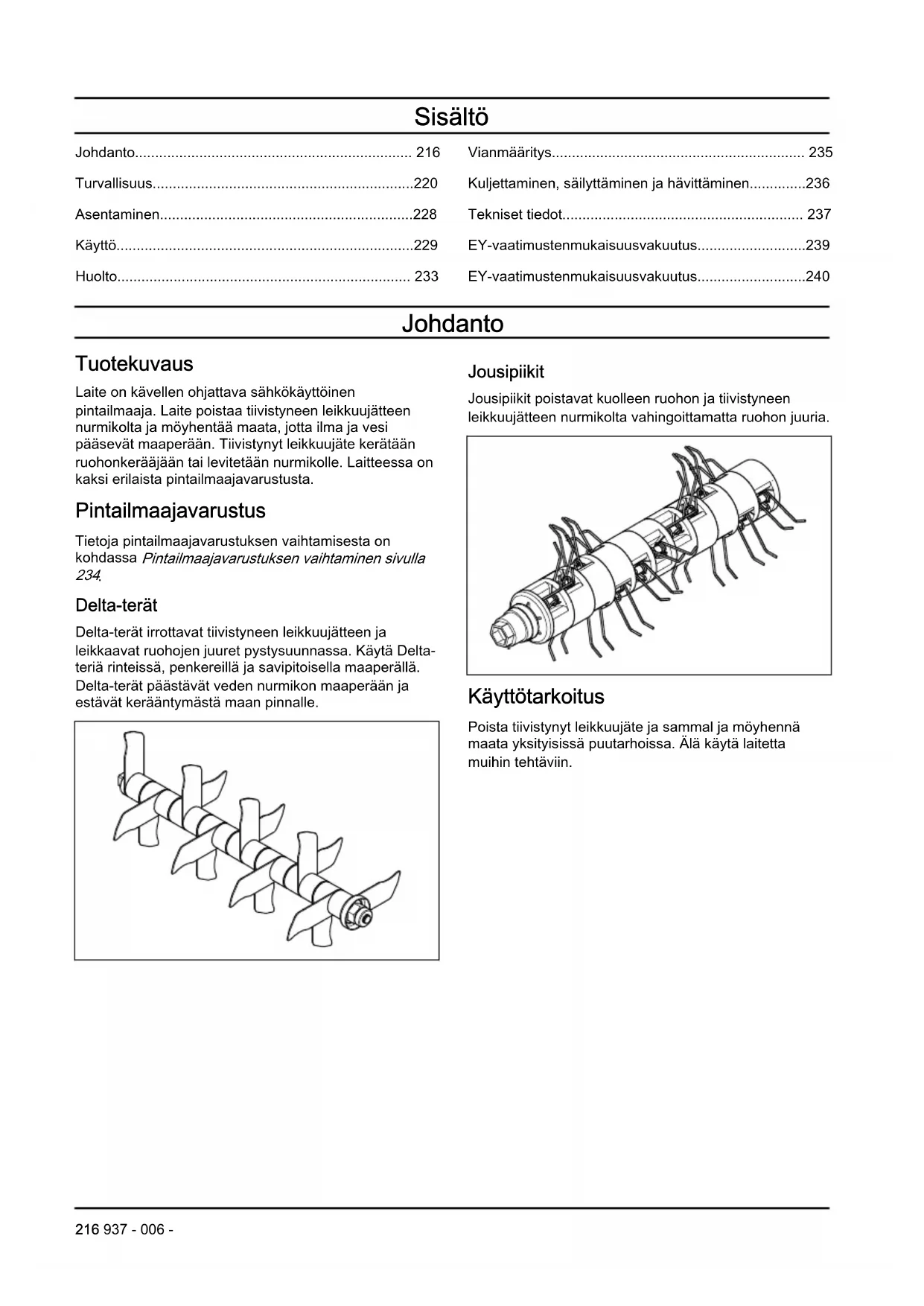

• 215Sisältö Johdanto p. 216
• Turvallisuus p. 220
• Asentaminen p. 228
• Käyttö p. 229
• Huolto p. 233
• Vianmääritys p. 235
• Kuljettaminen, säilyttäminen ja hävittäminen p. 236
• Tekniset tiedot p. 237
• EY-vaatimustenmukaisuusvakuutus p. 239

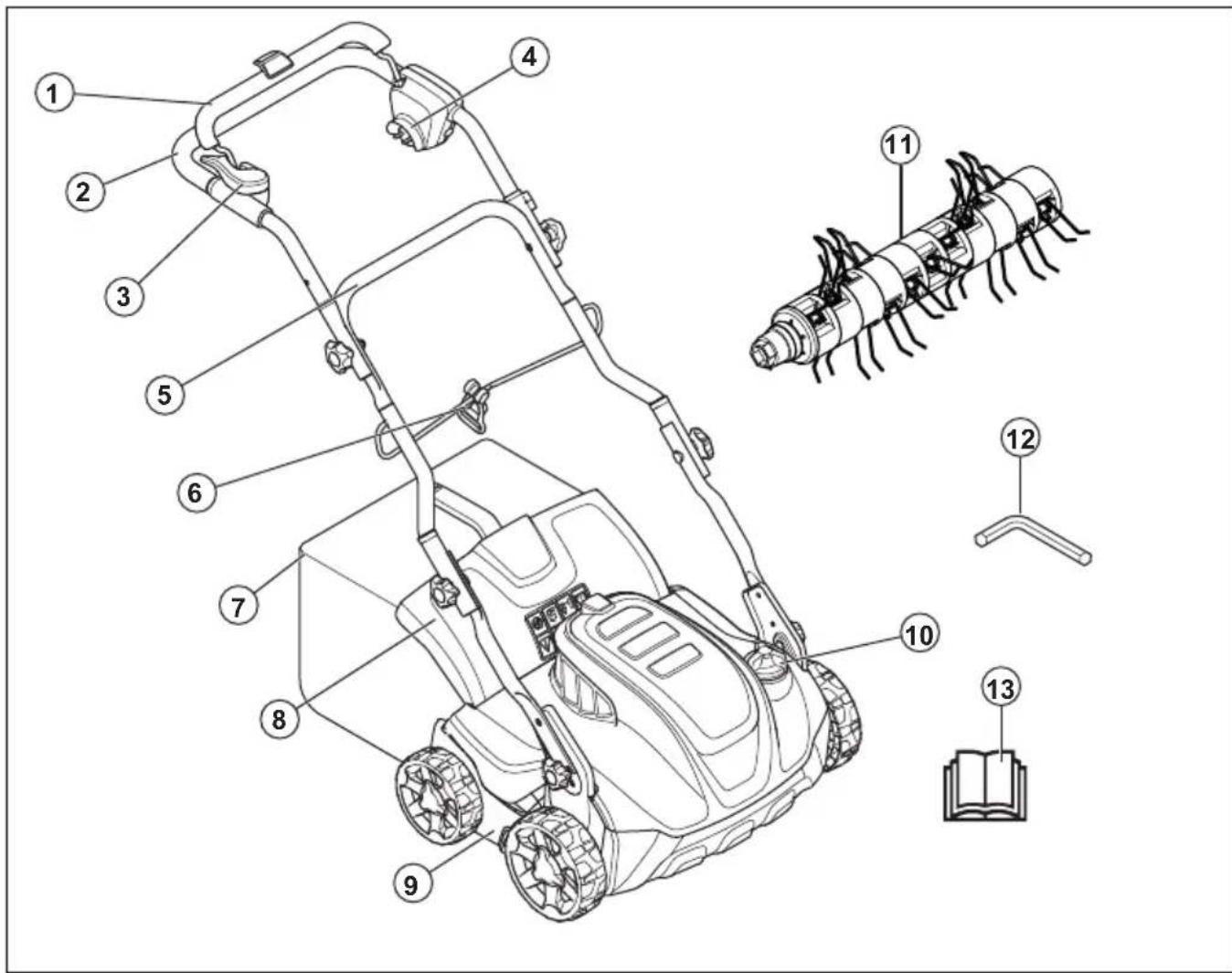

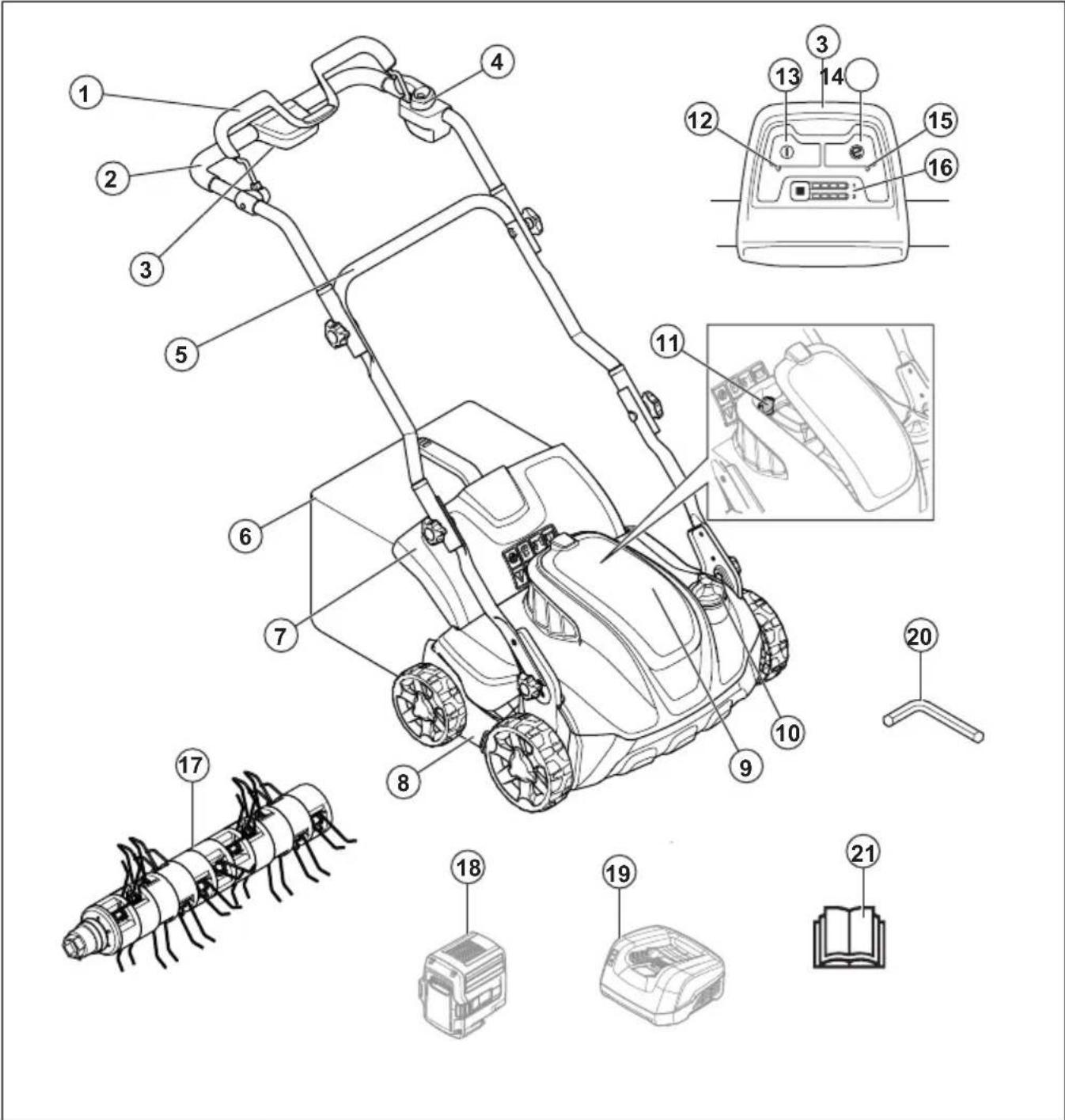

• EY-vaatimustenmukaisuusvakuutus Johdanto Tuotekuvaus Laite on kävellen ohjattava sähkökäyttöinen pintailmaaja. Laite poistaa tiivistyneen leikkuujätteen nurmikolta ja möyhentää maata, jotta ilma ja vesi pääsevät maaperään. Tiivistynyt leikkuujäte kerätään ruohonkerääjään tai levitetään nurmikolle. Laitteessa on kaksi erilaista pintailmaajavarustusta. Pintailmaajavarustus Tietoja pintailmaajavarustuksen vaihtamisesta on kohdassa Pintailmaajavarustuksen vaihtaminen sivulla p. 240

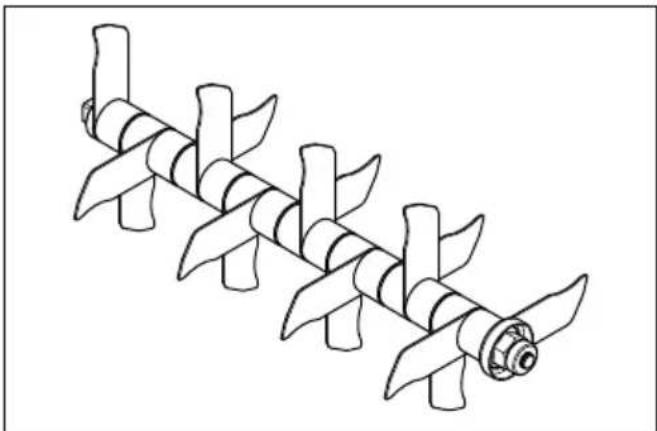

Delta-terät Delta-terät irrottavat tiivistyneen leikkuujätteen ja leikkaavat ruohojen juuret pystysuunnassa. Käytä Delta- teriä rinteissä, penkereillä ja savipitoisella maaperällä. Delta-terät päästävät veden nurmikon maaperään ja estävät kerääntymästä maan pinnalle. Jousipiikit Jousipiikit poistavat kuolleen ruohon ja tiivistyneen leikkuujätteen nurmikolta vahingoittamatta ruohon juuria. Käyttötarkoitus Poista tiivistynyt leikkuujäte ja sammal ja möyhennä maata yksityisissä puutarhoissa. Älä käytä laitetta muihin tehtäviin. 216 937 - 006 -S 138i -mallin kuvaus

1. Moottorin jarrukahva

4. Käynnistyksenesto

8. Pintailmaajan suojus

10. Työskentelysyvyyden säätönuppi

12. Virran merkkivalo

16. Akun varaustilan ilmaisin ja akkupainike

18. Akku (lisävaruste)

19. Akkulaturi (lisävaruste)

937 - 006 - 217S 138C -mallin kuvaus

1. Moottorin jarrukahva

3. Käynnistyksenesto

6. Kaapelin kiinnitin

9. Pintailmaajan suojus

10. Työskentelysyvyyden säätönuppi

Laitteen symbolit Varoitus: Huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman. Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää tätä laitetta. Varo sinkoutuvia esineitä ja kimmokkeita. Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta. 218 937 - 006 -Varoitus: Pidä kädet ja jalat poissa pyörivän terän läheisyydestä. Irrota turva-avain ennen laitteen huoltotöitä (malli S 138i). Irrota virtajohto pistorasiasta ennen laitteen huoltotöiden aloittamista (malli S 138C). Sähköiskun vaara (malli S 138C). Älä altista sateelle (malli S 138i). Varoitus: Älä aja laitteella virtajohdon yli, sillä se voi aiheuttaa sähköiskun tai vaurioittaa laitetta (malli S 138C). Laite on suojattu roiskuvalta vedeltä. Tämä laite täyttää voimassa olevien EAC- direktiivien vaatimukset. Tämä laite täyttää sovellettavien EY- direktiivien vaatimukset. Laite täyttää voimassa olevien UkrSEPRO- direktiivien vaatimukset. Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Laitteen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä. Kaksoiseristys (malli S 138C). Vie tämä laite asianmu- kaiseen sähkö- ja elektroniik- kalaitteiden keräyspis- teeseen. (Kos- kee ainoastaan Eurooppaa) Mallin S 138i käynnistämi- nen: paina vir- tapainiketta, avaa käynnis- tyksenesto ja paina moottorin jarrukahva alas. Mallin S 138C käynnistäminen: avaa

937 - 006 - 219käynnistyksenesto ja

paina moottorin jarrukahva alas. Pysäyttäminen: vapauta moottorin jarrukahva. Skannattava koodi. Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia. Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Tämä tuote on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.

Laite muodostaa käytön aikana sähkömagneettisen

937 - 006 -kentän. Kenttä saattaa

joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetään erityistilanteessa, sammuta laite ja ota yhteys Husqvarna- jälleenmyyjään, ennen kuin jatkat.

Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.

Pidä tuote puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.

Älä anna kenenkään käyttää tuotetta, ellet ole varma, että käyttäjä on lukenut käyttöohjekirjan ja ymmärtänyt siinä annetut ohjeet.

Älä anna lasten käyttää laitetta.

Älä anna kenenkään sellaisen henkilön käyttää laitetta, joka ei tunne ohjeita.

Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.

Älä käytä tuotetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.

Älä käytä tuotetta, jos se on viallinen.

Älä tee tuotteeseen muutoksia tai käytä tuotetta, mikäli epäilet jonkun muun muuttaneen sitä. Työalueen turvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Poista työskentelyalueelta oksat, risut ja kivet ennen laitteen käyttämistä.

Pintailmaajavarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten

221aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä laitteesta.

Älä koskaan käytä laitetta huonolla säällä esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Laitteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.

Varo henkilöitä, esineitä ja tilanteita, jotka voivat estää laitteen turvallisen käytön.

Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.

Laitteen käyttö rinteissä voi olla vaarallista. Älä käytä laitetta rinteessä, jonka kaltevuus on yli 15°.

Käytä laitetta sivusuunnassa rinteeseen nähden. Älä käytä laitetta pystysuunnassa.

Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden. Työturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Käytä tätä laitetta vain tiivistyneen leikkuujätteen ja sammalen poistamiseen nurmikoilta. Laitetta ei saa käyttää muihin käyttötarkoituksiin.

Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 223

Älä käytä laitetta sateella tai märissä olosuhteissa. Sähköiskun vaara kasvaa, jos laitteeseen pääsee vettä.

Älä käytä laitetta, ellei sen pintailmaajata ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty pintailmaajavarustus saattaa irrota ja aiheuttaa henkilövahinkoja.

Varmista, ettei pintailmaajavarustus osu kiviin ja juuriin. Tämä voi vaurioittaa pintailmaajavarustusta, ja moottorin akseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on

937 - 006 -erittäin suuri riski, että

pintailmaajavarustus irtoaa.

Jos pintailmaajavarustus osuu esineeseen tai alkaa täristä, pysäytä laite välittömästi. Sammuta moottori, käännä turva-avain asentoon 0 ja irrota akku (malli S 138i) tai irrota virtajohto (malli S 138C). Tarkista laite vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltoliikkeessä.

Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.

Aseta laite kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei pintailmaajavarustus pääse osumaan maahan tai mihinkään esineeseen.

Ole aina laitteen takana käyttäessäsi sitä.

Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi laitetta. Pidä kätesi ja jalkasi poissa pyörivän pintailmaajavarustuksen läheisyydestä.

Älä kallista laitetta moottorin käynnistyksen aikana.

Ole varovainen vetäessäsi laitetta taaksepäin.

Älä koskaan nosta laitetta moottorin käynnistyksen aikana. Jos laitetta on nostettava, sammuta ensin moottori, käännä turva-avain asentoon 0 ja irrota akku (malli S 138i) tai irrota virtajohto (malli S 138C).

Älä kävele taaksepäin käyttäessäsi laitetta.

Sammuta moottori, kun siirrät laitteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.

Älä juokse laitteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät laitetta.

Sammuta moottori ennen kuin muutat työskentelysyvyyttä. Älä koskaan tee säätöjä moottorin käydessä.

Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei pintailmaajavarustus pyöri. Turvallisuusohjeet käyttöä varten Henkilökohtainen suojavarustus Laitetta käytettäessä on aina käytettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vaurioita onnettomuustilanteessa. Pyydä jälleenmyyjältä apua varusteiden valinnassa. Käytä aina:

• Kuulonsuojaimia kuulon heikkenemisen ehkäisemiseksi.

• Luistamattomia, tukevia saappaita tai kenkiä. Älä käytä sandaaleja. Älä myöskään kulje paljain jaloin.

223• Vahvakankaisia, pitkiä housuja. Älä käytä shortseja. Käytä käsineitä tarvittaessa, esim. pintailmaajavarustuksen asennuksen, tarkastuksen tai puhdistuksen aikana. VAROITUS: Käytä hyväksyttyjä kuulonsuojaimia. Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja. Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.

• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna- huoltoliikkeeseen. Suojusten tarkistaminen Pintailmaajan suojus vähentää laitteen tärinää ja pintailmaajavarustuksen aiheuttamaa tapaturmavaaraa.

• Tarkista pintailmaajan suojus vaurioiden, kuten halkeamien, varalta.

• Tarkista takasuojus vaurioiden, kuten halkeamien, varalta. Moottorin jarrukahva Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy. Tarkista moottorijarru käynnistämällä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarna- huoltoliikkeen säätää moottorijarru. Turva-avain Turva-avain on akun kannen alla. Turva-avain kytkee akun, joka tuottaa tehoa moottorille.

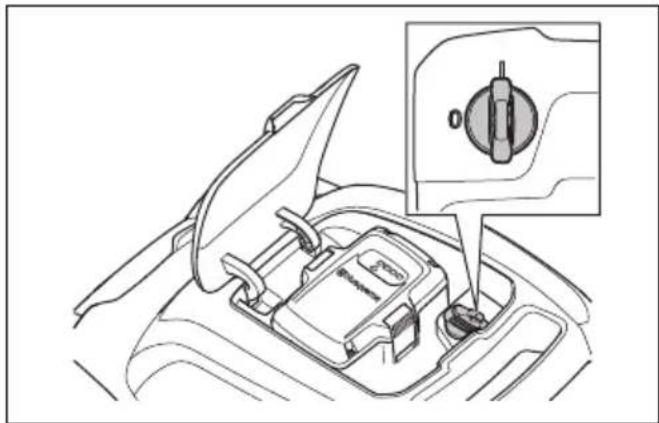

• Tarkista turva-avaimen toiminta käynnistämällä ja sammuttamalla moottori.

• Jos turva-avain toimii oikein, moottori käynnistyy vain, kun avain on käännetty asentoon 1. Käynnistykseneston tarkistaminen Tarkista käynnistyksenesto ja varmista, että se estää moottorin toiminnan.

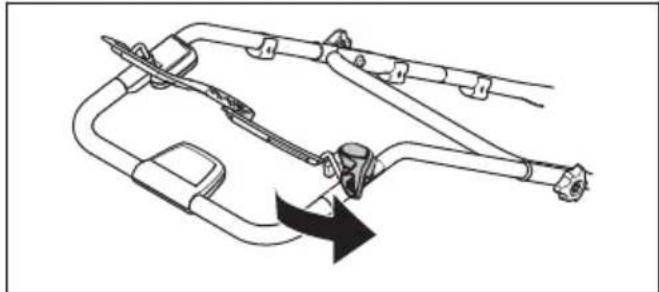

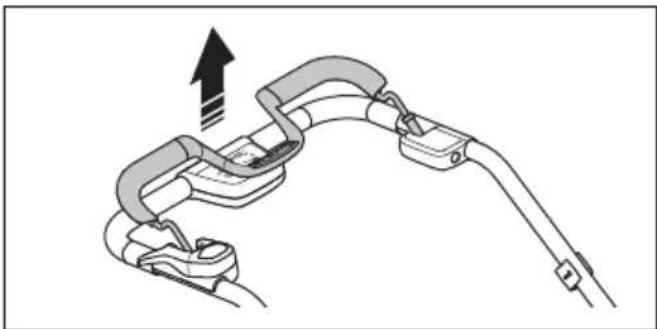

1. Työnnä moottorin jarrukahvaa kahvaston suuntaan.

Käynnistyksenesto pysäyttää liikkeen.

2. Työnnä käynnistyksenesto ulos.

3. Vapauta käynnistyksenesto ja varmista, että se

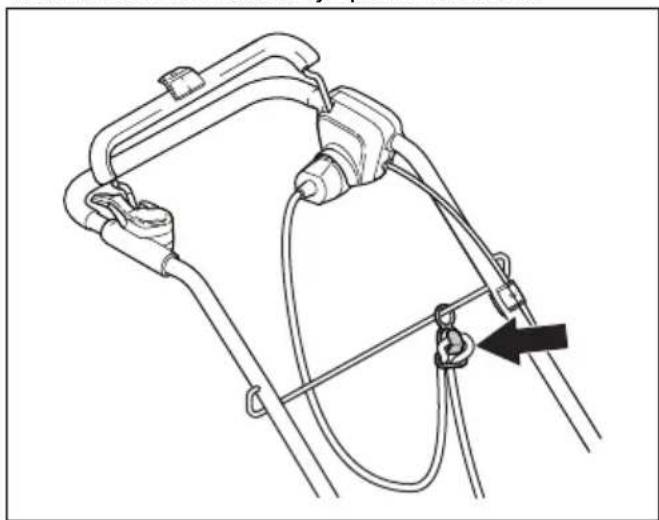

palaa alkuasentoonsa. Virtajohdon pidikkeen käyttö (malli S 138C) Virtajohdon pidike vähentää pistorasiaan ja johtoon kohdistuvaa rasitusta. Virtajohdon pidike vähentää myös kaatumisriskiä.

1. Tee virtajohtoon pieni silmukka johtoa taivuttamalla.

2. Laita silmukka virtajohdon pidikkeen reikään.

3. Aseta silmukka koukkuun.

4. Kiristä silmukka koukun ympärille vetämällä.

937 - 006 -Akkuturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Käytä ladattavia Husqvarna- akkuja vain yhteensopivien Husqvarna-tuotteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä.

Älä käytä akkuja, joita ei voi ladata.

Sähköiskun vaara. Älä koske akun napoihin avaimella, kolikolla, ruuvilla tai muilla metalliesineillä. Tämä voi aiheuttaa akun oikosulun.

Älä aseta esineitä akun ilmarakoihin.

Pidä akku suojassa suoralta auringonvalolta, kuumuudelta ja avotulelta. Akku voi räjähtää ja aiheuttaa palo- ja/tai syöpymisvammoja.

Suojaa akku sateelta ja kosteilta olosuhteilta.

Älä altista akkua mikroaalloille ja korkealle paineelle.

Älä yritä purkaa tai rikkoa akkua.

Jos akku vuotaa, älä anna nesteen joutua kosketuksiin kehon tai silmien kanssa. Jos nestettä joutuu iholle, puhdista alue heti runsaalla vedellä ja hakeudu lääkäriin.

Käytä akkua –10…40 °C:n lämpötilassa.

Älä pese akkua tai akkulaturia vedellä. Katso Akun ja akkulaturin puhdistaminen sivulla 234

Älä käytä viallista tai vaurioitunutta akkua.

Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, kolikoista ja koruista. Akkulaturin turvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Käytä QC-akkulatureita vain Husqvarna-vara-akkujen lataukseen.

Sähköiskun tai oikosulun vaara. Älä aseta esineitä laturin ilmarakoihin. Älä yritä purkaa akkulaturia. Älä liitä laturin liittimiä metalliesineisiin. Käytä hyväksyttyä pistorasiaa.

Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä

225aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

Tarkista säännöllisesti, että akkulaturin virtajohto ei ole vaurioitunut ja ettei siinä ole murtumia.

Älä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetämällä pistoke ulos. Älä vedä virtajohdosta.

Pidä virtajohto ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Pidä huolta, ettei kaapeli kiristy ovien, aitojen tai muiden vastaavien esineiden kohdalla. Se voi muuttaa laturin jännitteelliseksi.

Älä pese akkulaturia vedellä.

Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, sensorinen tai henkinen toimintakyky on alentunut tai joilla ei ole riittävää kokemusta tai taitoja laitteen käyttöön, saavat käyttää akkulaturia, mikäli he ovat saaneet ohjausta tai ohjeita akkulaturin turvallisesta käytöstä ja ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä akkulaturilla. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

Älä lataa akkulaturilla akkuja, jotka eivät sovellu uudelleenlataukseen.

Älä käytä akkulaturia herkästi syttyvien materiaalien tai syöpymistä aiheuttavien materiaalien lähellä. Älä peitä akkulaturia. Jos havaitset savua tai tulta, irrota akkulaturin pistoke pistorasiasta.

Älä käytä viallista tai vaurioitunutta akkulaturia.

Lataa akku vain sisätiloissa poissa auringonvalosta ja tilassa, jossa on hyvä ilmanvaihto. Älä lataa akkua märissä olosuhteissa. Virtajohdon turvaohjeet Malli S 138C.

On suositeltavaa käyttää vikavirtasuojakytkintä, jonka laukaisuvirta on enintään 30 mA. Asennettu vikavirtasuojakytkinkään ei takaa täydellistä turvallisuutta, ja turvaohjeita on aina noudatettava. Tarkasta

Irrota tuote sähköverkosta välittömästi, jos virtajohto on katkennut tai jos sen eristeessä on vaurioita.

Älä kosketa katkennutta tai vaurioitunutta sähköjohtoa, ennen kuin tuote on irrotettu sähkönsyötöstä.

Älä korjaa katkennutta tai vaurioitunutta virtajohtoa. Vaihda se uuteen. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Malli S 138i: Jotta laite ei käynnisty vahingossa huollon aikana, käännä turvakytkin asentoon 0 ja irrota akku. Odota vähintään viisi sekuntia ennen huollon aloittamista.

Malli S 138C: Vältä laitteen käynnistyminen vahingossa huollon aikana irrottamalla sähköjohto.

Laitteen oikeanlainen huoltaminen pidentää sen käyttöikää ja pienentää onnettomuusvaaraa. Anna huoltotyö valtuutetun huoltoliikkeen tehtäväksi. Kysy lisätietoja lähimmästä huoltoliikkeestä.

Tee laitteelle ainoastaan käyttöohjekirjassa mainitut huoltotoimenpiteet. Laajemmat toimenpiteet on teetettävä valtuutetussa huoltoliikkeessä.

Käytä työrukkasia, kun käsittelet pintailmaajavarustusta. Pintailmaajavarustus on erittäin terävä ja aiheuttaa helposti haavoja.

Pidä pintailmaajavarustuksen terät terävinä ja puhtaina, jotta laitteen suorituskyky ja turvallisuus pysyvät mahdollisimman hyvänä.

Anna huoltoliikkeen tarkastaa laite säännöllisesti ja tarvittaessa säätää ja korjata se.

Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.

Noudata lisävarusteiden vaihtoa koskevia ohjeita. Käytä ainoastaan valmistajan lisävarusteita.

Kun laitetta ei käytetä, säilytä se, akku ja akkulaturi erillään kuivassa ja lukitussa sisätilassa. Varmista, että lapset ja asiattomat henkilöt eivät pääse käsiksi laitteeseen, akkuun tai akkulaturiin.

227Asentaminen Johdanto VAROITUS: Ennen kuin kokoat tuotteen, lue turvallisuutta koskeva luku. VAROITUS: Malli S 138i: Jotta kone ei käynnisty vahingossa asennuksen aikana, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia. Malli S 138C: Vältä koneen käynnistyminen vahingossa kokoamisen aikana irrottamalla sähköjohto. Kahvan asentaminen

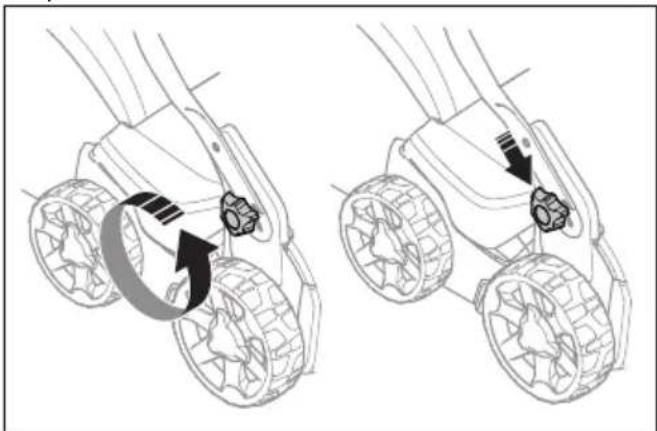

1. Irrota alemmat nupit.

2. Liu'uta nupit urien alaosaan laitteen molemmin

3. Aseta kahvan korkeus jompaankumpaan

käytettävissä olevista asennoista.

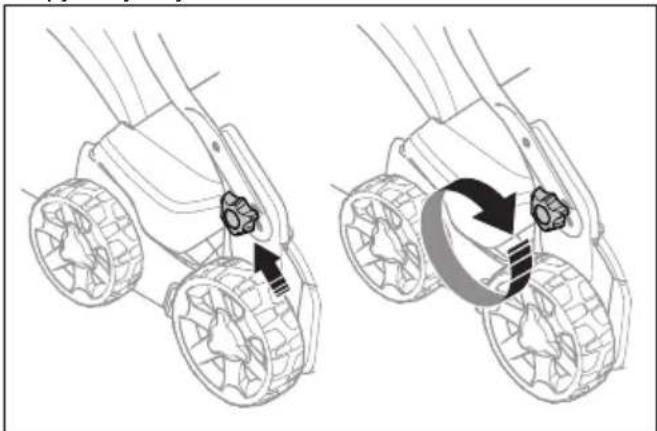

4. Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne

pysähtyvät ja kuulet naksahduksen.

5. Kiristä nupit huolellisesti.

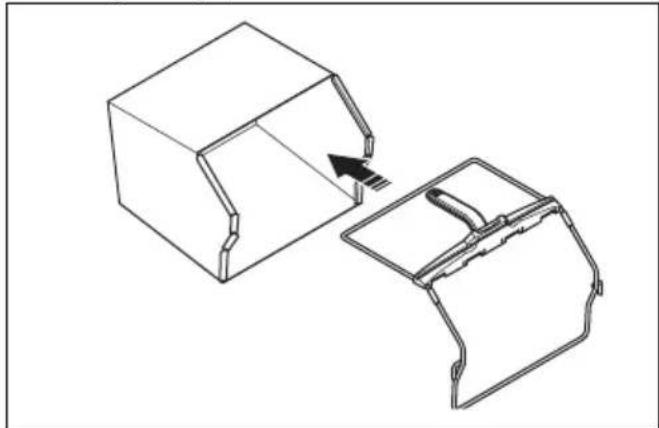

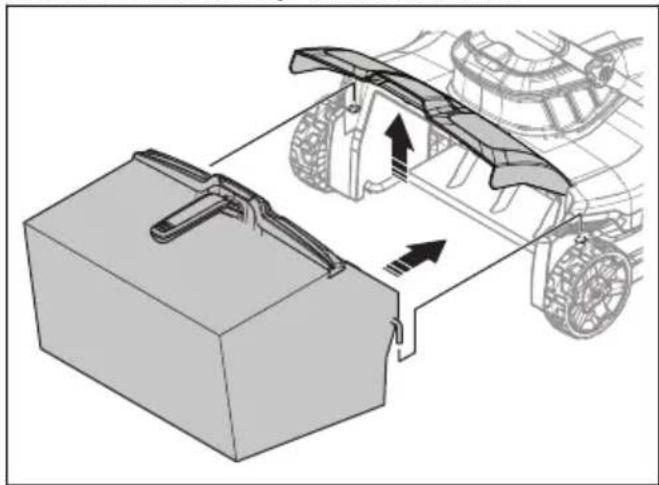

Ruohonkerääjän asentaminen

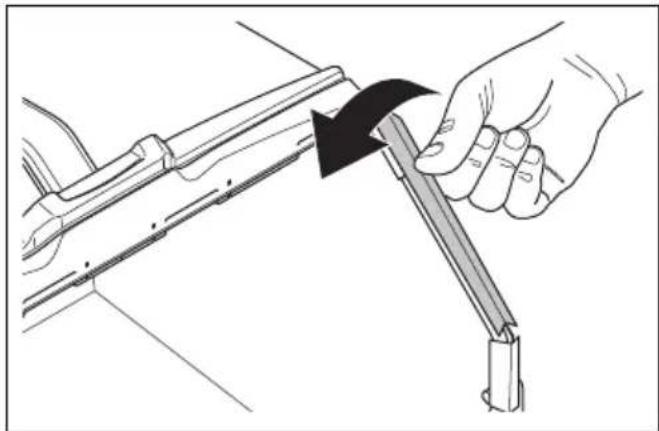

1. Kiinnitä ruohonkerääjän kehys keruupussiin niin, että

pussin jäykkä osa on alhaalla. Pidä kehyksen kahva keruupussin yläpuolella.

2. Kiinnitä ruohonkerääjän kehyksen alaosa

ruohonkerääjän alaosassa olevaan uraan.

3. Kiinnitä keruupussi ruohonkerääjän runkoon

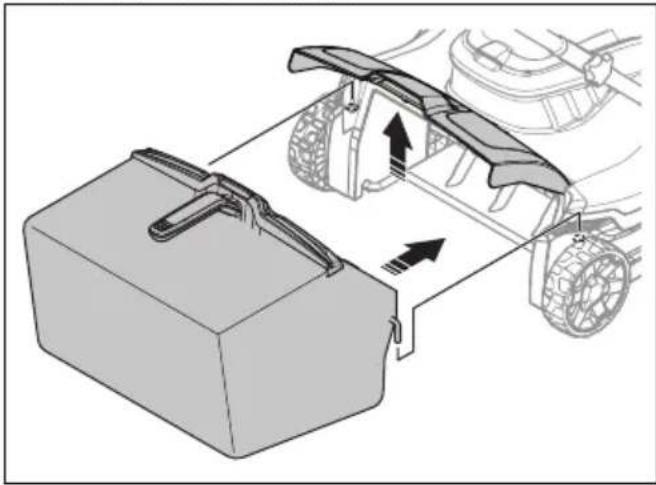

4. Nosta takasuojus ylös.

5. Käännä ruohonkerääjä oikeaan asentoon.

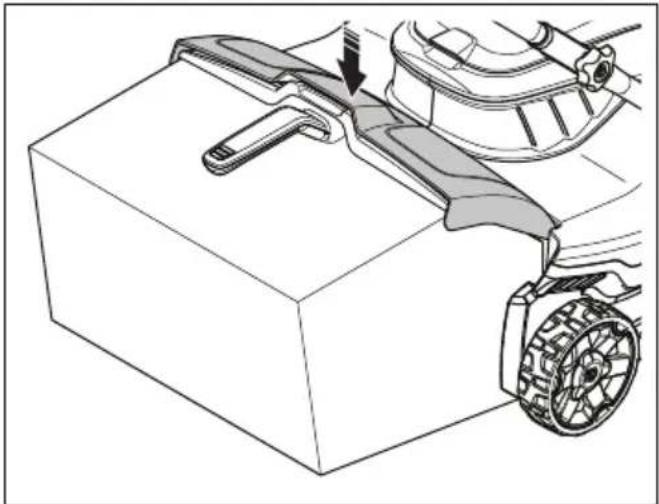

937 - 006 -6. Kiinnitä ruohonkerääjä rungon yläreunaan. Varmista,

että takasuojus kiinnittyy tiukasti ruohonkerääjää vasten, eikä pääse vuotamaan. Käyttö Johdanto VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä. Husqvarna Connect Husqvarna Connect on ilmainen mobiililaitesovellus. Husqvarna Connect -sovellus saat lisätoimintoja Husqvarna-koneeseen:

• Enemmän tuotetietoja.

• Tietoja koneen osista ja huolto-ohjeita. Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus

mobiililaitteeseesi.

2. Rekisteröi Husqvarna Connect -sovelluksessa.

3. Liitä ja rekisteröi kone Husqvarna Connect -

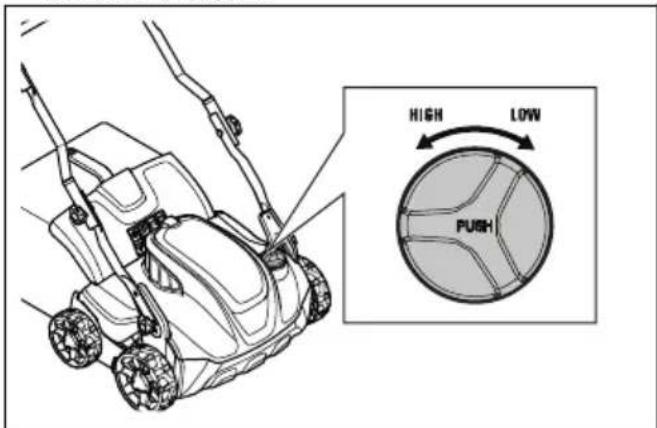

sovelluksen ohjeiden mukaan. Työskentelysyvyyden säätäminen VAROITUS: Älä säädä työskentelysyvyyttä käyttäessäsi laitetta.

1. Paina ja käännä työskentelysyvyyden säätönuppia

vastapäivään, kun haluat lisätä työskentelysyvyyttä.

2. Paina ja käännä työskentelysyvyyden säätönuppia

myötäpäivään, kun haluat vähentää työskentelysyvyyttä. Akku VAROITUS: Ennen kuin käytät akkua, lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Lue myös akun ja akkulaturin käyttöohje niin, että ymmärrät sen sisällön. Akun tila Näyttö osoittaa akun varaustason ja mahdolliset akkuun liittyvät ongelmat. Akun varaustaso näytetään viiden sekunnin ajan tuotteen sammuttamisen tai akun varaustilan ilmaisin -painikkeen painamisen jälkeen.

229Virheen tapahtuessa akun varoitussymboli syttyy. Katso Akku sivulla 235

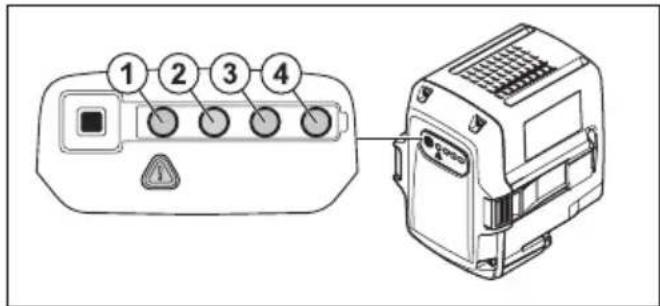

LED-merkkivalot Akun tila Kaikki LED-merkkivalot palavat. Täysin ladattu (75–100 %) LED 1, LED 2 ja LED 3 palavat Akun varaustaso on 50– 75 %. LED 1 ja LED 2 palavat Akun varaustaso on 25– 50 %. LED 1 palaa Akun varaustaso on 0–25

LED 1 vilkkuu. Akku on tyhjä. Lataa akku. Akun lataaminen Lataa akku ennen ensimmäistä käyttökertaa. Akun varaus on toimitettaessa vain 30 %. Huomautus: Akkulaturi on kytkettävä tyyppikilven mukaiseen jännitteeseen ja taajuuteen. Akku ei lataudu, jos akun lämpötila on yli 50 °C. Akkulaturi viilentää akkua ennen kuin se alkaa latautua.

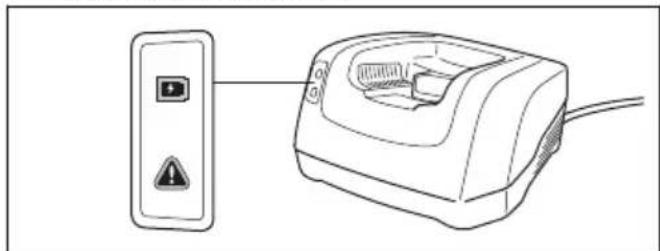

1. Kytke akkulaturin virtajohdon toinen pää akkulaturin

2. Kytke sitten akkulaturin virtajohdon toinen pää

maadoitettuun pistorasiaan. Akkulaturin vihreä merkkivalo vilkkuu kerran.

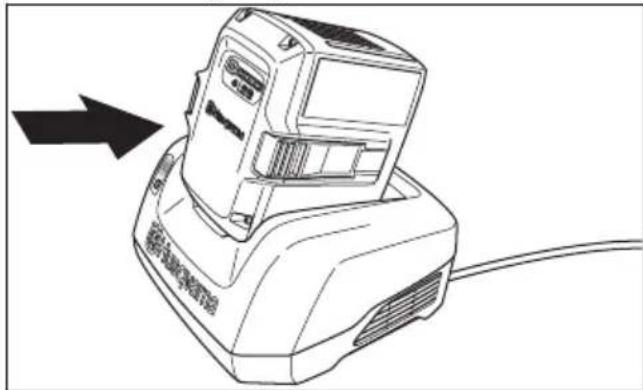

3. Aseta akku akkulaturiin. Laturin vihreä valo syttyy,

kun akku on kytketty oikein akkulaturiin.

4. Kun akun kaikki LED-merkkivalot syttyvät, akku on

ladattu täyteen. Lataa akkua enintään 24 tuntia.

Akun varaustila Husqvarna-litiumioniakkua voi ladata tai käyttää sen varaustasosta riippumatta. Akku ei ole vaurioitunut. Täyteen ladattu akku ei menetä varaustaan, kun se jätetään laturiin. LED-näyttö Varaustila LED 1 vilkkuu. 0–25 % LED 1 palaa, LED 2 vilk- kuu 25–50 % LED 1 ja LED 2 palavat ja LED 3 vilkkuu. 50–75 % LED 1, LED 2 ja LED 3 palavat, LED 4 vilkkuu. 75–100 % LED 1, LED 2, LED 3, LED 4 palavat Täyteen ladattu Mallin S 138i käyttö Laitteen käynnistäminen

1. Aseta ladattu akku akun kannen alle akkutilaan

numero 1. Pidennä käyttöaikaa asettamalla toinen ladattu akku akkutilaan numero 2.

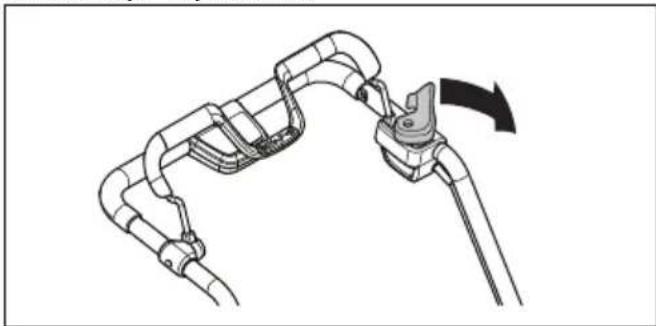

937 - 006 -2. Käännä turva-avain asentoon 1.

3. Seiso laitteen takana.

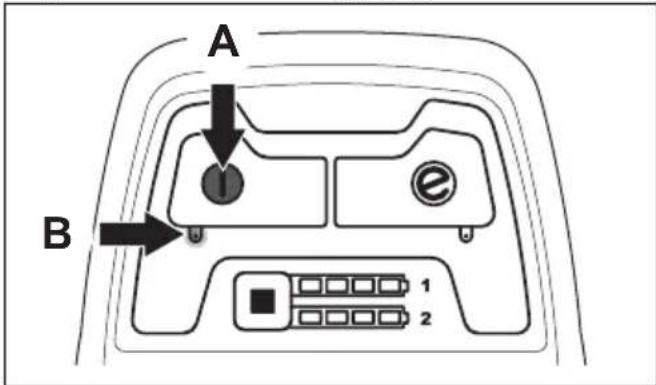

4. Paina ON/OFF-virtapainiketta (A) ohjauspaneelissa,

jolloin vihreä merkkivalo (B) syttyy.

5. Avaa käynnistyksenesto.

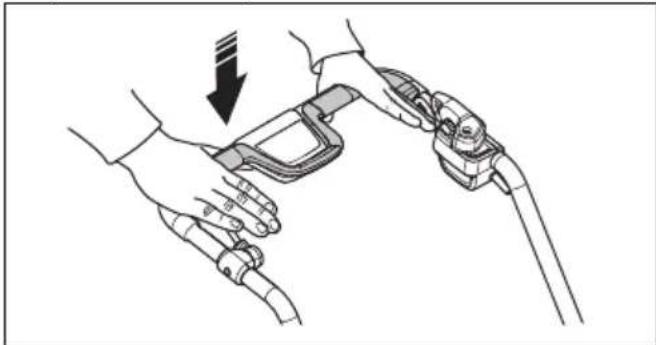

6. Työnnä moottorin jarrukahvaa kahvaston suuntaan.

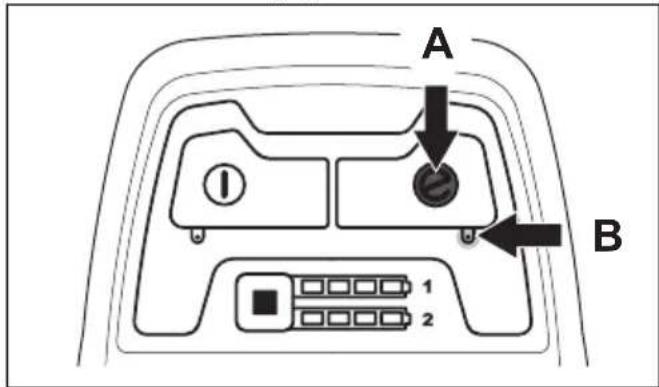

SavE-toiminnon käyttäminen Laitteessa on akkua säästävä toiminto (SavE), joka pidentää käyttöaikaa.

1. Käynnistä toiminto painamalla SavE-painiketta (A).

Vihreä merkkivalo syttyy.

2. Sammuta toiminto painamalla uudestaan SavE-

painiketta (A). Vihreä merkkivalo (B) sammuu. Laitteen pysäyttäminen Laite sammuu automaattisesti, jos sitä ei käytetä 10 minuuttiin. Käännä turva-avain asentoon 0, ennen kuin jätät laitteen ilman valvontaa.

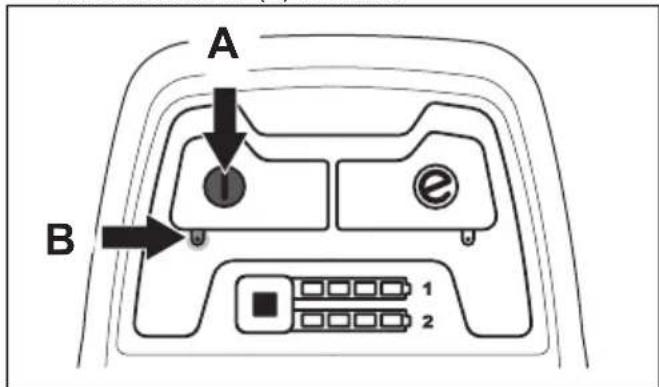

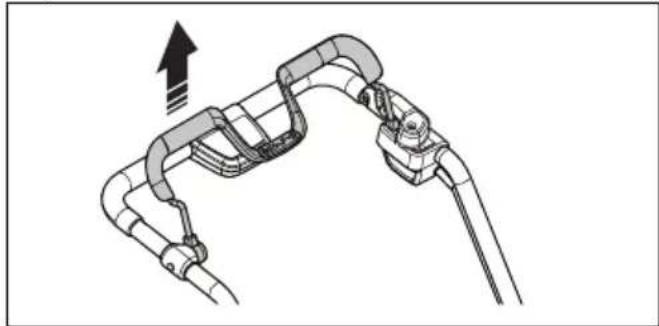

1. Pysäytä moottori vapauttamalla moottorin

2. Paina virtapainiketta (A) ohjauspaneelissa, jolloin

vihreä merkkivalo (B) sammuu.

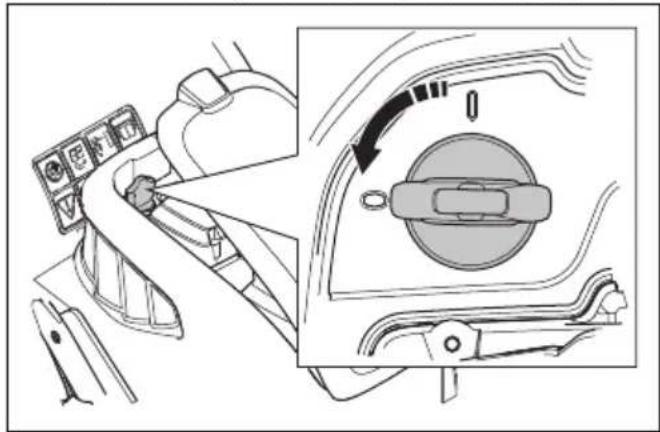

2313. Avaa akun kansi ja käännä turva-avain asentoon 0.

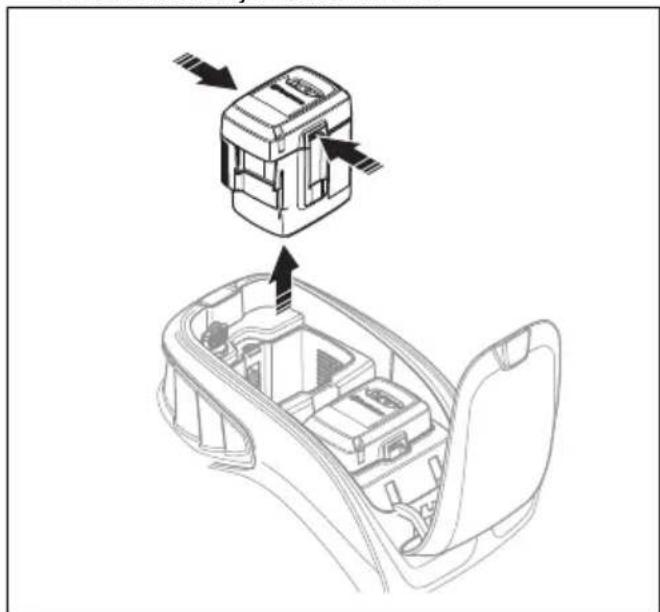

4. Irrota akku painamalla kahta vapautuspainiketta

samanaikaisesti ja vedä akku ulos.

5. Lataa akku, jos sen lataustaso on alhainen. Katso

lisätietoja kohdasta Akun lataaminen sivulla 230

Mallin S 138C käyttö Laitteen käynnistäminen

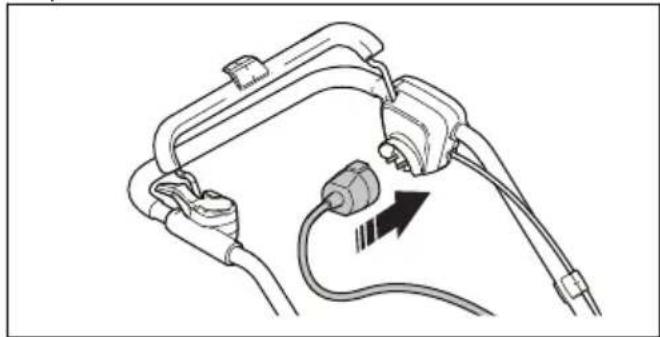

1. Kytke virtajohto kahvan alapuolella olevaan

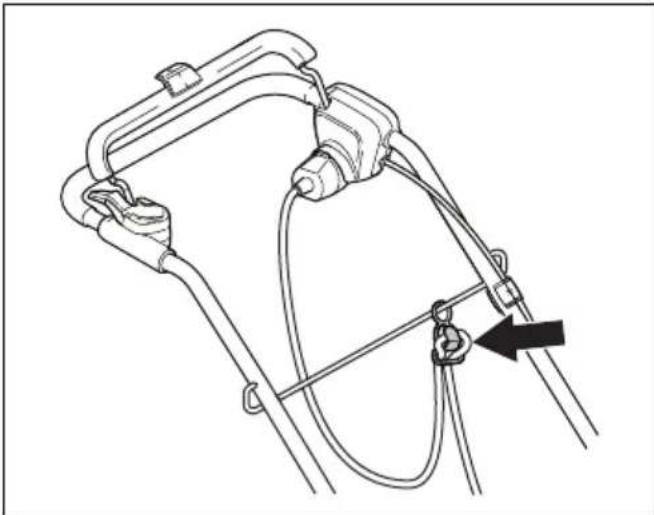

2. Aseta virtajohto virtajohdon pidikkeeseen. Katso

Virtajohdon pidikkeen käyttö (malli S 138C) sivulla

4. Avaa käynnistyksenesto.

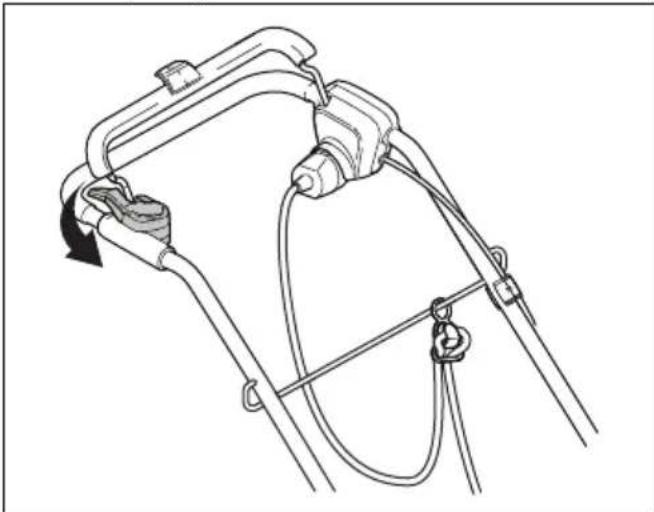

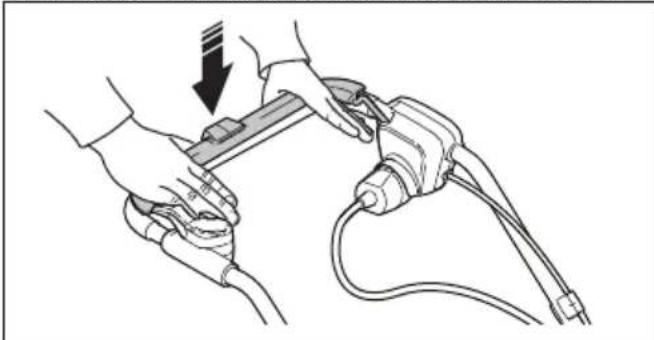

5. Työnnä moottorin jarrukahvaa kahvaston suuntaan.

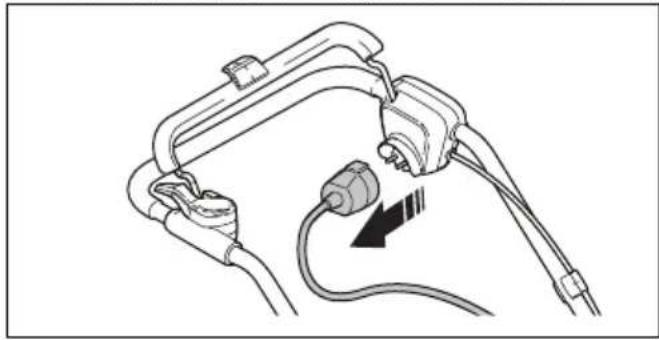

937 - 006 -Koneen pysäyttäminen

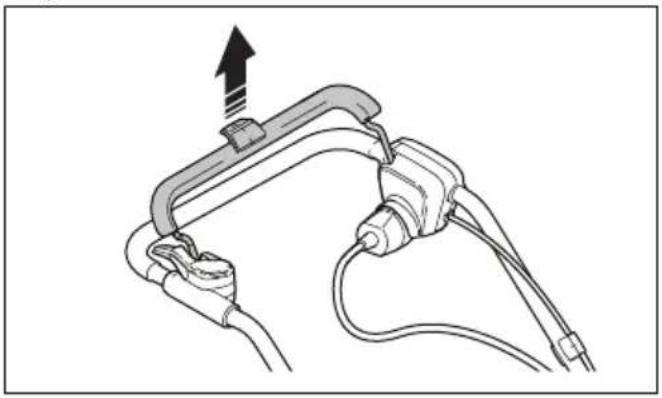

1. Pysäytä moottori vapauttamalla moottorin

2. Irrota virtajohto pistorasiasta ja sitten tuotteesta.

HUOMAUTUS: Vedä pistoke ulos suoraan. Älä vedä virtajohdosta. Huolto Johdanto VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike. Huoltokaavio Huoltovälit on laskettu laitteen päivittäisen käytön perusteella. Välit voivat muuttua, jos laitetta ei käytetä päivittäin. Lisätietoja *-merkillä merkityistä huolloista on kohdassa Tuotteen turvalaitteet sivulla 224

S 138i ja S 138C Jokaisel- la käyttö- kerralla Kuukau- sittain Kerran käyttö- kaudessa Tee yleistarkastus. X Puhdista laite. X Tarkista pintailmaajavarustus. X Varmista, että laitteen turvalaitteissa ei ole vikoja. * X Tarkista suojukset. * X Tarkista moottorin jarrukahva. * X Tarkista käynnistyksenesto. * X Vain S 138i Jokaisel- la käyttö- kerralla Kuukau- sittain Kerran käyttö- kaudessa Tarkista, että virtapainike toimii oikein eikä se ole viallinen. X Tarkista akku vaurioiden varalta. X Tarkista akun varaustila. X Tarkista, että akun vapautuspainikkeet toimivat oikein ja että akku lukittuu lait- teeseen.

la käyttö- kerralla Kuukau- sittain Kerran käyttö- kaudessa Tarkista akkulaturi vaurioiden varalta ja varmista, että se toimii oikein X Tarkista akun ja laitteen väliset kytkennät. Tarkista myös akun ja akkulaturin väli- nen kytkentä.

• Varmista, että tuotteen kaikki ruuvit ja mutterit on kiristetty.

• Varmista, että laitteen kaapelit on asennettu siten, että ne eivät vahingoitu. Laitteen puhdistaminen

• Puhdista muoviosat puhtaalla ja kuivalla liinalla.

• Älä käytä vettä, kun puhdistat laitetta. Vesi voi päästä akkuun tai moottoriin ja vaurioittaa laitetta tai aiheuttaa oikosulun.

• Älä käytä laitteen puhdistamiseen painepesuria.

• Älä suihkuta vettä suoraan moottorin päälle.

• Poista lehdet, ruoho ja lika harjalla. Akun ja akkulaturin puhdistaminen HUOMAUTUS: Älä pese akkua tai akkulaturia vedellä.

• Varmista, että akku ja akkulaturi ovat puhtaita ja kuivia ennen kuin laitat akun akkulaturiin.

• Puhdista akun liittimet paineilmalla tai pehmeällä, kuivalla liinalla.

• Puhdista akun ja akkulaturin pinnat pehmeällä, kuivalla liinalla. Pintailmaajavarustuksen tarkistaminen VAROITUS: Mallit S 138i: Jotta laite ei käynnisty vahingossa, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia. Malli S 138C: Vältä laitteen käynnistyminen vahingossa irrottamalla sähköjohto. VAROITUS: Käytä suojakäsineitä huoltaessasi pintailmaajavarustusta. Pintailmaajavarustuksen terät ovat erittäin teräviä ja aiheuttavat helposti haavoja.

• Tutki pintailmaajavarustus vaurioiden tai halkeamien varalta. Vaurioitunut pintailmaajavarustus on aina vaihdettava. Pintailmaajavarustuksen vaihtaminen VAROITUS: Käytä suojakäsineitä huoltaessasi pintailmaajavarustusta. Pintailmaajavarustus on erittäin terävä ja aiheuttaa helposti haavoja.

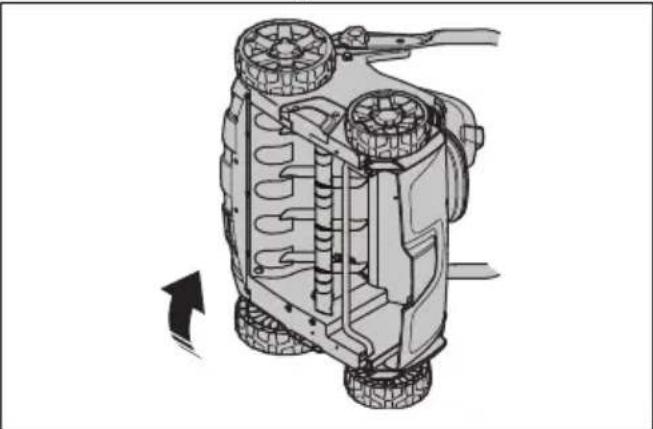

1. Käännä laite oikealle kyljelleen.

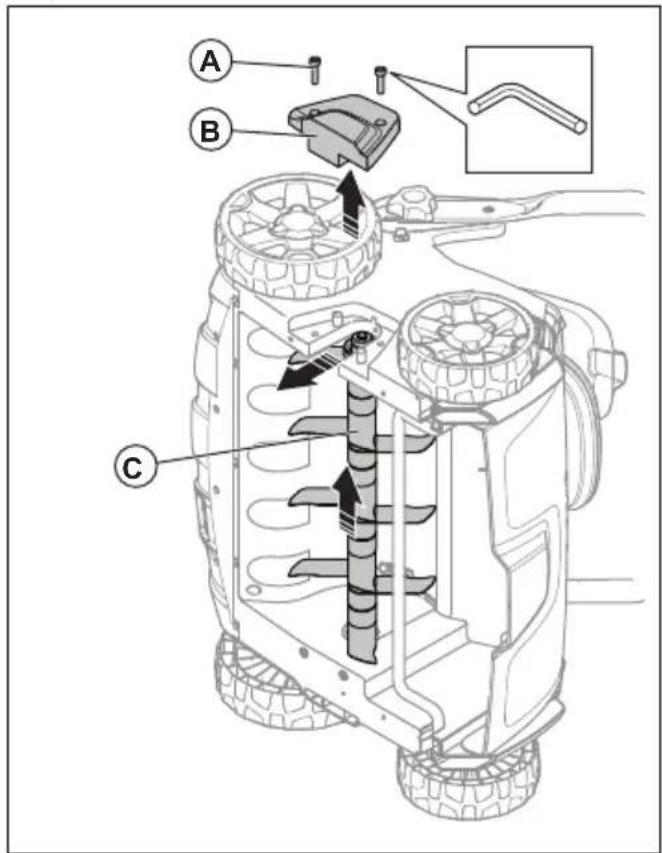

234 937 - 006 -2. Irrota kaksi ruuvia (A) ja pintailmaajan suojus (B). Irrota pintailmaajavarustus (C) työntämällä sitä ylös ja ulos.

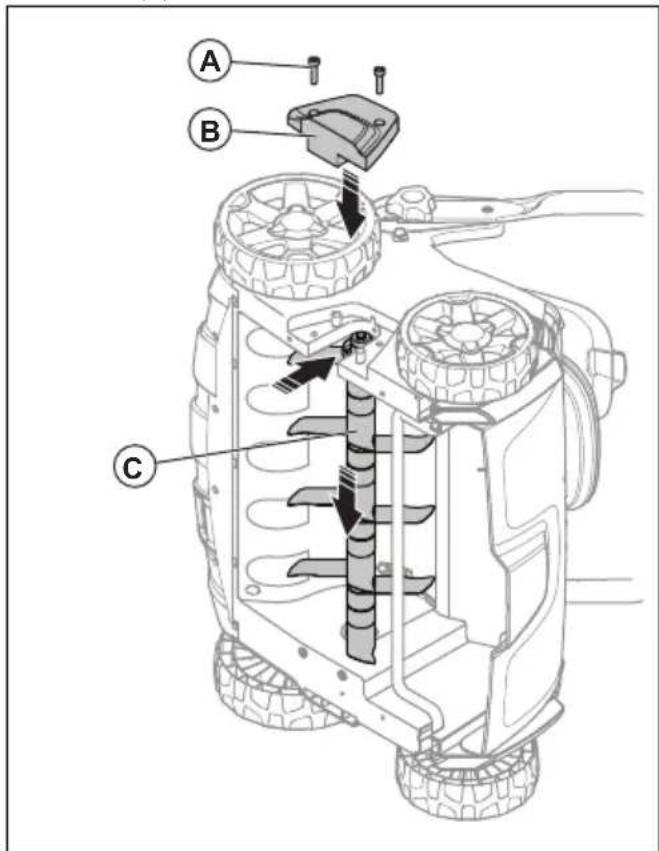

3. Työnnä uusi pintailmaajavarustus (C) uraan ja alas

reikään. Kiinnitä pintailmaajan suojus (B) kahdella ruuvilla (A).

Vianmääritys Akku Akun merkkivalo Mahdolliset viat Mahdollinen toimenpide Vihreä merkkivalo vilk- kuu Akun jännite on alhainen Lataa akku. Katso Akun lataaminen sivulla 230

Vian merkkivalo vilkkuu Akun varaus on heikko Lataa akku. Katso Akun lataaminen sivulla 230

Työympäristön lämpötila on liian kor- kea tai liian matala Käytä akkua –10…40 °C:n lämpötilassa. Ylijännite Tarkista, että verkkojännite vastaa laitteeseen kiin- nitetyssä arvokilvessä ilmoitettua jännitettä. Irrota akku akkulaturista. Odota viisi sekuntia ja yr- itä ladata akkua uudelleen. Jos ongelma jatkuu, ota yhteys valtuutettuun huoltoliikkeeseen. Vian merkkivalo palaa Akkukennoston väli liian suuri (1 V) Ota yhteys valtuutettuun huoltoliikkeeseen.

937 - 006 - 235Akkulaturi

Akkulaturin merkki- valo Mahdolliset viat Mahdollinen toimenpide Vian merkkivalo vilk- kuu Työympäristön lämpötila on liian korkea tai liian matala Käytä akkulaturia 5…40 °C:n lämpötilassa. Vian merkkivalo pal-

Ota yhteys valtuutettuun huoltoliikkeeseen Ohjauspaneeli Malli S 138i Virhe Virhekoodi (merk- kivalon vilkahdus- ten määrä) Mahdolliset viat Mahdolliset toimenpiteet Vian merkkivalo vilkkuu 3 Moottori on ylikuormittunut. Vähennä työskentelysyvyyttä. Katso Työskentelysyvyyden säätäminen sivulla

. Jos vian merkkivalo vilkkuu edelleen, pintailmaajavarustus on tukos- sa. Jotta laite ei käynnisty vahingossa, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia. Varmista, että pintailmaajavarustus liik- kuu vapaasti. Jos ongelma jatkuu, ota yhteys valtuutettuun huoltoliikkeeseen. 5 Moottorin nopeus laskee lii- kaa. 9 Moottorin ohjaus on liian kuu- ma. Sammuta moottori ja odota, että se jääh- tyy. 7 Akkuvika tai akusta ei saada signaalia. Aseta akku laitteeseen oikein ja tarkista akkuliitin. Jos akun vian merkkivalo vilk- kuu, katso Akun varaustila sivulla 230

Laite pysähtyy 6 Akun varaus on heikko. Lataa akku. Katso Akun lataaminen si- vulla 230

0 Akkuliitinvika. Tarkista akkuliitin. Muut virheet Jos muita virheitä ilmenee, käännä turva-avain asentoon 0, irrota akku ja ota yhteys valtuutet- tuun huoltoliikkeeseen. Kuljettaminen, säilyttäminen ja hävittäminen Kuljettaminen

• Vaarallisten aineiden lainsäädännön määräykset koskevat tuotteessa olevia litiumioniakkuja.

• Tavarakuljetuksessa on noudatettava pakkausta ja merkintöjä koskevia erityismääräyksiä.

• Muista noudattaa vaarallisia aineita koskevia määräyksiä, kun valmistelet laitetta kuljetukseen. Myös mahdollisia paikallisia määräyksiä on noudatettava.

• Irrota akku aina kuljetuksen ajaksi.

• Teippaa akkuliittimet ja varmista, että akku ei pääse liikkumaan kuljetuksen aikana.

• Kiinnitä laite kuljetuksen ajaksi. Säilytys

• Irrota akku aina säilytyksen ajaksi.

• Onnettomuuksien välttämiseksi varmista, ettei akku ole kytkettynä laitteeseen säilytyksen aikana. 236 937 - 006 -• Säilytä akkulaturia ainoastaan suljetussa ja kuivassa paikassa.

• Säilytä akkua ja akkulaturia kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle.

• Irrota akku akkulaturista varastoinnin ajaksi.

• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.

• Säilytä akkua 5–25 °C:n lämpötilassa ja poissa suorasta auringonvalosta.

• Säilytä akkulaturia 5–45 °C:n lämpötilassa ja poissa suorasta auringonvalosta.

• Varmista, että akun varaustaso on 30–50 % ennen pitkäaikaista säilytystä.

• Säilytä laitetta, akkua ja akkulaturia lukitussa tilassa lasten ja asiaankuulumattomien henkilöiden ulottumattomissa.

• Puhdista laite ja tee täysi huolto ennen pitkäaikaista säilytystä. Hävittäminen Laitteessa tai sen pakkauksessa olevat symbolit osoittavat, ettei laitetta saa hävittää kotitalousjätteen mukana. Se on toimitettava asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Varmistamalla laitteen asianmukaisen hävittämisen autat vähentämään mahdollisia negatiivia ympäristövaikutuksia, joita tämän laitteen virheellisestä hävittämisestä koituisi. Lisätietoja tämän laitteen kierrätyksestä saat ottamalla yhteyden kotikuntasi viranomaisiin, jätehuoltoon tai laitteen myyneeseen liikkeeseen. Tekniset tiedot Tekniset tiedot S 138i S 138C Moottori Moottorityyppi BLDC (harjaton) 36 V Sarjan AC moottori Lisälaitteen nopeus – SavE, r/min 3 000 – Lisälaitteen nopeus – nimellinen, r/min 3 200 4200 Moottorin teho – enintään, kW 1,28 1,8 Moottorin teho – nimellinen, kW 0,9 1,6 Paino Paino, kg 19,5 (ilman akkua) 19,0 Akku Akkutyyppi Husqvarna-akkusarja – Akun käyttöaika Akun käyttöaika, min, (vapaa käyttö) SavE-toiminto käy- tössä, yksi 5,2 Ah:n Husqvarna-akku (Bli200). 115 – Akun käyttöaika minuutteina (joutokäynti), normaali tila käytössä, yksi 5,2 Ah:n Husqvarna-akku (Bli200). 102 – Melupäästöt

Äänen tehotaso, mitattu dB(A) 89,2 95,7 Äänen tehotaso, taattu L

Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna.

Äänenpainetaso käyttäjän korvan tasalla, dB(A) 75,3 81,7 Tärinätasot

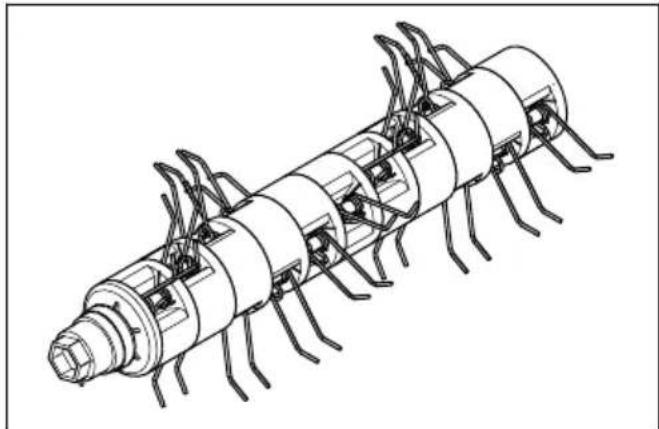

5,5 8,3 Käyttö Työskentelysyvyys maks./min, mm -8/+5 -8/+5 Työskentelyleveys, cm 37,5 37,5 Delta-terä-lisälaite 5973510-01 5973510-01 Jousipiikkilisälaite 5973509-01 5973509-01 Ruohonkerääjän tilavuus, litraa 45 45 Hyväksytyt akut Tyyppi Akun kapasiteetti,

Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilastollinen hajonta (keskihajonta) on 1,2 dB(A).

Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s

238 937 - 006 -EY-vaatimustenmukaisuusvakuutus EY-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh.: [phone], vakuuttaa, että pintailmaaja Husqvarna S 138i alkaen sarjanumerosta 2018XXXXXXX on seuraavien NEUVOSTON DIREKTIIVIEN mukainen:

• 8. kesäkuuta 2011 annettu direktiivi 2011/65/EU tiettyjen vaarallisten aineiden käytön rajoittamisesta

• 17. toukokuuta 2006 annettu konedirektiivi 2006/42/EY

• 26. helmikuuta 2014 annettu direktiivi 2014/30/EU sähkömagneettisesta yhteensopivuudesta

• 8. toukokuuta 2000 annettu laitemeludirektiivi 2000/14/EY. Melupäästöjä koskevat tiedot löytyvät luvusta Tekniset tiedot. Seuraavia standardeja on sovellettu: EN 60335-1:2012+A11:2014+A13:2017, EN 50636-2-92:2014, EN 55014-1:2017, EN 55014-2:2015 Huskvarna, 2019-01-15 Claes Losdal, kehityspäällikkö/puutarhatuotteet (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja)

239EY-vaatimustenmukaisuusvakuutus EY-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh.: [phone], vakuuttaa, että pintailmaaja Husqvarna S 138C alkaen sarjanumerosta 2018XXXXXXX on seuraavien NEUVOSTON DIREKTIIVIEN mukainen:

• 8. kesäkuuta 2011 annettu direktiivi 2011/65/EU tiettyjen vaarallisten aineiden käytön rajoittamisesta

• 17. toukokuuta 2006 annettu konedirektiivi 2006/42/EY

• 26. helmikuuta 2014 annettu direktiivi 2014/30/EU sähkömagneettisesta yhteensopivuudesta

• 8. toukokuuta 2000 annettu laitemeludirektiivi 2000/14/EY. Melupäästöjä koskevat tiedot löytyvät luvusta Tekniset tiedot. Seuraavia standardeja on sovellettu: EN 60335-1:2012+A11:2014+A13:2017, EN 50636-2-92:2014, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-11:2000 Huskvarna, 2019-01-15 Claes Losdal, kehityspäällikkö/puutarhatuotteet (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja)

937 - 006 -Batterisäkerhet
