РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ S138i HUSQVARNA

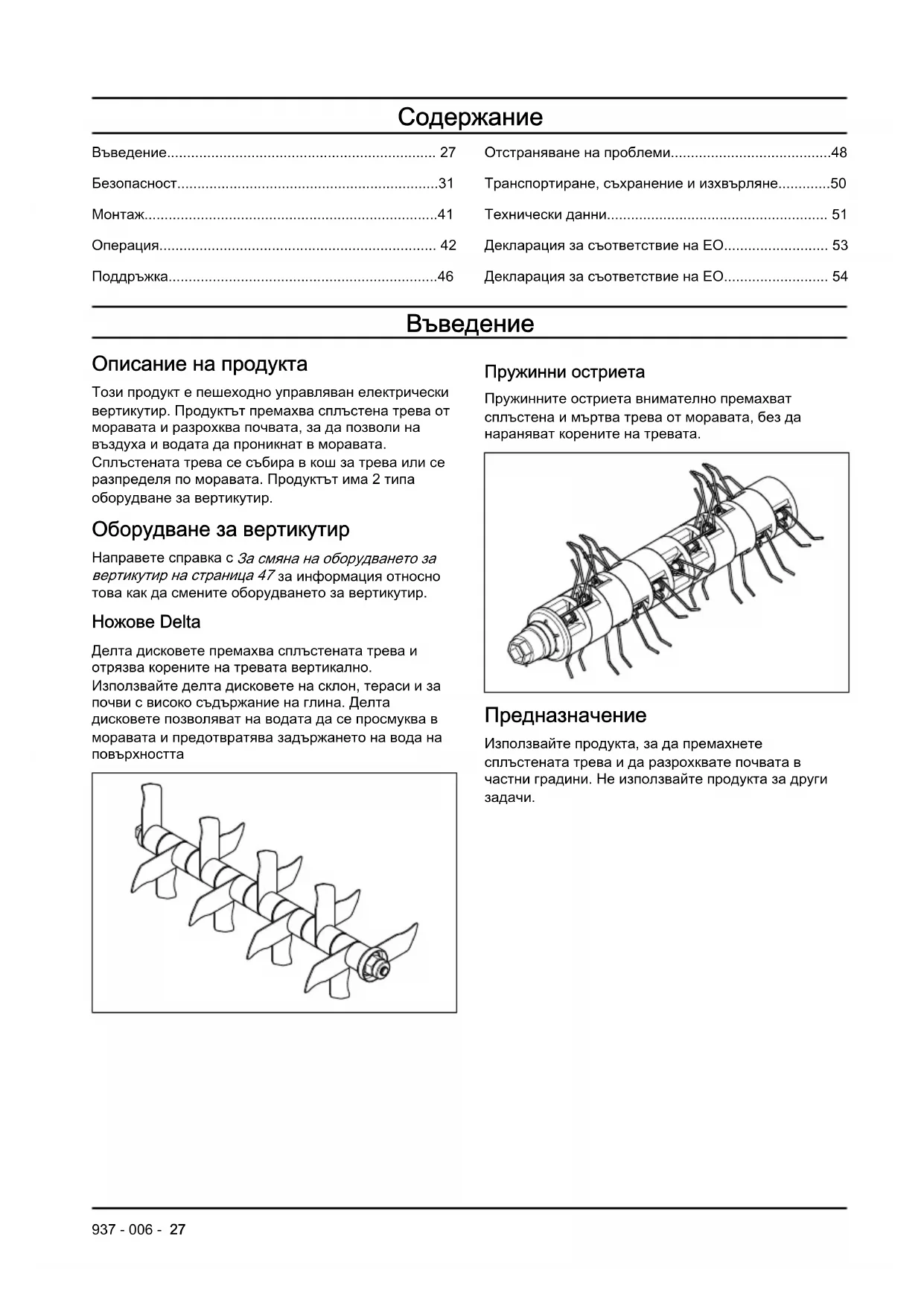

Описание на продукта Този продукт е пешеходно управляван електрически вертикутир. Продуктът премахва сплъстена трева от моравата и разрохква почвата, за да позволи на въздуха и водата да проникнат в моравата. Сплъстената трева се събира в кош за трева или се разпределя по моравата. Продуктът има 2 типа оборудване за вертикутир. Оборудване за вертикутир Направете справка с За смяна на оборудването за вертикутир на страница 47 за информация относно това как да смените оборудването за вертикутир. Ножове Delta Делта дисковете премахва сплъстената трева и отрязва корените на тревата вертикално. Използвайте делта дисковете на склон, тераси и за почви с високо съдържание на глина. Делта дисковете позволяват на водата да се просмуква в моравата и предотвратява задържането на вода на повърхността Пружинни остриета Пружинните остриета внимателно премахват сплъстена и мъртва трева от моравата, без да нараняват корените на тревата. Предназначение Използвайте продукта, за да премахнете сплъстената трева и да разрохквате почвата в частни градини. Не използвайте продукта за други

1. Ръкохватка за спирачката на двигателя

4. Блокировка на пускането

10. Ръкохватка за регулиране на дълбочината на

15. Светодиоден индикатор за SavE

1. Ръкохватка за спирачката на двигателя

3. Блокировка на пускането

10. Ръкохватка за регулиране на дълбочината на

Символи върху машината Предупреждение: Непредпазливото или неправилното използване може да доведе до нараняване или смърт на оператора или други хора.

ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате този

937 - 006 - 29Пазете се от отскачащи

предмети и рикошети. Дръжте хората и животните на безопасно разстояние от работната зона. Предупреждение: Дръжте ръцете и краката си далеч от въртящия се нож. Извадете ключа за безопасност преди извършване на техническа поддръжка на продукта. (модел S 138i). Изключете уреда от електрическия контакт преди извършване на техническата поддръжка по него. (модел S 138C). Опасност от електрически удар (модел S 138C). Не излагайте на дъжд (модел S 138i). Предупреждение: При работа с продукта не преминавайте върху захранващия шнур, тъй като това може да доведе до електрически удар или повреда на продукта. (модел S 138C). Продуктът е със защита от пръски вода. Продуктът е в съответствие с приложимите директиви на EAC. Тази машина отговаря на изискванията на приложимите директиви на EO. Този продукт е в съответствие с приложимите директиви на UkrSEPRO. Шумови емисии в околната среда в съответствие с Директивата на Европейската общност Емисиите на продукта са посочени в раздела за технически характеристики и на

Двойна изолация (модел S 138C). 30 937 - 006 -Рециклирайте този продукт на място за рециклиране –

електрическо и електронно оборудване.

ръкохватката за спирачката на двигателя

Процедура по стартиране за модел S 138C: разхлабете инхибитора за стартиране, натиснете ръкохватката на спирачката на двигателя надолу.

ръкохватката на спирачката на двигателя, за да спрете. Код с възможност за

Забележка: Останалите символи/стикери на машината се отнасят до изисквания по отношение на сертификати за определени пазари. Отговорност за продукта Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган. Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се

937 - 006 - 31спазват инструкциите в

ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не

инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена

Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.

Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от тежко или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с тази машина.

Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете и се обърнете към Вашия дилър на Husqvarna,преди да продължите.

Имайте предвид, че операторът носи отговорност за нещастни случаи, включващи други хора или тяхното

Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.

Не позволявайте на когото и да е да работи с продукта, докато не се уверите, че е прочел и разбрал

937 - 006 -съдържанието на

инструкцията за експлоатация.

Не позволявайте на деца да работят с продукта.

Не позволявайте на лица, които не са запознати с инструкциите, да работят с

Винаги наблюдавайте лица с намален физически или умствен капацитет, които използват продукта. През цялото време трябва да присъства отговорен

Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка.

Не използвайте продукта, ако е неизправен.

Не променяйте този продукт или не го използвайте, ако има вероятност той да е бил променен от друг. Безопасност на работната

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Отстранете препятствия като клони, пръчки и камъни от работната зона, преди да използвате продукта.

Обектите, които се удрят във вертикутира, могат да бъдат изхвърлени и да причинят нараняване на хората и щети на предметите. Дръжте страничните наблюдатели и животните на безопасно разстояние от продукта.

Никога не използвайте продукта в лошо време – например при мъгла, дъжд, силни ветрове, много силен студ и риск от мълнии. Използването на продукта в лошо време или върху влажни или мокри терени е изморително. Лошото време може да създаде опасни условия, като например хлъзгави повърхности.

Внимавайте за лица, предмети и ситуации, които могат да са причина за намаляване на безопасната работа на продукта.

Внимавайте за препятствия като корени, камъни, клони,

33ями и канавки. Дългата трева може да крие препятствия.

Работата с продукта на склон може да бъде опасна. Не работете с продукта, когато наклонът на повърхността е повече от 15°.

Използвайте продукта напречно на склона. Не се движете нагоре и надолу.

Внимавайте, когато преминавате покрай закриват ъгли и предмети, които скриват зрителното Ви

Безопасност при работа ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Използвайте този продукт, за да премахнете сплъстената трева и мъх само за морава. Не се допуска използването му за други цели.

Използвайте лични предпазни средства. Вижте Лични предпазни средства на страница 35

Не използвайте продукта при дъжд или влага. Опасността от токов удар се повишава при навлизане на вода в продукта.

Не работете с продукта, докато оборудването за вертикутир и всички капаци не се монтират правилно. Неправилно монтираното оборудване за вертикутир може да се разхлаби и да причини телесна повреда.

Уверете се, че оборудването за вертикутир няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на оборудването за вертикутир и до огъване на вала на двигателя. Огънатата ос предизвиква силни вибрации и има много голяма опасност оборудването за вертикутир да се разхлаби.

Ако оборудването за вертикутир се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Спрете двигателя, завъртете ключа за безопасност на 0 и отстранете акумулатора (модел S 138i) или разкачете захранващия шнур (модел S 138C). Проверете продукта

повредите или потърсете оторизиран сервиз за това.

Никога не прикрепяйте ръкохватката за спирачката на двигателя за постоянно върху дръжката, когато двигателят е стартиран.

Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че оборудването за вертикутир не се допира до земята или до други

Винаги стойте зад продукта, когато го използвате.

Всички колела трябва да бъдат на земята и да държите дръжката с 2 ръце, когато работите с продукта. Дръжте ръцете и краката си далеч от оборудването за вертикутир.

Бъдете внимателни, когато дърпате продукта назад.

Никога не повдигайте продукта при стартиран двигател. Ако се налага да повдигнете продукта, първо спрете двигателя, завъртете ключа за безопасност на 0 и отстранете акумулатора (модел S 138i) или разкачете захранващия шнур (модел S 138C).

Не се движете назад при работа с продукта.

Спрете двигателя, когато преминавате през области без трева, като например пътеки от чакъл, камък и

Не тичайте с продукта, докато двигателят работи. Винаги ходете, когато работите с продукта.

Спрете двигателя, преди да промените дълбочината на работа. Никога не регулирайте при стартиран

Никога не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и се уверете, че оборудването за вертикутир не се върти. Инструкции за безопасност за

Лични предпазни средства При всяка работа с продукта трябва да използвате одобрени лични предпазни средства. Личната защитна екипировка не изключва риск от травми, но намалява сериозността на травмата при злополука. Помолете своя дистрибутор за помощ при избора на подходяща екипировка. Необходимо е винаги да използвате:

• Антифони, за да намалите опасността от увреждане на слуха.

• Здрави ботуши или обувки, които не се хлъзгат. Не носете сандали и не работете боси.

• Дълги панталони от здрав плат. Не носете къси

35Носете ръкавици, когато е необходимо, например когато ремонтирате, проверявате или почиствате оборудването за вертикутир. ПРЕДУПРЕЖДЕНИЕ: Използвайте одобрени антифони. Продължителното излагане на шум може да доведе до перманентно увреждане на слуха. Приспособления за безопасност на

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не използвайте машина с неизправни приспособления за безопасност.

• Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервиз Husqvarna. За да направите проверка на капаците Капакът на вертикутира намалява вибрациите в продукта и опасността от нараняване, причинени от оборудването за вертикутир.

• Проверете капака на вертикутира , за да се уверите, че няма повреди, като например

• Проверете задния капак, за да се уверите, че няма повреди, като например пукнатини. Ръкохватка за спирачката на двигателя Ръкохватка за спирачката на двигателя спира двигателя. Когато ръкохватката за спирачката на двигателя бъде пусната, двигателят спира. За да извършите проверка на спирачката на двигателя, стартирайте двигателя и след това отпуснете ръкохватката за спирачката на двигателя. Ако двигателят не спре след 3 секунди, позволете на одобрен сервиз на Husqvarna да регулира спирачката на двигателя. Ключ за безопасност Ключът за безопасност се намира под капака на акумулатора. Ключът за безопасност се използва за връзка с акумулатора, който захранва двигателя с

• Стартирайте и спрете двигателя, за да извършите проверка на ключа за безопасност.

• Ако ключът за безопасност функционира правилно, двигателят стартира само когато ключът е в положение 1. За да проверите блокировката на пускането Направете проверка на блокировката на пускане, за да се уверите, че тя не допуска работата на

1. Натиснете ръкохватката за спирачката на

двигателя по посока на управлението. Блокировката на пускането спира движението.

2. Натиснете блокировката на пускането навън.

3. Освободете блокировката на пускането и се

уверете, че тя се е върнала в първоначалното си

За използване на държача на захранващия шнур (модел S 138C) Държачът на захранващия шнур намалява натоварването върху електрическия контакт и захранващия шнур. Държачът на захранващия шнур намалява също и риска да паднете.

1. Сгънете захранващия шнур, за да оформите

2. Поставете примката в отвора на държача на

3. Поставете примката около куката.

937 - 006 -4. Дръпнете захранващия шнур, за да затегнете

примката около куката. Инструкции за безопасност за

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Използвайте акумулаторни батерии Husqvarna като източник на захранване само на продукти Husqvarna. За да предотвратите нараняване, не използвайте акумулатора като източник на захранване за други устройства.

Не използвайте батерии, които не се презареждат.

Опасност от електрически удар. Не свързвайте клемите на акумулатора с ключове, монети, винтове или други метални предмети. Това може да доведе до късо съединение на акумулатора.

Не поставяйте предмети във въздушните отвори на акумулатора.

Съхранявайте акумулатора далеч от слънчева светлина, топлина или открит огън. Акумулаторът може да се взриви и да причини изгаряния и/или химически

Съхранявайте акумулатора далеч от дъжд или влага.

Съхранявайте акумулаторната батерия далеч от микровълни и високо налягане.

Ако има в акумулатора има теч, не оставяйте течността да влиза в контакт с тялото и очите. Ако докоснете течността, измийте мястото с обилно количество вода и потърсете медицинска

Използвайте акумулатора при температури между -10°C и 40°C.

Не почиствайте батерията или зарядното устройство с вода. Вижте За почистване

Не използвайте дефектен или повреден акумулатор.

Съхранявайте акумулаторите далеч от метални предмети като пирони, монети, бижута. Инструкции за безопасност за зарядното устройство на акумулаторната батерия ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Използвайте зарядните устройства QC за зареждане само на резервни акумулатори Husqvarna.

Опасност от токов удар или късо съединение. Не поставяйте предмети във въздушните отвори на зарядното устройство. Не опитвайте да демонтирате зарядното устройство. Не свързвайте клемите на зарядното устройство към метални предмети. Използвайте одобрен електрически контакт.

Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от сериозно или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с този продукт.

Редовно проверявайте дали кабелът на зарядното устройство на акумулатора не е повреден и напукан.

Не вдигайте зарядното устройство, като го държите за кабела. За да изключите зарядното устройство от стенния контакт, дръпнете щепсела. Не дърпайте захранващия шнур.

Дръжте захранващия кабел и удължаващите шнурове далеч от вода, масло или остри ръбове. Уверете се, че кабелът не е защипан от врати, огради и подобни. Това може да доведе до напрежение в зарядното устройство.

Това зарядно устройство може да се използва от деца на възраст от 8 години нагоре и лица с физически, сетивни или умствени способности или без знания и опит, ако са под надзор или са получили инструкции за безопасното използване на зарядното устройство и разбират свързаните с това рискове. Децата не трябва да си играят със зарядното устройство. Почистването и потребителската поддръжка не трябва да се извършват от деца без надзор.

Не зареждайте акумулатори без възможност за зареждане в зарядното устройство.

Не използвайте зарядното устройство близо до запалими материали или материали, които причиняват корозия. Не покривайте зарядното устройство. Ако има дим или огън, извадете щепсела на зарядното устройство.

Не използвайте дефектно или повредено зарядно устройство.

Зареждайте акумулатора само на закрито, в помещение с добра вентилация и далеч от слънчева светлина. Не зареждайте акумулатора във влажна условия. Безопасност на захранващия кабел За модел S 138C.

Препоръчва се използването на устройство за остатъчен ток (R.C.D.) с ток на изключване не повече от 30 mA. Дори с инсталирано R.C.D. не може да се гарантира 100% безопасност и процедурите за безопасна работа трябва да се следват по всяко време. Проверявайте R.C.D. при всяко използване.

Ако по захранващия шнур има срязвания или ако изолацията е повредена, незабавно го извадете от

Не докосвайте срязан или повреден захранващ шнур, преди да изключите електрозахранването.

Не поправяйте срязан или повреден захранващ кабел. Подменете го с нов. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни

937 - 006 - 39указания, преди да

използвате машината.

За модел S 138i: За да предотвратите случайно стартиране по време на техническо обслужване, завъртете ключа за безопасност на 0 и извадете акумулатора. Изчакайте най- малко 5 секунди преди да започнете техническото обслужване.

За модел S 138C: За да предотвратите случайно стартиране по време на техническо обслужване, извадете захранващия шнур.

Извършете правилно техническото обслужване, за да увеличите срока на експлоатация на продукта и да намалите опасността от инциденти. Възложете извършването на професионалните ремонтни дейности на упълномощен сервиз. За повече информация говорете с най- близкия до Вас сервиз.

Изпълнявайте стъпките от техническото обслужване, посочени в тази инструкция за експлоатация. По- значителни ремонтни дейности трябва да се изпълняват от одобрен

Сложете ръкавици за тежки условия, когато използвате оборудването за вертикутир. Оборудването за вертикутир е много остро и можете лесно да се порежете.

Поддържайте остриетата на оборудването за вертикутир остри и чисти за най-добра и

Редовно проверявайте продукта при Вашия сервиз и извършвайте необходимите корекции и ремонтни дейности.

Следвайте инструкциите за смяна на аксесоарите. Използвайте само аксесоари от производителя.

Когато не ги използвате, съхранявайте продукта, акумулатора и зарядното устройство отделно на закрито сухо и заключено място. Уверете се, че деца и лица, които не са одобрени, не могат да получат достъп до продукта, акумулатора или зарядното устройство.

ПРЕДУПРЕЖДЕНИЕ: Преди да сглобите машината, прочетете главата за безопасност. ПРЕДУПРЕЖДЕНИЕ: За модел S 138i: За да предотвратите случайно стартиране по време на монтаж, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най-малко 5

За модел S 138C: За да предотвратите случайно стартиране по време на монтаж, извадете захранващия шнур. За да монтирате ръкохватката

1. Разхлабете долните копчета.

2. Преместете фиксаторите към долния край на

каналите от лявата и дясната страна на продукта.

3. Задайте височината на дръжката в едно от 2

4. Преместете фиксаторите по посока на дръжката,

докато спрат и се чуе щракване.

5. Затегнете напълно фиксаторите.

За сглобяване на коша за трева

1. Прикрепете рамката на коша за трева към

торбата за събиране на трева, като твърдата част на торбата трябва да е отдолу. Дръжте ръкохватката на рамката от горната страна на торбата за трева.

2. Прикрепете долната секция на рамката на коша

за трева в канала от долната страна на коша за

3. Прикрепете торбата за трева към рамката на

5. Преместете коша за трева в правилната позиция.

416. Прикрепете коша за трева към горния ръб на

шасито. Уверете се, че задният капак прилепва плътно към коша за трева за предотвратяване на

ПРЕДУПРЕЖДЕНИЕ: Преди работа с продукта трябва да прочетете и разберете главата за безопасност. Husqvarna Connect Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Приложението Husqvarna Connect осигурява разширени функции за Вашия продукт на Husqvarna:

• Разширена продуктова информация.

• Информация и помощ за частите на продукта и сервизното обслужване. За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на

Вашето мобилно устройство.

2. Регистрирайте се в приложението Husqvarna

3. Изпълнете стъпките с инструкции в

приложението Husqvarna Connect, за да свържете и регистрирате продукта. За да зададете дълбочина на работа ПРЕДУПРЕЖДЕНИЕ: Не регулирайте дълбочината на работа, когато работите с продукта.

1. Натиснете и завъртете ръкохватката за

регулиране на дълбочината на работа по посока обратна на часовниковата стрелка, за да увеличите дълбочината на работа.

2. Натиснете и завъртете ръкохватката за

регулиране на дълбочината на работа по посока на часовниковата стрелка, за да намалите дълбочината на работа.

ПРЕДУПРЕЖДЕНИЕ: Преди да използвате акумулатора, трябва да прочетете и разберете главата за безопасност. Вие трябва също да прочетете и разберете ръководството на оператора за акумулатора и зарядното устройство. Статус на батерията Дисплеят показва оставащия капацитет на акумулатора и дали има проблеми с него. Капацитетът на акумулатора се показва за 5

937 - 006 -секунди, след като продуктът бъде изключен или

бутонът за индикатора на акумулатора бъде натиснат. Символът за предупреждение върху акумулатора се включва, когато има грешка. Вижте Акумулатор на страница 48

Светодиодни лампи Статус на батерията Всички светодиоди

Напълно зареден (75 – 100%) Светодиоди 1, 2, 3

Акумулаторът е зареден на 50% – 75% Светодиоди 1 и 2 светят Акумулаторът е зареден на 25% – 50% Светодиод 1 свети Акумулаторът е зареден на 0% – 25%. Светодиод 1 мига Батерията е изтощена. Заредете батерията. За зареждане на акумулатора Заредете акумулатора преди използване за първи път. Акумулаторът е зареден само на 30%, когато се доставя на клиента.

Зарядното устройство на акумулатора трябва да бъде свързано към напрежението и честотата, посочени на типовата табелка. Акумулаторът не се зарежда, ако температурата на акумулатора е над 50°C. Зарядното устройство намалява температурата на акумулатора, преди да започне да зарежда.

1. Свържете единия край на захранващия шнур на

зарядното устройство в гнездото на зарядното устройство.

2. Свържете другия край на захранващия шнур за

зарядното устройство в заземен контакт. Светодиодът на зарядното устройство примигва един път в зелено.

3. Поставете батерията в зарядното устройство.

Когато акумулаторът е правилно свързан към зарядното устройство, на зарядното устройство светва зелена светлина.

4. Когато всички светодиоди на акумулатора

светнат, акумулаторът е напълно зареден. Зареждайте акумулатора за най-много 24 часа.

5. За да разкачите зарядното устройство на

акумулатора от контакта, издърпайте щепсела, а

6. Извадете батерията от зарядното устройство.

Състояние на зареждане на акумулатора Литиево-йонният акумулатор Husqvarna може да бъде зареждан или използван във всички нива на заряда. Батерията не се поврежда. Напълно зареденият акумулатор няма да намали заряда си, дори когато е оставен в зарядното устройство. Светодиоден дисплей Състояние на зареждането Светодиод 1 мига 0% – 25% Светодиод 1 свети, светодиод 2 мига 25%-50% Светодиоди 1 и 2 светят, светодиод 3

50%-75% Светодиоди 1, 2 и 3 светят, светодиод 4

Напълно зареден За работа с S 138i За стартиране на продукта

1. Поставете зареден акумулатор в отделението за

акумулатор номер 1 под капака на акумулатора. За по-дълъг период на работа поставете втори зареден акумулатор в отделението за акумулатор номер 2.

432. Завъртете ключа за безопасност на 1.

разпределителното табло и зеленият светодиод (B) ще светне.

5. Разхлабете инхибитора за стартиране.

6. Натиснете ръкохватката за спирачката на

двигателя по посока на управлението. За да използвате функцията SavE Продуктът разполага с функция за пестене на акумулатора (SavE), която осигурява по-дълго време

функцията. Зеленият светодиод светва.

2. Натиснете отново бутона SavE, за да спрете

функцията. Зеленият светодиод (B) изгасва. Спиране на продукта Продуктът спира автоматично, ако не работите с него в продължение на 10 минути. Винаги завъртайте ключа за безопасност на 0, преди да оставите продукта без надзор.

1. Освободете ръкохватката за спирачката на

двигателя, за да спрете двигателя.

2. Натиснете бутона ON/OFF (ВКЛ./ИЗКЛ.) (A) на

разпределителното табло и зеленият светодиод (B) ще изгасне.

937 - 006 -3. Отворете капака на акумулатора и завъртете

едновременно 2-та бутона за освобождаване и извадете акумулатора.

5. Заредете акумулатора, ако е изтощен. За повече

информация вижте За зареждане на акумулатора на страница 43

1. Свържете захранващ кабел към контакта под

2. Поставете захранващия шнур в държача на

захранващия шнур. Вижте За използване на държача на захранващия шнур (модел S 138C) на страница 36

4. Разхлабете инхибитора за стартиране.

5. Натиснете ръкохватката за спирачката на

двигателя по посока на управлението.

45Спиране на продукта

1. Освободете ръкохватката за спирачката на

двигателя, за да спрете двигателя.

2. Разкачете захранващия шнур от контакта и след

това от продукта. ВНИМАНИЕ: Издърпайте щепсела докрай навън. Не дърпайте захранващия шнур.

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете раздела за безопасност. За всички работи по поддръжката и поправката на продукта е необходимо специално обучение. Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, говорете с него, за да Ви даде информация за най-близкия сервиз. График за техническо обслужване Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на продукта. Интервалите се променят, ако продуктът не се използва ежедневно. За техническо обслужване, маркирано със *, направете справка с Приспособления за безопасност на машината на страница 36

Извършете обща проверка. X Почистете продукта. X Прегледайте оборудването за вертикутир. X Уверете се, че приспособленията за безопасност на продукта не са дефектни. *

Проверете капаците. * X Проверете ръкохватката на спирачката на двигателя. * X Проверете инхибитора за стартиране. * X 46 937 - 006 -Само S 138i При

Уверете се, че бутонът ВКЛ./ИЗКЛ. функционира правилно и не е

Проверете акумулатора за повреди. X Проверете заряда на акумулатора. X Уверете се, че бутоните за освобождаване на акумулатора работят изправно и че акумулаторът се фиксира на място в продукта.

Проверете зарядното устройство за повреда и се уверете, че функционира

Проверете връзките между акумулатора и продукта. Освен това проверете връзката между акумулатора и зарядното устройство.

За извършване на обща проверка

• Уверете се, че всички гайки и винтове на продукта са затегнати.

• Уверете се, че кабелите на продукта не са в положение, в което могат да бъдат повредени. За почистване на машината

• Почиствайте пластмасовите части със суха

• Не използвайте вода за почистване на продукта. Водата може да навлезе в акумулатора или в двигателя и да причини късо съединение или повреда на продукта.

• Не мийте продукта с устройство за миене под високо налягане.

• Не пръскайте вода директно върху двигателя.

• За отстраняване на листа, трева и прах използвайте четка. За почистване на акумулатора и зарядното устройство ВНИМАНИЕ: Не почиствайте батерията или зарядното устройство с вода.

• Преди да поставите батерията в зарядното устройство се уверете, че батерията и зарядното устройство са чисти и сухи.

• Почистете клемите на акумулатора с въздух под налягане или използвайте чиста и суха кърпа.

• Почистете повърхностите на акумулатора и зарядното устройство с чиста и суха кърпа. За да проверите оборудването за

ПРЕДУПРЕЖДЕНИЕ: За модели S 138i: За да предотвратите случайно стартиране, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте минимум 5

За модел S 138C: За да предотвратите случайно стартиране, разкачете захранващия шнур. ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици, когато изпълнявате дейности, свързани с техническото обслужване на оборудването за вертикутир. Остриетата на оборудването за вертикутир са много остри и можете лесно да се порежете.

• Проверете оборудването за вертикутир за повреди или пукнатини. Винаги заменяйте повреденото оборудването за вертикутир. За смяна на оборудването за

ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици, когато изпълнявате дейности, свързани с техническото обслужване на оборудването за вертикутир. Оборудването за вертикутир е много остро и можете лесно да се порежете

937 - 006 - 471. Поставете продукта на дясната му страна.

2. Отстранете 2-та винта (A) и капака на

вертикутира (B). Натиснете оборудването за вертикутир (C) нагоре и навън, за да го премахнете.

3. Натиснете новото оборудване за вертикутир (C) в

Отстраняване на проблеми

Светодиод на акумулатора Възможни неизправности Възможна процедура Зеленият светодиод

Зарядът на акумулатора е нисък Заредете батерията. Вижте За зареждане на акумулатора на страница 43

48 937 - 006 -Светодиод на акумулатора Възможни неизправности Възможна процедура Светодиодът за грешка мига Акумулаторът е изтощен Заредете батерията. Вижте За зареждане на акумулатора на страница 43

Температурата в работната среда е прекалено висока или прекалено

Използвайте акумулатора при температури между -10°C и 40°C. Свръхнапрежение Проверете дали захранващото напрежение е същото като на типовата табелка на продукта. Извадете батерията от зарядното устройство. Изчакайте 5 секунди и опитайте отново да заредите акумулатора. Ако проблемът продължи, обърнете се към упълномощен

Светодиодът за грешка свети Разликата в клетките е твърде голяма (1 V) Обърнете се към одобрен сервиз. Зарядно устройство за батерията Светодиод на

Възможни неизправности Възможна процедура Светодиодът за грешка мига Температурата в работната среда е прекалено висока или прекалено ниска Използвайте зарядното устройство на акумулатора при температури между 5°C и 40°C. Светодиодът за грешка свети Обърнете се към одобрен сервиз Пулт за управление За модел S 138i

премигвания) Възможни неизправности Възможно действие Светодиодът за грешка мига 3 Двигателят е претоварен. Намалете дълбочината на работа.

За да зададете дълбочина на работа на страница 42

светодиодът за грешка продължи да мига, оборудването за вертикутир е блокирало. За да предотвратите случайно стартиране, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най-малко 5 секунди. Уверете се, че оборудването за вертикутир се движи свободно. Ако проблемът продължи, обърнете се към упълномощен сервиз. 5 Оборотите на двигателя спадат прекалено много и двигателят спира. 9 Управлението на двигателя е прекалено горещо. Спрете двигателя и изчакайте докато

7 Грешка на акумулатора или липса на сигнал от него. Поставете правилно акумулатора в продукта и проверете конектора на акумулатора. Ако светодиодът за грешка на акумулатора мига, направете справка с Състояние на зареждане на акумулатора на страница 43

Акумулаторът е изтощен. Заредете акумулаторната батерия.

За зареждане на акумулатора на страница 43

Продуктът спира 6 Акумулаторът е изтощен. Заредете акумулаторната батерия.

За зареждане на акумулатора на страница 43

0 Грешка в конектора на акумулатора. Проверете конектора на акумулатора. Други грешки Ако грешката се прояви, завъртете ключа за безопасност на 0, извадете акумулатора и се обърнете към упълномощен сервиз. Транспортиране, съхранение и изхвърляне Транспортиране

• В сила са изискванията на Законодателството за опасни продукти, отнасящи се до литиево-йонни акумулатори.

• За търговско транспортиране трябва да се спазват специалните изисквания върху опаковката и етикетите.

• Уверете се, че спазвате разпоредбите за опасни материали, когато подготвяте продукта за транспорт. Може да са в сила местни разпоредби.

• Винаги изваждайте акумулатора при транспортиране.

• Поставете тиксо върху конекторите на акумулатора и се уверете, че акумулаторът не може да се движи по време на транспортиране.

• Винаги изваждайте акумулатора за съхранение.

• За да се избегнат инциденти, се уверете, че акумулаторът не е свързан към продукта по време на съхранение.

• Съхранявайте зарядното устройство в затворено и сухо помещение. 50 937 - 006 -• Съхранявайте акумулатора и зарядното устройство на сухо място, където няма влага или

• При съхранение разкачете акумулатора от зарядното устройство.

• Не съхранявайте акумулатора, където може да се натрупа статично електричество. Не съхранявайте акумулатора в метална кутия.

• Съхранявайте акумулатора при температура между 5°C и 25°C и далече от слънчева

• Съхранявайте зарядното устройство при температура между 5°C и 45°C и далече от слънчева светлина.

• Уверете се, че акумулаторът е зареден до 30% – 50% преди съхранение за продължителен

• Съхранявайте продукта, акумулатора и зарядното устройство в заключено помещение без достъп за деца или неупълномощени лица.

• Почистете продукта и извършете пълно обслужване, преди да го съхранявате продължително време.

Символите на продукта или на неговата опаковка показват, че този продукт не може да бъде третиран като битов отпадък. Той трябва да бъде подаден в съответната рециклираща станция за използване на електрическо и електронно оборудване. Подавайки този продукт на правилното място, вие спомагате за предотвратяване на потенциалното негативно отражение върху околната среда и хората, което би могло да настъпи иначе в резултат на неправилно изхвърляне на този продукт. За повече подробна информация относно рециклирането на този продукт се свържете с местната администрация, услугите за битови отпадъци или магазина, откъдето сте закупили

Технически данни Технически характеристики S 138i S 138C

Тип двигател BLDC (безчетков) 36 V Серия AC двигател Обороти на приспособлението – SavE, об/мин 3000 Не е налично Обороти на приспособлението – номинални, об/мин 3200 4200 Изходна мощност на двигателя – макс. kW 1,28 1,8 Изходна мощност на двигателя – номинална, kW 0,9 1,6

Време на работа на батерията Време за работа на акумулатора, мин., (свободна работа) при активирана функция SavE с една акумулаторна батерия Husqvarna 5,2 Ah (Bli200). 115 Няма

937 - 006 - 51S 138i S 138C

Време за работа на акумулаторната батерия, мин., (свободна работа) при активиран стандартен режим с една акумулаторна батерия Husqvarna 5,2 Ah (Bli200). 102 Няма Шумови емисии

Ниво на звуковата мощност, измерена dB(A) 89,2 95,7 Ниво на звуковата мощност, гарантирана [L

Ниво на шума при ухото на работещия, dB (A) 75,3 81,7 Нива на вибрациите

Шумови емисии в околната среда, измерени като звукова мощност (L

) в съответствие с директива на ЕО 2000/14/ЕО.

Отчетените данни за нивото на звуковото налягане имат типична статистическа дисперсия (стандартно отклонение) от 1,2 dB (A).

Отчетените данни за равнището на вибрации имат типична статистическа дисперсия (стандартно отклонение) от 0,2 m/s

52 937 - 006 -Декларация за съответствие на ЕО Декларация за съответствие на ЕО Husqvarna AB, SE-561 82 Husqvarna, Швеция, тел.: [phone] декларира, че вертикурът Husqvarna S 138i със сериен номер от 2018XXXXXXX нататък е в съответствие с изискванията на ДИРЕКТИВАТА НА

• от 8 юни 2011 г. относно "ограничения за използване на определени опасни вещества" 2011/65/ЕС

• от 17 май 2006 г., "свързани с машини" 2006/42/ЕО

• от 26 февруари 2014 г., "свързани с електромагнетичната съвместимост" 2014/30/ЕС

• от 8 май 2000 г., "свързани с шумовите емисии в околната среда" 2000/14/ЕО За информация относно шумовите емисии вижте главата "Технически характеристики". Приложени са следните стандарти: EN 60335-1:2012+A11:2014+A13:2017, EN 50636-2-92:2014, EN 55014-1:2017, EN 55014-2:2015 Huskvarna, 2019-01-15 Claes Losdal, Мениджър "Разработки и Развитие"/"Градински продукти" (Упълномощен представител за Husqvarna AB и отговорно лице за техническата документация).

53Декларация за съответствие на ЕО Декларация за съответствие на ЕО Husqvarna AB, SE-561 82 Husqvarna, Швеция, тел.: [phone] декларира, че вертикурът Husqvarna S 138C със сериен номер от 2018XXXXXXX нататък е в съответствие с изискванията на ДИРЕКТИВАТА

• от 8 юни 2011 г. относно "ограничения за използване на определени опасни вещества" 2011/65/ЕС

• от 17 май 2006 г., "свързани с машини" 2006/42/ЕО

• от 26 февруари 2014 г., "свързани с електромагнетичната съвместимост" 2014/30/ЕС

• от 8 май 2000 г., "свързани с шумовите емисии в околната среда" 2000/14/ЕО За информация относно шумовите емисии вижте главата "Технически характеристики". Приложени са следните стандарти: EN 60335-1:2012+A11:2014+A13:2017, EN 50636-2-92:2014, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-11:2000 Huskvarna, 2019-01-15 Claes Losdal, Мениджър "Разработки и Развитие"/"Градински продукти" (Упълномощен представител за Husqvarna AB и отговорно лице за техническата документация).
