S138i - Scarifier HUSQVARNA - Gratis bruksanvisning og manual

Produkttype	Elektrisk skyve-skjærer / mosefjerner
Merke	Husqvarna
Modell	S138i
Strømforsyning	36 V litium-ion batteri (tilbehør)
Vekt (uten batteri)	19,5 kg
Klippebredde	37,5 cm
Justerbar klippedybde	Fra -8 mm til +5 mm
Gressoppsamlerens kapasitet	45 liter
Type mosefjerningsutstyr	Delta-blader og fleksible tenner (utskiftbare)
Nominell hastighet	3 200 o/min
Hastighet i SavE-modus	3 000 o/min
Målt lydeffektnivå	89,2 dB(A)
Lydtrykknivå ved øret	75,3 dB(A)
Vibrasjoner ved håndtaket	5,5 m/s²
Kompatible batterier	BLi20 (4,0 Ah), BLi200 (5,2 Ah), BLi300 (9,4 Ah)
Driftstid med batteri 5,2 Ah (standardmodus)	102 min
Driftstid med batteri 5,2 Ah (SavE-modus)	115 min
Hovedfunksjoner	SavE-modus, startsperre, motorbremshåndtak, sikkerhetsnøkkel, dybdejustering
Vedlikehold og rengjøring	Rengjør med en tørr klut; ikke bruk vann eller høytrykksspyler
Sikkerhet	Beskyttelsesdeksler, motorbrems, sikkerhetsnøkkel, startsperre
Reservedeler og reparerbarhet	Utskiftbart mosefjerningsutstyr (Delta-blader ref. 5973510-01, fleksible tenner ref. 5973509-01)
Generell informasjon	CE-samsvar; bruk i maks 15° skråning; transport med batteriet fjernet

Ofte stilte spørsmål - S138i HUSQVARNA

Hvordan starter jeg skjæreren S138i?

Sett et ladet batteri i rommet, drei sikkerhetsnøkkelen til 1, trykk på ON/OFF-knappen, slipp startsperren, og trykk deretter motorbremshåndtaket nedover.

Hvordan justerer jeg klippedybden?

Trykk og drei justeringsknappen for klippedybden: mot klokken for å øke dybden, med klokken for å redusere den. Juster aldri dybden når motoren går.

Hva er batteriets driftstid?

Driftstiden avhenger av batteriet som brukes. Med et Husqvarna-batteri på 5,2 Ah (BLi200) og SavE-modus aktivert, får du opptil 115 minutter i fritt arbeid; i standardmodus omtrent 102 minutter.

Kan jeg bruke skjæreren i regn?

Nei, produktet skal ikke utsettes for regn eller fuktighet. Risikoen for elektrisk støt øker hvis vann trenger inn i produktet. Bruk det kun i tørt vær.

Hvordan rengjør jeg skjæreren?

Rengjør plastdelene med en tørr og ren klut. Ikke bruk vann eller høytrykksspyler. Bruk en børste for å fjerne blader, gress og smuss.

Hvilke typer mosefjerningsutstyr er tilgjengelige?

Produktet leveres med to typer: Delta-blader (for tykt strå og leirjord) og fleksible tenner (for skånsom fjerning uten å skade røttene). De er utskiftbare.

Hvordan bytter jeg mosefjerningsutstyret?

Drei sikkerhetsnøkkelen til 0, fjern batteriet og vent 5 sekunder. Ta av de 2 skruene og dekselet på mosefjerneren, skyv utstyret oppover for å fjerne det, sett deretter inn det nye og fest dekselet igjen.

Hva er vekten på skjæreren?

Vekten er 19,5 kg uten batteri. Med et BLi200-batteri (1,3 kg) er totalvekten omtrent 20,8 kg.

Hvordan oppbevarer jeg skjæreren?

Fjern alltid batteriet før oppbevaring. Oppbevar produktet, batteriet og laderen på et tørt, lukket sted utilgjengelig for barn. Batteriet skal være ladet mellom 30 % og 50 % for langtidslagring.

Hvilke sikkerhetsinnretninger er til stede?

Produktet er utstyrt med et motorbremshåndtak som stopper motoren hvis det slippes, en startsperre, en sikkerhetsnøkkel (forhindrer start uten nøkkel), og beskyttelsesdeksler rundt mosefjerningsutstyret.

BRUKSANVISNING S138i HUSQVARNA

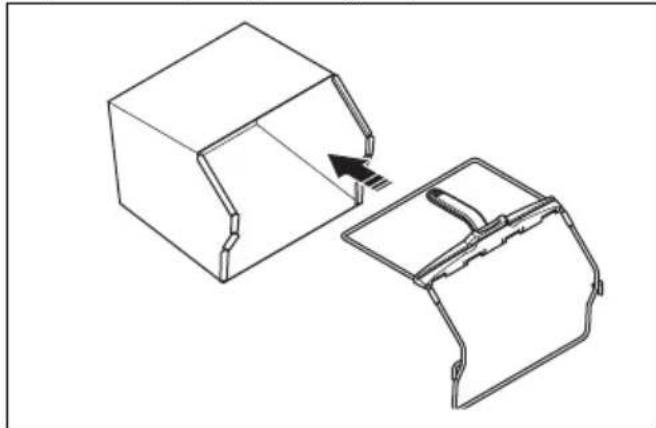

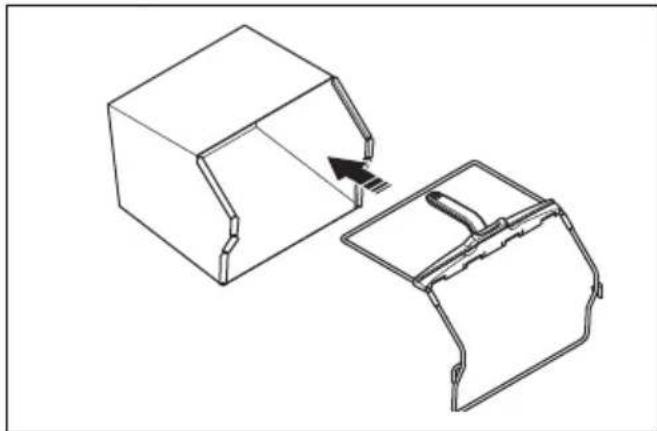

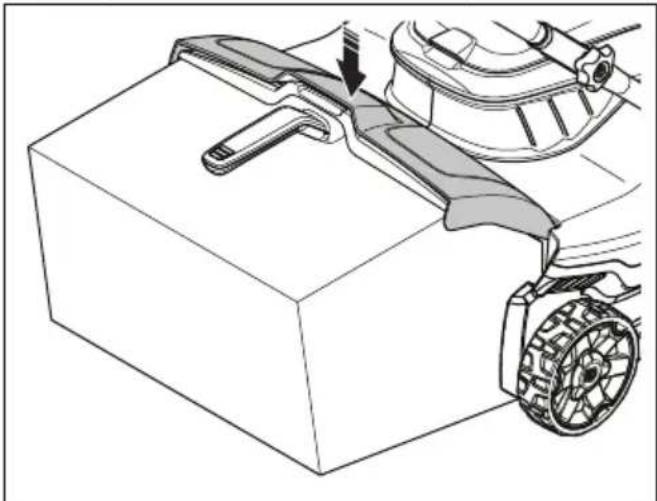

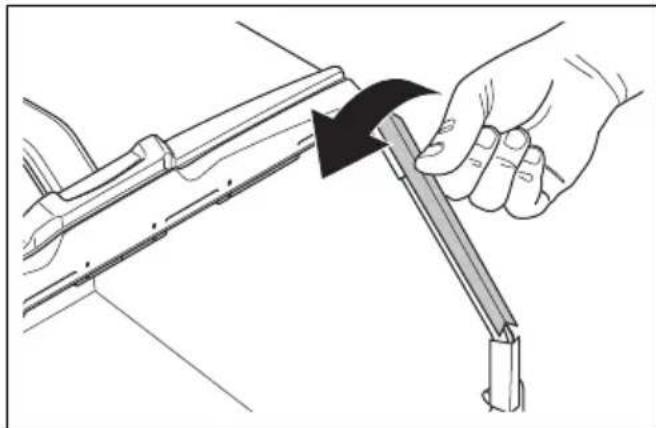

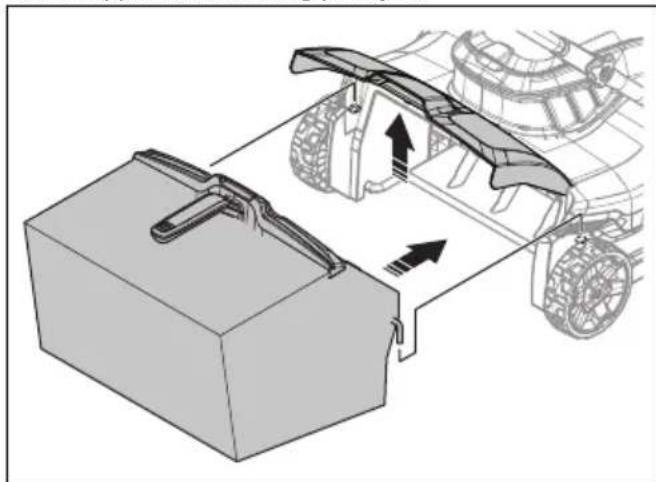

Sadan samles graesopsamleren

• Yderligere Produkttoplysninger.
• Oplysninger om, og hjaelp til, dele og service.

Sādankommen duigangmed atbruge Husqvarna Connect

1. Download Husqvarna Connect appen pa din mobile enhed.
2. Tilmeld dig i Husqvarna Connect appen.
3. Følg instruktionerne i Husqvarna Connect appen for at tilslutte og registreproduktet.

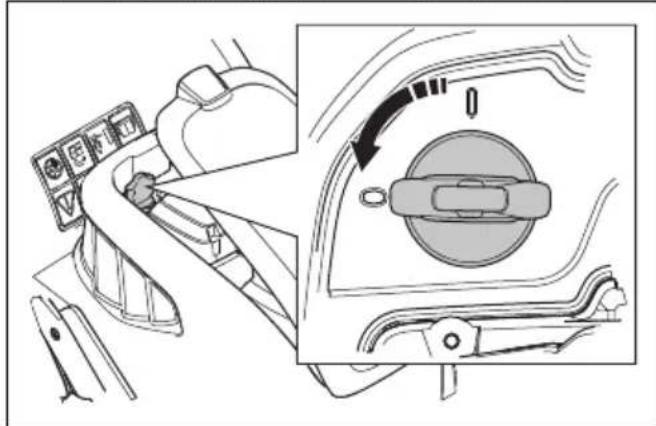

1. Abn batterilaget, og drej sikkerhedsnoglen til 0.

1. Skub bojlen til fremtraekket i retning mod styret.

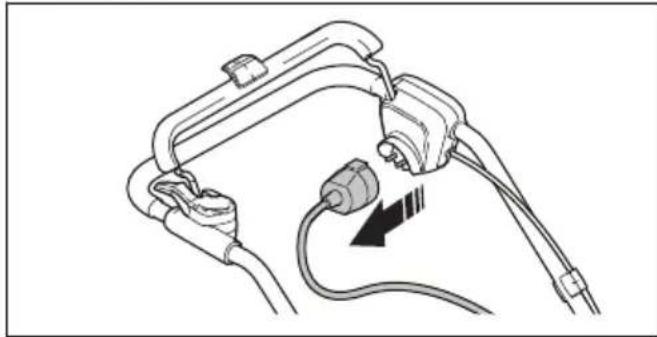

1. Frakobl stromkablet fra stikkontakten, og derefter fra Produktet.

EU-overensstemmelseserklæring

EU-overensstemmelseserklaring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. [phone] erklærer, at vertikalskaere Husqvarna S 138C fra serialummer 2018XXXXXX og fremere overholder forskritterne i RADETS DIREKTIV:

Transport, oppbevaring og avhending. 449

Tekniske data. 450

EF-samsvarserklaering. 452

EF-samsvarserklaering. 453

Innledning

Produktbeskrivelse

Produktet er en elektrisk vertikskjærer som styres manuelt. Produktet fjerner gressfilt fra plenen og løsner jorden, slick at luft og vannkommen inn i plenen.

Gressfilter samles i en gressoppsamler eller slipspe pa plenen. Produktet har to typer utstyr for vertikalskjaering.

Utstyr for vertikalskjæring

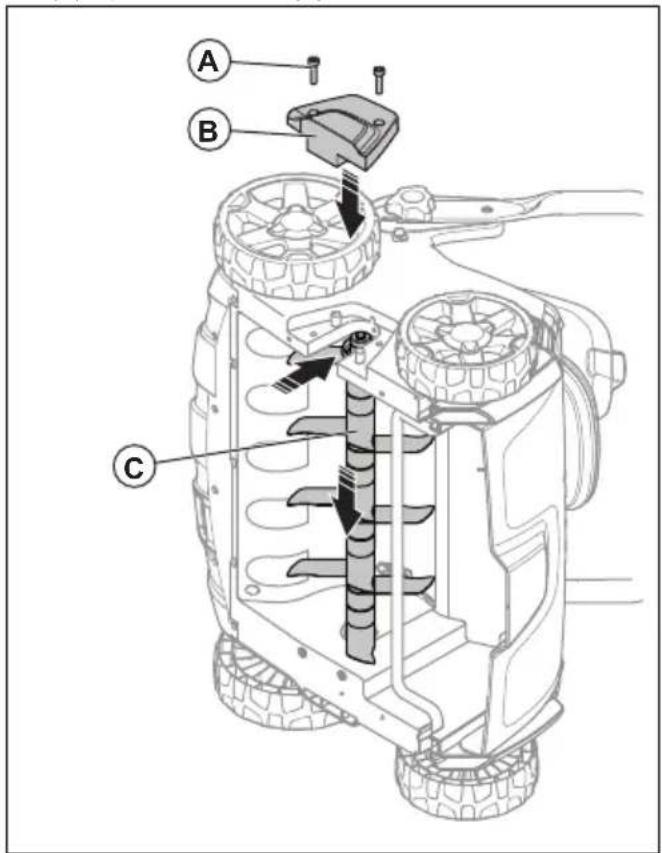

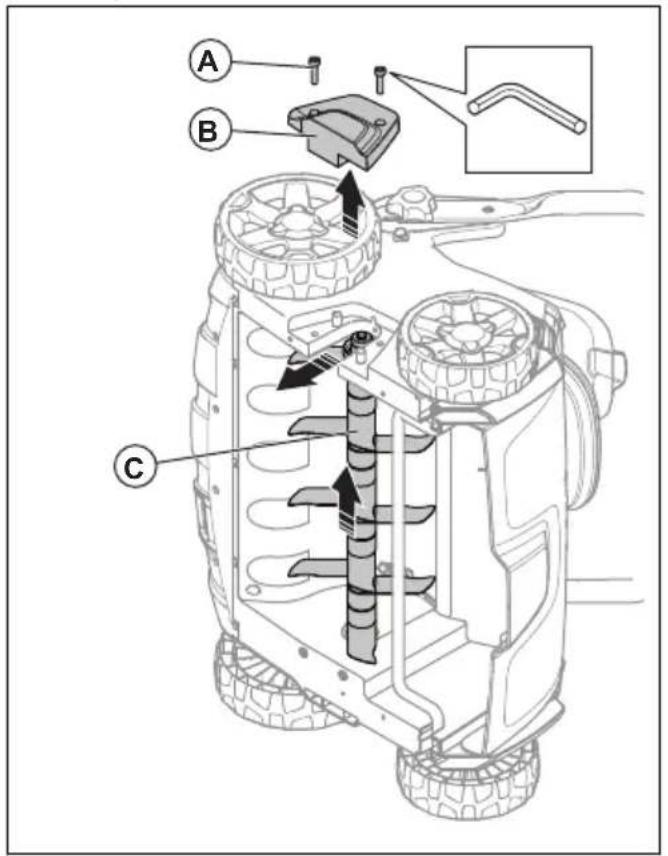

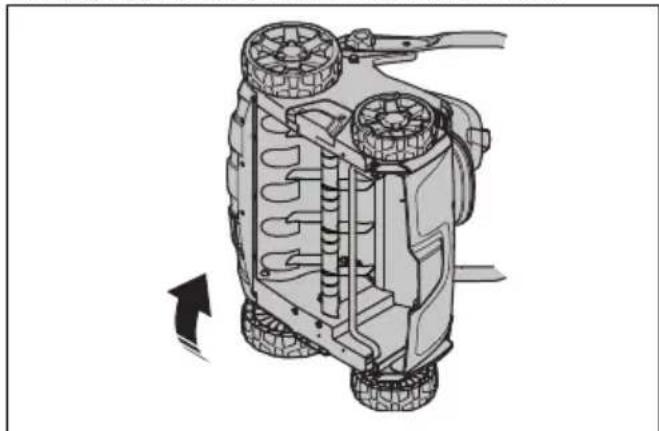

Se Slik bytter du ut utstyr for vertikalskjæring pa side 447 for naermere opplysninger om hvordan du skifter utstyr for vertikalskjæring.

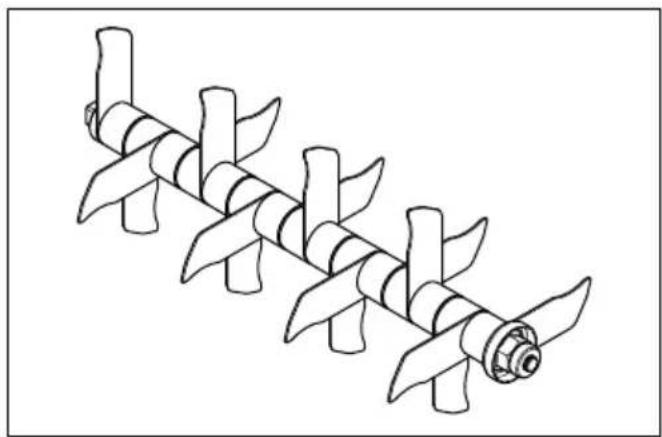

Deltakniver

Deltaknivene fjerner gressfilt og klipper gressrøtter vertikalt. Bruk deltaknivene i skråninger, terrasseplener og i jord med mye leire. Deltakniver gør at vann slipper inn i plenen og forbinder at det samler seg vann pa overflaten.

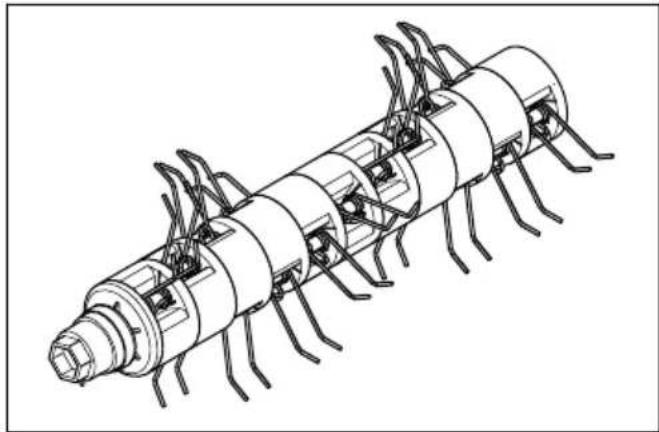

Fjaertinder

Fjærtindene fjerner dødt gress og gressfilt skånsomt fra plenen uten at gressrøttene skades.

Bruksomrader

Bruktet til a fjerne gressfitt og mose og til a lnsne jord i private hager. Ikke bruk produktet til andre oppgaver.

1. Motorbremshandtak
2. Øvrehandtak
3. Kontrollpanel
4. Startspere
5. Nedre handtak
6. Gressoppsamler
7. Bakdeksel
8. Vertikalskjærerdeksel
9. Batterideksel

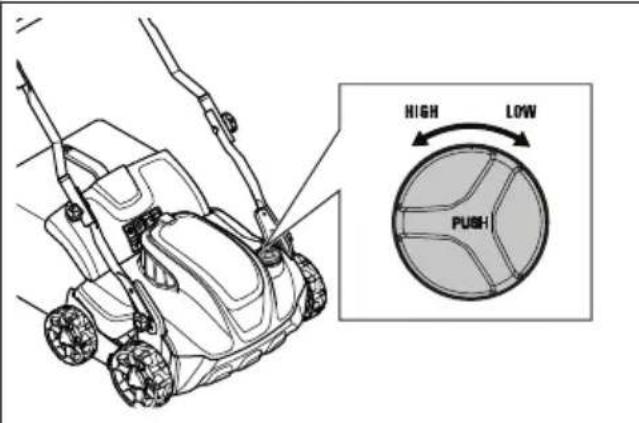

10. Justeringsknott for arbeidsdybde

11. Tenningsnokkel

12. PÄ/AV-indikatorlampe

13. PÁ/AV-knapp
14. SavE-knapp
15. SavE-indikatorlampe
16. Indikator for batterilading og batteriknapp
17. Fjaertinder
18. Batteri (tilbehor)
19. Batterilader (tilbehør)
20. Unbrakonekel
21. Bruksanvisning

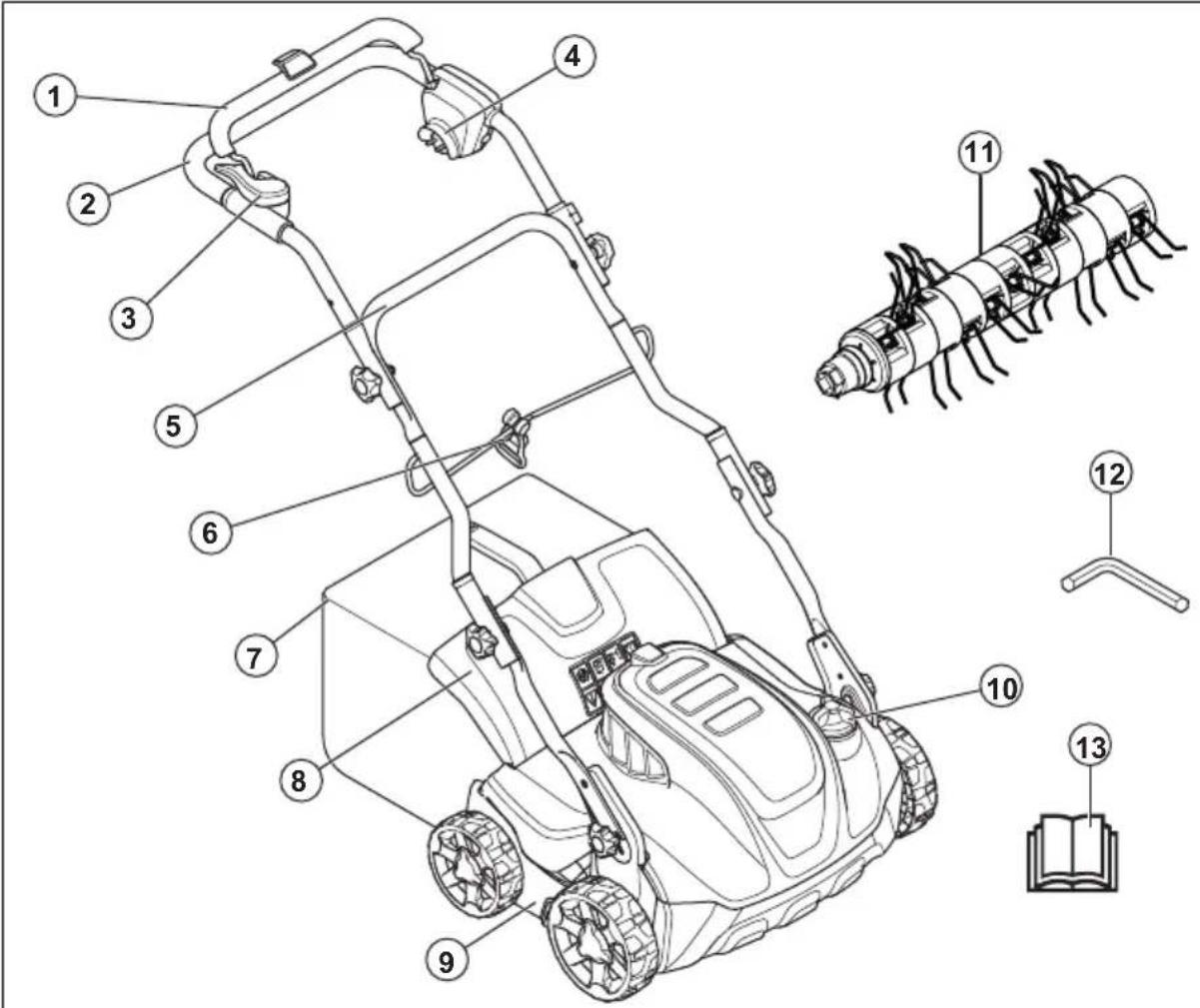

1. Motorbremshandtak
2. Øvre handtak
3. Startspere
4. Strømuttak
5. Nedre handtak
6. Kabelklemme
7. Gressoppsamler
8. Bakdeksel
9. Vertikalskjaererdeksel
10. Justeringsknott for arbeidsdybde
11. Fjertinder
12. Unbrakongkkel
13. Bruksanvisning

Advarsel: Uforsiktig aller feilaktig bruk kan resultere i skader eller

dødsfall for brukeren ellertilskuere.

Les brukerhandboken og forsikre deg om at du forstar instruksjonene f rer du bruker produit.

Se opp for gjenstandersom slynges ut ogrikosjetterer.

Hold personer og dyr påtrygg avstand fraarbeidsomraret.

Advarsel: Hold hender og fotter borte fra den roterende kniven.

Ta ut tenningsnokkelen før du utfører vedlikehold på produit (modell S 138i).

Fare for elektrisk støt (modell S 138C).

Må ikke utsettes for regn (modell S 138i).

Advarsel: Ikke skjær over strømledningen. Dette kan.fore til elektrisk støt og/eller skade på produitet (modell S 138C).

Dette Produktet har beskyttele mot vannsprut.

Lever dette\ produktet til et gjenvinning- sanlegg for elektrisk og elektronisk ut- styr. (Gjelder kun Europa)

Startprosedyre for modell S 138i: Trykk pa PAA/AV-knappen, Iosne startsperren, og skyv motorbremshandtaket ned.

Startprosedyre for modell
S 138C: Løsne
startsperen, og skyv

motorbremshandtaket.
ned.

Slipp motorbremshandtaket for a stoppe.

• Produktet er reparert på feil måte.
• Produktet er reparent med deler som/DDke kommt fra produsenten eller som.ddke er godkjent av produsenten.
• Produktet har et tilbehør som ikkekommen fra produsenten eller som ikke er godkjent av produsenten.
• Produktet er/DDre reparent pa et godkjent servicesenter aller av en godkjent aktor.

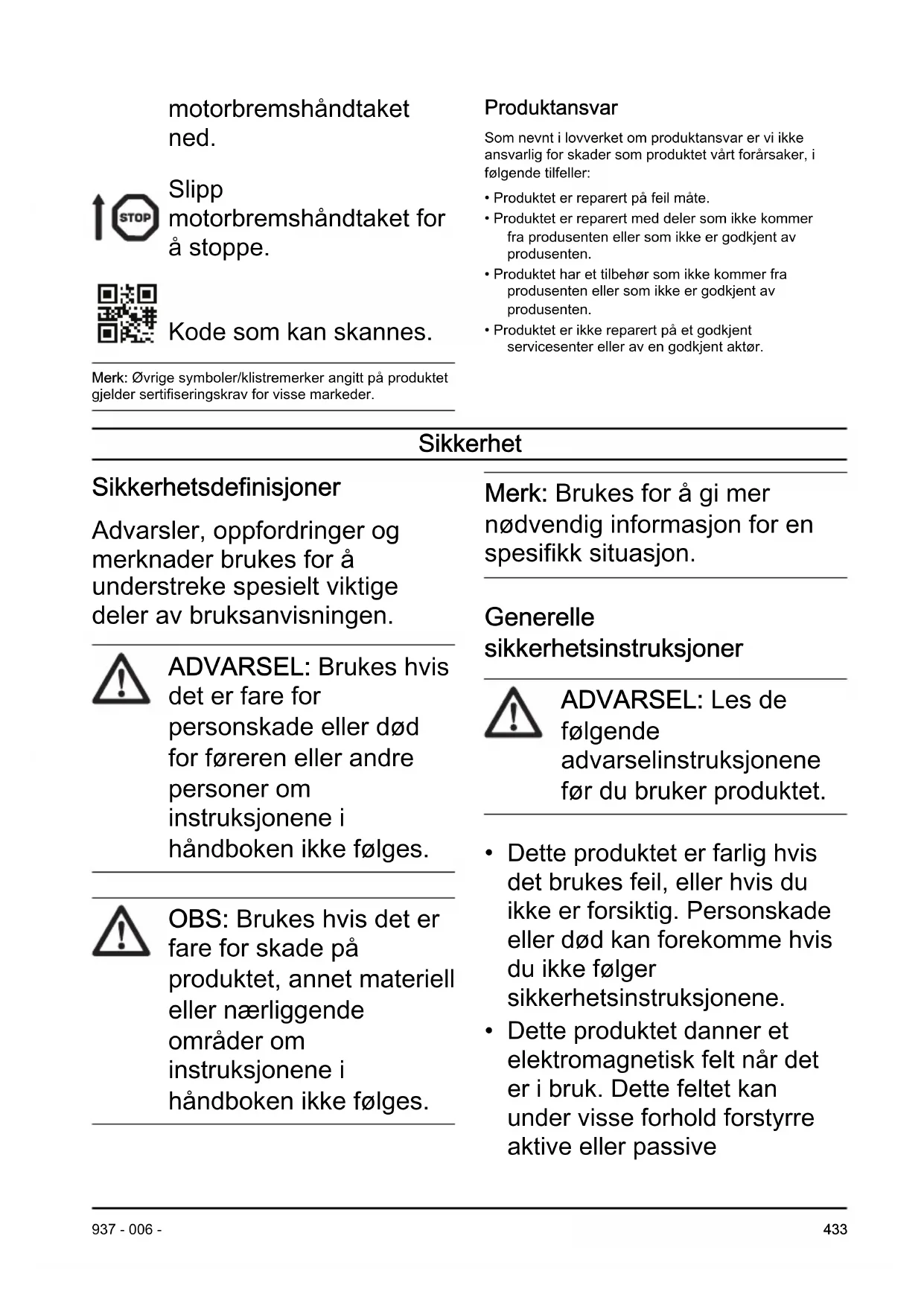

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordsinger og merknader brukes for a understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade aller død for føreren aller andre personer om instruksjonene i handboken ikke fjlges.

OBS: Brukes hvis det er
fare for skade på
produktet, annet materiell
eller nærliggende
områder om
instruksjonene i
handboken ikke fölges.

Merk: Brukes for a gi mer nodvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de
følgende
adverselinstruksjonene
før du bruker Produktet.

• Dette Produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekommen hvis du ikke fölgersikkerhetsinstruksjonene.
• Detteproduktet danner et elektromagnetisk felt'nar det er iBruk.Dette feltet kan under visse forhold forstyrre aktive eller passive

medisinske implantater. For a redusere faren for hendelser som kan fore til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rdforer seg med lege og produsenten av det medisinske implantatet for dette produitetas i bruk.

Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal brukeproduktet i en bestem situasjon, mA du stoppe og snakke med Husqvarnaforhandleren før du fortsetter.
Husk at Brukeren er ansvarlig for ulykker som involverer andre personer uller deres eiendom.
- Hold produit rent. Sørg for at du kan lese skilt og merker.
- Ikke la en person bruke ** produktet medindre du forsikrer deg om at de har lest og forstätt innholdet i bruksanvisningen.**
- Ikke la barn bruke Produktet.
- Ikke la en person bruke produitet uten kunnskap om instruksjonene.
- Overvåk alltid personer med redusert fysisk eller mental kapasitetningar de brukerproduktet. En ansvarlig voksen på alltid vaere til stede.

• Ikke bruk produitet dersom du er trett eller syk eller under påvirkning av alkohol, andre rusmidler eller medisiner. Disse tingene har en negativ effekt på synet, vinderingsevnen og dømmekraften din.
• Ikke bruk Produktet hvis det er defekt.
• Ikke modifier dette Produktet, og/DDI BRK det dersom det er mulig at andre har modifisert det.

ADVARSEL: Les de
følgende
adverselinstruksjonene
før du bruker Produktet.

Fjern gjenstander som greiner, kvister og steiner fra området før du brukerproduktet.
Gjenstander som treffer utstyret for vertikalskjæring, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produitet.
- Bruk aldri produitet i darelig vær, for eksempel i tåke, regn, sterk vind, sterk kulde, ellerved fare for lyn. Det er slitsomt Å bruke produitet i darelig vær

eller på fuktige aller vate steder. Dårlig vaer kan forårsake farlige forhold, foreksempel glatt underlag.

• Hold utkikk etter.personer, objekter og situasjoner som kan forbindre sikker bruk av produitet.
• Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer.
• Det kan vengeance farlig Å bruke produit i skråninger. IkkeBrukproduktet i skråninger som heller mer enn 15 grader.
• Bruk produitet på tvers av skråninger. Ikke gå opp og ned.
  Vær forsiktig när du nærmer deg skjulte hjørner eller gjenstander som blokkerersikten.

Arbeidssikkerhet

ADVARSEL: Les de
følgende
adverselinstruksjonene
før du bruker produitet.

• Bruk dette produitet kun til Å fjerne gressfilt og mose fra gressplener. Det er ikke tillatt Å bruke det til andre formal.

• Bruk personlig verneutstyr. Se Personlig verneutstyr på side 436.

• Produktet må ikke brukes i regn eller fuktige omgivelser. Fare for elektrisk støt øker hvis detkommen vann inn i produitet.
• Ikke bruk produit med\ indre utstyret for vertikalskjæring og alle deksler er riktig montert. Utstyr for vertikalskjæring som er feilmontert, kan løsne og forårsake persorskade.
  Pass på at utstyret for vertikalskjæring ikkekommen borti gjenstander som steiner og røtter. Dette kan skade utstyret for vertikalskjæring og boye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør ensvært hoy fare for at utstyret for vertikalskjæring blir løst.
• Hvis utstyret for vertikalskjæring treffer en gjenstand eller det oppstår kraftige vibrasjoner, på produit stanses øyeblikelig. Stopp motoren, vri tentningsnøkkelen til 0, og fjern batteriet (modell S 138i), eller koble fra strømledningen (modell S 138C). Kontroller produit for skader. Reparer skader, eller la et autorisert

serviceverksted utfore reparasjon.

Personlig verneutstyr

Du ma alltid bruke godkjent personlig verneutstyr nár du bruker produktet. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle ære ute. Be forhandleren om hjelp ved valg av utstyr.

Bruk alltid:

• hørselsvern for á redusere faren for hørselsskade til et minimum.
• sklisikre og solide stvler erler smo. Ikke bruk sandaler og ikke gå barbent.
• tykke langbukser. Ikke bruk shorts.

Bruk hansker nár det er nødvendig, for eksempel nár du monterer, kontrollerer eller rengjør utstyret for vertikalskjæring.

ADVARSEL: Bruk godkjent horselsvern. Langvarig eksponering for stoy kan gi varige horselssskader.

• Ikke bruk Produktet dersom sikkerhetsutstyret er defekt.

• Utför regelmessig kontroll av sikkerhetsutstyret. Ta Kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt.

Slik kontrollerer du dekslene

Vertikalskjaerderdekselet gir mindre vibrasjoner og minsker risikoen for skader forarsaket av utstyret for vertikalskjaering.

• Undersök sidedekselet på vertikalskjæreren forå sikre at det ikke er noen skader, for eksempel sprekker.
• Undersök bakdekselet for a sikre at det/DD er noen skader, for eksempel sprekker.

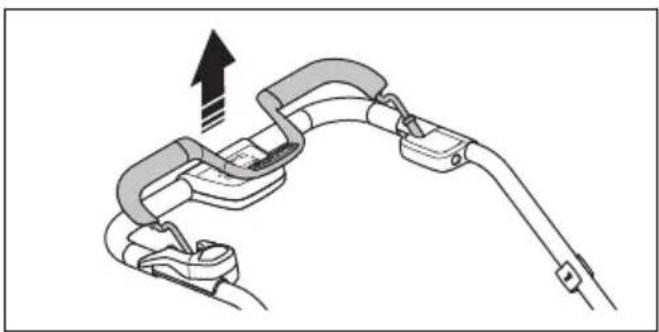

Motorbremsehandtak

Motorbremshandtaket stopper motoren. Nár du slipper motorbremshandtaket, stopper motoren.

Hvis du vil kontrollere motorbremsen, starter du motoren og slipper deretter motorbremshandtaket. Hvis motoren ikke stopper innen tre sekunder, ma du la et godkjent Husqvarna-serviceverksted justere motorbremsen.

Tenningsnokkel

Tenningsnokkelen er under batteridekselet.

Tenningsnøkkelen brukes til á koble til batteriet som Forsyner motoren med strøm.

• Skru motoren på og av for a utfore en kontroll av tenningsnokkelen.
  Hvis tenningsnokkelen fungerer som den skal, starter motoren bare nár du vir nokkelen til posisjon 1.

Slik undersøker du startsperren

Utfor en kontroll av startsperren for a sikre at den hindrer driften av motoren.

1. Trykk motorbremshandtaket i retning av styret.
   Startsperren stopper bevegelsen.
2. Skyy startsperren ut.

1. Løsne startsperren, og kontroller at den går tilbake til sin opprinnelige posisjon.

Slik bruker du strømledningsholderen (modell S 138C)

ADVARSEL: Les de følgende advarslene før du brukerproduktet.

• Bruk bare Husqvarna oppladbare batterier som strømforsyning for relaterte Husqvarna-produkter. For ä unngå personskadermö du ikke bruke batteriet som strømforsyning for andre encheter.
• Ikke bruk ikke-oppladbare batterier.
• Fare for elektrisk støt. Ikke la batteripolenekommen i kontakt med nøkler, mynter, skruer erller andre metallgjenstander. Dette kan føre til kortslutning av batteriet.
• Ikke sett gjenstander inn i luftapningene til batteriet.
• Hold batteriet unna sollys, varme og øpen ild. Batteriet kan eksplodere og forårsake forbrenninger og/eller kjemiske forbrenninger.
• Hold batteriet unna regn og fuktighet.
• Hold batteriet unna mikrobølger og høyt trykk.
• Ikke provå demontere eller ødelegge batteriet.

• Hvis batteriet lekker, mA væsken ikke komme i kontakt med hud eller øyne. Hvis du har berørt væsken, mA du rengjøre området med store(OPM)(OPM)(OPM)(OPM)(OPM)(OPM)(OPM)(OPM)(OPM)(OPM)(OPM)(OPM)(OPM)(OPM)(OPM)(OPM)

• Bruk batteriet i temperaturer mellom -10 og 40^ .

• Ikke rengjør batteriet eller batteriladeren med vann. Se Slik rengjør du batteriet og batteriladeren på side 447.
• Ikke bruk et defekt aller skadet batteri.
• Oppbevar batteriene unna metallgjenstander, for eksempel spikre, mynter og smykker.

Sikker bruk av batteriladeren

• Bruk QC-batteriladere bare til à lade Husqvarnaerstatningsbatteriene.
• Fare for elektrisk/StotEller kortslutning. Ikke sett gjenstander inn i luftapningene til laderen. Ikke prov a demontere batteriladeren. Ikke la ladekontaktene berore metallgjenstander. Bruk en godkjent stikkontakt.
• Detteproduktet danner et elektromagnetisk felt nr det er i bruk. Dette feltet kan under visse forhold forstyrre aktive aller passive medisinske implantater. For a redusere faren for forhold som

kan fore til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rdforer seg med sin lege og produsenten av det medisinske implantatet ffor dette produit tas iBruk.

• Kontroller regelmessig at strømledningen til batteriladeren ikke er skadet, og at det ikke er sprekker i den.
• Ikke løft batteriladeren etter strømledningen. For Å koble laderen fra stikkontakten drar du i stopselet. Ikke dra i ledningen.
• Hold strømledningen og skjøteledninger borte fra vann, olje og skarpe kanter. Pass på at kabelen ikkekommen i klem i dører, gjerder eller lignende. Det kan före til at laderen blir strømførende.
• Ikke rengjør batteriladeren med vann.
• Batteriladeren kanBrukes av barn over 8 ar og personer med nedsatte fysiske og mentale evner uller personer uten erfaring ellk kunnskap hvis de far tilsyn uller instruksjoner om hvordan de bruker batteriladeren pa en sikker mate,og forstar farene vedBruken.Barn skal icke

leke med batteriladeren.
Rengjøring og vedlikehold skal
ikke utføres av barn utentilsyn.

• Ikke lad engangsbattery i batteriladeren.
• Ikke bruk batteriladeren i nærheten av brenbare materialer eller materialer som kan forårsake korrosjon. Batteriladeren på ikke tildekkes. Trekk ut stopselet til batteriladeren här det oppstår røyk eller brann.
• Ikke bruk en defekt aller skadet batterilader.
• Bare lad batteriet innendørs på et sted som har god luftsirkulasjon og er beskyttet mot direkte sollys. Ikke lad batteriet i fuktige omgivelser.

• Det anbefales at man bruker en sikringsenhet (Residual Current Device, R.C.D.) som utløses ved maks. 30 mA. Selvningar en sikringsenhet er installert, kan/DD sikkerhete garanteres, og sikre arbeidsprosedyrer ma følgest til enhver tid. Kontroller sikringsenheten haver gang du bruker den.
  Koble fra strømtilførsselen umiddelbart dersom

strømledningen er kuttet eller isolasjonen er skadet.

Sikkerhetsinstruktner for vedlikehold

ADVARSEL: Les de følgende adverselinstruksjonene før du bruker Produktet.

• For modell S 138i: Når du skal hindre utilsiktet start under vedlikehold, vrir du om tenningsnøkkelen til 0 og tar ut batteriet. Vent i minst 5 sekunder fjr du begynner vedlikeholdet.
• For modell S 138C: Koble fra strømledningen for Åhindre utilsiktet start under vedlikehold.

• Utfør vedlikeholdsarbeidet på riktig@mæte for á øke levetiden tilprodukter og redusere risikoen for ulykker. La et godkjent serviceverksted utføre det fagmessige vedlikeholdet. Snakk med nærmestre serviceverksted for mer informasjon.

• Utfør bare vedlikeholdsarbeid som er beskrevet i/DDne brauksanvisningen. Mer omfattende ingrep skal utfores av et godkjent serviceverksted.

• Bruk robuste hansker när du bruker utstyret for vertikalskjæring. Utstyret for vertikalskjæring er svært skarpt, og det erlett á skjære seg.
• Hold knivene på utstyret for vertikalskjæring skarpe og rene for øppna best og sikrest ytelse.
  La serviceverkstedet undersøke produit regelmessig og utfore de ndvendige justeringene og reparasjonene.
• Skift ut alle skadde, slitte aller ødelagte deler.
• Følg instruksjonene for utskifting av tilbehør. Bruk bare tilbehør fra produsenten.
• Når de ikke er iBruk, oppbevarer du produitet, batteriet og batteriladeren fra hverandre i et tørt, innendørs og avlåst område. Kontroller at barn og personer som ikke er autoriserte, ikke kan fã tilgang til produitet, batteriet eller batteriladeren.

Montering

Innledning

ADVARSEL: För du monterer produktet, ma du lese kapittelet om sikkerhet.

ADVARSEL: For modell S 138i: Nár du skal hindre utilitieskét start ved montering, vrir du tenningsnokkelen til 0, tar ut batteriet og venter i minst fem sekunder.

For modell S 138C:Koble fra strømledningen for a hindre utilsiktet start under montering.

Slik monterer du handtaket

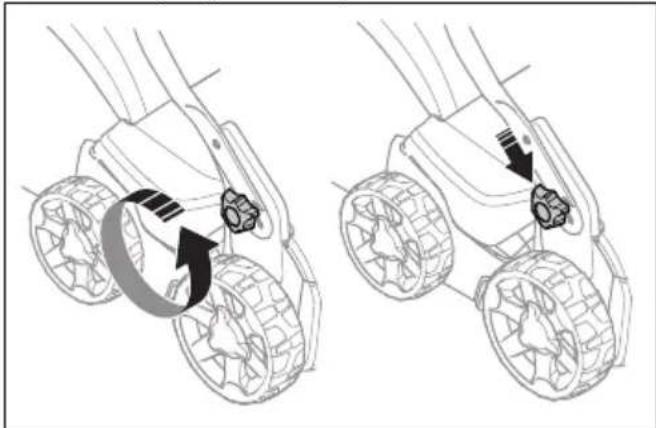

1. Løsne de nedre knottene.
2. Flytt knottene til den nedre enden av sporene pa venstre og hyre side avproduktet.

1. Angi hóyden pá hánde taket til én av de to tilgengelige posisjonene.

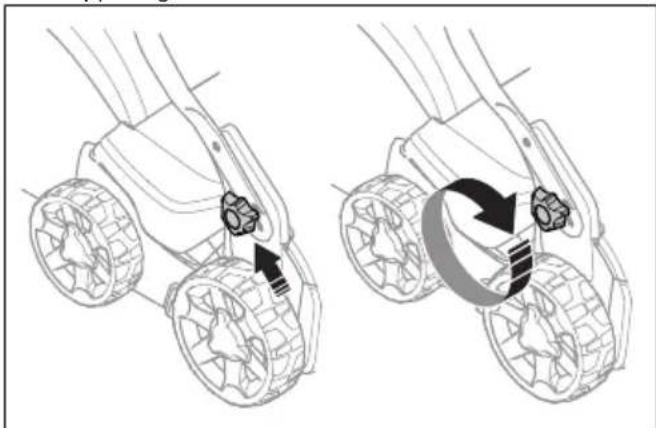

2. Flytt knottene oppover i retning av handtaket til de stopper og du hører et klikk.

1. Trekk til knottene welt.

Slik monterer du oppsamleren

1. Fest oppsmalrrammen til gressposen med den feste delen av posen pa undersiden. Hold handtaket pa rammen pa toppen av gressposen.

1. Fest nedre del av oppsmamlerrammen i sporet pa bunnen av oppsmaleren.
2. Fest gressposen til oppsmalrrammen med klemmene.

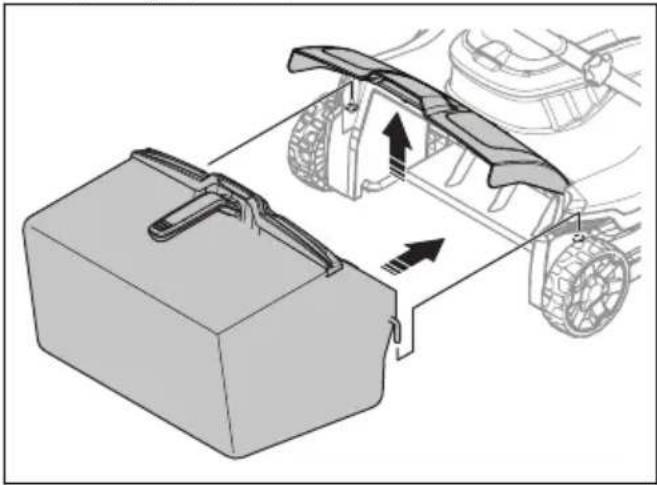

1. Løft det bakredekselet.
2. Sett oppssamlerin i riktig posisjon.

1. Fest oppsamleren til den overste kanten av chassiset. Kontroller at det bakre dekselet sitter tett mot gressoppsmaleren, sik at lekkasje forhindres.

Drift

Innledning

ADVARSEL: För du brukerproduktet, ma du lese og forsta kapittelet om sikkerhet.

Husqvarna Connect

Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvidede funksjoner for Husqvarna-produktet ditt:

• utvidet produktinformasjon
• informasjon om og hjelp medproduktdeler og service

Slik begyinner du à bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen pa mobilenheten din.
2. Utfor registrar i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for á koble til og registrere produktet.

Slik angir du arbeidsydbye

ADVARSEL: Ikke juster arbeidsdybden mens du bruker produktet.

1. Skyy inn og vri justeringsknotten for arbeidsdybde mot urviseren for a oke arbeidsdybden.

2. Skyy inn og vri justeringsknotten for arbeidsdybde med urviseren for a redusere arbeidsdybden.

Batteri

ADVARSEL: För du bruker batteriet, mä du lese og forsta kapittelet om sikkerhet. Du ma ögså lese og forsta bruksanvisningen for batteriet og batteriladeren.

Batterstatus

Displayet viser gjenvaerende batterikapasitet og eventuelle problemer med batteriet. Batterikapasiteten vises i 5 sekunder etter atprodukter er slatt av, ellerrn batteriindikatorknappen trykkes inn.Advarselssymbolet

pà batteriet lyser hvis en feil oppstár. Se Batteri pá side 448.

LED-lamper Batteristatus
Alle LED-indikatorer lyser Fullt ldet (75-100%)
LED 1, LED 2, LED 3 lys-er.	Batteriet er 50-75 % la-det.
LED 1, LED 2 lyser. Batteriet er 25-50 % la-det.
LED 1 lyser. Batteriet er 0-25 % ldet.
LED 1 blinker Batteriet er utladet. Lad batteriet.

Et Husqvarna Li-ionbatteri kan lades ell er brukes ved et hvilket som helst ladeniva. Batteriet blir icke skadet. Et fulladet batteris ladeniva reduseres icke nar batteriet blir staende i laderen.

LED-display	Ladestatus
LED 1 blinker 0–25 %
LED 1 lyser, LED 2 blinker	25–50 %
LED 1, LED 2 lyser, LED 3 blinker	50–75 %
LED 1, LED 2, LED 3 lys-er, LED 4 blinker	75–100 %
Lampe 1, lampe 2, lampe 3 og lampe 4 tunnes	Fulladet

Slik bruker du S 138i

1. Sett inn et ladet batteri i batterirom nr. 1 under batteridekselet. For lengre driftsid kan du sett et andre oppladet batteri i batterirom nr. 2.

2. Vri tentningsnokkelen til 1.

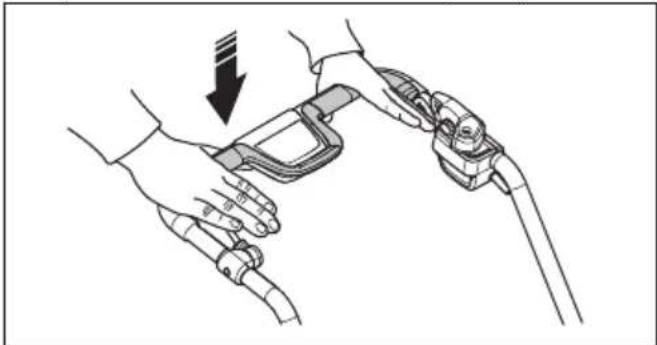

1. Trykk motorbremshandtaket i retning av styret.

Slik bruker du SavE-funksjonen

Produktet har en batterisparefunksjon (SavE) som gir lengre driftstid.

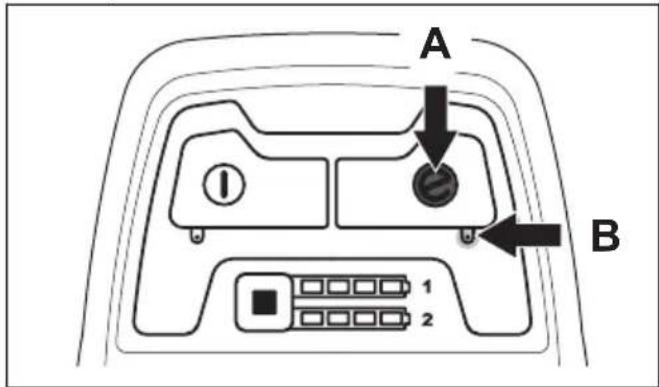

1. Trykk på SavE-knappen (A) for a starte funksjonen. Den grønne LED-indikatoren pennes.

1. Trykk pa SavE-knappen igjen for a stoppe funksjonen. Den gronne LED-indikatoren (B) slukkes.

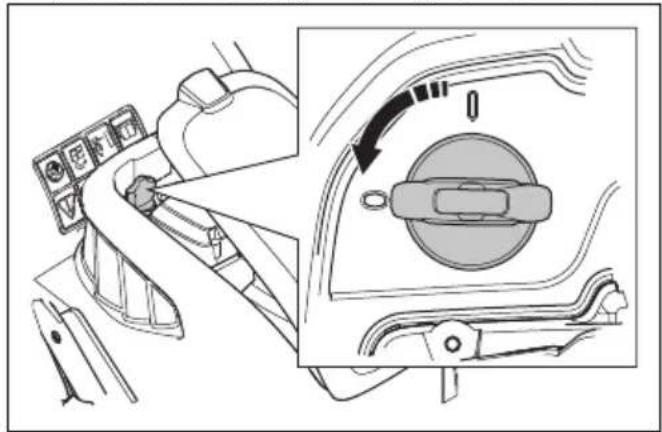

1. Åpne batteridekselet og vri tenningsnøkkelen til 0.

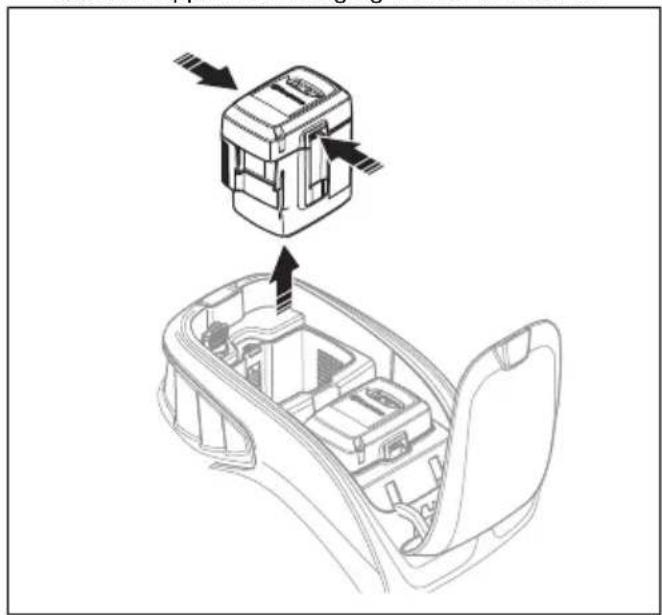

1. Nár du skal ta ut batteriet, trykker du pa de to utløserknappene samtidig og trekker ut batteriet.

1. Lad batteriet hvis nivaet er lavit. Du finner mer informasjon i Slik lader du batteriet pa side 443.

Slik bruker du S 138C

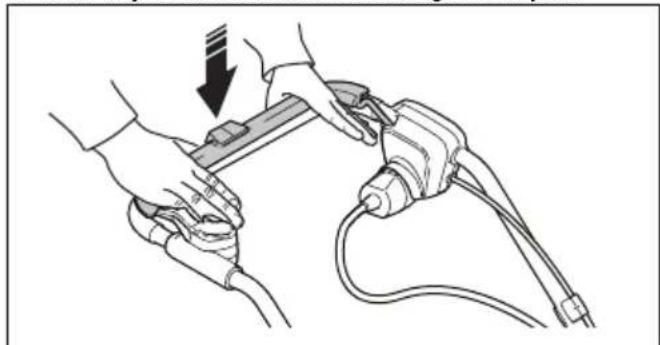

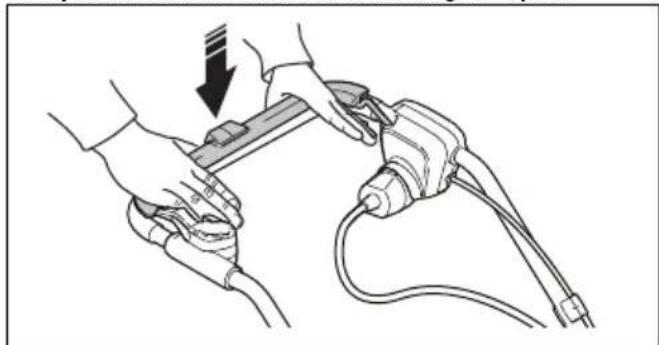

1. Trykk motorbremshandtaket i retning av styret.

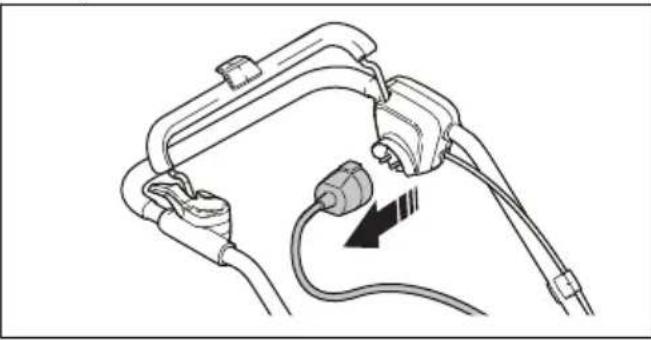

1. Koble strømledningen fra stikkontakten og deretter fra produitet.

ADVARSEL: Før du utfører vedlikeholdsarbeid, ma du lese og forsta kapittelet om sikkerhet.

For alt vedlikehold og reparasjonsarbeid pa produktet er det nadvendig med spesiell opplaering. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren不信 er et serviceverksted, ma du snake med dem for a fa informasjon om naerneste serviceverksted.

Vedlikeholdsskjema

Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis Produktet ikke brukes daglig.

S 138i og S 138C Hver	bruK	Månedlig	Hver se-song
Utfør en generell inspeksjon. X
Rengjør produit. X
Undersøk utstyret for vertikalskjæring. X
Pass på at sikkerhetsutstyret på produit jegke er defekt. * X
Undersøk deklene. * X
Kontroller motorbremshåndtaket. * X
Kontroller startsperren. * X

Bare S 138i Hver	bruK	Månedlig	Hver se-song
Kontroller at PÅ/AV-knappen fungerer på riktig@mæte og ikke er defekt. X
Kontroller batteriet for skader. X
Kontroller batteriets ladenivå. X
Kontroller at utløserknappene på batteriet fungerer riktig og at batteriet lages fast i produitet.	X
Bare S 138i Hver	bruik	Månedlig	Hver se-song
Undersøk batteriladeren for skader, og sørg for at den fungerer på riktig næte. X
Undersøk forbindelsene mellom batteriet ogprodukter. Undersøk øgså forbindel-son mellom batteriet og batteriladeren.			X

Slik utfører du en generell inspeksjon

Slik rengjør du produitet

Rengjør plastdeler med en tørr, ren klut.
- Ikke bruk vann til à rengjère produit. Vann kankommen inn i batteriet aller motoren og forarsakekortslutting ellr skade pa produit.
- Produktet mä参加会议, med høytrykksspyler.
- Ikke spyl vann direkte på motoren.
- Bruk en børste for a fjerne Iov, gress og smuss.

Slik rengjør du batteriet og batteriladeren

OBS: Ikke rengjør batteriet aller batteriladeren med vann.

• Kontroller at batteriet og batteriladeren er rene og tørre før du setter batteriet i batteriladeren.
  Rengjor batteriklemmene med trykkuft,ller bruk en myk og tarr klut.
  Rengjor overflatene pa batteriet og batteriladeren med en myk og torr klut.

Slik undersøker du utstyret for vertikalskjæring

ADVARSEL: For modellene S 138i: For a hindre utilsiktet start vir du tenningsnokkelen til 0, tar ut batteriet og venter i minst fem sekunder.

For modell S 138C:Koble fra strømledningen for a hindre utilisiktet start.

ADVARSEL: Bruk vernehansker nár du utfører vedlikehold pa utstyret for vertikalskjæring. Knivene pa utstyret for vertikalskjæring er svært skarpe, og det er fort gjort á skjære seg.

• Kontroller utstyret for vertikalskjæring med henblick på skader og sprekkdannelse. Bytt alltid ut skadet utstyr for vertikalskjæring.

Slik bytter du ut utstyr for vertikalskjæring

ADVARSEL: Bruk vernehansker nár du utfør er vedlikehold pa utstyret for vertikalskjæring. Utstyret for vertikalskjæring er svært skarpt, og det er fort gjort á skjærè seg.

1. Legg produit ned på produits høyre side.

1. Fjern de to skruene (A) og vertikalskjærerdekselet (B). Skyv utstyret for vertikalskjæring (C) opp og ut for a fjerne det.

1. Skyv det nye utstyret for vertikalskjæring (C) inn i sporet og ned i hullet. Fest vertikalskjærerdekselet (B) og de to skruene (A).

Feilsøking
Batteri

LED-indikator på batter-iet	Mulige feil Mulig fremgangsmåte
Den grønne LED-indika-toren blinker.	Batterispenningen er lav. Lad batteriet.	Se Slik lader du batteriet på side 443.
LED-feilindikatoren blinker.	Batteriet er svakt. Lad batteriet. Se	Slik lader du batteriet på side 443.
	Temperaturen i arbeidsmiljøet er for høy eller for lav.	Bruk batteriet i temperaturer mellom -10 og 40 °C.
	Overspenning Kontroller at strømtilførse	elen er den samme som er angitt på typeskitet på produitet.
		Fjern batteriet fra batteriladeren. Vent i fem sekun-der, og prøv Å lade batteriet igjen. Hvis problemet vedvarer, kontakter du et autorisert serviceverks-ted.
LED-feilindikatoren er på.	For stor forskjell mellom cellene (1 V).	Takontakt med et godkjent serviceverksted.

Batterilader

LED-indikator på bat- teriladeren.	Mulige feil Mulig fremgangsmåte
LED-feilindikatoren blinker.	Temperatures i arbeidsmiljøet er for høy eller for lav.	Bruk batteriladeren i temperaturer mellom 5 og 40 °C.
LED-feilindikatoren er på.		Ta kontakt med et godkjent serviceverksted.

Kontrollpanel

For modell S 138i

Feil Feilkode (antall lysblink)		Mulige feil Mulig handling
LED-feillampen blinker.	3 Motoren er overbelastet. Reduser arbeidsdybden.	Se Slik angir du arbeidsdybde på side 442. Hvis LED-feil-lampen fortsetter Å blinke, er utstyret for vertikalskjæring blokkert. När du skal hindre utilsiktet start, värir du ten-ningsnøkkelen til 0, tar ut batteriet og venter i minst fem sekunder. Kontroller at utstyret for vertikalskjæring kan bev-ese seg fritt. Hvis problemet vedvarer, kontakter du et autorisert serviceverks-ted.
	5 Motorturtallet falerfor mye,og motoren stopper.
	9 Motorstyringen erfor varm. Stopp motoren, og venttil den er avkjølt.
	7 Batterifeil eller ingensignalerfra batteriet	Sett batteriet inn i produitet på riktig måte, og undersøk batterikkontakten.Hvis LED-feillampen på batteriet blinker,kan du se Batteriladestatus på side 443.
		Batteriet er svakt. Lad batteriet	Se Slik lader du batteriet på side 443.
Produktet stopper. 6	Batteriet er svakt. Lad batteriet. Se	Slik lader du batteriet på side 443.
	0 Batterikontaktceil Undersøk batterikkontakten.
Andre feil Hvis det opppstår andre feil,@mä du vri tenningsnøkkelen til 0, ta ut batteriet, og ta kontakt med et godkjent serviceverksted.

Transport, oppbevaring og avhending

Transport

• Loven om farlige varer gjelder de medfølgende Li-ion-batteriene.
• For kommersiell transport ma spesielle krav pa emballasje og etiketter folges.
• Sørg for at du overholder lovene om farlig materiale nár du klargjør produit for transport. Lokale forskritter kan gjelde.

• Ta alltid ut batteriet før transport.

• Sett teip på batterikontaktene, og forsikre deg om at batteriet ikke kan bevege seg rundt under transport.

• Sikre Produktet under transport.

Lagring

• Ta alltid ut batteriet nár du skal oppbevaré produktet.

• For àhindre ulykker mà du sikre at batteriet ikke er koblet til produktet under oppbevaring.

• Oppbevar batteriladeren på et innelukket og tør sted.

• Hold batteriet og laderen pa et tørsted der det ikke er fukt eller frost.
• Koble batteriet fra batteriladeren under oppbevaring.
• Batteriet违法犯罪
• Batteriet may not be charged.
  Oppbevar batteriet et sted temperaturen er mellom 5 og 25^ og borte fra sollys.
• Oppbevar batteriladeren et sted temperaturen er mellom 5 og 45^ og borte fra sollys.
• Kontroller at batteriet er ladet til 30-50% fordusetter det til oppbevaring i lange perioder.
• Oppbevar Produktet, batteriet og batteriladeren i et läsbart område, utilgengelige for barn og uautoriserte personer.
• Rengjør Produktet og utfor en fullstendig service før du setter det til oppbevaring i lang tid.

hushholdningsavfall. Produktet skal innleveres til et gjenvinningsanlegg som gjenvinner elektrisk og elektronisk utstyr.

Ved Å sikre atproduktet händteres på riktig mæte, kan du bidra til Å motvirke potensielt negative virkninger på miljø og@mennesker, som kan oppsta som ffolge av at produit mikke avfallshandteres på riktig mæte. Kontakt det lokale renovasjonsvesenet eller forhandleren der du kjopte produit hemis du ønsker mer detailjert informasjon.

Avhending

EF-samsvarserklæring

EF-samsvarserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: +46

36 146500, erklær at vertikalskjæreren Husqvarna S

138i fra serialummer 2018XXXXXX og fremover

samsvarer med kravene i ffolgende RADSDIREKTIV:

• fra 8. Juni 2011 på "begrenseBruken av bestemter farlige stoffer" 2011/65/EU
  ·fra 17. mai 2006, "angäende maskiner" 2006/42/EF
• fra 26. februar 2014 «langaende elektromagnetisk kompatilitet» 2014/30/EU
• fra 8. mai 2000 "angäende utslipp av støy til omgivelsen" 2000/14/EF

For informasjon som gjelder stoyutslipp kan du se kapittelet Tekniske data.

Claes Losdal, Development Manager / hageprodukter (autorisert representant for Husqvarna AB og ansvarlig for teknik dokumentasjon)

EF-samsvarserklæring

EF-samsvarserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: +46

36 146500, erklærer at vertikalskjæreren Husqvarna S

138C fra serienummer 2018XXXXXXXXX og fremover

samsvarer med kravene i falgende RADSDIREKTIV:

• fra 8. Juni 2011 på "begrenseBruken av bestemter farlige stoffer" 2011/65/EU
  ·fra 17. mai 2006, "angäende maskiner" 2006/42/EF
• fra 26. februar 2014 «angaende elektromagnetisk kompatibilitet» 2014/30/EU
• fra 8. mai 2000 "angäende utslipp av støy til omgivelsene" 2000/14/EF

For informasjon som gjelder stoyutslipp kan du se kapittelet Tekniske data.

Claes Losdal, Development Manager / hageprodukter (autorisert representant for Husqvarna AB og ansvarlig for tekniisk dokumentasjon)

SPIS TRESCI

Wstep. 454

2. Satt fast den nedre delen av grasuppsamlarens ram i sparet pa undersidan av grasuppsamlaren.
