S 138C - Scarifier HUSQVARNA - Gratis bruksanvisning og manual

Produkttype	Elektrisk skyvescarifikator
Merke	Husqvarna
Modell	S 138C
Motor	AC-serie motor, 1,8 kW maks, 1,6 kW nominell
Tilbehørshastighet (nominell)	4 200 o/min
Klippebredde	37,5 cm
Justerbar klippedybde	-8 mm til +5 mm
Gressoppsamlerens kapasitet	45 liter
Vekt	19,0 kg
Strømforsyning	Elektrisk med nettstrømkabel
Garantert lydeffektnivå	98 dB(A)
Lydtrykknivå ved øret	81,7 dB(A)
Vibrasjonsnivå (håndtak)	8,3 m/s²
Typer mosefjerningsutstyr	Delta-blader og fleksible tenner som kan byttes
Hovedfunksjoner	Fjerne strå og mose, løsne jorden
Sikkerhet	Motorbremshåndtak, startsperre, beskyttelsesdeksler, dobbel isolasjon
Vedlikehold og rengjøring	Rengjør med tørr klut; ikke bruk vann eller høytrykksvasker
Reservedeler	Delta-blader (5973510-01), fleksible tenner (5973509-01), gressoppsamler
Reparasjonsmuligheter	Begrenset vedlikehold av bruker; kontakt en autorisert forhandler for profesjonelle reparasjoner
Generell informasjon	Samsvarer med CE, UKCA, EAC; bruk i skråninger opp til 15°

Ofte stilte spørsmål - S 138C HUSQVARNA

Hva er forskjellen mellom Delta-blader og fleksible tenner?

Delta-blader fjerner strå og kutter røtter vertikalt, ideelle for skråninger og leirjord. Fleksible tenner fjerner dødt gress og strå uten å skade røttene.

Hvordan justere klippedybden?

Trykk og drei justeringsknappen for klippedybde: mot klokken for å øke dybden, med klokken for å redusere. Juster aldri dybden mens motoren er i gang.

Kan jeg bruke scarifikatoren i en skråning?

Ja, men ikke bruk den i skråninger over 15°. Arbeid alltid på tvers av skråningen, aldri opp og ned.

Hvordan starter jeg modell S 138C?

Koble strømledningen til produktets stikkontakt, plasser kabelen i strekkavlastningsholderen, stå bak enheten, slipp startsperren, og trykk deretter motorbremshåndtaket mot styret.

Hvordan stoppe scarifikatoren?

Slipp motorbremshåndtaket for å stoppe motoren. Koble deretter strømledningen fra stikkontakten og deretter fra produktet.

Hvilket verneutstyr anbefales?

Bruk alltid godkjent hørselvern, sklisikre støvler, lange tykke bukser. Bruk hansker ved vedlikehold av blader.

Hvordan rengjøre scarifikatoren?

Rengjør den med en tørr og ren klut. Bruk aldri vann eller høytrykksvasker. Fjern blader og gress med en børste.

Hva gjør jeg hvis produktet vibrerer unormalt?

Stopp motoren umiddelbart og koble fra ledningen. Sjekk at mosefjerningsutstyret ikke er skadet og at akselen ikke er bøyd. Få det reparert av en autorisert forhandler om nødvendig.

Hva er prosedyren for å bytte mosefjerningsutstyr?

Koble fra strømledningen. Legg produktet på siden, fjern de 2 skruene og dekselet til mosefjerneren, skyv utstyret oppover for å ta det ut, sett inn det nye og skru dekselet på igjen.

Kan jeg bruke en skjøteledning med S 138C?

Ja, bruk en egnet skjøteledning. Det anbefales å bruke en jordfeilbryter (RCD) på maks 30 mA for økt sikkerhet.

BRUKSANVISNING S 138C HUSQVARNA

Tekniske data.... 92

Overensstemmelseserklæring.... 94

Indledning

Produktbeskrivelse

Brug dette produkt til at fjerne filt og mos og til at løsne jorden i private haver. Brug ikke produktet til andre opgaver.

og rene for at sikre den bedste og mest sikre ydeevne.

Tekniske data
Tekniske data

Overensstemmelseserklæring

EU-overensstemmelseserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, SVERIGE, tlf.: [phone] erklærer under eneansvar, at det pågældende produkt:

overholder følgende EU-direktiver og bestemmelser:

Ansvarlig for teknisk dokumentation

CE

EU-overensstemmelseserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pågældende produkt:

overholder følgende EU-direktiver og bestemmelser:

og at følgende standarder og/eller tekniske

specifikationer anvendes: EN 60335-1:2012/

A11:2014/A13:2017/A1:2019/A2:2019/A14:2019, EN

50636-2-92:2014, EN ISO 12100:2010, EN

55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC

63000:2018.

Ansvarlig for teknisk dokumentation

Inhalt

Transport, oppbevaring og avhending.... 376

Tekniske data.... 376

Samsvarserklæring....379

Innledning

Produktbeskrivelse

Produktet er en elektrisk vertikalskjærer som styres manuelt. Produktet fjerner gressfilt fra plenen og løsner jorden, slik at luft og vann kommer inn i plenen. Gressfilten samles i en gressoppsamler eller slippes på plenen. Produktet har to typer utstyr for vertikalskjæring.

Utstyr for vertikalskjæring

Se Slik bytter du ut utstyr for vertikalskjæring på side 374for nærmere opplysninger om hvordan du skifter utstyr for vertikalskjæring.

Deltakniver

Deltaknivene fjerner gressfilt og klipper gressrøtter vertikalt. Bruk deltaknivene i skråninger, terrasseplener

Produktoversikt for modell S 138i

(Fig. 1)

1. Motorbremshåndtak

2. ∅vre håndtak

3. Kontrollpanel

4. Startsperre

5. Nedre håndtak

6. Gressoppsamler

7. Bakdeksel

8. Vertikalskjærerdeksel

9. Batterideksel

10. Justeringsknott for arbeidsdybde

Produktoversikt for modell S 138C

(Fig. 2)

1. Motorbremshåndtak

2. ∅vre håndtak

3. Startsperre

4. Strømuttak

5. Nedre håndtak

6. Kabelklemme

7. Gressoppsamler

8. Bakdeksel

9. Vertikalskjærerdeksel

10. Justeringsknott for arbeidsdybde

11. Fjærtinder

og i jord med mye leire. Deltakniver gjør at vann slipper inn i plenen og forhindrer at det samler seg vann på overflaten.

(Fig. 25)

Fjærtinder

Fjærtindene fjerner dødt gress og gressfilt skånsomt fra plenen uten at gressrøttene skades.

(Fig. 26)

Bruksområder

Bruk produktet til å fjerne gressfilt og mose og til å løsne jord i private hager. Ikke bruk produktet til andre oppgaver.

1. Tenningsnøkkel

2. PÅ/AV-indikatorlampe

3. PÅ/AV-knapp

4. SavE-knapp

5. SavE-indikatorlampe

6. Indikator for batterilading og batteriknapp

7. Fjærtinder

8. Batteri (tilbehør)

9. Batterilader (tilbehør)

10. Unbrakonøkkel

11. Bruksanvisning

12. Unbrakonøkkel

13. Bruksanvisning

Advarsel: Uforsiktig eller feilaktig bruk kan resultere i skader eller dødsfall for brukeren eller tilskuere.

(Fig. 4)	Les brukerhåndboken og forsikre deg om at du forstår instruksjonene før du bruker produktet.	(Fig. 13)	skade på produktet (modell S 138C).
(Fig. 5)	Se opp for gjenstander som slynges ut og rikosjetterer.	(Fig. 14)	Dette produktet har beskyttelse mot vannsprut.
(Fig. 6)	Hold personer og dyr på trygg avstand fra arbeidsområdet.	(Fig. 15)	Dette produktet samsvarer med gjeldende EAC-direktiver.
(Fig. 7)	Advarsel: Hold hender og føtter borte fra den roterende kniven.	(Fig. 16)	Dette produktet er i overensstemmelse med gjeldende EU-direktiver.
(Fig. 8)	Ta ut tenningsnøkkelen før du utfører vedlikehold på produktet (modell S 138i).	(Fig. 17)	Dette produktet samsvarer med gjeldende britiske direktiver.
(Fig. 9)	Koble produktet fra strømuttaket før du utfører vedlikehold på produktet (modell S 138C).	(Fig. 18)	Dette produktet samsvarer med gjeldende UkrSEPRO-direktiver.
(Fig. 10)	Fare for elektrisk støt (modell S 138C).		Støyutslipp til omgivelsene som i EU-direktiver og forskrifter, britiske direktiver og forskrifter og New South Wales-forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Garantert lydeffektnivå for produktet er angitt i
(Fig. 11)	Må ikke utsettes for regn (modell S 138i).
(Fig. 12)	Advarsel: Ikke skjær over strømledningen. Dette kan føre til elektrisk støt og/eller

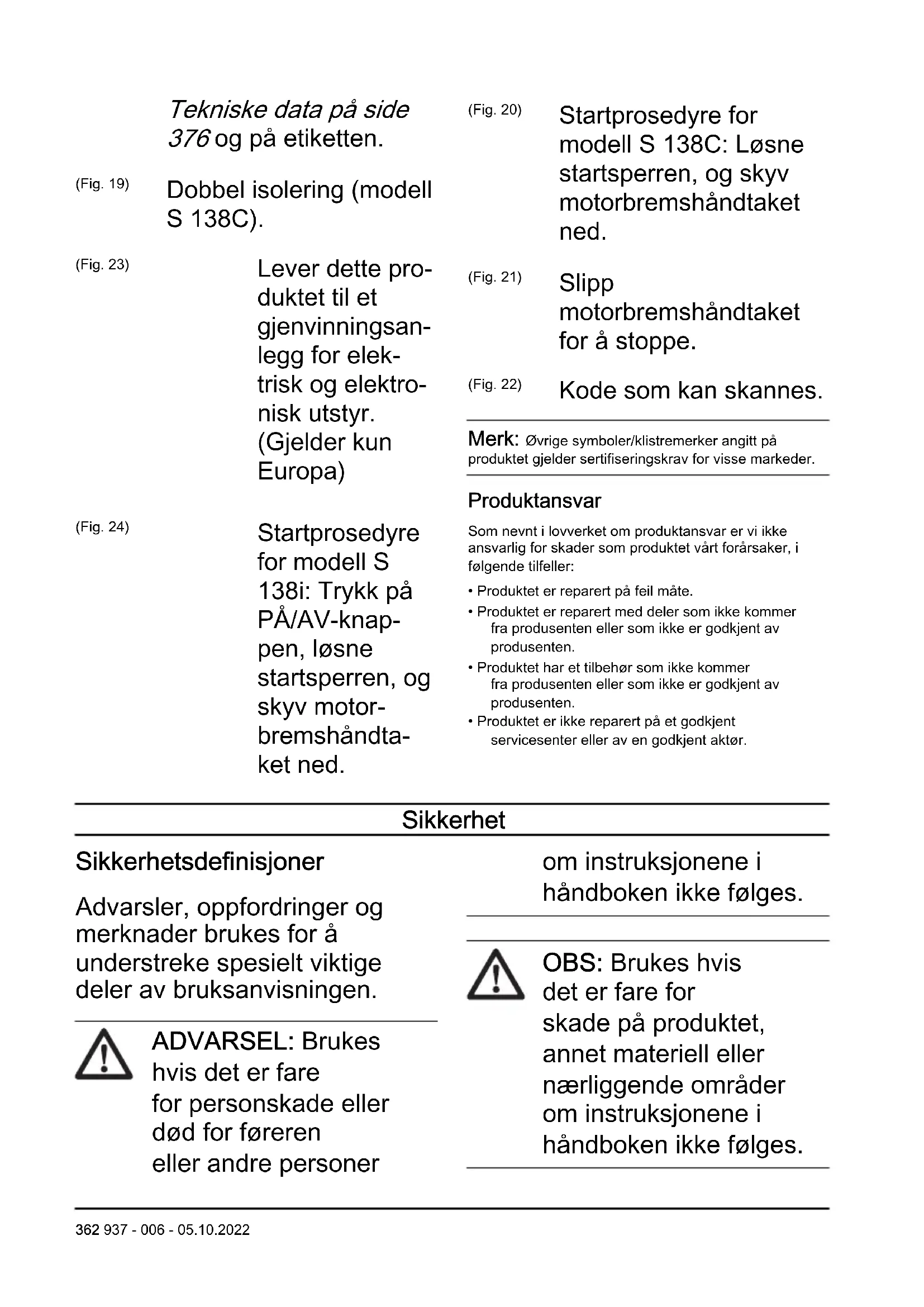

	Tekniske data på side376 og på etiketten.	(Fig. 20)	Startprosedyre formodell S 138C: Løsnestartsperren, og skyvmotorbremshåndtaketned.
(Fig. 19)	Dobbel isolering (modellS 138C).
(Fig. 23)	Lever dette pro-duktet til etgjenvinningsan-legg for elek-trisk og elektro-nisk utstyr.(Gjelder kunEuropa)	(Fig. 21)	Slippmotorbremshåndtaketfor å stoppe.
		(Fig. 22)	Kode som kan skannes.
		Merk: ∅vrige symboler/klistremerker angitt påproduktet gjelder sertifiseringskrav for visse markeder.
		Produktansvar
(Fig. 24)	Startprosedyrefor modell S138i: Trykk påPÅ/AV-knap-pen, løsnestartsperren, ogskyv motor-bremshåndta-ket ned.	Som nevnt i lovverket om produktansvar er vi ikkeansvarlig for skader som produktet vårt forårsaker, ifølgende tilfeller:Produktet er reparert på feil måte.Produktet er reparert med deler som ikke kommerfra produsenten eller som ikke er godkjent avprodusenten.Produktet har et tilbehør som ikke kommerfra produsenten eller som ikke er godkjent avprodusenten.Produktet er ikke reparert på et godkjentservicesenter eller av en godkjent aktør.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for føreren eller andre personer

om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.
• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.
• Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt

situasjon, må du stoppe og snakke med Husqvarna-forhandleren før du fortsetter.

• Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.
• Hold produktet rent. Sørg for at du kan lese skilt og merker.
• La aldri barn eller personer som ikke har satt seg inn i bruksanvisningen, bruke apparatet. Operatørens lavalder kan være fastsatt i lokale forskrifter
• Overvåk alltid personer med redusert fysisk eller mental kapasitet när de bruker produktet. En ansvarlig voksen må alltid være til stede.
• Ikke bruk produktet dersom du er trett eller syk eller under påvirkning av alkohol, andre rusmidler eller medisiner. Disse tingene har en negativ effekt på synet, vurderingsevnen og dømmekraften din.
• Ikke bruk produktet hvis det er defekt.
• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det.

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Fjern gjenstander som greiner, kvister og steiner fra området før du bruker produktet.
• Gjenstander som treffer utstyret for vertikalskjæring, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produktet.
• Bruk aldri produktet i dårlig vær, for eksempel i tåke, regn, sterk vind, sterk kulde, eller ved fare for lyn. Det er slitsomt å bruke produktet i dårlig vær eller på fuktige eller våte steder. Dårlig vær kan forårsake farlige forhold, for eksempel glatt underlag.
• Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk av produktet.

• Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer.

• Det kan være farlig å bruke produktet i skråninger. Ikke bruk produktet i skråninger som heller mer enn 15 grader.

• Bruk produktet på tvers av skråninger. Ikke gå opp og ned.
• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

Arbeidssikkerhet

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Bruk dette produktet kun til å fjerne gressfilt og mose fra gressplener. Det er ikke tillatt å bruke det til andre formål.
• Bruk personlig verneutstyr. Se Personlig verneutstyr på side 366.
• Produktet må ikke brukes i regn eller fuktige omgivelser. Fare for elektrisk støt øker hvis det kommer vann inn i produktet.
• Ikke bruk produktet med mindre utstyret for vertikalskjæring og alle deksler er riktig montert. Utstyr for vertikalskjæring som er

feilmontert, kan løsne og forårsake personskade.

• Pass på at utstyret for vertikalskjæring ikke kommer borti gjenstander som steiner og røtter. Dette kan skade utstyret for vertikalskjæring og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at utstyret for vertikalskjæring blir løst.
• Hvis utstyret for vertikalskjæring treffer en gjenstand eller det oppstår kraftige vibrasjoner, må produktet stanses øyeblikkelig. Stopp motoren, vri tenningsnøkkelen til 0, og fjern batteriet (modell S 138i), eller koble fra strømledningen (modell S 138C). Kontroller produktet for skader. Reparer skader, eller la et autorisert serviceverksted utføre reparasjon.
• Du må aldri feste motorbremshåndtaket permanent til håndtaket när motoren er i gang.

• Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at utstyret for vertikalskjæring ikke berører bakken eller andre gjenstander.

• Hold deg alltid bak produktet när du bruker det.

• La alle hjulene være på bakken, og hold begge hender på håndtaket når du bruker produktet. Hold hender og føtter borte fra det roterende utstyret for vertikalskjæring.
• Unngå å vippe produktet opp mens motoren er i gang.
• Vær forsiktig når du trekker produktet bakover.
• Du må aldri løfte produktet när motoren er i gang. Hvis du må løfte produktet, stopper du først motoren, før du vrir tenningsnøkkelen til 0 og fjerner batteriet (modell S 138i) eller kobler fra strømledningen (modell S 138C).
• Ikke gå bakover när du bruker produktet.
• Stopp motoren när du går over områder uten gress, for eksempel gangveier av grus, stein og asfalt.
• Ikke løp med produktet när motoren er på. Du må alltid gå mens du bruker produktet.
• Stopp motoren før du endrer arbeidsdybde. Utfør aldri justeringer mens motoren er i gang.
• La aldri produktet være ute av syne mens motoren er

i gang. Stopp motoren, og forsikre deg om at utstyret for vertikalskjæring ikke roterer.

Sikkerhetsinstruksjoner for drift Personlig verneutstyr

Du må alltid bruke godkjent personlig verneutstyr når du bruker produktet. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle være ute. Be forhandleren om hjelp ved valg av utstyr.

Bruk alltid:

• hørselsvern for å redusere faren for hørselsskade til et minimum
• sklisikre og solide støvler eller sko ikke bruk sandaler og ikke gå barbent
• Tykke langbukser. Ikke bruk shorts.

Bruk hansker når det er nødvendig, for eksempel når du monterer, kontrollerer eller rengjør utstyret for vertikalskjæring.

ADVARSEL: Bruk godkjent hørselsvern. Langvarig eksponering for støy kan gi varige hørselsskader.

Sikkerhetsutstyr på produktet

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Ikke bruk produktet dersom sikkerhetsutstyret er defekt.
• Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med Husqvarna-serviceverkstedet ditt dersom sikkerhetsutstyret er defekt.

Slik kontrollerer du dekslene

Vertikalskjærerdekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av utstyret for vertikalskjæring.

• Undersøk sidedekselet på vertikalskjæreren for å sikre at det ikke er noen skader, for eksempel sprekker.
• Undersøk bakdekselet for å sikre at det ikke er noen skader, for eksempel sprekker.

Motorbremshåndtak

Motorbremshåndtaket stopper motoren. Når du slipper

motorbremshåndtaket, stopper motoren.

Hvis du vil kontrollere motorbremsen, starter du motoren og slipper deretter motorbremshåndtaket. Hvis motoren ikke stopper innen tre sekunder, må du la et godkjent Husqvarna-serviceverksted justere motorbremsen.

(Fig. 27)

Tenningsnøkkel

Tenningsnøkkelen er under batteridekselet.

Tenningsnøkkelen brukes til å koble til batteriet som forsyner motoren med strøm.

• Skru motoren på og av for å utføre en kontroll av tenningsnøkkelen.
• Hvis tenningsnøkkelen fungerer som den skal, starter motoren bare når du vrir nøkkelen til posisjon 1.

(Fig. 28)

Slik undersøker du startsperren

Utfør en kontroll av startsperren for å sikre at den hindrer driften av motoren.

1. Trykk motorbremshändtaket i retning av håndtaket. Startsperren stopper bevegelsen.
2. Skyv startsperren ut. (Fig. 29)
3. Løsne startsperren, og kontroller at den går tilbake til sin opprinnelige posisjon.

Slik bruker du strømledningsholderen (modell S 138C)

1. Bøy strømledningen for å danne en liten sløyfe.
2. Plasser sløyfen i hullet i strømledningsholderen.
3. Legg sløyfen rundt kroken.
4. Dra i strømledningen for å stramme sløyfen rundt kroken. (Fig. 30)

Batterisikkerhet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk bare Husqvarna oppladbare batterier som strømforsyning for relaterte Husqvarna-produkter. For å unngå personskader må du ikke bruke batteriet som strømforsyning for andre enheter.
• Ikke bruk ikke-oppladbare batterier.
• Fare for elektrisk støt. Ikke la batteripolene komme i kontakt med nøkler, mynter, skruer eller andre metallgjenstander. Dette kan føre til kortslutning av batteriet.
• Ikke sett gjenstander inn i luftåpningene til batteriet.
• Hold batteriet unna sollys, varme og åpen ild. Batteriet kan eksplodere og forårsake forbrenninger og/eller kjemiske forbrenninger.
• Hold batteriet unna regn og fuktighet.
• Hold batteriet unna mikrobølger og høyt trykk.
• Ikke prøv å demontere eller ødelegge batteriet.

• Hvis batteriet lekker, må væsken ikke komme i kontakt med hud eller øyne. Hvis du har berørt væsken, må du rengjøre området med store mengder vann og oppsøke legehjelp.

• Bruk batteriet i temperaturer mellom –10 og 40 °C.

• Ikke rengjør batteriet eller batteriladeren med vann. Se Slik rengjør du batteriet og batteriladeren på side 374.
• Ikke bruk et defekt eller skadet batteri.
• Oppbevar batteriene unna metallgjenstander, for eksempel spikre, mynter og smykker.

Sikker bruk av batteriladeren

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk QC-batteriladere bare til å lade Husqvarna-erstatningsbatteriene.
• Fare for elektrisk støt eller kortslutning. Ikke sett gjenstander inn i luftåpningene til laderen. Ikke prøv å demontere batteriladeren. Ikke la ladekontaktene berøre metallgjenstander. Bruk en godkjent stikkontakt.
• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for forhold

som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Kontroller regelmessig at strømledningen til batteriladeren ikke er skadet, og at det ikke er sprekker i den.
• Ikke løft batteriladeren etter strømledningen. For å koble laderen fra stikkontakten drar du i støpselet. Ikke dra i ledningen.
• Hold strømledningen og skjøteledninger borte fra vann, olje og skarpe kanter. Pass på at kabelen ikke kommer i klem i dører, gjerder eller lignende. Det kan føre til at laderen blir strømførende.
• Ikke rengjør batteriladeren med vann.
• Batteriladeren kan brukes av barn over 8 år og personer med nedsatte fysiske og mentale evner eller personer uten erfaring eller kunnskap hvis de får tilsyn eller instruksjoner om hvordan de bruker batteriladeren på en sikker måte, og forstår farene ved bruken. Barn skal

ikke leke med batteriladeren. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

• Ikke lad engangsbatterier i batteriladeren.
• Ikke bruk batteriladeren i nærheten av brennbare materialer eller materialer som kan forårsake korrosjon. Batteriladeren må ikke tildekkes. Trekk ut støpselet til batteriladeren hvis det oppstår røyk eller brann.
• Ikke bruk en defekt eller skadet batterilader.
• Bare lad batteriet innendørs på et sted som har god luftsirkulasjon og er beskyttet mot direkte sollys. Ikke lad batteriet i fuktige omgivelser.

- Det anbefales å bruke en sikringsenhet (Residual Current Device, R.C.D.) som utløses ved maks. 30 mA. Selv når en sikringsenhet er installert, kan ikke 100 % sikkerhet garanteres, og sikre arbeidsprosedyrer må følges til enhver tid. Kontroller sikringsenheten hver gang du bruker den.

• Koble fra strømtilførselen umiddelbart dersom strømledningen er kuttet eller isolasjonen er skadet.
• Ikke berør en kuttet eller skadet strømledning før strømtilførselen er koblet fra.
• Ikke prøv å reparere en kuttet eller skadet strømledning. Erstatt den ut med en ny.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les

de følgende advarselinstruksjonene før du bruker produktet.

• For modell S 138i: Når du skal hindre utilsiktet start under vedlikehold, vrir du om tenningsnøkkelen til 0 og tar ut batteriet. Vent i minst 5 sekunder før du begynner vedlikeholdet.
• For modell S 138C: Koble fra strømledningen for å hindre utilsiktet start under vedlikehold.
• Utfør vedlikeholdsarbeidet på riktig måte for å øke levetiden til produktet og redusere risikoen for ulykker. La et godkjent serviceverksted utføre det fagmessige vedlikeholdet. Snakk med

nærmeste serviceverksted for mer informasjon.

• Utfør bare vedlikeholdsarbeid som er beskrevet i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et godkjent serviceverksted.
• Bruk robuste hansker när du bruker utstyret for vertikalskjæring. Utstyret for vertikalskjæring er svært skarpt, og det er lett å skjære seg.
• Hold knivene på utstyret for vertikalskjæring skarpe og rene for å oppnå best og sikrest ytelse.
• La serviceverkstedet undersøke produktet regelmessig og utføre de nødvendige justeringene og reparasjonene.
• Skift ut alle skadde, slitte eller ødelagte deler.
• Følg instruksjonene for utskifting av tilbehør. Bruk bare tilbehør fra produsenten.
• Når de ikke er i bruk, oppbevarer du produktet, batteriet og batteriladeren fra hverandre i et tørt, innendørs og avlåst område. Kontroller at barn og personer som ikke er autoriserte, ikke kan få

Montering

Innledning

ADVARSEL: For modell S 138i: Når du skal hindre utilsiktet start ved montering, vrir du tenningsnøkkelen til 0, tar ut batteriet og venter i minst fem sekunder.

For modell S 138C: Koble fra strømledningen for å hindre utilsiktet start under montering.

Slik monterer du håndtaket

1. Løsne de nedre knottene.
2. Flytt knottene til den nedre enden av sporene på venstre og høyre side av produktet. (Fig. 31)

3. Angi høyden på håndtaket til én av de to tilgjengelige posisjonene.

4. Flytt knottene oppover i retning av håndtaket til de stopper og du hører et klikk. (Fig. 32)

5. Trekk til knottene helt.

Slik monterer du oppsamleren

1. Fest oppsamlerrammen til gressposen med den faste delen av posen på undersiden. Hold håndtaket på rammen på toppen av gressposen. (Fig. 33)
2. Fest nedre del av oppsamlerrammen i sporet på bunnen av oppsamleren.
3. Fest gressposen til oppsamlerrammen med klemmene. (Fig. 34)
4. Løft det bakre dekselet.
5. Sett oppsamleren i riktig posisjon. (Fig. 35)
6. Fest oppsamleren til den øverste kanten av chassiset. Kontroller at det bakre dekselet sitter tett mot gressoppsamleren, slik at lekkasje forhindres. (Fig. 36)

Drift

Innledning

ADVARSEL: Før du bruker produktet, må du lese og forstå kapittelet om sikkerhet.

Husqvarna Connect

Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvidede funksjoner for Husqvarna-produktet ditt:

• utvidet produktinformasjon
• informasjon om og hjelp med produktdeler og service

Slik begynner du å bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen på mobilenheten din.
2. Utfør registrering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for å koble til og registrere produktet.

Slik angir du arbeidsdybde

ADVARSEL: Ikke juster arbeidsdybden mens du bruker produktet.

1. Skyv inn og vri justeringsknotten for arbeidsdybde mot urviseren for å øke arbeidsdybden.
2. Skyv inn og vri justeringsknotten for arbeidsdybde med urviseren for å redusere arbeidsdybden. (Fig. 37)

Batteri

ADVARSEL: Før du bruker batteriet, må du lese og forstå kapittelet om sikkerhet. Du må også lese og forstå bruksanvisningen for batteriet og batteriladeren.

Batteristatus

Displayet viser gjenværende batterikapasitet og eventuelle problemer med batteriet. Batterikapasiteten vises i 5 sekunder etter at produktet er slått av, eller når batteriindikatorknappen trykkes inn. Advarselssymbolet

Batteriet lades ikke hvis batteritemperaturen er over 50 °C. Batteriladeren reduserer batteriets temperatur før den begynner å lade.

1. Koble den ene enden av strømledningen for batteriladeren inn i kontakten på batteriladeren.
2. Koble den andre enden av strømledningen for batteriladeren inn i en jordet stikkontakt. LED-indikatoren på batteriladeren blinker grønt én gang. (Fig. 39)
3. Sett batteriet i batteriladeren. Den grønne lampen på laderen tennes når batteriet er riktig koblet til laderen. (Fig. 40)
4. Når alle LED-indikatorene på batteriet lyser, er batteriet fulladet. Lad batteriet i maks. 24 timer.
5. For å koble laderen fra stikkontakten må du dra i selve støpselet, ikke i ledningen.
6. Fjern batteriet fra batteriladeren.

Batteriladestatus

Et Husqvarna Li-ionbatteri kan lades eller brukes ved et hvilket som helst ladenivå. Batteriet blir ikke skadet. Et fulladet batteris ladenivå reduseres ikke när batteriet blir stående i laderen.

LED-display	Ladestatus
LED 1 blinker 0–25 %
LED 1 lyser, LED 2 blinker	25–50 %
LED 1, LED 2 lyser, LED 3 blinker	50–75 %

LED-display Ladestatus
LED 1, LED 2, LED 3 ly-ser, LED 4 blinker	75–100 %
Lampe 1, lampe 2, lampe 3 og lampe 4 tennes	Fulladet

Slik bruker du S 138i

Slik bruker du SavE-funksjonen

Produktet har en batterisparefunksjon (SavE) som gir lengre driftstid.

1. Trykk på SavE-knappen (A) for å starte funksjonen. Den grønne LED-indikatoren tennes. (Fig. 45)

2. Trykk på SavE-knappen igjen for å stoppe funksjonen. Den grønne LED-indikatoren (B) slukkes.

Slik bruker du S 138C

1. Slipp motorbremshåndtaket for å stoppe motoren. (Fig. 52)

2. Koble strømledningen fra stikkontakten og deretter fra produktet. (Fig. 53)

ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet.

For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke

er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted.

Vedlikeholdsskjema

Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig.

For vedlikehold identifisert med * kan du se Sikkerhetsutstyr på produktet på side 366.

S 138i og S 138C Hver	bruk	Månedlig	Hver se-song
Utfør en generell inspeksjon. X
Rengjør produktet. X
Undersøk utstyret for vertikalskjæring. X
Pass på at sikkerhetsutstyret på produktet ikke er defekt. * X
Undersøk dekslene. * X
Kontroller motorbremshåndtaket. * X
Kontroller startsperren. * X

Bare S 138i Hver	bruk	Månedlig	Hver se-song
Kontroller at PÅ/AV-knappen fungerer på riktig måte og ikke er defekt. X
Kontroller batteriet for skader. X
Kontroller batteriets ladenivå. X
Kontroller at utløserknappene på batteriet fungerer riktig og at batteriet låses fast i produktet.	X
Undersøk batteriladeren for skader, og sørg for at den fungerer på riktig måte. X
Undersøk forbindelsene mellom batteriet og produktet. Undersøk også forbindelsen mellom batteriet og batteriladeren.			X

Slik utfører du en generell inspeksjon

- Kontroller at mutrene og skruene på produktet er trukket til.

Slik rengjør du produktet

• Rengjør plastdeler med en tørr, ren klut.
• Ikke bruk vann til å rengjøre produktet. Vann kan komme inn i batteriet eller motoren og forårsake kortslutning eller skade på produktet.
• Produktet må ikke rengjøres med høytrykksspyler.
• Ikke spyl vann direkte på motoren.
• Bruk en børste for å fjerne løv, gress og smuss.

Slik rengjør du batteriet og batteriladeren

ADVARSEL: Ikke rengjør batteriet eller batteriladeren med vann.

ADVARSEL: Ikke bruk kjemikalier til å rengjøre batteriet.

• Kontroller at batteriet og batteriladeren er rene og tørre før du setter batteriet i batteriladeren.
• Rengjør batteriklemmene med trykkluft, eller bruk en myk og tørr klut.
• Rengjør overflatene på batteriet og batteriladeren med en myk og tørr klut.

Slik undersøker du utstyret for vertikalskjæring

ADVARSEL: For modellene S 138i: For å hindre utilsiktet start vrir du

tenningsnøkkelen til 0, tar ut batteriet og venter i minst fem sekunder.

For modell S 138C: Koble fra strømledningen for å hindre utilsiktet start.

ADVARSEL: Bruk vernehansker når du utfører vedlikehold på utstyret for vertikalskjæring. Knivene på utstyret for vertikalskjæring er svært skarpe, og det er fort gjort å skjære seg.

- Kontroller utstyret for vertikalskjæring med henblikk på skader og sprekkdannelse. Bytt alltid ut skadet utstyr for vertikalskjæring.

Slik bytter du ut utstyr for vertikalskjæring

ADVARSEL: Bruk vernehansker når du utfører vedlikehold på utstyret for vertikalskjæring. Utstyret for vertikalskjæring er svært skarpt, og det er fort gjort å skjære seg.

1. Legg produktet ned på produktets høyre side. (Fig. 54)
2. Fjern de to skruene (A) og vertikalskjærerdekselet (B). Skyv utstyret for vertikalskjæring (C) opp og ut for å fjerne det. (Fig. 55)
3. Skyv det nye utstyret for vertikalskjæring (C) inn i sporet og ned i hullet. Fest vertikalskjærerdekselet (B) og de to skruene (A). (Fig. 56)

Feilsøking

Batteri

LED-indikator på batteriet	Årsak Løsning
Den grønne LED-lampen blinker.	Batterispenningen er lav. Lad batteriet.	Se Slik lader du batteriet på side 372.
LED-feillampen blinker. B	Batteriet er svakt. Lad batteriet. Se	Slik lader du batteriet på side 372.
	Temperaturen i arbeidsmiljøet er for høy eller for lav.	Bruk batteriet i temperaturer mellom -10 og 40 °C.
	Overspenning Kontroller at strømtilførselen er den samme som er angitt på typeskiltet på produktet.
LED-feillampen er tent. F	For stor forskjell mellom cellene (1 V).	Ta kontakt med et godkjent serviceverksted.

Batterilader

LED-indikator på batteriladeren.	Årsak Løsning
LED-feillampen blinker.	Temperaturen i arbeidsmiljøet er for høy eller for lav.	Bruk batteriladeren i temperaturer mellom 5 og 40 °C.
LED-feillampen er tent.		Ta kontakt med et godkjent serviceverksted.

Kontrollpanel

For modell S 138i

Feil Feilkode (antall lysblink)	Mulige feil Mulig handling
LED-feillampen blinker.	3 Motoren er overbelastet. Reduser arbeidsdybden.	Se Slik angir du arbeidsdybde på side 371. Hvis LED-feillampen fortsetter å blinke, er utstyret for vertikalskjæring blokkert. Når du skal hindre utilsiktet start, vrir du tennings-nøkkelen til 0, tar ut batteriet og venter i minst fem sekunder. Kontroller at utsty-ret for vertikalskjæring kan bevege seg fritt. Hvis problemet vedvarer, kontakter du et autorisert serviceverksted.
	5 Motorturtallet faller for mye, og motoren stopper.
	9 Motorstyringen er for varm. Stopp motoren, og vent til den er avkjølt.
	7 Batterifeil eller ingen signaler fra batteriet	Sett batteriet inn i produktet på riktig må-te, og undersøk batterikontakten. Hvis LED-feillampen på batteriet blinker, kan du se Batteriladestatus på side 372.
		Batteriet er svakt. Lad batteriet. Se Slik lader du batteriet på side 372.
Produktet stopper. 6	Batteriet er svakt. Lad batteriet. Se	Slik lader du batteriet på side 372.
	0 Batterikontaktfeil U undersøk batterikontakten.
Andre feil Hvis det opstår andre feil, må du vri tenningsnøkkelen til 0, ta ut batteriet, og ta kontakt med et godkjent serviceverksted.

Transport, oppbevaring og avhending

Transport

• Loven om farlige varer gjelder de medfølgende Li-ion-batteriene.
• For kommersiell transport må spesielle krav på emballasje og etiketter følges.
• Sørg for at du overholder lovene om farlig materiale når du klargjør produktet for transport. Lokale forskrifter kan gjelde.
  • Ta alltid ut batteriet før transport.
• Sett teip på batterikontaktene, og forsikre deg om at batteriet ikke kan bevege seg rundt under transport.
• Sikre produktet under transport.

Lagring

• Ta alltid ut batteriet når du skal oppbevare produktet.
• For å hindre ulykker må du sikre at batteriet ikke er koblet til produktet under oppbevaring.
• Oppbevar batteriladeren på et innelukket og tørt sted.
• Hold batteriet og laderen på et tørt sted der det ikke er fukt eller frost.
• Koble batteriet fra batteriladeren under oppbevaring.

• Batteriet må ikke oppbevares der det kan forekomme statisk elektrisitet. Ikke oppbevar batteriet i en metallkasse.

• Oppbevar batteriet et sted temperaturen er mellom 5 og 25 °C og borte fra sollys.

• Oppbevar batteriladeren et sted temperaturen er mellom 5 og 45 °C og borte fra sollys.
• Kontroller at batteriet er ladet til 30–50 % før du setter det til oppbevaring i lange perioder.
• Oppbevar produktet, batteriet og batteriladeren i et låsbart område, utilgjengelige for barn og uautoriserte personer.
• Rengjør produktet og utfør en fullstendig service før du setter det til oppbevaring i lang tid.

Avhending

Symbolene på produktet eller produktemballasjen indikerer at produktet ikke skal håndteres som husholdningsavfall. Produktet skal innleveres til et gjenvinningsanlegg som gjenvinner elektrisk og elektronisk utstyr.

Ved å sikre at produktet håndteres på riktig måte, kan du bidra til å motvirke potensielt negative virkninger på miljø og mennesker, som kan oppstå som følge av at produktet ikke avfallshåndteres på riktig måte. Kontakt det lokale renovasjonsvesenet eller forhandleren der du kjøpte produktet hvis du ønsker mer detaljert informasjon.

(Fig. 57)

Tekniske data
Tekniske data

	S 138i S 138C
Motor
Motortype BLDC (børsteløs) 36 V AC-motorserie
Hastigheten til tilbehør – SaveE, turtall 3000 Ikke tilgjengelig
Hastigheten til tilbehør – nominelt turtall 3200 4200
Motoreffekt – maks. kW 1,28 1,8
Motoreffekt – nominell, kW	0,9	1,6
Vekt
Vekt, kg 19,5 (uten batteri) 19,0
Batteri
Batteritype Husqvarna-batteriserien Ikke tilgjengelig
Batteriets driftstid
Batteriets driftstid, min., (frikjøring) med SavE aktivert, med ett Husqvarna-batteri på 5,2 Ah (Bli200).	115 Ikke tilgjengelig
Batteriets driftstid, min., (frikjøring) med standardmodus aktivert, med ett Husqvarna-batteri på 5,2 Ah (Bli200).	102 N//A
Støyutslipp49
Lydeffektnivå, målt dB (A) 89,2 95,7
Lydeffektnivå, garantert LWA dB (A) 91 98
Lydnivåer50
Lydtrykknivå ved brukerens øre, dB (A) 75,3 81,7
Vibrasjonsnivåer51
Håndtak, m/s2	5,5 8,3
Drift
Arbeidsdybde, maks./min., mm -8/+5 -8/+5
Arbeidsbredde, cm 37,5 37,5
Deltaknivertilbehør 5973510-01 5973510-01
Fjærtindertilbehør	5973509-01	5973509-01
Gressoppsamlerkapasitet, liter	45 45

Godkjente batterier (S 138i)	Type	Batterikapasitet, Ah	Spenning, V	Vekt, lb/kg
BLi20 Litium-ion 4,0	36	2,6/1,2
BLi200 Litium-ion 5,2	36	2,8/1,3
BLi300 Litium-ion 9,4	36	4,1 / 1,9

Godkjente ladere for de spesifiserte batteriene, BLi (S 138i)	Inngangsspen-ning, V	Frekvens, Hz Effekt, W
QC80 100–240 50–60 80
QC80F 12 0 80
QC330 100–240 50–60 330
QC500 100–240 50–60 500

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, SVERIGE, tlf.: [phone], erklærer på under eneansvar at produktet:

Beskrivelse Vertikalskjærer
Merke Husqvarna
Type/modell S 138C
ID Serienumre datert 2022 og senere

Direktiv/regulering Beskrivelse

2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr»

2006/42/EC «angående maskiner»

2014/30/EU «angående elektromagnetisk kompatibilitet»

2000/14/EC «angående utslipp av støy til omgivelsene»

og at følgende standarder og/eller tekniske spesifikasjoner er anvendt: EN 60335-1:2012/A11:2014/A13:2017, EN 50636-2-92:2014, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-11:2000, EN IEC 63000:2018.

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 376.

Huskvarna, 2022-10-20

$$ \Delta \cdot J _ {m} $$

Claes Losdal

Utviklingssjef/hageproduktansvarlig

Husqvarna AB

Ansvarlig for teknisk dokumentasjon

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Vertikalskjærer
Merke Husqvarna
Type/modell S 138i
ID Serienumre datert 2022 og senere

Direktiv/regulering Beskrivelse

2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr»

2006/42/EC «angående maskiner»

2014/30/EU «angående elektromagnetisk kompatibilitet»

2000/14/EC «angående utslipp av støy til omgivelsene»

og at følgende standarder og/eller tekniske spesifikasjoner er anvendt: EN 60335-1:2012/A11:2014/A13:2017/A1:2019/A2:2019/A14:2019, EN 50636-2-92:2014, EN ISO 12100:2010, EN 55014-1:2017/A11:2020, EN 55014-2:2015, EN IEC 63000:2018.

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 376.

Huskvarna, 2022-10-20

$$ \Delta \operatorname {d u} $$

Claes Losdal

Utviklingssjef/hageproduktansvarlig

Husqvarna AB

Ansvarlig for teknisk dokumentasjon

SPIS TREŚCI

Wstep....381

Originale instruksjoner
